363
Средства обеспечения безопасности автомобиля

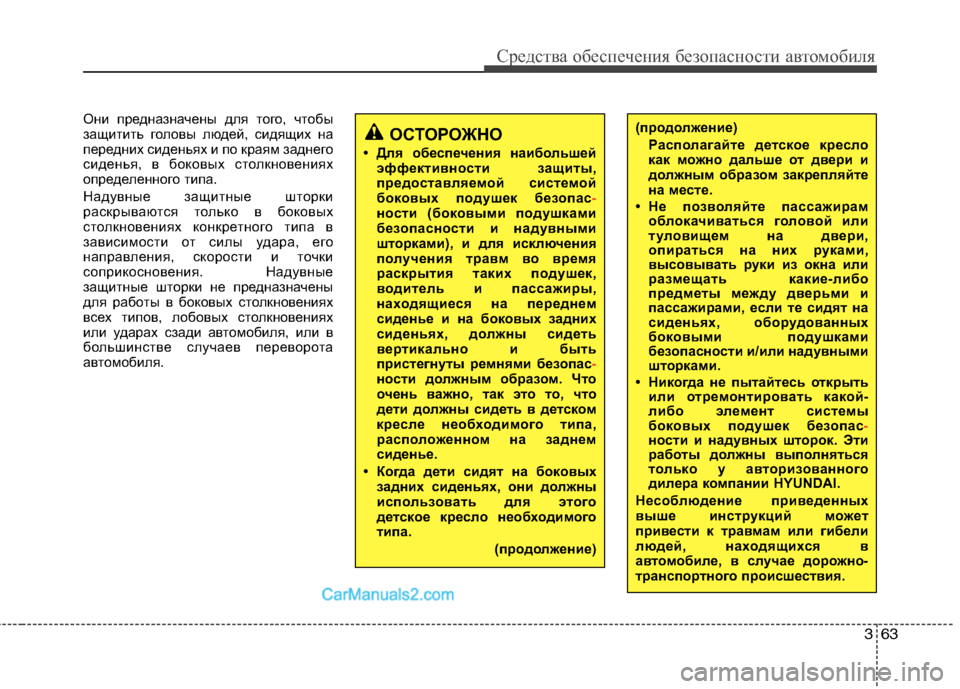

Они предназначены для того, чтобы
защитить головы людей, сидящих на
передних сиденьях и по краям заднего
сиденья, в боковых столкновениях
определенного типа.
Надувные защитные шторки
раскрываются только в боковых
столкновениях конкретного типа в
зависимости от силы удара, его
направления, скорости и точки
соприкосновения. Надувные
защитные шторки не предназначены
для работы в боковых столкновениях
всех типов, лобовых столкновениях
или ударах сзади автомобиля, или в
большинстве случаев переворота
автомобиля.
ОСТОРОЖНО
• Для обеспечения наибольшей эффективности защиты,
предоставляемой системой
боковых подушек безопас
-ности (боковыми подушками
безопасности и надувными
шторками), и для исключения
получения травм во время
раскрытия таких подушек,
водитель и пассажиры,
находящиеся на переднем
сиденье и на боковых задних
сиденьях, должны сидеть
вертикально и быть
пристегнуты ремнями безопас
-ности должным образом. Что
очень важно, так это то, что
дети должны сидеть в детском
кресле необходимого типа,
распо ложенном на заднем
сиденье.
• Когда дети сидят на боковых задних сиденьях, они должны
использовать для этого
детское кресло необходимого
типа.
(продолжение)
(продолжение)Располагайте детское кресло
как можно дальше от двери и
должным образом закрепляйте
на месте.
• Не позволяйте пассажирам облокачиваться головой или
туловищем на двери,
опираться на них руками,
высовывать руки из окна или
размещать какие-либо
предметы между дверьми и
пассажирами, если те сидят на
сиденьях, оборудованных
боковыми подушками
безопасности и/или надувными
шторками.
• Никогда не пытайтесь открыть или отремонтировать какой-
либо элемент системы
боковых подушек безопас
-ности и надувных шторок. Эти
работы должны выполняться
только у авторизованного
дилера компании HYUNDAI.
Несоблюдение приведенных
выше инструкций может
привести к травмам или гибели
людей, находящихся в
автом обиле, в случае дорожно-
транспортного происшествия.

Средства обеспечения безопасности автомобиля
64
3
Почему подушка безопасности
не раскрылась при
столкновении? (Условия, при
которых происходит и не
происходит раскрытие подушки
безопасности)
Существует много типов дорожно-
транспортных происшествий, в
которых не ожидается получение
дополнительной защиты от
подушки безопасности.
К ним относятся удары в заднюю
часть автомобиля, случаи, когда
автом обиль окажется вторым или
третьим в цепочке столкнувшихся
машин, а также столкновения,
которые происходят на малой
скорости. Другими словами, не
следует удивляться тому, что
подушки безопасности не
раскрылись, а а втомобиль
поврежден и даже не подлежит
восстановлению.

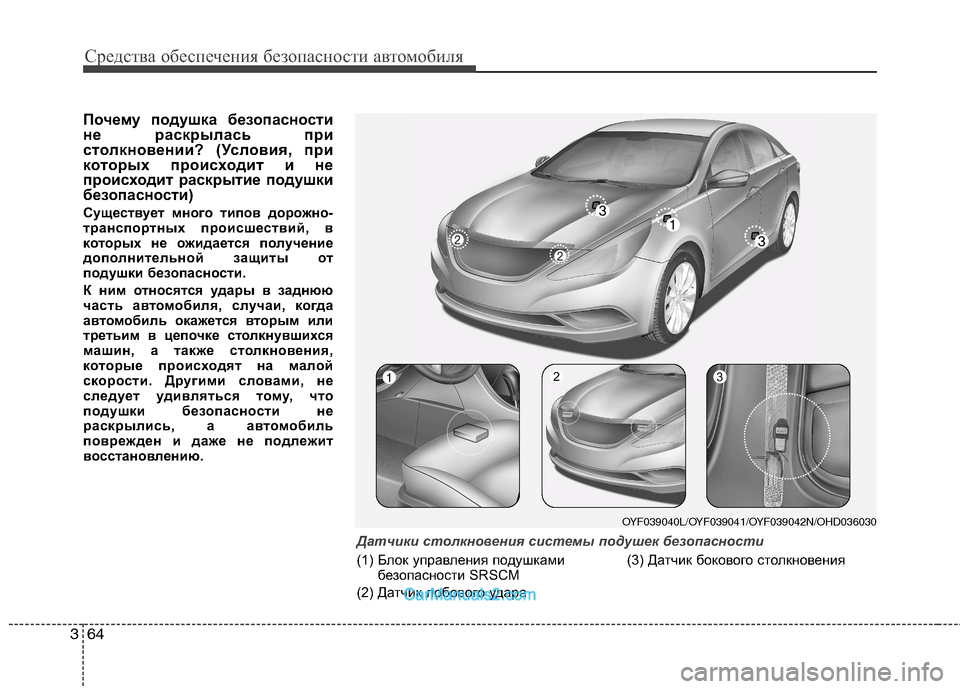

Датчики столкновения системы подушек безопасности
(1) Блок управления подушками безопасности SRSCM
(2) Датчик лобового удара (3) Датчик бокового столкновения
OYF039040L/OYF039041/OYF039042N/OHD036030
123

365
Средства обеспечения безопасности автомобиля

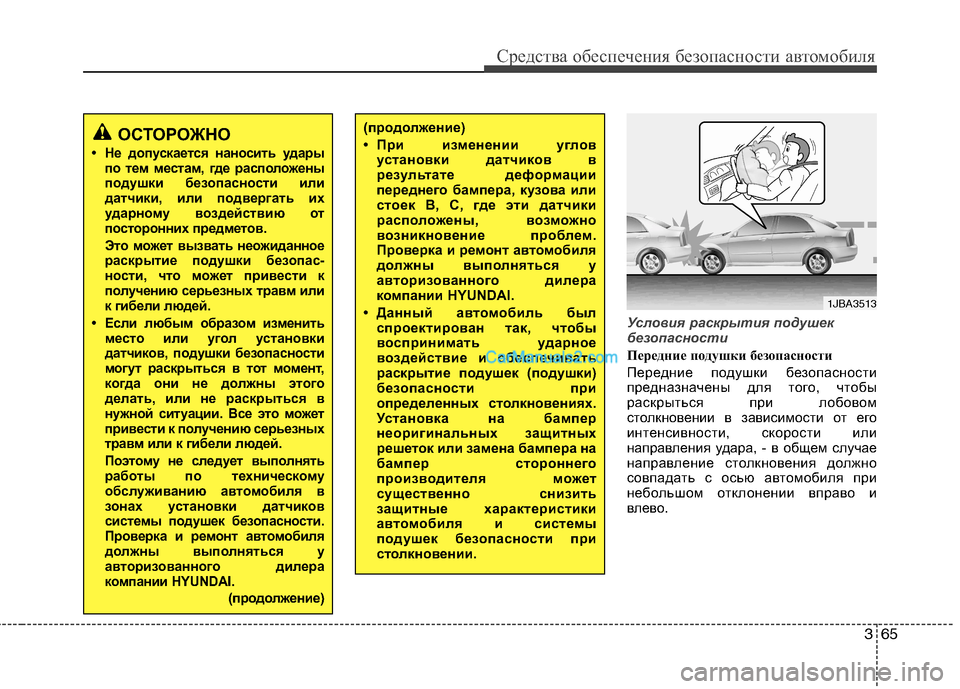

Условия раскрытия подушек
безопасности
Передние подушки безопасности
Передние подушки безопасности
предназначены для того, чтобы
раскрыться при лобовом
столкновении в зависимости от его
интенсивности, скорости или
направления удара, - в общем случае
направление столкновения должно
совпадать с осью автомобиля при
небольшом отклонении вправо и
влево.
(продолжение)
• При изменении угловустановки датчиков в
результате деформации
переднего бампера, кузова или
стоек В, С, где эти датчики
распо ложены, возможно
возникновение проблем.
Проверка и ремонт а втомобиля
должны выполняться у
авторизованного дилера
компании HYUNDAI.
• Данный а втомобиль был
спроектирован так, чтобы
воспринимать ударное
воздействие и обеспечивать
раскрытие подушек (подушки)
безопасности при
определенных столкновениях.
Установка на бампер
неоригинальных защитных
решеток или замена бампера на
бампер стороннего
производителя может
существенно снизить
защитные характеристики
автом обиля и системы
подушек безопасности при
столкновении.ОСТОРОЖНО
• Не допускается наносить удары по тем местам, где распо ложены
подушки безопасности или
датчики, или подвергать их
ударному воздействию от
посторонних предметов.
Это может вызвать неожиданное
раскрытие подушки безопас-
ности, что м ожет привести к
получению серьезных травм или
к гибели людей.
• Если любым образом изменить место или угол установки
датчиков, подушки безопасности
могут раскрыться в тот момент,
когда они не должны этого
делать, или не раскрыться в
нужной ситуации. Все это может
привести к получению серьезных
травм или к гибели людей.
Поэтому не следует выполнять
работы по техническому
обслуживанию автомобиля в
зонах установки датчиков
системы подушек безопасности.
Проверка и ремонт а втомобиля
должны выполняться у
авторизованного дилера
компании HYUNDAI.
(продолжение)
1JBA3513

Средства обеспечения безопасности автомобиля
66
3

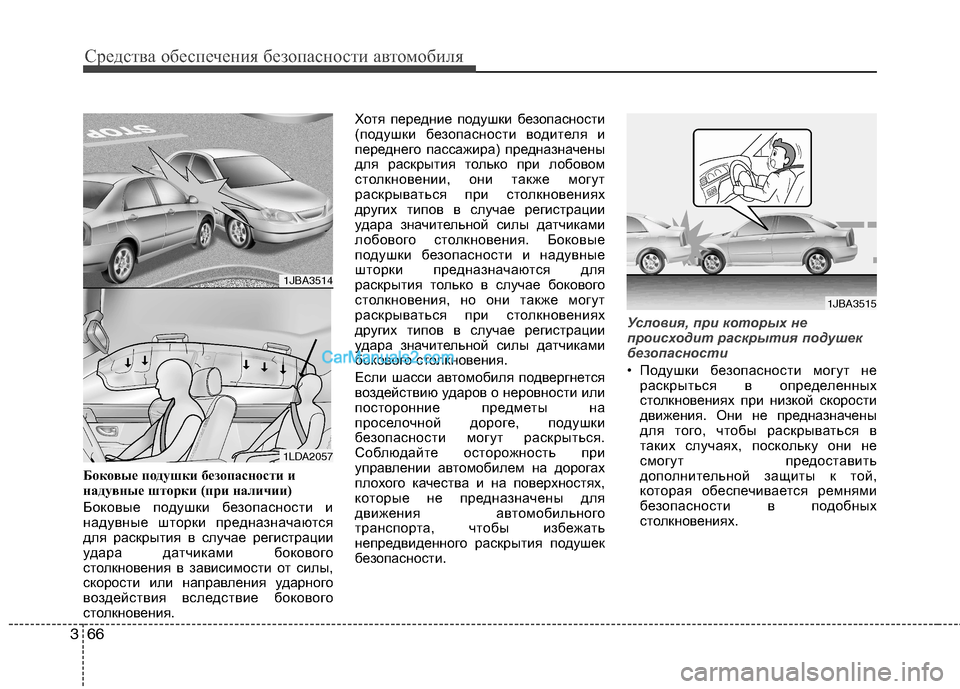

Боковые подушки безопасности и
надувные шторки (при наличии)
Боковые подушки безопасности и
надувные шторки предназначаются
для раскрытия в случае регистрации
удара датчиками бокового
столкновения в зависимости от силы,
скорости или направления ударного
воздействия вследствие бокового
столкновения. Хотя передние подушки безопасности
(подушки безопасности водителя и
переднего пассажира) предназначены
для раскрытия только при лобовом
столкновении, они также могут
раскрываться при столкновениях
других типов в случае регистрации
удара значительной силы датчиками
лобового столкновения. Боковые
подушки безопасности и надувные
шторки предназначаются для
раскрытия только в случае бокового
столкновения, но они также могут
раскрываться при столкновениях
других типов в случае регистрации
удара значительной силы датчиками
бокового столкновения.
Если шасси автомобиля подвергнется
воздействию ударов о неровности или
посторонние предметы на
проселочной дороге, подушки
безопасности могут раскрыться.
Соблюдайте осторожность при
управлении автомобилем на дорогах
плохого качества и на поверхностях,
которые не предназначены для
движения автомобильного
транспорта, чтобы и
збежать
непредвиденного раскрытия подушек
безопасности.
Условия, при которых не
происходит раскрытия подушек
безопасности
• Подушки безопасности могут не раскрыться в определенных
столкновениях при низкой скорости
движения. Они не предназначены
для того, чтобы раскрываться в
таких случаях, поскольку они не
смогут предоставить
дополнительной защиты к той,
которая обеспечивается ремнями
безопасности в подобных
столкновениях.
1JBA3514
1LDA2057
1JBA3515

367
Средства обеспечения безопасности автомобиля

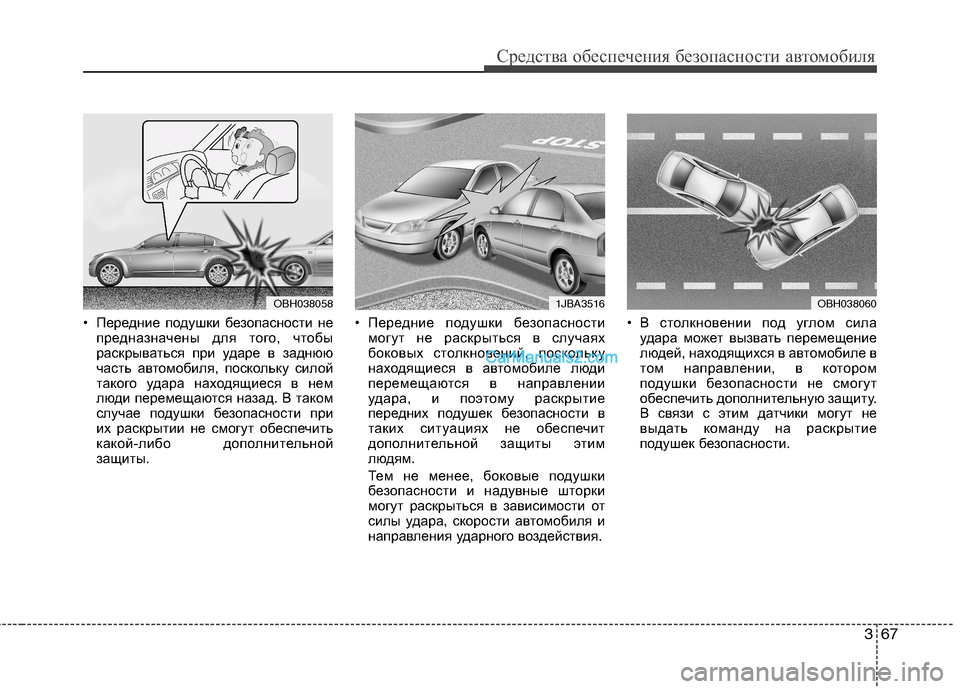

• Передние подушки безопасности непредназначены для того, чтобы
раскрываться при ударе в заднюю
часть автомобиля, поскольку силой
такого удара находящиеся в нем
люди перемещаются назад. В таком
случае подушки безопасности при
их раскрытии не смогут обеспечить
какой-либо дополнительной
защиты. • Передние подушки безопасности
могут не раскрыться в случаях
боковых столкновений, поскольку
находящиеся в автомобиле люди
перемещаются в направлении
удара, и поэтому раскрытие
передних подушек безопасности в
таких ситуациях не обеспечит
дополнительной защиты этим
людям.
Тем не менее, боковые подушки
безопасности и надувные шторки
могут раскрыться в зависимости от
силы удара, скорости автомобиля и
направления ударного воздействия. • В столкновении под углом сила
удара может вызвать перемещение
людей, находящихся в автомобиле в
том направлении, в котором
подушки безопасности не смогут
обеспечить дополнительную защиту.
В связи с этим датчики могут не
выдать команду на раскрытие
подушек безопасности.
OBH038060OBH0380581JBA3516

Средства обеспечения безопасности автомобиля
68
3

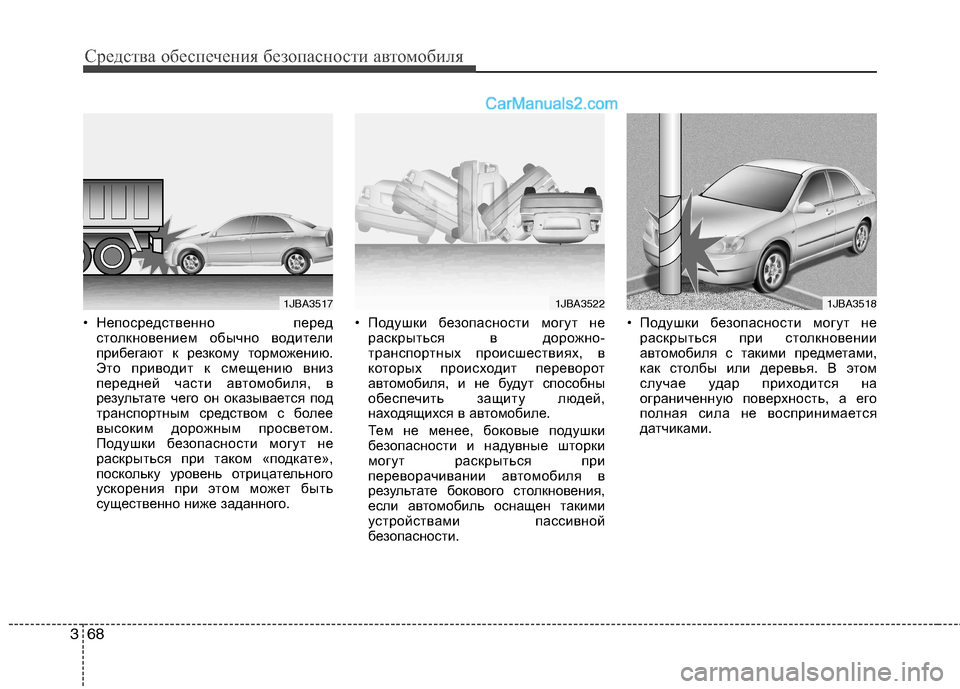

• Непосредственно перед
столкновением обычно водители
прибегают к резкому торможению.
Это приводит к смещению вниз
передней части автомобиля, в
результате чего он оказывается под
транспортным средством с более
высоким дорожным просветом.
Подушки безопасности могут не
раскрыться при таком «подкате»,
поскольку уровень отрицательного
ускорения при этом может быть
существенно ниже заданного. • Подушки безопасности могут не
раскрыться в дорожно-
транспортных происшествиях, в
которых происходит переворот
автомобиля, и не будут способны
обеспечить защиту людей,
находящихся в автомобиле.
Тем не менее, боковые подушки
безопасности и надувные шторки
могут раскрыться при
переворачивании автомобиля в
результате бокового столкновения,
если автомобиль оснащен такими
устройствами пассивной
безопасности. • Подушки безопасности могут не
раскрыться при столкновении
автомобиля с такими предметами,
как столбы или деревья. В этом
случае удар приходится на
ограниченную поверхность, а его
полная сила не воспринимается
датчиками.
1JBA35171JBA35221JBA3518

369
Средства обеспечения безопасности автомобиля

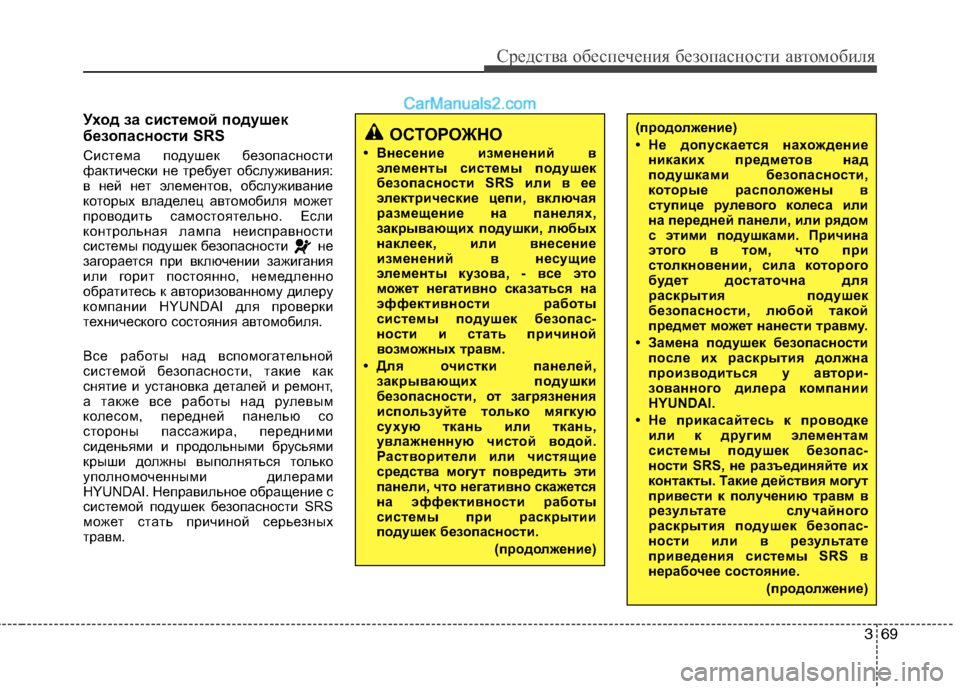

Уход за системой подушек
безопасности SRS
Система подушек безопасности
фактически не требует обслуживания:
в ней нет элементов, обслуживание
которых владелец автомобиля может
проводить самостоятельно. Если
контрольная лампа неисправности
системы подушек безопасности не
загорается при включении зажигания
или горит постоянно, немедленно
обратитесь к авторизованному дилеру
компании HYUNDAI для проверки
технического состояния автомобиля.
Все работы над вспомогательной
системой безопасности, такие как
снятие и установка деталей и ремонт,
а также все работы над рулевым
колесом, передней панелью со
стороны пассажира, передними
сиденьями и продольными брусьями
крыши должны выполняться только
уполномоченными дилерами
HYUNDAI. Неправильное обращение с
системой подушек безопасности SRS
может стать причиной серьезных
травм.
ОСТОРОЖНО
• Внесение изменений в элементы системы подушек
безопасности SRS или в ее
электрические цепи, включая
размещение на панелях,
закрывающих подушки, любых
наклеек, или внесение
изменений в несущие
элементы кузова, - все это
может негативно сказаться на
эффективности работы
системы подушек безопас-
ности и стать причиной
возможных травм.
• Для очистки панелей, закрывающих подушки
безопасности, от загрязнения
используйте только мягкую
сухую ткань или ткань,
увлажненную чистой водой.
Растворители или чистящие
средства могут повредить эти
панели, что негативно ска жется
на эффективности работы
системы при раскрытии
подушек безопасности.
(продолжение)(продолжение)
• Не допускается нахождениеникаких предметов над
подушками безопасности,
которые расположены в
ступице рулевого колеса или
на передней панели, или рядом
с этими подушками. Причина
этого в том, что при
столкновении, сила которого
будет достаточна для
раскрытия подушек
безопасности, любой такой
предмет может нанести травму.
• Замена подушек безопасности после их раскрытия должна
производиться у автори-
зованного дилера компании
HYUNDAI.
• Не прикасайтесь к проводке или к другим элементам
системы подушек безопас-
ности SRS, не разъединяйте их
контакты. Такие действия могут
привести к получению травм в
результате случайного
раскрытия подушек безопас-
ности или в результате
приведения системы SRS в
нерабочее состояние.
(продолжение)

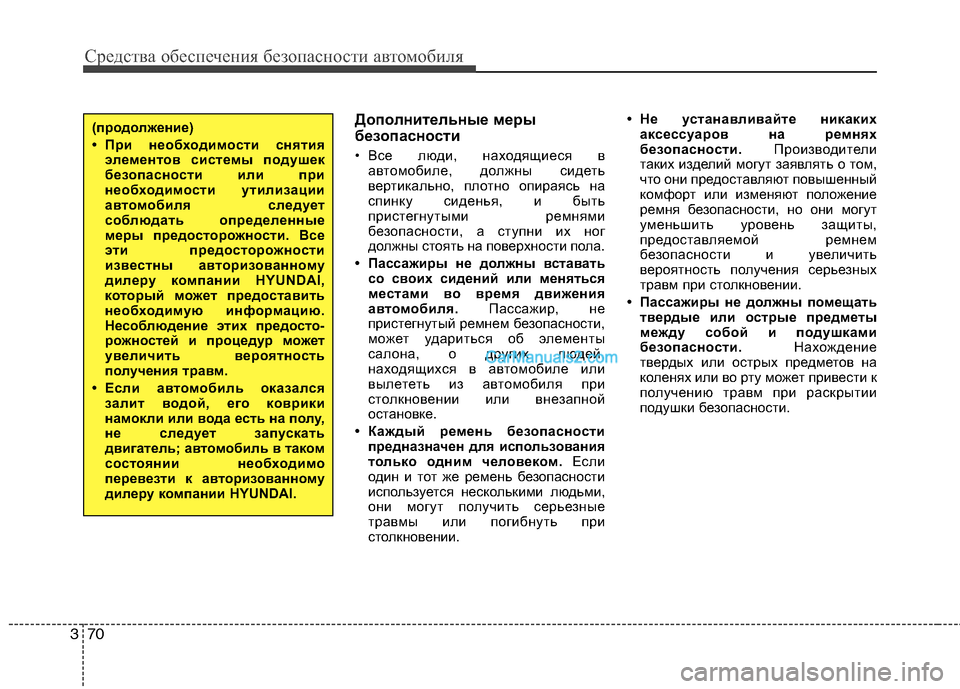

Средства обеспечения безопасности автомобиля
70
3
Дополнительные меры
безопасности
• Все люди, находящиеся в
автомобиле, должны сидеть
вертикально, плотно опираясь на
спинку сиденья, и быть
пристегнутыми ремнями
безопасности, а ступни их ног
должны стоять на поверхности пола.
• Пассажиры не должны вставать со своих сидений или меняться
местами во время движения
автом обиля. Пассажир, не
пристегнутый ремнем безопасности,
может удариться об элементы
салона, о других людей,
находящихся в автомобиле или
вылететь из автомобиля при
столкновении или внезапной
остановке.
• Каждый ремень безопасности предназначен для использования
только одним человеком. Если
один и тот же ремень безопасности
используется несколькими людьми,
они могут получить серьезные
травмы или погибнуть при
столкновении. • Не устанавливайте никаких
аксессуаров на ремнях
безопасности. Производители
таких изделий могут заявлять о том,
что они предоставляют повышенный
комфорт или изменяют положение
ремня безопасности, но они могут
уменьшить уровень защиты,
предоставляемой ремнем
безопасности и увеличить
вероятность получения серьезных
травм при столкновении.
• Пассажиры не должны помещать твердые или острые предметы
между собой и подушками
безопасности. Нахождение
твердых или острых предметов на
коленях или во рту может привести к
получению травм при раскрытии
подушки безопасности.(продолжение)
• При необходимости снятия элементов системы подушек
безопасности или при
необходимости утилизации
автом обиля следует
соблюдать определенные
меры предосторожности. Все
эти предосторожности
известны авторизованному
дилеру компании HYUNDAI,
который может предоставить
необходимую информацию.
Несоблюдение этих предосто-
рожностей и процедур может
увеличить вероятность
получения травм.
• Если а втомобиль оказался
залит водой, его коврики
намокли или вода есть на полу,
не следует запускать
двигатель; а втомобиль в таком
состоянии необходимо
перевезти к авторизованному
дилеру компании HYUNDAI.

371

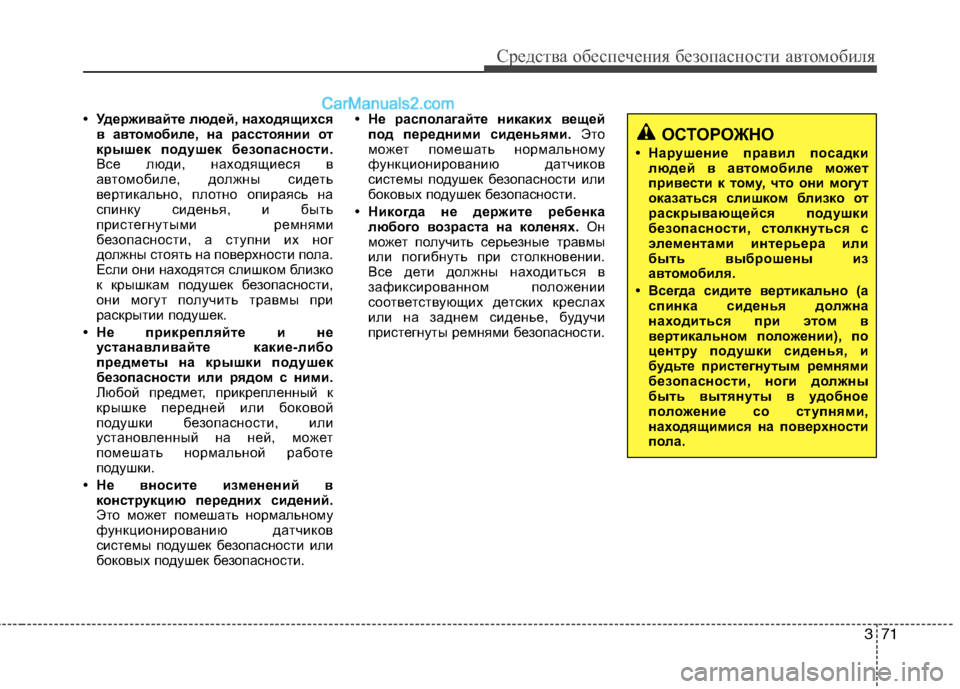

Средства обеспечения безопасности автомобиля
• Удерживайте людей, находящихсяв автом обиле, на расстоянии от
крышек подушек безопасности.
Все люди, находящиеся в
автомобиле, должны сидеть
вертикально, плотно опираясь на
спинку сиденья, и быть
пристегнутыми ремнями
безопасности, а ступни их ног
должны стоять на поверхности пола.
Если они находятся слишком близко
к крышкам подушек безопасности,
они могут получить травмы при
раскрытии подушек.
• Не прикрепляйте и не устанавливайте какие-либо
предметы на крышки подушек
безопасности или рядом с ними.
Любой предмет, прикрепленный к
крышке передней или боковой
подушки безопасности, или
установленный на ней, может
помешать нормальной работе
подушки.
• Не вносите изменений в конструкцию передних сидений.
Это может помешать нормальному
функционированию датчиков
системы подушек безопасности или
боковых подушек безопасности. • Не располагайте никаких вещей
под передними сиденьями. Это
может помешать нормальному
функционированию датчиков
системы подушек безопасности или
боковых подушек безопасности.
• Никогда не держите ребенка любого возраста на коленях. Он
может получить серьезные травмы
или погибнуть при столкновении.
Все дети должны находиться в
зафиксированном положении
соответствующих детских креслах
или на заднем сиденье, будучи
пристегнуты ремнями безопасности.
ОСТОРОЖНО
• Нарушение правил посадки людей в а втомобиле может
привести к тому, что они могут
оказаться слишком близко от
раскрывающейся подушки
безопасности, столкнуться с
элементами интерьера или
быть выброшены из
автом обиля.
• Всегда сидите вертикально (а спинка сиденья должна
находиться при этом в
вертикальном положении), по
центру подушки сиденья, и
будьте пристегнутым ремнями
безопасности, ноги должны
быть вытянуты в удобное
положение со ступнями,
находящимися на поверхности
пола.

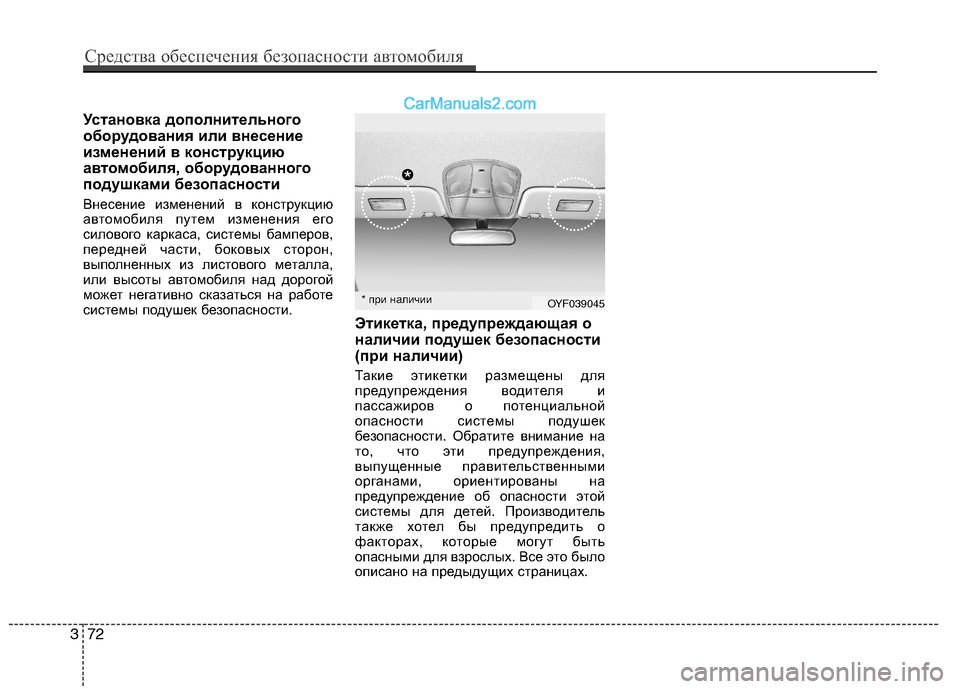

Установка дополнительного
оборудования или внесение
изменений в конструкцию
автомобиля, оборудованного
подушками безопасности
Внесение изменений в конструкцию
автомобиля путем изменения его
силового каркаса, системы бамперов,
передней части, боковых сторон,
выполненных из листового металла,
или высоты автомобиля над дорогой
может негативно сказаться на работе
системы подушек безопасности.Этикетка, предупреждающая о
наличии подушек безопасности
(при наличии)
Такие этикетки размещены для
предупреждения водителя и
пассажиров о потенциальной
опасности системы подушек
безопасности. Обратите внимание на
то, что эти предупреждения,
выпущенные правительственными
органами, ориентированы на
предупреждение об опасности этой
системы для детей. Производитель
также хотел бы предупредить о
факторах, которые могут быть
опасными для взрослых. Все это было
описано на предыдущих страницах.
OYF039045
*
* при наличии
372
Средства обеспечения безопасности автомобиля
