Hyundai Sonata 2016 Manual del propietario (in Spanish)

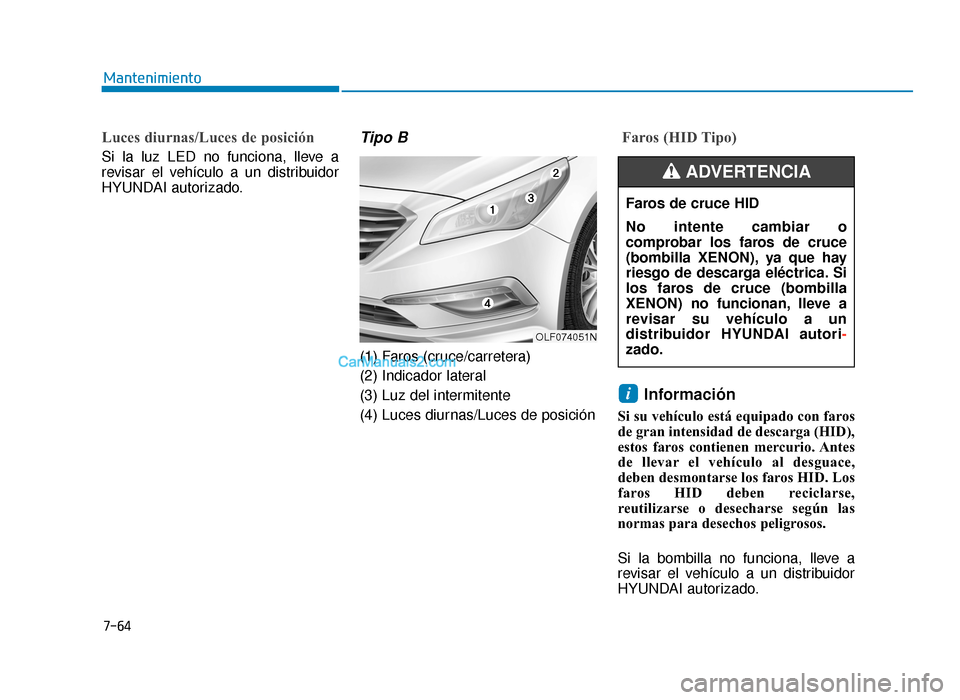

7-64
Mantenimiento
Luces diurnas/Luces de posición
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
Tipo B
(1) Faros (cruce/carretera)
(2) Indicador lateral
(3) Luz del intermitente
(4) Luces diurnas/Luces de posición
Faros (HID Tipo)
Información
Si su vehículo está equipado con faros
de gran intensidad de descarga (HID),
estos faros contienen mercurio. Antes
de llevar el vehículo al desguace,
deben desmontarse los faros HID. Los
faros HID deben reciclarse,
reutilizarse o desecharse según las
normas para desechos peligrosos.
Si la bombilla no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
i
OLF074051N
Faros de cruce HID
No intente cambiar o
comprobar los faros de cruce
(bombilla XENON), ya que hay
riesgo de descarga eléctrica. Si
los faros de cruce (bombilla
XENON) no funcionan, lleve a
revisar su vehículo a un
distribuidor HYUNDAI autori-
zado.
ADVERTENCIA
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 64

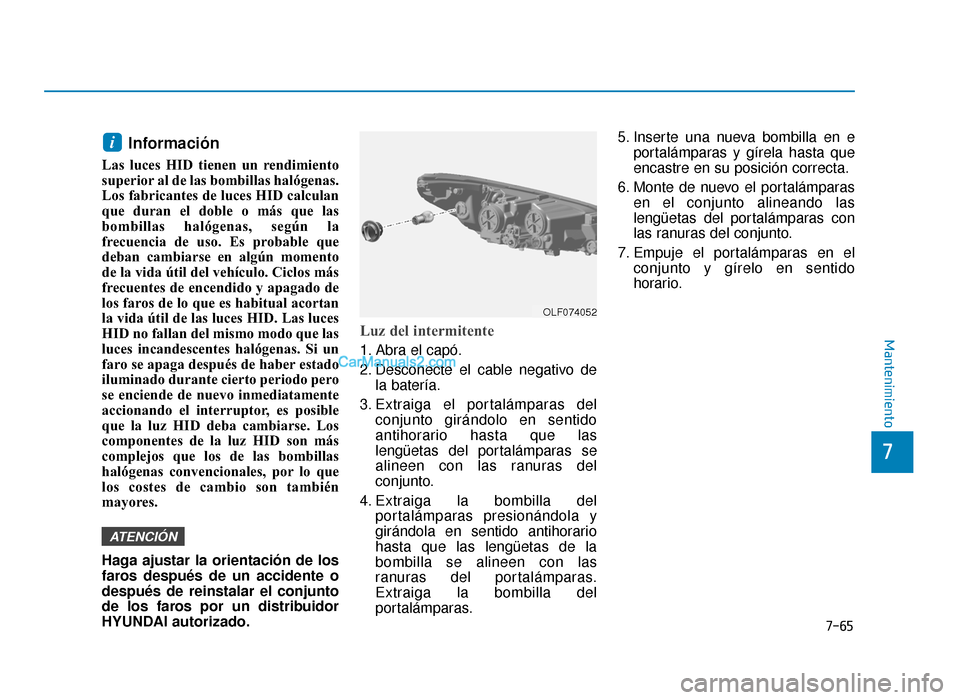

7-65
7
Mantenimiento
Información
Las luces HID tienen un rendimiento
superior al de las bombillas halógenas.
Los fabricantes de luces HID calculan
que duran el doble o más que las
bombillas halógenas, según la
frecuencia de uso. Es probable que
deban cambiarse en algún momento
de la vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan
la vida útil de las luces HID. Las luces
HID no fallan del mismo modo que las
luces incandescentes halógenas. Si un
faro se apaga después de haber estado
iluminado durante cierto periodo pero
se enciende de nuevo inmediatamente
accionando el interruptor, es posible
que la luz HID deba cambiarse. Los
componentes de la luz HID son más
complejos que los de las bombillas
halógenas convencionales, por lo que
los costes de cambio son también
mayores.
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto
de los faros por un distribuidor
HYUNDAI autorizado.
Luz del intermitente
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas. 5. Inserte una nueva bombilla en e
portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
7. Empuje el portalámparas en el conjunto y gírelo en sentido
horario.
ATENCIÓN
i
OLF074052
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 65

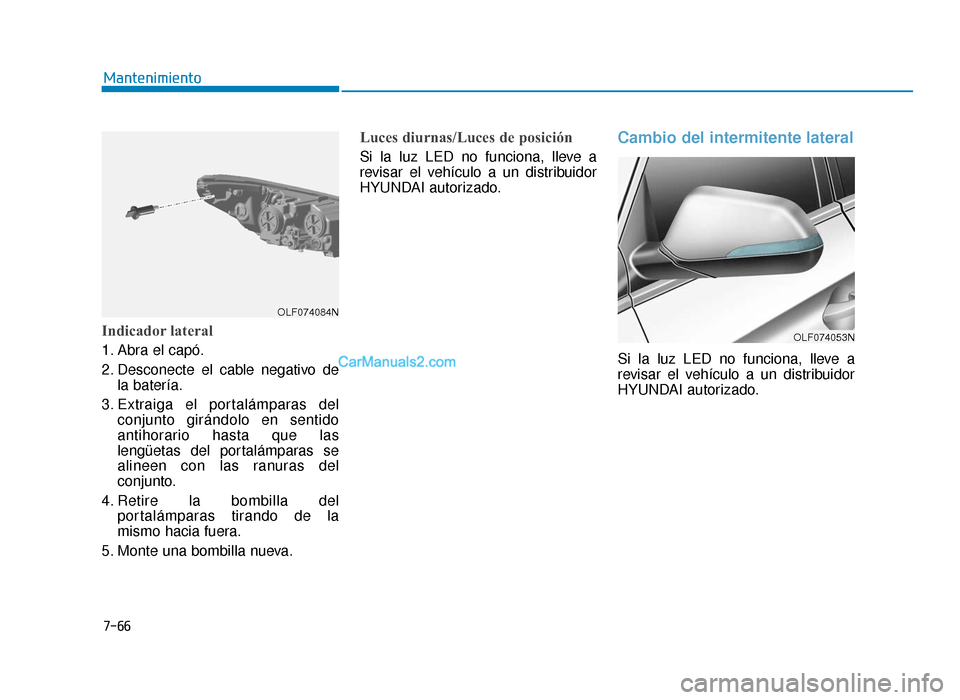

7-66
Mantenimiento
Indicador lateral
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Retire la bombilla del portalámparas tirando de la
mismo hacia fuera.
5. Monte una bombilla nueva.
Luces diurnas/Luces de posición
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
Cambio del intermitente lateral
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
OLF074084N
OLF074053N
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 66

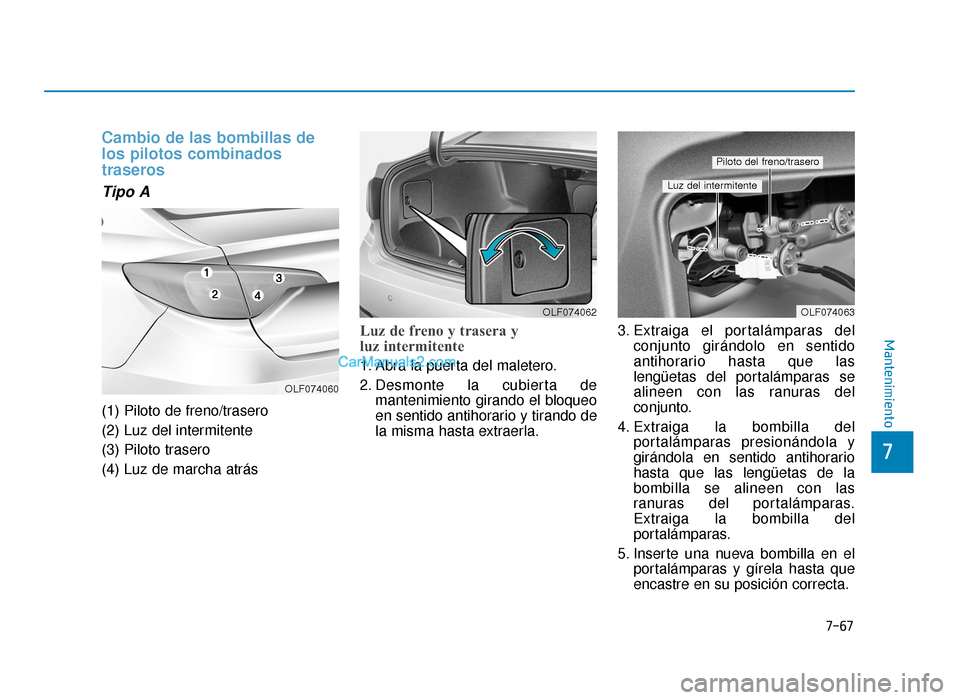

7-67
7
Mantenimiento
Cambio de las bombillas de
los pilotos combinados
traseros
Tipo A
(1) Piloto de freno/trasero
(2) Luz del intermitente
(3) Piloto trasero
(4) Luz de marcha atrás
Luz de freno y trasera y
luz intermitente
1. Abra la puerta del maletero.
2. Desmonte la cubierta demantenimiento girando el bloqueo
en sentido antihorario y tirando de
la misma hasta extraerla. 3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
5. Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
OLF074063OLF074062
Piloto del freno/trasero
Luz del intermitente
OLF074060
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 67

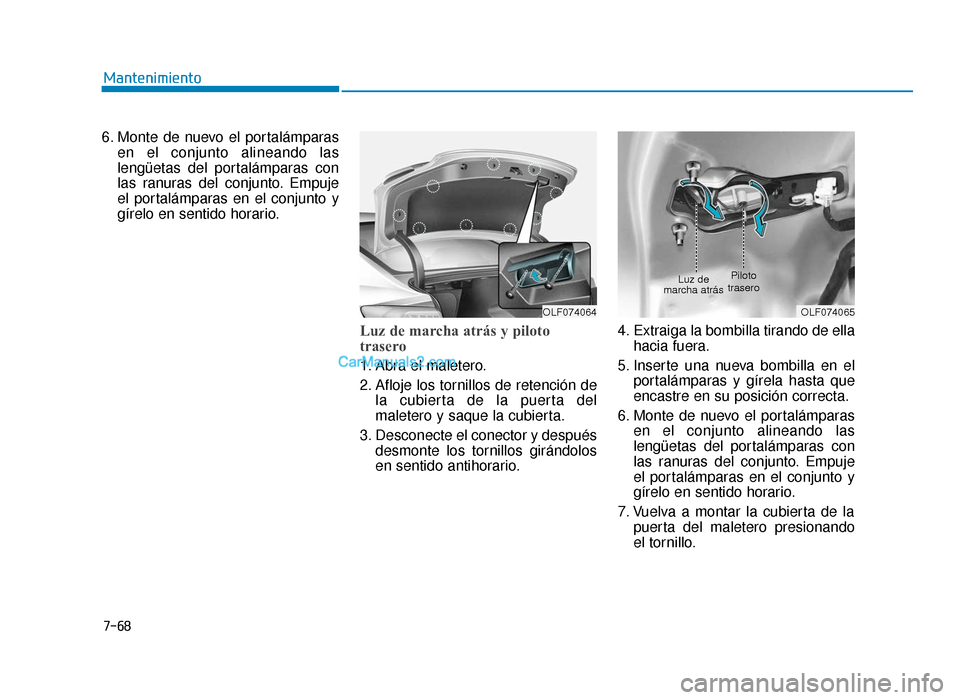

7-68
Mantenimiento
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
Luz de marcha atrás y piloto
trasero
1. Abra el maletero.
2. Afloje los tornillos de retención dela cubierta de la puerta del
maletero y saque la cubierta.
3. Desconecte el conector y después desmonte los tornillos girándolos
en sentido antihorario. 4. Extraiga la bombilla tirando de ella
hacia fuera.
5. Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
7. Vuelva a montar la cubierta de la puerta del maletero presionando
el tornillo.
OLF074065OLF074064
Luz de
marcha atrás Piloto
trasero
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 68

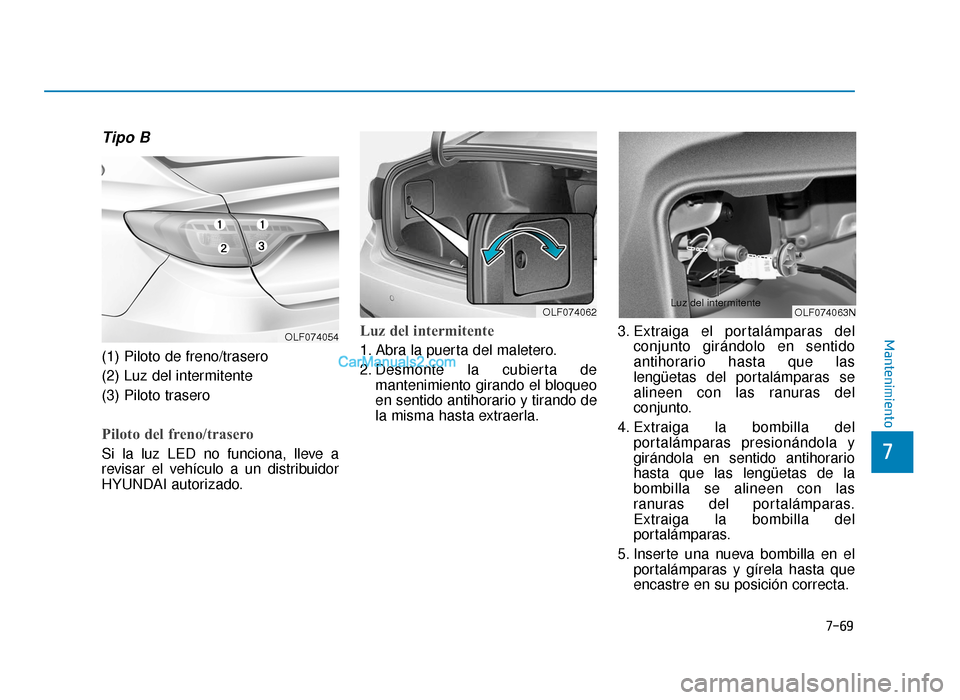

7-69
7
Mantenimiento
Tipo B
(1) Piloto de freno/trasero
(2) Luz del intermitente
(3) Piloto trasero
Piloto del freno/trasero
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
Luz del intermitente
1. Abra la puerta del maletero.
2. Desmonte la cubierta demantenimiento girando el bloqueo
en sentido antihorario y tirando de
la misma hasta extraerla. 3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
5. Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
OLF074054
OLF074062OLF074063N
Luz del intermitente
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 69

7-70
Mantenimiento
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
Luz de marcha atrás
1. Abra la puerta del maletero.
2. Afloje los tornillos de retención dela cubierta de la puerta del
maletero y saque la cubierta.
3. Desconecte el conector y después desmonte los tornillos girándolos
en sentido antihorario. 4. Extraiga la bombilla tirando de ella
hacia fuera.
5. Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el casquillo en el conjunto alineando las lengüetas
del casquillo con las ranuras del
conjunto. Empuje el portalám-
paras en el conjunto y gírelo en
sentido horario.
7. Vuelva a montar la cubierta de la puerta del maletero presionando
el tornillo.
OLF074064OLF074065N
Luz de marcha atras
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 70

7-71
7
Mantenimiento
Tercera luz del freno
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
Cambio de la bombilla de la
luz de la matrícula y cambio
de la luz interior
1. Afloje los tornillos de fijación dellente con un destornillador de
cabeza Philips.
2. Desmonte el lente.
3. Extraiga la bombilla tirando de ella hacia fuera.
4. Monte una bombilla nueva.
5. Monte de nuevo el lente firmemente con los tornillos de
fijación del mismo.
Cambio de la bombilla de luz
interior
Luz de lectura y luz delhabitáculo
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
OLF074055
OLF074066
OLF074080N
OLF074068
■ Luz de lectura - con techo solar
■Luz del habitáculo - con techo solar
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 71

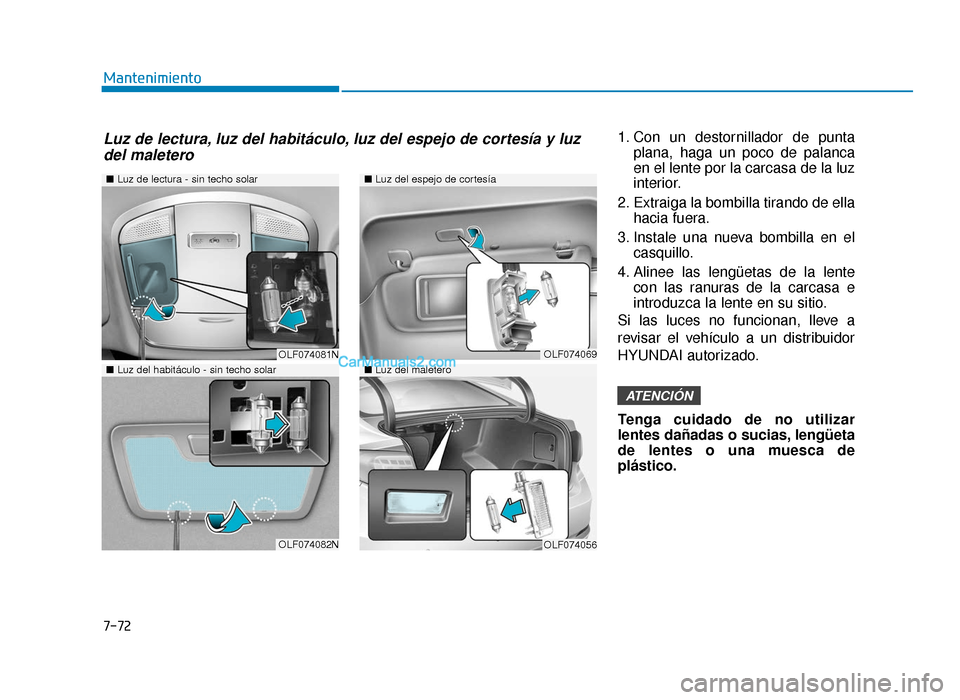

7-72
Mantenimiento1. Con un destornillador de puntaplana, haga un poco de palanca
en el lente por la carcasa de la luz
interior.
2. Extraiga la bombilla tirando de ella hacia fuera.
3. Instale una nueva bombilla en el casquillo.
4. Alinee las lengüetas de la lente con las ranuras de la carcasa e
introduzca la lente en su sitio.
Si las luces no funcionan, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
Tenga cuidado de no utilizar
lentes dañadas o sucias, lengüeta
de lentes o una muesca de
plástico.
ATENCIÓN
■ Luz de lectura - sin techo solar
OLF074081N
OLF074082N
■Luz del espejo de cortesía
■Luz del maletero
OLF074069
OLF074056
■Luz del habitáculo - sin techo solar
Luz de lectura, luz del habitáculo, luz del espejo de cortesía y luz
del maletero
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 72

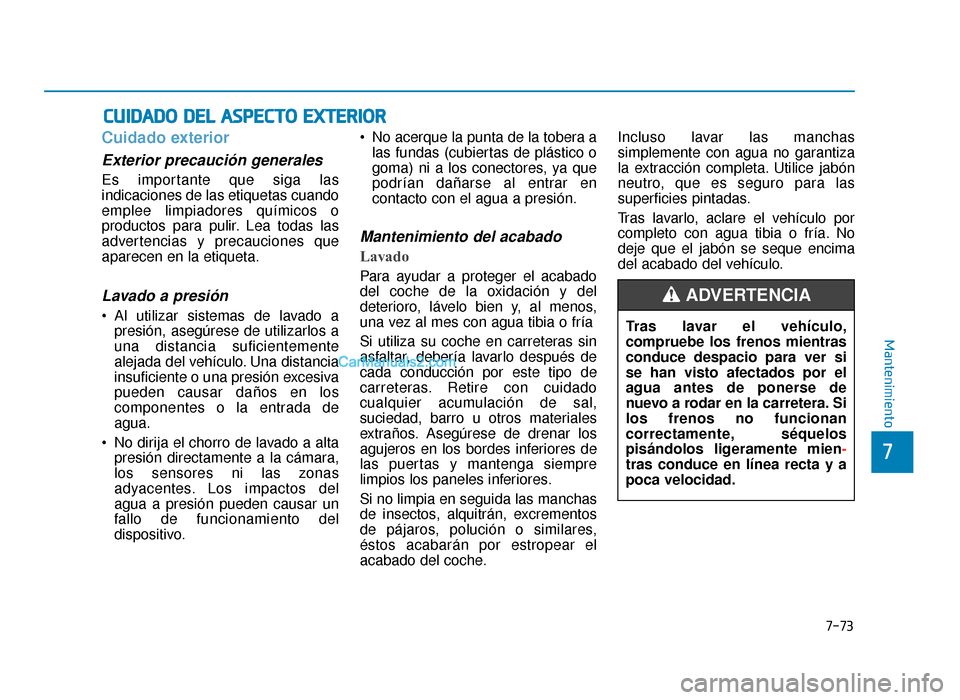

7-73
7
Mantenimiento
C
CU
U I
ID
D A
A D
DO
O
D
D E
EL
L
A
A S
SP
P E
EC
CT
T O
O
E
E X
X T
TE
ER
R I
IO
O R
R
Cuidado exterior
Exterior precaución generales
Es importante que siga las
indicaciones de las etiquetas cuando
emplee limpiadores químicos o
productos para pulir. Lea todas las
advertencias y precauciones que
aparecen en la etiqueta.
Lavado a presión
Al utilizar sistemas de lavado a
presión, asegúrese de utilizarlos a
una distancia suficientemente
alejada del vehículo. Una distancia
insuficiente o una presión excesiva
pueden causar daños en los
componentes o la entrada de
agua.
No dirija el chorro de lavado a alta presión directamente a la cámara,
los sensores ni las zonas
adyacentes. Los impactos del
agua a presión pueden causar un
fallo de funcionamiento del
dispositivo. No acerque la punta de la tobera a
las fundas (cubiertas de plástico o
goma) ni a los conectores, ya que
podrían dañarse al entrar en
contacto con el agua a presión.
Mantenimiento del acabado
Lavado
Para ayudar a proteger el acabado
del coche de la oxidación y del
deterioro, lávelo bien y, al menos,
una vez al mes con agua tibia o fría
Si utiliza su coche en carreteras sin
asfaltar, debería lavarlo después de
cada conducción por este tipo de
carreteras. Retire con cuidado
cualquier acumulación de sal,
suciedad, barro u otros materiales
extraños. Asegúrese de drenar los
agujeros en los bordes inferiores de
las puertas y mantenga siempre
limpios los paneles inferiores.
Si no limpia en seguida las manchas
de insectos, alquitrán, excrementos
de pájaros, polución o similares,
éstos acabarán por estropear el
acabado del coche. Incluso lavar las manchas
simplemente con agua no garantiza
la extracción completa. Utilice jabón
neutro, que es seguro para las
superficies pintadas.
Tras lavarlo, aclare el vehículo por
completo con agua tibia o fría. No
deje que el jabón se seque encima
del acabado del vehículo.
Tras lavar el vehículo,
compruebe los frenos mientras
conduce despacio para ver si
se han visto afectados por el
agua antes de ponerse de
nuevo a rodar en la carretera. Si
los frenos no funcionan
correctamente, séquelos
pisándolos ligeramente mien -
tras conduce en línea recta y a
poca velocidad.
ADVERTENCIA
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 73
