Hyundai Sonata 2016 Manual del propietario (in Spanish)

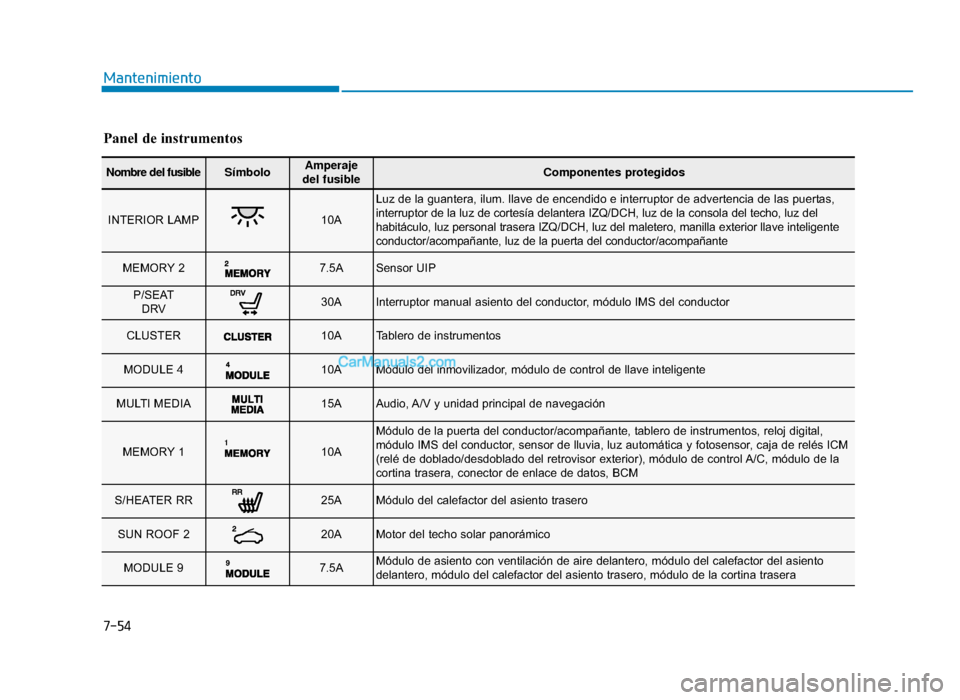

7-54
Mantenimiento
Panel de instrumentos
Nombre del fusibleSímboloAmperaje
del fusibleComponentes protegidos
INTERIOR LAMP10A
Luz de la guantera, ilum. llave de encendido e interruptor de advertenci\
a de las puertas,
interruptor de la luz de cortesía delantera IZQ/DCH, luz de la consol\
a del techo, luz del
habitáculo, luz personal trasera IZQ/DCH, luz del maletero, manilla e\
xterior llave inteligente
conductor/acompañante, luz de la puerta del conductor/acompañante
MEMORY 2 7.5ASensor UIP
P/SEAT DRV30AInterruptor manual asiento del conductor, módulo IMS del conductor
CLUSTER 10ATablero de instrumentos
MODULE 4 10AMódulo del inmovilizador, módulo de control de llave inteligente
MULTI MEDIA15AAudio, A/V y unidad principal de navegación
MEMORY 1 10A
Módulo de la puerta del conductor/acompañante, tablero de instrumentos, reloj digital,
módulo IMS del conductor, sensor de lluvia, luz automática y fotosensor, caja de relés ICM
(relé de doblado/desdoblado del retrovisor exterior), módulo de \
control A/C, módulo de la
cortina trasera, conector de enlace de datos, BCM
S/HEATER RR 25AMódulo del calefactor del asiento trasero
SUN ROOF 2 20AMotor del techo solar panorámico
MODULE 9 7.5AMódulo de asiento con ventilación de aire delantero, módulo del\
calefactor del asiento
delantero, módulo del calefactor del asiento trasero, módulo de la\
cortina trasera
LF Mexico_7.qxp 3/3/2015 3:07 PM Page 54

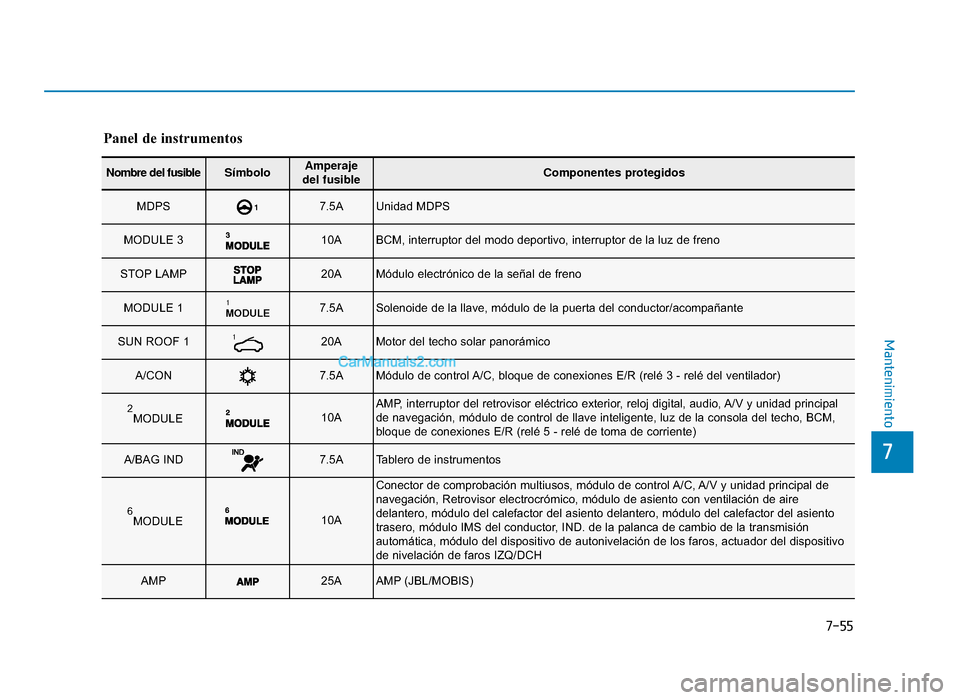

7-55
7
Mantenimiento
Panel de instrumentos
Nombre del fusibleSímboloAmperaje
del fusibleComponentes protegidos
MDPS 17.5AUnidad MDPS
MODULE 3 10ABCM, interruptor del modo deportivo, interruptor de la luz de freno
STOP LAMP20AMódulo electrónico de la señal de freno
MODULE 1 MODULE17.5ASolenoide de la llave, módulo de la puerta del conductor/acompañante
SUN ROOF 1 120AMotor del techo solar panorámico
A/CON 7.5AMódulo de control A/C, bloque de conexiones E/R (relé 3 - relé del ventilador)
2MODULE 10AAMP, interruptor del retrovisor eléctrico exterior, reloj digital, audio, A/V y unidad principal
de navegación, módulo de control de llave inteligente, luz de la c\
onsola del techo, BCM,
bloque de conexiones E/R (relé 5 - relé de toma de corriente)
A/BAG IND 7.5ATablero de instrumentos
6MODULE 10A
Conector de comprobación multiusos, módulo de control A/C, A/V y unidad principal de
navegación, Retrovisor electrocrómico, módulo de asiento con ve\
ntilación de aire
delantero, módulo del calefactor del asiento delantero, módulo del\
calefactor del asiento
trasero, módulo IMS del conductor, IND. de la palanca de cambio de la transmisión
automática, módulo del dispositivo de autonivelación de los far\
os, actuador del dispositivo
de nivelación de faros IZQ/DCH
AMP25AAMP (JBL/MOBIS)
LF Mexico_7.qxp 3/3/2015 3:07 PM Page 55

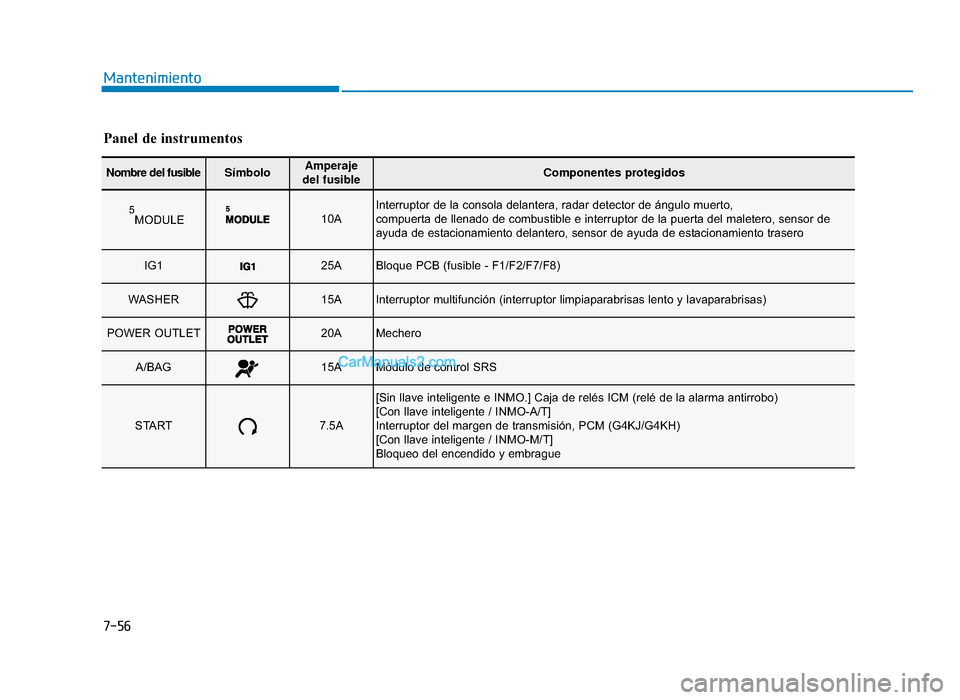

7-56
Mantenimiento
Nombre del fusibleSímboloAmperaje
del fusibleComponentes protegidos
5MODULE 10AInterruptor de la consola delantera, radar detector de ángulo muerto,\

compuerta de llenado de combustible e interruptor de la puerta del maletero, sensor de
ayuda de estacionamiento delantero, sensor de ayuda de estacionamiento trasero
IG1 25ABloque PCB (fusible - F1/F2/F7/F8)
WASHER 15AInterruptor multifunción (interruptor limpiaparabrisas lento y lavaparabrisas)
POWER OUTLET20AMechero
A/BAG 15AMódulo de control SRS
START7.5A
[Sin llave inteligente e INMO.] Caja de relés ICM (relé de la ala\
rma antirrobo)
[Con llave inteligente / INMO-A/T]
Interruptor del margen de transmisión, PCM (G4KJ/G4KH)
[Con llave inteligente / INMO-M/T]
Bloqueo del encendido y embrague
Panel de instrumentos
LF Mexico_7.qxp 3/3/2015 3:07 PM Page 56

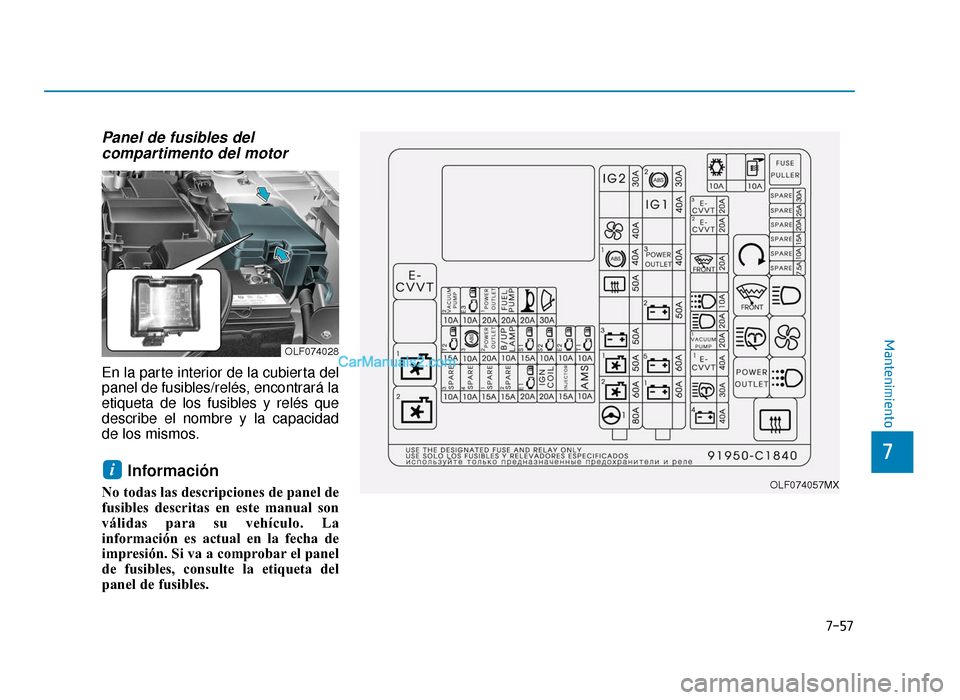

7-57
7
Mantenimiento
Panel de fusibles delcompartimento del motor
En la parte interior de la cubierta del
panel de fusibles/relés, encontrará la
etiqueta de los fusibles y relés que
describe el nombre y la capacidad
de los mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
i
OLF074028
OLF074057MX
LF Mexico_7.qxp 3/3/2015 3:07 PM Page 57

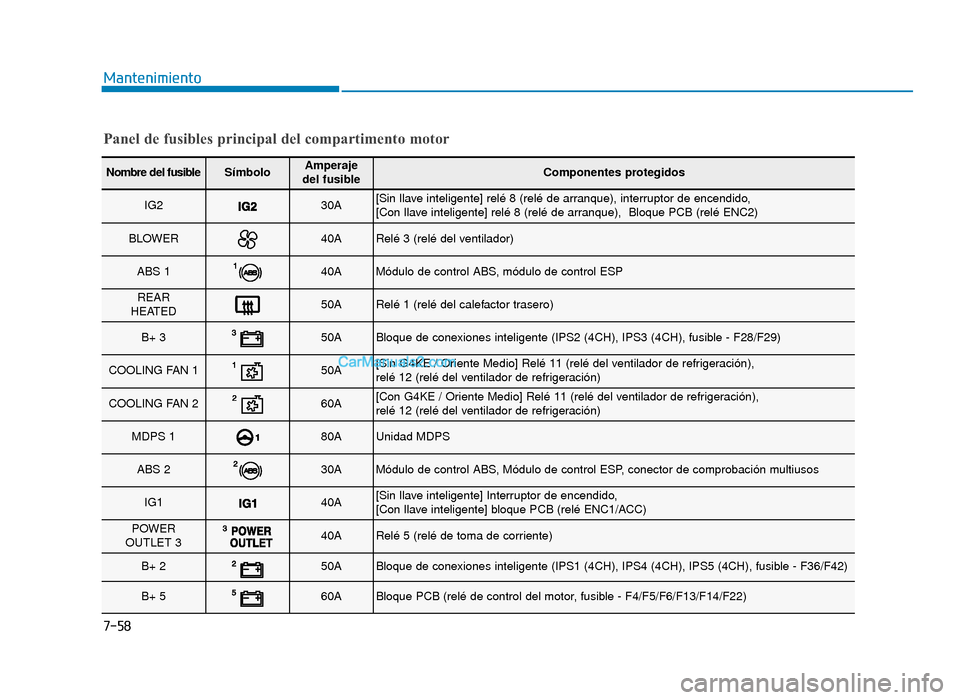

7-58
Mantenimiento
Panel de fusibles principal del compartimento motor
Nombre del fusibleSímboloAmperaje
del fusibleComponentes protegidos
IG230A[Sin llave inteligente] relé 8 (relé de arranque), interruptor de encendido,
[Con llave inteligente] relé 8 (relé de arranque), Bloque PCB (relé ENC2)
BLOWER40ARelé 3 (relé del ventilador)
ABS 140AMódulo de control ABS, módulo de control ESP
REAR
HEATED50ARelé 1 (relé del calefactor trasero)
B+ 350ABloque de conexiones inteligente (IPS2 (4CH), IPS3 (4CH), fusible - F28/F29)
COOLING FAN 150A[Sin G4KE / Oriente Medio] Relé 11 (relé del ventilador de refrigeración),
relé 12 (relé del ventilador de refrigeración)
COOLING FAN 260A[Con G4KE / Oriente Medio] Relé 11 (relé del ventilador de refrigeración),
relé 12 (relé del ventilador de refrigeración)
MDPS 180AUnidad MDPS
ABS 230AMódulo de control ABS, Módulo de control ESP, conector de comprobación multiusos
IG140A[Sin llave inteligente] Interruptor de encendido,
[Con llave inteligente] bloque PCB (relé ENC1/ACC)
POWER
OUTLET 340ARelé 5 (relé de toma de corriente)
B+ 250ABloque de conexiones inteligente (IPS1 (4CH), IPS4 (4CH), IPS5 (4CH), fusible - F36/F42)
B+ 560ABloque PCB (relé de control del motor, fusible - F4/F5/F6/F13/F14/F22)
LF Mexico_7.qxp 3/3/2015 3:07 PM Page 58

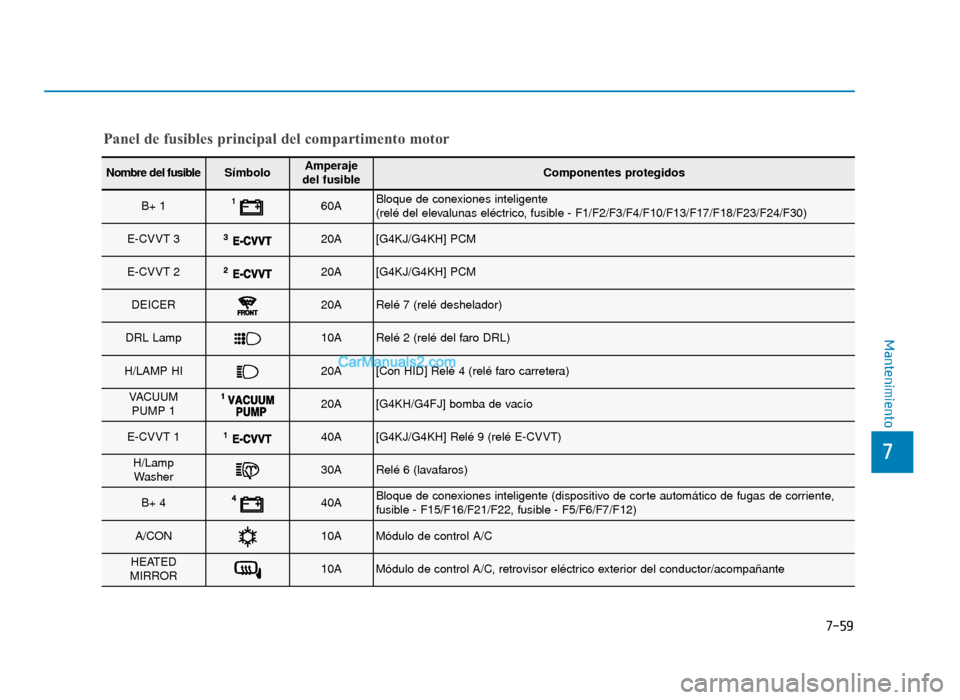

7-59
7
Mantenimiento
Panel de fusibles principal del compartimento motor
Nombre del fusibleSímboloAmperaje
del fusibleComponentes protegidos
B+ 160ABloque de conexiones inteligente
(relé del elevalunas eléctrico, fusible - F1/F2/F3/F4/F10/F13/F17/F18/F23/F24/F30)
E-CVVT 320A[G4KJ/G4KH] PCM
E-CVVT 220A[G4KJ/G4KH] PCM
DEICER20ARelé 7 (relé deshelador)
DRL Lamp10ARelé 2 (relé del faro DRL)
H/LAMP HI20A[Con HID] Relé 4 (relé faro carretera)
VACUUM PUMP 120A[G4KH/G4FJ] bomba de vacío
E-CVVT 140A[G4KJ/G4KH] Relé 9 (relé E-CVVT)
H/LampWasher30ARelé 6 (lavafaros)
B+ 440ABloque de conexiones inteligente (dispositivo de corte automático de fugas de corriente,
fusible - F15/F16/F21/F22, fusible - F5/F6/F7/F12)
A/CON10AMódulo de control A/C
HEATED
MIRROR10AMódulo de control A/C, retrovisor eléctrico exterior del conductor/acompañante
LF Mexico_7.qxp 3/3/2015 3:07 PM Page 59

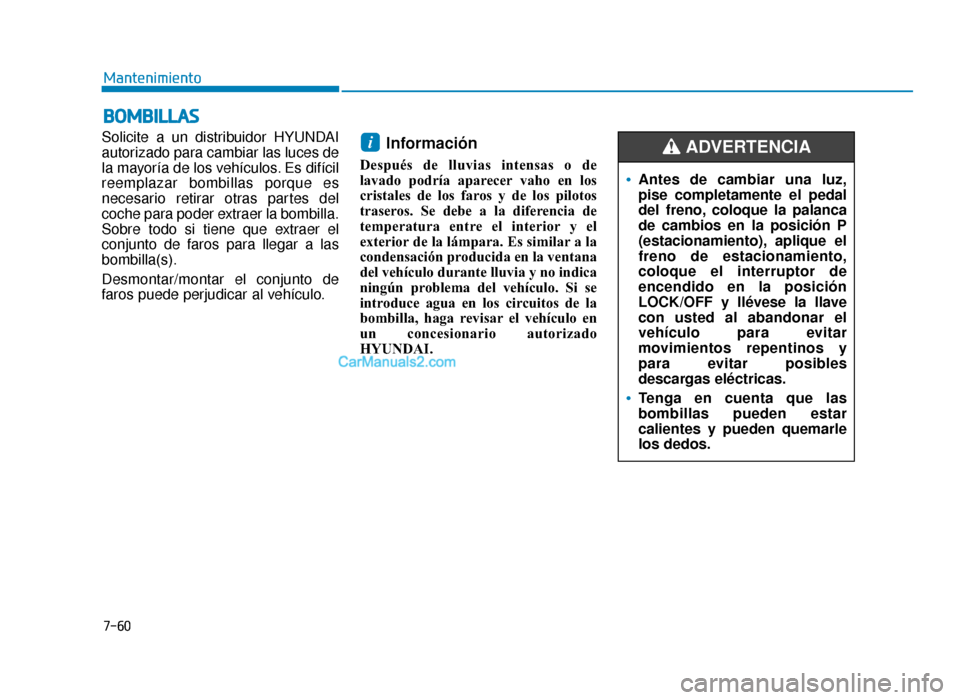

7-60
Mantenimiento
B
BO
O M
M B
BI
IL
L L
LA
A S
S
Solicite a un distribuidor HYUNDAI
autorizado para cambiar las luces de
la mayoría de los vehículos. Es difícil
reemplazar bombillas porque es
necesario retirar otras partes del
coche para poder extraer la bombilla.
Sobre todo si tiene que extraer el
conjunto de faros para llegar a las
bombilla(s).
Desmontar/montar el conjunto de
faros puede perjudicar al vehículo.Información
Después de lluvias intensas o de
lavado podría aparecer vaho en los
cristales de los faros y de los pilotos
traseros. Se debe a la diferencia de
temperatura entre el interior y el
exterior de la lámpara. Es similar a la
condensación producida en la ventana
del vehículo durante lluvia y no indica
ningún problema del vehículo. Si se
introduce agua en los circuitos de la
bombilla, haga revisar el vehículo en
un concesionario autorizado
HYUNDAI.
i
Antes de cambiar una luz,
pise completamente el pedal
del freno, coloque la palanca
de cambios en la posición P
(estacionamiento), aplique el
freno de estacionamiento,
coloque el interruptor de
encendido en la posición
LOCK/OFF y llévese la llave
con usted al abandonar el
vehículo para evitar
movimientos repentinos y
para evitar posibles
descargas eléctricas.
Tenga en cuenta que las
bombillas pueden estar
calientes y pueden quemarle
los dedos.
ADVERTENCIA
LF Mexico_7.qxp 3/3/2015 3:07 PM Page 60

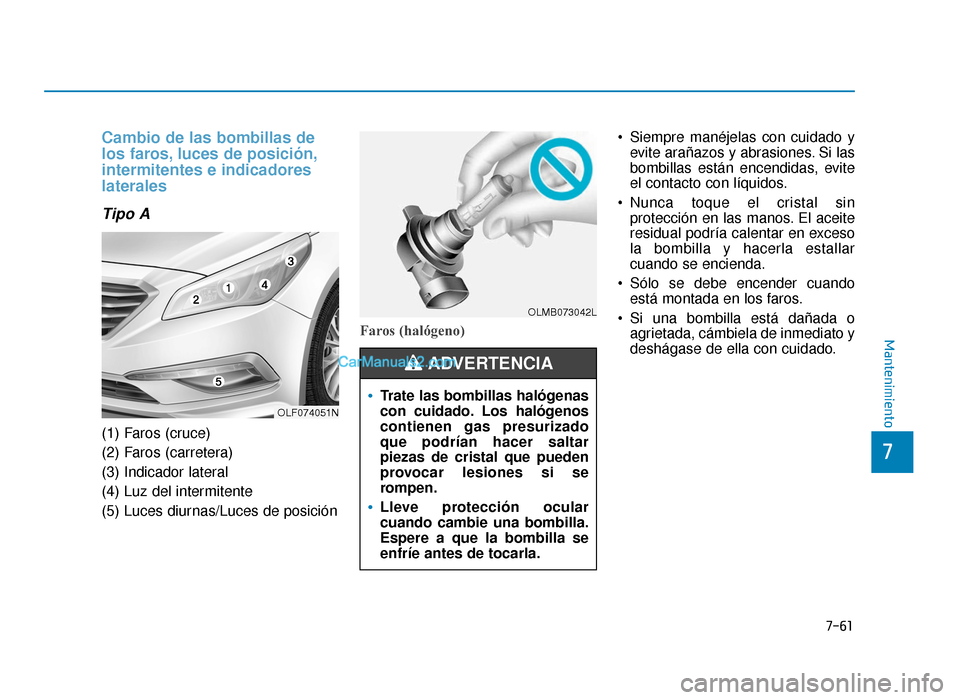

7-61
7
Mantenimiento
Cambio de las bombillas de
los faros, luces de posición,
intermitentes e indicadores
laterales
Tipo A
(1) Faros (cruce)
(2) Faros (carretera)
(3) Indicador lateral
(4) Luz del intermitente
(5) Luces diurnas/Luces de posición Faros (halógeno) Siempre manéjelas con cuidado y
evite arañazos y abrasiones. Si las
bombillas están encendidas, evite
el contacto con líquidos.
Nunca toque el cristal sin protección en las manos. El aceite
residual podría calentar en exceso
la bombilla y hacerla estallar
cuando se encienda.
Sólo se debe encender cuando está montada en los faros.
Si una bombilla está dañada o agrietada, cámbiela de inmediato y
deshágase de ella con cuidado.
OLF074051N
OLMB073042L
Trate las bombillas halógenas
con cuidado. Los halógenos
contienen gas presurizado
que podrían hacer saltar
piezas de cristal que pueden
provocar lesiones si se
rompen.
Lleve protección ocular
cuando cambie una bombilla.
Espere a que la bombilla se
enfríe antes de tocarla.
ADVERTENCIA
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 61

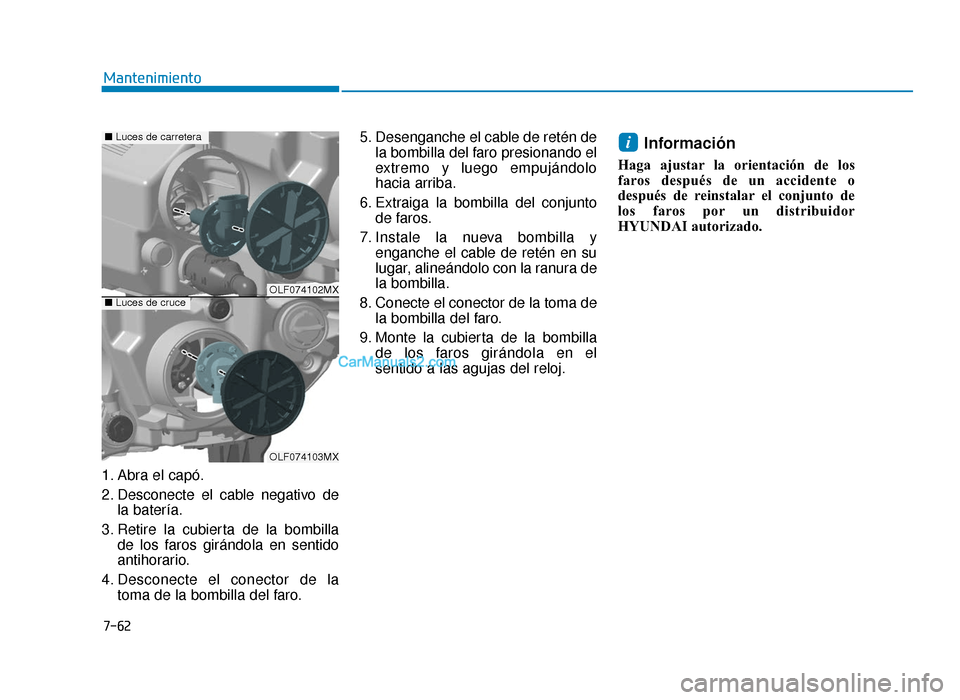

7-62
Mantenimiento
1. Abra el capó.
2. Desconecte el cable negativo de la batería.
3. Retire la cubierta de la bombilla de los faros girándola en sentido
antihorario.
4. Desconecte el conector de la toma de la bombilla del faro. 5. Desenganche el cable de retén de
la bombilla del faro presionando el
extremo y luego empujándolo
hacia arriba.
6. Extraiga la bombilla del conjunto de faros.
7. Instale la nueva bombilla y enganche el cable de retén en su
lugar, alineándolo con la ranura de
la bombilla.
8. Conecte el conector de la toma de la bombilla del faro.
9. Monte la cubierta de la bombilla de los faros girándola en el
sentido a las agujas del reloj.
Información
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto de
los faros por un distribuidor
HYUNDAI autorizado.
i
OLF074102MX
OLF074103MX
■Luces de cruce
■Luces de carretera
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 62

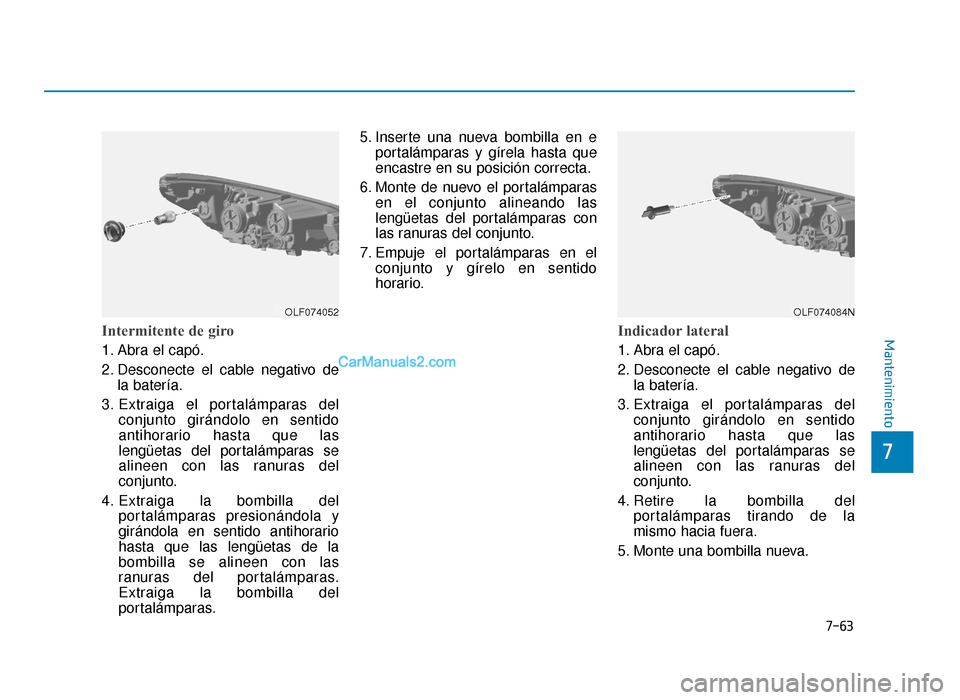

7-63
7
MantenimientoIntermitente de giro
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas. 5. Inserte una nueva bombilla en e
portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
7. Empuje el portalámparas en el conjunto y gírelo en sentido
horario.
Indicador lateral
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Retire la bombilla del portalámparas tirando de la
mismo hacia fuera.
5. Monte una bombilla nueva.
OLF074084NOLF074052
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 63
