Hyundai Sonata

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
30
HNF5023

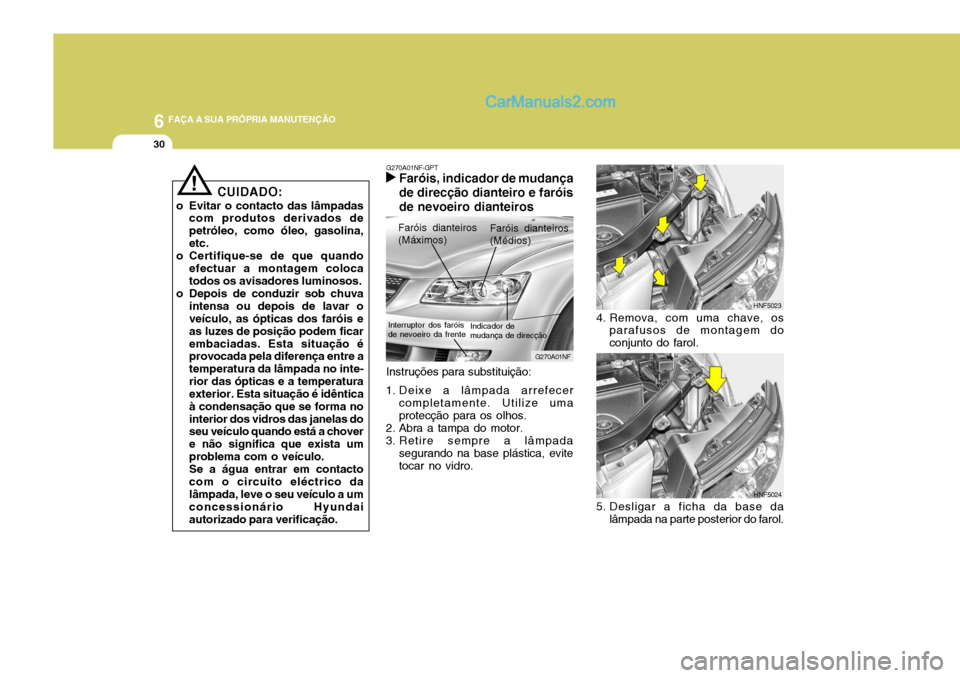

4. Remova, com uma chave, os parafusos de montagem do conjunto do farol.
HNF5024
5. Desligar a ficha da base da lâmpada na parte posterior do farol.
Instruções para substituição:
1. Deixe a lâmpada arrefecer completamente. Utilize umaprotecção para os olhos.
2. Abra a tampa do motor.
3. Retire sempre a lâmpada segurando na base plástica, evite tocar no vidro.
G270A01NF-GPT
Faróis, indicador de mudança de direcção dianteiro e faróis de nevoeiro dianteiros
Faróis dianteiros (Máximos) Faróis dianteiros (Médios)
G270A01NF
Interruptor dos faróis de nevoeiro da frente
Indicador demudança de direcção
!
CUIDADO:
o Evitar o contacto das lâmpadas com produtos derivados de petróleo, como óleo, gasolina,etc.
o Certifique-se de que quando efectuar a montagem colocatodos os avisadores luminosos.
o Depois de conduzir sob chuva
intensa ou depois de lavar o veículo, as ópticas dos faróis e as luzes de posição podem ficarembaciadas. Esta situação é provocada pela diferença entre a temperatura da lâmpada no inte-rior das ópticas e a temperatura exterior. Esta situação é idêntica à condensação que se forma nointerior dos vidros das janelas do seu veículo quando está a chover e não significa que exista umproblema com o veículo.Se a água entrar em contactocom o circuito eléctrico da lâmpada, leve o seu veículo a um concessionário Hyundaiautorizado para verificação.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
31
HNF5027
9. Retire a tampa de protecção da lâmpada de substituição e instale a lâmpada nova encaixando a baseplástica da lâmpada no orifício respectivo do farol. Aperte novamente a mola da lâmpada eligue o cabo da alimentação.
10.Utilize a tampa de protecção e a
embalagem de cartão da lâmpadapara deitar fora a lâmpada velha.
11.Verifique a altura, focagem e alcance dos faróis. 12.Para substituir a lâmpada do
indicador de mudança de direcção dianteiro, retire-a do respectivo suporte e instale uma nova. HNF5028
G270A03O
HNF5025

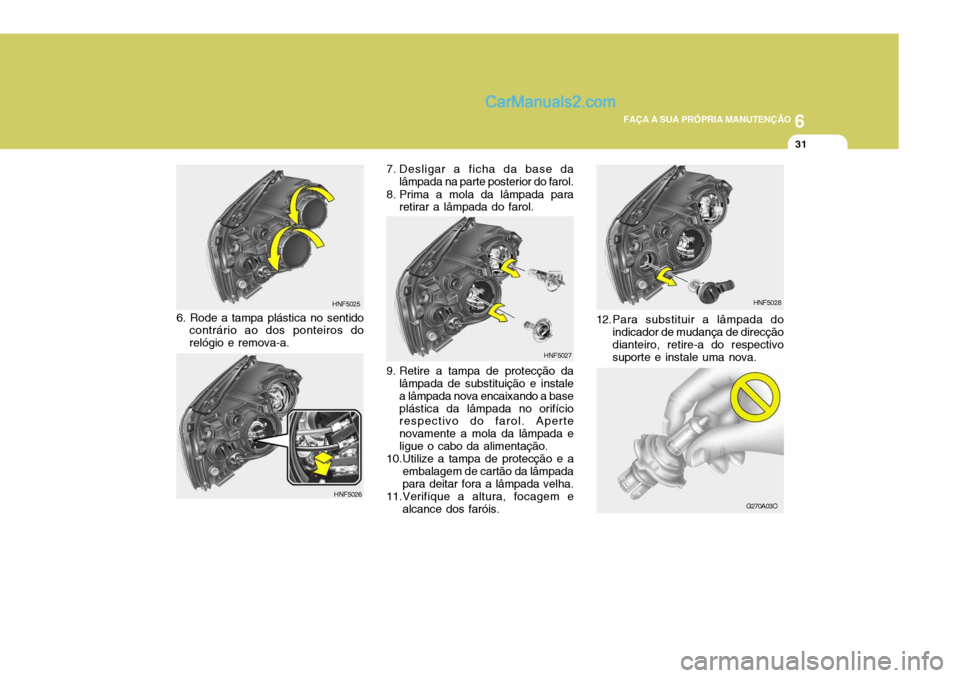

6. Rode a tampa plástica no sentido contrário ao dos ponteiros do relógio e remova-a.
HNF50267. Desligar a ficha da base da
lâmpada na parte posterior do farol.
8. Prima a mola da lâmpada para retirar a lâmpada do farol.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
32

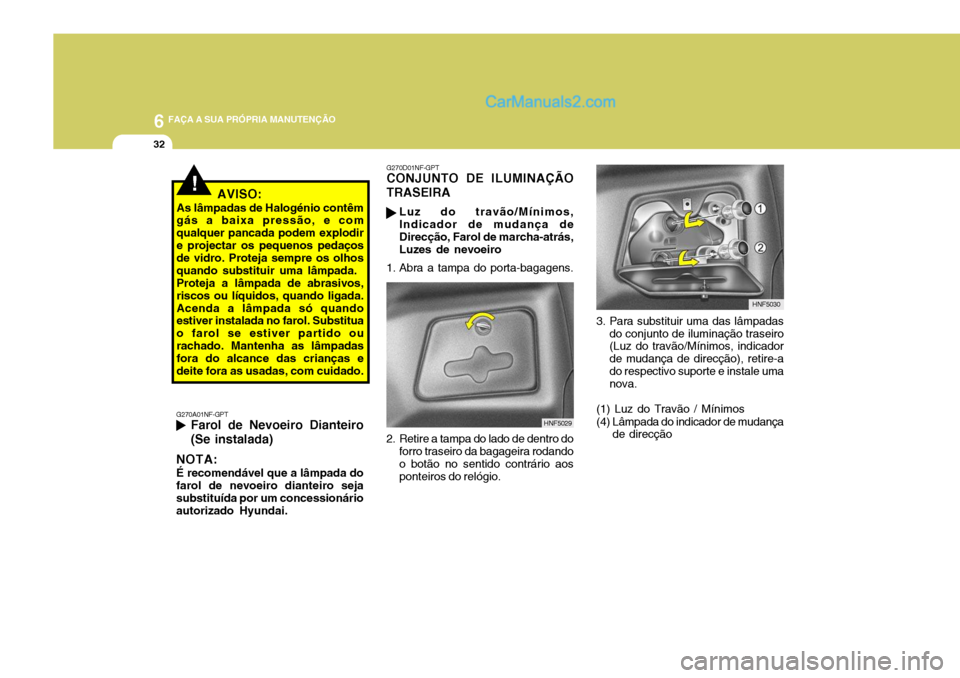

!AVISO:
As lâmpadas de Halogénio contêm gás a baixa pressão, e com qualquer pancada podem explodire projectar os pequenos pedaços de vidro. Proteja sempre os olhos quando substituir uma lâmpada.Proteja a lâmpada de abrasivos,riscos ou líquidos, quando ligada.Acenda a lâmpada só quando estiver instalada no farol. Substitua o farol se estiver partido ourachado. Mantenha as lâmpadas fora do alcance das crianças e deite fora as usadas, com cuidado.
3. Para substituir uma das lâmpadas do conjunto de iluminação traseiro (Luz do travão/Mínimos, indicador de mudança de direcção), retire-a do respectivo suporte e instale uma nova.
(1) Luz do Travão / Mínimos
(4) Lâmpada do indicador de mudança de direcção HNF5030
G270D01NF-GPT
CONJUNTO DE ILUMINAÇÃO TRASEIRA
Luz do travão/Mínimos, Indicador de mudança de Direcção, Farol de marcha-atrás, Luzes de nevoeiro
1. Abra a tampa do porta-bagagens.
2. Retire a tampa do lado de dentro do forro traseiro da bagageira rodando o botão no sentido contrário aos ponteiros do relógio. HNF5029
G270A01NF-GPT
Farol de Nevoeiro Dianteiro (Se instalada)
NOTA: É recomendável que a lâmpada do farol de nevoeiro dianteiro seja substituída por um concessionário autorizado Hyundai.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
33
G270C01L-GPT

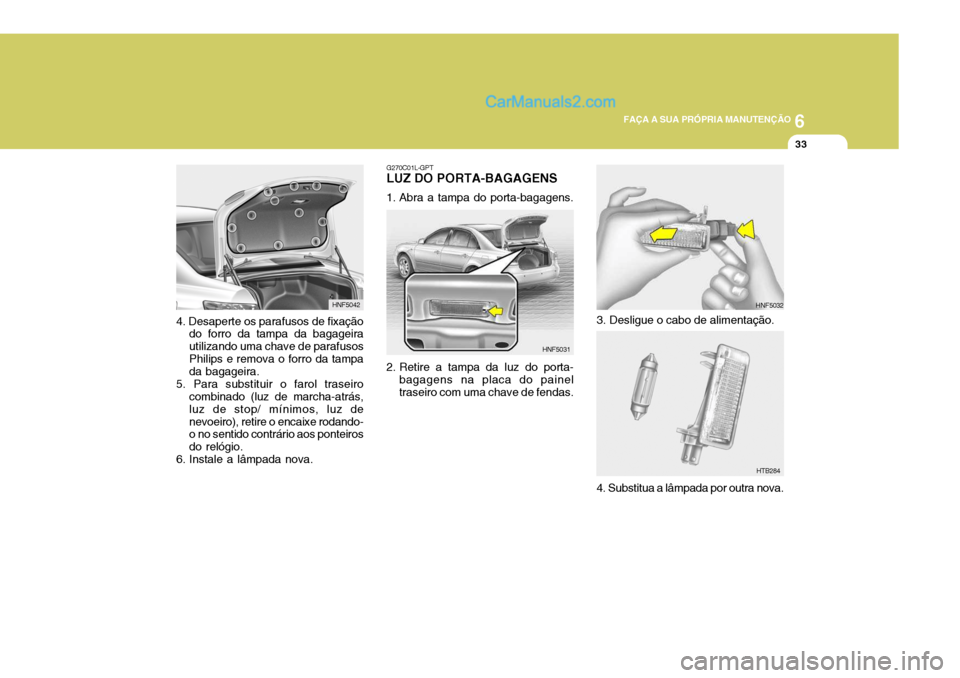

LUZ DO PORTA-BAGAGENS
1. Abra a tampa do porta-bagagens.
2. Retire a tampa da luz do porta-
bagagens na placa do painel traseiro com uma chave de fendas. HNF5031
HNF5032
3. Desligue o cabo de alimentação.
HTB284
HNF5042
4. Desaperte os parafusos de fixação do forro da tampa da bagageira utilizando uma chave de parafusos Philips e remova o forro da tampa da bagageira.
5. Para substituir o farol traseiro combinado (luz de marcha-atrás,luz de stop/ mínimos, luz denevoeiro), retire o encaixe rodando- o no sentido contrário aos ponteiros do relógio.
6. Instale a lâmpada nova.
4. Substitua a lâmpada por outra nova.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
34

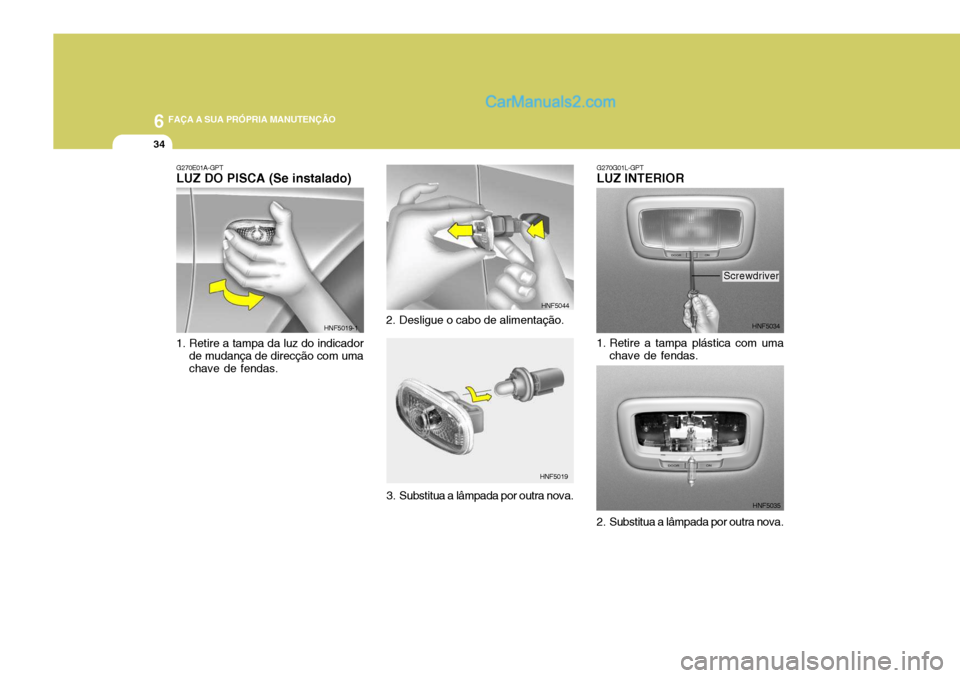

G270E01A-GPT LUZ DO PISCA (Se instalado)
1. Retire a tampa da luz do indicador
de mudança de direcção com uma chave de fendas. HNF5019-1
2. Desligue o cabo de alimentação.
HNF5044
HNF5019
3. Substitua a lâmpada por outra nova.
G270G01L-GPT
LUZ INTERIOR
HNF5034
1. Retire a tampa plástica com uma chave de fendas.
HNF5035
Screwdriver
2. Substitua a lâmpada por outra nova.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
35
G270K01L-GPT LUZ DE ILUMINAÇÃO DO PORTA-LUVAS
1. Abra o porta-luvas.
2. Retire a tampa da luz de iluminação
do porta-luvas com uma chave de fendas. HNF5036
Chave de fendas
G270G01NF
G270G02NF
G270L01L-GPT

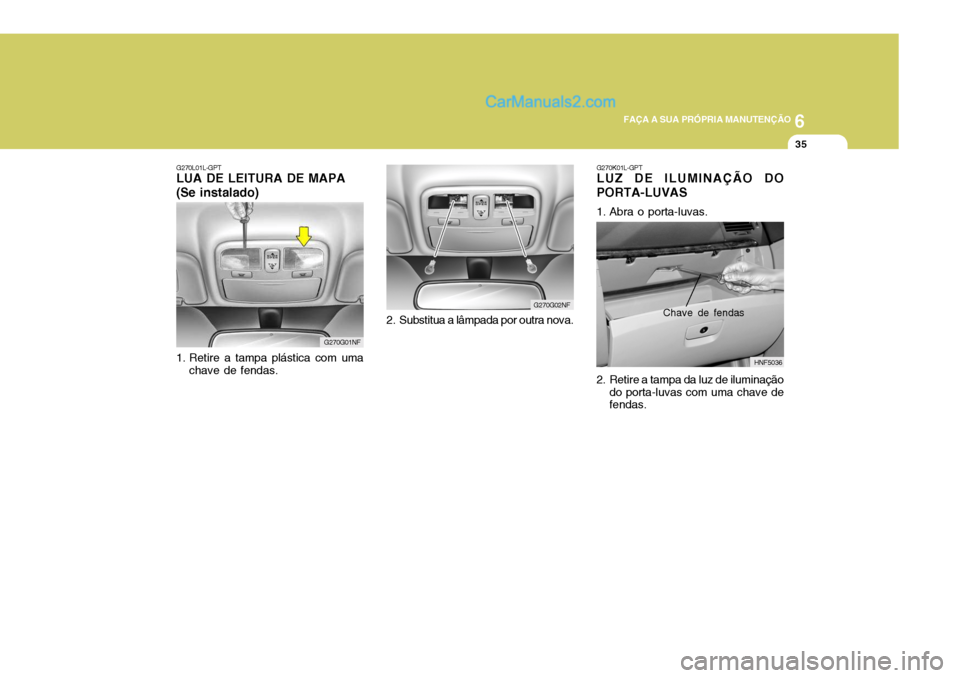

LUA DE LEITURA DE MAPA (Se instalado)
1. Retire a tampa plástica com uma
chave de fendas. 2. Substitua a lâmpada por outra nova.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
36
HJM5039
HTB284

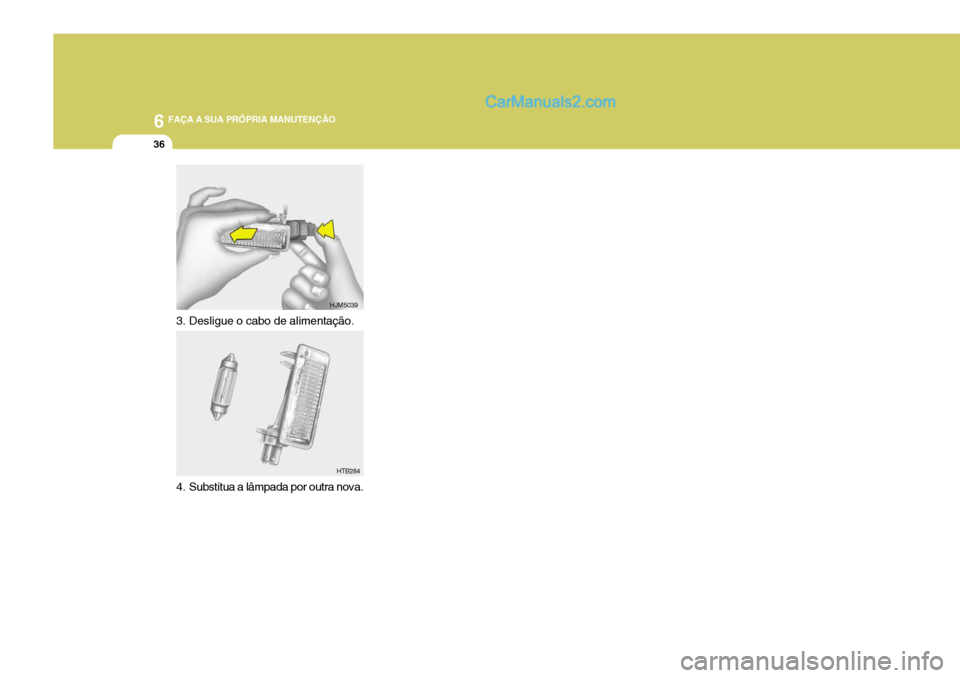

3. Desligue o cabo de alimentação.
4. Substitua a lâmpada por outra nova.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
37
Tipo de tomada P x 26dP14, 5s
BA15s
W2.1 x 9.5d
SV8, 5-8
W2.1 x 9.5d
GE881
W2.1 x 9.5d W2.1 x 4.6d Tipo de tomada
W2.1 x 9.5d BA15dBA15s
SV8, 5-8 BA15s

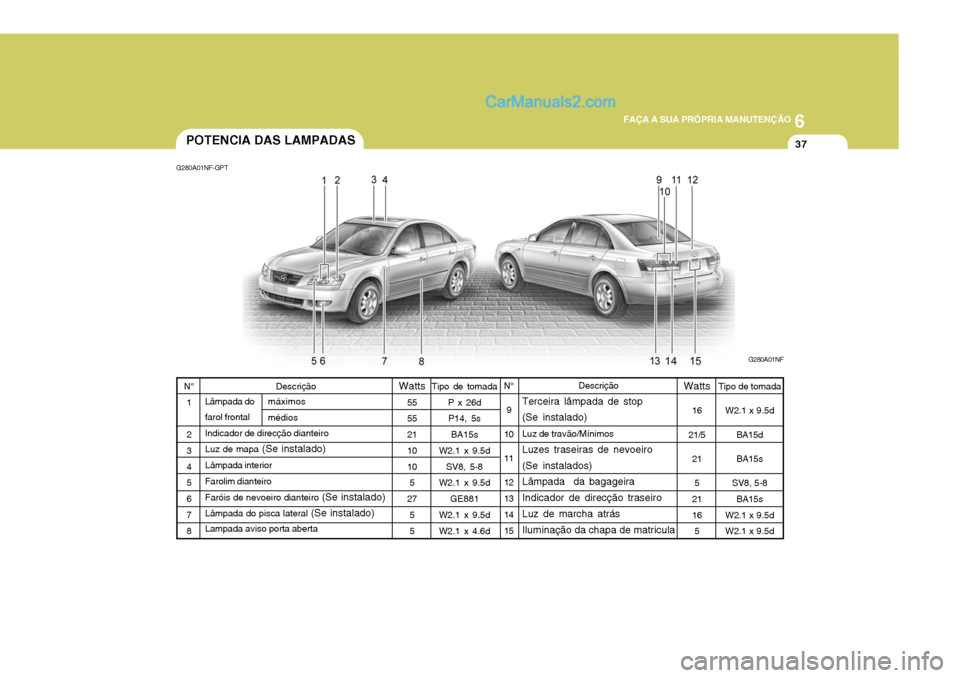

W2.1 x 9.5d W2.1 x 9.5dPOTENCIA DAS LAMPADAS
G280A01NF-GPT
G280A01NF
Descrição
Terceira lâmpada de stop (Se instalado) Luz de travão/Mínimos Luzes traseiras de nevoeiro (Se instalados) Lâmpada da bagageira Indicador de direcção traseiro Luz de marcha atrás Iluminação da chapa de matricula
Descrição
Lâmpada do farol frontal Indicador de direcção dianteiro
Luz de mapa (Se instalado)
Lâmpada interiorFarolim dianteiro Faróis de nevoeiro dianteiro (Se instalado)
Lâmpada do pisca lateral (Se instalado)
Lampada aviso porta aberta
N°
1 2 3 4 5 6 7 8 N°
9
10 11 12 13 14 15
Watts
55 55 21 10 105
27 55
máximos médios
Watts
16
21/5 21
5
21 16 5

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
38
G200C02NF-GPT Compartimento do Motor
HNF4005-1

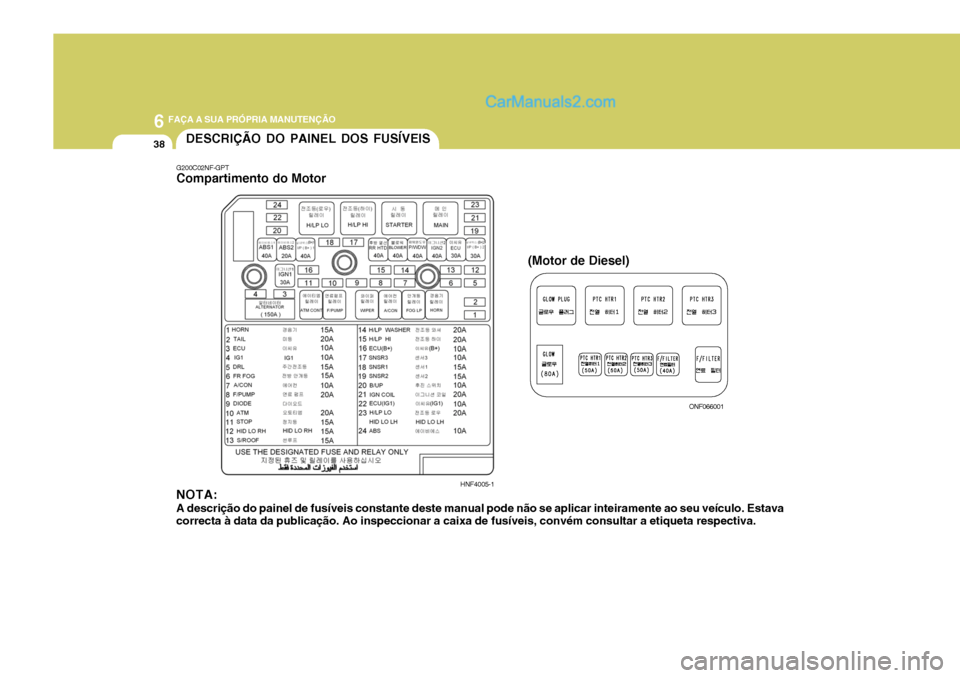

DESCRIÇÃO DO PAINEL DOS FUSÍVEIS
NOTA: A descrição do painel de fusíveis constante deste manual pode não se aplicar inteiramente ao seu veículo. Estava correcta à data da publicação. Ao inspeccionar a caixa de fusíveis, convém consultar a etiqueta respectiva. ONF066001
(Motor de Diesel)

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
39
COMPONENTES PROTEGIDOS

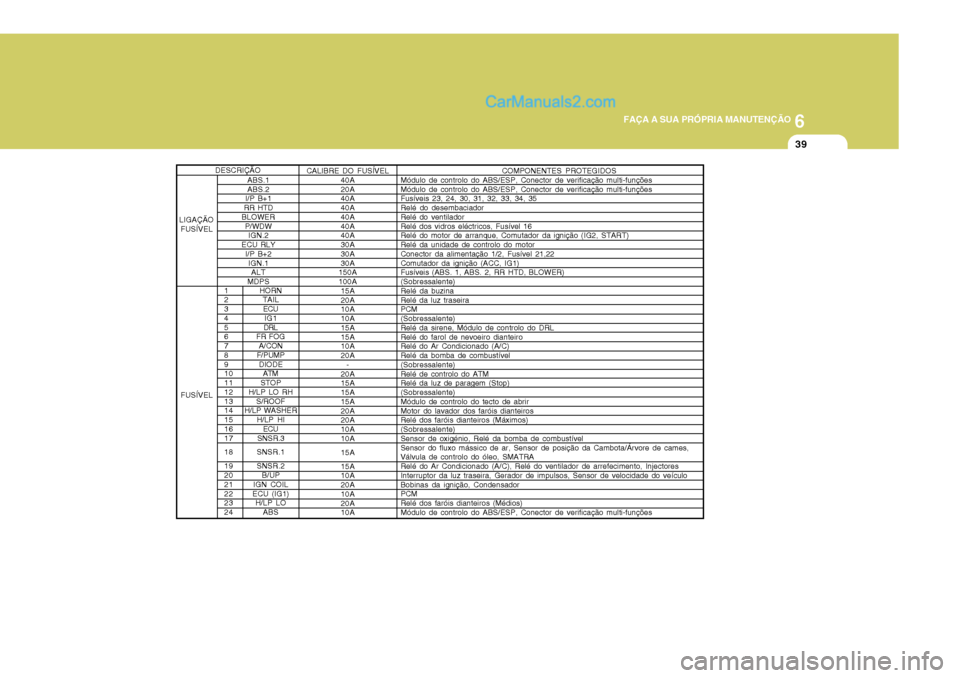

Módulo de controlo do ABS/ESP, Conector de verificação multi-funções Módulo de controlo do ABS/ESP, Conector de verificação multi-funções Fusíveis 23, 24, 30, 31, 32, 33, 34, 35 Relé do desembaciador Relé do ventilador Relé dos vidros eléctricos, Fusível 16 Relé do motor de arranque, Comutador da ignição (IG2, START) Relé da unidade de controlo do motor Conector da alimentação 1/2, Fusível 21,22 Comutador da ignição (ACC, IG1) Fusíveis (ABS. 1, ABS. 2, RR HTD, BLOWER) (Sobressalente) Relé da buzina Relé da luz traseira PCM (Sobressalente) Relé da sirene, Módulo de controlo do DRL Relé do farol de nevoeiro dianteiro Relé do Ar Condicionado (A/C) Relé da bomba de combustível (Sobressalente) Relé de controlo do ATM Relé da luz de paragem (Stop) (Sobressalente) Módulo de controlo do tecto de abrir Motor do lavador dos faróis dianteiros Relé dos faróis dianteiros (Máximos) (Sobressalente) Sensor de oxigénio, Relé da bomba de combustível Sensor do fluxo mássico de ar, Sensor de posição da Cambota/Árvore de cames, Válvula de controlo do óleo, SMATRA Relé do Ar Condicionado (A/C), Relé do ventilador de arrefecimento, Injectores Interruptor da luz traseira, Gerador de impulsos, Sensor de velocidade do veículo Bobinas da ignição, Condensador PCM Relé dos faróis dianteiros (Médios) Módulo de controlo do ABS/ESP, Conector de verificação multi-funções
12 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
HORN
TAIL
ECU IG1
DRL
FR FOG
A/CON
F/PUMP
DIODE ATM
STOP
H/LP LO RH
S/ROOF
H/LP WASHER
H/LP HIECU
SNSR.3
SNSR.1 SNSR.2 B/UP
IGN COIL
ECU (IG1) H/LP LO
ABS
ABS.1 ABS.2
I/P B+1
RR HTD
BLOWER
P/WDW IGN.2
ECU RLY I/P B+2
IGN.1ALT
MDPS CALIBRE DO FUSÍVEL
40A20A 40A 40A 40A 40A 40A 30A 30A 30A
150A100A 15A20A 10A 10A 15A 15A 10A 20A -
20A 15A 15A 15A 20A 20A 10A 10A 15A15A 10A 20A 10A 20A 10ADESCRIÇÃO
LIGAÇÃO FUSÍVEL FUSÍVEL
