Hyundai Sonata

5
NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
11
F070Q01A-APT
o Refrigerante do ar condicionado
Verifique as linhas e ligações do ar condicionado para fugas ou danos.Verifique as performances do ar condicionado de acordo com o manual de oficina. F070P01A-APT
o Semi-eixos e foles
Verifique o semi-eixo foles e
braçadeiras para rachas, deterioração, ou danos. Substitua qualquer peça danificada e se necessário ponhamassa consistente.
F070J01A-APT

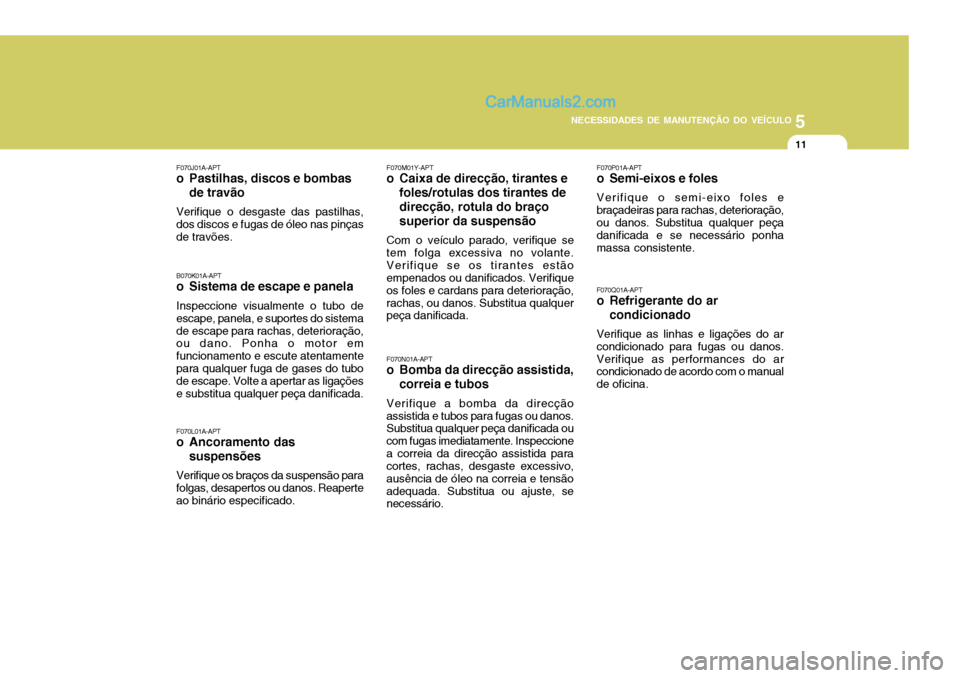

o Pastilhas, discos e bombas
de travão
Verifique o desgaste das pastilhas,dos discos e fugas de óleo nas pinças de travões. B070K01A-APT
o Sistema de escape e panela
Inspeccione visualmente o tubo de escape, panela, e suportes do sistemade escape para rachas, deterioração, ou dano. Ponha o motor em funcionamento e escute atentamente para qualquer fuga de gases do tubo de escape. Volte a apertar as ligaçõese substitua qualquer peça danificada. F070L01A-APT
o Ancoramento das
suspensões
Verifique os braços da suspensão para folgas, desapertos ou danos. Reaperte ao binário especificado. F070M01Y-APT
o Caixa de direcção, tirantes e
foles/rotulas dos tirantes de direcção, rotula do braço superior da suspensão
Com o veículo parado, verifique se tem folga excessiva no volante.Verifique se os tirantes estão empenados ou danificados. Verifique os foles e cardans para deterioração,rachas, ou danos. Substitua qualquer peça danificada. F070N01A-APT
o Bomba da direcção assistida,
correia e tubos
Verifique a bomba da direcção
assistida e tubos para fugas ou danos. Substitua qualquer peça danificada ou com fugas imediatamente. Inspeccionea correia da direcção assistida para cortes, rachas, desgaste excessivo, ausência de óleo na correia e tensãoadequada. Substitua ou ajuste, se necessário.

FAÇA A SUA PRÓPRIA MANUTENÇÃO
6
6
Compartimento do motor ............................................... 6-2
Revisões diárias ............................................................ 6-5
Precauções de manutenção ......................................... 6-6
Verificar o nível do óleo do motor .................................. 6-6
Verificação e mudança do refrigerante do motor.........6-10
Mudança do filtro de ar ................................................ 6-12
Escovas limpa-parabrisas ........................................... 6-13
Abastecimento do depósito láva pára-brisas ..............6-14
Verificação do óleo da caixa (Manual) ........................ 6-15
Verificar o óleo da transmissão automática ................6-16
Verificação dos travões.............................................. 6-18
Cuidados a ter com o ar condici onado ........................6-20
Substituir o filtro de ar do sistema de clima tização..... 6-21
Verificando e substituindo os fusíveis .........................6-22
Verificação da bateria .................................................. 6-24
Verificação da ventoínha eléctrica de arrefecimento .. 6-26
Nível do fluído da direcção assistida ...........................6-26
Remoção da água do filtro de combustível .................6-27
Afinação do alinhamento dos faróis .............................6-28
Substituir lâmpadas ..................................................... 6-29
Potencia das lam padas ............................................... 6-37
Descrição do painel dos fusíveis ................................6-38

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
2

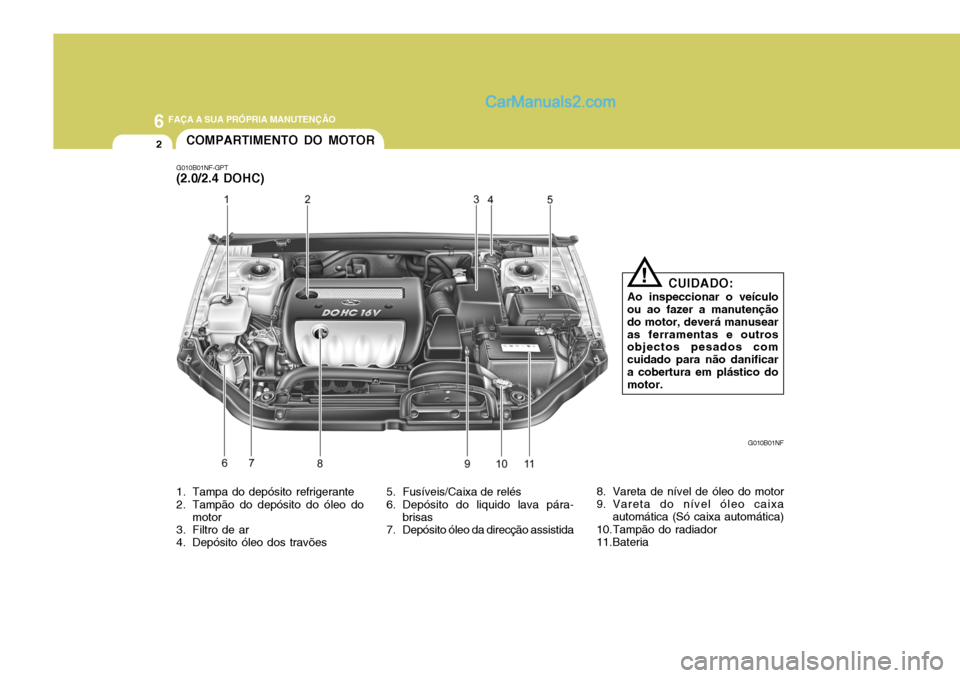

G010B01NF-GPT (2.0/2.4 DOHC)COMPARTIMENTO DO MOTOR
G010B01NF
CUIDADO:
Ao inspeccionar o veículo
ou ao fazer a manutenção do motor, deverá manusearas ferramentas e outros objectos pesados com cuidado para não danificara cobertura em plástico do motor.
!
1. Tampa do depósito refrigerante
2. Tampão do depósito do óleo do motor
3. Filtro de ar
4. Depósito óleo dos travões 5. Fusíveis/Caixa de relés
6. Depósito do liquido lava pára-
brisas
7. Depósito óleo da direcção assistida 8. Vareta de nível de óleo do motor
9. Vareta do nível óleo caixa
automática (Só caixa automática)
10.Tampão do radiador
11.Bateria

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
3
G010A01NF-GPT

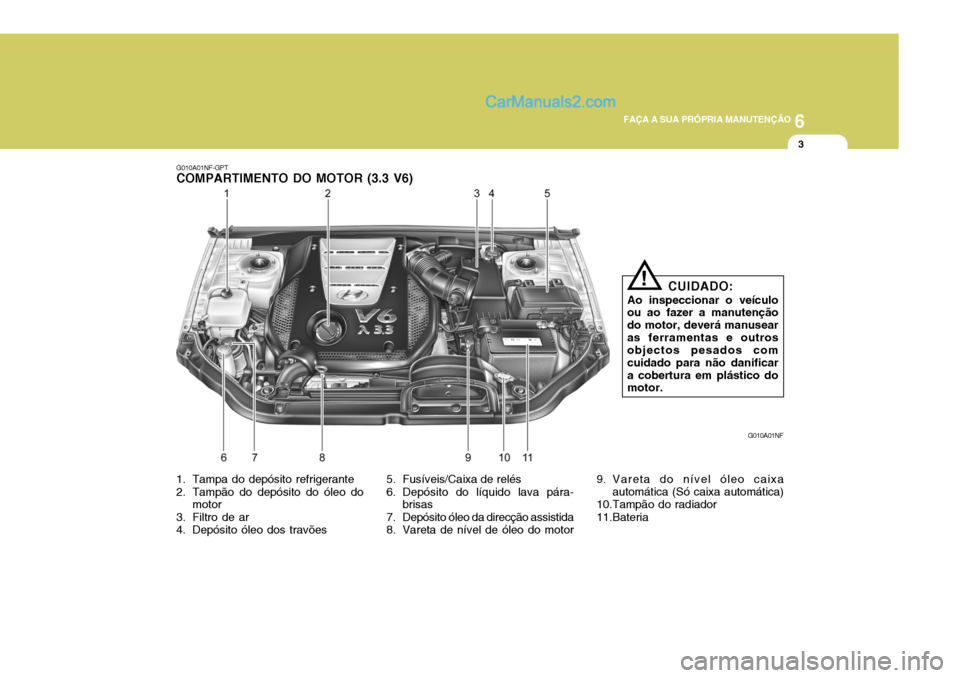

COMPARTIMENTO DO MOTOR (3.3 V6)
G010A01NF
CUIDADO:
Ao inspeccionar o veículo ou ao fazer a manutenção do motor, deverá manusearas ferramentas e outros objectos pesados com cuidado para não danificara cobertura em plástico do motor.
!
1. Tampa do depósito refrigerante
2. Tampão do depósito do óleo do motor
3. Filtro de ar
4. Depósito óleo dos travões 5. Fusíveis/Caixa de relés
6. Depósito do líquido lava pára-
brisas
7. Depósito óleo da direcção assistida
8. Vareta de nível de óleo do motor 9. Vareta do nível óleo caixa
automática (Só caixa automática)
10.Tampão do radiador
11.Bateria

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
4

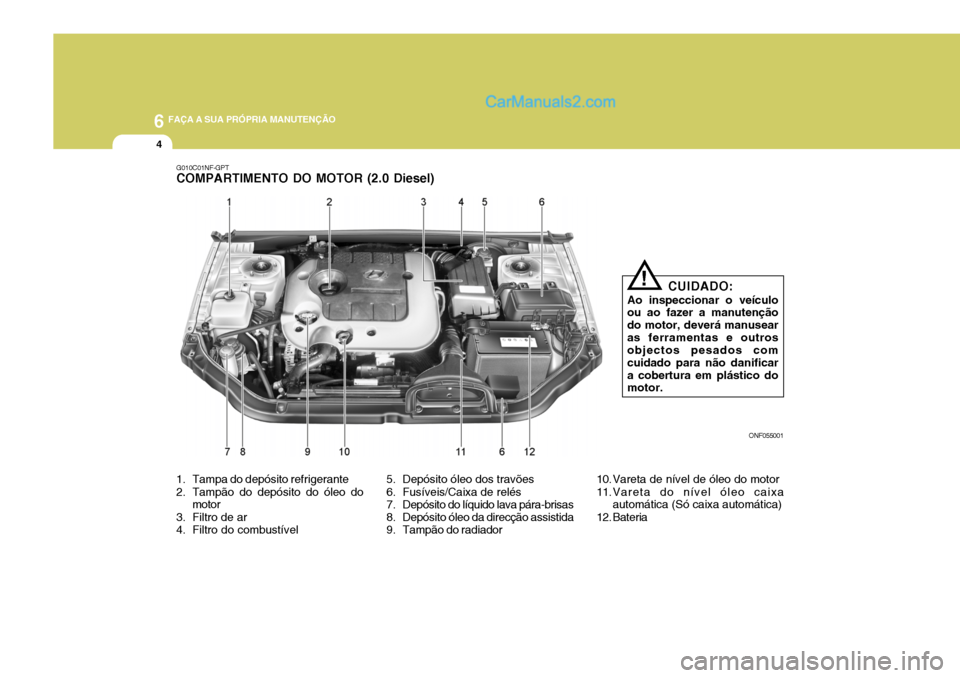

G010C01NF-GPT COMPARTIMENTO DO MOTOR (2.0 Diesel)
ONF055001
CUIDADO:
Ao inspeccionar o veículo ou ao fazer a manutenção do motor, deverá manusearas ferramentas e outros objectos pesados com cuidado para não danificara cobertura em plástico do motor.
!
1. Tampa do depósito refrigerante
2. Tampão do depósito do óleo do motor
3. Filtro de ar
4. Filtro do combustível 5. Depósito óleo dos travões
6. Fusíveis/Caixa de relés
7. Depósito do líquido lava pára-brisas
8. Depósito óleo da direcção assistida
9. Tampão do radiador 10. Vareta de nível de óleo do motor
11.Vareta do nível óleo caixa
automática (Só caixa automática)
12. Bateria

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO

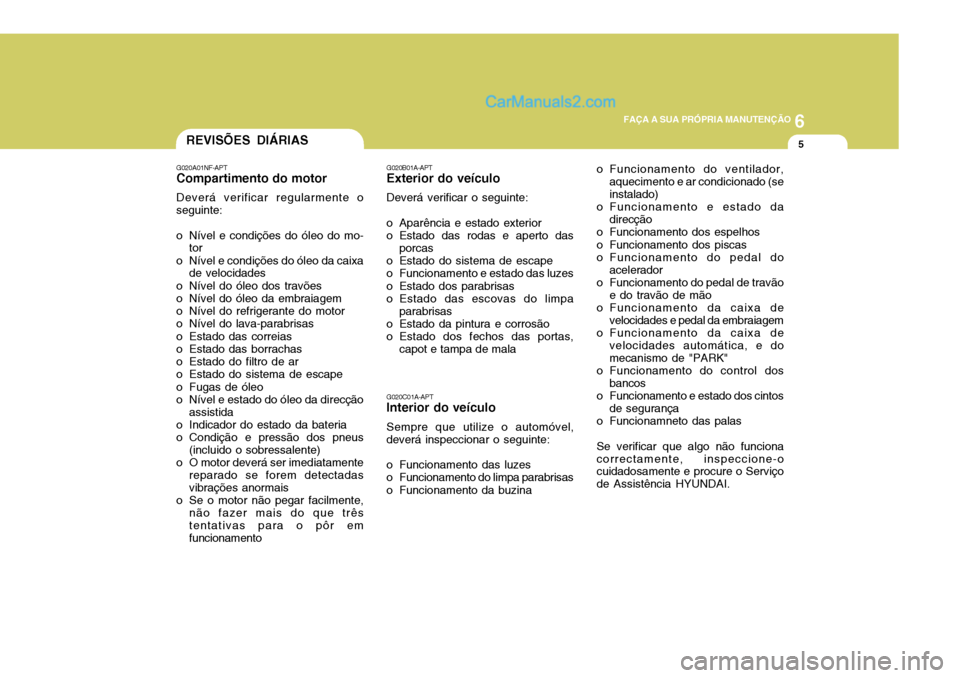

5REVISÕES DIÁRIAS
G020A01NF-APT
Compartimento do motor
Deverá verificar regularmente o seguinte:
o Nível e condições do óleo do mo- tor
o Nível e condições do óleo da caixa de velocidades
o Nível do óleo dos travões
o Nível do óleo da embraiagem
o Nível do refrigerante do motor
o Nível do lava-parabrisas
o Estado das correias
o Estado das borrachas
o Estado do filtro de ar
o Estado do sistema de escape
o Fugas de óleo
o Nível e estado do óleo da direcção assistida
o Indicador do estado da bateria
o Condição e pressão dos pneus (incluido o sobressalente)
o O motor deverá ser imediatamente
reparado se forem detectadasvibrações anormais
o Se o motor não pegar facilmente, não fazer mais do que três tentativas para o pôr em funcionamento o Funcionamento do ventilador,
aquecimento e ar condicionado (seinstalado)
o Funcionamento e estado da
direcção
o Funcionamento dos espelhos
o Funcionamento dos piscas
o Funcionamento do pedal do
acelerador
o Funcionamento do pedal de travão e do travão de mão
o Funcionamento da caixa de velocidades e pedal da embraiagem
o Funcionamento da caixa de velocidades automática, e do mecanismo de "PARK"
o Funcionamento do control dos bancos
o Funcionamento e estado dos cintos de segurança
o Funcionamneto das palas Se verificar que algo não funciona correctamente, inspeccione-o cuidadosamente e procure o Serviço de Assistência HYUNDAI.
G020B01A-APT
Exterior do veículo
Deverá verificar o seguinte:
o Aparência e estado exterior
o Estado das rodas e aperto das porcas
o Estado do sistema de escape
o Funcionamento e estado das luzes
o Estado dos parabrisas
o Estado das escovas do limpa parabrisas
o Estado da pintura e corrosão
o Estado dos fechos das portas, capot e tampa de mala
G020C01A-APT
Interior do veículo
Sempre que utilize o automóvel,
deverá inspeccionar o seguinte:
o Funcionamento das luzes
o Funcionamento do limpa parabrisas
o Funcionamento da buzina

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
6
G030B01JM
G030A02O-GPT
Óleo recomendado VERIFICAR O NÍVEL DO ÓLEO DO MOTOR
O óleo do motor é essencial ao funcionamento e serviço do motor.Aconselha-se que verifique o nível de óleo pelo menos uma vez por semana, em utilização normal do veículo ecom maior frequência se efectuar uma viagem ou conduzir em condições severas. O óleo do motor deve satisfazer as seguintes classificações: API SJ, SL ou SUPERIOR, ILSAC GF-3 ou SUPERIOR

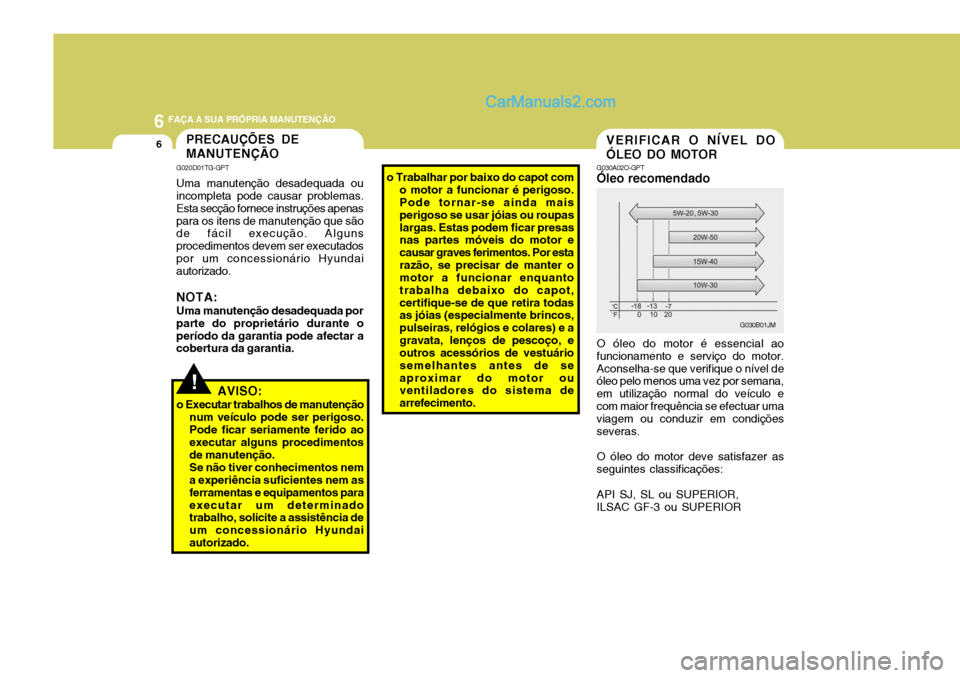

PRECAUÇÕES DE MANUTENÇÃO
G020D01TG-GPT Uma manutenção desadequada ou incompleta pode causar problemas. Esta secção fornece instruções apenaspara os itens de manutenção que são de fácil execução. Alguns procedimentos devem ser executadospor um concessionário Hyundai autorizado. NOTA: Uma manutenção desadequada por parte do proprietário durante operíodo da garantia pode afectar a cobertura da garantia.
!AVISO:
o Executar trabalhos de manutenção num veículo pode ser perigoso. Pode ficar seriamente ferido ao executar alguns procedimentos de manutenção. Se não tiver conhecimentos nem a experiência suficientes nem as ferramentas e equipamentos paraexecutar um determinado trabalho, solicite a assistência de um concessionário Hyundaiautorizado. o Trabalhar por baixo do capot com
o motor a funcionar é perigoso. Pode tornar-se ainda mais perigoso se usar jóias ou roupaslargas. Estas podem ficar presas nas partes móveis do motor e causar graves ferimentos. Por estarazão, se precisar de manter o motor a funcionar enquanto trabalha debaixo do capot,certifique-se de que retira todas as jóias (especialmente brincos, pulseiras, relógios e colares) e agravata, lenços de pescoço, e outros acessórios de vestuário semelhantes antes de seaproximar do motor ou ventiladores do sistema de arrefecimento.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
7

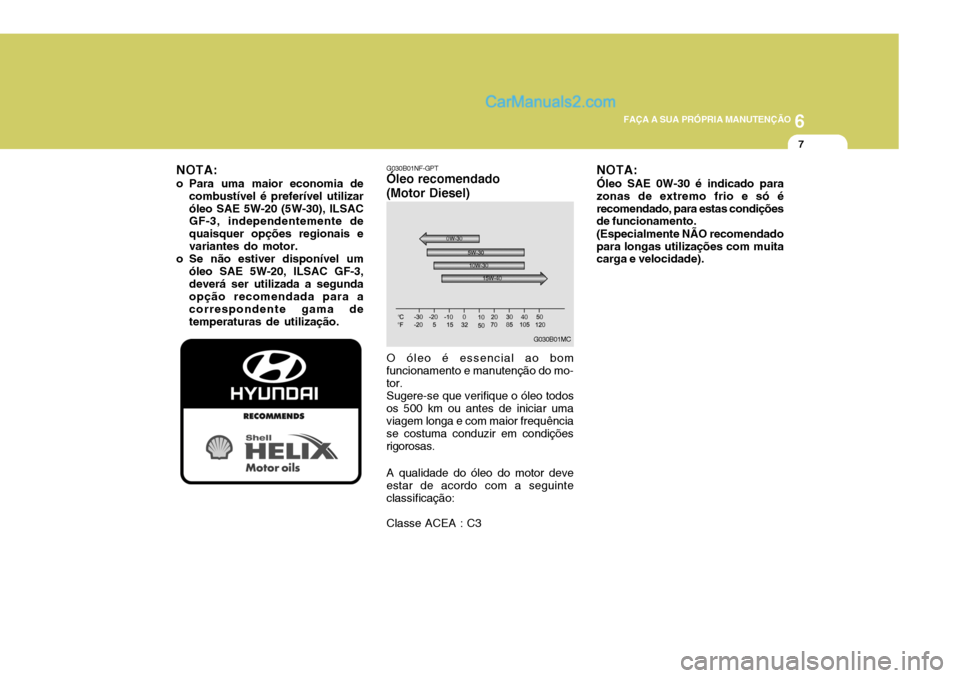

NOTA:
o Para uma maior economia de combustível é preferível utilizar óleo SAE 5W-20 (5W-30), ILSAC GF-3, independentemente de quaisquer opções regionais evariantes do motor.
o Se não estiver disponível um
óleo SAE 5W-20, ILSAC GF-3,deverá ser utilizada a segunda opção recomendada para a correspondente gama detemperaturas de utilização.
G030B01NF-GPT
Óleo recomendado (Motor Diesel)
O óleo é essencial ao bom
funcionamento e manutenção do mo- tor.
Sugere-se que verifique o óleo todos
os 500 km ou antes de iniciar umaviagem longa e com maior frequência se costuma conduzir em condiçõesrigorosas.
A qualidade do óleo do motor deve
estar de acordo com a seguinteclassificação:
Classe ACEA : C3
G030B01MC NOTA: Óleo SAE 0W-30 é indicado para zonas de extremo frio e só érecomendado, para estas condições de funcionamento. (Especialmente NÃO recomendado para longas utilizações com muita carga e velocidade).

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
8
G030D02A-GPT
Para atestar óleo
G030D01NF
Antes de verificar o nível de óleo, aqueça o motor até a umatemperatura normal de funcionamento e certifique-se que está parado em solo nivelado. Desligue o motor. Esperar cerca de cinco minutos e então retire a vareta do óleo, limpe-a com um pano, torne a colocá-la e retire-a de novo. Verifique então onível que o óleo deixou na vareta. Deverá estar entre a marca superior ("FULL") e inferior ("LOW").
G030D02NF
(3.3L)
(2.0/2.4L)

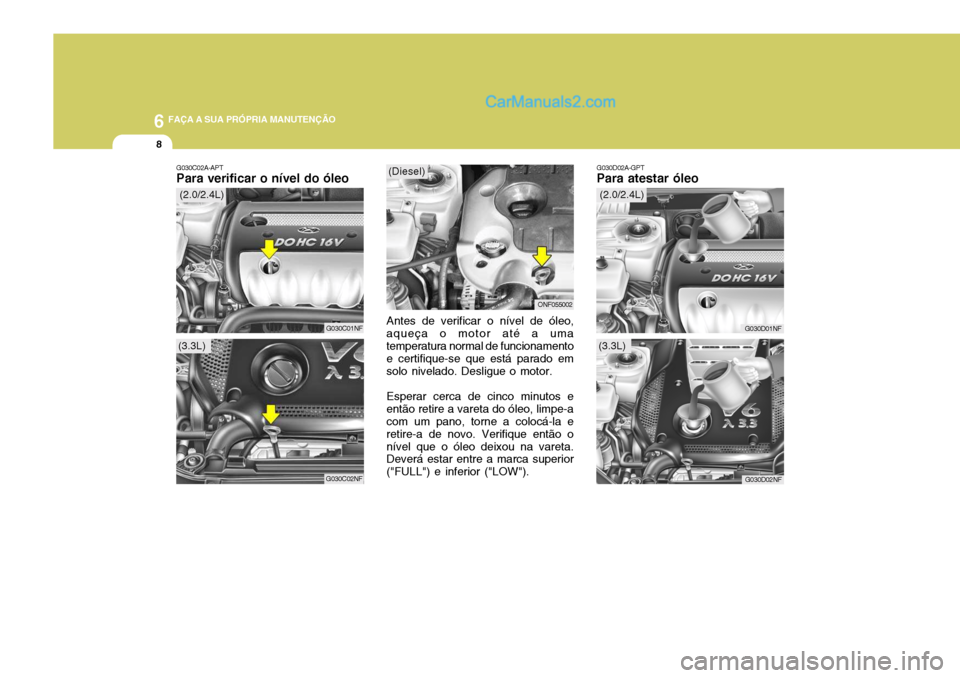

G030C02A-APT Para verificar o nível do óleo
G030C01NF
G030C02NF
(2.0/2.4L)
(3.3L)
ONF055002
(Diesel)

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
9

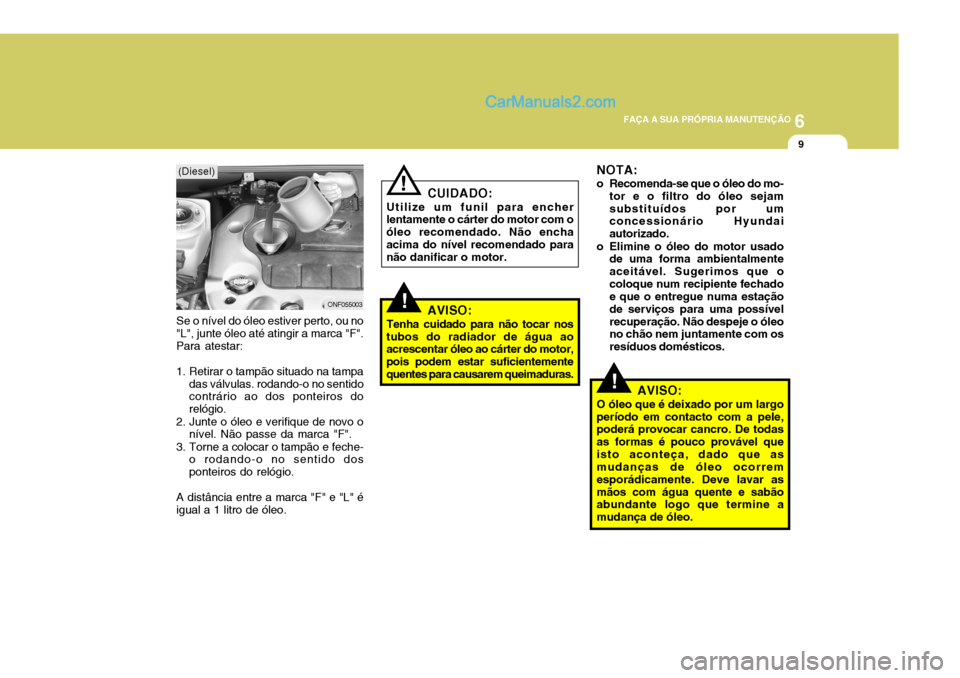

Se o nível do óleo estiver perto, ou no "L", junte óleo até atingir a marca "F".Para atestar:
1. Retirar o tampão situado na tampa das válvulas. rodando-o no sentido contrário ao dos ponteiros do relógio.
2. Junte o óleo e verifique de novo o nível. Não passe da marca "F".
3. Torne a colocar o tampão e feche- o rodando-o no sentido dosponteiros do relógio.
A distância entre a marca "F" e "L" éigual a 1 litro de óleo.
ONF055003
(Diesel)
CUIDADO:
Utilize um funil para encher
lentamente o cárter do motor com o óleo recomendado. Não enchaacima do nível recomendado para não danificar o motor.
!
!AVISO:
Tenha cuidado para não tocar nos
tubos do radiador de água ao acrescentar óleo ao cárter do motor, pois podem estar suficientementequentes para causarem queimaduras. NOTA:
o Recomenda-se que o óleo do mo-
tor e o filtro do óleo sejam substituídos por um concessionário Hyundai autorizado.
o Elimine o óleo do motor usado de uma forma ambientalmenteaceitável. Sugerimos que ocoloque num recipiente fechado e que o entregue numa estação de serviços para uma possívelrecuperação. Não despeje o óleo no chão nem juntamente com os resíduos domésticos.
!AVISO:
O óleo que é deixado por um largo período em contacto com a pele, poderá provocar cancro. De todas as formas é pouco provável queisto aconteça, dado que as mudanças de óleo ocorrem esporádicamente. Deve lavar asmãos com água quente e sabão abundante logo que termine a mudança de óleo.
