Hyundai Sonata

5

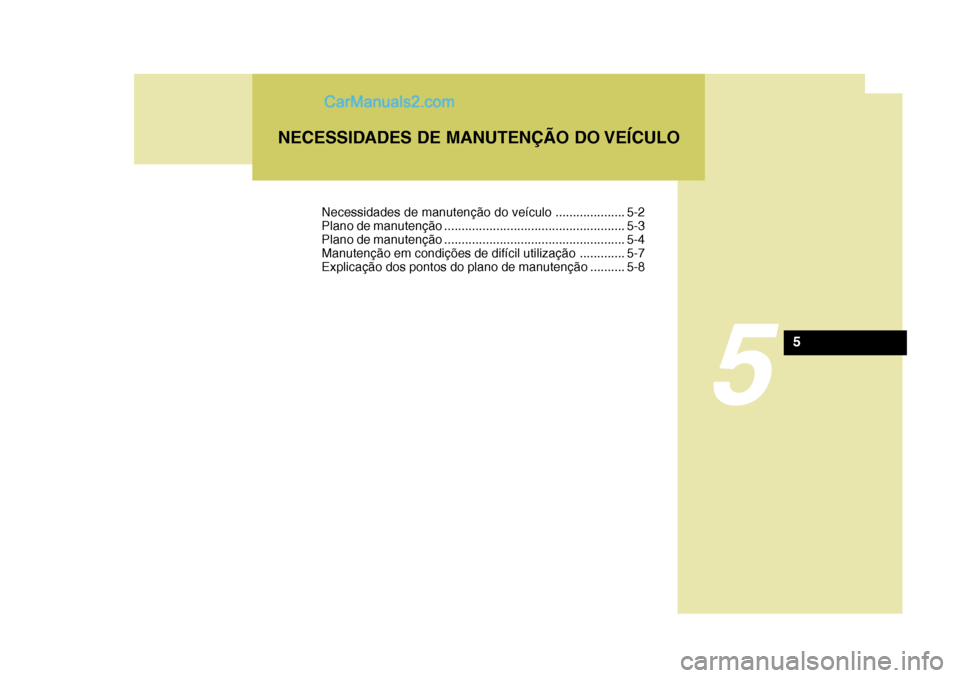

NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
5
Necessidades de manutenção do veículo .................... 5-2
Plano de manutenção .................................................... 5-3
Plano de manutenção .................................................... 5-4
Manutenção em condições de difícil utilização ............. 5-7
Explicação dos pontos do plano de manutenção .......... 5-8

5NECESSIDADES DE MANUTENÇÃO DO VEÍCULO

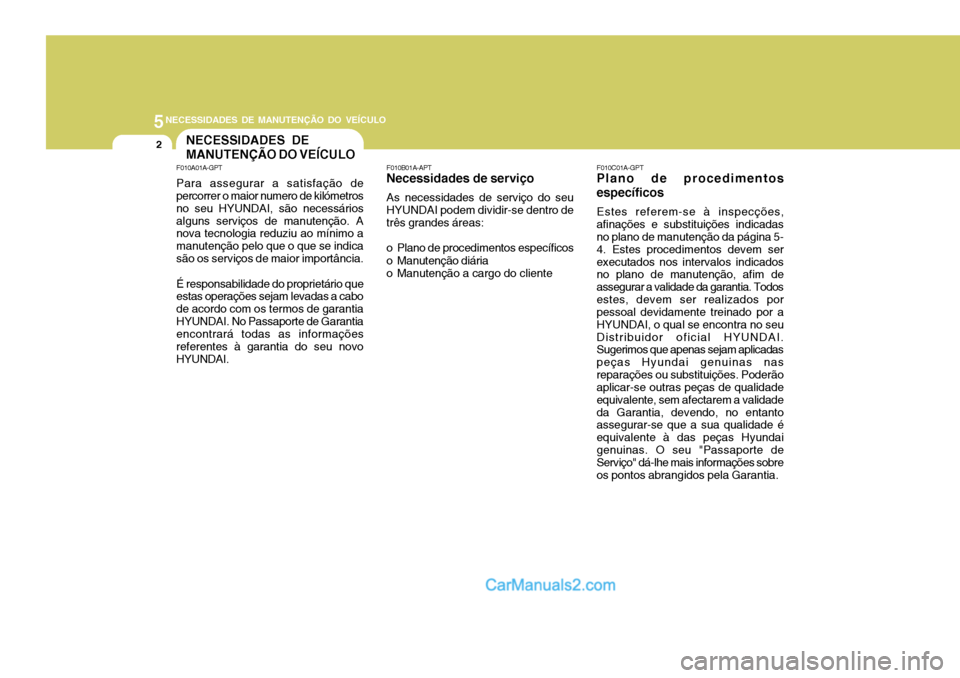

2NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
F010C01A-GPT
Plano de procedimentosespecíficos
Estes referem-se à inspecções,
afinações e substituições indicadas no plano de manutenção da página 5- 4. Estes procedimentos devem serexecutados nos intervalos indicados no plano de manutenção, afim de assegurar a validade da garantia. Todosestes, devem ser realizados por pessoal devidamente treinado por a HYUNDAI, o qual se encontra no seuDistribuidor oficial HYUNDAI. Sugerimos que apenas sejam aplicadas peças Hyundai genuinas nasreparações ou substituições. Poderão aplicar-se outras peças de qualidade equivalente, sem afectarem a validadeda Garantia, devendo, no entanto assegurar-se que a sua qualidade é equivalente à das peças Hyundaigenuinas. O seu "Passaporte de Serviço" dá-lhe mais informações sobre os pontos abrangidos pela Garantia.
F010A01A-GPT Para assegurar a satisfação de percorrer o maior numero de kilómetros no seu HYUNDAI, são necessáriosalguns serviços de manutenção. A nova tecnologia reduziu ao mínimo a manutenção pelo que o que se indicasão os serviços de maior importância. É responsabilidade do proprietário que estas operações sejam levadas a cabo de acordo com os termos de garantiaHYUNDAI. No Passaporte de Garantia encontrará todas as informações referentes à garantia do seu novoHYUNDAI.
F010B01A-APT
Necessidades de serviço
As necessidades de serviço do seuHYUNDAI podem dividir-se dentro de três grandes áreas:
o Plano de procedimentos específicos
o Manutenção diária
o Manutenção a cargo do cliente

5
NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
3PLANO DE MANUTENÇÃO

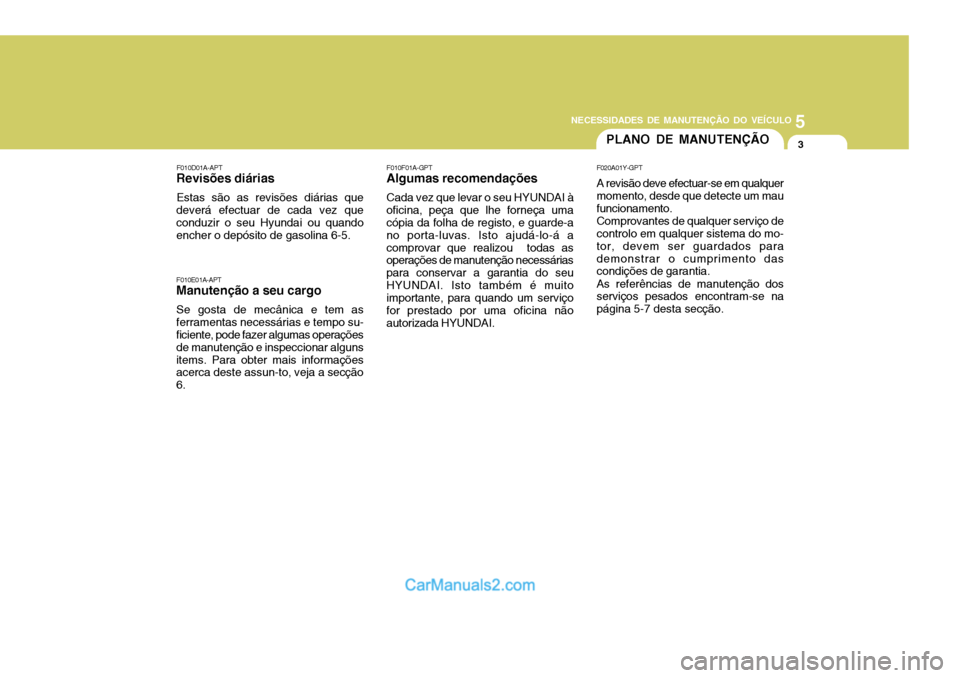

F010E01A-APT
Manutenção a seu cargo
Se gosta de mecânica e tem as ferramentas necessárias e tempo su- ficiente, pode fazer algumas operações de manutenção e inspeccionar algunsitems. Para obter mais informações acerca deste assun-to, veja a secção 6. F010F01A-GPT
Algumas recomendações
Cada vez que levar o seu HYUNDAI à
oficina, peça que lhe forneça uma cópia da folha de registo, e guarde-a no porta-luvas. Isto ajudá-lo-á acomprovar que realizou todas as operações de manutenção necessárias para conservar a garantia do seuHYUNDAI. Isto também é muito importante, para quando um serviço for prestado por uma oficina nãoautorizada HYUNDAI. F020A01Y-GPT A revisão deve efectuar-se em qualquer momento, desde que detecte um mau funcionamento. Comprovantes de qualquer serviço de controlo em qualquer sistema do mo- tor, devem ser guardados parademonstrar o cumprimento das condições de garantia. As referências de manutenção dos serviços pesados encontram-se na página 5-7 desta secção.
F010D01A-APT
Revisões diárias
Estas são as revisões diárias que
deverá efectuar de cada vez que conduzir o seu Hyundai ou quando encher o depósito de gasolina 6-5.

5NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
4
60 48R I
R II
R
I 7560
R
II I I
Nota : (1) Para cada 40000 km: "R". (2) Para cada 160000 km: "R" (3) TODOS OS 48 MESES OU 96,000KM, O QUE OCURRER PRIMEIRO : "I".
NO.
1 2 3 45678 9
10 1112 Veja Nota (1)Veja Nota (2)Veja Nota (3)
SISTEMA DE CONTROLO E GESTÃO DO MOTOR (GASOLINA)ÓLEO E FILTRO DE ÓLEO DO MOTORCORREIAFILTRO DE COMBUSTÍVEL (TIPO MPI) LINHAS DE COMBUSTÍVEL, TUBOS E LIGAÇÕES TUBO DE RESPIPO E TAMPÃO DO DEPÓSITOTUBOS DE VENTILAÇÃO DO CÁRTERFILTRO DE ARVELAS DE IGNIÇÃO (2,4L)VELAS DE IGNIÇÃO (3.3L-Têm um revestimento de irídio) FOLGA DE VALVULAS CANISTER DO FILTRO DO AR CONTROLO ELECTRÓNICO DO ACELERADOR

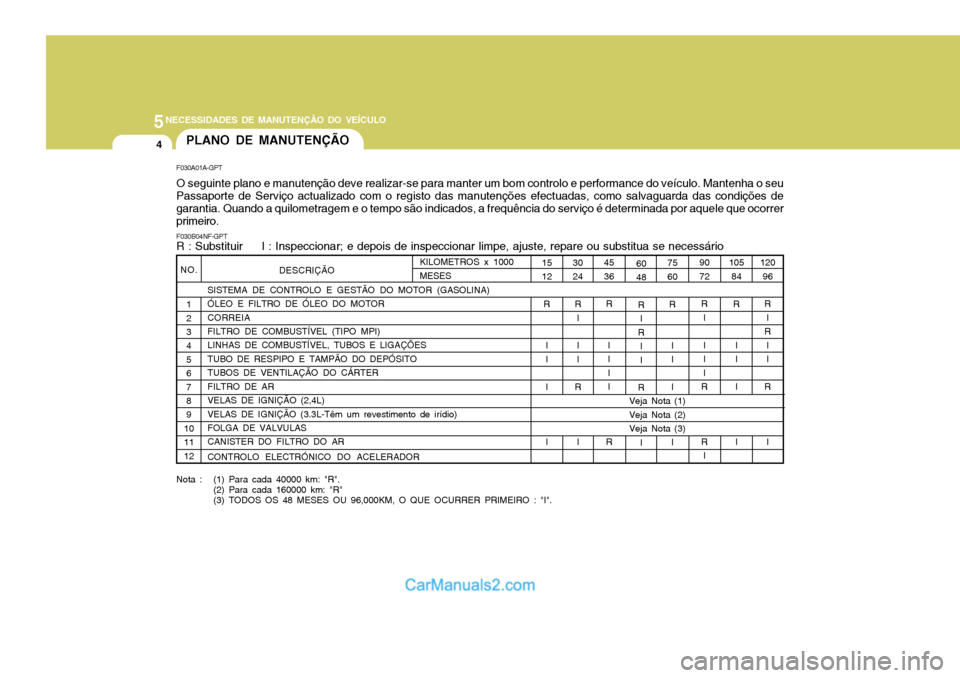

F030A01A-GPT O seguinte plano e manutenção deve realizar-se para manter um bom controlo e performance do veículo. Mantenha o seu Passaporte de Serviço actualizado com o registo das manutenções efectuadas, como salvaguarda das condições de garantia. Quando a quilometragem e o tempo são indicados, a frequência do serviço é determinada por aquele que ocorrerprimeiro. F030B04NF-GPT R : Substituir I : Inspeccionar; e depois de inspeccionar limpe, ajuste, repare ou substitua se necessário
PLANO DE MANUTENÇÃO
120
96
R I
R I I
R
I
105
84
R
II I I
90 72
R I I II
R R
I
45 36
R
III I
R
30 24
R I I I
R
I
1512
R
II I IKILOMETROS x 1000 MESESDESCRIÇÃO

5
NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
5
30 24 R
I
R
I I I
1512
R
I I I
SISTEMA DE CONTROLO DE MANUTENÇÃO DO MOTOR (DIESEL)OLEO E FILTRO DO MOTOR Veja Nota (1) FILTRO DO AR
FILTRO DO COMBUSTÍVEL Veja Nota (3) CORREIA DA DIRECÇÃO ASSISTIDA E DO ALTERNADOR & AR CONDICIONADO LINHAS DE COMBUSTÍVEL, TUBOS E LIGAÇÕES MANGUEIRA DE VÁCUO (PARA O VGT E CORPO DO ACELERADOR)
N°.
1 2 34 5 6
F030D02MC-GPT KILOMETROS X 1000 MESES
R : Substituir I : Inspeccionar; e depois de inspeccionar limpe, ajuste, repare ou substitua se necessário
NOTA : (1) CADA 500 KM OU ANTES DE UMA VIAGEM LONGA : "I"
(2) CADA 10,000 KM OU 12 MESES : "R"
(3) SE AS ESPECIFICAÇÕES DO GASÓLEO NÃO ESTIVEREM DE ACORDO COM AS NORMAS EUROPEIAS EN590,SUBSTITUA-O MAIS FREQUENTEMENTE. CONSULTE UM CONCESSIONÁRIO HYUNDAI AUTORIZADO PARA OBTERMAIS DETALHES. DESCRIÇÃO
120
96
R
I
R
I I I
105
84
R
I I I
9072
R R R I I I
7560
R
I I I
6048
R
I
R
I I I
4536
R R
I I
Veja Nota (2)
Apenas E.C Exceto E.C

5NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
6
NO.1 2345 6789
10 1112 1314 15 MANUTENÇÃO GERAL SISTEMA DE ARREFECIMENTO LIQUIDO DE ARREFECIMENTOÓLEO DA CAIXA DE VELOCIDADES MANUALÓLEO E FILTRO DA CAIXA AUTOMÁTICATUBOS E CABOS DE TRAVÃO ÓLEO DE TRAVÃOTAMBOR DO TRAVÃO DE TRAZ, CALÇOS E TRAVÃO DE MÃOPASTILHAS DE TRAVÃO / PINÇASE DISCOSCANO DE ESCAPE E PANELAPARAFUSOS DE SUPORTE DA SUSPENÇÃOCAIXA DE DIRECÇÃO, TIRANTES E FOLES/ROTULAS DOS TIRANTES DEDIRECÇÃO, ROTULA DO BRAÇO SUPERIOR DA SUSPENSÃOBOMBA DA DIRECÇÃO ASSISTIDA, CORREIA E TUBOSSEMI-EIXOS E FOLESREFRIGERANTE DO AR CONDICIONADOFILTRO DE AR DO SISTEMA DE CLIMATIZAÇÃO(PARA O EVAPORADOR E UNIDADE DE VENTILAÇÃO)
F030C01NF-GPT R : Substituir I : Inspeccionar; e depois de inspeccionar limpe, ajuste, repare ou substitua se necessário
120
96
I I II I IIIII I I II
R
105
84
I I II I I II I I II
R
9072
I I
R
I I IIIII I I II
R
7560
I I II I I II I I II
R
6048
I I II I IIIII I I II
R
4536
I I II I I II I I II
R
3024
I I II I IIIII I I II
R
1512
I I II I I II I I II
R
KILOMETROS x 1000MESES
Veja Nota (1) Veja Nota (2)
Apenas E.C Excepto E.C
Nota : (1) SUBSTITUA O FLUIDO DE ARREFECIMENTO PELA PRIMEIRA VEZ AOS 100,000KM OU APÓS 60 MESES. EM SEGUIDA, SUBSTITUA-O AS CADA 45,000KM OU 24 MESES.
(2) TODOS OS 24 MESES OU 45,000 KM, O QUE OCURRER PRIMEIRO : "R"
DESCRIÇÃO
Apenas E.C Excepto E.C

5
NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
7

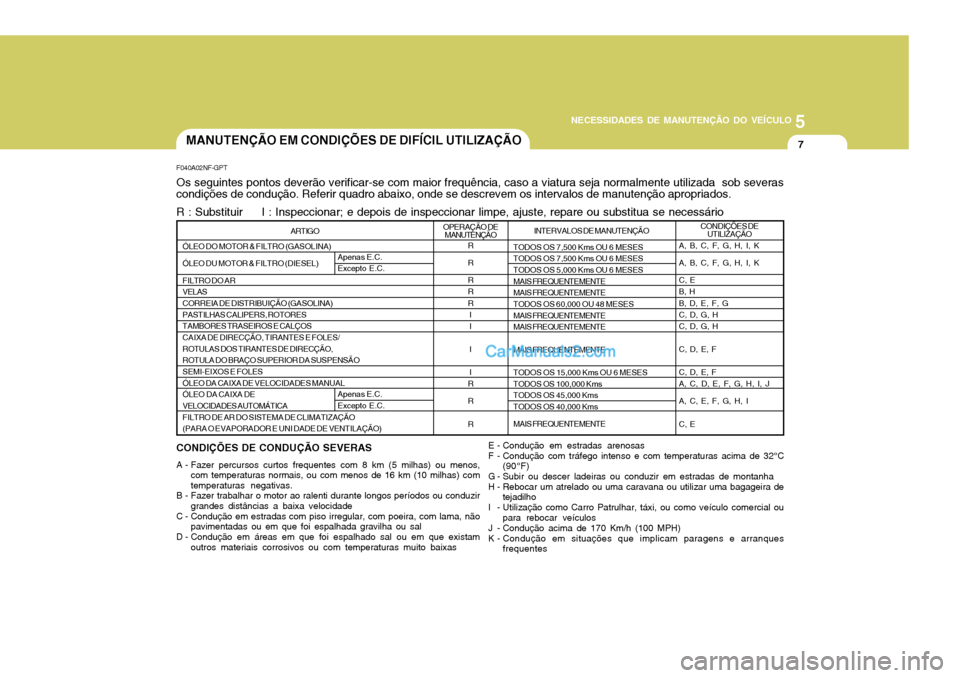

F040A02NF-GPT Os seguintes pontos deverão verificar-se com maior frequência, caso a viatura seja normalmente utilizada sob severas condições de condução. Referir quadro abaixo, onde se descrevem os intervalos de manutenção apropriados. R : Substituir I : Inspeccionar; e depois de inspeccionar limpe, ajuste, repare ou substitua se necessário MANUTENÇÃO EM CONDIÇÕES DE DIFÍCIL UTILIZAÇÃO
CONDIÇÕES DE CONDUÇÃO SEVERAS
A - Fazer percursos curtos frequentes com 8 km (5 milhas) ou menos,
com temperaturas normais, ou com menos de 16 km (10 milhas) com temperaturas negativas.
B - Fazer trabalhar o motor ao ralenti durante longos períodos ou conduzir grandes distâncias a baixa velocidade
C - Condução em estradas com piso irregular, com poeira, com lama, não pavimentadas ou em que foi espalhada gravilha ou sal
D - Condução em áreas em que foi espalhado sal ou em que existam outros materiais corrosivos ou com temperaturas muito baixas E - Condução em estradas arenosas
F - Condução com tráfego intenso e com temperaturas acima de 32°C
(90°F)
G - Subir ou descer ladeiras ou conduzir em estradas de montanha
H - Rebocar um atrelado ou uma caravana ou utilizar uma bagageira de tejadilho
I - Utilização como Carro Patrulhar, táxi, ou como veículo comercial ou para rebocar veículos
J - Condução acima de 170 Km/h (100 MPH)
K - Condução em situações que implicam paragens e arranques frequentes
Apenas E.C. Excepto E.C. R R R R R
I I II
R R R
ARTIGO
CONDIÇÕES DE
UTILIZAÇÃO
OPERAÇÃO DE
MANUTENÇÃO
TODOS OS 7,500 Kms OU 6 MESES TODOS OS 7,500 Kms OU 6 MESES TODOS OS 5,000 Kms OU 6 MESES MAIS FREQUENTEMENTEMAIS FREQUENTEMENTE TODOS OS 60,000 OU 48 MESES MAIS FREQUENTEMENTEMAIS FREQUENTEMENTE MAIS FREQUENTEMENTETODOS OS 15,000 Kms OU 6 MESES TODOS OS 100,000 KmsTODOS OS 45,000 Kms TODOS OS 40,000 Kms MAIS FREQUENTEMENTEINTERVALOS DE MANUTENÇÃO
ÓLEO DO MOTOR & FILTRO (GASOLINA)ÓLEO DU MOTOR & FILTRO (DIESEL)FILTRO DO AR VELAS CORREIA DE DISTRIBUIÇÃO (GASOLINA) PASTILHAS CALIPERS, ROTORESTAMBORES TRASEIROS E CALÇOS CAIXA DE DIRECÇÃO, TIRANTES E FOLES/ ROTULAS DOS TIRANTES DE DIRECÇÃO,ROTULA DO BRAÇO SUPERIOR DA SUSPENSÃO SEMI-EIXOS E FOLES ÓLEO DA CAIXA DE VELOCIDADES MANUALÓLEO DA CAIXA DE VELOCIDADES AUTOMÁTICA FILTRO DE AR DO SISTEMA DE CLIMATIZAÇÃO(PARA O EVAPORADOR E UNI DADE DE VENTILAÇÃO)
A, B, C, F, G, H, I, K A, B, C, F, G, H, I, K C, E B, H B, D, E, F, G C, D, G, HC, D, G, H C, D, E, FC, D, E, F A, C, D, E, F, G, H, I, J A, C, E, F, G, H, I C, E
Apenas E.C. Excepto E.C.

5NECESSIDADES DE MANUTENÇÃO DO VEÍCULO

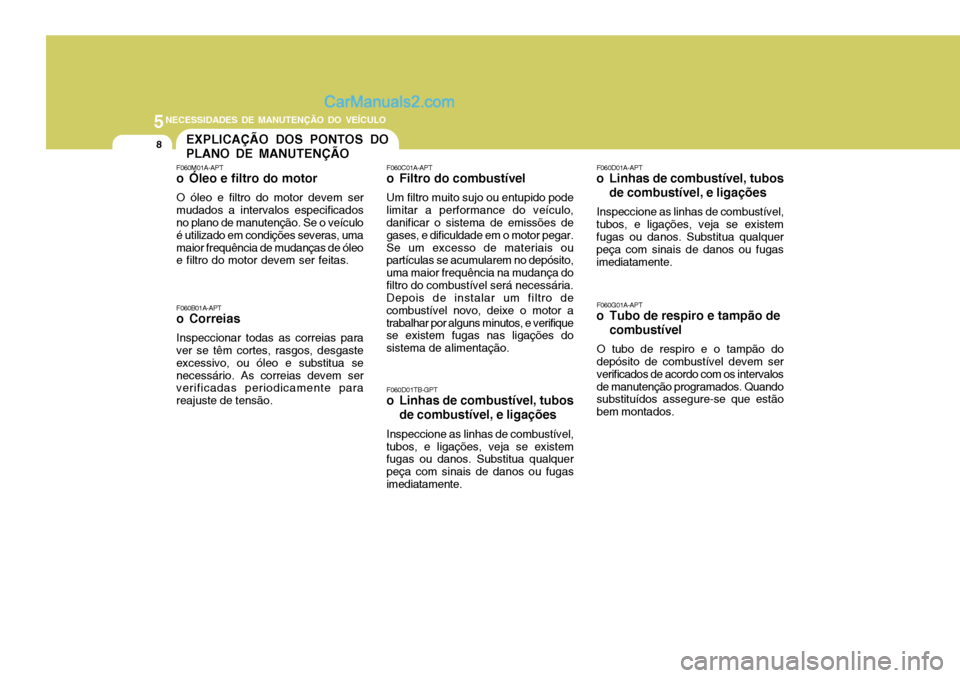

8EXPLICAÇÃO DOS PONTOS DO PLANO DE MANUTENÇÃO
F060M01A-APT
o Óleo e filtro do motor O óleo e filtro do motor devem ser mudados a intervalos especificados no plano de manutenção. Se o veículo é utilizado em condições severas, umamaior frequência de mudanças de óleo e filtro do motor devem ser feitas. F060B01A-APT
o Correias Inspeccionar todas as correias para ver se têm cortes, rasgos, desgaste excessivo, ou óleo e substitua senecessário. As correias devem ser verificadas periodicamente para reajuste de tensão. F060C01A-APT
o Filtro do combustível
Um filtro muito sujo ou entupido pode
limitar a performance do veículo, danificar o sistema de emissões de gases, e dificuldade em o motor pegar.Se um excesso de materiais ou partículas se acumularem no depósito, uma maior frequência na mudança dofiltro do combustível será necessária. Depois de instalar um filtro de combustível novo, deixe o motor atrabalhar por alguns minutos, e verifique se existem fugas nas ligações do sistema de alimentação. F060D01A-APT
o Linhas de combustível, tubos
de combustível, e ligações
Inspeccione as linhas de combustível,
tubos, e ligações, veja se existem fugas ou danos. Substitua qualquer peça com sinais de danos ou fugasimediatamente.
F060G01A-APT
o Tubo de respiro e tampão de
combustível
O tubo de respiro e o tampão do depósito de combustível devem ser verificados de acordo com os intervalosde manutenção programados. Quando substituídos assegure-se que estão bem montados.
F060D01TB-GPT
o Linhas de combustível, tubos
de combustível, e ligações
Inspeccione as linhas de combustível,
tubos, e ligações, veja se existem fugas ou danos. Substitua qualquer peça com sinais de danos ou fugasimediatamente.

5
NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
9

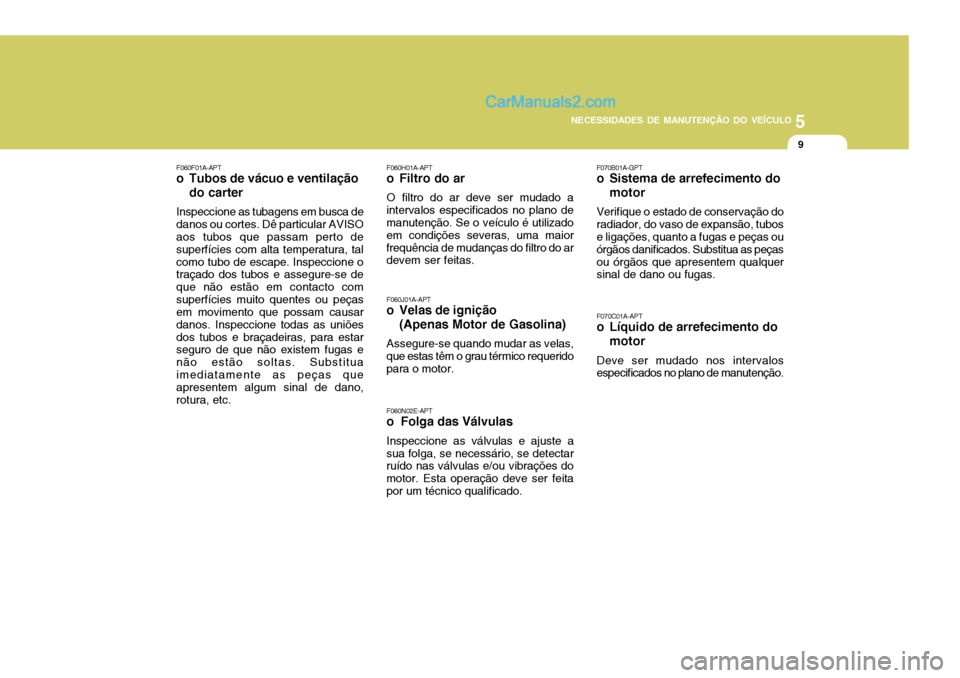

F060H01A-APT
o Filtro do ar
O filtro do ar deve ser mudado a
intervalos especificados no plano de manutenção. Se o veículo é utilizado em condições severas, uma maiorfrequência de mudanças do filtro do ar devem ser feitas.
F060J01A-APT
o Velas de ignição
(Apenas Motor de Gasolina)
Assegure-se quando mudar as velas,que estas têm o grau térmico requerido para o motor. F070B01A-GPT
o Sistema de arrefecimento do
motor
Verifique o estado de conservação do radiador, do vaso de expansão, tubos e ligações, quanto a fugas e peças ou órgãos danificados. Substitua as peçasou órgãos que apresentem qualquer sinal de dano ou fugas. F070C01A-APT
o Líquido de arrefecimento do motor
Deve ser mudado nos intervalos especificados no plano de manutenção.
F060N02E-APT
o Folga das Válvulas
Inspeccione as válvulas e ajuste a
sua folga, se necessário, se detectarruído nas válvulas e/ou vibrações do motor. Esta operação deve ser feitapor um técnico qualificado.
F060F01A-APT
o Tubos de vácuo e ventilação
do carter
Inspeccione as tubagens em busca dedanos ou cortes. Dê particular AVISO aos tubos que passam perto de superfícies com alta temperatura, talcomo tubo de escape. Inspeccione o traçado dos tubos e assegure-se de que não estão em contacto comsuperfícies muito quentes ou peças em movimento que possam causar danos. Inspeccione todas as uniõesdos tubos e braçadeiras, para estar seguro de que não existem fugas e não estão soltas. Substituaimediatamente as peças que apresentem algum sinal de dano, rotura, etc.

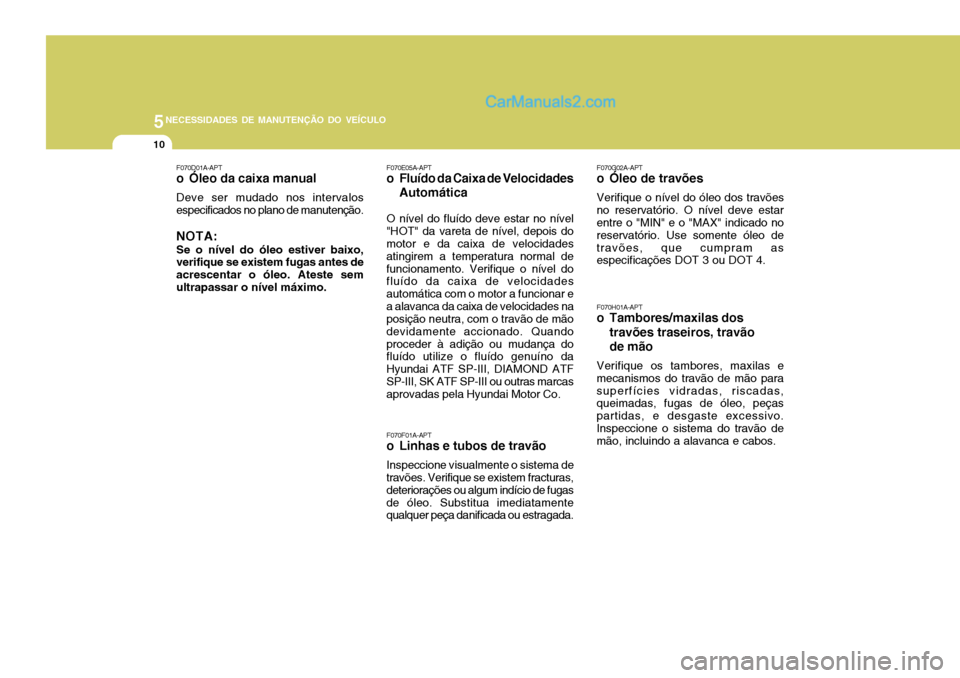

5NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
10
F070F01A-APT
o Linhas e tubos de travão
Inspeccione visualmente o sistema de
travões. Verifique se existem fracturas, deteriorações ou algum indício de fugasde óleo. Substitua imediatamente qualquer peça danificada ou estragada. F070G02A-APT
o Óleo de travões
Verifique o nível do óleo dos travões
no reservatório. O nível deve estarentre o "MIN" e o "MAX" indicado no reservatório. Use somente óleo detravões, que cumpram as especificações DOT 3 ou DOT 4.
F070H01A-APT
o Tambores/maxilas dos
travões traseiros, travão de mão
Verifique os tambores, maxilas e
mecanismos do travão de mão para superfícies vidradas, riscadas, queimadas, fugas de óleo, peças partidas, e desgaste excessivo.Inspeccione o sistema do travão de mão, incluindo a alavanca e cabos.
F070D01A-APT
o Óleo da caixa manual Deve ser mudado nos intervalos especificados no plano de manutenção. NOTA: Se o nível do óleo estiver baixo, verifique se existem fugas antes de acrescentar o óleo. Ateste semultrapassar o nível máximo.
F070E05A-APT
o Fluído da Caixa de Velocidades
Automática
O nível do fluído deve estar no nível
"HOT" da vareta de nível, depois do motor e da caixa de velocidades atingirem a temperatura normal defuncionamento. Verifique o nível do fluído da caixa de velocidades automática com o motor a funcionar ea alavanca da caixa de velocidades na posição neutra, com o travão de mão devidamente accionado. Quandoproceder à adição ou mudança do fluído utilize o fluído genuíno da Hyundai ATF SP-III, DIAMOND ATFSP-III, SK ATF SP-III ou outras marcas aprovadas pela Hyundai Motor Co.
