Hyundai Sonata

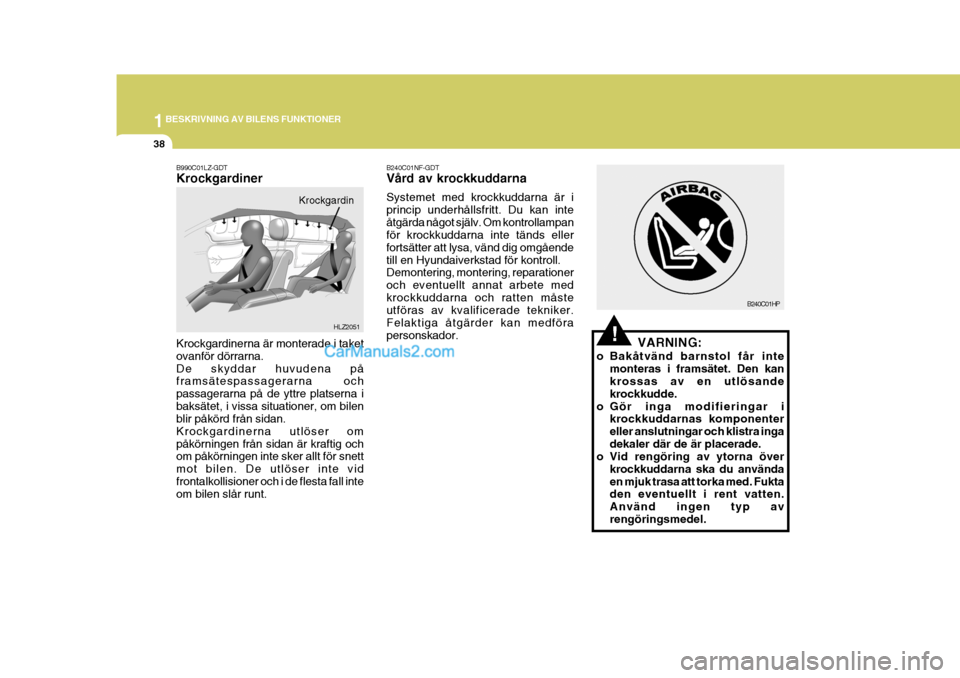

1BESKRIVNING AV BILENS FUNKTIONER
38
!
B240C01HP
VARNING:
o Bakåtvänd barnstol får inte monteras i framsätet. Den kan krossas av en utlösande krockkudde.
o Gör inga modifieringar i krockkuddarnas komponentereller anslutningar och klistra ingadekaler där de är placerade.
o Vid rengöring av ytorna över
krockkuddarna ska du användaen mjuk trasa att torka med. Fukta den eventuellt i rent vatten. Använd ingen typ avrengöringsmedel.
B240C01NF-GDT Vård av krockkuddarna Systemet med krockkuddarna är i princip underhållsfritt. Du kan inteåtgärda något själv. Om kontrollampan för krockkuddarna inte tänds eller fortsätter att lysa, vänd dig omgåendetill en Hyundaiverkstad för kontroll. Demontering, montering, reparationer och eventuellt annat arbete medkrockkuddarna och ratten måste utföras av kvalificerade tekniker. Felaktiga åtgärder kan medförapersonskador.
B990C01LZ-GDT Krockgardiner Krockgardinerna är monterade i taket ovanför dörrarna.De skyddar huvudena på framsätespassagerarna och passagerarna på de yttre platserna ibaksätet, i vissa situationer, om bilen blir påkörd från sidan. Krockgardinerna utlöser ompåkörningen från sidan är kraftig och om påkörningen inte sker allt för snett mot bilen. De utlöser inte vidfrontalkollisioner och i de flesta fall inte om bilen slår runt.
HLZ2051
Krockgardin

1
BESKRIVNING AV BILENS FUNKTIONER
39

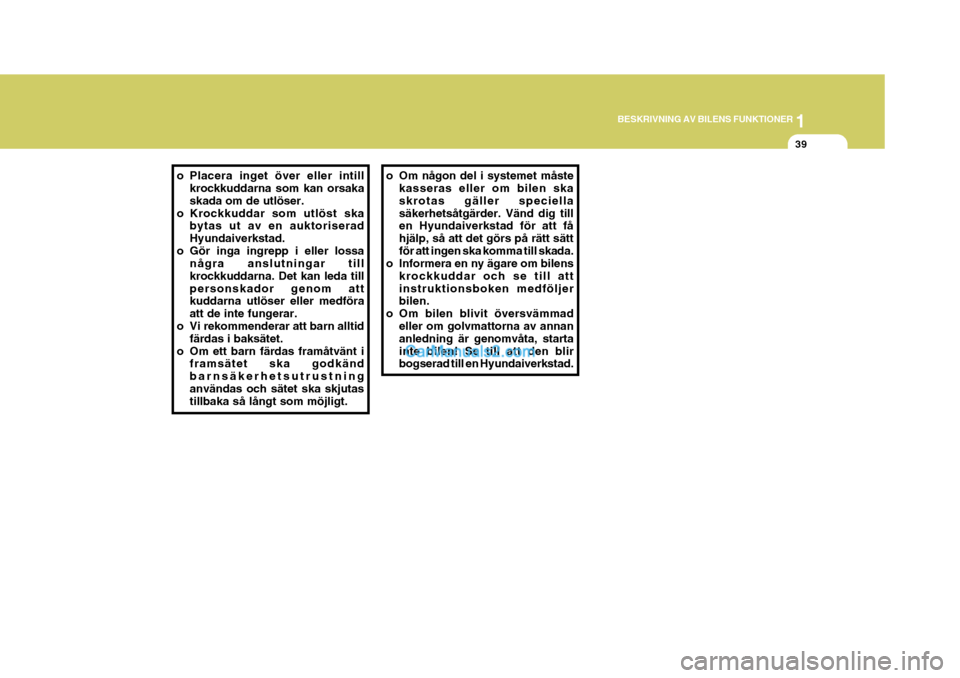

o Placera inget över eller intill
krockkuddarna som kan orsaka skada om de utlöser.
o Krockkuddar som utlöst ska bytas ut av en auktoriseradHyundaiverkstad.
o Gör inga ingrepp i eller lossa några anslutningar tillkrockkuddarna. Det kan leda tillpersonskador genom att kuddarna utlöser eller medföra att de inte fungerar.
o Vi rekommenderar att barn alltid färdas i baksätet.
o Om ett barn färdas framåtvänt i framsätet ska godkändbarnsäkerhetsutrustninganvändas och sätet ska skjutas tillbaka så långt som möjligt.o Om någon del i systemet måstekasseras eller om bilen ska skrotas gäller speciellasäkerhetsåtgärder. Vänd dig till en Hyundaiverkstad för att få hjälp, så att det görs på rätt sättför att ingen ska komma till skada.
o Informera en ny ägare om bilens
krockkuddar och se till attinstruktionsboken medföljer bilen.
o Om bilen blivit översvämmad
eller om golvmattorna av annananledning är genomvåta, starta inte bilen! Se till att den blir bogserad till en Hyundaiverkstad.

1BESKRIVNING AV BILENS FUNKTIONER

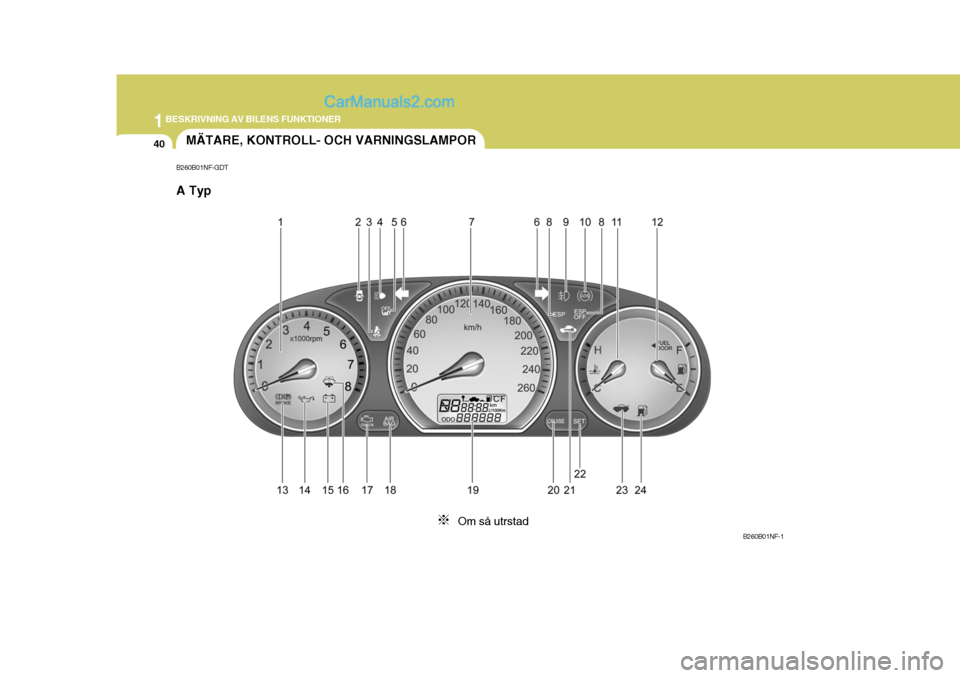

40MÄTARE, KONTROLL- OCH VARNINGSLAMPOR
B260B01NF-GDT A Typ
B260B01NF-1
Om så utrstad

1
BESKRIVNING AV BILENS FUNKTIONER
41

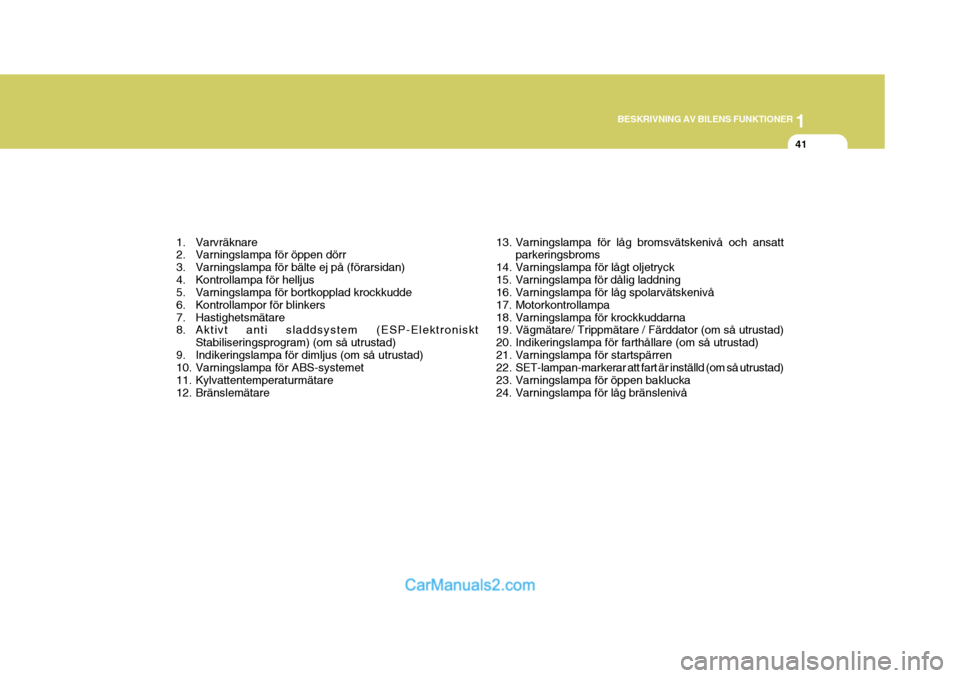

1. Varvräknare
2. Varningslampa för öppen dörr
3. Varningslampa för bälte ej på (förarsidan)
4. Kontrollampa för helljus
5. Varningslampa för bortkopplad krockkudde
6. Kontrollampor för blinkers
7. Hastighetsmätare
8. Aktivt anti sladdsystem (ESP-Elektroniskt Stabiliseringsprogram) (om så utrustad)
9. Indikeringslampa för dimljus (om så utrustad)
10. Varningslampa för ABS-systemet
11. Kylvattentemperaturmätare
12. Bränslemätare 13. Varningslampa för låg bromsvätskenivå och ansatt
parkeringsbroms
14. Varningslampa för lågt oljetryck
15. Varningslampa för dålig laddning
16. Varningslampa för låg spolarvätskenivå
17. Motorkontrollampa
18. Varningslampa för krockkuddarna
19. Vägmätare/ Trippmätare / Färddator (om så utrustad)
20. Indikeringslampa för farthållare (om så utrustad)
21. Varningslampa för startspärren
22. SET-lampan-markerar att fart är inställd (om så utrustad)
23. Varningslampa för öppen baklucka
24. Varningslampa för låg bränslenivå

1BESKRIVNING AV BILENS FUNKTIONER
42

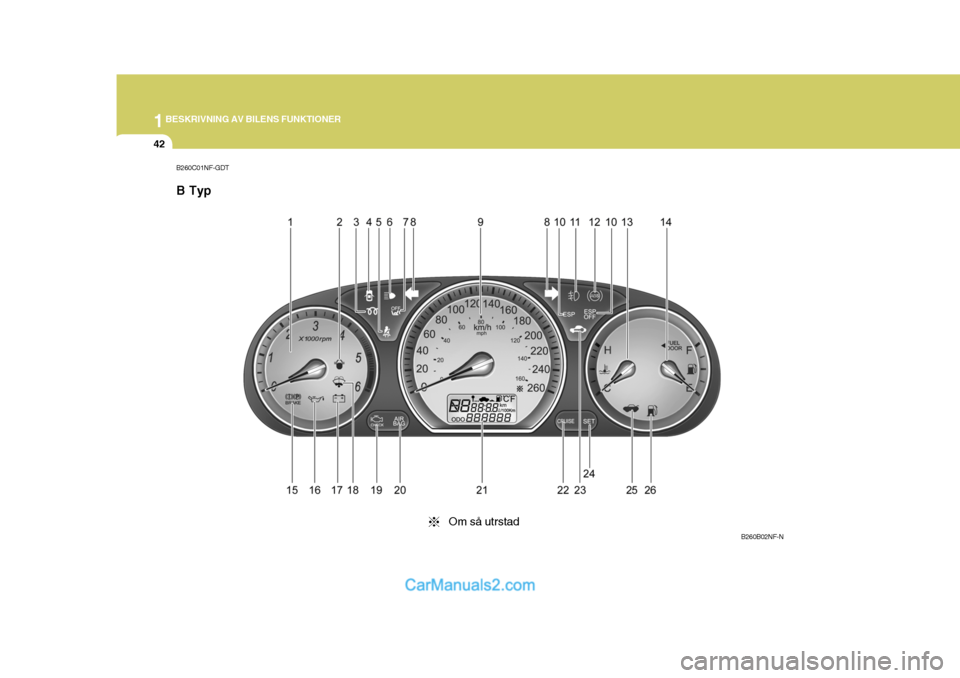

B260C01NF-GDT B Typ
B260B02NF-N
Om så utrstad

1
BESKRIVNING AV BILENS FUNKTIONER
43

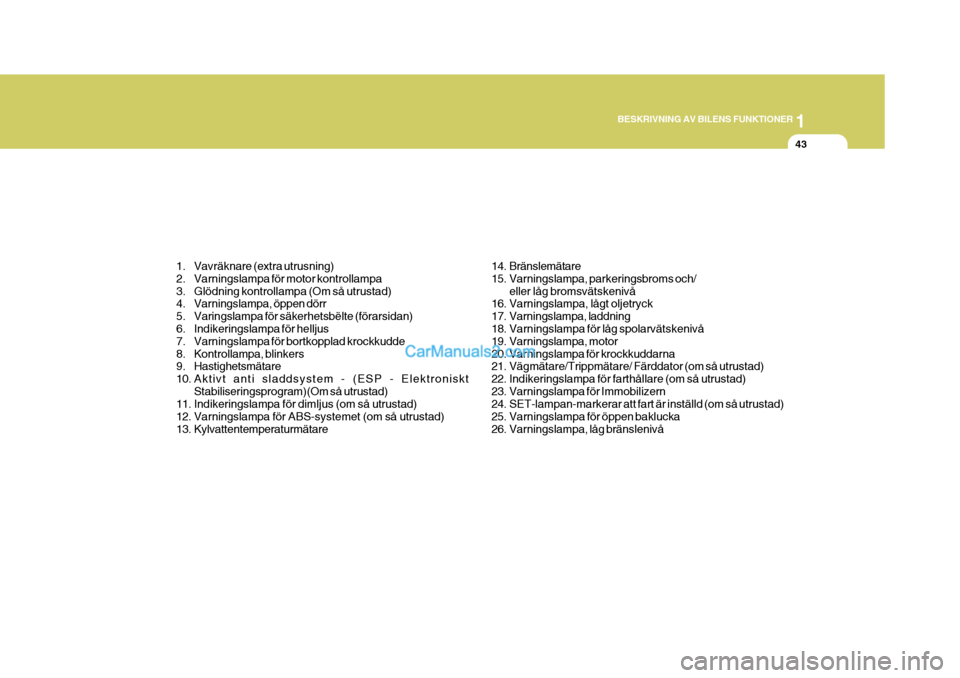

1. Vavräknare (extra utrusning)
2. Varningslampa för motor kontrollampa
3. Glödning kontrollampa (Om så utrustad)
4. Varningslampa, öppen dörr
5. Varingslampa för säkerhetsbëlte (förarsidan)
6. Indikeringslampa för helljus
7. Varningslampa för bortkopplad krockkudde
8. Kontrollampa, blinkers
9. Hastighetsmätare
10. Aktivt anti sladdsystem - (ESP - Elektroniskt Stabiliseringsprogram)(Om så utrustad)
11. Indikeringslampa för dimljus (om så utrustad)
12. Varningslampa för ABS-systemet (om så utrustad)
13. Kylvattentemperaturmätare 14. Bränslemätare
15. Varningslampa, parkeringsbroms och/
eller låg bromsvätskenivå
16. Varningslampa, lågt oljetryck
17. Varningslampa, laddning
18. Varningslampa för låg spolarvätskenivå
19. Varningslampa, motor
20. Varningslampa för krockkuddarna
21. Vägmätare/Trippmätare/ Färddator (om så utrustad)
22. Indikeringslampa för farthållare (om så utrustad)
23. Varningslampa för Immobilizern
24. SET-lampan-markerar att fart är inställd (om så utrustad)
25. Varningslampa för öppen baklucka
26. Varningslampa, låg bränslenivå

1BESKRIVNING AV BILENS FUNKTIONER

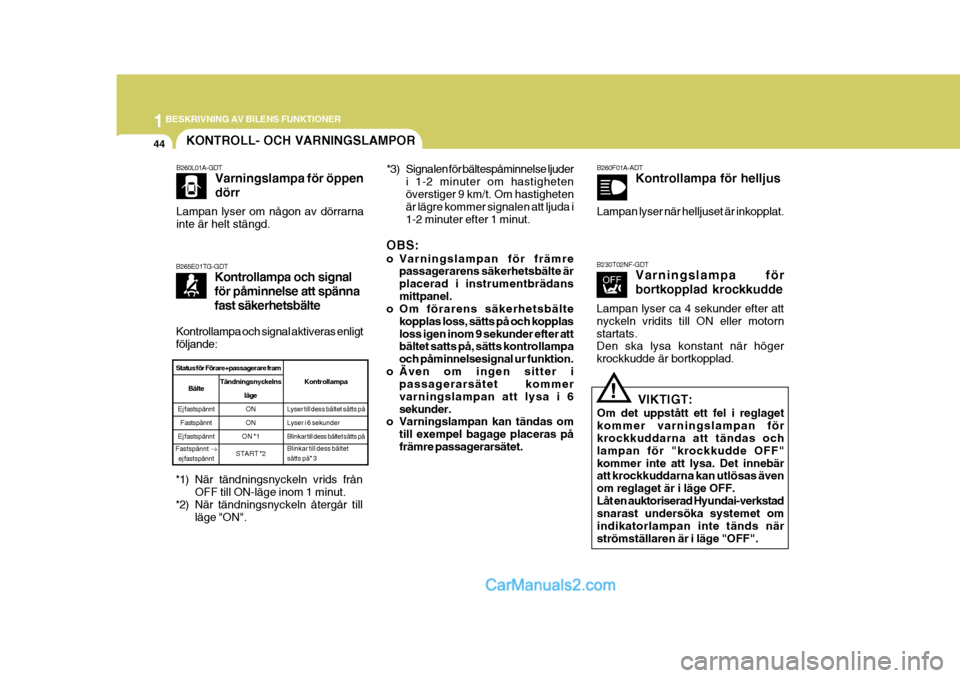

44KONTROLL- OCH VARNINGSLAMPOR
B260L01A-GDT Varningslampa för öppen dörr
Lampan lyser om någon av dörrarna inte är helt stängd.
B260F01A-ADT Kontrollampa för helljus
Lampan lyser när helljuset är inkopplat.
B230T02NF-GDT Varningslampa för bortkopplad krockkudde
Lampan lyser ca 4 sekunder efter att nyckeln vridits till ON eller motornstartats. Den ska lysa konstant när höger krockkudde är bortkopplad.
! VIKTIGT:
Om det uppstått ett fel i reglaget kommer varningslampan för krockkuddarna att tändas och lampan för "krockkudde OFF"kommer inte att lysa. Det innebär att krockkuddarna kan utlösas även om reglaget är i läge OFF.Låt en auktoriserad Hyundai-verkstad snarast undersöka systemet om indikatorlampan inte tänds närströmställaren är i läge "OFF".
B265E01TG-GDT Kontrollampa och signal för påminnelse att spännafast säkerhetsbälte
Kontrollampa och signal aktiveras enligt följande:
Kontrollampa
Lyser till dess bältet sätts på Lyser i 6 sekunder
Blinkar till dess bältet sätts på Blinkar till dess bältet sätts på* 3
Status för Förare+passagerare fram
Bälte
Ej fastspännt Fastspännt
Ej fastspännt
Fastspännt
ej fastspännt Tändningsnyckelns
lägeON ON
ON *1
START *2
*1) När tändningsnyckeln vrids från OFF till ON-läge inom 1 minut.
*2) När tändningsnyckeln återgår till läge "ON". *3) Signalen för bältespåminnelse ljuder
i 1-2 minuter om hastigheten överstiger 9 km/t. Om hastigheten är lägre kommer signalen att ljuda i 1-2 minuter efter 1 minut.
OBS:
o Varningslampan för främre passagerarens säkerhetsbälte är placerad i instrumentbrädansmittpanel.
o Om förarens säkerhetsbälte
kopplas loss, sätts på och kopplasloss igen inom 9 sekunder efter att bältet satts på, sätts kontrollampa och påminnelsesignal ur funktion.
o Även om ingen sitter i passagerarsätet kommervarningslampan att lysa i 6sekunder.
o Varningslampan kan tändas om
till exempel bagage placeras påfrämre passagerarsätet.

1
BESKRIVNING AV BILENS FUNKTIONER
45
!

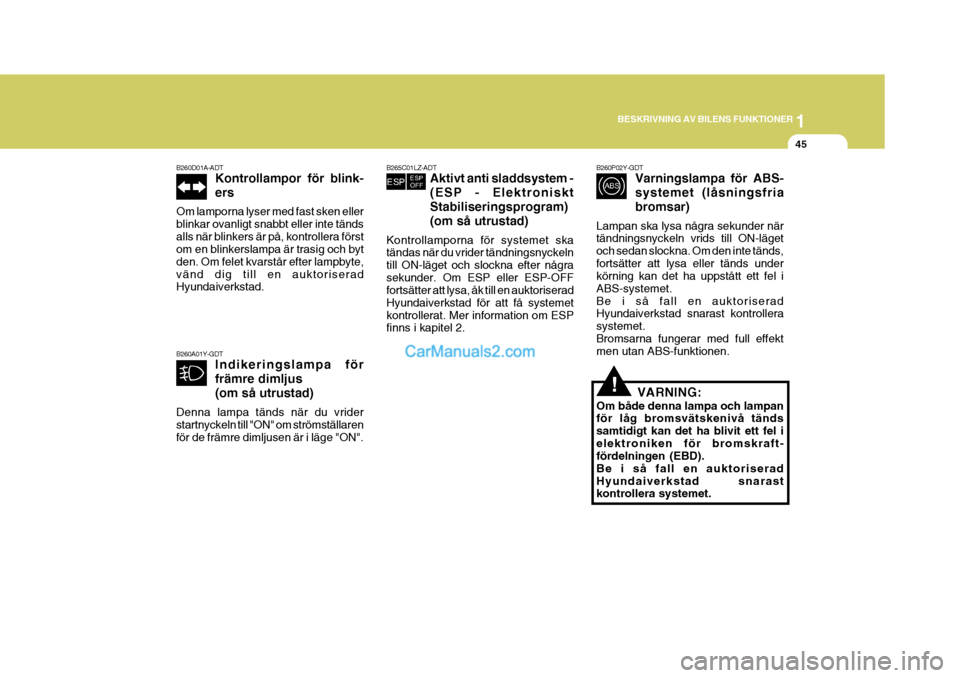

B260P02Y-GDT
Varningslampa för ABS- systemet (låsningsfriabromsar)
Lampan ska lysa några sekunder när tändningsnyckeln vrids till ON-läget och sedan slockna. Om den inte tänds,fortsätter att lysa eller tänds under körning kan det ha uppstått ett fel i ABS-systemet.Be i så fall en auktoriserad Hyundaiverkstad snarast kontrollera systemet.Bromsarna fungerar med full effekt men utan ABS-funktionen.
VARNING:
Om både denna lampa och lampan för låg bromsvätskenivå tänds samtidigt kan det ha blivit ett fel ielektroniken för bromskraft- fördelningen (EBD). Be i så fall en auktoriseradHyundaiverkstad snarast kontrollera systemet.
B265C01LZ-ADT Aktivt anti sladdsystem - (ESP - ElektronisktStabiliseringsprogram)(om så utrustad)
Kontrollamporna för systemet ska tändas när du vrider tändningsnyckeln till ON-läget och slockna efter någrasekunder. Om ESP eller ESP-OFF fortsätter att lysa, åk till en auktoriserad Hyundaiverkstad för att få systemetkontrollerat. Mer information om ESP finns i kapitel 2.
B260A01Y-GDT Indikeringslampa för
främre dimljus(om så utrustad)
Denna lampa tänds när du vrider startnyckeln till "ON" om strömställarenför de främre dimljusen är i läge "ON". B260D01A-ADT
Kontrollampor för blink- ers
Om lamporna lyser med fast sken eller blinkar ovanligt snabbt eller inte tändsalls när blinkers är på, kontrollera först om en blinkerslampa är trasig och byt den. Om felet kvarstår efter lampbyte,vänd dig till en auktoriserad Hyundaiverkstad.

1BESKRIVNING AV BILENS FUNKTIONER
46

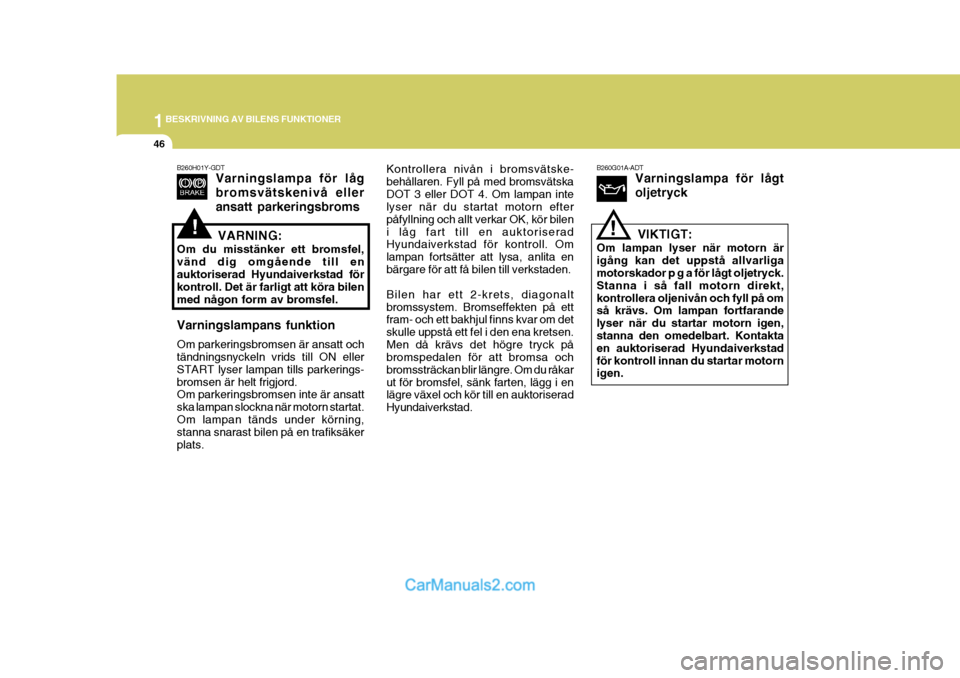

B260G01A-ADTVarningslampa för lågt oljetryck
VIKTIGT:
Om lampan lyser när motorn är igång kan det uppstå allvarliga motorskador p g a för lågt oljetryck. Stanna i så fall motorn direkt,kontrollera oljenivån och fyll på om så krävs. Om lampan fortfarande lyser när du startar motorn igen, stanna den omedelbart. Kontakta en auktoriserad Hyundaiverkstadför kontroll innan du startar motorn igen.
!!
B260H01Y-GDT Varningslampa för låg bromsvätskenivå elleransatt parkeringsbroms
VARNING:
Om du misstänker ett bromsfel, vänd dig omgående till en auktoriserad Hyundaiverkstad för kontroll. Det är farligt att köra bilenmed någon form av bromsfel. Varningslampans funktion Om parkeringsbromsen är ansatt och tändningsnyckeln vrids till ON eller START lyser lampan tills parkerings-bromsen är helt frigjord. Om parkeringsbromsen inte är ansatt ska lampan slockna när motorn startat.Om lampan tänds under körning, stanna snarast bilen på en trafiksäker plats.Kontrollera nivån i bromsvätske- behållaren. Fyll på med bromsvätskaDOT 3 eller DOT 4. Om lampan inte lyser när du startat motorn efter påfyllning och allt verkar OK, kör bileni låg fart till en auktoriserad Hyundaiverkstad för kontroll. Om lampan fortsätter att lysa, anlita enbärgare för att få bilen till verkstaden. Bilen har ett 2-krets, diagonalt bromssystem. Bromseffekten på ett fram- och ett bakhjul finns kvar om det skulle uppstå ett fel i den ena kretsen.Men då krävs det högre tryck på bromspedalen för att bromsa och bromssträckan blir längre. Om du råkarut för bromsfel, sänk farten, lägg i en lägre växel och kör till en auktoriserad Hyundaiverkstad.

1
BESKRIVNING AV BILENS FUNKTIONER
47

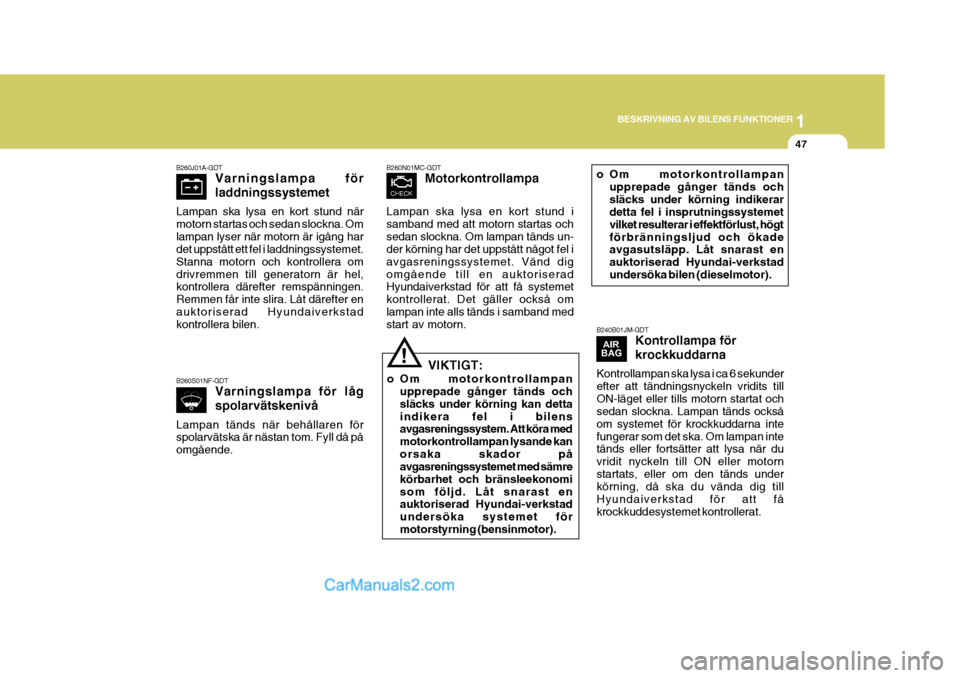

B260N01MC-GDT Motorkontrollampa
Lampan ska lysa en kort stund i samband med att motorn startas ochsedan slockna. Om lampan tänds un- der körning har det uppstått något fel i avgasreningssystemet. Vänd digomgående till en auktoriserad Hyundaiverkstad för att få systemet kontrollerat. Det gäller också omlampan inte alls tänds i samband med start av motorn.
B240B01JM-GDT Kontrollampa för krockkuddarna
Kontrollampan ska lysa i ca 6 sekunder efter att tändningsnyckeln vridits tillON-läget eller tills motorn startat och sedan slockna. Lampan tänds också om systemet för krockkuddarna intefungerar som det ska. Om lampan inte tänds eller fortsätter att lysa när du vridit nyckeln till ON eller motornstartats, eller om den tänds under körning, då ska du vända dig till Hyundaiverkstad för att fåkrockkuddesystemet kontrollerat.
B260J01A-GDT Varningslampa för laddningssystemet
Lampan ska lysa en kort stund när motorn startas och sedan slockna. Omlampan lyser när motorn är igång har det uppstått ett fel i laddningssystemet. Stanna motorn och kontrollera omdrivremmen till generatorn är hel, kontrollera därefter remspänningen. Remmen får inte slira. Låt därefter enauktoriserad Hyundaiverkstad kontrollera bilen.
B260S01NF-GDT Varningslampa för låg spolarvätskenivå
Lampan tänds när behållaren för spolarvätska är nästan tom. Fyll då på omgående.
VIKTIGT:
o Om motorkontrollampan upprepade gånger tänds och släcks under körning kan dettaindikera fel i bilens avgasreningssystem. Att köra med motorkontrollampan lysande kanorsaka skador på avgasreningssystemet med sämre körbarhet och bränsleekonomisom följd. Låt snarast en auktoriserad Hyundai-verkstad undersöka systemet förmotorstyrning (bensinmotor).! o Om motorkontrollampan
upprepade gånger tänds och släcks under körning indikerar detta fel i insprutningssystemet vilket resulterar i effektförlust, högtförbränningsljud och ökade avgasutsläpp. Låt snarast en auktoriserad Hyundai-verkstadundersöka bilen (dieselmotor).
