Hyundai Sonata

1BESKRIVNING AV BILENS FUNKTIONER

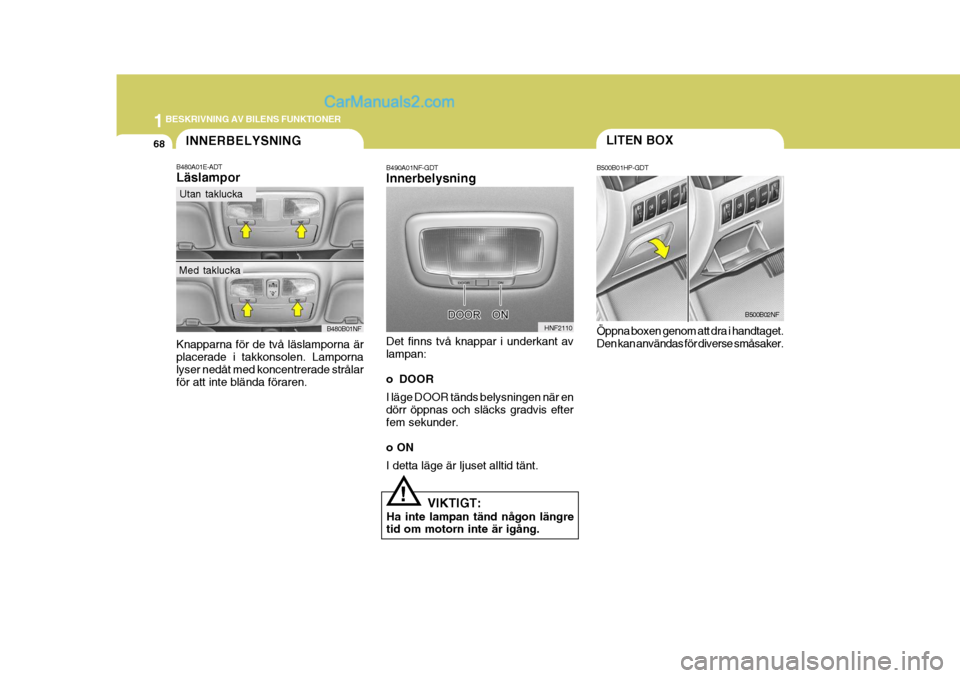

68INNERBELYSNING
B480A01E-ADT Läslampor Knapparna för de två läslamporna är placerade i takkonsolen. Lamporna lyser nedåt med koncentrerade strålar för att inte blända föraren.
B480B01NF
Utan taklucka
Med taklucka
LITEN BOX
B500B01HP-GDT Öppna boxen genom att dra i handtaget. Den kan användas för diverse småsaker. B500B02NF
VIKTIGT:
Ha inte lampan tänd någon längre tid om motorn inte är igång.!
B490A01NF-GDT Innerbelysning Det finns två knappar i underkant av lampan:
o DOOR I läge DOOR tänds belysningen när en dörr öppnas och släcks gradvis efter fem sekunder. o ON I detta läge är ljuset alltid tänt.
HNF2110

1
BESKRIVNING AV BILENS FUNKTIONER

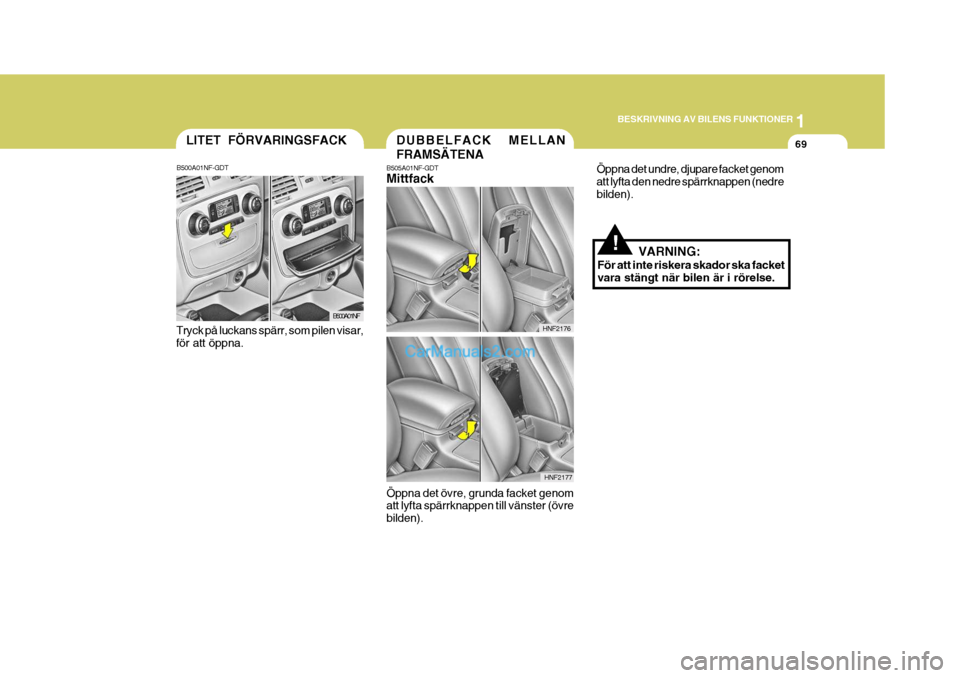

69DUBBELFACK MELLAN FRAMSÄTENA
HNF2176HNF2177
B505A01NF-GDT Mittfack Öppna det övre, grunda facket genom att lyfta spärrknappen till vänster (övre bilden). Öppna det undre, djupare facket genomatt lyfta den nedre spärrknappen (nedrebilden).
!VARNING:
För att inte riskera skador ska facket vara stängt när bilen är i rörelse.
B500A01NF-GDT
Tryck på luckans spärr, som pilen visar, för att öppna. B500A01NF
LITET FÖRVARINGSFACK

1BESKRIVNING AV BILENS FUNKTIONER
70
!

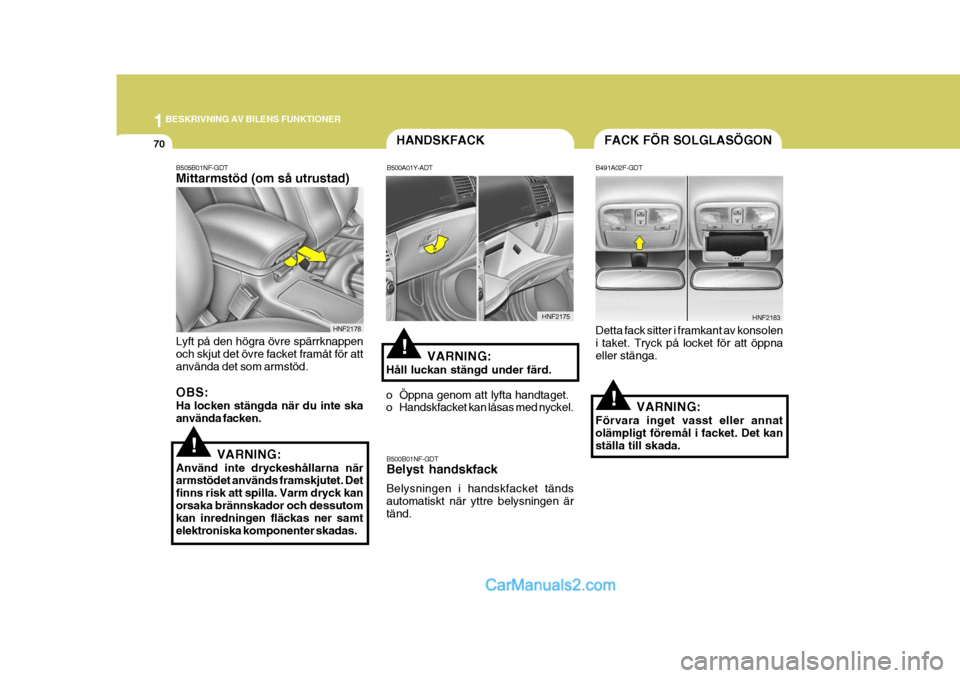

FACK FÖR SOLGLASÖGON
B491A02F-GDT Detta fack sitter i framkant av konsolen i taket. Tryck på locket för att öppna eller stänga.
VARNING:
Förvara inget vasst eller annatolämpligt föremål i facket. Det kan ställa till skada. HNF2183
!
HANDSKFACK
B500A01Y-ADT
HNF2175
VARNING:
Håll luckan stängd under färd.
o Öppna genom att lyfta handtaget.
o Handskfacket kan låsas med nyckel.
B500B01NF-GDT Belyst handskfack Belysningen i handskfacket tänds automatiskt när yttre belysningen är tänd.
!
HNF2178
B505B01NF-GDT Mittarmstöd (om så utrustad)
Lyft på den högra övre spärrknappen och skjut det övre facket framåt för att använda det som armstöd. OBS: Ha locken stängda när du inte ska använda facken. VARNING:
Använd inte dryckeshållarna när armstödet används framskjutet. Det finns risk att spilla. Varm dryck kanorsaka brännskador och dessutom kan inredningen fläckas ner samt elektroniska komponenter skadas.

1
BESKRIVNING AV BILENS FUNKTIONER
71
!

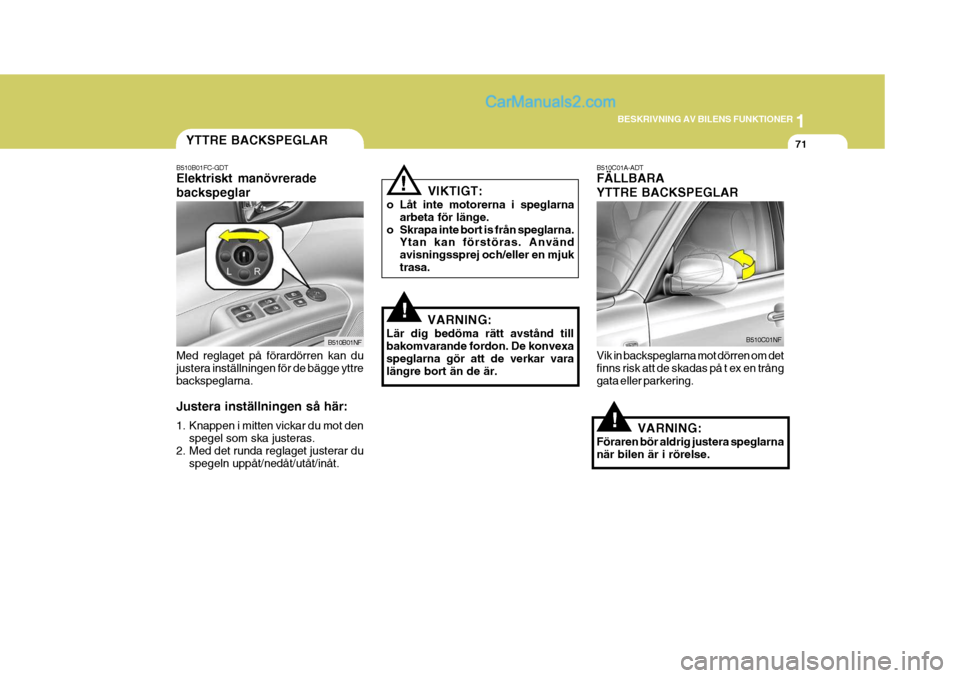

B510B01FC-GDT Elektriskt manövrerade backspeglar Med reglaget på förardörren kan du justera inställningen för de bägge yttrebackspeglarna. Justera inställningen så här:
1. Knappen i mitten vickar du mot den
spegel som ska justeras.
2. Med det runda reglaget justerar du spegeln uppåt/nedåt/utåt/inåt. B510B01NFVIKTIGT:
o Låt inte motorerna i speglarna arbeta för länge.
o Skrapa inte bort is från speglarna. Ytan kan förstöras. Använd avisningssprej och/eller en mjuktrasa.
!
VARNING:
Lär dig bedöma rätt avstånd till bakomvarande fordon. De konvexa speglarna gör att de verkar vara längre bort än de är.
!
B510C01A-ADT FÄLLBARA YTTRE BACKSPEGLAR Vik in backspeglarna mot dörren om det finns risk att de skadas på t ex en trånggata eller parkering.
VARNING:
Föraren bör aldrig justera speglarnanär bilen är i rörelse. B510C01NF

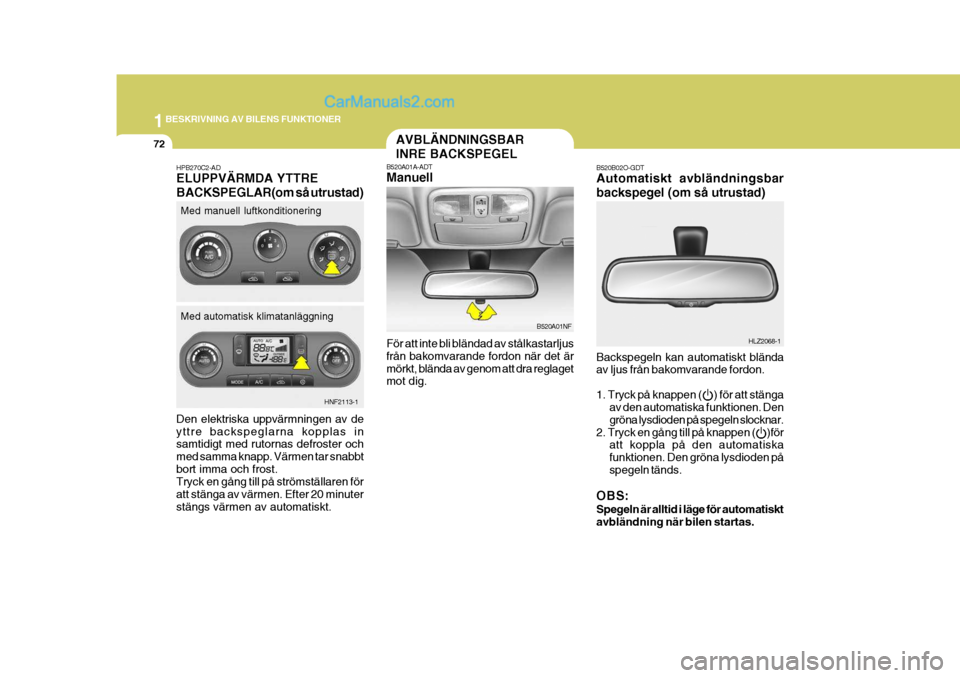

YTTRE BACKSPEGLAR

1BESKRIVNING AV BILENS FUNKTIONER
72
Den elektriska uppvärmningen av de yttre backspeglarna kopplas in samtidigt med rutornas defroster och med samma knapp. Värmen tar snabbtbort imma och frost. Tryck en gång till på strömställaren för att stänga av värmen. Efter 20 minuterstängs värmen av automatiskt.
HPB270C2-AD ELUPPVÄRMDA YTTRE BACKSPEGLAR(om så utrustad)
HNF2113-1
Med manuell luftkonditionering Med automatisk klimatanläggning
B520A01NF
HLZ2068-1
AVBLÄNDNINGSBAR INRE BACKSPEGEL
B520A01A-ADT Manuell För att inte bli bländad av stålkastarljus från bakomvarande fordon när det ärmörkt, blända av genom att dra reglaget mot dig. B520B02O-GDT Automatiskt avbländningsbar backspegel (om så utrustad) Backspegeln kan automatiskt blända av ljus från bakomvarande fordon. 1. Tryck på knappen ( ) för att stänga
av den automatiska funktionen. Den gröna lysdioden på spegeln slocknar.
2. Tryck en gång till på knappen ( )för att koppla på den automatiskafunktionen. Den gröna lysdioden påspegeln tänds.
OBS: Spegeln är alltid i läge för automatiskt avbländning när bilen startas.

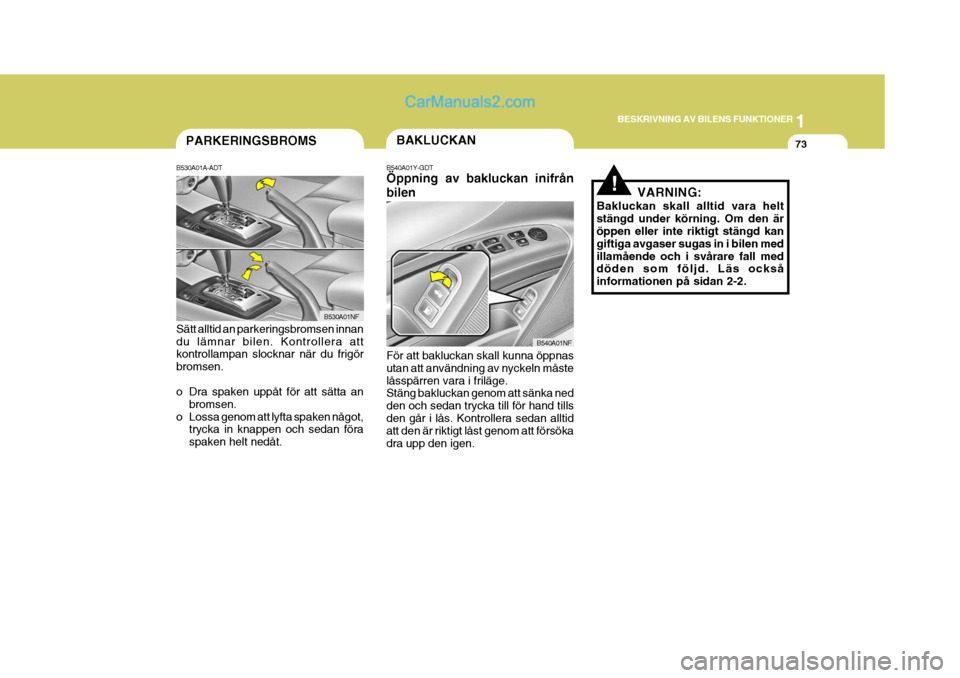

1
BESKRIVNING AV BILENS FUNKTIONER
73
B530A01NF
PARKERINGSBROMS
Sätt alltid an parkeringsbromsen innan du lämnar bilen. Kontrollera att kontrollampan slocknar när du frigör bromsen.
o Dra spaken uppåt för att sätta an bromsen.
o Lossa genom att lyfta spaken något, trycka in knappen och sedan föra spaken helt nedåt.
B530A01A-ADT
!
BAKLUCKAN
B540A01Y-GDT Öppning av bakluckan inifrån bilen För att bakluckan skall kunna öppnas utan att användning av nyckeln måstelåsspärren vara i friläge. Stäng bakluckan genom att sänka ned den och sedan trycka till för hand tillsden går i lås. Kontrollera sedan alltid att den är riktigt låst genom att försöka dra upp den igen. B540A01NFVARNING:
Bakluckan skall alltid vara heltstängd under körning. Om den är öppen eller inte riktigt stängd kan giftiga avgaser sugas in i bilen medillamående och i svårare fall med döden som följd. Läs också informationen på sidan 2-2.

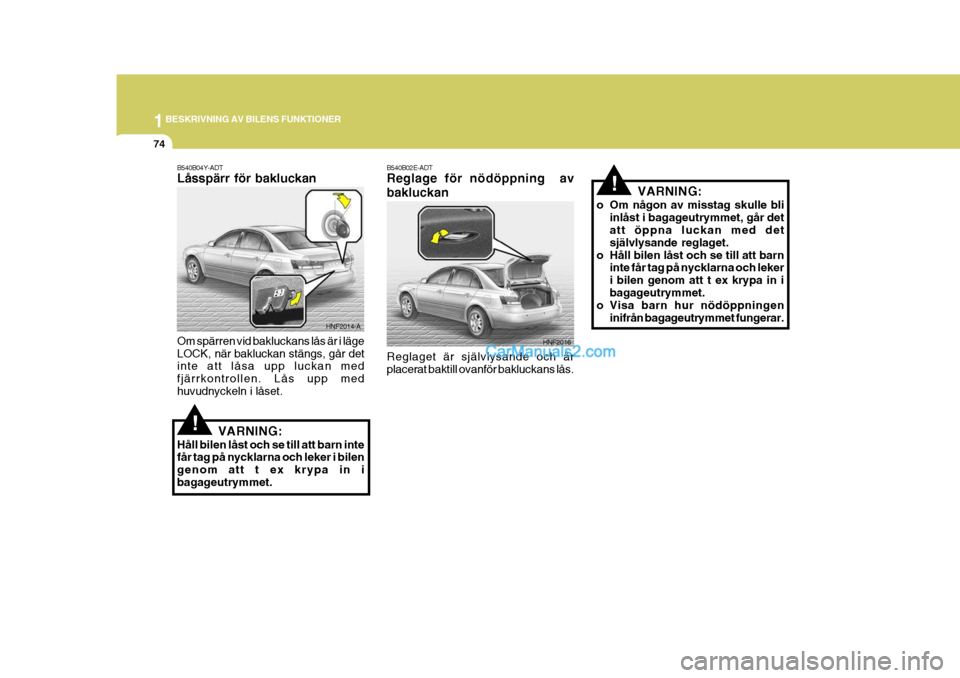

1BESKRIVNING AV BILENS FUNKTIONER
74
!
Om spärren vid bakluckans lås är i läge LOCK, när bakluckan stängs, går det inte att låsa upp luckan med fjärrkontrollen. Lås upp medhuvudnyckeln i låset.
VARNING:
Håll bilen låst och se till att barn inte får tag på nycklarna och leker i bilen genom att t ex krypa in ibagageutrymmet.
B540B04Y-ADT Låsspärr för bakluckan
HNF2014-A
!
HNF2016
B540B02E-ADT Reglage för nödöppning av bakluckan Reglaget är självlysande och är placerat baktill ovanför bakluckans lås. VARNING:
o Om någon av misstag skulle bli inlåst i bagageutrymmet, går det att öppna luckan med det självlysande reglaget.
o Håll bilen låst och se till att barn inte får tag på nycklarna och lekeri bilen genom att t ex krypa in ibagageutrymmet.
o Visa barn hur nödöppningen
inifrån bagageutrymmet fungerar.

1
BESKRIVNING AV BILENS FUNKTIONER
75
B560A03Y-GDT

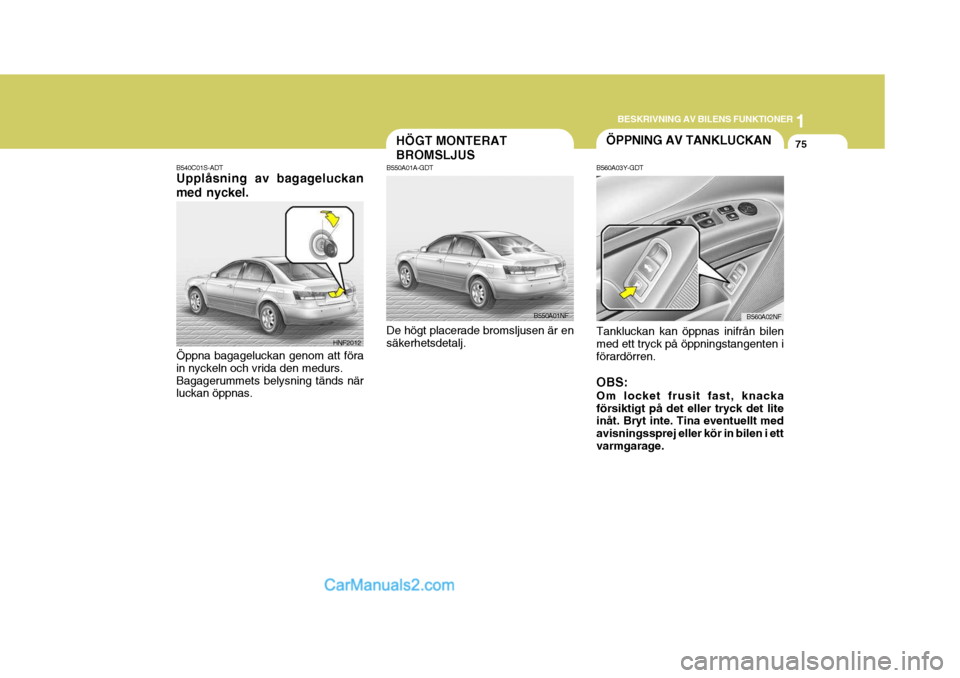

ÖPPNING AV TANKLUCKAN
Tankluckan kan öppnas inifrån bilen med ett tryck på öppningstangenten iförardörren. OBS: Om locket frusit fast, knacka försiktigt på det eller tryck det lite inåt. Bryt inte. Tina eventuellt med avisningssprej eller kör in bilen i ettvarmgarage. B560A02NF
B550A01NF
HÖGT MONTERAT BROMSLJUS
B550A01A-GDT De högt placerade bromsljusen är en säkerhetsdetalj.
HNF2012
B540C01S-ADT Upplåsning av bagageluckan med nyckel.
Öppna bagageluckan genom att föra in nyckeln och vrida den medurs.Bagagerummets belysning tänds när luckan öppnas.

1BESKRIVNING AV BILENS FUNKTIONER
76

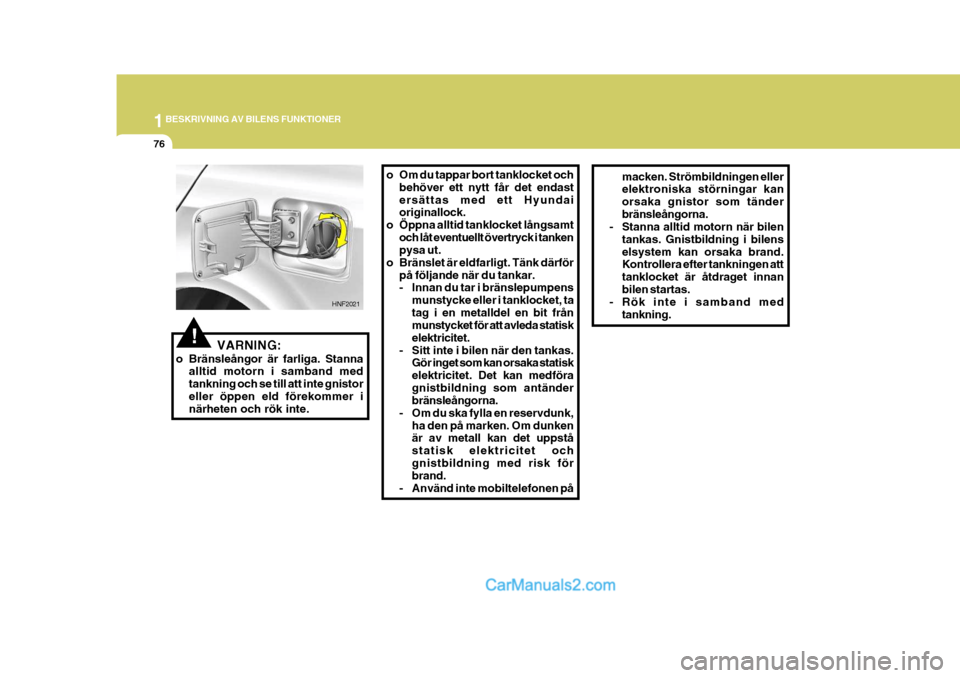

!VARNING:
o Bränsleångor är farliga. Stanna alltid motorn i samband med tankning och se till att inte gnistoreller öppen eld förekommer i närheten och rök inte. HNF2021
o Om du tappar bort tanklocket och
behöver ett nytt får det endast ersättas med ett Hyundai originallock.
o Öppna alltid tanklocket långsamt och låt eventuellt övertryck i tankenpysa ut.
o Bränslet är eldfarligt. Tänk därför på följande när du tankar.
- Innan du tar i bränslepumpens
munstycke eller i tanklocket, ta tag i en metalldel en bit från munstycket för att avleda statisk elektricitet.
- Sitt inte i bilen när den tankas. Gör inget som kan orsaka statiskelektricitet. Det kan medföragnistbildning som antänder bränsleångorna.
- Om du ska fylla en reservdunk, ha den på marken. Om dunkenär av metall kan det uppstå statisk elektricitet ochgnistbildning med risk för brand.
- Använd inte mobiltelefonen på macken. Strömbildningen ellerelektroniska störningar kan orsaka gnistor som tänderbränsleångorna.
- Stanna alltid motorn när bilen
tankas. Gnistbildning i bilenselsystem kan orsaka brand. Kontrollera efter tankningen att tanklocket är åtdraget innanbilen startas.
- Rök inte i samband med
tankning.

1
BESKRIVNING AV BILENS FUNKTIONER
77
!
Stäng motorhuven sakta och kontrollera sedan att den verkligen ärfastlåst.
VARNING:
o Kontrollera noga att huven är låst innan du kör iväg. Annars finnsrisk att den blåser upp ochskymmer sikten helt.
o Flytta/kör inte bilen med huven
öppen. Du har ingen sikt ochhuven kan falla ner.

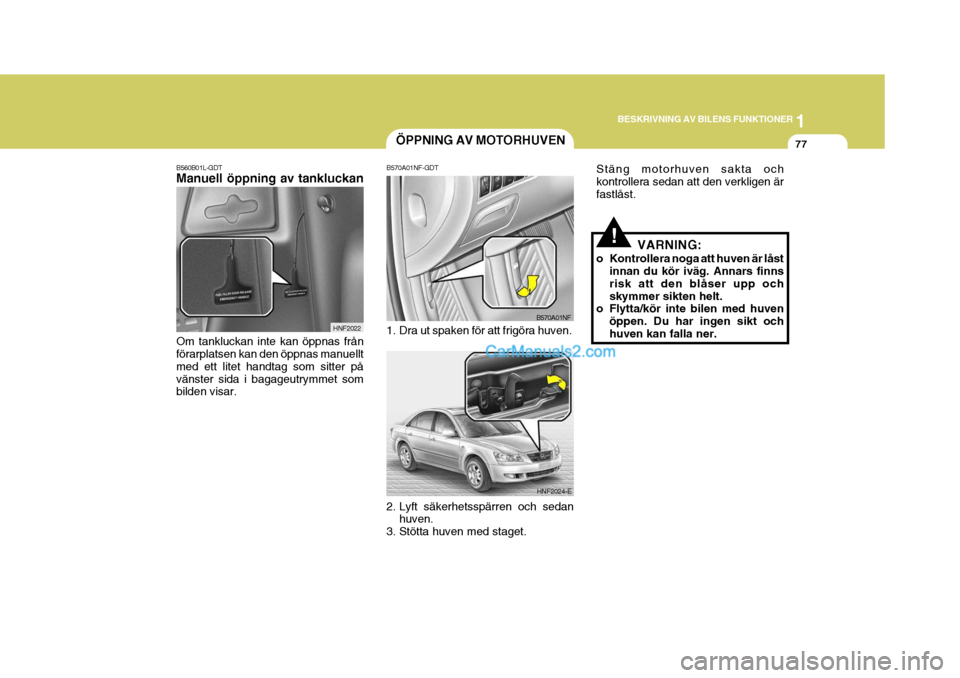

ÖPPNING AV MOTORHUVEN
B570A01NF-GDT
1. Dra ut spaken för att frigöra huven.
2. Lyft säkerhetsspärren och sedan huven.
3. Stötta huven med staget. B570A01NF
HNF2024-E
B560B01L-GDT Manuell öppning av tankluckan Om tankluckan inte kan öppnas från förarplatsen kan den öppnas manuellt med ett litet handtag som sitter påvänster sida i bagageutrymmet som bilden visar. HNF2022
