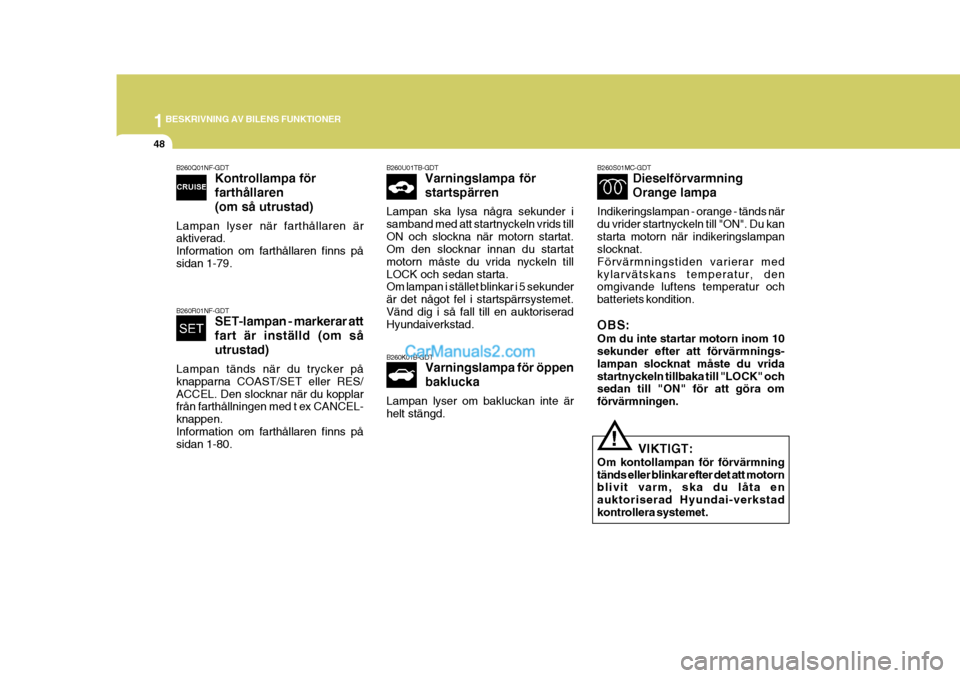

Page 61 of 210
1BESKRIVNING AV BILENS FUNKTIONER
48
B260K01B-GDTVarningslampa för öppen baklucka
Lampan lyser om bakluckan inte är helt stängd.
B260U01TB-GDT Varningslampa för startspärren
Lampan ska lysa några sekunder i samband med att startnyckeln vrids tillON och slockna när motorn startat. Om den slocknar innan du startat motorn måste du vrida nyckeln tillLOCK och sedan starta. Om lampan i stället blinkar i 5 sekunder är det något fel i startspärrsystemet.Vänd dig i så fall till en auktoriserad Hyundaiverkstad.B260Q01NF-GDT Kontrollampa för farthållaren(om så utrustad)
Lampan lyser när farthållaren är aktiverad. Information om farthållaren finns påsidan 1-79.
B260R01NF-GDT SET-lampan - markerar att fart är inställd (om så utrustad)
Lampan tänds när du trycker på knapparna COAST/SET eller RES/ACCEL. Den slocknar när du kopplar från farthållningen med t ex CANCEL- knappen.Information om farthållaren finns på sidan 1-80. B260S01MC-GDT
Dieselförvarmning Orange lampa
Indikeringslampan - orange - tänds när du vrider startnyckeln till "ON". Du kanstarta motorn när indikeringslampan slocknat. Förvärmningstiden varierar medkylarvätskans temperatur, den omgivande luftens temperatur och batteriets kondition. OBS: Om du inte startar motorn inom 10 sekunder efter att förvärmnings- lampan slocknat måste du vridastartnyckeln tillbaka till "LOCK" och sedan till "ON" för att göra om förvärmningen.
! VIKTIGT:
Om kontollampan för förvärmning tänds eller blinkar efter det att motorn blivit varm, ska du låta en auktoriserad Hyundai-verkstadkontrollera systemet.

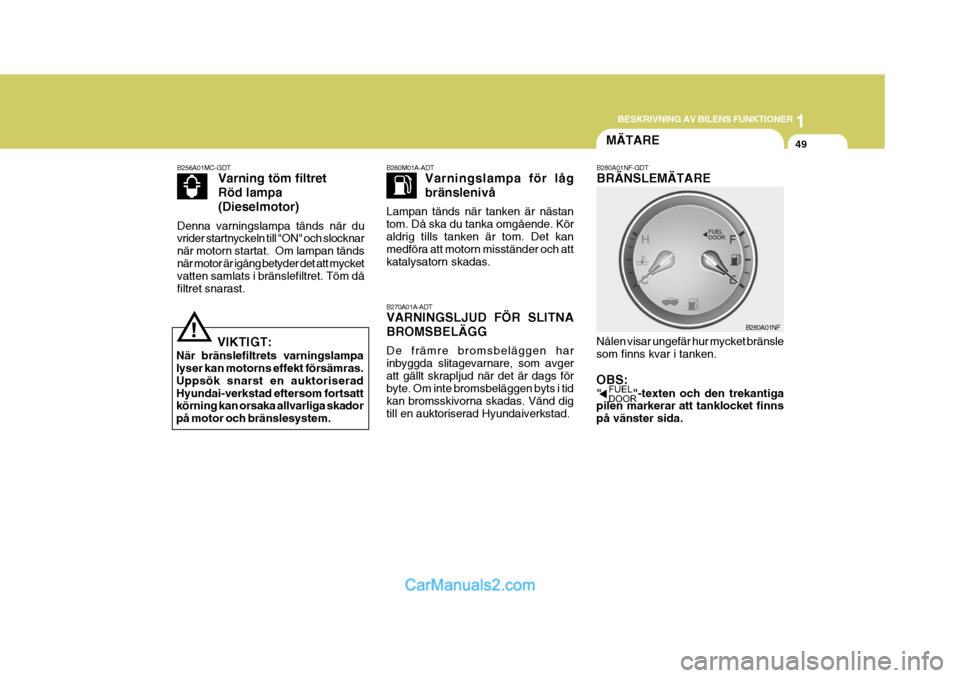

Page 62 of 210
1
BESKRIVNING AV BILENS FUNKTIONER
49MÄTARE
B270A01A-ADT VARNINGSLJUD FÖR SLITNA BROMSBELÄGG De främre bromsbeläggen har inbyggda slitagevarnare, som avgeratt gällt skrapljud när det är dags för byte. Om inte bromsbeläggen byts i tid kan bromsskivorna skadas. Vänd digtill en auktoriserad Hyundaiverkstad. B280A01NF-GDT BRÄNSLEMÄTARE
Nålen visar ungefär hur mycket bränsle som finns kvar i tanken. OBS: " "-texten och den trekantiga pilen markerar att tanklocket finns på vänster sida. B280A01NF
B260M01A-ADT
Varningslampa för låg bränslenivå
Lampan tänds när tanken är nästan tom. Då ska du tanka omgående. Köraldrig tills tanken är tom. Det kan medföra att motorn misständer och att katalysatorn skadas.B256A01MC-GDT Varning töm filtret Röd lampa(Dieselmotor)
Denna varningslampa tänds när du vrider startnyckeln till "ON" och slocknar när motorn startat. Om lampan tändsnär motor är igång betyder det att mycket vatten samlats i bränslefiltret. Töm då filtret snarast.
! VIKTIGT:
När bränslefiltrets varningslampa lyser kan motorns effekt försämras. Uppsök snarst en auktoriseradHyundai-verkstad eftersom fortsatt körning kan orsaka allvarliga skador på motor och bränslesystem.

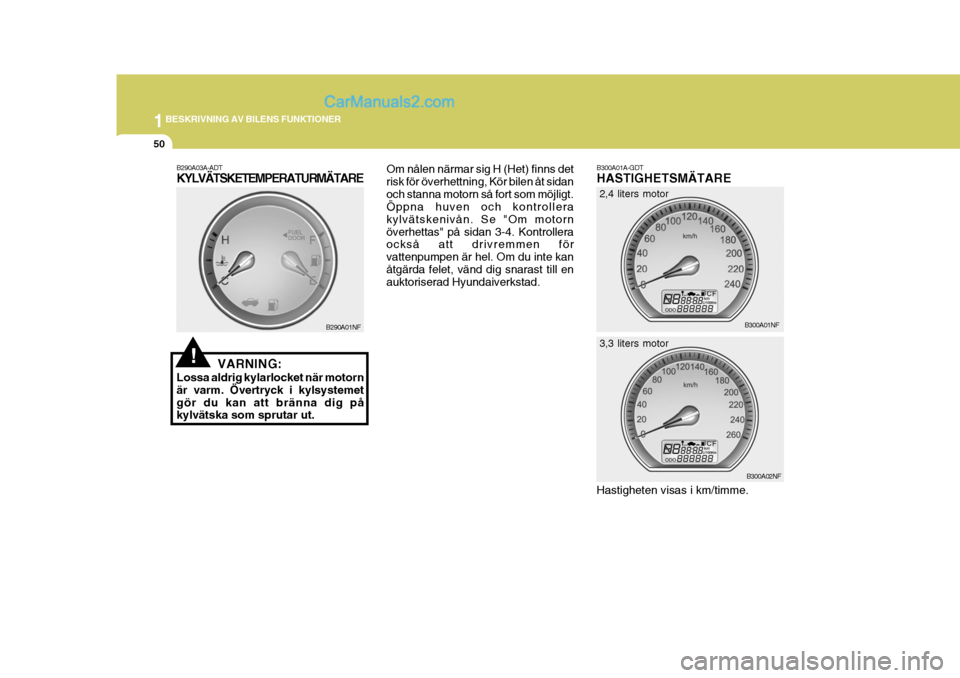

Page 63 of 210
1BESKRIVNING AV BILENS FUNKTIONER
50
!
B290A03A-ADT KYLVÄTSKETEMPERATURMÄTARE
VARNING:
Lossa aldrig kylarlocket när motorn är varm. Övertryck i kylsystemetgör du kan att bränna dig på kylvätska som sprutar ut. B290A01NFOm nålen närmar sig H (Het) finns det risk för överhettning, Kör bilen åt sidanoch stanna motorn så fort som möjligt. Öppna huven och kontrollera kylvätskenivån. Se "Om motornöverhettas" på sidan 3-4. Kontrollera också att drivremmen för vattenpumpen är hel. Om du inte kanåtgärda felet, vänd dig snarast till en auktoriserad Hyundaiverkstad.B300A01A-GDT HASTIGHETSMÄTARE Hastigheten visas i km/timme. B300A01NF
B300A02NF
2,4 liters motor 3,3 liters motor

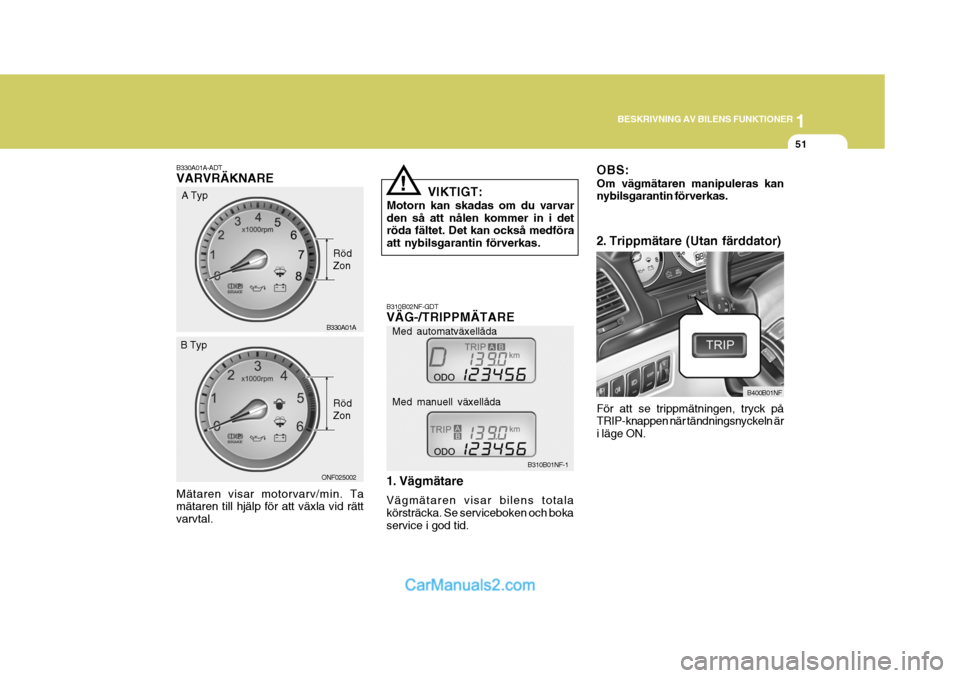

Page 64 of 210
1
BESKRIVNING AV BILENS FUNKTIONER
51
B310B02NF-GDT VÄG-/TRIPPMÄTARE
1. Vägmätare Vägmätaren visar bilens totala körsträcka. Se serviceboken och bokaservice i god tid. OBS: Om vägmätaren manipuleras kan nybilsgarantin förverkas.
B310B01NF-1 B400B01NF
Med automatväxellåda Med manuell växellåda
B330A01A-ADT VARVRÄKNARE Mätaren visar motorvarv/min. Ta mätaren till hjälp för att växla vid rätt varvtal. VIKTIGT:
Motorn kan skadas om du varvarden så att nålen kommer in i det röda fältet. Det kan också medföra att nybilsgarantin förverkas.
!
B330A01A Röd Zon
2. Trippmätare (Utan färddator)
ONF025002Röd Zon
För att se trippmätningen, tryck på TRIP-knappen när tändningsnyckeln är i läge ON.
A Typ
B Typ

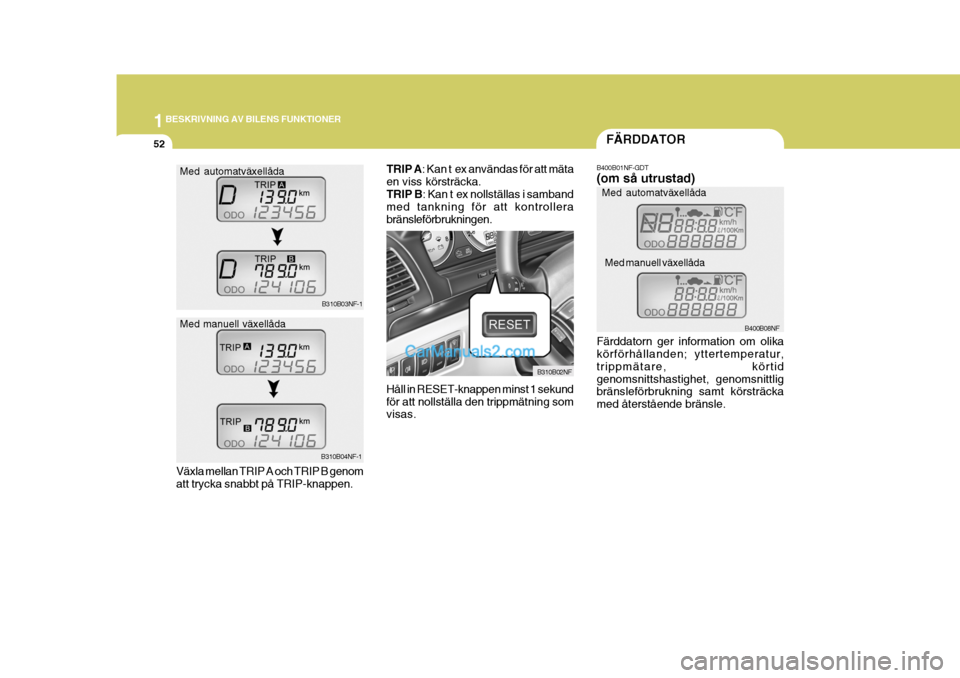

Page 65 of 210
1BESKRIVNING AV BILENS FUNKTIONER
52
B310B03NF-1
B310B04NF-1
Med automatväxellåda Med manuell växellåda
B310B02NF
FÄRDDATOR
B400B01NF-GDT (om så utrustad) Färddatorn ger information om olika körförhållanden; yttertemperatur, trippmätare, körtidgenomsnittshastighet, genomsnittlig bränsleförbrukning samt körsträcka med återstående bränsle. B400B08NF
Med automatväxellåda
Med manuell växellåda
Växla mellan TRIP A och TRIP B genomatt trycka snabbt på TRIP-knappen. TRIP A
: Kan t ex användas för att mäta
en viss körsträcka.TRIP B : Kan t ex nollställas i samband
med tankning för att kontrollerabränsleförbrukningen. Håll in RESET-knappen minst 1 sekund för att nollställa den trippmätning som visas.

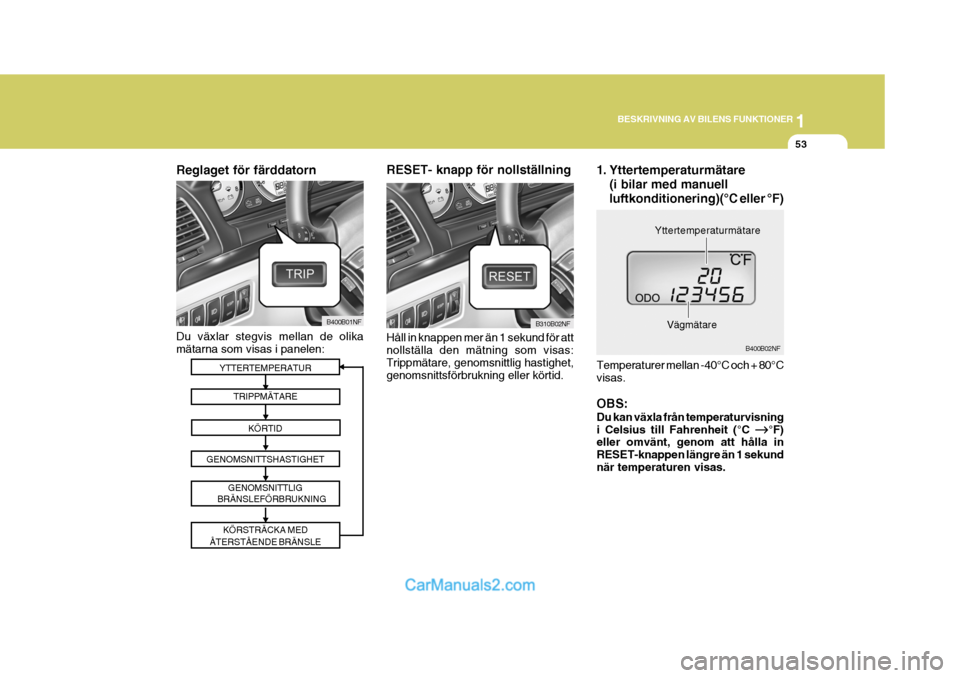

Page 66 of 210
1
BESKRIVNING AV BILENS FUNKTIONER
53
1. Yttertemperaturmätare
(i bilar med manuell luftkonditionering)(°C eller °F)
Temperaturer mellan -40°C och + 80°C visas. OBS: Du kan växla från temperaturvisning i Celsius till Fahrenheit (°C
°F)
eller omvänt, genom att hålla inRESET-knappen längre än 1 sekundnär temperaturen visas. B400B02NF
Yttertemperaturmätare
Håll in knappen mer än 1 sekund för att nollställa den mätning som visas: Trippmätare, genomsnittlig hastighet,genomsnittsförbrukning eller körtid.
B310B02NF
RESET- knapp för nollställning
Vägmätare
YTTERTEMPERATURTRIPPMÄTARE
KÖRTID
GENOMSNITTSHASTIGHET GENOMSNITTLIG
BRÄNSLEFÖRBRUKNING
KÖRSTRÄCKA MED
ÅTERSTÅENDE BRÄNSLE
Du växlar stegvis mellan de olika mätarna som visas i panelen: B400B01NF
Reglaget för färddatorn

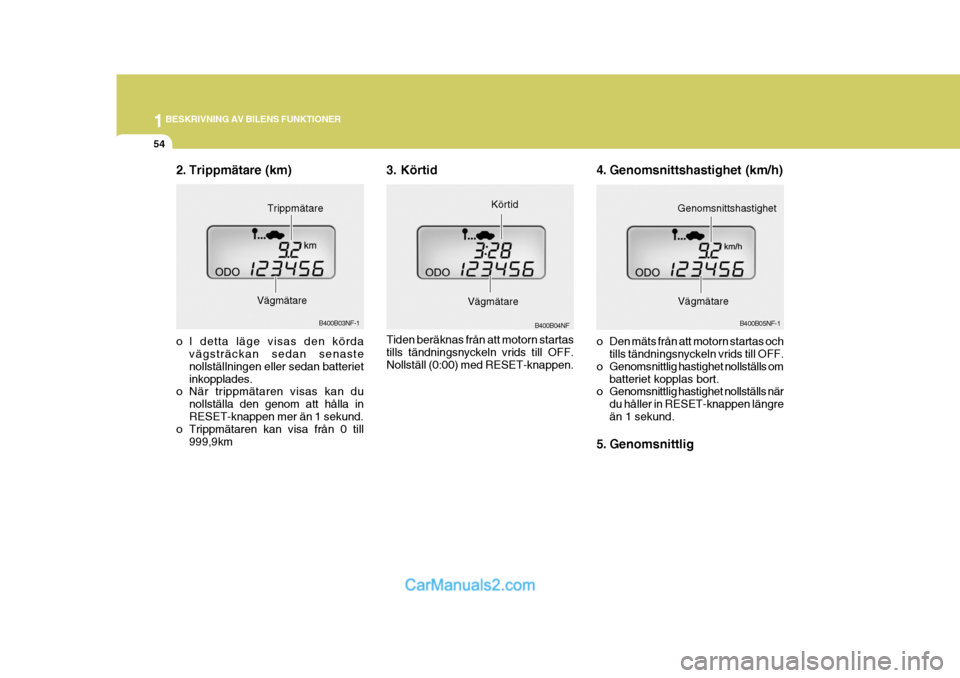

Page 67 of 210
1BESKRIVNING AV BILENS FUNKTIONER
54
2. Trippmätare (km)
o I detta läge visas den körda
vägsträckan sedan senaste nollställningen eller sedan batterietinkopplades.
o När trippmätaren visas kan du
nollställa den genom att hålla inRESET-knappen mer än 1 sekund.
o Trippmätaren kan visa från 0 till
999,9km B400B03NF-1
Vägmätare Trippmätare3. Körtid Tiden beräknas från att motorn startas tills tändningsnyckeln vrids till OFF.Nollställ (0:00) med RESET-knappen.
B400B04NF
Vägmätare Körtid
4. Genomsnittshastighet (km/h)
o Den mäts från att motorn startas och
tills tändningsnyckeln vrids till OFF.
o Genomsnittlig hastighet nollställs om batteriet kopplas bort.
o Genomsnittlig hastighet nollställs när
du håller in RESET-knappen längre än 1 sekund.
5. Genomsnittlig B400B05NF-1
Genomsnittshastighet
Vägmätare

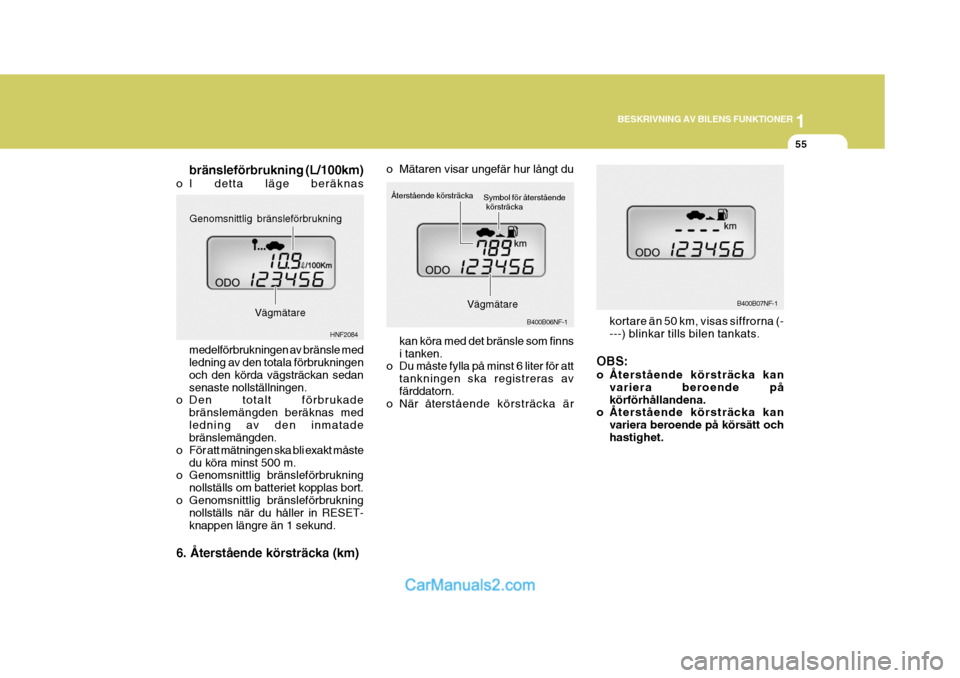

Page 68 of 210
1
BESKRIVNING AV BILENS FUNKTIONER
55
kortare än 50 km, visas siffrorna (- ---) blinkar tills bilen tankats.
OBS:
o Återstående körsträcka kan variera beroende på körförhållandena.
o Återstående körsträcka kan
variera beroende på körsätt ochhastighet. B400B07NF-1
medelförbrukningen av bränsle med ledning av den totala förbrukningen och den körda vägsträckan sedansenaste nollställningen.
o Den totalt förbrukade
bränslemängden beräknas medledning av den inmatade bränslemängden.
o För att mätningen ska bli exakt måste du köra minst 500 m.
o Genomsnittlig bränsleförbrukning
nollställs om batteriet kopplas bort.
o Genomsnittlig bränsleförbrukning nollställs när du håller in RESET- knappen längre än 1 sekund.
6. Återstående körsträcka (km) o Mätaren visar ungefär hur långt du
kan köra med det bränsle som finnsi tanken.
o Du måste fylla på minst 6 liter för att
tankningen ska registreras avfärddatorn.
o När åters tående körsträcka är B400B06NF-1
Återstående körsträcka
Symbol för återstående körsträcka
Vägmätare
bränsleförbrukning (L/100km)
o I detta läge beräknas
HNF2084
Genomsnittlig bränsleförbrukning
Vägmätare

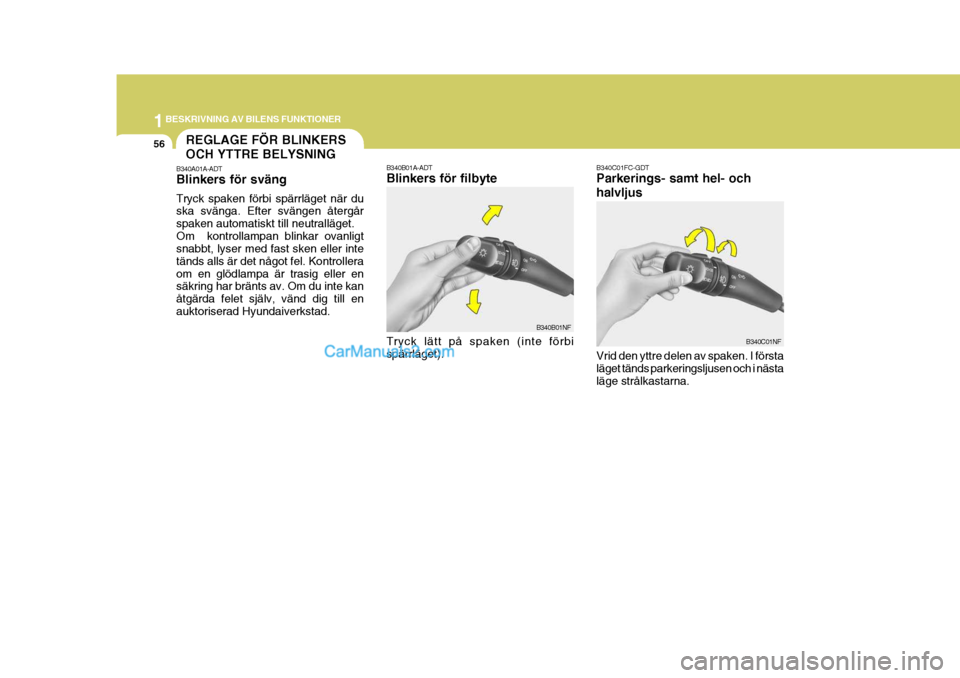

Page 69 of 210
1BESKRIVNING AV BILENS FUNKTIONER
56
B340A01A-ADT Blinkers för sväng Tryck spaken förbi spärrläget när du ska svänga. Efter svängen återgår spaken automatiskt till neutralläget.Om kontrollampan blinkar ovanligt snabbt, lyser med fast sken eller inte tänds alls är det något fel. Kontrolleraom en glödlampa är trasig eller en säkring har bränts av. Om du inte kan åtgärda felet själv, vänd dig till enauktoriserad Hyundaiverkstad.REGLAGE FÖR BLINKERS OCH YTTRE BELYSNINGB340B01A-ADT Blinkers för filbyte Tryck lätt på spaken (inte förbi spärrläget).
B340B01NFB340C01FC-GDT Parkerings- samt hel- och halvljus Vrid den yttre delen av spaken. I första läget tänds parkeringsljusen och i nästa läge strålkastarna.B340C01NF
Page 70 of 210
1
BESKRIVNING AV BILENS FUNKTIONER
57
B340E01A-ADT Helljusblink (ljustuta) Dra spaken lätt mot dig (inte förbi spärrläget). Helljusblink fungerar även om strålkastarna inte är tända. B340E01NF
B340D01A-ADT Helljusomkoppling Tryck spaken mot instrumentpanelen. Den blå kontrollampan för helljus tändsi panelen. För att återgå till halvljus, dra spaken mot dig.
B340D01NF
Automatisk släckning av yttre belysning Om du glömt släcka lyset släcks det automatiskt när du tagit nyckeln urtändningslåset och öppnat förardörren. För att tända ljuset, sätt tillbaka nyckeln och vrid nyckeln till ON. Om parkeringsljuset behöver vara tänt när tändningsnyckeln är uttagen skadu:
1) Öppna förardörren
2) Vrida ljuskontakten till OFF och se-
dan tillbaka till parkeringsljusläge
B340F01MC-GDT Bilen har halvljusautomatik (om så utrustad) Automatiken tänder halvljuset när motorn startas men för att kunna koppla om till helljus måste spaken vridas tvåsteg. Om spaken vrids ett steg till parkeringsljusläge när motorn är igång, släcks det automatiska halvljuset.
