Hyundai Sonata

8

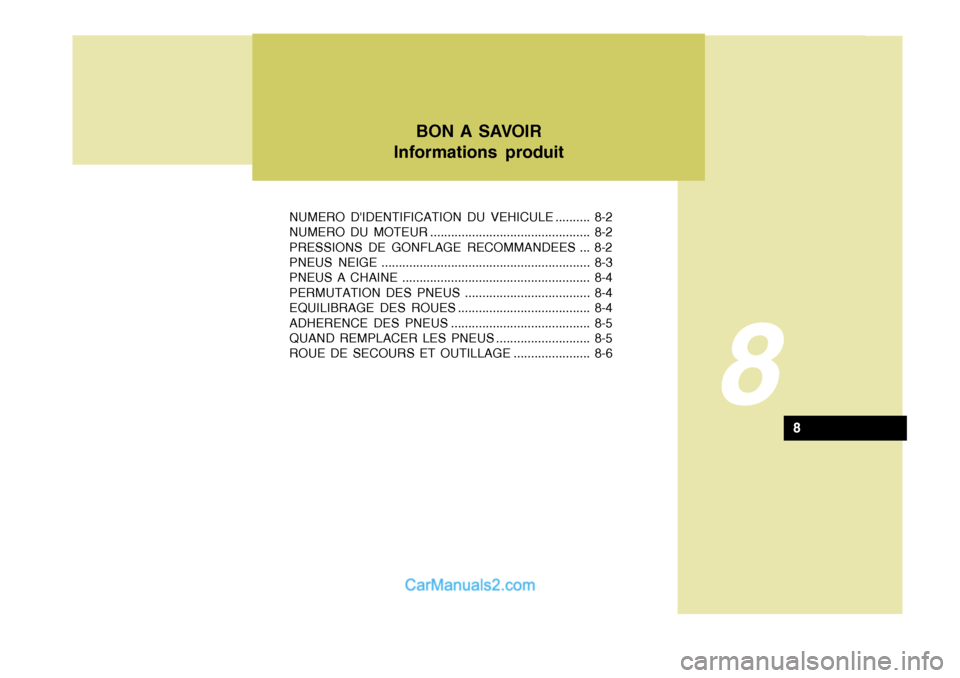

NUMERO D'IDENTIFICATION DU VEHICULE .......... 8-2
NUMERO DU MOTEUR .............................................. 8-2
PRESSIONS DE GONFLAGE RECOMMANDEES ... 8-2
PNEUS NEIGE ............................................................ 8-3
PNEUS A CHAINE ...................................................... 8-4
PERMUTATION DES PNEUS .................................... 8-4
EQUILIBRAGE DES ROUES ...................................... 8-4
ADHERENCE DES PNEUS ........................................ 8-5
QUAND REMPLACER LES PNEUS ........................... 8-5
ROUE DE SECOURS ET OUTILLAGE ...................... 8-6BON A SAVOIR
Informations produit
8

8INFORMATIONS PRODUIT
2PNEUMATIQUES

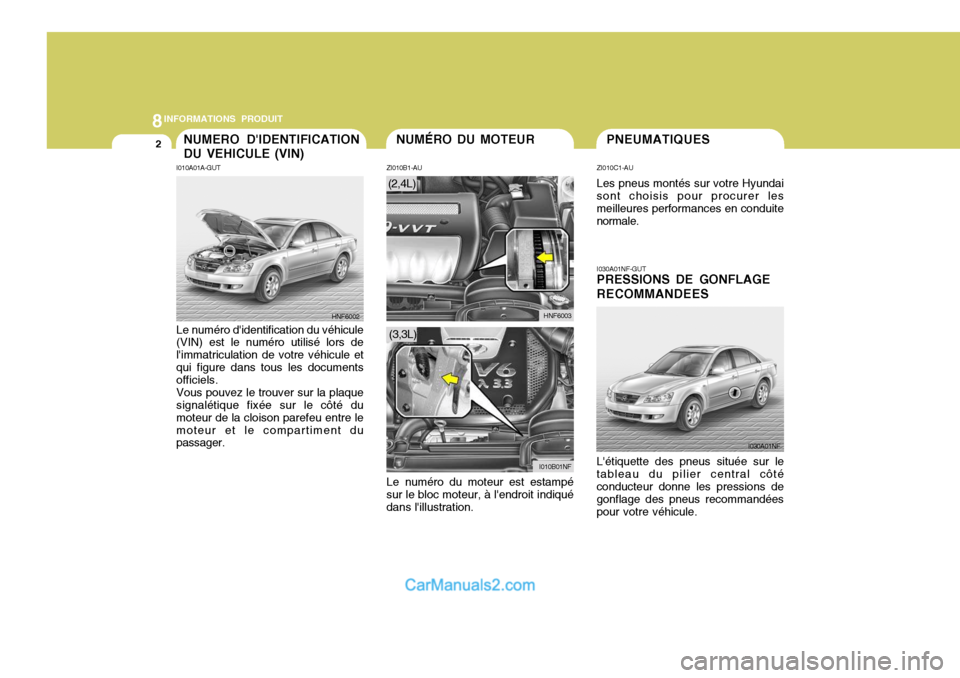

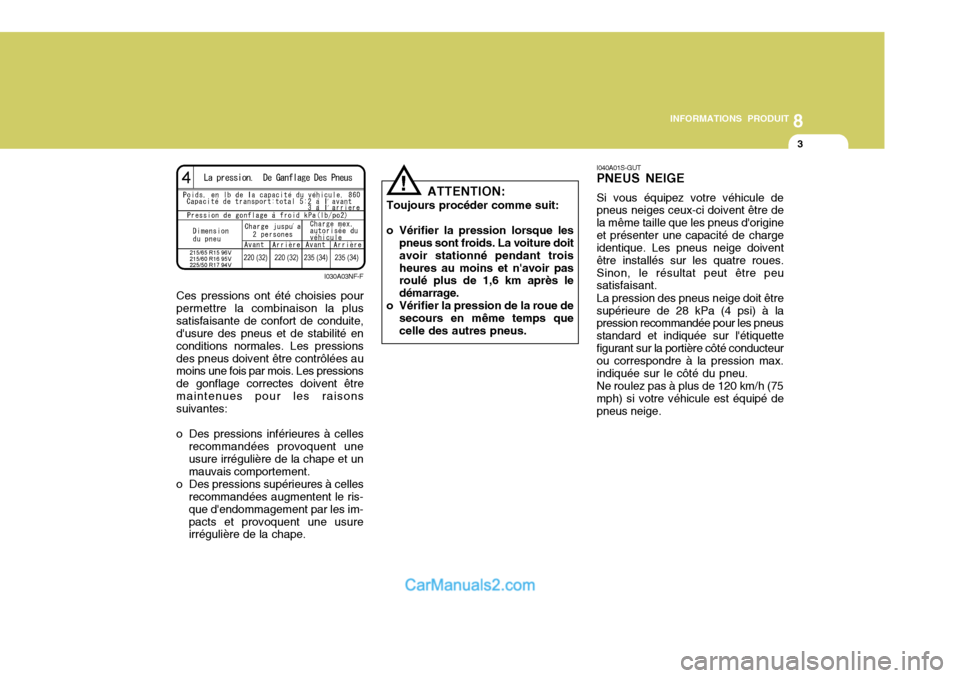

I030A01NF-GUT PRESSIONS DE GONFLAGE RECOMMANDEES L'étiquette des pneus située sur le
tableau du pilier central côté conducteur donne les pressions de gonflage des pneus recommandées pour votre véhicule. ZI010C1-AU Les pneus montés sur votre Hyundai
sont choisis pour procurer les meilleures performances en conduite normale.
ZI010B1-AU Le numéro du moteur est estampé sur le bloc moteur, à l'endroit indiquédans l'illustration.
NUMERO D'IDENTIFICATION DU VEHICULE (VIN)
I010A01A-GUT Le numéro d'identification du véhicule (VIN) est le numéro utilisé lors de l'immatriculation de votre véhicule etqui figure dans tous les documents officiels. Vous pouvez le trouver sur la plaque signalétique fixée sur le côté du moteur de la cloison parefeu entre lemoteur et le compartiment du passager. NUMÉRO DU MOTEUR
HNF6002
HNF6003
(2,4L)
(3,3L)
I010B01NF
I030A01NF

8
INFORMATIONS PRODUIT
3
Ces pressions ont été choisies pour permettre la combinaison la plussatisfaisante de confort de conduite, d'usure des pneus et de stabilité en conditions normales. Les pressionsdes pneus doivent être contrôlées au moins une fois par mois. Les pressions de gonflage correctes doivent êtremaintenues pour les raisons suivantes:
o Des pressions inférieures à celles recommandées provoquent une usure irrégulière de la chape et un mauvais comportement.
o Des pressions supérieures à celles recommandées augmentent le ris- que d'endommagement par les im-pacts et provoquent une usure irrégulière de la chape.
! ATTENTION:
Toujours procéder comme suit:
o Vérifier la pression lorsque les pneus sont froids. La voiture doit avoir stationné pendant troisheures au moins et n'avoir pas roulé plus de 1,6 km après le démarrage.
o Vérifier la pression de la roue de secours en même temps quecelle des autres pneus.
I030A03NF-F I040A01S-GUT PNEUS NEIGE Si vous équipez votre véhicule de pneus neiges ceux-ci doivent être de la même taille que les pneus d'origineet présenter une capacité de charge identique. Les pneus neige doivent être installés sur les quatre roues.Sinon, le résultat peut être peu satisfaisant. La pression des pneus neige doit être supérieure de 28 kPa (4 psi) à la pression recommandée pour les pneus standard et indiquée sur l'étiquettefigurant sur la portière côté conducteur ou correspondre à la pression max. indiquée sur le côté du pneu.Ne roulez pas à plus de 120 km/h (75mph) si votre véhicule est équipé depneus neige.

8INFORMATIONS PRODUIT
4
!
!

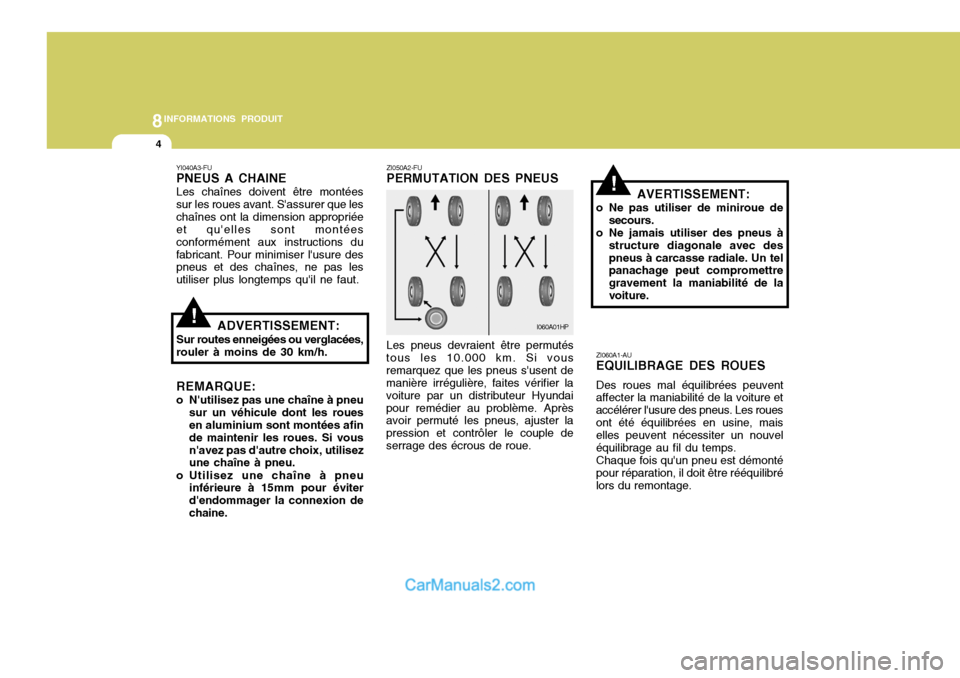

ZI050A2-FU PERMUTATION DES PNEUS
Les pneus devraient être permutés
tous les 10.000 km. Si vous remarquez que les pneus s'usent de manière irrégulière, faites vérifier la voiture par un distributeur Hyundaipour remédier au problème. Après avoir permuté les pneus, ajuster la pression et contrôler le couple deserrage des écrous de roue. ZI060A1-AU EQUILIBRAGE DES ROUES Des roues mal équilibrées peuvent
affecter la maniabilité de la voiture et accélérer l'usure des pneus. Les rouesont été équilibrées en usine, mais elles peuvent nécessiter un nouvel équilibrage au fil du temps.
Chaque fois qu'un pneu est démonté
pour réparation, il doit être rééquilibrélors du remontage.
YI040A3-FU PNEUS A CHAINE Les chaînes doivent être montées sur les roues avant. S'assurer que leschaînes ont la dimension appropriée et qu'elles sont montées conformément aux instructions dufabricant. Pour minimiser l'usure des pneus et des chaînes, ne pas les utiliser plus longtemps qu'il ne faut.
AVERTISSEMENT:
o Ne pas utiliser de miniroue de secours.
o Ne jamais utiliser des pneus à structure diagonale avec despneus à carcasse radiale. Un tel panachage peut compromettre gravement la maniabilité de lavoiture.
I060A01HPADVERTISSEMENT:
Sur routes enneigées ou verglacées, rouler à moins de 30 km/h. REMARQUE:
o N'utilisez pas une chaîne à pneu sur un véhicule dont les roues en aluminium sont montées afin de maintenir les roues. Si vousn'avez pas d'autre choix, utilisez une chaîne à pneu.
o Utilisez une chaîne à pneu inférieure à 15mm pour éviter d'endommager la connexion dechaine.

8
INFORMATIONS PRODUIT
5

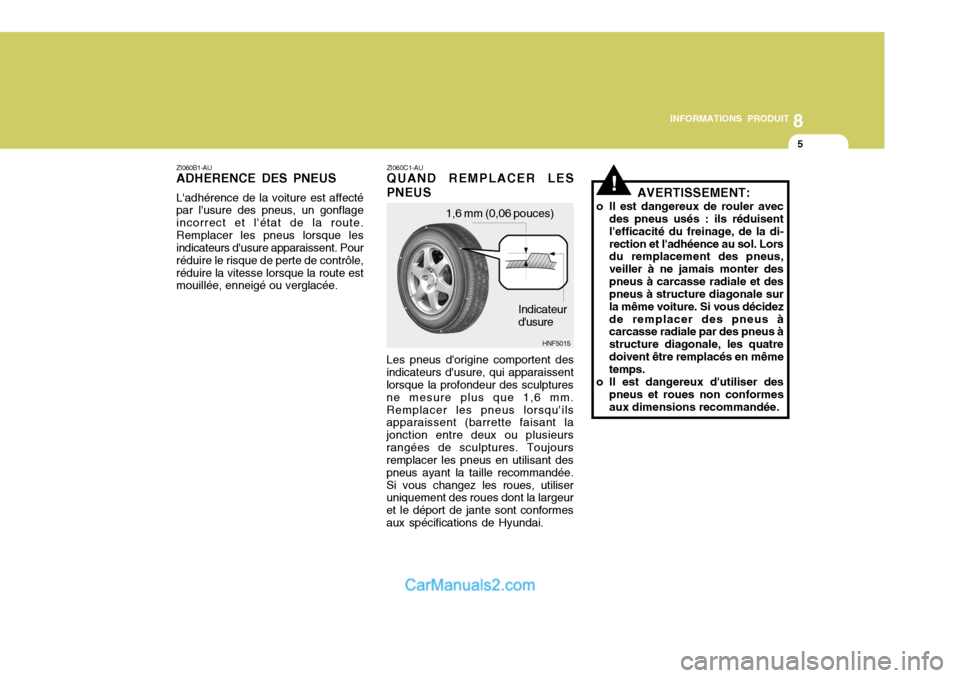

ZI060B1-AU ADHERENCE DES PNEUS L'adhérence de la voiture est affecté par l'usure des pneus, un gonflage incorrect et l'état de la route.Remplacer les pneus lorsque les indicateurs d'usure apparaissent. Pour réduire le risque de perte de contrôle,réduire la vitesse lorsque la route est mouillée, enneigé ou verglacée. ZI060C1-AUQUAND REMPLACER LES PNEUS
!AVERTISSEMENT:
o Il est dangereux de rouler avec des pneus usés : ils réduisent l'efficacité du freinage, de la di-rection et l'adhéence au sol. Lors du remplacement des pneus, veiller à ne jamais monter despneus à carcasse radiale et des pneus à structure diagonale sur la même voiture. Si vous décidezde remplacer des pneus à carcasse radiale par des pneus à structure diagonale, les quatredoivent être remplacés en même temps.
o Il est dangereux d'utiliser des pneus et roues non conformes aux dimensions recommandée.
Les pneus d'origine comportent des
indicateurs d'usure, qui apparaissent lorsque la profondeur des sculptures ne mesure plus que 1,6 mm.Remplacer les pneus lorsqu'ils apparaissent (barrette faisant la jonction entre deux ou plusieursrangées de sculptures. Toujours remplacer les pneus en utilisant des pneus ayant la taille recommandée.Si vous changez les roues, utiliser uniquement des roues dont la largeur et le déport de jante sont conformesaux spécifications de Hyundai.
1,6 mm (0,06 pouces)
HNF5015
Indicateur d'usure

8INFORMATIONS PRODUIT
6ROUE DE SECOURS ET OUTILLAGE

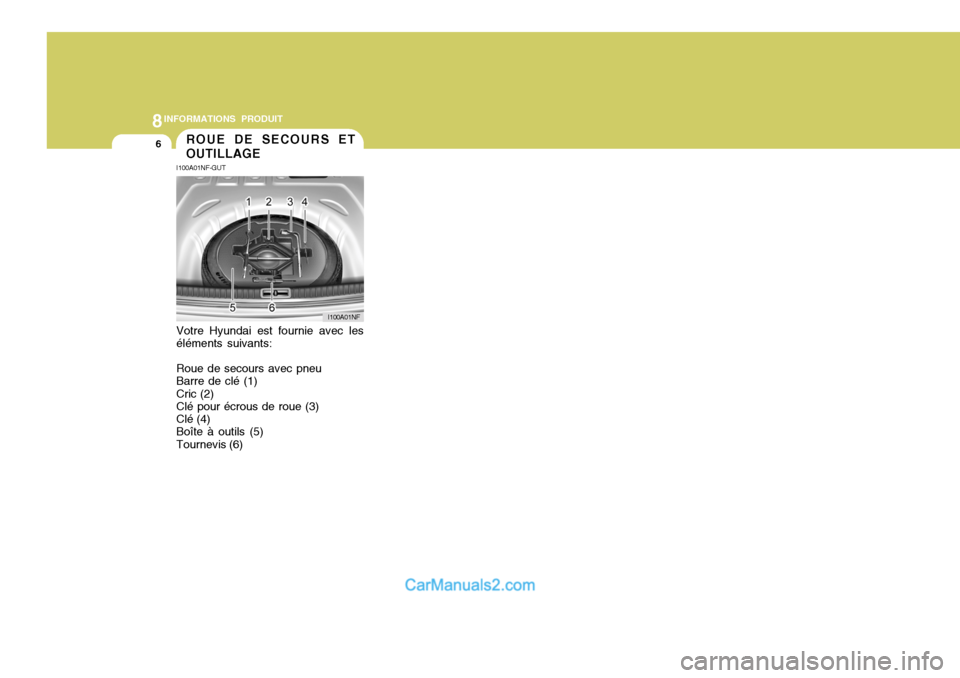

I100A01NF-GUT Votre Hyundai est fournie avec les éléments suivants: Roue de secours avec pneu Barre de clé (1) Cric (2) Clé pour écrous de roue (3) Clé (4) Boîte à outils (5) Tournevis (6)
I100A01NF

9

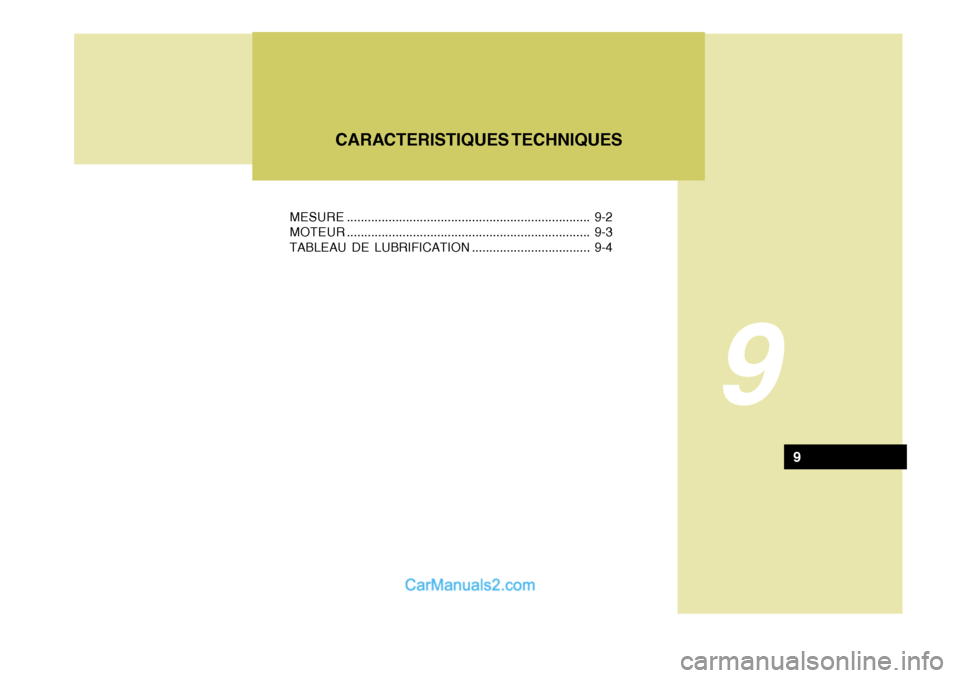

MESURE...................................................................... 9-2
MOTEUR ...................................................................... 9-3
TABLEAU DE LUBRIFICATION .................................. 9-4 CARACTERISTIQUES TECHNIQUES
9

9CARACTERISTIQUES TECHNIQUES
2
Type Type freins avant Type freins arrière Frein de stationnementStandardEn optionRoue de secours
3,3L
130A (13,5 V)
MF 68 AH
Type Jeu du volantCourse de la crémaillère Type de pompe à huile

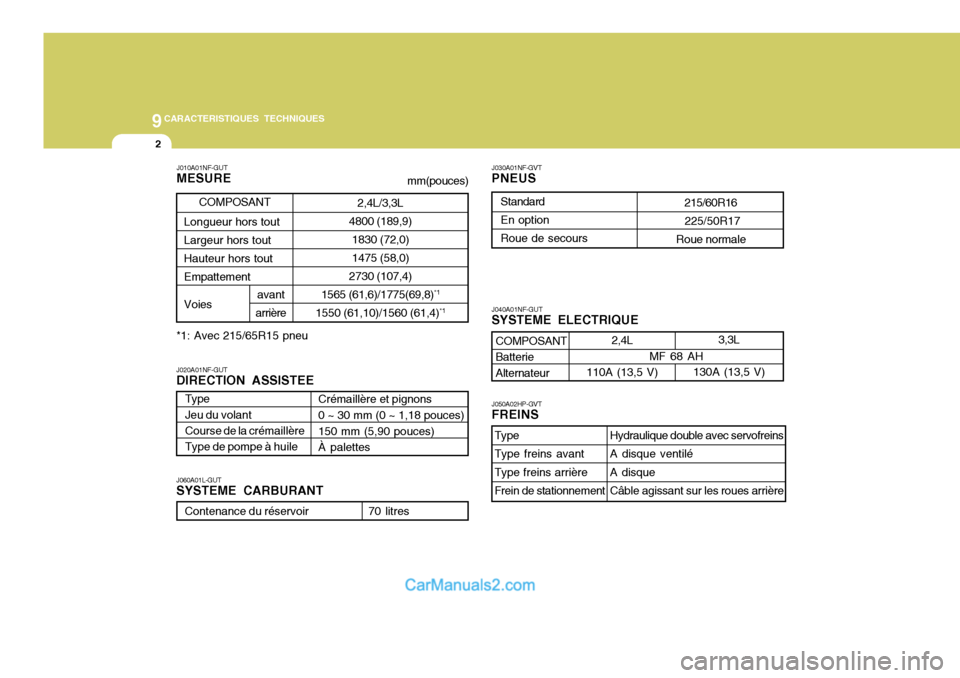

J010A01NF-GUT MESURE
J040A01NF-GUTSYSTEME ELECTRIQUE
J020A01NF-GUT DIRECTION ASSISTEE J060A01L-GUT SYSTEME CARBURANT J030A01NF-GVT PNEUS J050A02HP-GVT FREINS
mm(pouces)
Crémaillère et pignons 0 ~ 30 mm (0 ~ 1,18 pouces) 150 mm (5,90 pouces) À palettes
Contenance du réservoir 70 litres
2,4L
110A (13,5 V)
COMPOSANT Batterie Alternateur
Hydraulique double avec servofreins A disque ventilé A disque Câble agissant sur les roues arrière
*1: Avec 215/65R15 pneu
2,4L/3,3L
4800 (189,9) 1830 (72,0) 1475 (58,0)
2730 (107,4)
1565 (61,6)/1775(69,8) *1
1550 (61,10)/1560 (61,4) *1
Longueur hors tout Largeur hors toutHauteur hors toutEmpattement Voies
avant
arrière
COMPOSANT215/60R16
225/50R17
Roue normale

9
CARACTERISTIQUES TECHNIQUES
3

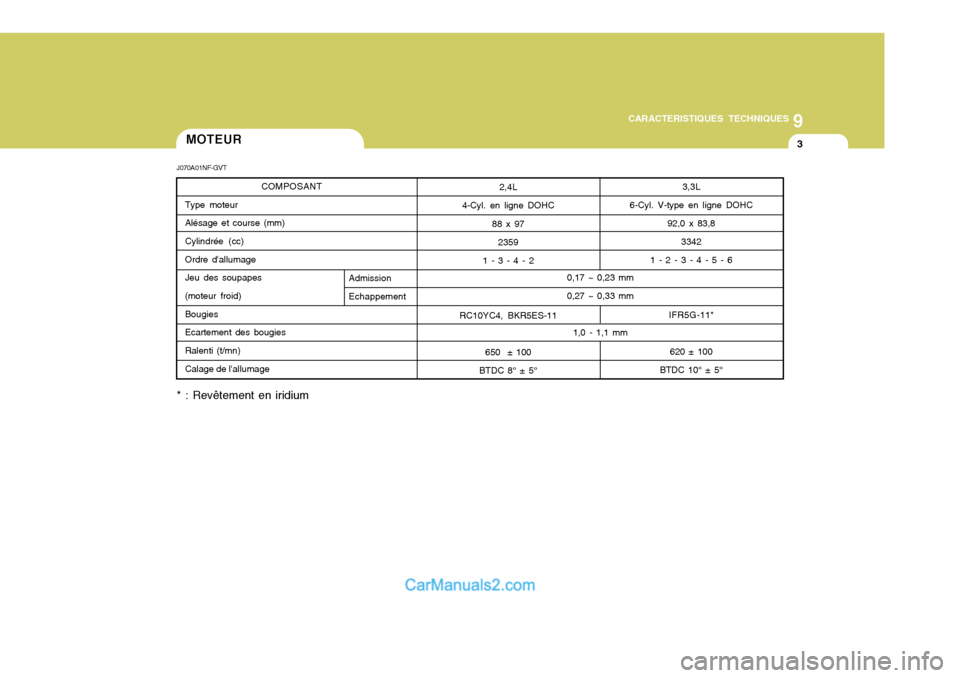

2,4L
4-Cyl. en ligne DOHC
88 x 972359
1 - 3 - 4 - 2
RC10YC4, BKR5ES-11 650 ± 100
BTDC 8° ± 5° 0,17 ~ 0,23 mm 0,27 ~ 0,33 mm
1,0 - 1,1 mm 3,3L
6-Cyl. V-type en ligne DOHC 92,0 x 83,83342
1 - 2 - 3 - 4 - 5 - 6
IFR5G-11*620 ± 100
BTDC 10° ± 5°MOTEUR
J070A01NF-GVT
COMPOSANT
Type moteur Alésage et course (mm) Cylindrée (cc) Ordre d'allumageJeu des soupapes (moteur froid) BougiesEcartement des bougies Ralenti (t/mn) Calage de l'allumage
* : Revêtement en iridium
Admission Echappement

9CARACTERISTIQUES TECHNIQUES
4

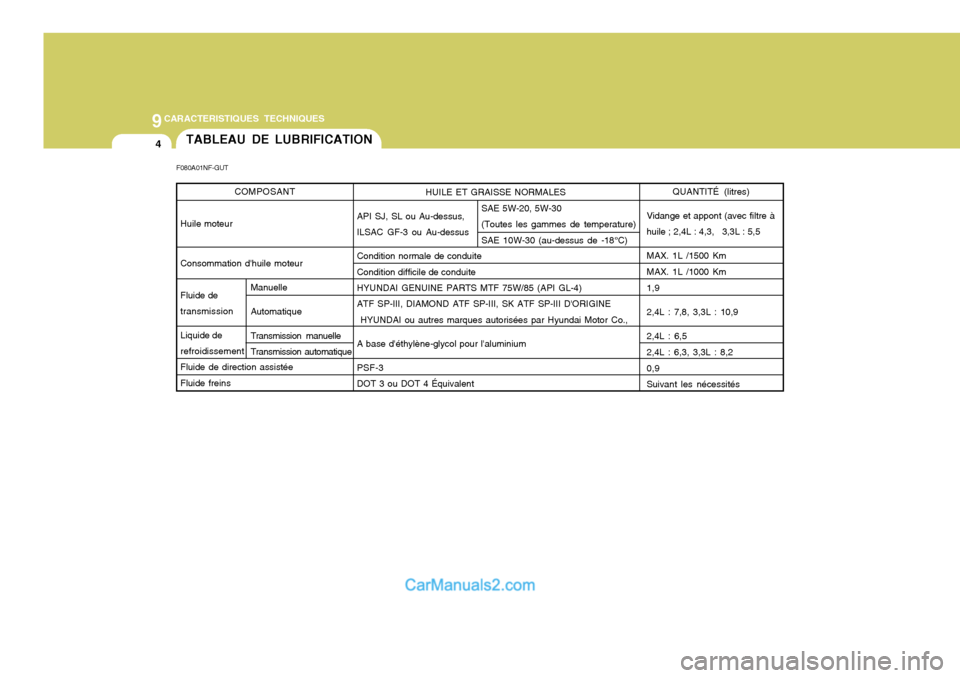

SAE 5W-20, 5W-30 (Toutes les gammes de temperature)SAE 10W-30 (au-dessus de -18°C)TABLEAU DE LUBRIFICATION
F080A01NF-GUT HUILE ET GRAISSE NORMALES
API SJ, SL ou Au-dessus, ILSAC GF-3 ou Au-dessus Condition normale de conduite Condition difficile de conduiteHYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III D'ORIGINE HYUNDAI ou autres marques autorisées par Hyundai Motor Co., A base d'éthylène-glycol pour l'aluminiumPSF-3 DOT 3 ou DOT 4 Équivalent
QUANTITÉ (litres)
Vidange et appont (avec filtre à huile ; 2,4L : 4,3, 3,3L : 5,5
MAX. 1L /1500 KmMAX. 1L /1000 Km 1,9 2,4L : 7,8, 3,3L : 10,9 2,4L : 6,5 2,4L : 6,3, 3,3L : 8,2 0,9
Suivant les nécessités
COMPOSANT
Huile moteur Consommation d'huile moteur Fluide de transmission Liquide de refroidissement Fluide de direction assistée Fluide freins
Manuelle AutomatiqueTransmission manuelle Transmission automatique
