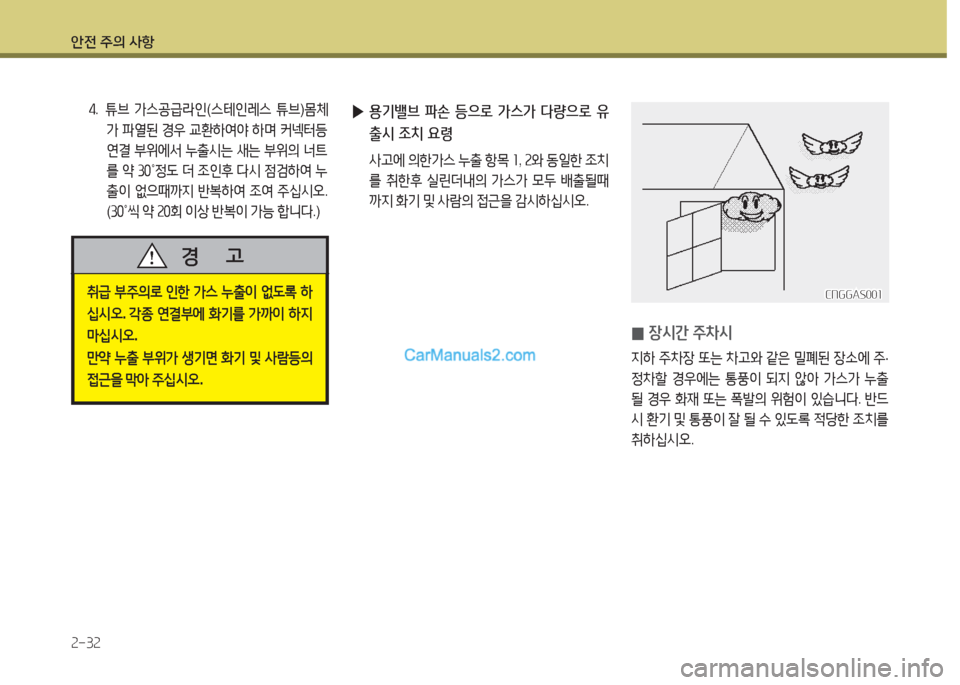

Page 41 of 290
안전 주의 사항
2-32
4. 튜브 가스공급라인(스테인레스 튜브)몸체
가 파열된 경우 교환하여야 하며 커넥터등
연결 부위에서 누출시는 새는 부위의 너트
를 약 30˚정도 더 조인후 다시 점검하여 누
출이 없으때까지 반복하여 조여 주십시오.
(30˚씩 약 20회 이상 반복이 가능 합니다.)
취급 부주의로 인한 가스 누출이 없도록 하
십시오. 각종 연결부에 화기를 가까이 하지
마십시오.
만약 누출 부위가 생기면 화기 및 사람등의
접근을 막아 주십시오.
경 고
▶ 용기밸브 파손 등으로 가스가 다량으로 유
출시 조치 요령
사고에 의한가스 누출 항목 1, 2와 동일한 조치
를 취한후 실린더내의 가스가 모두 배출될때
까지 화기 및 사람의 접근을 감시하십시오.
0장시간 주차시
지하 주차장 또는 차고와 같은 밀폐된 장소에 주·
정차할 경우에는 통풍이 되지 않아 가스가 누출
될 경우 화재 또는 폭발의 위험이 있습니다. 반드
시 환기 및 통풍이 잘 될 수 있도록 적당한 조치를
취하십시오.
CNGGAS001CNGGAS001

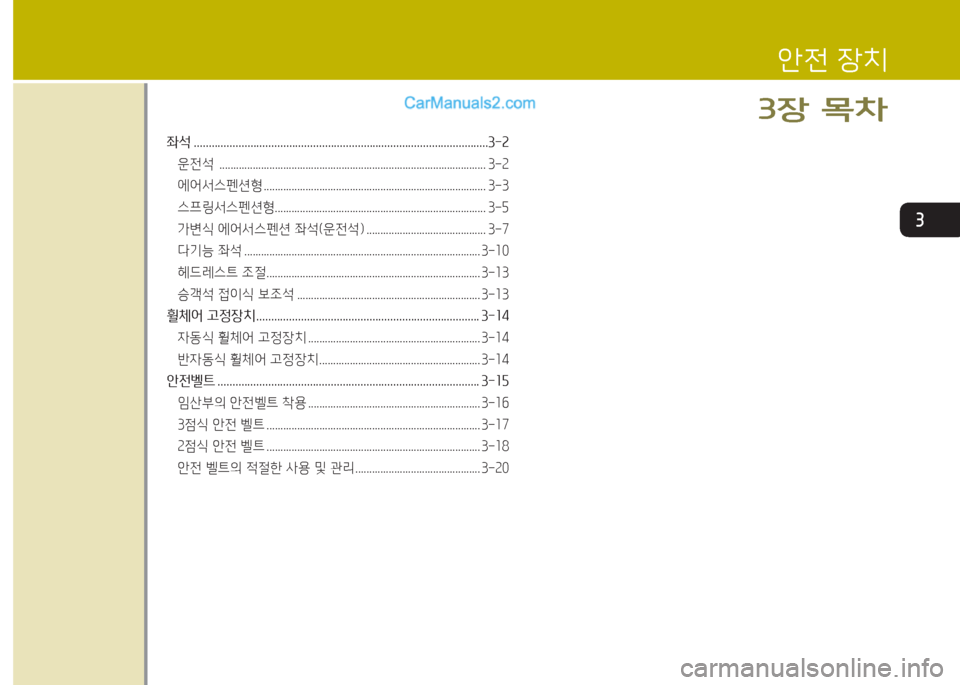

Page 42 of 290
3
좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ......................................3-2
운전석 ................................................................................................ 3-2
에어서스펜션형 ................................................................................ 3-3
스프링서스펜션형 ............................................................................ 3-5
가변식 에어서스펜션 좌석(운전석) ........................................... 3-7
다기능 좌석 ..................................................................................... 3-10
헤드레스트 조절 ............................................................................. 3-13
승객석 접이식 보조석 .................................................................. 3-13
휠체어 고정장치 ........................................................................... 3-14
자동식 휠체어 고정장치 .............................................................. 3-14
반자동식 휠체어 고정장치 .......................................................... 3-14
안전벨트 ........................................................................................ 3-15
임산부의 안전벨트 착용 .............................................................. 3-16
3점식 안전 벨트 ............................................................................. 3-17
2점식 안전 벨트 ............................................................................. 3-18
안전 벨트의 적절한 사용 및 관리 .............................................3-20
안전 장치
3장 목차

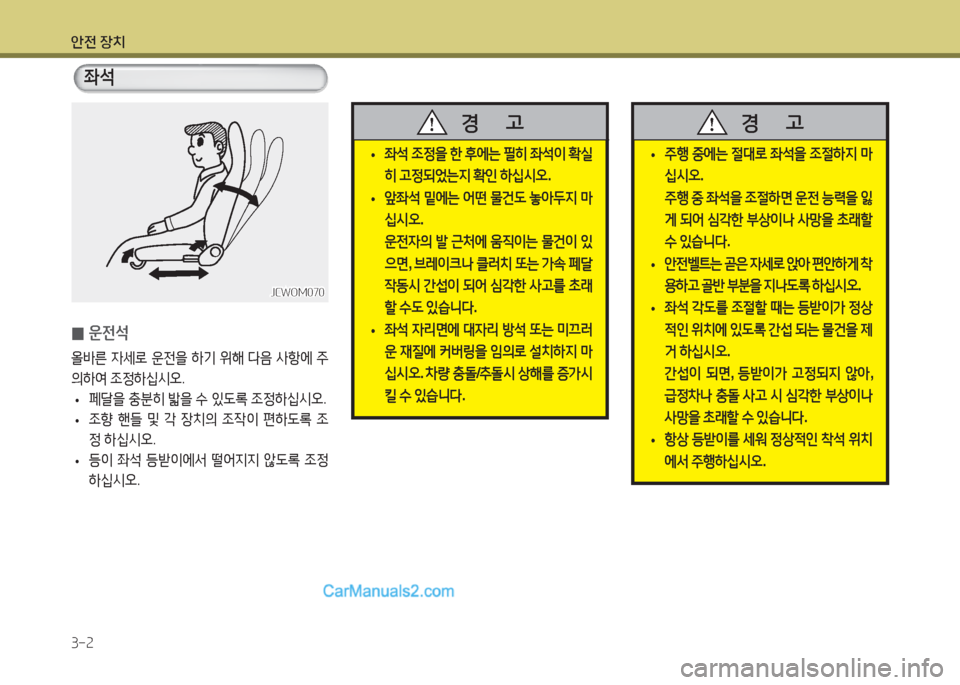

Page 43 of 290
안전 장치
3-2
0운전석
올바른 자세로 운전을 하기 위해 다음 사항에 주
의하여 조정하십시오.
•페달을 충분히 밟을 수 있도록 조정하십시오.
•조향 핸들 및 각 장치의 조작이 편하도록 조
정 하십시오.
•등이 좌석 등받이에서 떨어지지 않도록 조정
하십시오.
JCWOM070JCWOM070
좌석
•좌석 조정을 한 후에는 필히 좌석이 확실
히 고정되었는지 확인 하십시오.
• 앞좌석 밑에는 어떤 물건도 놓아두지 마
십시오.
운전자의 발 근처에 움직이는 물건이 있
으면, 브레이크나 클러치 또는 가속 페달
작동시 간섭이 되어 심각한 사고를 초래
할 수도 있습니다.
•좌석 자리면에 대자리 방석 또는 미끄러
운 재질에 커버링을 임의로 설치하지 마
십시오. 차량 충돌/추돌시 상해를 증가시
킬 수 있습니다.
경 고
• 주행 중에는 절대로 좌석을 조절하지 마
십시오.
주행 중 좌석을 조절하면 운전 능력을 잃
게 되어 심각한 부상이나 사망을 초래할
수 있습니다.
•안전벨트는 곧은 자세로 앉아 편안하게 착
용하고 골반 부분을 지나도록 하십시오.
• 좌석 각도를 조절할 때는 등받이가 정상
적인 위치에 있도록 간섭 되는 물건을 제
거 하십시오.
간섭이 되면, 등받이가 고정되지 않아,
급정차나 충돌 사고 시 심각한 부상이나
사망을 초래할 수 있습니다.
• 항상 등받이를 세워 정상적인 착석 위치
에서 주행하십시오.
경 고

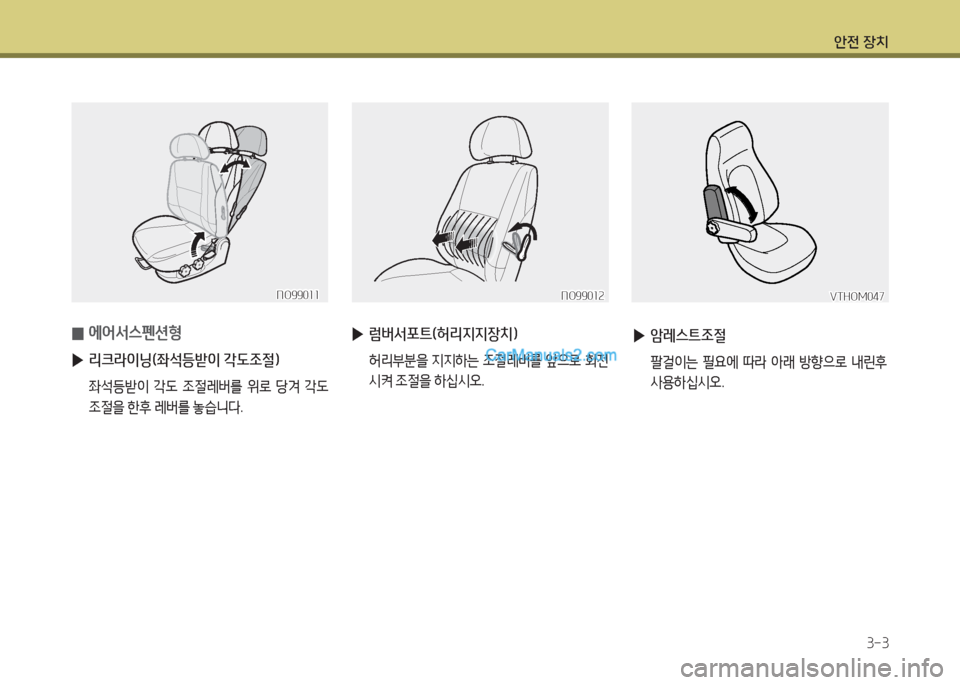

Page 44 of 290
안전 장치
3-3
0에어서스펜션형
▶리크라이닝(좌석등받이 각도조절)
좌석등받이 각도 조절레버를 위로 당겨 각도
조절을 한후 레버를 놓습니다.
NO99012NO99012NO99011NO99011
▶럼버서포트(허리지지장치)
허리부분을 지지하는 조절레버를 앞으로 회전
시켜 조절을 하십시오.
▶암레스트조절
팔걸이는 필요에 따라 아래 방향으로 내린후
사용하십시오.
VTHOM047VTHOM047

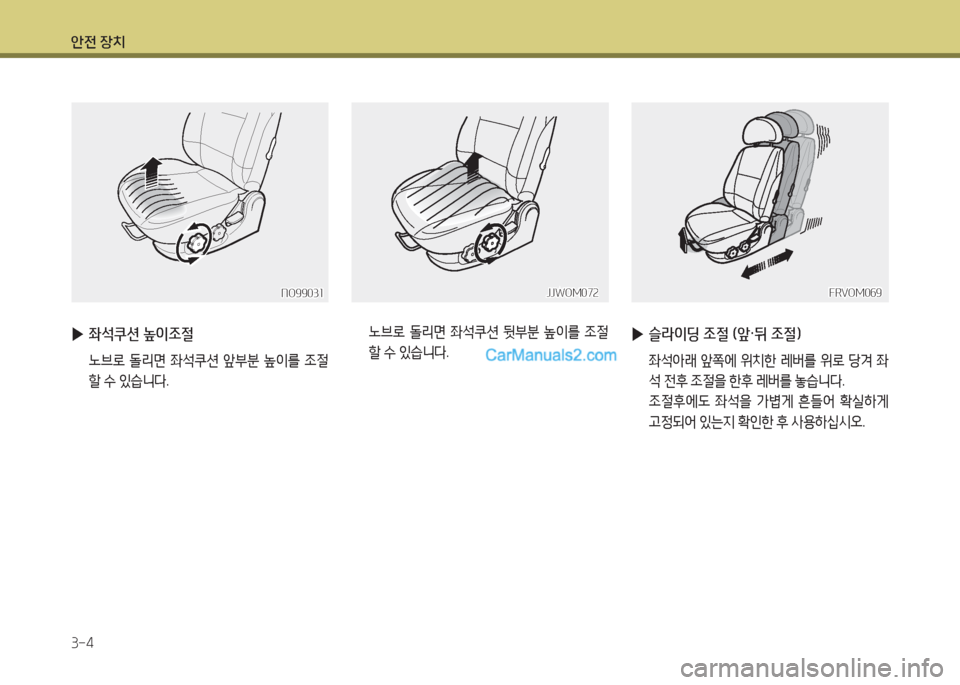

Page 45 of 290
안전 장치
3-4
NO99031NO99031
▶좌석쿠션 높이조절
노브로 돌리면 좌석쿠션 앞부분 높이를 조절
할 수 있습니다.
JJWOM072JJWOM072
노브로 돌리면 좌석쿠션 뒷부분 높이를 조절
할 수 있습니다.
FRVOM069FRVOM069
▶슬라이딩 조절 (앞·뒤 조절)
좌석아래 앞쪽에 위치한 레버를 위로 당겨 좌
석 전후 조절을 한후 레버를 놓습니다.
조절후에도 좌석을 가볍게 흔들어 확실하게
고정되어 있는지 확인한 후 사용하십시오.

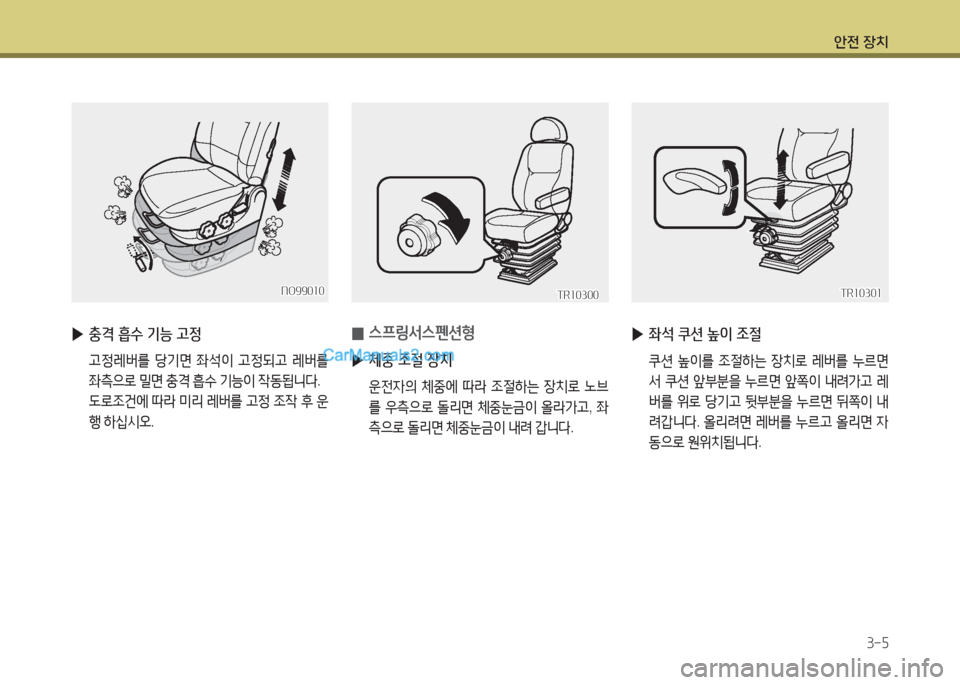

Page 46 of 290
안전 장치
3-5
▶충격 흡수 기능 고정
고정레버를 당기면 좌석이 고정되고 레버를
좌측으로 밀면 충격 흡수 기능이 작동됩니다.
도로조건에 따라 미리 레버를 고정 조작 후 운
행 하십시오.
NO99010NO99010TR10301TR10301
▶좌석 쿠션 높이 조절
쿠션 높이를 조절하는 장치로 레버를 누르면
서 쿠션 앞부분을 누르면 앞쪽이 내려가고 레
버를 위로 당기고 뒷부분을 누르면 뒤쪽이 내
려갑니다. 올리려면 레버를 누르고 올리면 자
동으로 원위치됩니다.
TR10300TR10300
0스프링서스펜션형
▶체중 조절 장치
운전자의 체중에 따라 조절하는 장치로 노브
를 우측으로 돌리면 체중눈금이 올라가고, 좌
측으로 돌리면 체중눈금이 내려 갑니다.

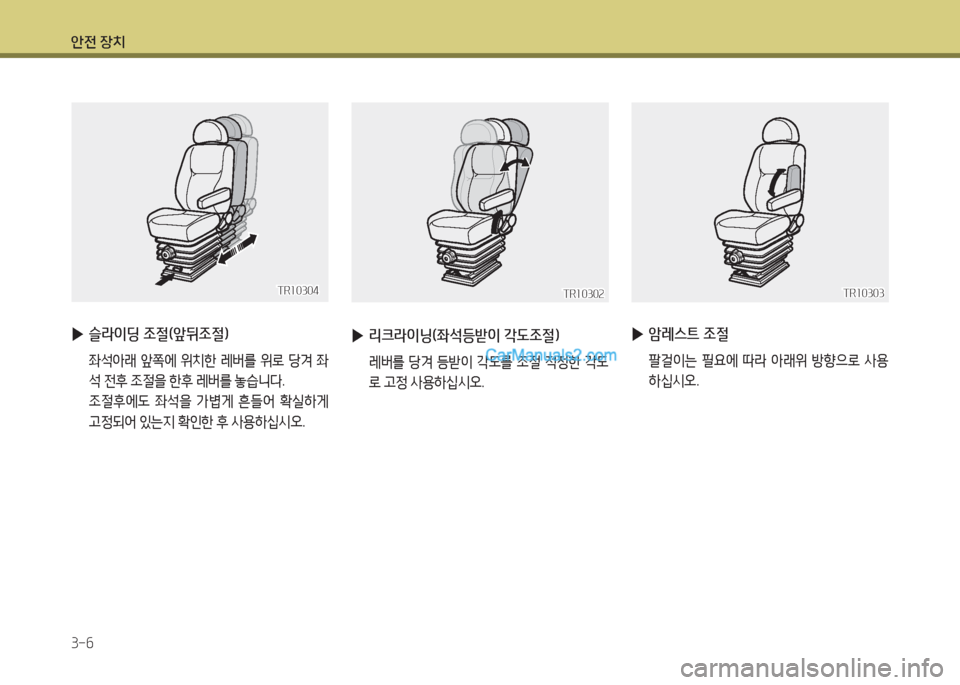

Page 47 of 290
안전 장치
3-6
TR10304TR10304
▶슬라이딩 조절(앞뒤조절)
좌석아래 앞쪽에 위치한 레버를 위로 당겨 좌
석 전후 조절을 한후 레버를 놓습니다.
조절후에도 좌석을 가볍게 흔들어 확실하게
고정되어 있는지 확인한 후 사용하십시오.
TR10303TR10303
▶암레스트 조절
팔걸이는 필요에 따라 아래위 방향으로 사용
하십시오.
TR10302TR10302
▶리크라이닝(좌석등받이 각도조절)
레버를 당겨 등받이 각도를 조절 적정한 각도
로 고정 사용하십시오.

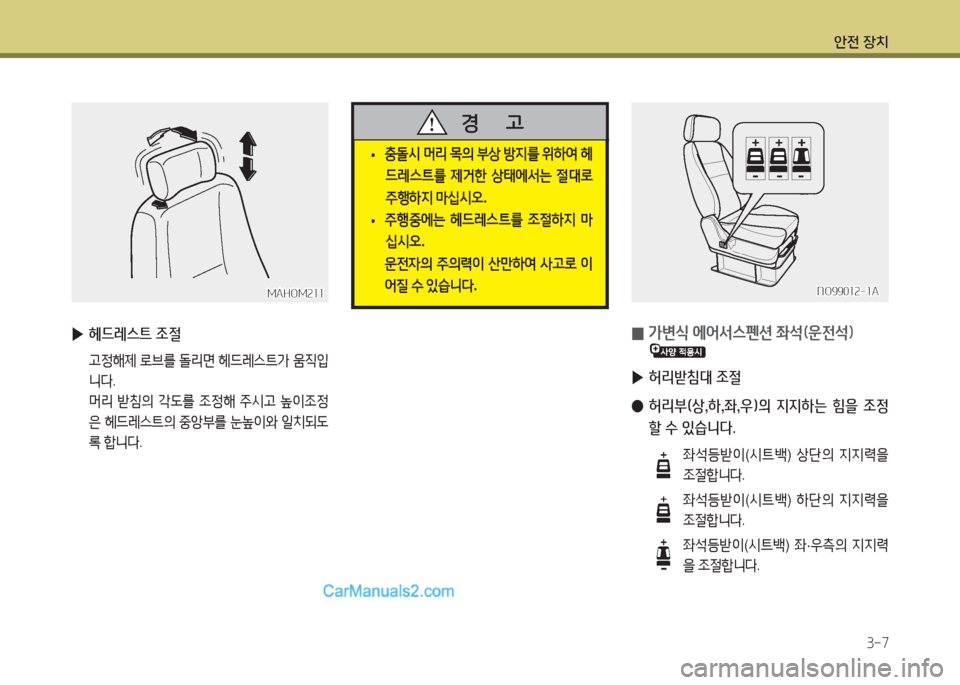

Page 48 of 290
안전 장치
3-7
▶헤드레스트 조절
고정해제 로브를 돌리면 헤드레스트가 움직입
니다.
머리 받침의 각도를 조정해 주시고 높이조정
은 헤드레스트의 중앙부를 눈높이와 일치되도
록 합니다.
MAHOM211MAHOM211
• 충돌시 머리 목의 부상 방지를 위하여 헤
드레스트를 제거한 상태에서는 절대로
주행하지 마십시오.
• 주행중에는 헤드레스트를 조절하지 마
십시오.
운전자의 주의력이 산만하여 사고로 이
어질 수 있습니다.
경 고
0 가변식 에어서스펜션 좌석(운전석)
▶허리받침대 조절
●허리부(상,하,좌,우)의 지지하는 힘을 조정
할 수 있습니다.
좌석등받이(시트백) 상단의 지지력을
조절합니다.
좌석등받이(시트백) 하단의 지지력을
조절합니다.
좌석등받이(시트백) 좌·우측의 지지력
을 조절합니다.
NO99012-1ANO99012-1A

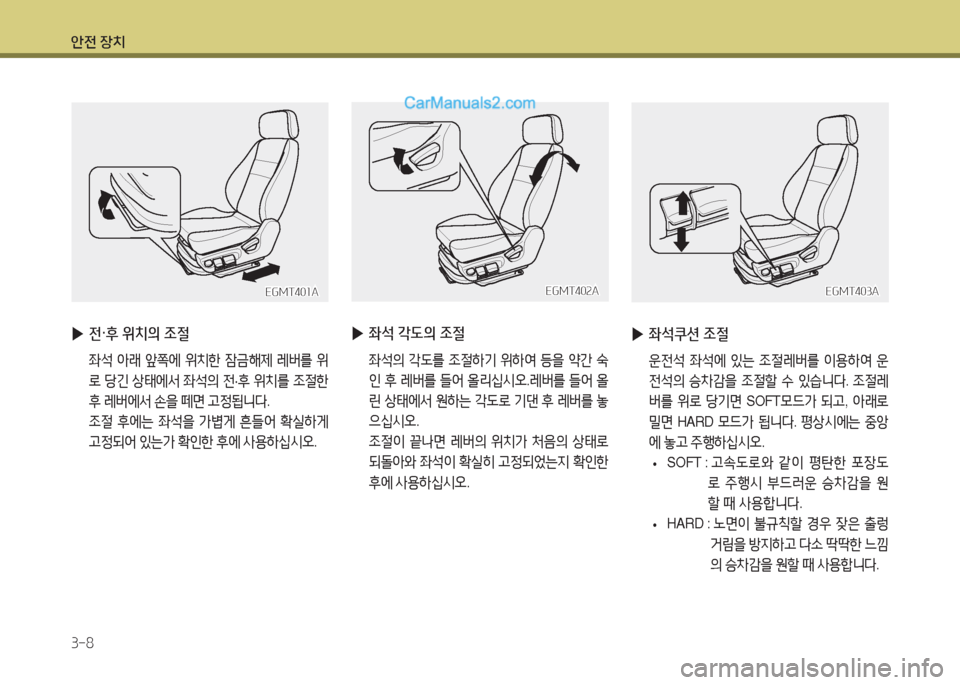

Page 49 of 290
안전 장치
3-8
▶좌석 각도의 조절
좌석의 각도를 조절하기 위하여 등을 약간 숙
인 후 레버를 들어 올리십시오.레버를 들어 올
린 상태에서 원하는 각도로 기댄 후 레버를 놓
으십시오.
조절이 끝나면 레버의 위치가 처음의 상태로
되돌아와 좌석이 확실히 고정되었는지 확인한
후에 사용하십시오.
EGMT402AEGMT402AEGMT401AEGMT401A
▶전·후 위치의 조절
좌석 아래 앞쪽에 위치한 잠금해제 레버를 위
로 당긴 상태에서 좌석의 전·후 위치를 조절한
후 레버에서 손을 떼면 고정됩니다.
조절 후에는 좌석을 가볍게 흔들어 확실하게
고정되어 있는가 확인한 후에 사용하십시오.
EGMT403AEGMT403A
▶좌석쿠션 조절
운전석 좌석에 있는 조절레버를 이용하여 운
전석의 승차감을 조절할 수 있습니다. 조절레
버를 위로 당기면 SOFT모드가 되고, 아래로
밀면 HARD 모드가 됩니다. 평상시에는 중앙
에 놓고 주행하십시오.
•SOFT : 고속도로와 같이 평탄한 포장도
로 주행시 부드러운 승차감을 원
할 때 사용합니다.
•HARD : 노면이 불규칙할 경우 잦은 출렁
거림을 방지하고 다소 딱딱한 느낌
의 승차감을 원할 때 사용합니다.

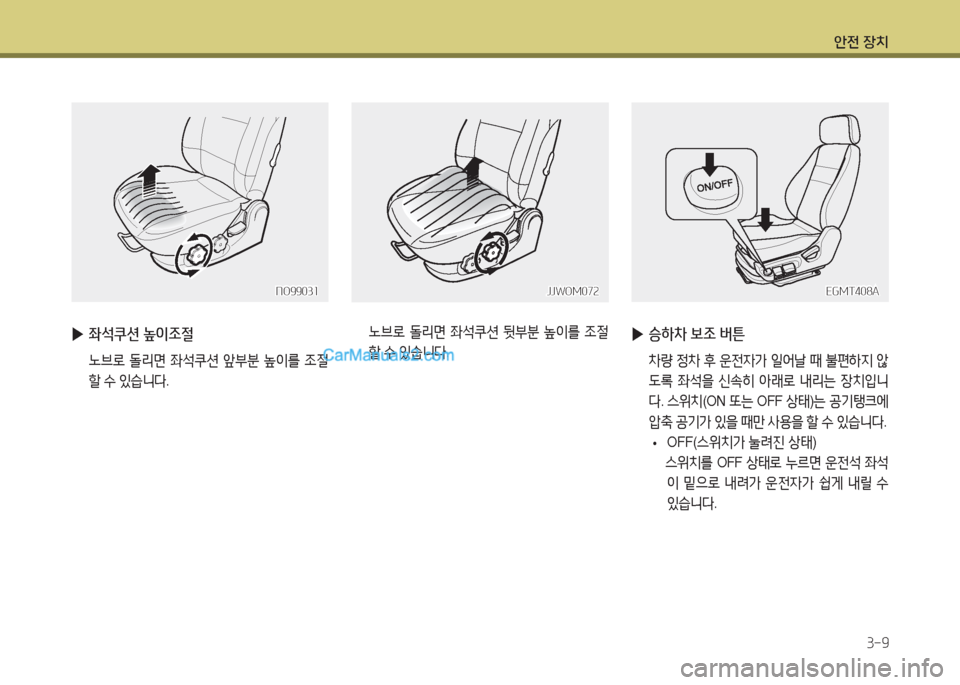

Page 50 of 290
안전 장치
3-9
▶좌석쿠션 높이조절
노브로 돌리면 좌석쿠션 앞부분 높이를 조절
할 수 있습니다.
NO99031NO99031
노브로 돌리면 좌석쿠션 뒷부분 높이를 조절
할 수 있습니다.
JJWOM072JJWOM072
▶승하차 보조 버튼
차량 정차 후 운전자가 일어날 때 불편하지 않
도록 좌석을 신속히 아래로 내리는 장치입니
다. 스위치(ON 또는 OFF 상태)는 공기탱크에
압축 공기가 있을 때만 사용을 할 수 있습니다.
•OFF(스위치가 눌려진 상태)
스위치를 OFF 상태로 누르면 운전석 좌석
이 밑으로 내려가 운전자가 쉽게 내릴 수
있습니다.
EGMT408AEGMT408A
