Hyundai Terracan 2004 Betriebsanleitung (in German)

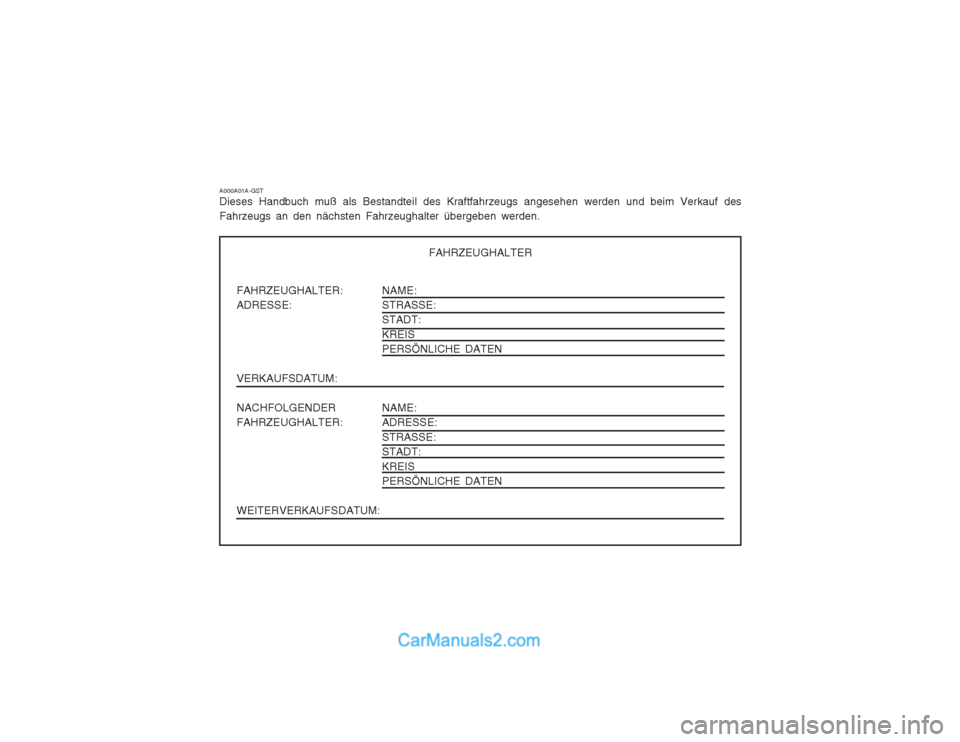

FAHRZEUGHALTER: ADRESSE: VERKAUFSDATUM: NACHFOLGENDER FAHRZEUGHALTER: WEITERVERKAUFSDATUM:NAME: STRASSE:STADT: KREIS PERSÖNLICHE DATEN NAME: ADRESSE: STRASSE: STADT: KREIS PERSÖNLICHE DATEN
FAHRZEUGHALTER
A000A01A-GST Dieses Handbuch muß als Bestandteil des Kraftfahrzeugs angesehen werden und beim Verkauf des Fahrzeugs an den nächsten Fahrzeughalter übergeben werden.

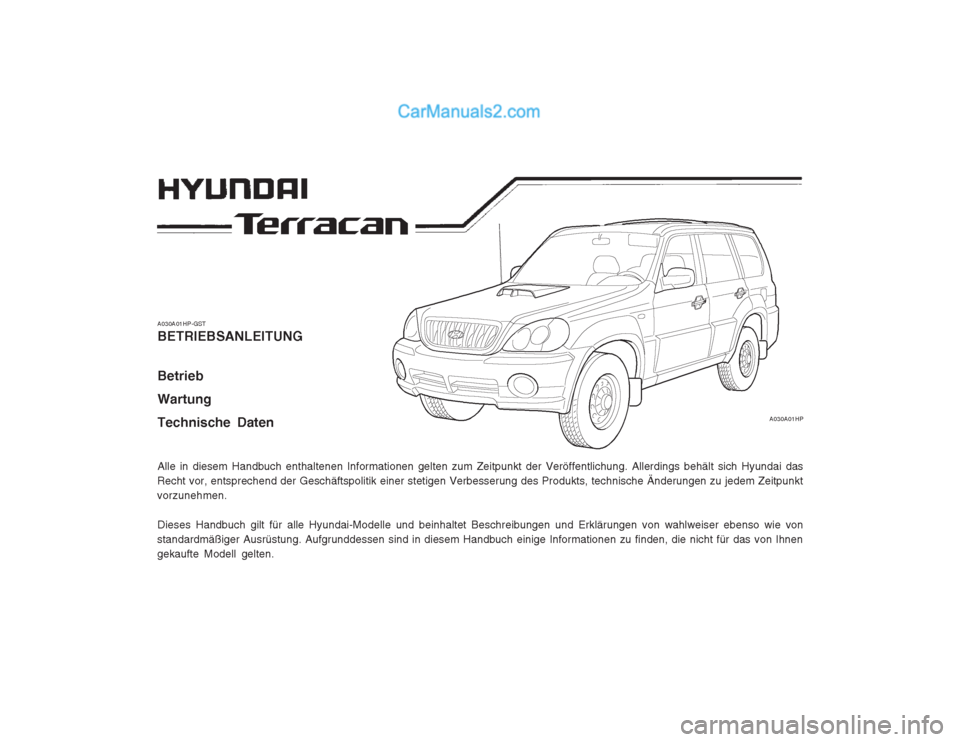

A030A01HP-GST BETRIEBSANLEITUNG Betrieb WartungTechnische Daten Alle in diesem Handbuch enthaltenen Informationen gelten zum Zeitpunkt der Veröffentlichung. Allerdings behält sich Hyundai das
Recht vor, entsprechend der Geschäftspolitik einer stetigen Verbesserung des Produkts, technische Änderungen zu jedem Zeitpunkt vorzunehmen.
Dieses Handbuch gilt für alle Hyundai-Modelle und beinhaltet Beschreibungen und Erklärungen von wahlweiser ebenso wie von
standardmäßiger Ausrüstung. Aufgrunddessen sind in diesem Handbuch einige Informationen zu finden, die nicht für das von Ihnengekaufte Modell gelten.
A030A01HP

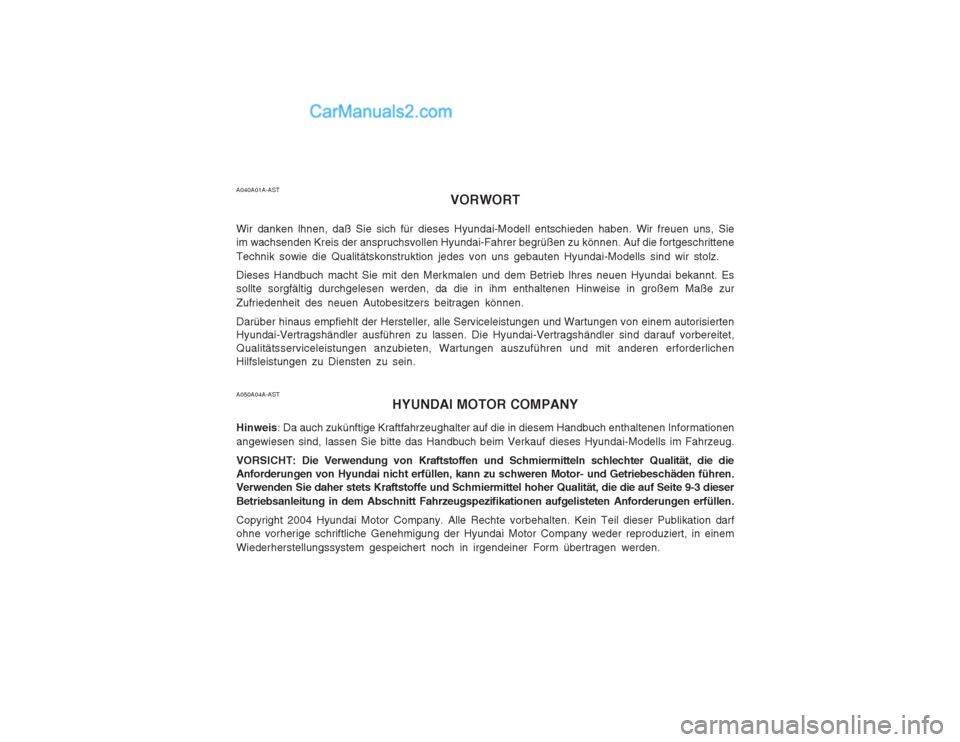

A040A01A-ASTVORWORT
Wir danken lhnen, daß Sie sich für dieses Hyundai-Modell entschieden haben. Wir freuen uns, Sie im wachsenden Kreis der anspruchsvollen Hyundai-Fahrer begrüßen zu können. Auf die fortgeschrittene Technik sowie die Qualitätskonstruktion jedes von uns gebauten Hyundai-Modells sind wir stolz. Dieses Handbuch macht Sie mit den Merkmalen und dem Betrieb lhres neuen Hyundai bekannt. Es sollte sorgfältig durchgelesen werden, da die in ihm enthaltenen Hinweise in großem Maße zur Zufriedenheit des neuen Autobesitzers beitragen können. Darüber hinaus empfiehlt der Hersteller, alle Serviceleistungen und Wartungen von einem autorisierten Hyundai-Vertragshändler ausführen zu lassen. Die Hyundai-Vertragshändler sind darauf vorbereitet, Qualitätsserviceleistungen anzubieten, Wartungen auszuführen und mit anderen erforderlichenHilfsleistungen zu Diensten zu sein. A050A04A-AST HYUNDAI MOTOR COMPANY
Hinweis : Da auch zukünftige Kraftfahrzeughalter auf die in diesem Handbuch enthaltenen Informationen
angewiesen sind, lassen Sie bitte das Handbuch beim Verkauf dieses Hyundai-Modells im Fahrzeug.
VORSICHT: Die Verwendung von Kraftstoffen und Schmiermitteln schlechter Qualität, die die
Anforderungen von Hyundai nicht erfüllen, kann zu schweren Motor- und Getriebeschäden führen. Verwenden Sie daher stets Kraftstoffe und Schmiermittel hoher Qualität, die die auf Seite 9-3 dieser Betriebsanleitung in dem Abschnitt Fahrzeugspezifikationen aufgelisteten Anforderungen erfüllen. Copyright 2004 Hyundai Motor Company. Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne vorherige schriftliche Genehmigung der Hyundai Motor Company weder reproduziert, in einem Wiederherstellungssystem gespeichert noch in irgendeiner Form übertragen werden.

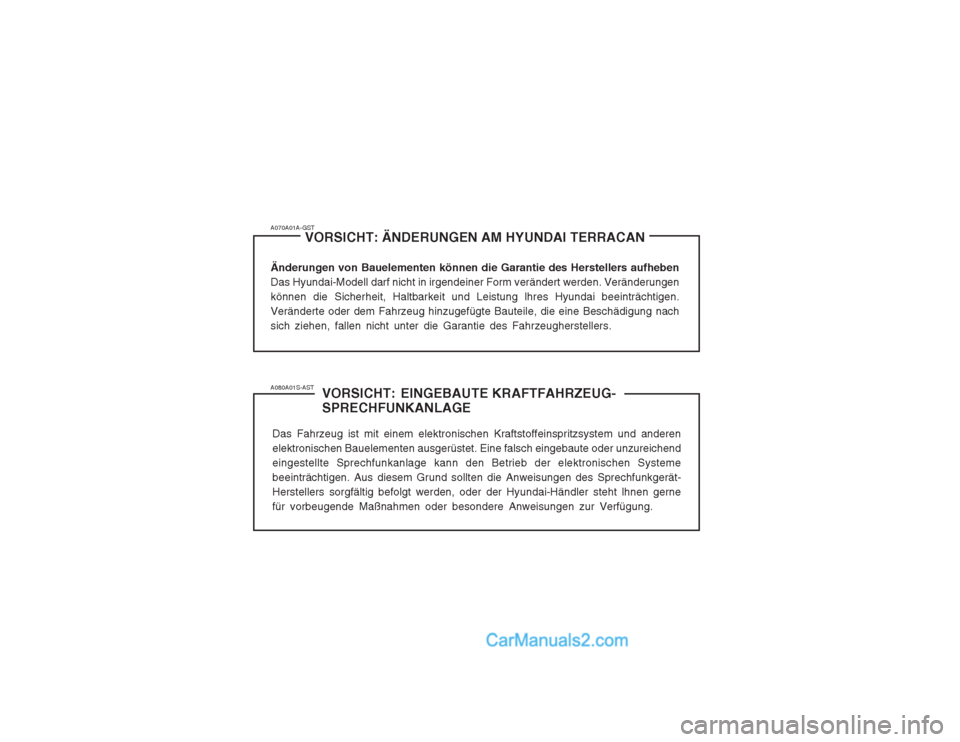

A070A01A-GSTVORSICHT: ÄNDERUNGEN AM HYUNDAI TERRACAN
Änderungen von Bauelementen können die Garantie des Herstellers aufheben Das Hyundai-Modell darf nicht in irgendeiner Form verändert werden. Veränderungenkönnen die Sicherheit, Haltbarkeit und Leistung lhres Hyundai beeinträchtigen.Veränderte oder dem Fahrzeug hinzugefügte Bauteile, die eine Beschädigung nachsich ziehen, fallen nicht unter die Garantie des Fahrzeugherstellers.
A080A01S-AST VORSICHT: EINGEBAUTE KRAFTFAHRZEUG- SPRECHFUNKANLAGE
Das Fahrzeug ist mit einem elektronischen Kraftstoffeinspritzsystem und anderenelektronischen Bauelementen ausgerüstet. Eine falsch eingebaute oder unzureichendeingestellte Sprechfunkanlage kann den Betrieb der elektronischen Systemebeeinträchtigen. Aus diesem Grund sollten die Anweisungen des Sprechfunkgerät-Herstellers sorgfältig befolgt werden, oder der Hyundai-Händler steht lhnen gernefür vorbeugende Maßnahmen oder besondere Anweisungen zur Verfügung.

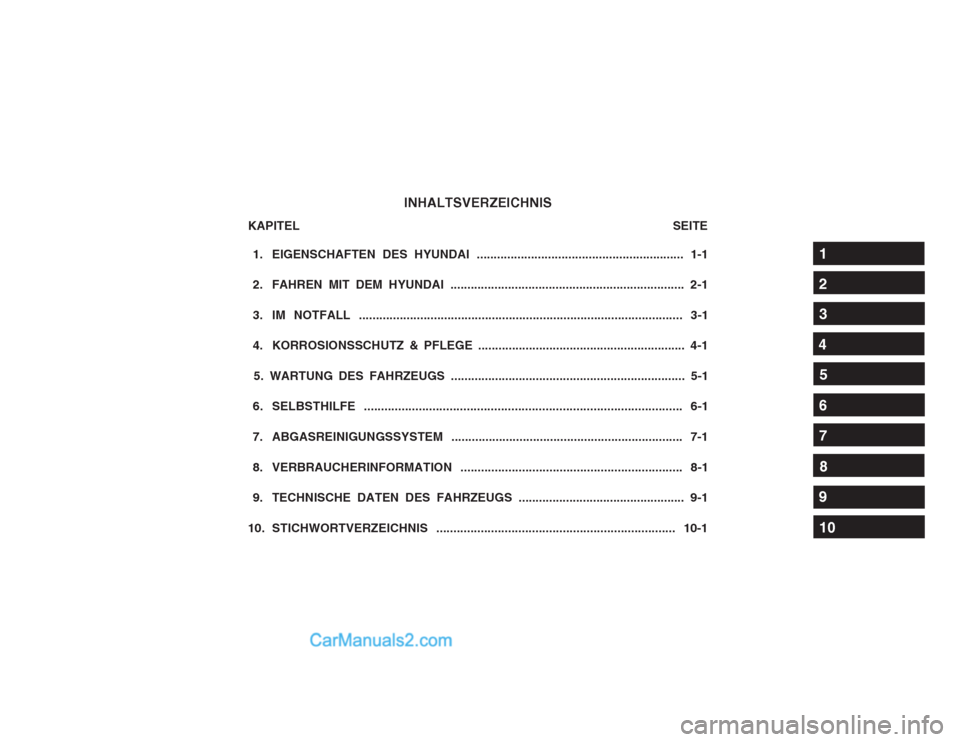

INHALTSVERZEICHNIS
KAPITEL SEITE
1. EIGENSCHAFTEN DES HYUNDAI ............................................................. 1-1
2. FAHREN MIT DEM HYUNDAI ..................................................................... 2-1
3. IM NOTFALL ............................................................................................... 3-1
4. KORROSIONSSCHUTZ & PFLEGE ............................................................. 4-1
5. WARTUNG DES FAHRZEUGS ..................................................................... 5-1
6. SELBSTHILFE ............................................................................................. 6-1
7. ABGASREINIGUNGSSYSTEM .................................................................... 7-1
8. VERBRAUCHERINFORMATI ON ................................................................. 8-1
9. TECHNISCHE DATEN DES FAHRZEUGS ................................................. 9-1
10. STICHWORTVERZEICHNIS ...................................................................... 10-1
1
2 3
4
5
6 7
8
9
10

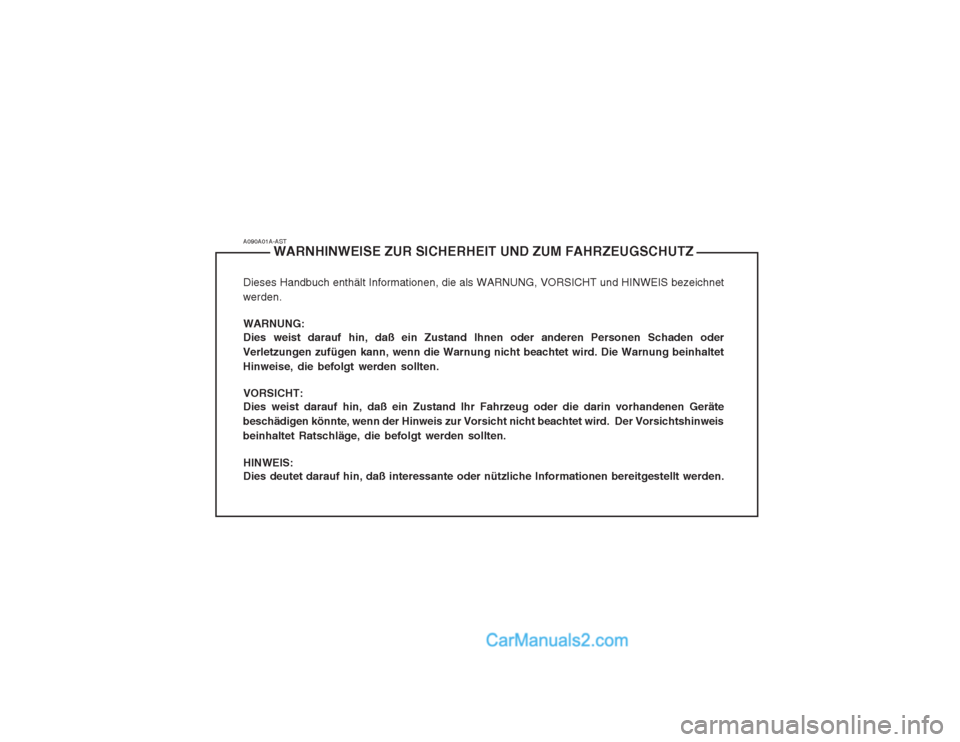

A090A01A-ASTWARNHINWEISE ZUR SICHERHEIT UND ZUM FAHRZEUGSCHUTZ
Dieses Handbuch enthält Informationen, die als WARNUNG, VORSICHT und HINWEIS bezeichnet
werden.
WARNUNG: Dies weist darauf hin, daß ein Zustand Ihnen oder anderen Personen Schaden oder
Verletzungen zufügen kann, wenn die Warnung nicht beachtet wird. Die Warnung beinhaltet Hinweise, die befolgt werden sollten.
VORSICHT: Dies weist darauf hin, daß ein Zustand Ihr Fahrzeug oder die darin vorhandenen Geräte
beschädigen könnte, wenn der Hinweis zur Vorsicht nicht beachtet wird. Der Vorsichtshinweis beinhaltet Ratschläge, die befolgt werden sollten.
HINWEIS: Dies deutet darauf hin, daß interessante oder nützliche Informationen bereitgestellt werden.

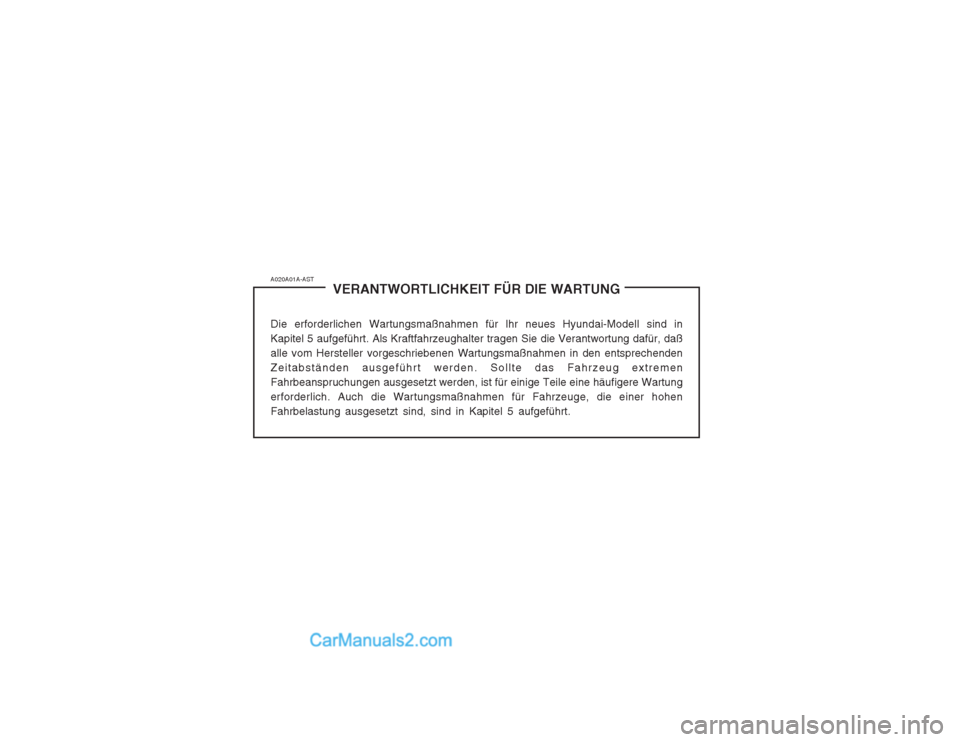

A020A01A-ASTVERANTWORTLICHKEIT FÜR DIE WARTUNG
Die erforderlichen Wartungsmaßnahmen für lhr neues Hyundai-Modell sind in Kapitel 5 aufgeführt. Als Kraftfahrzeughalter tragen Sie die Verantwortung dafür, daßalle vom Hersteller vorgeschriebenen Wartungsmaßnahmen in den entsprechendenZeitabständen ausgeführt werden. Sollte das Fahrzeug extremenFahrbeanspruchungen ausgesetzt werden, ist für einige Teile eine häufigere Wartungerforderlich. Auch die Wartungsmaßnahmen für Fahrzeuge, die einer hohenFahrbelastung ausgesetzt sind, sind in Kapitel 5 aufgeführt.

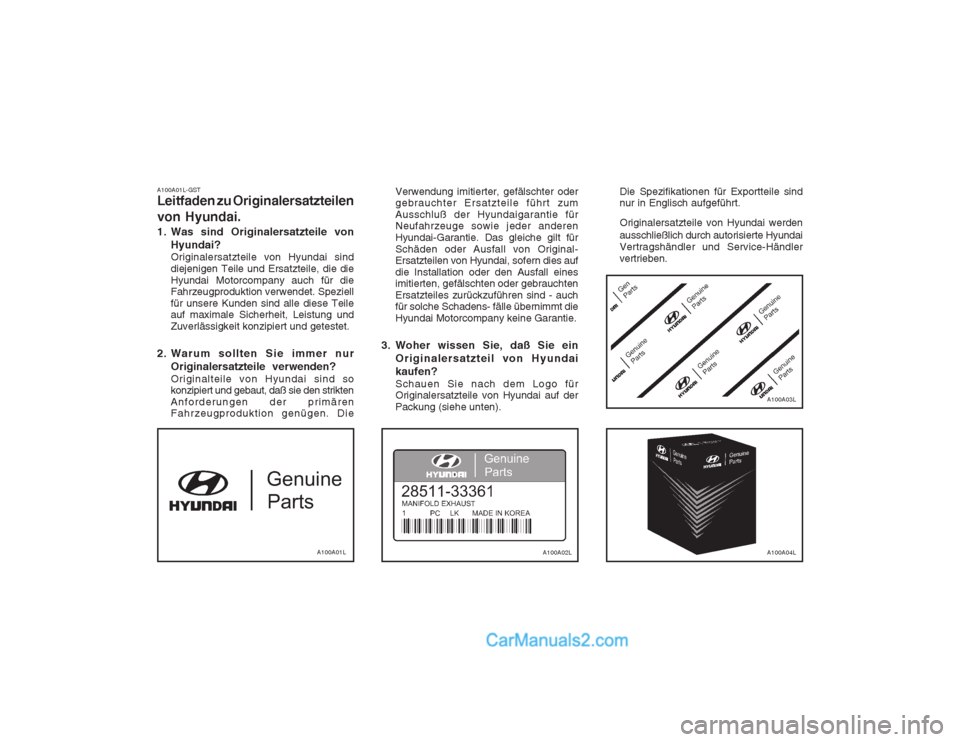

A100A01L-GST Leitfaden zu Originalersatzteilen von Hyundai.
1. Was sind Originalersatzteile vonHyundai? Originalersatzteile von Hyundai sind diejenigen Teile und Ersatzteile, die dieHyundai Motorcompany auch für die Fahrzeugproduktion verwendet. Speziell für unsere Kunden sind alle diese Teile auf maximale Sicherheit, Leistung und Zuverlässigkeit konzipiert und getestet.
2. Warum sollten Sie immer nur Originalersatzteile verwenden? Originalteile von Hyundai sind so konzipiert und gebaut, daß sie den strikten Anforderungen der primären Fahrzeugproduktion genügen. Die Die Spezifikationen für Exportteile sindnur in Englisch aufgeführt. Originalersatzteile von Hyundai werden ausschließlich durch autorisierte Hyundai Vertragshändler und Service-Händlervertrieben.
Verwendung imitierter, gefälschter oder gebrauchter Ersatzteile führt zum Ausschluß der Hyundaigarantie für Neufahrzeuge sowie jeder anderen Hyundai-Garantie. Das gleiche gilt fürSchäden oder Ausfall von Original- Ersatzteilen von Hyundai, sofern dies auf die Installation oder den Ausfall eines imitierten, gefälschten oder gebrauchten Ersatzteiles zurückzuführen sind - auch für solche Schadens- fälle übernimmt die Hyundai Motorcompany keine Garantie.
3. Woher wissen Sie, daß Sie ein Originalersatzteil von Hyundai kaufen? Schauen Sie nach dem Logo für Originalersatzteile von Hyundai auf der Packung (siehe unten).
A100A01LA100A02LA100A04L
A100A03L

1-1
EIGENSCHAFTEN DES HYUNDAI

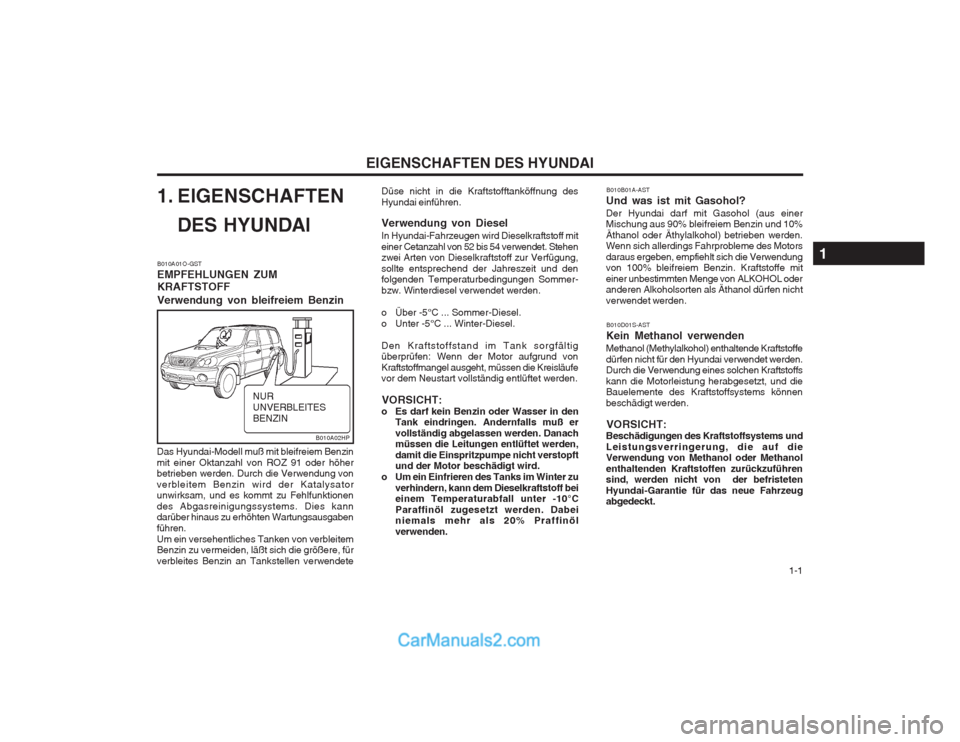

1. EIGENSCHAFTEN DES HYUNDAI
B010A01O-GST EMPFEHLUNGEN ZUMKRAFTSTOFF Verwendung von bleifreiem Benzin
Das Hyundai-Modell muß mit bleifreiem Benzin mit einer Oktanzahl von ROZ 91 oder höher betrieben werden. Durch die Verwendung von verbleitem Benzin wird der Katalysator unwirksam, und es kommt zu Fehlfunktionen des Abgasreinigungssystems. Dies kann darüber hinaus zu erhöhten Wartungsausgaben führen.Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßt sich die größere, für verbleites Benzin an Tankstellen verwendete B010B01A-AST
Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiem Benzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Motors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit
einer unbestimmten Menge von ALKOHOL oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.
B010D01S-AST
Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundai verwendet werden. Durch die Verwendung eines solchen Kraftstoffs kann die Motorleistung herabgesetzt, und die Bauelemente des Kraftstoffsystems können beschädigt werden.
VORSICHT:
Beschädigungen des Kraftstoffsystems undLeistungsverringerung, die auf die Verwendung von Methanol oder Methanol enthaltenden Kraftstoffen zurückzuführen sind, werden nicht von der befristeten Hyundai-Garantie für das neue Fahrzeug abgedeckt.
Düse nicht in die Kraftstofftanköffnung des Hyundai einführen. Verwendung von Diesel In Hyundai-Fahrzeugen wird Dieselkraftstoff mit einer Cetanzahl von 52 bis 54 verwendet. Stehen zwei Arten von Dieselkraftstoff zur Verfügung, sollte entsprechend der Jahreszeit und den folgenden Temperaturbedingungen Sommer- bzw. Winterdiesel verwendet werden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältig überprüfen: Wenn der Motor aufgrund von Kraftstoffmangel ausgeht, müssen die Kreisläufe vor dem Neustart vollständig entlüftet werden.
VORSICHT:
o Es darf kein Benzin oder Wasser in den Tank eindringen. Andernfalls muß er vollständig abgelassen werden. Danach müssen die Leitungen entlüftet werden, damit die Einspritzpumpe nicht verstopft und der Motor beschädigt wird.
o Um ein Einfrieren des Tanks im Winter zu verhindern, kann dem Dieselkraftstoff beieinem Temperaturabfall unter -10°C Paraffinöl zugesetzt werden. Dabei niemals mehr als 20% Praffinöl verwenden.
B010A02HP
NUR UNVERBLEITESBENZIN
1

EIGENSCHAFTEN DES HYUNDAI

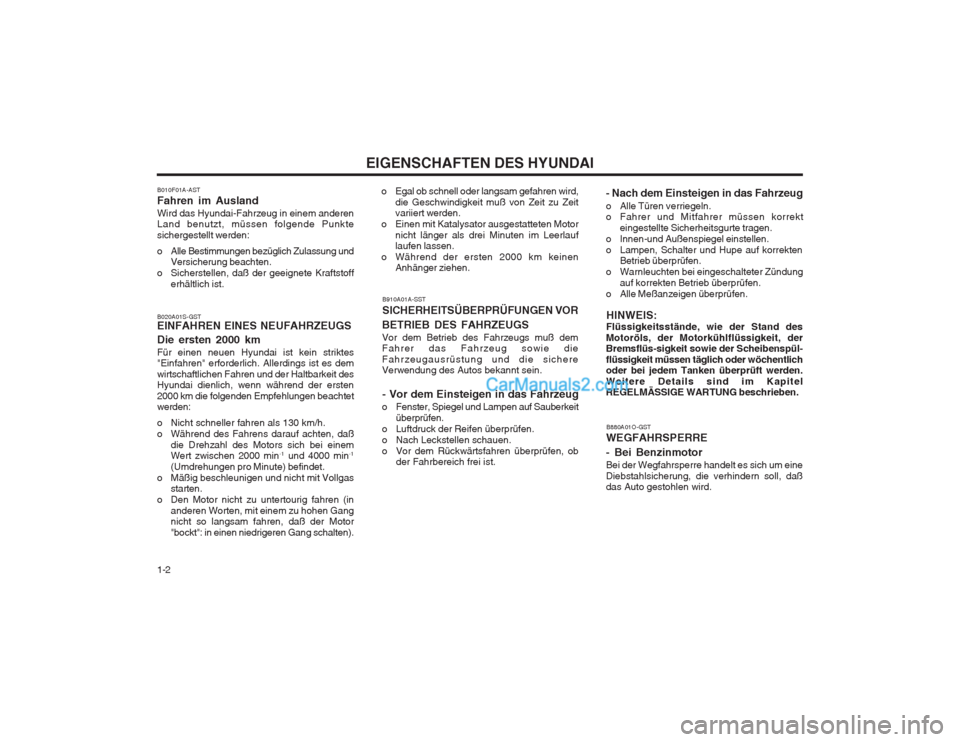

1-2 B880A01O-GST
WEGFAHRSPERRE - Bei Benzinmotor Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, die verhindern soll, daß das Auto gestohlen wird.
B020A01S-GST EINFAHREN EINES NEUFAHRZEUGS Die ersten 2000 km Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000 km die folgenden Empfehlungen beachtet werden:
o Nicht schneller fahren als 130 km/h.
o Während des Fahrens darauf achten, daß
die Drehzahl des Motors sich bei einem Wert zwischen 2000 min -1
und 4000 min -1
(Umdrehungen pro Minute) befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, mit einem zu hohen Gangnicht so langsam fahren, daß der Motor "bockt": in einen niedrigeren Gang schalten).
B010F01A-AST Fahren im AuslandWird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssen folgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich Zulassung und
Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist. o Egal ob schnell oder langsam gefahren wird,
die Geschwindigkeit muß von Zeit zu Zeit variiert werden.
o Einen mit Katalysator ausgestatteten Motor
nicht länger als drei Minuten im Leerlauflaufen lassen.
o Während der ersten 2000 km keinen Anhänger ziehen.
B910A01A-SST
SICHERHEITSÜBERPRÜFUNGEN VOR
BETRIEB DES FAHRZEUGS Vor dem Betrieb des Fahrzeugs muß dem Fahrer das Fahrzeug sowie die Fahrzeugausrüstung und die sichere Verwendung des Autos bekannt sein.
- Vor dem Einsteigen in das Fahrzeug
o Fenster, Spiegel und Lampen auf Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren überprüfen, ob der Fahrbereich frei ist. - Nach dem Einsteigen in das Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt
eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf korrekten Betrieb überprüfen.
o Warnleuchten bei eingeschalteter Zündung auf korrekten Betrieb überprüfen.
o Alle Meßanzeigen überprüfen.
HINWEIS:
Flüssigkeitsstände, wie der Stand des
Motoröls, der Motorkühlflüssigkeit, der Bremsflüs-sigkeit sowie der Scheibenspül- flüssigkeit müssen täglich oder wöchentlich oder bei jedem Tanken überprüft werden. Weitere Details sind im Kapitel REGELMÄSSIGE WARTUNG beschrieben.
