Hyundai Terracan 2005 Manuel du propriétaire (in French)

6
ENTRETIEN PAR VOS SOINS
39
REMARQUE: Pas toutes les descriptions du panneau de fusibles contenues dans ce manuel ne s'appliquent à votre véhicule. Elles sont valables au moment de l'impression. Lorsque vous vérifiez la boîte à fusibles sur votre véhicule, reportez-vous à l'étiquette de la boîte à fusibles. N°
1 2 34 5 67 8 9
10 11 1213 14 1516 17 1819 20 2122 23 2425 26 2728 PUISSANCE DU
FUSIBLE (A) 30A 10A15A20A10A15A 30A 20A10A10A20A10A- -
10A 10A -
10A10A 10A 10A10A10A
-
10A 15A 15A10A COMPOSANTS PROTEGES
Relais du dégivrage
Relais des feux de détresse, commutateur des feux de détresse
Commutateur des feux stop
Module de commande EST, TOD -
Commande du toit ouvrant
Relais de la soufflerie
Serrures de portes avec verrouillage central
Relais du feu antibrouillard arrière
Système audio, liseuse
Allume-cigare, relais de la prise électrique, prise ACC
Commutateur du rétroviseur extérieur électrique - -
Commutateur A/C
Rétroviseur extérieur gauche/droite & dégivrage -
TCM, ECM (COVEC-F), TCCS (TOD, EST), immobilisateur
Interrupteur de feu de recul, rétroviseur intérieur, commutateur de gamme de boîte de vitesses
Commutateur des feux de détresse
Tableau de bord, ETACM, sonde de vitesse du véhicule, module de commande DRLAir bag Indicateur de l'air bag -
Soufflerie & A/C, ETACM, relais du dégivrage
Dispositif de réchauffage de siège
Toit ouvrant, Lave-glace & essuie-glace arrière, interrupteur de croisière, relais de l'essuie-glace arrière intermittent
Relais de démarrage, relais de l'alarme contre le vol
G200E01HP-GUT
Panneau intérieur
G200D01HP-F

7
SYSTEME ANTIPOLLUTION ...................................... 7-2
CONVERTISSEUR CATALYTIQUE ............................ 7-3SYSTEME DE REASPIRATION DES GAZ
D'ECHAPPEMENT ..................................................... 7-5SYSTEME ANTIPOLLUTION
7

7SYSTEME ANTIPOLLUTION
2SYSTEME ANTIPOLLUTION
SH010A2-FU (Si installé) Votre Hyundai est équipée d'un système antipollution. Il se compose des trois dispositifs suivants:
(1) Système de ventilation des gaz de carter (Pour Moteur Essence)
(2) Système de réduction des
évaporations de gaz (Pour Moteur Essence)
(3) Système de recirculation des gaz d'échappement
Pour préserver le bon fonctionnement des dispositifs antipollution, il est recommandé de faire inspecter etentretenir la voiture par un distributeur Hyundai agréé selon le programme d'entretien reproduit dans ce manuel. SH010B1-FU
1. SYSTEME DE VENTILATION
DES GAZ DE CARTER ; Pour Moteur Essence
Le sysitème de ventilation des gaz de
carter sert à éviter la pollution atmosphérique occasionnée par les gaz produits dans le carter-moteur.
Il s'agit d'un dispositif qui amène de
l'air frais dans le carter par l'intermédiaire du filtre à air. A l'intérieur du carter, l'air frais se mélange aux gaz de carter, qui sontensuite envoyés dans le système d'induction par l'intermédiaire d'un clapet. ZH010C2-AU
2. SYSTEME DE REDUCTION
DES EVAPORATIONS DE GAZ ; Pour Moteur Essence
Le système de réduction des
évaporations de gaz est conçu pour empêcher les vapeurs de carburant de s'échapper dans l'atmosphère. Récipient hermétique
Quand le moteur est à l'arrêt, les
vapeurs de carburant dégagées dans le réservoir sont absorbées et stockées dans le récipient. Quand lemoteur tourne, les vapeurs de carburant absorbées dans le récipient sont conduites dans le systèmed'induction via l'électrovanne de commande de purge.

7
SYSTEME ANTIPOLLUTION
3

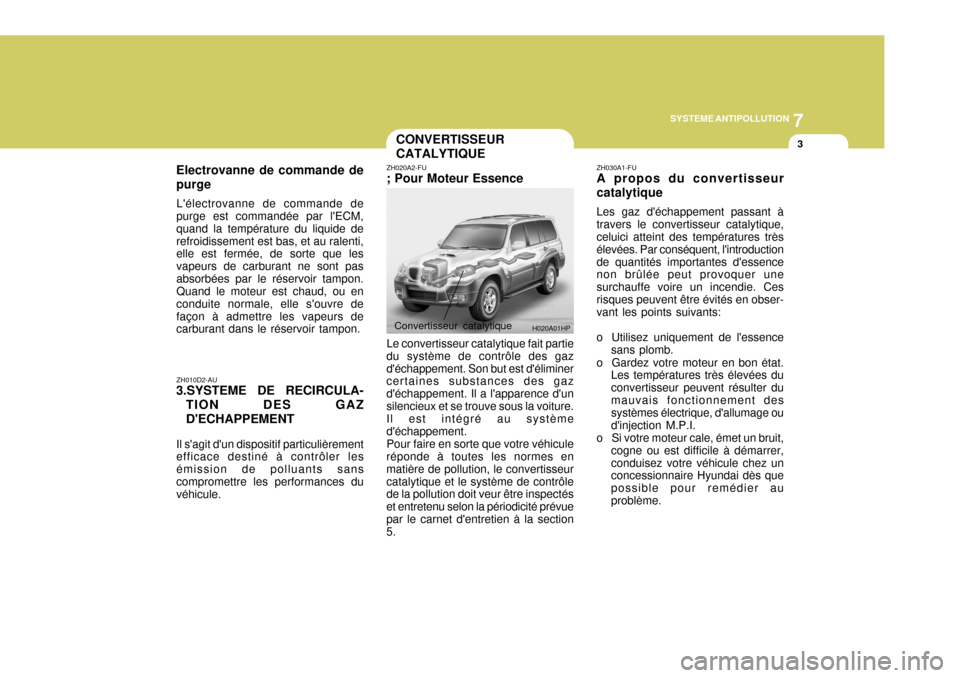

Convertisseur catalytique
H020A01HP
CONVERTISSEUR CATALYTIQUE
Electrovanne de commande depurge
L'électrovanne de commande de purge est commandée par l'ECM, quand la température du liquide derefroidissement est bas, et au ralenti, elle est fermée, de sorte que les vapeurs de carburant ne sont pasabsorbées par le réservoir tampon. Quand le moteur est chaud, ou en conduite normale, elle s'ouvre defaçon à admettre les vapeurs de carburant dans le réservoir tampon. ZH010D2-AU
3.SYSTEME DE RECIRCULA-
TION DES GAZ D'ECHAPPEMENT
Il s'agit d'un dispositif particulièrement efficace destiné à contrôler les émission de polluants sanscompromettre les performances du véhicule. ZH020A2-FU
; Pour Moteur Essence
Le convertisseur catalytique fait partie
du système de contrôle des gaz d'échappement. Son but est d'éliminer certaines substances des gaz d'échappement. Il a l'apparence d'unsilencieux et se trouve sous la voiture. Il est intégré au système d'échappement.
Pour faire en sorte que votre véhicule
réponde à toutes les normes enmatière de pollution, le convertisseurcatalytique et le système de contrôle de la pollution doit veur être inspectés et entretenu selon la périodicité prévuepar le carnet d'entretien à la section 5. ZH030A1-FU A propos du convertisseur catalytique Les gaz d'échappement passant à travers le convertisseur catalytique, celuici atteint des températures très élevées. Par conséquent, l'introductionde quantités importantes d'essence non brûlée peut provoquer une surchauffe voire un incendie. Cesrisques peuvent être évités en obser- vant les points suivants:
o Utilisez uniquement de l'essence
sans plomb.
o Gardez votre moteur en bon état. Les températures très élevées du convertisseur peuvent résulter dumauvais fonctionnement des systèmes électrique, d'allumage ou d'injection M.P.I.
o Si votre moteur cale, émet un bruit,
cogne ou est difficile à démarrer,conduisez votre véhicule chez un concessionnaire Hyundai dès que possible pour remédier auproblème.

7SYSTEME ANTIPOLLUTION
4
o Evitez de rouler sur la réserve decarburant. Si vous tombez à court de carburant, le moteur peut avoir des râtés et provoquer une sur- charge du convertisseurcatalytique.
o Evitez de faire tourner le moteur
au ralenti pendant plus de 10 min-utes.
o Il faut éviter de démarrer votre voiture en la tirant ou en la poussant. Ceci peut provoquer une surcharge du convertisseurcatalytique.
o Veillez à ne pas arrêter votre véhicule au-dessus de matériauxcombustibles comme des herbes sèches, des papiers, des feuilles mortes ou des chiffons. Si cesmatériaux entraient en contact avec le convertisseur catalytique, ils pourraient prendre feu.
o Ne touchez pas le pot catalytique
ou toute autre partie du systèmed'échappement pendant que le moteur tourne, car ils sont très chauds et vous pourriez vousbrûler. o Rappelez-vous que votre
concessionnaire Hyundai est lapersonne la plus compétente pour vous aider.
H020D01HP-GUT
; Pour Moteur Diesel (Si installé)
Tous les véhicules HYUNDAI sont équipés de pot catalytique de type à oxydation afin de réduire les rejets en monoxyde de Carbone, leshydrocarbures, et les particules contenus dans les gaz d'échappement.

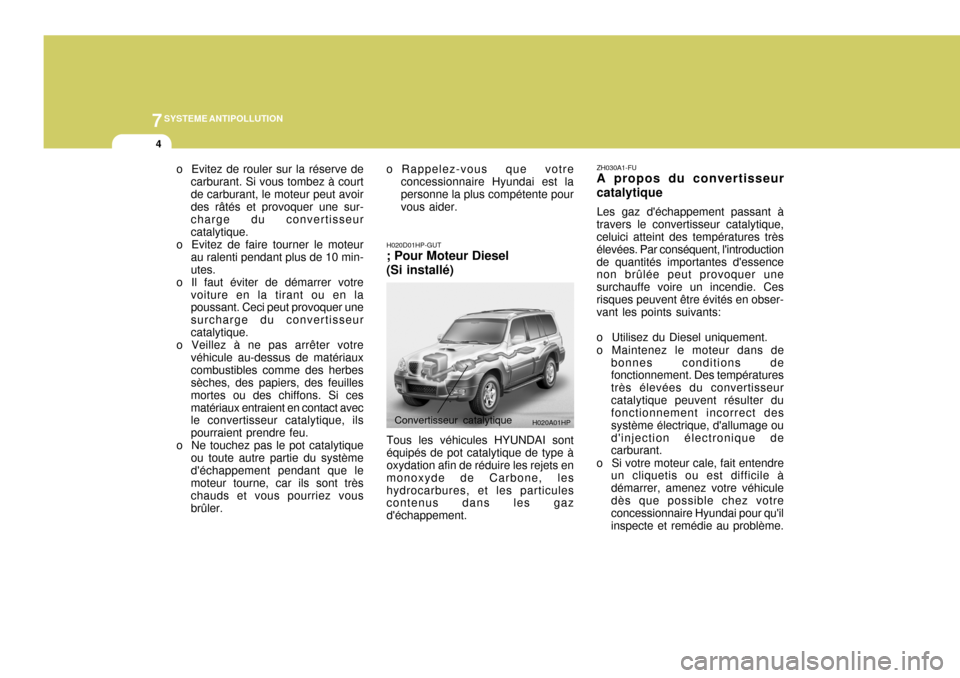

Convertisseur catalytique H020A01HP
ZH030A1-FU
A propos du convertisseur catalytique
Les gaz d'échappement passant à
travers le convertisseur catalytique, celuici atteint des températures très élevées. Par conséquent, l'introductionde quantités importantes d'essence non brûlée peut provoquer une surchauffe voire un incendie. Cesrisques peuvent être évités en obser- vant les points suivants:
o Utilisez du Diesel uniquement.
o Maintenez le moteur dans de bonnes conditions de fonctionnement. Des températures très élevées du convertisseurcatalytique peuvent résulter du fonctionnement incorrect des système électrique, d'allumage oud'injection électronique de carburant.
o Si votre moteur cale, fait entendre un cliquetis ou est difficile à démarrer, amenez votre véhiculedès que possible chez votre concessionnaire Hyundai pour qu'il inspecte et remédie au problème.

7
SYSTEME ANTIPOLLUTION
5SYSTEME DE REASPIRATION DES GAZ D'ECHAPPEMENT
H020C01HP-GUT ; Pour Moteur Diesel (Si installé) Ce système permet de réguler les oxydes azotés en réaspirant une partiedes gaz d'échappement dans le moteur et en réduisant la température de combustion du cylindre.Ce système permet de réduire lesémissions de NOx.
o Evitez de conduire avec un niveau
de carburant très faible. Si vousêtes ensuite à court de carburant, le moteur risque de s'arrêter et cela endommagera le convertisseurcatalytique.
o Evitez de faire tourner le moteur
au ralenti pendant plus de 10 min-utes.
o Il faut éviter de démarrer votre voiture en la tirant ou en la poussant. Ceci peut provoquer une surcharge du convertisseurcatalytique.
o Veillez à ne pas arrêter votre véhicule au-dessus de matériauxcombustibles comme des herbes sèches, des papiers, des feuilles mortes ou des chiffons. Si cesmatériaux entraient en contact avec le convertisseur catalytique, ils pourraient prendre feu.
o Ne touchez pas le pot catalytique
ou toute autre partie du systèmed'échappement pendant que le moteur tourne, car ils sont très chauds et vous pourriez vousbrûler. o Rappelez-vous que votre
concessionnaire Hyundai est lapersonne la plus compétente pour vous aider.

8
NUMERO D'IDENTIFICATION DU VEHICULE(VIN) .. 8-2
NUMERO DU MOTEUR .............................................. 8-2
PRESSIONS DE GONFLAGE RECOMMANDEES .... 8-2
PNEUS NEIGE ............................................................ 8-3
PNEUS A CHAINE ...................................................... 8-4
PERMUTATION DES PNEUS ..................................... 8-4
EQUILIBRAGE DES ROUES ...................................... 8-5
ADHERENCE DES PNEUS ........................................ 8-5
QUAND REMPLACER LES PNEUS ........................... 8-5
ROUE DE SECOURS ET OUTILLAGE ...................... 8-6BON A SAVOIR
Informations produit
8

8INFORMATIONS PRODUIT

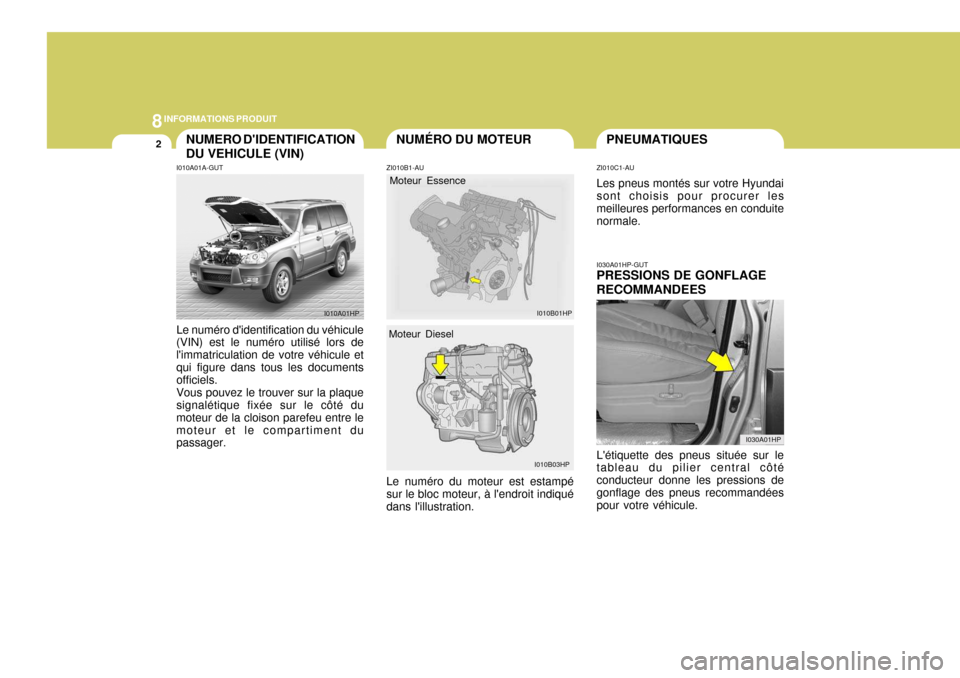

2NUMÉRO DU MOTEURPNEUMATIQUESNUMERO D'IDENTIFICATION DU VEHICULE (VIN)
I010A01A-GUT ZI010B1-AU
Le numéro d'identification du véhicule (VIN) est le numéro utilisé lors de l'immatriculation de votre véhicule etqui figure dans tous les documents officiels. Vous pouvez le trouver sur la plaque signalétique fixée sur le côté du moteur de la cloison parefeu entre lemoteur et le compartiment du passager. Le numéro du moteur est estampésur le bloc moteur, à l'endroit indiqué dans l'illustration. ZI010C1-AU Les pneus montés sur votre Hyundai sont choisis pour procurer les meilleures performances en conduitenormale. I030A01HP-GUT PRESSIONS DE GONFLAGE RECOMMANDEES L'étiquette des pneus située sur le tableau du pilier central côté conducteur donne les pressions degonflage des pneus recommandées pour votre véhicule.
I010A01HP
Moteur Essence
Moteur Diesel I010B01HP
I010B03HP
I030A01HP

8
INFORMATIONS PRODUIT
3
Ces pressions ont été choisies pour
permettre la combinaison la plus satisfaisante de confort de conduite, d'usure des pneus et de stabilité enconditions normales. Les pressions des pneus doivent être contrôlées au moins une fois par mois. Les pressionsde gonflage correctes doivent être maintenues pour les raisons suivantes:
o Des pressions inférieures à celles recommandées provoquent une usure irrégulière de la chape et un mauvais comportement.
o Des pressions supérieures à celles recommandées augmentent le ris-que d'endommagement par les impacts et provoquent une usure irrégulière de la chape.
! ATTENTION:
Toujours procéder comme suit:
o Vérifier la pression lorsque les pneus sont froids. La voiture doit avoir stationné pendanttrois heures au moins et n'avoir pas roulé plus de 1,6 km après le démarrage.
o Vérifier la pression de la roue de secours en même temps quecelle des autres pneus.
o Ne jamais surcharger la voiture. Prêter une attention particulière au risque de surcharge lorsqu'on équipe la voiture d'une galeriede toit.
7,0Jx16
Dimension
des
pneumatiques
Dimen-
sion de la jante Pression de gonflage des
pneumatiques, kPa (PSI)
P255/65R16 arrière
200(29) avant
200(29)
Jusqu'à 2
personnes Jusqu'à la
charge max.
arrière
220(32)
avant
200(29)
I040A01S-GUT PNEUS NEIGE Si vous équipez votre véhicule de pneus neiges ceux-ci doivent être de la même taille que les pneus d'origine et présenter une capacité de chargeidentique. Les pneus neige doivent être installés sur les quatre roues. Sinon, le résultat peut être peusatisfaisant.La pression des pneus neige doit êtresupérieure de 28 kPa (4 psi) à la pression recommandée pour les pneus standard et indiquée surl'étiquette figurant sur la portière côté conducteur ou correspondre à la pression max. indiquée sur le côté dupneu.Ne roulez pas à plus de 120 km/h (75mph) si votre véhicule est équipé depneus neige.

8INFORMATIONS PRODUIT
4
!
!
I050A02HP-GUT PNEUS A CHAINE Les chaînes antidérapantes doivent être montées sur les roues arrière. S'assurer que les chaînes ont la di- mension appropriée et qu'elles sontmontées conformément aux instruc- tions du fabricant. Pour minimiser l'usure des pneus et des chaînes, nepas les utiliser plus longtemps qu'il ne faut.
AVERTISSEMENT:
o Lorsque vous conduisez sur des routes recouvertes de neige ou de glace, roulez à moins de 30km/h (20 mph).
o Utilisez la classe SAE « S » ou des chaînes métalliques et en plastique.
o En cas de bruits dus au contact des chaînes sur la carrosserie,resserrez la chaîne pour éviter tout contact avec la carrosserie.
o Resserrez les chaînes pour éviter
d'endommager la carrosserieaprès avoir parcouru 0,5 ~ 1 km avec les chaînes montées. I060A01HP-GUT
PERMUTATION DES PNEUS
Les pneus devraient être permutés
tous les 5.000 km. Si vous remarquezque les pneus s'usent de manière irrégulière, faites vérifier la voiture parun distributeur Hyundai pour remédier au problème. Après avoir permuté les pneus, ajuster la pression et contrôlerle couple de serrage des écrous de roue. AVERTISSEMENT:
o Ne pas utiliser de miniroue de secours.
o Ne jamais utiliser des pneus à
structure diagonale avec des pneus à carcasse radiale. Un tel panachage peut compromettre gravement la maniabilité de lavoiture.
I060A01HPRoue de secours
