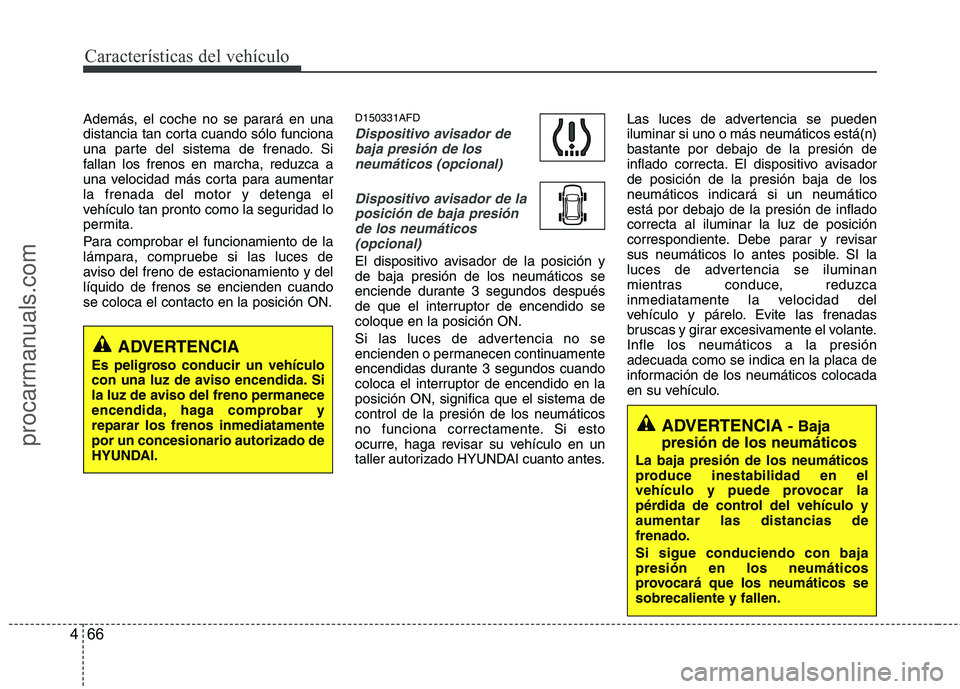

Características del vehículo
66 4
Además, el coche no se parará en una
distancia tan corta cuando sólo funciona
una parte del sistema de frenado. Si
fallan los frenos en marcha, reduzca a
una velocidad más corta para aumentar
la frenada del motor y detenga el
vehículo tan pronto como la seguridad lo
permita.
Para comprobar el funcionamiento de la
lámpara, compruebe si las luces de
aviso del freno de estacionamiento y del
líquido de frenos se encienden cuando
se coloca el contacto en la posición ON.D150331AFD
Dispositivo avisador de
baja presión de los
neumáticos (opcional)
Dispositivo avisador de la
posición de baja presión
de los neumáticos
(opcional)
El dispositivo avisador de la posición y
de baja presión de los neumáticos se
enciende durante 3 segundos después
de que el interruptor de encendido se
coloque en la posición ON.
Si las luces de advertencia no se
encienden o permanecen continuamente
encendidas durante 3 segundos cuando
coloca el interruptor de encendido en la
posición ON, significa que el sistema de
control de la presión de los neumáticos
no funciona correctamente. Si esto
ocurre, haga revisar su vehículo en un
taller autorizado HYUNDAI cuanto antes.Las luces de advertencia se pueden
iluminar si uno o más neumáticos está(n)
bastante por debajo de la presión de
inflado correcta. El dispositivo avisador
de posición de la presión baja de los
neumáticos indicará si un neumático
está por debajo de la presión de inflado
correcta al iluminar la luz de posición
correspondiente. Debe parar y revisar
sus neumáticos lo antes posible. SI la
luces de advertencia se iluminan
mientras conduce, reduzca
inmediatamente la velocidad del
vehículo y párelo. Evite las frenadas
bruscas y girar excesivamente el volante.
Infle los neumáticos a la presión
adecuada como se indica en la placa de
información de los neumáticos colocada
en su vehículo.
ADVERTENCIA
Es peligroso conducir un vehículo
con una luz de aviso encendida. Si
la luz de aviso del freno permanece
encendida, haga comprobar y
reparar los frenos inmediatamente
por un concesionario autorizado de
HYUNDAI.
ADVERTENCIA - Baja
presión de los neumáticos
La baja presión de los neumáticos
produce inestabilidad en el
vehículo y puede provocar la
pérdida de control del vehículo y
aumentar las distancias de
frenado.
Si sigue conduciendo con baja
presión en los neumáticos
provocará que los neumáticos se
sobrecaliente y fallen.
procarmanuals.com

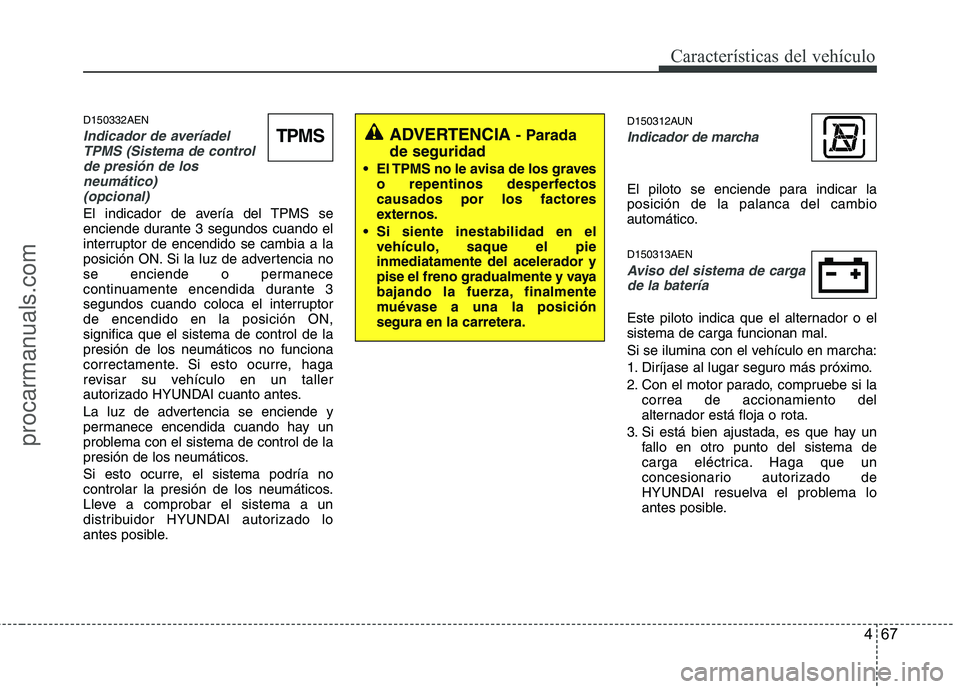

467
Características del vehículo
D150332AEN
Indicador de averíadel
TPMS (Sistema de control
de presión de los
neumático)
(opcional)
El indicador de avería del TPMS se
enciende durante 3 segundos cuando el
interruptor de encendido se cambia a la
posición ON. Si la luz de advertencia no
se enciende o permanece
continuamente encendida durante 3
segundos cuando coloca el interruptor
de encendido en la posición ON,
significa que el sistema de control de la
presión de los neumáticos no funciona
correctamente. Si esto ocurre, haga
revisar su vehículo en un taller
autorizado HYUNDAI cuanto antes.
La luz de advertencia se enciende y
permanece encendida cuando hay un
problema con el sistema de control de la
presión de los neumáticos.
Si esto ocurre, el sistema podría no
controlar la presión de los neumáticos.
Lleve a comprobar el sistema a un
distribuidor HYUNDAI autorizado lo
antes posible.
D150312AUN
Indicador de marcha
El piloto se enciende para indicar la
posición de la palanca del cambio
automático.
D150313AEN
Aviso del sistema de carga
de la batería
Este piloto indica que el alternador o el
sistema de carga funcionan mal.
Si se ilumina con el vehículo en marcha:
1. Diríjase al lugar seguro más próximo.
2. Con el motor parado, compruebe si la
correa de accionamiento del
alternador está floja o rota.
3. Si está bien ajustada, es que hay un
fallo en otro punto del sistema de
carga eléctrica. Haga que un
concesionario autorizado de
HYUNDAI resuelva el problema lo
antes posible.
TPMSADVERTENCIA - Parada
de seguridad
El TPMS no le avisa de los graves
o repentinos desperfectos
causados por los factores
externos.
Si siente inestabilidad en el
vehículo, saque el pie
inmediatamente del acelerador y
pise el freno gradualmente y vaya
bajando la fuerza, finalmente
muévase a una la posición
segura en la carretera.
procarmanuals.com

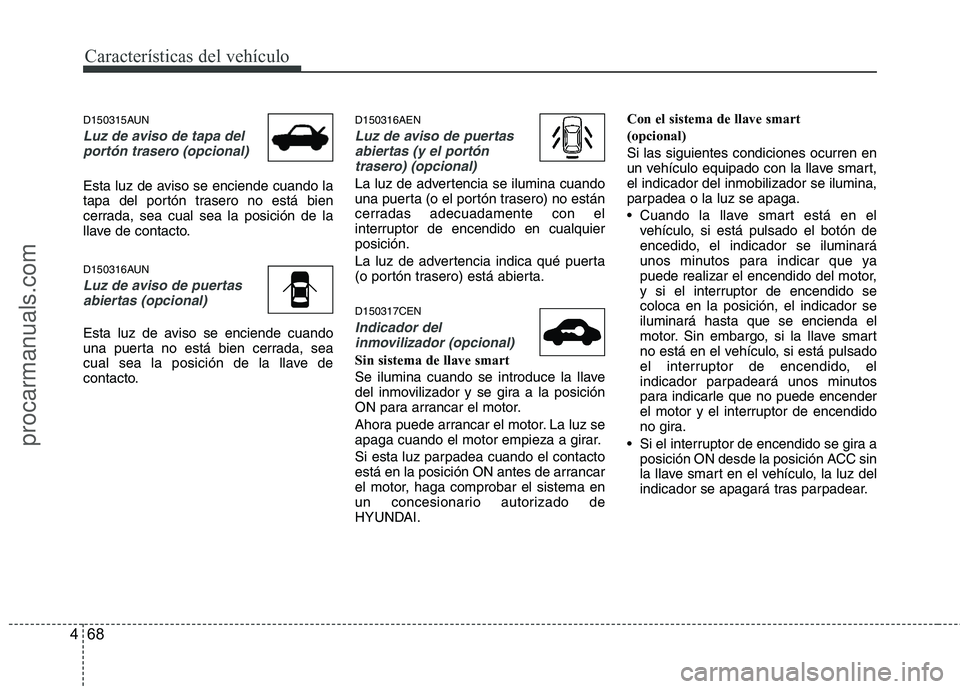

Características del vehículo
68 4
D150315AUN
Luz de aviso de tapa del
portón trasero (opcional)
Esta luz de aviso se enciende cuando la
tapa del portón trasero no está bien
cerrada, sea cual sea la posición de la
llave de contacto.
D150316AUN
Luz de aviso de puertas
abiertas (opcional)
Esta luz de aviso se enciende cuando
una puerta no está bien cerrada, sea
cual sea la posición de la llave de
contacto.
D150316AEN
Luz de aviso de puertas
abiertas (y el portón
trasero) (opcional)
La luz de advertencia se ilumina cuando
una puerta (o el portón trasero) no están
cerradas adecuadamente con el
interruptor de encendido en cualquier
posición.
La luz de advertencia indica qué puerta
(o portón trasero) está abierta.
D150317CEN
Indicador del
inmovilizador (opcional)
Sin sistema de llave smart
Se ilumina cuando se introduce la llave
del inmovilizador y se gira a la posición
ON para arrancar el motor.
Ahora puede arrancar el motor. La luz se
apaga cuando el motor empieza a girar.
Si esta luz parpadea cuando el contacto
está en la posición ON antes de arrancar
el motor, haga comprobar el sistema en
un concesionario autorizado de
HYUNDAI.Con el sistema de llave smart
(opcional)
Si las siguientes condiciones ocurren en
un vehículo equipado con la llave smart,
el indicador del inmobilizador se ilumina,
parpadea o la luz se apaga.
Cuando la llave smart está en el
vehículo, si está pulsado el botón de
encedido, el indicador se iluminará
unos minutos para indicar que ya
puede realizar el encendido del motor,
y si el interruptor de encendido se
coloca en la posición, el indicador se
iluminará hasta que se encienda el
motor. Sin embargo, si la llave smart
no está en el vehículo, si está pulsado
el interruptor de encendido, el
indicador parpadeará unos minutos
para indicarle que no puede encender
el motor y el interruptor de encendido
no gira.
Si el interruptor de encendido se gira a
posición ON desde la posición ACC sin
la llave smart en el vehículo, la luz del
indicador se apagará tras parpadear.
procarmanuals.com

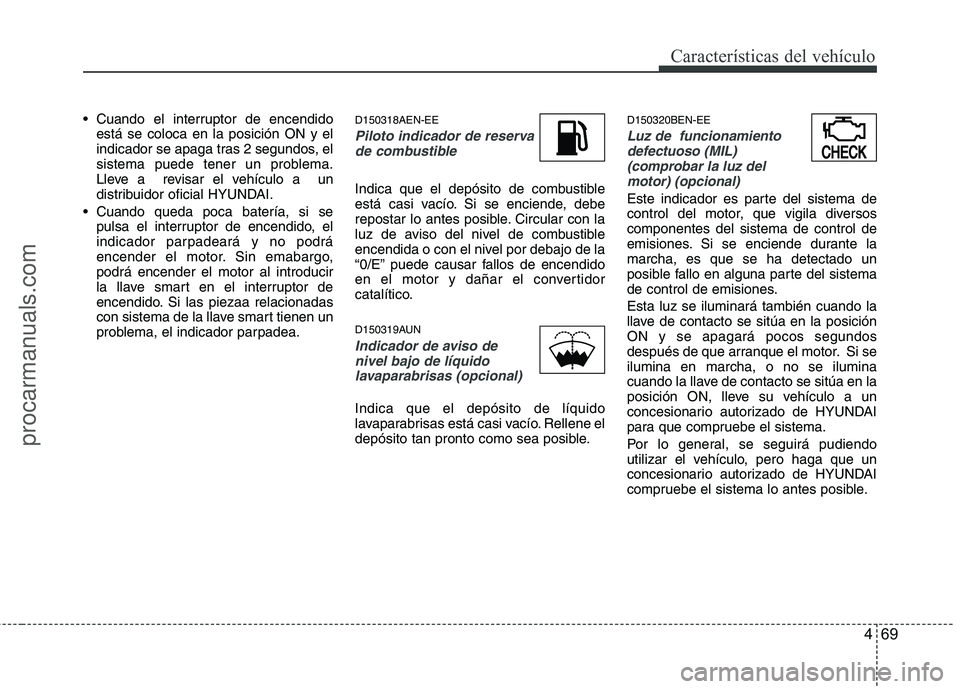

469
Características del vehículo
Cuando el interruptor de encendido
está se coloca en la posición ON y el
indicador se apaga tras 2 segundos, el
sistema puede tener un problema.
Lleve a revisar el vehículo a un
distribuidor oficial HYUNDAI.
Cuando queda poca batería, si se
pulsa el interruptor de encendido, el
indicador parpadeará y no podrá
encender el motor. Sin emabargo,
podrá encender el motor al introducir
la llave smart en el interruptor de
encendido. Si las piezaa relacionadas
con sistema de la llave smart tienen un
problema, el indicador parpadea.D150318AEN-EE
Piloto indicador de reserva
de combustible
Indica que el depósito de combustible
está casi vacío. Si se enciende, debe
repostar lo antes posible. Circular con la
luz de aviso del nivel de combustible
encendida o con el nivel por debajo de la
“0/E” puede causar fallos de encendido
en el motor y dañar el convertidor
catalítico.
D150319AUN
Indicador de aviso de
nivel bajo de líquido
lavaparabrisas (opcional)
Indica que el depósito de líquido
lavaparabrisas está casi vacío. Rellene el
depósito tan pronto como sea posible.
D150320BEN-EE
Luz de funcionamiento
defectuoso (MIL)
(comprobar la luz del
motor) (opcional)
Este indicador es parte del sistema de
control del motor, que vigila diversos
componentes del sistema de control de
emisiones. Si se enciende durante la
marcha, es que se ha detectado un
posible fallo en alguna parte del sistema
de control de emisiones.
Esta luz se iluminará también cuando la
llave de contacto se sitúa en la posición
ON y se apagará pocos segundos
después de que arranque el motor. Si se
ilumina en marcha, o no se ilumina
cuando la llave de contacto se sitúa en la
posición ON, lleve su vehículo a un
concesionario autorizado de HYUNDAI
para que compruebe el sistema.
Por lo general, se seguirá pudiendo
utilizar el vehículo, pero haga que un
concesionario autorizado de HYUNDAI
compruebe el sistema lo antes posible.
CHECKCHECK
procarmanuals.com

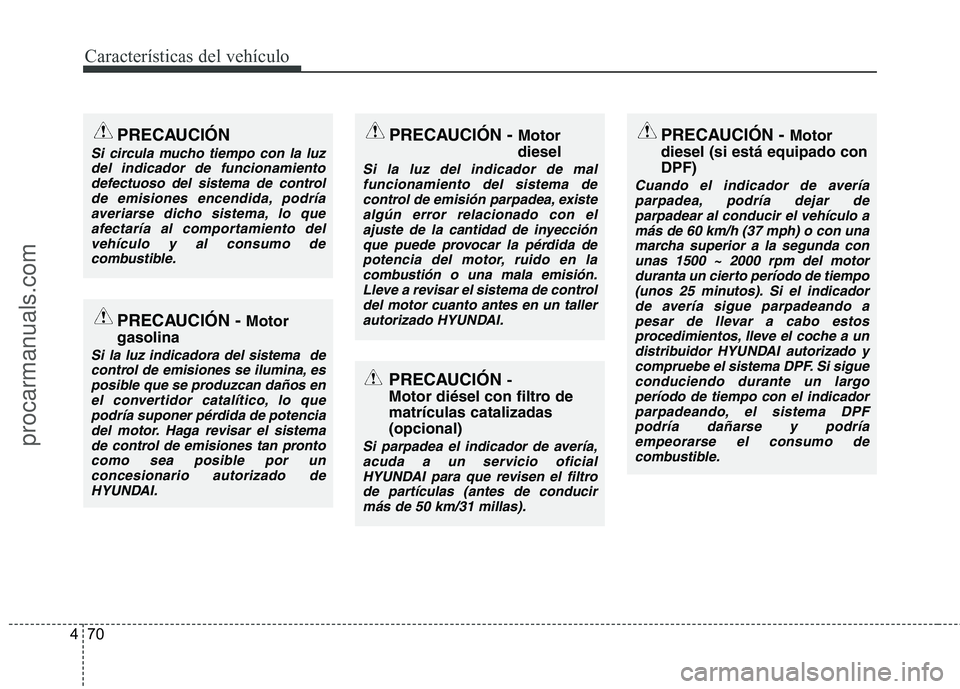

Características del vehículo
70 4
PRECAUCIÓN
Si circula mucho tiempo con la luz
del indicador de funcionamiento
defectuoso del sistema de control
de emisiones encendida, podría
averiarse dicho sistema, lo que
afectaría al comportamiento del
vehículo y al consumo de
combustible.
PRECAUCIÓN - Motor
gasolina
Si la luz indicadora del sistema de
control de emisiones se ilumina, es
posible que se produzcan daños en
el convertidor catalítico, lo que
podría suponer pérdida de potencia
del motor. Haga revisar el sistema
de control de emisiones tan pronto
como sea posible por un
concesionario autorizado de
HYUNDAI.
PRECAUCIÓN - Motor
diesel
Si la luz del indicador de mal
funcionamiento del sistema de
control de emisión parpadea, existe
algún error relacionado con el
ajuste de la cantidad de inyección
que puede provocar la pérdida de
potencia del motor, ruido en la
combustión o una mala emisión.
Lleve a revisar el sistema de control
del motor cuanto antes en un taller
autorizado HYUNDAI.
PRECAUCIÓN -
Motor diésel con filtro de
matrículas catalizadas
(opcional)
Si parpadea el indicador de avería,
acuda a un servicio oficial
HYUNDAI para que revisen el filtro
de partículas (antes de conducir
más de 50 km/31 millas).
PRECAUCIÓN - Motor
diesel (si está equipado con
DPF)
Cuando el indicador de avería
parpadea, podría dejar de
parpadear al conducir el vehículo a
más de 60 km/h (37 mph) o con una
marcha superior a la segunda con
unas 1500 ~ 2000 rpm del motor
duranta un cierto período de tiempo
(unos 25 minutos). Si el indicador
de avería sigue parpadeando a
pesar de llevar a cabo estos
procedimientos, lleve el coche a un
distribuidor HYUNDAI autorizado y
compruebe el sistema DPF. Si sigue
conduciendo durante un largo
período de tiempo con el indicador
parpadeando, el sistema DPF
podría dañarse y podría
empeorarse el consumo de
combustible.
procarmanuals.com

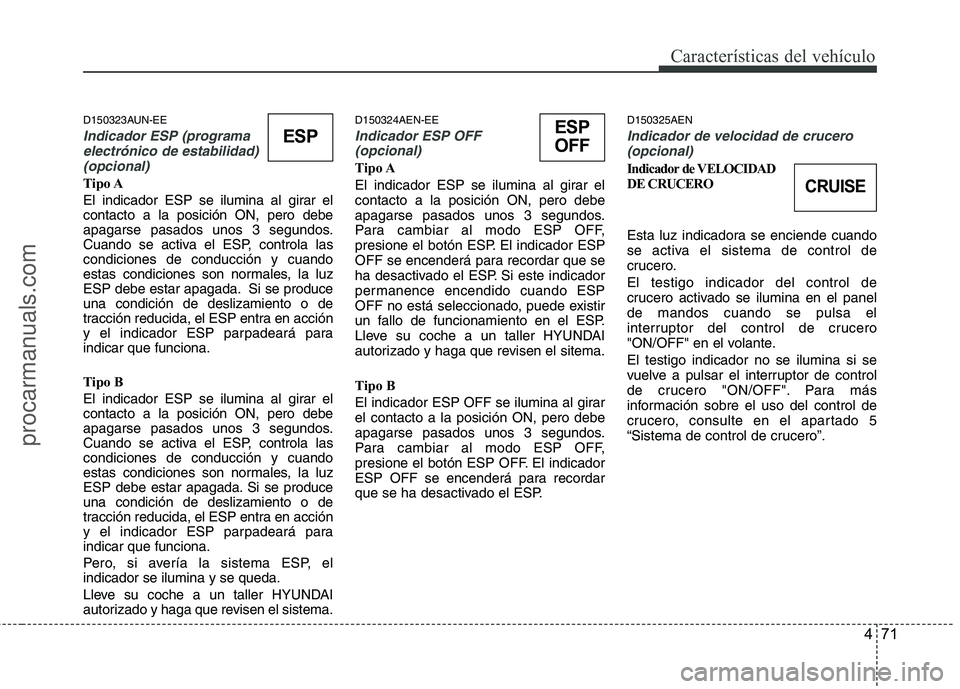

471
Características del vehículo
D150323AUN-EE
Indicador ESP (programa
electrónico de estabilidad)
(opcional)
Tipo A
El indicador ESP se ilumina al girar el
contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Cuando se activa el ESP, controla las
condiciones de conducción y cuando
estas condiciones son normales, la luz
ESP debe estar apagada. Si se produce
una condición de deslizamiento o de
tracción reducida, el ESP entra en acción
y el indicador ESP parpadeará para
indicar que funciona.
Tipo B
El indicador ESP se ilumina al girar el
contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Cuando se activa el ESP, controla las
condiciones de conducción y cuando
estas condiciones son normales, la luz
ESP debe estar apagada. Si se produce
una condición de deslizamiento o de
tracción reducida, el ESP entra en acción
y el indicador ESP parpadeará para
indicar que funciona.
Pero, si avería la sistema ESP, el
indicador se ilumina y se queda.
Lleve su coche a un taller HYUNDAI
autorizado y haga que revisen el sistema.
D150324AEN-EE
Indicador ESP OFF
(opcional)
Tipo A
El indicador ESP se ilumina al girar el
contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Para cambiar al modo ESP OFF,
presione el botón ESP. El indicador ESP
OFF se encenderá para recordar que se
ha desactivado el ESP. Si este indicador
permanence encendido cuando ESP
OFF no está seleccionado, puede existir
un fallo de funcionamiento en el ESP.
Lleve su coche a un taller HYUNDAI
autorizado y haga que revisen el sitema.
Tipo B
El indicador ESP OFF se ilumina al girar
el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Para cambiar al modo ESP OFF,
presione el botón ESP OFF. El indicador
ESP OFF se encenderá para recordar
que se ha desactivado el ESP.
D150325AEN
Indicador de velocidad de crucero
(opcional)
Indicador de VELOCIDAD
DE CRUCERO
Esta luz indicadora se enciende cuando
se activa el sistema de control de
crucero.
El testigo indicador del control de
crucero activado se ilumina en el panel
de mandos cuando se pulsa el
interruptor del control de crucero
"ON/OFF" en el volante.
El testigo indicador no se ilumina si se
vuelve a pulsar el interruptor de control
de crucero "ON/OFF". Para más
información sobre el uso del control de
crucero, consulte en el apartado 5
“Sistema de control de crucero”.
CRUISE
ESP
OFFESP
procarmanuals.com

Características del vehículo
72 4
Indicador SET de crucero
La luz indicadora se ilumina cuando el
interruptor de función de crucero
COAST/SET o RES/ACCEL) está en
ON.
La lux indicadora SET de crucero del
panel de instrumentos se ilumina cuando
se pulsa el interruptor (COAST/SET o
RES/ACCEL). La luz indicadora SET de
crucero no se ilumina cuando se pulsa el
interruptor (CANCEL) de control de
crucero o se desconecta el sistema.
D150327AUN
Campana de aviso de recordatorio de
llave (opcional)
Si se abre la puerta del conductor
mientras la llave de contacto sigue
puesta, (posición ACC o LOCK), sonará
una campana para recordarlo. Esto evita
que las llaves queden encerradas en el
interior del vehículo. La campana sonará
hasta que se retire la llave de contacto o
se cierre la puerta del conductor.
D150328AEN
Indicador de la bujía de
incandescencia (para
motores diesel)
La luz indicadora se enciende en ámbar
cuando la llave de contacto se sitúa en la
posición ON. Cuando se apaga la luz
indicadora de precalentamiento se
puede arrancar el motor. El tiempo de
iluminación varía con la temperatura del
agua, la temperatura del aire y el estado
de la batería.
✽ ✽
ATENCIÓN
Si el motor no arranca pasados 10
segundos después de haber terminado el
precalentamiento, vuelva a girar el
contacto a la posición LOCK durante 10
segundos, y después de nuevo a la
posición ON, para repetir el
precalentamiento.
D150329AEN
Indicador de filtro de
combustible
(motores diésel)
Esta luz de aviso se ilumina durante 3
segundos después de que la llave de
contacto se sitúe en la posición "ON" y
después se apagará. Si se enciende
cuando el motor está en marcha, indica
que se ha acumulado agua dentro del
filtro de combustible. Si sucede esto,
retire el agua del filtro de combustible.
Para mayor información, consulte el
apartado 7, “Filtro del combustible”.
PRECAUCIÓN
Si la luz indicadora de
precalentamiento sigue encendida
o parpadea cuando el motor ya se
haya calentado o durante la
marcha, haga que un concesionario
autorizado de HYUNDAI revise el
sistema lo antes posible.
PRECAUCIÓN
Cuando se ilumina la luz de aviso
del filtro de combustible, es posible
que disminuya la potencia del
motor (velocidad del vehículo y
velocidad de ralentí). Si sigue la
marcha con la luz de aviso
encendida, puede provocar averías
en las piezas del motor y en el
sistema de inyección Common Rail.
En tal caso, acuda lo antes posible
a un concesionario autorizado de
HYUNDAI para que revisen el
vehículo.
SET
procarmanuals.com

473
Características del vehículo
D150330AEN
Advertencia de exceso de
velocidad (opcional)
La luz de advertencia de
execeso de velocidad
Si conduce a una velocidad de 120 km/h
o más, la luz de advertencia de execeso
de velocidad parpadeará. Esto es para
advertirle de que está conduciendo con
exceso de velocidad.
Señal acústica de advertencia de exceso
de velocidad
Si conduce a una velocidad de 120 km/h
o más, la señal acústica de advertencia
de execeso de velocidad sonará durante
unos 5 segundos. Esto es para advertirle
de que está conduciendo con exceso de
velocidad.
D150336BEN
Sistema de aviso de
tracción a las cuatro
ruedas (opcional)
Cuando se lleva la llave de contacto a la
posición ON, el piloto indicador de
tracción a las cuatro ruedas se
encenderá, y se apagará a los pocos
segundos.
D150337AEN
Piloto indicador 4WD
LOCK (opcional)
El piloto indicador 4WD LOCK se ilumina al
pulsar el botón correspondiente. Este
modo tiene por objeto aumentar la tracción
al circular por mojadas, cubiertas de nieve
o fuera de la carretera. El piloto indicador
de 4WD LOCK se apaga al pulsar otra vez
el botón.
D150338BEN
Indecador de llave fuera
(opcional)
Cuando el interruptor de encendido está
en la posición ACC o ON, si la puerta
está abierta, el sistema comprueba la
llave smart. Si la llave smart no está en el
vehículo, el indicador parpadeará y si las
puertas están cerradas, la señal acústica
sonará durante 5 segundos. El indicador
se apagará mientras el vehículo se está
moviendo. Mantenga la llave smart
dentro del vehículo.
4WD
LOCK
PRECAUCIÓN
Si el testigo de advertencia del
sistema de tracción a las 4 ruedas
(4WD) ( ) se ilumina, esto indica
que hay una avería en el sistema
4WD. Si esto ocurre, haga revisar
su vehículo en un taller autorizado
HYUNDAI cuanto antes.
PRECAUCIÓN
NO UTILICE el modo 4WD LOCK en
carretera si la calzada está seca, ya
que se pueden producir ruidos,
vibraciones o daños a piezas
relacionadas con la tracción a las
cuatro ruedas.
120km/h
KEY
OUT
procarmanuals.com

Características del vehículo
74 4

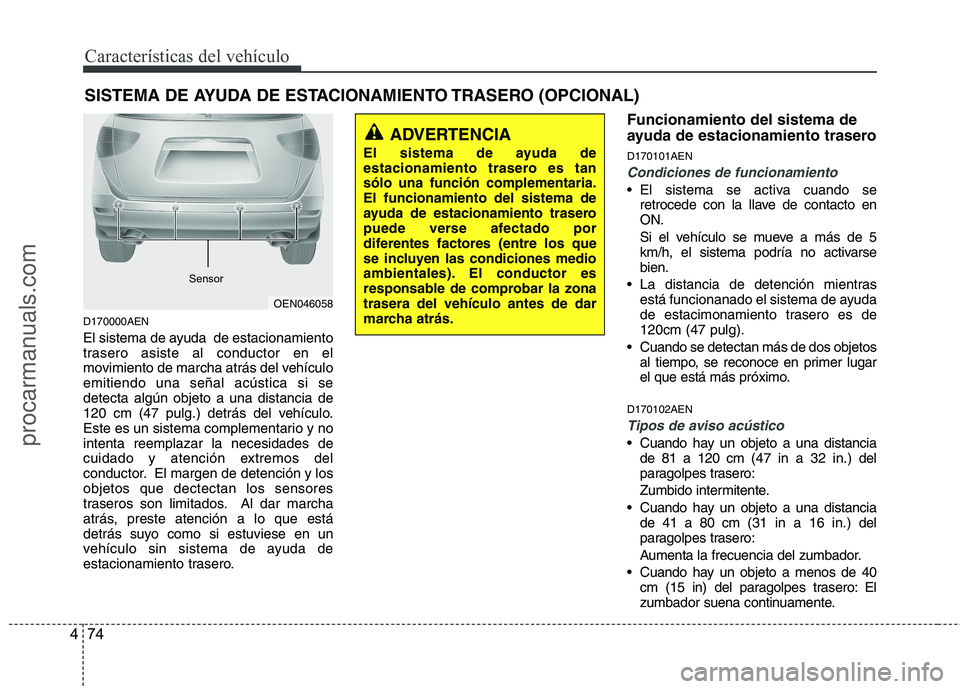

D170000AEN
El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículo
emitiendo una señal acústica si se
detecta algún objeto a una distancia de
120 cm (47 pulg.) detrás del vehículo.
Este es un sistema complementario y no
intenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detención y los
objetos que dectectan los sensores
traseros son limitados. Al dar marcha
atrás, preste atención a lo que está
detrás suyo como si estuviese en un
vehículo sin sistema de ayuda de
estacionamiento trasero.
Funcionamiento del sistema de
ayuda de estacionamiento trasero
D170101AEN
Condiciones de funcionamiento
El sistema se activa cuando se
retrocede con la llave de contacto en
ON.
Si el vehículo se mueve a más de 5
km/h, el sistema podría no activarse
bien.
La distancia de detención mientras
está funcionanado el sistema de ayuda
de estacimonamiento trasero es de
120cm (47 pulg).
Cuando se detectan más de dos objetos
al tiempo, se reconoce en primer lugar
el que está más próximo.
D170102AEN
Tipos de aviso acústico
Cuando hay un objeto a una distancia
de 81 a 120 cm (47 in a 32 in.) del
paragolpes trasero:
Zumbido intermitente.
Cuando hay un objeto a una distancia
de 41 a 80 cm (31 in a 16 in.) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
Cuando hay un objeto a menos de 40
cm (15 in) del paragolpes trasero: El
zumbador suena continuamente.
SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)
OEN046058
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tan
sólo una función complementaria.
El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zona
trasera del vehículo antes de dar
marcha atrás.
Sensor
procarmanuals.com

475
Características del vehículo

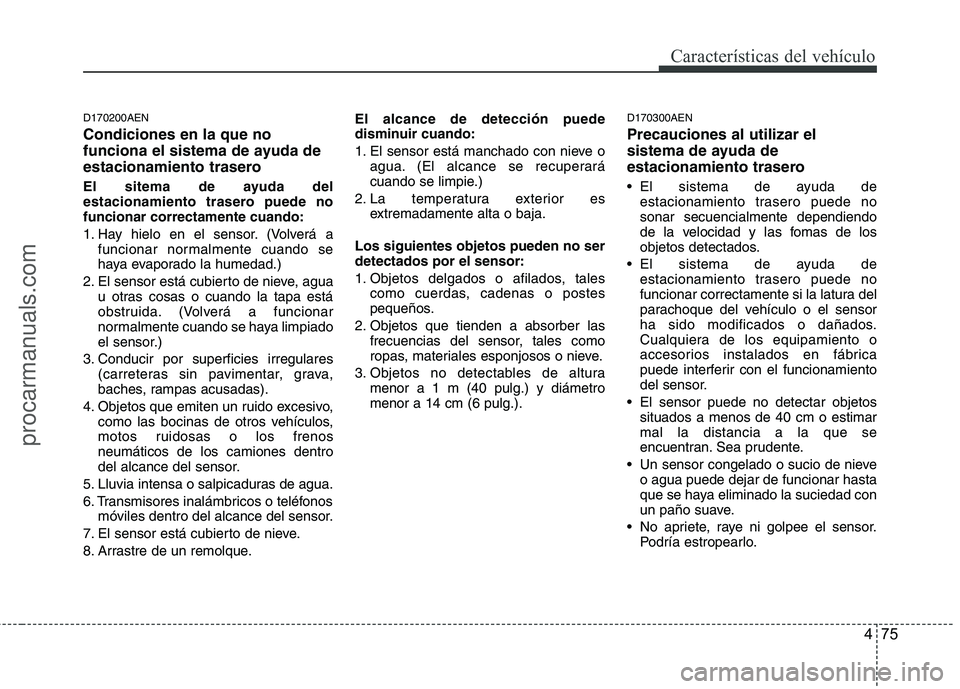

D170200AEN
Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sitema de ayuda del
estacionamiento trasero puede no
funcionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua
u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares
(carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo,
como las bocinas de otros vehículos,
motos ruidosas o los frenos
neumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos
móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque.El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es
extremadamente alta o baja.
Los siguientes objetos pueden no ser
detectados por el sensor:
1. Objetos delgados o afilados, tales
como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las
frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos no detectables de altura
menor a 1 m (40 pulg.) y diámetro
menor a 14 cm (6 pulg.).
D170300AEN
Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
El sistema de ayuda de
estacionamiento trasero puede no
sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
El sistema de ayuda de
estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
El sensor puede no detectar objetos
situados a menos de 40 cm o estimar
mal la distancia a la que se
encuentran. Sea prudente.
Un sensor congelado o sucio de nieve
o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
No apriete, raye ni golpee el sensor.
Podría estropearlo.
procarmanuals.com
