HYUNDAI VERACRUZ 2016 Owners Manual

Características del vehículo
56 4
D150204AEN-EE

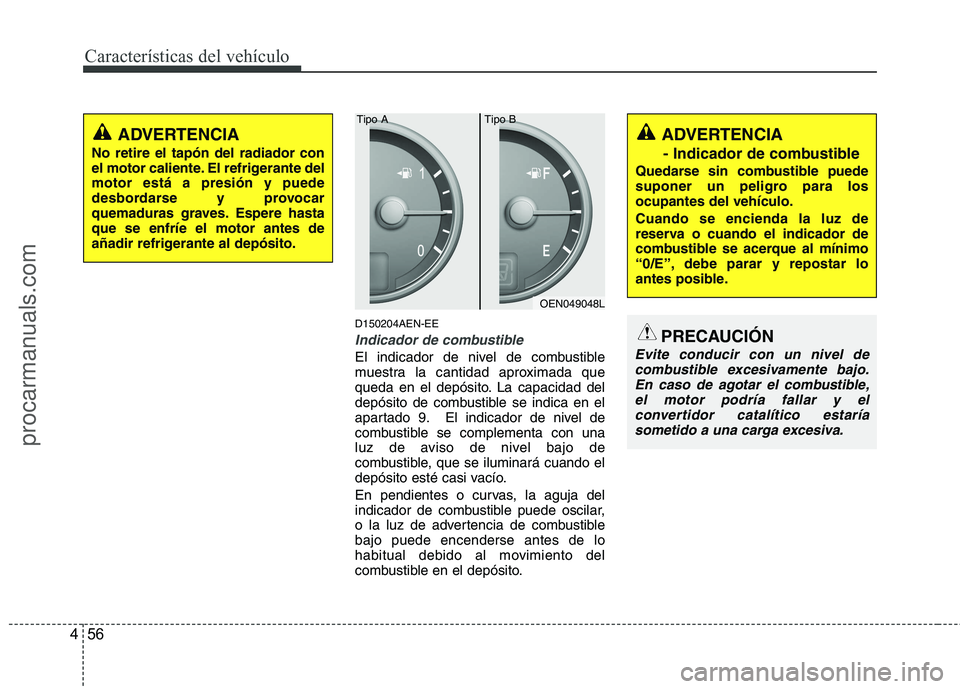

Indicador de combustible
El indicador de nivel de combustible
muestra la cantidad aproximada que
queda en el depósito. La capacidad del
depósito de combustible se indica en el
apartado 9. El indicador de nivel de
combustible se complementa con una
luz de aviso de nivel bajo de
combustible, que se iluminará cuando el
depósito esté casi vacío.
En pendientes o curvas, la aguja del
indicador de combustible puede oscilar,
o la luz de advertencia de combustible
bajo puede encenderse antes de lo
habitual debido al movimiento del
combustible en el depósito.
ADVERTENCIA
No retire el tapón del radiador con
el motor caliente. El refrigerante del
motor está a presión y puede
desbordarse y provocar
quemaduras graves. Espere hasta
que se enfríe el motor antes de
añadir refrigerante al depósito.
ADVERTENCIA
- Indicador de combustible
Quedarse sin combustible puede
suponer un peligro para los
ocupantes del vehículo.
Cuando se encienda la luz de
reserva o cuando el indicador de
combustible se acerque al mínimo
“0/E”, debe parar y repostar lo
antes posible.
OEN049048L Tipo A Tipo B
PRECAUCIÓN
Evite conducir con un nivel de
combustible excesivamente bajo.
En caso de agotar el combustible,
el motor podría fallar y el
convertidor catalítico estaría
sometido a una carga excesiva.
procarmanuals.com

457
Características del vehículo
D150205AEN

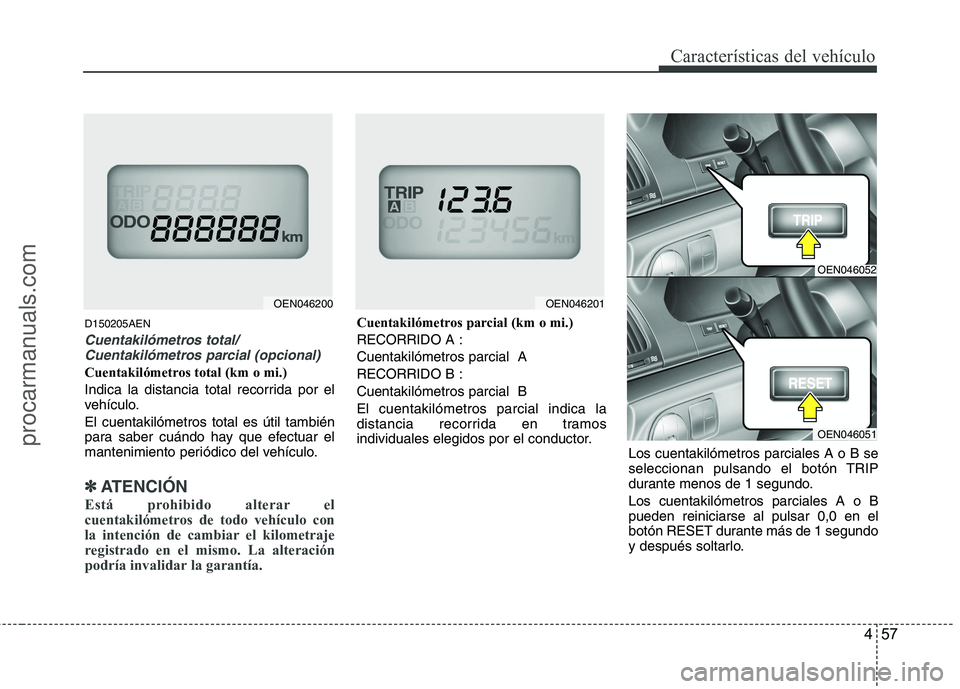

Cuentakilómetros total/
Cuentakilómetros parcial (opcional)
Cuentakilómetros total (km o mi.)
Indica la distancia total recorrida por el
vehículo.
El cuentakilómetros total es útil también
para saber cuándo hay que efectuar el
mantenimiento periódico del vehículo.
✽ ✽
ATENCIÓN
Está prohibido alterar el
cuentakilómetros de todo vehículo con
la intención de cambiar el kilometraje
registrado en el mismo. La alteración
podría invalidar la garantía.
Cuentakilómetros parcial (km o mi.)
RECORRIDO A :
Cuentakilómetros parcial A
RECORRIDO B :
Cuentakilómetros parcial B
El cuentakilómetros parcial indica la
distancia recorrida en tramos
individuales elegidos por el conductor.
Los cuentakilómetros parciales A o B se
seleccionan pulsando el botón TRIP
durante menos de 1 segundo.
Los cuentakilómetros parciales A o B
pueden reiniciarse al pulsar 0,0 en el
botón RESET durante más de 1 segundo
y después soltarlo.
OEN046200OEN046201
OEN046052
OEN046051
procarmanuals.com

Características del vehículo
58 4
D150206BEN-EE

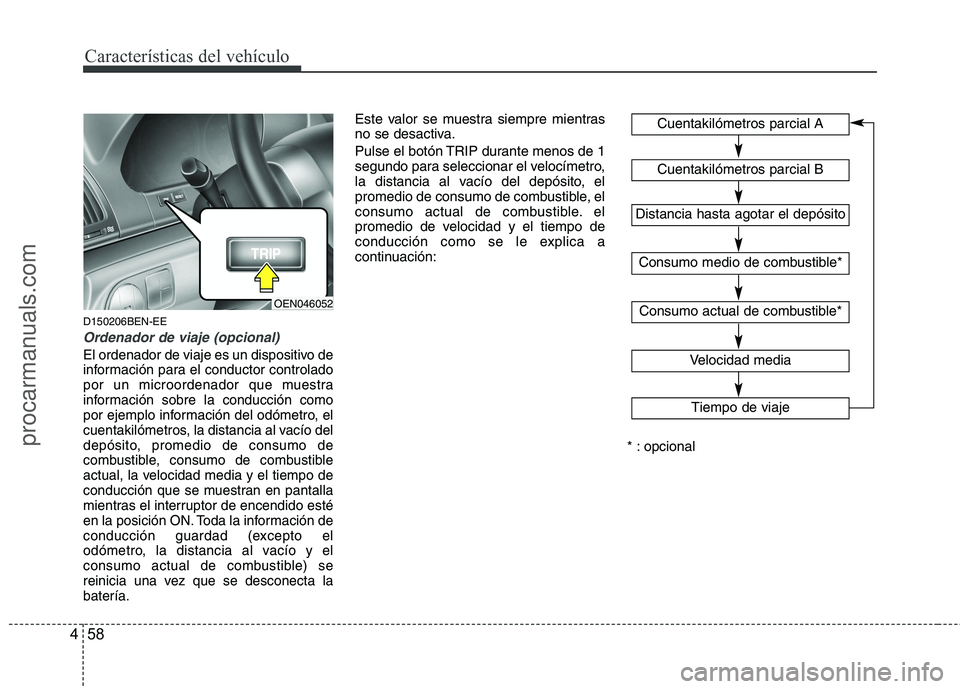

Ordenador de viaje (opcional)
El ordenador de viaje es un dispositivo de
información para el conductor controlado
por un microordenador que muestra
información sobre la conducción como
por ejemplo información del odómetro, el
cuentakilómetros, la distancia al vacío del
depósito, promedio de consumo de
combustible, consumo de combustible
actual, la velocidad media y el tiempo de
conducción que se muestran en pantalla
mientras el interruptor de encendido esté
en la posición ON. Toda la información de
conducción guardad (excepto el
odómetro, la distancia al vacío y el
consumo actual de combustible) se
reinicia una vez que se desconecta la
batería.
Este valor se muestra siempre mientras
no se desactiva.
Pulse el botón TRIP durante menos de 1
segundo para seleccionar el velocímetro,
la distancia al vacío del depósito, el
promedio de consumo de combustible, el
consumo actual de combustible. el
promedio de velocidad y el tiempo de
conducción como se le explica a
continuación:
* : opcional
OEN046052
Cuentakilómetros parcial B
Consumo medio de combustible*
Velocidad media
Tiempo de viaje
Distancia hasta agotar el depósito
Cuentakilómetros parcial A
Consumo actual de combustible*
procarmanuals.com

459
Características del vehículo

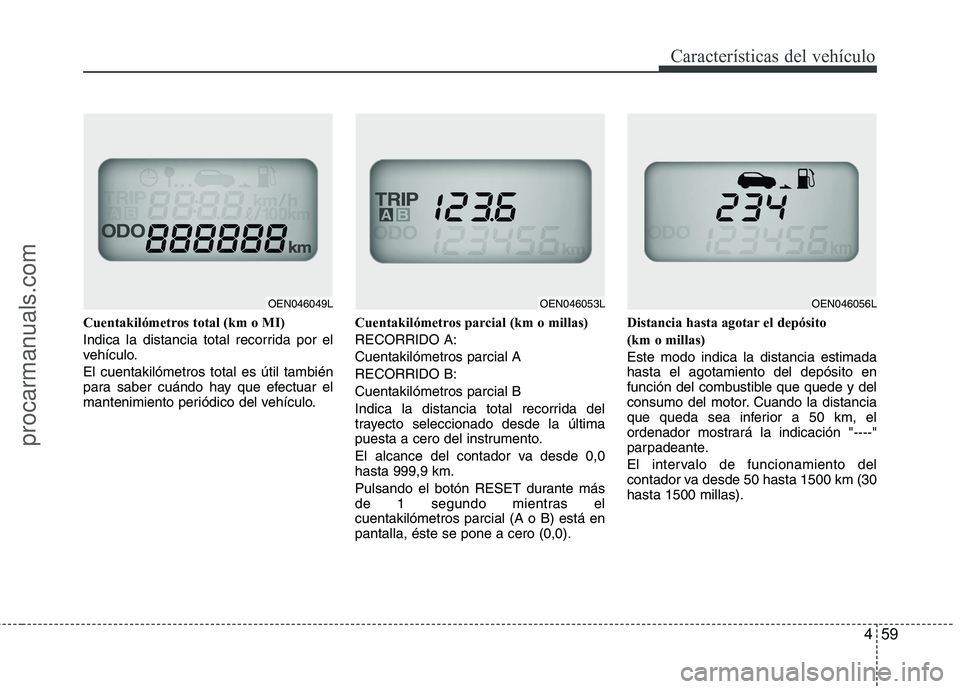

Cuentakilómetros total (km o MI)
Indica la distancia total recorrida por el
vehículo.
El cuentakilómetros total es útil también
para saber cuándo hay que efectuar el
mantenimiento periódico del vehículo.Cuentakilómetros parcial (km o millas)
RECORRIDO A:
Cuentakilómetros parcial A
RECORRIDO B:
Cuentakilómetros parcial B
Indica la distancia total recorrida del
trayecto seleccionado desde la última
puesta a cero del instrumento.
El alcance del contador va desde 0,0
hasta 999,9 km.
Pulsando el botón RESET durante más
de 1 segundo mientras el
cuentakilómetros parcial (A o B) está en
pantalla, éste se pone a cero (0,0).Distancia hasta agotar el depósito
(km o millas)
Este modo indica la distancia estimada
hasta el agotamiento del depósito en
función del combustible que quede y del
consumo del motor. Cuando la distancia
que queda sea inferior a 50 km, el
ordenador mostrará la indicación "----"
parpadeante.
El intervalo de funcionamiento del
contador va desde 50 hasta 1500 km (30
hasta 1500 millas).
OEN046049LOEN046053LOEN046056L
procarmanuals.com

Características del vehículo
60 4

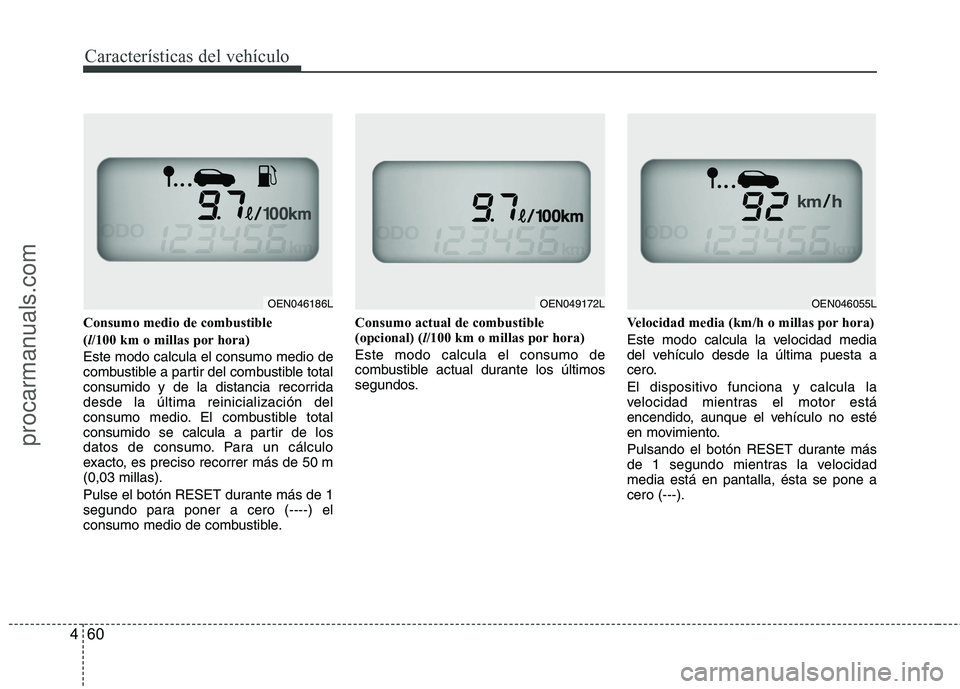

Consumo medio de combustible
(l/100 km o millas por hora)
Este modo calcula el consumo medio de
combustible a partir del combustible total
consumido y de la distancia recorrida
desde la última reinicialización del
consumo medio. El combustible total
consumido se calcula a partir de los
datos de consumo. Para un cálculo
exacto, es preciso recorrer más de 50 m
(0,03 millas).
Pulse el botón RESET durante más de 1
segundo para poner a cero (----) el
consumo medio de combustible.Consumo actual de combustible
(opcional) (l/100 km o millas por hora)
Este modo calcula el consumo de
combustible actual durante los últimos
segundos.Velocidad media (km/h o millas por hora)
Este modo calcula la velocidad media
del vehículo desde la última puesta a
cero.
El dispositivo funciona y calcula la
velocidad mientras el motor está
encendido, aunque el vehículo no esté
en movimiento.
Pulsando el botón RESET durante más
de 1 segundo mientras la velocidad
media está en pantalla, ésta se pone a
cero (---).
OEN046055LOEN046186LOEN049172L
procarmanuals.com

461
Características del vehículo

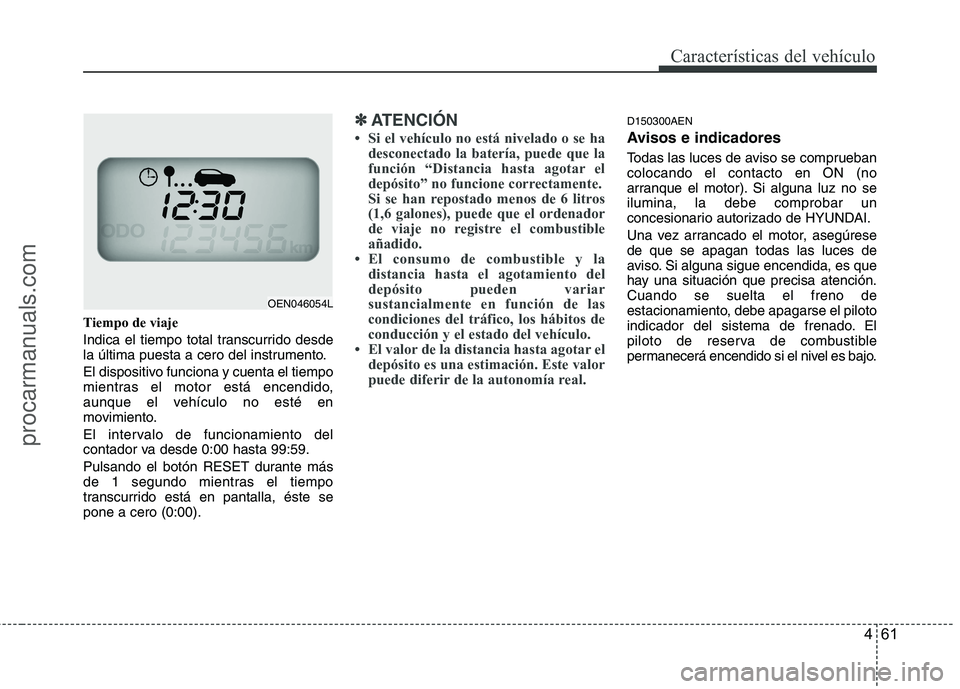

Tiempo de viaje
Indica el tiempo total transcurrido desde
la última puesta a cero del instrumento.
El dispositivo funciona y cuenta el tiempo
mientras el motor está encendido,
aunque el vehículo no esté en
movimiento.
El intervalo de funcionamiento del
contador va desde 0:00 hasta 99:59.
Pulsando el botón RESET durante más
de 1 segundo mientras el tiempo
transcurrido está en pantalla, éste se
pone a cero (0:00).
✽ ✽
ATENCIÓN
• Si el vehículo no está nivelado o se ha
desconectado la batería, puede que la
función “Distancia hasta agotar el
depósito” no funcione correctamente.
Si se han repostado menos de 6 litros
(1,6 galones), puede que el ordenador
de viaje no registre el combustible
añadido.
• El consumo de combustible y la
distancia hasta el agotamiento del
depósito pueden variar
sustancialmente en función de las
condiciones del tráfico, los hábitos de
conducción y el estado del vehículo.
• El valor de la distancia hasta agotar el
depósito es una estimación. Este valor
puede diferir de la autonomía real.
D150300AEN
Avisos e indicadores
Todas las luces de aviso se comprueban
colocando el contacto en ON (no
arranque el motor). Si alguna luz no se
ilumina, la debe comprobar un
concesionario autorizado de HYUNDAI.
Una vez arrancado el motor, asegúrese
de que se apagan todas las luces de
aviso. Si alguna sigue encendida, es que
hay una situación que precisa atención.
Cuando se suelta el freno de
estacionamiento, debe apagarse el piloto
indicador del sistema de frenado. El
piloto de reserva de combustible
permanecerá encendido si el nivel es bajo.
OEN046054L
procarmanuals.com

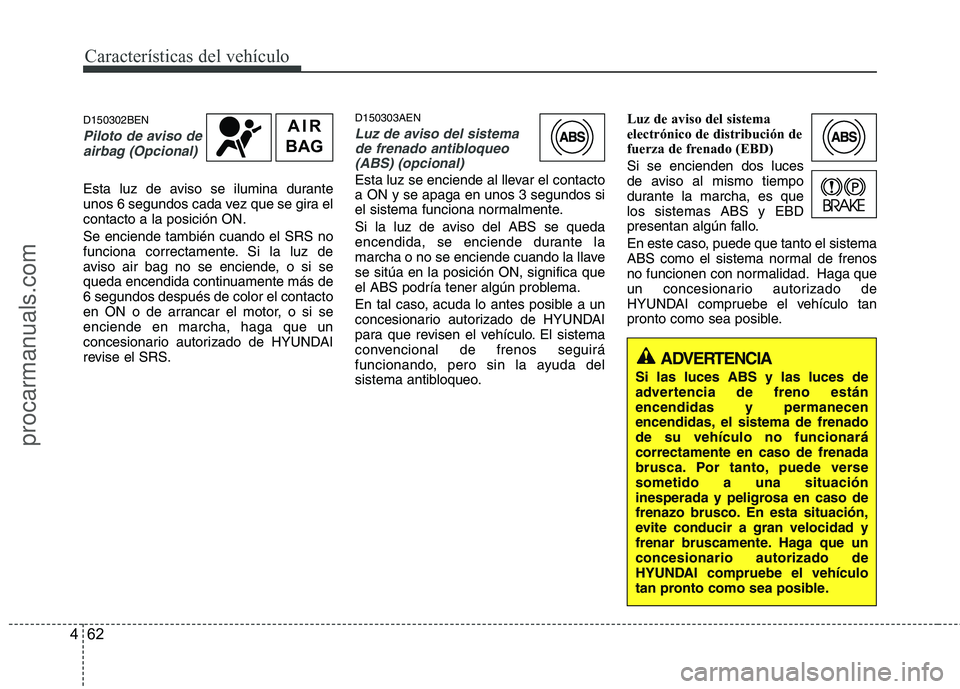

Características del vehículo
62 4
D150302BEN
Piloto de aviso de
airbag (Opcional)
Esta luz de aviso se ilumina durante
unos 6 segundos cada vez que se gira el
contacto a la posición ON.
Se enciende también cuando el SRS no
funciona correctamente. Si la luz de
aviso air bag no se enciende, o si se
queda encendida continuamente más de
6 segundos después de color el contacto
en ON o de arrancar el motor, o si se
enciende en marcha, haga que un
concesionario autorizado de HYUNDAI
revise el SRS.
D150303AEN
Luz de aviso del sistema
de frenado antibloqueo
(ABS) (opcional)
Esta luz se enciende al llevar el contacto
a ON y se apaga en unos 3 segundos si
el sistema funciona normalmente.
Si la luz de aviso del ABS se queda
encendida, se enciende durante la
marcha o no se enciende cuando la llave
se sitúa en la posición ON, significa que
el ABS podría tener algún problema.
En tal caso, acuda lo antes posible a un
concesionario autorizado de HYUNDAI
para que revisen el vehículo. El sistema
convencional de frenos seguirá
funcionando, pero sin la ayuda del
sistema antibloqueo.Luz de aviso del sistema
electrónico de distribución de
fuerza de frenado (EBD)
Si se encienden dos luces
de aviso al mismo tiempo
durante la marcha, es que
los sistemas ABS y EBD
presentan algún fallo.
En este caso, puede que tanto el sistema
ABS como el sistema normal de frenos
no funcionen con normalidad. Haga que
un concesionario autorizado de
HYUNDAI compruebe el vehículo tan
pronto como sea posible.
ADVERTENCIA
Si las luces ABS y las luces de
advertencia de freno están
encendidas y permanecen
encendidas, el sistema de frenado
de su vehículo no funcionará
correctamente en caso de frenada
brusca. Por tanto, puede verse
sometido a una situación
inesperada y peligrosa en caso de
frenazo brusco. En esta situación,
evite conducir a gran velocidad y
frenar bruscamente. Haga que un
concesionario autorizado de
HYUNDAI compruebe el vehículo
tan pronto como sea posible.
AIR
BAG
procarmanuals.com

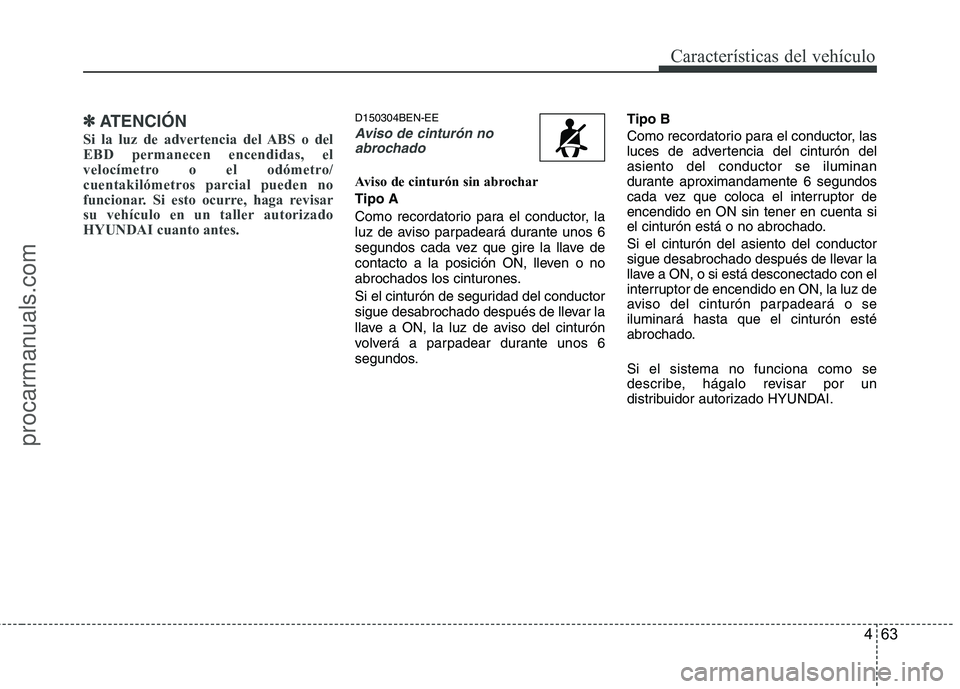

463
Características del vehículo
✽ ✽
ATENCIÓN
Si la luz de advertencia del ABS o del
EBD permanecen encendidas, el
velocímetro o el odómetro/
cuentakilómetros parcial pueden no
funcionar. Si esto ocurre, haga revisar
su vehículo en un taller autorizado
HYUNDAI cuanto antes.
D150304BEN-EE
Aviso de cinturón no
abrochado
Aviso de cinturón sin abrochar
Tipo A
Como recordatorio para el conductor, la
luz de aviso parpadeará durante unos 6
segundos cada vez que gire la llave de
contacto a la posición ON, lleven o no
abrochados los cinturones.
Si el cinturón de seguridad del conductor
sigue desabrochado después de llevar la
llave a ON, la luz de aviso del cinturón
volverá a parpadear durante unos 6
segundos.Tipo B
Como recordatorio para el conductor, las
luces de advertencia del cinturón del
asiento del conductor se iluminan
durante aproximandamente 6 segundos
cada vez que coloca el interruptor de
encendido en ON sin tener en cuenta si
el cinturón está o no abrochado.
Si el cinturón del asiento del conductor
sigue desabrochado después de llevar la
llave a ON, o si está desconectado con el
interruptor de encendido en ON, la luz de
aviso del cinturón parpadeará o se
iluminará hasta que el cinturón esté
abrochado.
Si el sistema no funciona como se
describe, hágalo revisar por un
distribuidor autorizado HYUNDAI.
procarmanuals.com

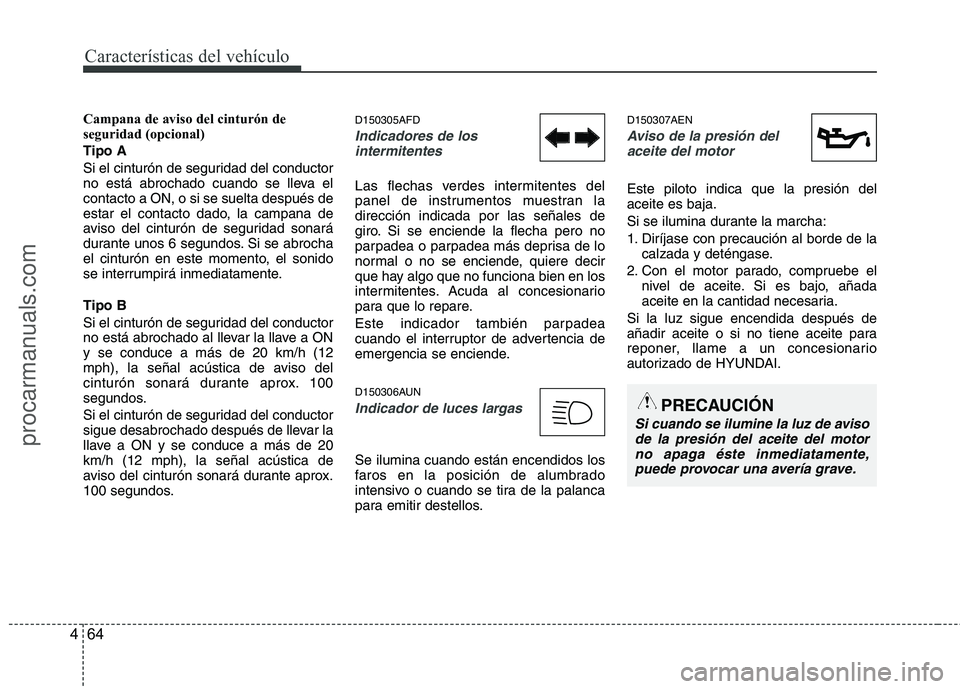

Características del vehículo
64 4
Campana de aviso del cinturón de
seguridad (opcional)
Tipo A
Si el cinturón de seguridad del conductor
no está abrochado cuando se lleva el
contacto a ON, o si se suelta después de
estar el contacto dado, la campana de
aviso del cinturón de seguridad sonará
durante unos 6 segundos. Si se abrocha
el cinturón en este momento, el sonido
se interrumpirá inmediatamente.
Tipo B
Si el cinturón de seguridad del conductor
no está abrochado al llevar la llave a ON
y se conduce a más de 20 km/h (12
mph), la señal acústica de aviso del
cinturón sonará durante aprox. 100
segundos.
Si el cinturón de seguridad del conductor
sigue desabrochado después de llevar la
llave a ON y se conduce a más de 20
km/h (12 mph), la señal acústica de
aviso del cinturón sonará durante aprox.
100 segundos.D150305AFD
Indicadores de los
intermitentes
Las flechas verdes intermitentes del
panel de instrumentos muestran la
dirección indicada por las señales de
giro. Si se enciende la flecha pero no
parpadea o parpadea más deprisa de lo
normal o no se enciende, quiere decir
que hay algo que no funciona bien en los
intermitentes. Acuda al concesionario
para que lo repare.
Este indicador también parpadea
cuando el interruptor de advertencia de
emergencia se enciende.
D150306AUN
Indicador de luces largas
Se ilumina cuando están encendidos los
faros en la posición de alumbrado
intensivo o cuando se tira de la palanca
para emitir destellos.
D150307AEN
Aviso de la presión del
aceite del motor
Este piloto indica que la presión del
aceite es baja.
Si se ilumina durante la marcha:
1. Diríjase con precaución al borde de la
calzada y deténgase.
2. Con el motor parado, compruebe el
nivel de aceite. Si es bajo, añada
aceite en la cantidad necesaria.
Si la luz sigue encendida después de
añadir aceite o si no tiene aceite para
reponer, llame a un concesionario
autorizado de HYUNDAI.
PRECAUCIÓN
Si cuando se ilumine la luz de aviso
de la presión del aceite del motor
no apaga éste inmediatamente,
puede provocar una avería grave.
procarmanuals.com

465

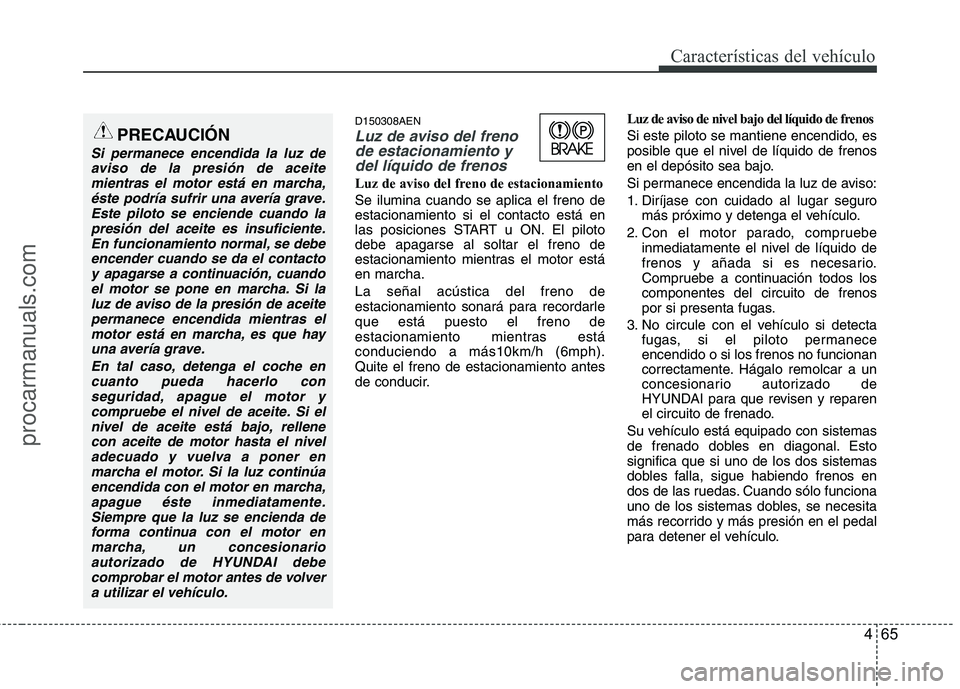

Características del vehículo
D150308AEN
Luz de aviso del freno
de estacionamiento y
del líquido de frenos
Luz de aviso del freno de estacionamiento
Se ilumina cuando se aplica el freno de
estacionamiento si el contacto está en
las posiciones START u ON. El piloto
debe apagarse al soltar el freno de
estacionamiento mientras el motor está
en marcha.
La señal acústica del freno de
estacionamiento sonará para recordarle
que está puesto el freno de
estacionamiento mientras está
conduciendo a más10km/h (6mph).
Quite el freno de estacionamiento antes
de conducir.Luz de aviso de nivel bajo del líquido de frenos
Si este piloto se mantiene encendido, es
posible que el nivel de líquido de frenos
en el depósito sea bajo.
Si permanece encendida la luz de aviso:
1. Diríjase con cuidado al lugar seguro
más próximo y detenga el vehículo.
2. Con el motor parado, compruebe
inmediatamente el nivel de líquido de
frenos y añada si es necesario.
Compruebe a continuación todos los
componentes del circuito de frenos
por si presenta fugas.
3. No circule con el vehículo si detecta
fugas, si el piloto permanece
encendido o si los frenos no funcionan
correctamente. Hágalo remolcar a un
concesionario autorizado de
HYUNDAI para que revisen y reparen
el circuito de frenado.
Su vehículo está equipado con sistemas
de frenado dobles en diagonal. Esto
significa que si uno de los dos sistemas
dobles falla, sigue habiendo frenos en
dos de las ruedas. Cuando sólo funciona
uno de los sistemas dobles, se necesita
más recorrido y más presión en el pedal
para detener el vehículo.
PRECAUCIÓN
Si permanece encendida la luz de
aviso de la presión de aceite
mientras el motor está en marcha,
éste podría sufrir una avería grave.
Este piloto se enciende cuando la
presión del aceite es insuficiente.
En funcionamiento normal, se debe
encender cuando se da el contacto
y apagarse a continuación, cuando
el motor se pone en marcha. Si la
luz de aviso de la presión de aceite
permanece encendida mientras el
motor está en marcha, es que hay
una avería grave.
En tal caso, detenga el coche en
cuanto pueda hacerlo con
seguridad, apague el motor y
compruebe el nivel de aceite. Si el
nivel de aceite está bajo, rellene
con aceite de motor hasta el nivel
adecuado y vuelva a poner en
marcha el motor. Si la luz continúa
encendida con el motor en marcha,
apague éste inmediatamente.
Siempre que la luz se encienda de
forma continua con el motor en
marcha, un concesionario
autorizado de HYUNDAI debe
comprobar el motor antes de volver
a utilizar el vehículo.
procarmanuals.com
