Características del vehículo
96 4
D230100AEN

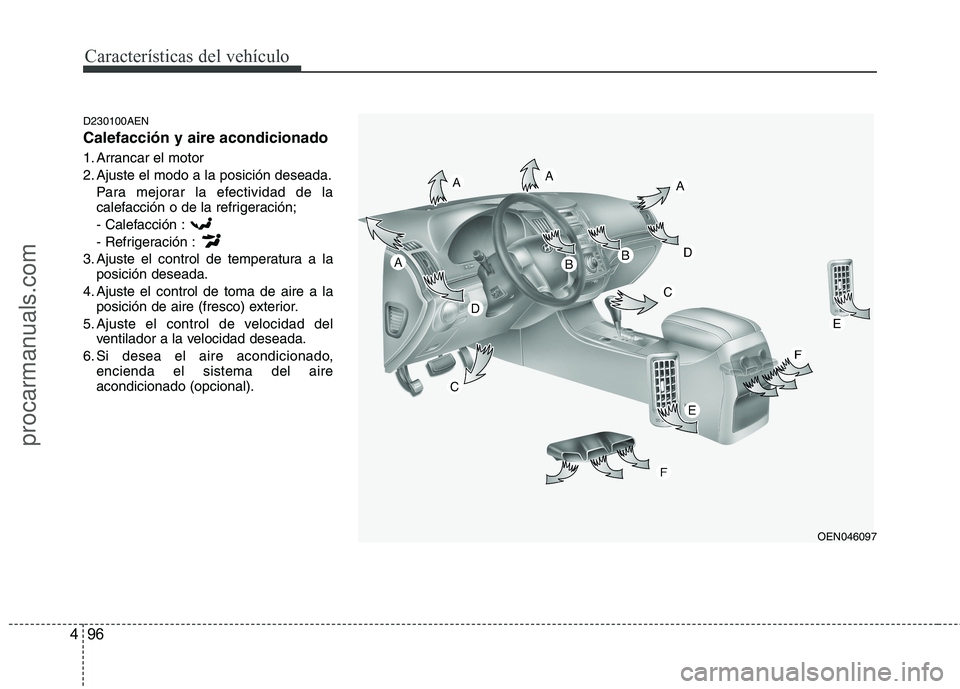

Calefacción y aire acondicionado
1. Arrancar el motor
2. Ajuste el modo a la posición deseada.
Para mejorar la efectividad de la
calefacción o de la refrigeración;
- Calefacción :
- Refrigeración :
3. Ajuste el control de temperatura a la
posición deseada.
4. Ajuste el control de toma de aire a la
posición de aire (fresco) exterior.
5. Ajuste el control de velocidad del
ventilador a la velocidad deseada.
6. Si desea el aire acondicionado,
encienda el sistema del aire
acondicionado (opcional).
OEN046097
procarmanuals.com

497
Características del vehículo
❈ ❈

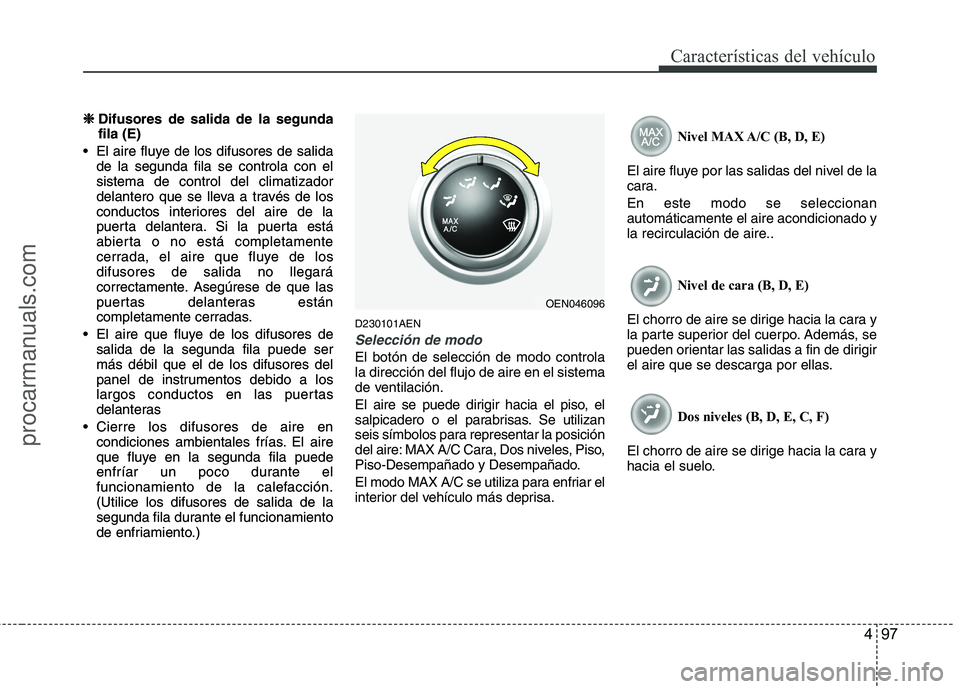

Difusores de salida de la segunda
fila (E)
El aire fluye de los difusores de salida
de la segunda fila se controla con el
sistema de control del climatizador
delantero que se lleva a través de los
conductos interiores del aire de la
puerta delantera. Si la puerta está
abierta o no está completamente
cerrada, el aire que fluye de los
difusores de salida no llegará
correctamente. Asegúrese de que las
puertas delanteras están
completamente cerradas.
El aire que fluye de los difusores de
salida de la segunda fila puede ser
más débil que el de los difusores del
panel de instrumentos debido a los
largos conductos en las puertas
delanteras
Cierre los difusores de aire en
condiciones ambientales frías. El aire
que fluye en la segunda fila puede
enfríar un poco durante el
funcionamiento de la calefacción.
(Utilice los difusores de salida de la
segunda fila durante el funcionamiento
de enfriamiento.)
D230101AEN
Selección de modo
El botón de selección de modo controla
la dirección del flujo de aire en el sistema
de ventilación.
El aire se puede dirigir hacia el piso, el
salpicadero o el parabrisas. Se utilizan
seis símbolos para representar la posición
del aire: MAX A/C Cara, Dos niveles, Piso,
Piso-Desempañado y Desempañado.
El modo MAX A/C se utiliza para enfriar el
interior del vehículo más deprisa.Nivel MAX A/C (B, D, E)
El aire fluye por las salidas del nivel de la
cara.
En este modo se seleccionan
automáticamente el aire acondicionado y
la recirculación de aire..
Nivel de cara (B, D, E)
El chorro de aire se dirige hacia la cara y
la parte superior del cuerpo. Además, se
pueden orientar las salidas a fin de dirigir
el aire que se descarga por ellas.
Dos niveles (B, D, E, C, F)
El chorro de aire se dirige hacia la cara y
hacia el suelo.
OEN046096
procarmanuals.com

Características del vehículo
98 4

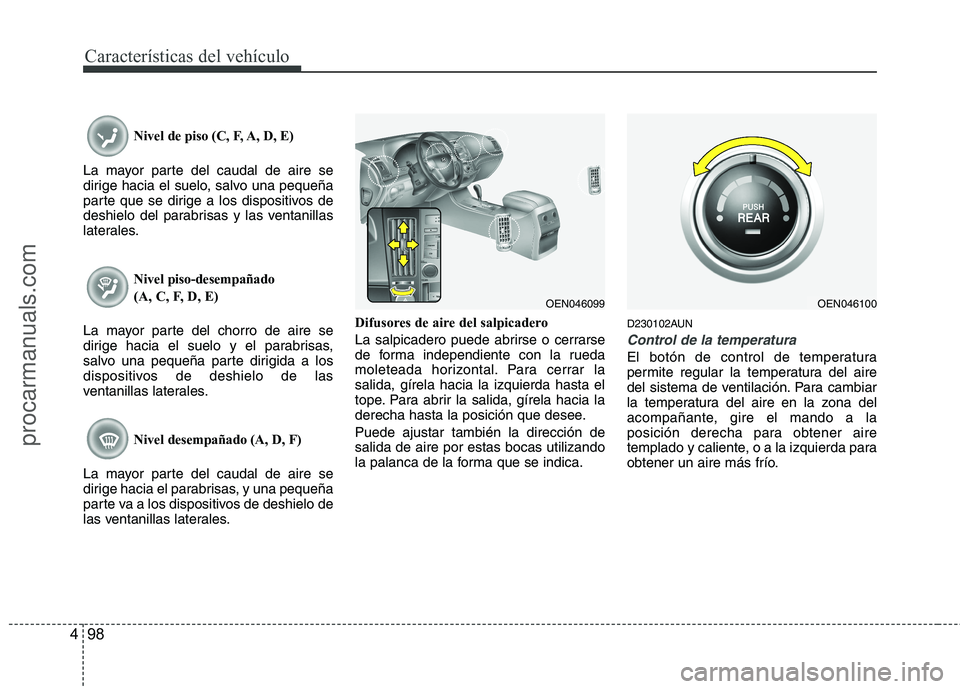

Nivel de piso (C, F, A, D, E)
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una pequeña
parte que se dirige a los dispositivos de
deshielo del parabrisas y las ventanillas
laterales.
Nivel piso-desempañado
(A, C, F, D, E)
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a los
dispositivos de deshielo de las
ventanillas laterales.
Nivel desempañado (A, D, F)
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una pequeña
parte va a los dispositivos de deshielo de
las ventanillas laterales.Difusores de aire del salpicadero
La salpicadero puede abrirse o cerrarse
de forma independiente con la rueda
moleteada horizontal. Para cerrar la
salida, gírela hacia la izquierda hasta el
tope. Para abrir la salida, gírela hacia la
derecha hasta la posición que desee.
Puede ajustar también la dirección de
salida de aire por estas bocas utilizando
la palanca de la forma que se indica.
D230102AUN
Control de la temperatura
El botón de control de temperatura
permite regular la temperatura del aire
del sistema de ventilación. Para cambiar
la temperatura del aire en la zona del
acompañante, gire el mando a la
posición derecha para obtener aire
templado y caliente, o a la izquierda para
obtener un aire más frío.
OEN046100OEN046099
procarmanuals.com

499
Características del vehículo
D230103AEN

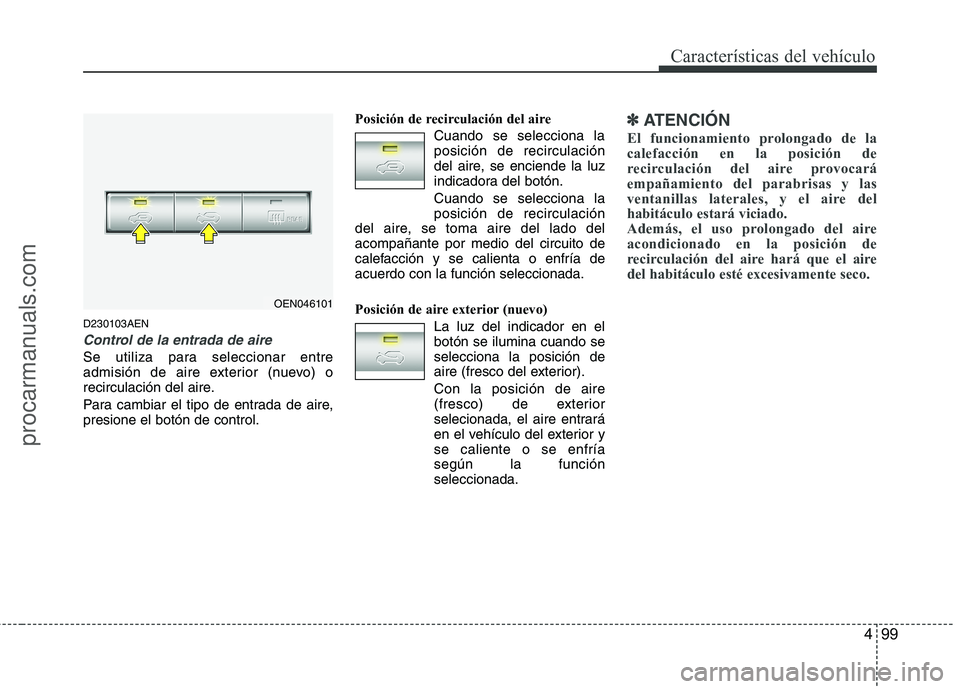

Control de la entrada de aire
Se utiliza para seleccionar entre
admisión de aire exterior (nuevo) o
recirculación del aire.
Para cambiar el tipo de entrada de aire,
presione el botón de control.Posición de recirculación del aire
Cuando se selecciona la
posición de recirculación
del aire, se enciende la luz
indicadora del botón.
Cuando se selecciona la
posición de recirculación
del aire, se toma aire del lado del
acompañante por medio del circuito de
calefacción y se calienta o enfría de
acuerdo con la función seleccionada.
Posición de aire exterior (nuevo)
La luz del indicador en el
botón se ilumina cuando se
selecciona la posición de
aire (fresco del exterior).
Con la posición de aire
(fresco) de exterior
selecionada, el aire entrará
en el vehículo del exterior y
se caliente o se enfría
según la función
seleccionada.
✽ ✽
ATENCIÓN
El funcionamiento prolongado de la
calefacción en la posición de
recirculación del aire provocará
empañamiento del parabrisas y las
ventanillas laterales, y el aire del
habitáculo estará viciado.
Además, el uso prolongado del aire
acondicionado en la posición de
recirculación del aire hará que el aire
del habitáculo esté excesivamente seco.
OEN046101
procarmanuals.com

Características del vehículo
100 4
D230104AEN

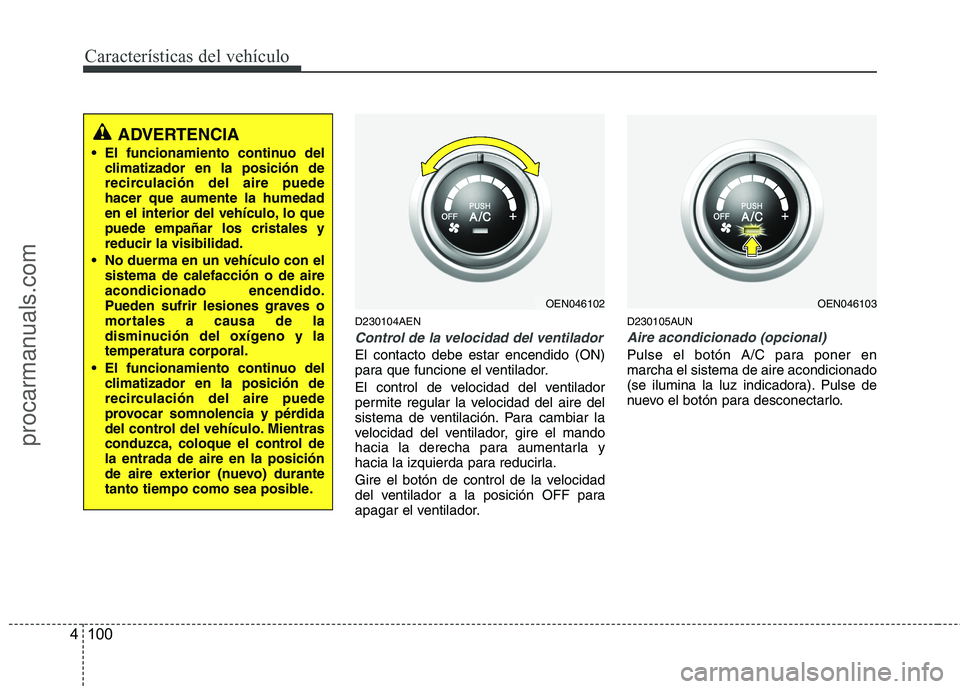

Control de la velocidad del ventilador
El contacto debe estar encendido (ON)
para que funcione el ventilador.
El control de velocidad del ventilador
permite regular la velocidad del aire del
sistema de ventilación. Para cambiar la
velocidad del ventilador, gire el mando
hacia la derecha para aumentarla y
hacia la izquierda para reducirla.
Gire el botón de control de la velocidad
del ventilador a la posición OFF para
apagar el ventilador.
D230105AUN
Aire acondicionado (opcional)
Pulse el botón A/C para poner en
marcha el sistema de aire acondicionado
(se ilumina la luz indicadora). Pulse de
nuevo el botón para desconectarlo.
ADVERTENCIA
El funcionamiento continuo del
climatizador en la posición de
recirculación del aire puede
hacer que aumente la humedad
en el interior del vehículo, lo que
puede empañar los cristales y
reducir la visibilidad.
No duerma en un vehículo con el
sistema de calefacción o de aire
acondicionado encendido.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y la
temperatura corporal.
El funcionamiento continuo del
climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control de
la entrada de aire en la posición
de aire exterior (nuevo) durante
tanto tiempo como sea posible.
OEN046102OEN046103
procarmanuals.com

4 101
Características del vehículo

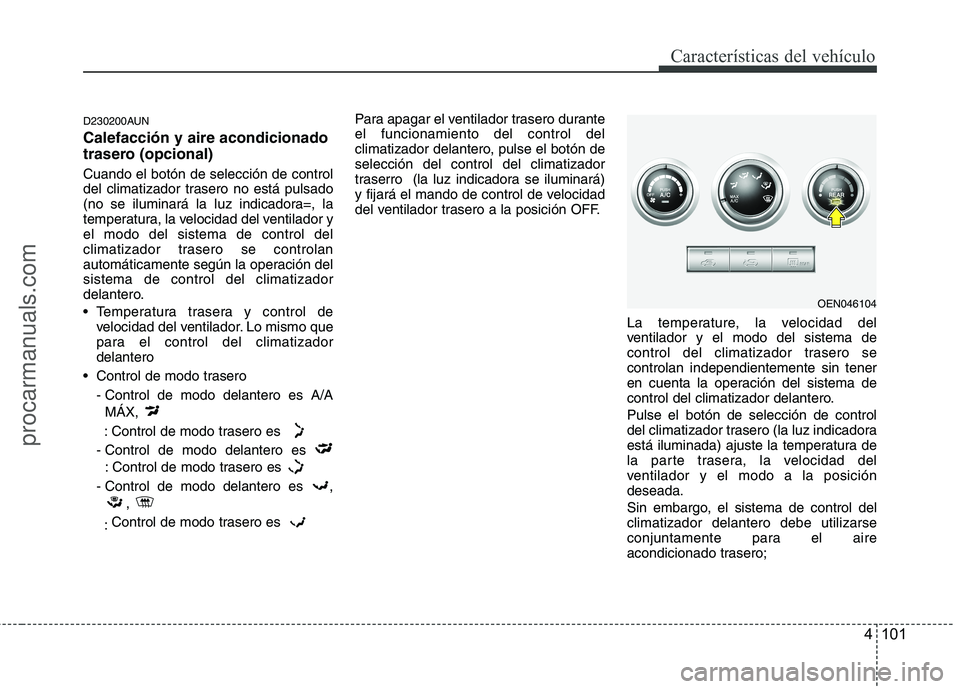

D230200AUN
Calefacción y aire acondicionado
trasero (opcional)
Cuando el botón de selección de control
del climatizador trasero no está pulsado
(no se iluminará la luz indicadora=, la
temperatura, la velocidad del ventilador y
el modo del sistema de control del
climatizador trasero se controlan
automáticamente según la operación del
sistema de control del climatizador
delantero.
Temperatura trasera y control de
velocidad del ventilador. Lo mismo que
para el control del climatizador
delantero
Control de modo trasero
- Control de modo delantero es A/A
MÁX,
: Control de modo trasero es
- Control de modo delantero es
: Control de modo trasero es
- Control de modo delantero es ,
,
:Control de modo trasero es Para apagar el ventilador trasero durante
el funcionamiento del control del
climatizador delantero, pulse el botón de
selección del control del climatizador
traserro (la luz indicadora se iluminará)
y fijará el mando de control de velocidad
del ventilador trasero a la posición OFF.
La temperature, la velocidad del
ventilador y el modo del sistema de
control del climatizador trasero se
controlan independientemente sin tener
en cuenta la operación del sistema de
control del climatizador delantero.
Pulse el botón de selección de control
del climatizador trasero (la luz indicadora
está iluminada) ajuste la temperatura de
la parte trasera, la velocidad del
ventilador y el modo a la posición
deseada.
Sin embargo, el sistema de control del
climatizador delantero debe utilizarse
conjuntamente para el aire
acondicionado trasero;
OEN046104
procarmanuals.com

Características del vehículo
102 4

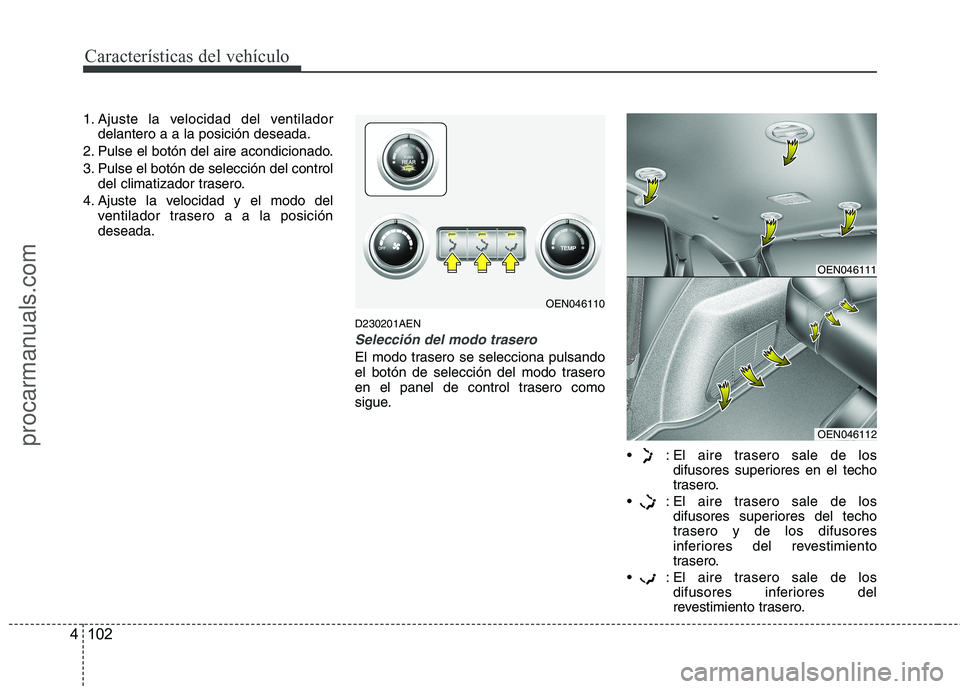

1. Ajuste la velocidad del ventilador
delantero a a la posición deseada.
2. Pulse el botón del aire acondicionado.
3. Pulse el botón de selección del control
del climatizador trasero.
4. Ajuste la velocidad y el modo del
ventilador trasero a a la posición
deseada.
D230201AEN
Selección del modo trasero
El modo trasero se selecciona pulsando
el botón de selección del modo trasero
en el panel de control trasero como
sigue.
: El aire trasero sale de los
difusores superiores en el techo
trasero.
: El aire trasero sale de los
difusores superiores del techo
trasero y de los difusores
inferiores del revestimiento
trasero.
: El aire trasero sale de los
difusores inferiores del
revestimiento trasero.
OEN046111
OEN046112
OEN046110
procarmanuals.com

4 103
Características del vehículo

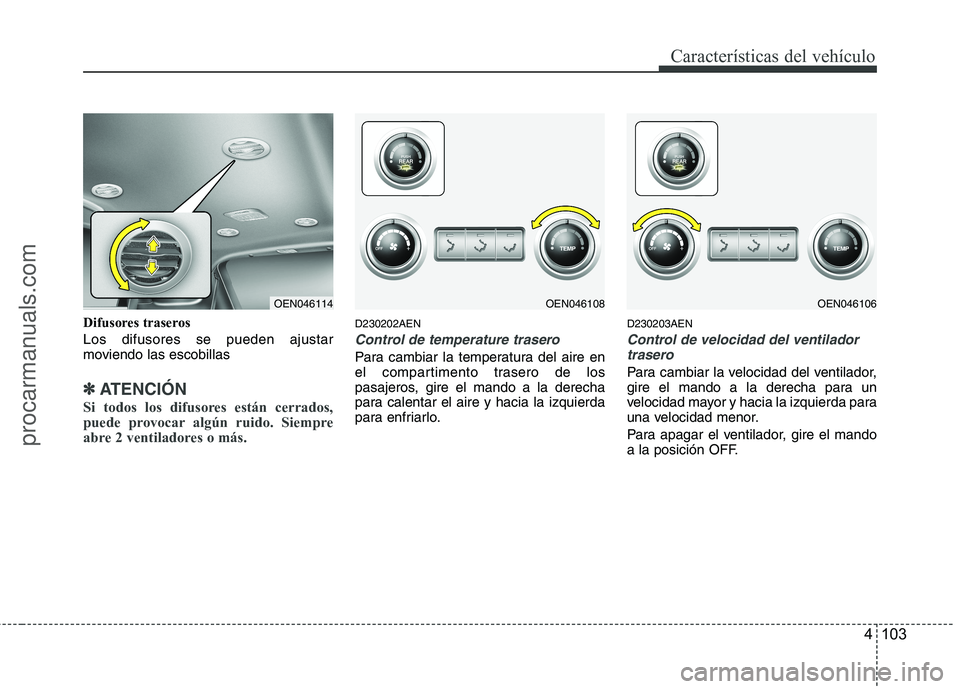

Difusores traseros
Los difusores se pueden ajustar
moviendo las escobillas
✽ ✽
ATENCIÓN
Si todos los difusores están cerrados,
puede provocar algún ruido. Siempre
abre 2 ventiladores o más.
D230202AEN
Control de temperature trasero
Para cambiar la temperatura del aire en
el compartimento trasero de los
pasajeros, gire el mando a la derecha
para calentar el aire y hacia la izquierda
para enfriarlo.
D230203AEN
Control de velocidad del ventilador
trasero
Para cambiar la velocidad del ventilador,
gire el mando a la derecha para un
velocidad mayor y hacia la izquierda para
una velocidad menor.
Para apagar el ventilador, gire el mando
a la posición OFF.
OEN046114OEN046108OEN046106
procarmanuals.com

Características del vehículo
104 4

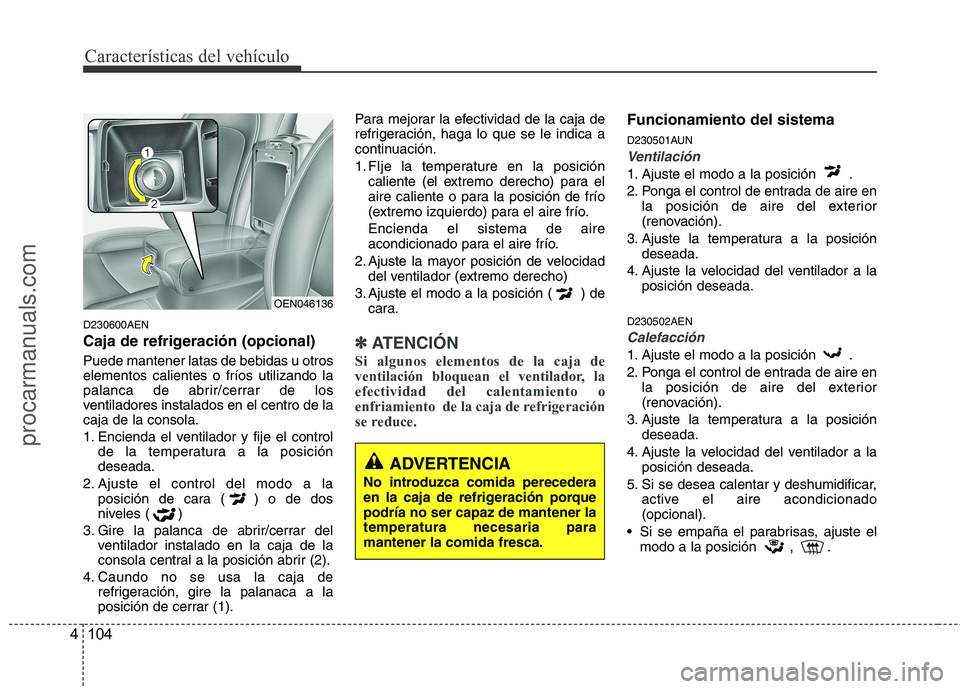

D230600AEN
Caja de refrigeración (opcional)
Puede mantener latas de bebidas u otros
elementos calientes o fríos utilizando la
palanca de abrir/cerrar de los
ventiladores instalados en el centro de la
caja de la consola.
1. Encienda el ventilador y fije el control
de la temperatura a la posición
deseada.
2. Ajuste el control del modo a la
posición de cara ( ) o de dos
niveles ( )
3. Gire la palanca de abrir/cerrar del
ventilador instalado en la caja de la
consola central a la posición abrir (2).
4. Caundo no se usa la caja de
refrigeración, gire la palanaca a la
posición de cerrar (1).Para mejorar la efectividad de la caja de
refrigeración, haga lo que se le indica a
continuación.
1. FIje la temperature en la posición
caliente (el extremo derecho) para el
aire caliente o para la posición de frío
(extremo izquierdo) para el aire frío.
Encienda el sistema de aire
acondicionado para el aire frío.
2. Ajuste la mayor posición de velocidad
del ventilador (extremo derecho)
3. Ajuste el modo a la posición ( ) de
cara.
✽ ✽
ATENCIÓN
Si algunos elementos de la caja de
ventilación bloquean el ventilador, la
efectividad del calentamiento o
enfriamiento de la caja de refrigeración
se reduce.
Funcionamiento del sistema
D230501AUN
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a la
posición deseada.
D230502AEN
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a la
posición deseada.
5. Si se desea calentar y deshumidificar,
active el aire acondicionado
(opcional).
Si se empaña el parabrisas, ajuste el
modo a la posición
, .
ADVERTENCIA
No introduzca comida perecedera
en la caja de refrigeración porque
podría no ser capaz de mantener la
temperatura necesaria para
mantener la comida fresca.
OEN046136
procarmanuals.com

4 105

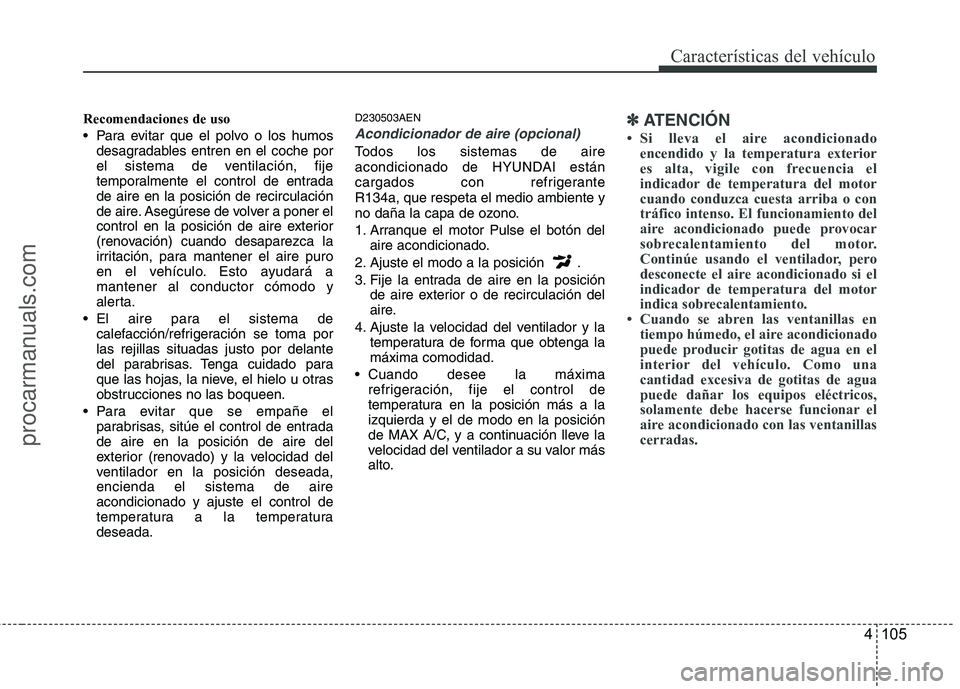

Características del vehículo
Recomendaciones de uso
Para evitar que el polvo o los humos
desagradables entren en el coche por
el sistema de ventilación, fije
temporalmente el control de entrada
de aire en la posición de recirculación
de aire. Asegúrese de volver a poner el
control en la posición de aire exterior
(renovación) cuando desaparezca la
irritación, para mantener el aire puro
en el vehículo. Esto ayudará a
mantener al conductor cómodo y
alerta.
El aire para el sistema de
calefacción/refrigeración se toma por
las rejillas situadas justo por delante
del parabrisas. Tenga cuidado para
que las hojas, la nieve, el hielo u otras
obstrucciones no las boqueen.
Para evitar que se empañe el
parabrisas, sitúe el control de entrada
de aire en la posición de aire del
exterior (renovado) y la velocidad del
ventilador en la posición deseada,
encienda el sistema de aire
acondicionado y ajuste el control de
temperatura a la temperatura
deseada.D230503AEN
Acondicionador de aire (opcional)
Todos los sistemas de aire
acondicionado de HYUNDAI están
cargados con refrigerante
R134a, que respeta el medio ambiente y
no daña la capa de ozono.
1. Arranque el motor Pulse el botón del
aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la posición
de aire exterior o de recirculación del
aire.
4. Ajuste la velocidad del ventilador y la
temperatura de forma que obtenga la
máxima comodidad.
Cuando desee la máxima
refrigeración, fije el control de
temperatura en la posición más a la
izquierda y el de modo en la posición
de MAX A/C, y a continuación lleve la
velocidad del ventilador a su valor más
alto.
✽ ✽
ATENCIÓN
• Si lleva el aire acondicionado
encendido y la temperatura exterior
es alta, vigile con frecuencia el
indicador de temperatura del motor
cuando conduzca cuesta arriba o con
tráfico intenso. El funcionamiento del
aire acondicionado puede provocar
sobrecalentamiento del motor.
Continúe usando el ventilador, pero
desconecte el aire acondicionado si el
indicador de temperatura del motor
indica sobrecalentamiento.
• Cuando se abren las ventanillas en
tiempo húmedo, el aire acondicionado
puede producir gotitas de agua en el
interior del vehículo. Como una
cantidad excesiva de gotitas de agua
puede dañar los equipos eléctricos,
solamente debe hacerse funcionar el
aire acondicionado con las ventanillas
cerradas.
procarmanuals.com
