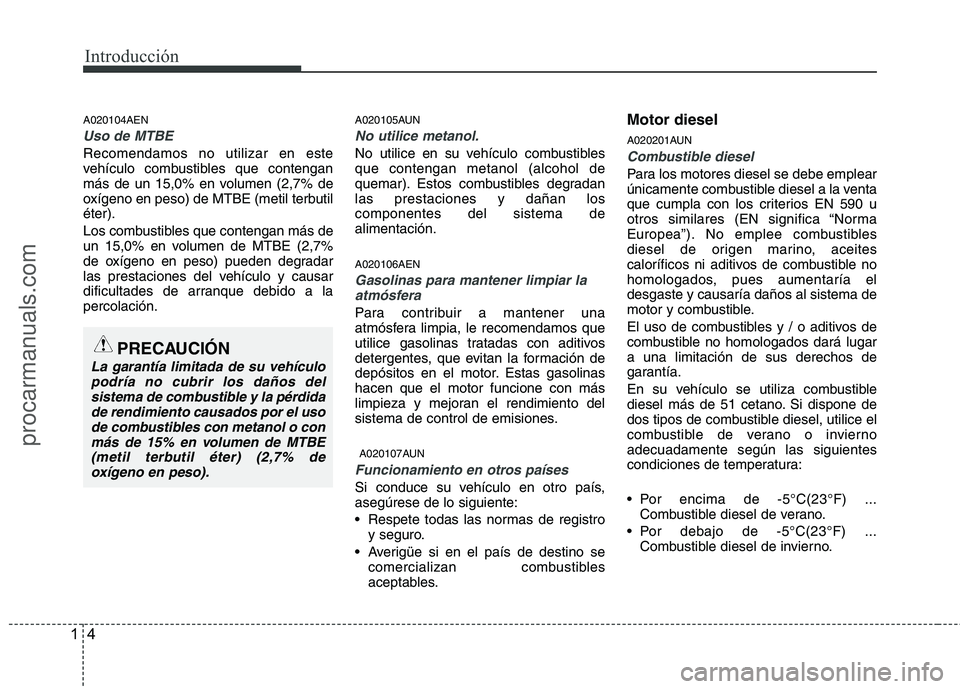

Introducción
4 1
A020104AEN
Uso de MTBE
Recomendamos no utilizar en este
vehículo combustibles que contengan
más de un 15,0% en volumen (2,7% de
oxígeno en peso) de MTBE (metil terbutil
éter).
Los combustibles que contengan más de
un 15,0% en volumen de MTBE (2,7%
de oxígeno en peso) pueden degradar
las prestaciones del vehículo y causar
dificultades de arranque debido a la
percolación.
A020105AUN
No utilice metanol.
No utilice en su vehículo combustibles
que contengan metanol (alcohol de
quemar). Estos combustibles degradan
las prestaciones y dañan los
componentes del sistema de
alimentación.
A020106AEN
Gasolinas para mantener limpiar la
atmósfera
Para contribuir a mantener una
atmósfera limpia, le recomendamos que
utilice gasolinas tratadas con aditivos
detergentes, que evitan la formación de
depósitos en el motor. Estas gasolinas
hacen que el motor funcione con más
limpieza y mejoran el rendimiento del
sistema de control de emisiones.
A020107AUN
Funcionamiento en otros países
Si conduce su vehículo en otro país,
asegúrese de lo siguiente:
Respete todas las normas de registro
y seguro.
Averigüe si en el país de destino se
comercializan combustibles
aceptables.
Motor diesel
A020201AUN
Combustible diesel
Para los motores diesel se debe emplear
únicamente combustible diesel a la venta
que cumpla con los criterios EN 590 u
otros similares (EN significa “Norma
Europea”). No emplee combustibles
diesel de origen marino, aceites
caloríficos ni aditivos de combustible no
homologados, pues aumentaría el
desgaste y causaría daños al sistema de
motor y combustible.
El uso de combustibles y / o aditivos de
combustible no homologados dará lugar
a una limitación de sus derechos de
garantía.
En su vehículo se utiliza combustible
diesel más de 51 cetano. Si dispone de
dos tipos de combustible diesel, utilice el
combustible de verano o invierno
adecuadamente según las siguientes
condiciones de temperatura:
Por encima de -5°C(23°F) ...
Combustible diesel de verano.
Por debajo de -5°C(23°F) ...
Combustible diesel de invierno.
PRECAUCIÓN
La garantía limitada de su vehículo
podría no cubrir los daños del
sistema de combustible y la pérdida
de rendimiento causados por el uso
de combustibles con metanol o con
más de 15% en volumen de MTBE
(metil terbutil éter) (2,7% de
oxígeno en peso).
procarmanuals.com
Page 12 of 349

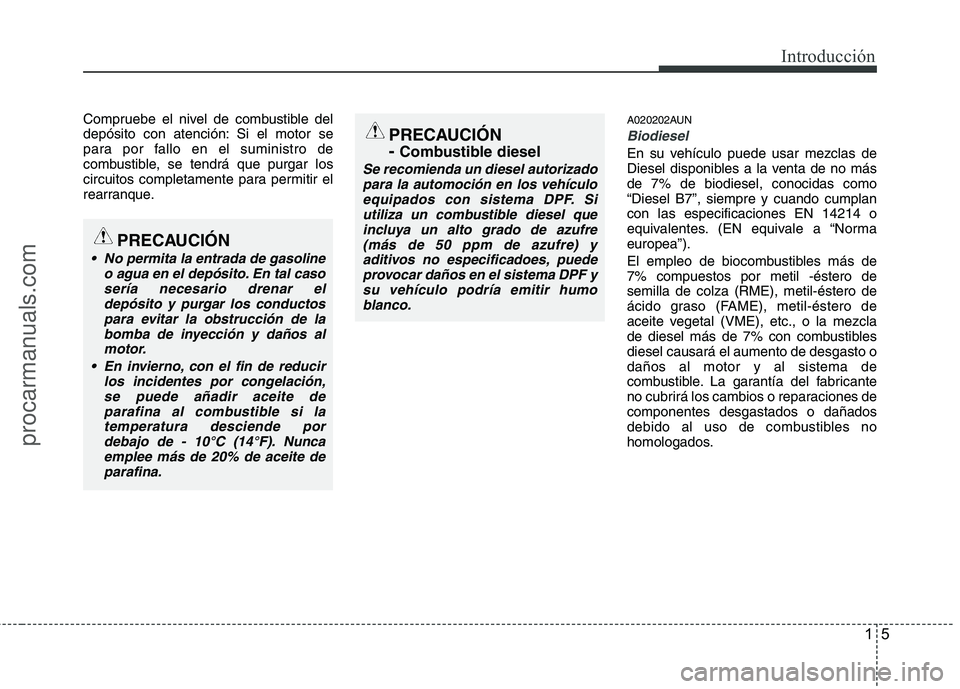

15
Introducción
Compruebe el nivel de combustible del
depósito con atención: Si el motor se
para por fallo en el suministro de
combustible, se tendrá que purgar los
circuitos completamente para permitir el
rearranque.A020202AUN
Biodiesel
En su vehículo puede usar mezclas de
Diesel disponibles a la venta de no más
de 7% de biodiesel, conocidas como
“Diesel B7”, siempre y cuando cumplan
con las especificaciones EN 14214 o
equivalentes. (EN equivale a “Norma
europea”).
El empleo de biocombustibles más de
7% compuestos por metil -éstero de
semilla de colza (RME), metil-éstero de
ácido graso (FAME), metil-éstero de
aceite vegetal (VME), etc., o la mezcla
de diesel más de 7% con combustibles
diesel causará el aumento de desgasto o
daños al motor y al sistema de
combustible. La garantía del fabricante
no cubrirá los cambios o reparaciones de
componentes desgastados o dañados
debido al uso de combustibles no
homologados.
PRECAUCIÓN
No permita la entrada de gasoline
o agua en el depósito. En tal caso
sería necesario drenar el
depósito y purgar los conductos
para evitar la obstrucción de la
bomba de inyección y daños al
motor.
En invierno, con el fin de reducir
los incidentes por congelación,
se puede añadir aceite de
parafina al combustible si la
temperatura desciende por
debajo de - 10°C (14°F). Nunca
emplee más de 20% de aceite de
parafina.
PRECAUCIÓN
-
Combustible diesel
Se recomienda un diesel autorizado
para la automoción en los vehículo
equipados con sistema DPF. Si
utiliza un combustible diesel que
incluya un alto grado de azufre
(más de 50 ppm de azufre) y
aditivos no especificadoes, puede
provocar daños en el sistema DPF y
su vehículo podría emitir humo
blanco.
procarmanuals.com
Page 13 of 349
Introducción
6 1
A090000AEN

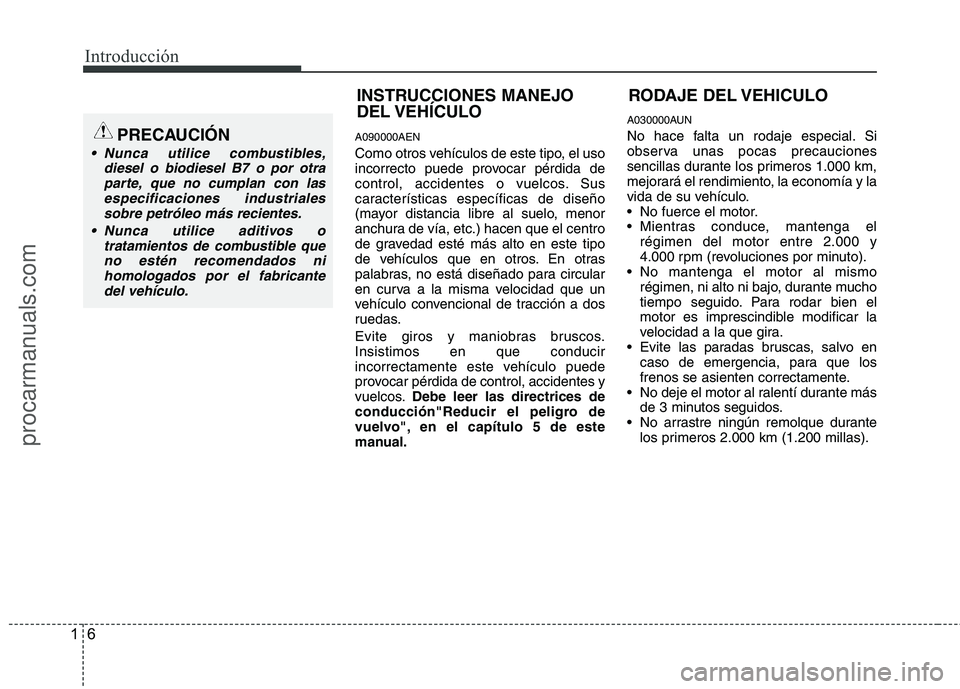

Como otros vehículos de este tipo, el uso
incorrecto puede provocar pérdida de
control, accidentes o vuelcos. Sus
características específicas de diseño
(mayor distancia libre al suelo, menor
anchura de vía, etc.) hacen que el centro
de gravedad esté más alto en este tipo
de vehículos que en otros. En otras
palabras, no está diseñado para circular
en curva a la misma velocidad que un
vehículo convencional de tracción a dos
ruedas.
Evite giros y maniobras bruscos.
Insistimos en que conducir
incorrectamente este vehículo puede
provocar pérdida de control, accidentes y
vuelcos.Debe leer las directrices de
conducción"Reducir el peligro de
vuelvo", en el capítulo 5 de este
manual.
A030000AUN
No hace falta un rodaje especial. Si
observa unas pocas precauciones
sencillas durante los primeros 1.000 km,
mejorará el rendimiento, la economía y la
vida de su vehículo.
No fuerce el motor.
Mientras conduce, mantenga el
régimen del motor entre 2.000 y
4.000 rpm (revoluciones por minuto).
No mantenga el motor al mismo
régimen, ni alto ni bajo, durante mucho
tiempo seguido. Para rodar bien el
motor es imprescindible modificar la
velocidad a la que gira.
Evite las paradas bruscas, salvo en
caso de emergencia, para que los
frenos se asienten correctamente.
No deje el motor al ralentí durante más
de 3 minutos seguidos.
No arrastre ningún remolque durante
los primeros 2.000 km (1.200 millas).
RODAJE DEL VEHICULO INSTRUCCIONES MANEJO
DEL VEHÍCULO
PRECAUCIÓN
Nunca utilice combustibles,
diesel o biodiesel B7 o por otra
parte, que no cumplan con las
especificaciones industriales
sobre petróleo más recientes.
Nunca utilice aditivos o
tratamientos de combustible que
no estén recomendados ni
homologados por el fabricante
del vehículo.
procarmanuals.com
Page 14 of 349
17
Introducción

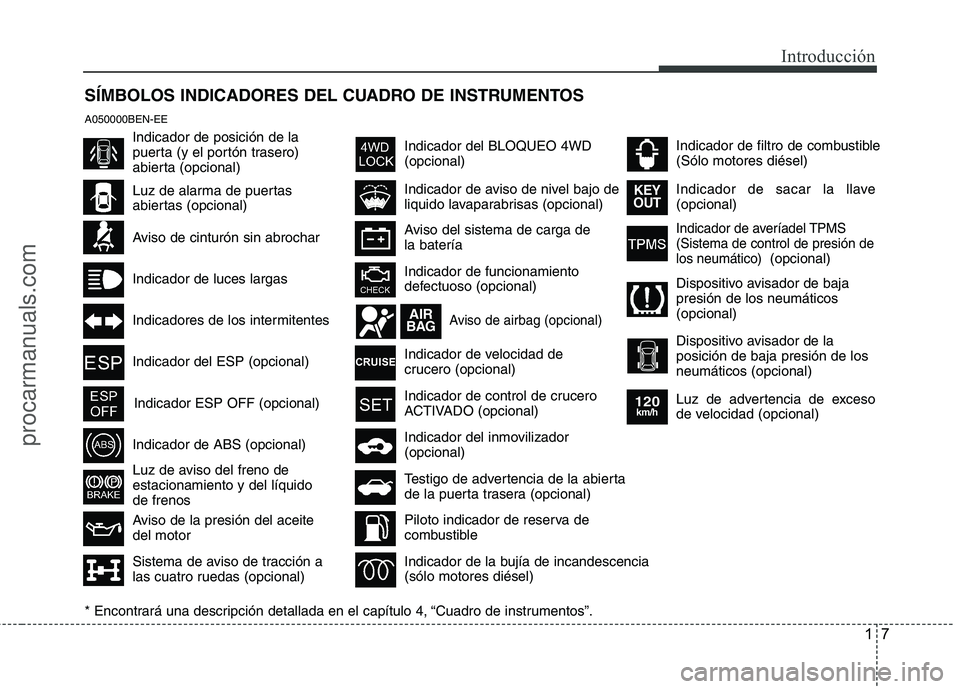

SÍMBOLOS INDICADORES DEL CUADRO DE INSTRUMENTOS
Aviso de cinturón sin abrochar
Indicador de luces largas
Indicadores de los intermitentes
Indicador de ABS (opcional)
Luz de aviso del freno de
estacionamiento y del líquido
de frenos
Aviso de la presión del aceite
del motor
Sistema de aviso de tracción a
las cuatro ruedas (opcional)
Indicador del BLOQUEO 4WD
(opcional)
Indicador del ESP (opcional)
Indicador ESP OFF (opcional)
Indicador de funcionamiento
defectuoso (opcional)
Aviso de airbag (opcional)
Indicador de velocidad de
crucero (opcional)
Indicador de control de crucero
ACTIVADO (opcional)
Indicador del inmovilizador
(opcional)
Piloto indicador de reserva de
combustible
Indicador de la bujía de incandescencia
(sólo motores diésel)
* Encontrará una descripción detallada en el capítulo 4, “Cuadro de instrumentos”.
Aviso del sistema de carga de
la batería
Indicador de aviso de nivel bajo de
liquido lavaparabrisas (opcional)
A050000BEN-EE
Indicador de posición de la
puerta (y el portón trasero)
abierta (opcional)
Luz de advertencia de exceso
de velocidad (opcional)
120km/h
Indicador de sacar la llave
(opcional)KEY
OUTLuz de alarma de puertas
abiertas (opcional)
Testigo de advertencia de la abierta
de la puerta trasera (opcional)
Indicador de averíadel TPMS
(Sistema de control de presión de
los neumático)
(opcional)
Dispositivo avisador de baja
presión de los neumáticos
(opcional)
Dispositivo avisador de la
posición de baja presión de los
neumáticos (opcional)
Indicador de filtro de combustible
(Sólo motores diésel)
AIR
BAG
procarmanuals.com
Page 15 of 349

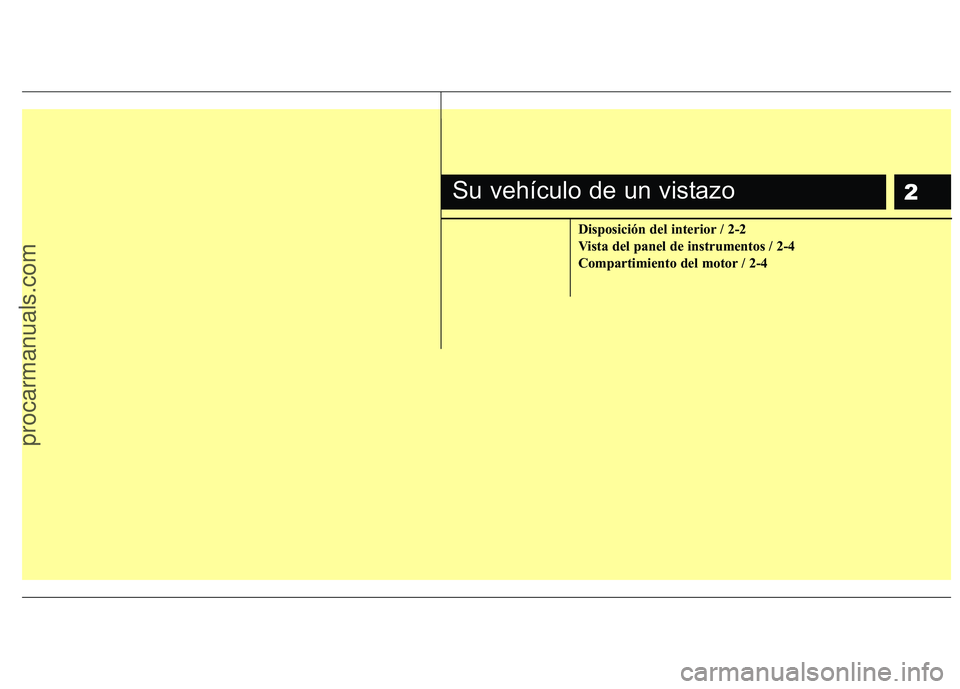

2
Disposición del interior / 2-2
Vista del panel de instrumentos / 2-4
Compartimiento del motor / 2-4
Su vehículo de un vistazo
procarmanuals.com
Page 16 of 349
Su vehículo de un vistazo
2 2

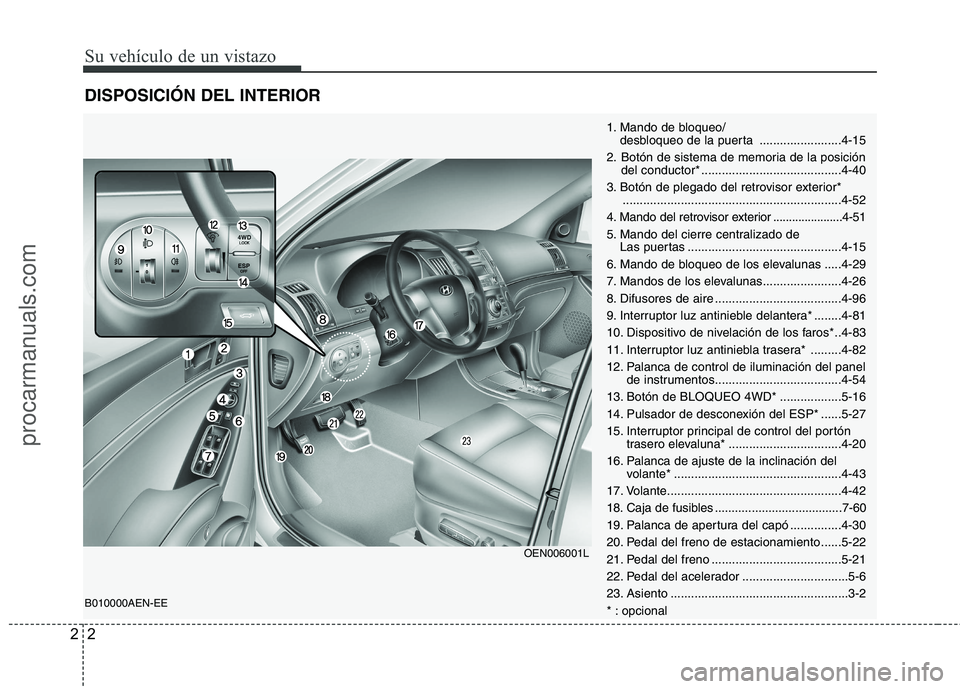

DISPOSICIÓN DEL INTERIOR
B010000AEN-EE
1. Mando de bloqueo/
desbloqueo de la puerta ........................4-15
2. Botón de sistema de memoria de la posición
del conductor* .........................................4-40
3. Botón de plegado del retrovisor exterior*
................................................................4-52
4. Mando del retrovisor exterior......................4-51
5. Mando del cierre centralizado de
Las puertas .............................................4-15
6. Mando de bloqueo de los elevalunas .....4-29
7. Mandos de los elevalunas.......................4-26
8. Difusores de aire .....................................4-96
9. Interruptor luz antinieble delantera* ........4-81
10. Dispositivo de nivelación de los faros* ..4-83
11. Interruptor luz antiniebla trasera* .........4-82
12. Palanca de control de iluminación del panel
de instrumentos.....................................4-54
13. Botón de BLOQUEO 4WD* ..................5-16
14. Pulsador de desconexión del ESP* ......5-27
15. Interruptor principal de control del portón
trasero elevaluna* .................................4-20
16. Palanca de ajuste de la inclinación del
volante* .................................................4-43
17. Volante...................................................4-42
18. Caja de fusibles ......................................7-60
19. Palanca de apertura del capó ...............4-30
20. Pedal del freno de estacionamiento ......5-22
21. Pedal del freno ......................................5-21
22. Pedal del acelerador ...............................5-6
23. Asiento ....................................................3-2
* : opcional
OEN006001L
procarmanuals.com
Page 17 of 349
23
Su vehículo de un vistazo

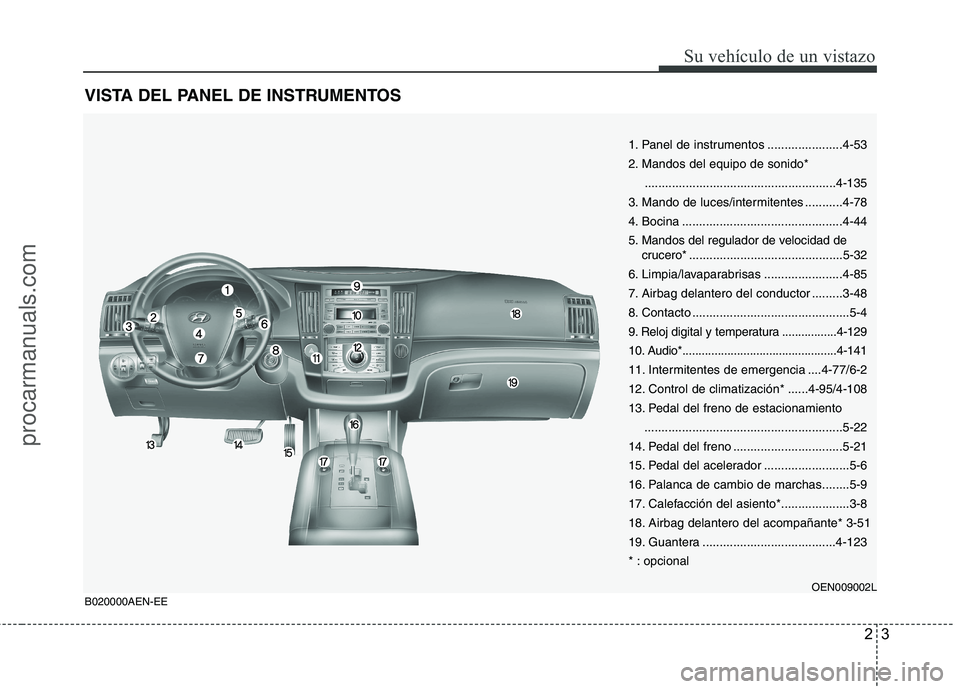

VISTA DEL PANEL DE INSTRUMENTOS
B020000AEN-EE
1. Panel de instrumentos ......................4-53
2. Mandos del equipo de sonido*
........................................................4-135
3. Mando de luces/intermitentes ...........4-78
4. Bocina ...............................................4-44
5. Mandos del regulador de velocidad de
crucero*.............................................5-32
6. Limpia/lavaparabrisas .......................4-85
7. Airbag delantero del conductor .........3-48
8. Contacto ..............................................5-4
9. Reloj digital y temperatura .................4-129
10. Audio*................................................4-141
11. Intermitentes de emergencia ....4-77/6-2
12. Control de climatización* ......4-95/4-108
13. Pedal del freno de estacionamiento
..........................................................5-22
14. Pedal del freno ................................5-21
15. Pedal del acelerador .........................5-6
16. Palanca de cambio de marchas........5-9
17. Calefacción del asiento*....................3-8
18. Airbag delantero del acompañante* 3-51
19. Guantera .......................................4-123
* : opcional
OEN009002L
procarmanuals.com
Page 18 of 349
Su vehículo de un vistazo
4 2

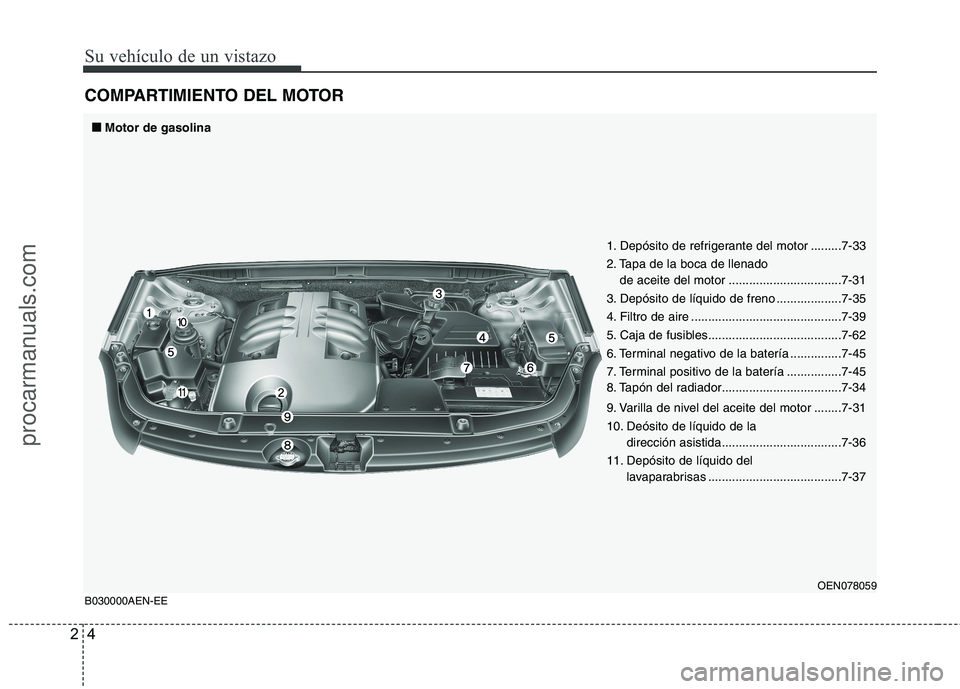

COMPARTIMIENTO DEL MOTOR
1. Depósito de refrigerante del motor .........7-33
2. Tapa de la boca de llenado
de aceite del motor .................................7-31
3. Depósito de líquido de freno ...................7-35
4. Filtro de aire ............................................7-39
5. Caja de fusibles.......................................7-62
6. Terminal negativo de la batería ...............7-45
7. Terminal positivo de la batería ................7-45
8. Tapón del radiador...................................7-34
9. Varilla de nivel del aceite del motor ........7-31
10. Deósito de líquido de la
dirección asistida...................................7-36
11. Depósito de líquido del
lavaparabrisas .......................................7-37
OEN078059B030000AEN-EE
■ ■
Motor de gasolina
procarmanuals.com
Page 19 of 349
25

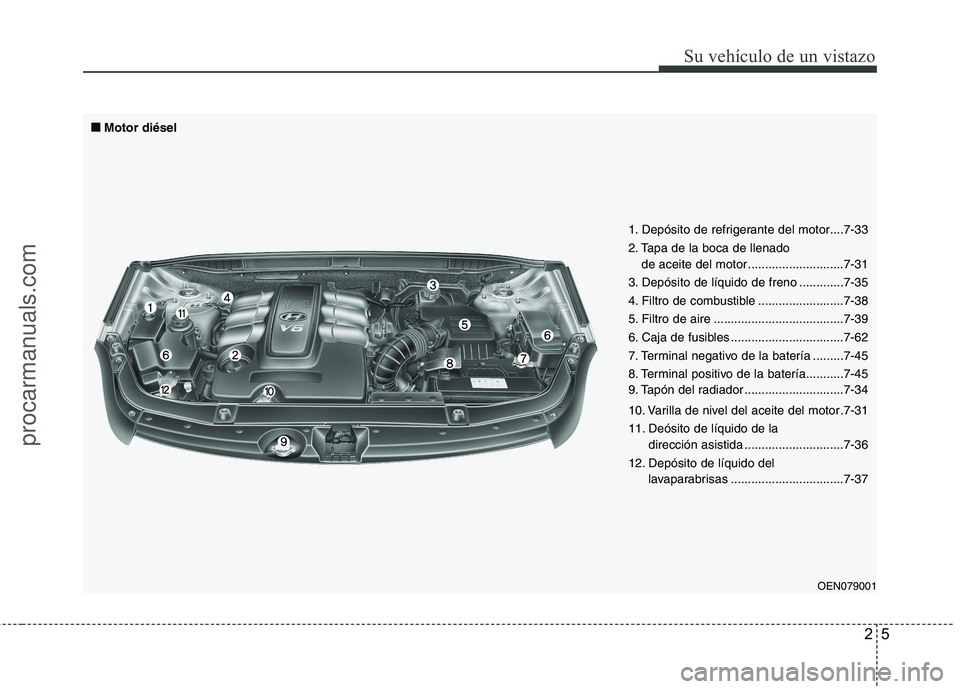

Su vehículo de un vistazo
1. Depósito de refrigerante del motor....7-33
2. Tapa de la boca de llenado
de aceite del motor ............................7-31
3. Depósito de líquido de freno .............7-35
4. Filtro de combustible .........................7-38
5. Filtro de aire ......................................7-39
6. Caja de fusibles .................................7-62
7. Terminal negativo de la batería .........7-45
8. Terminal positivo de la batería...........7-45
9. Tapón del radiador .............................7-34
10. Varilla de nivel del aceite del motor.7-31
11. Deósito de líquido de la
dirección asistida .............................7-36
12. Depósito de líquido del
lavaparabrisas .................................7-37 ■ ■
Motor diésel
OEN079001
procarmanuals.com
Page 20 of 349

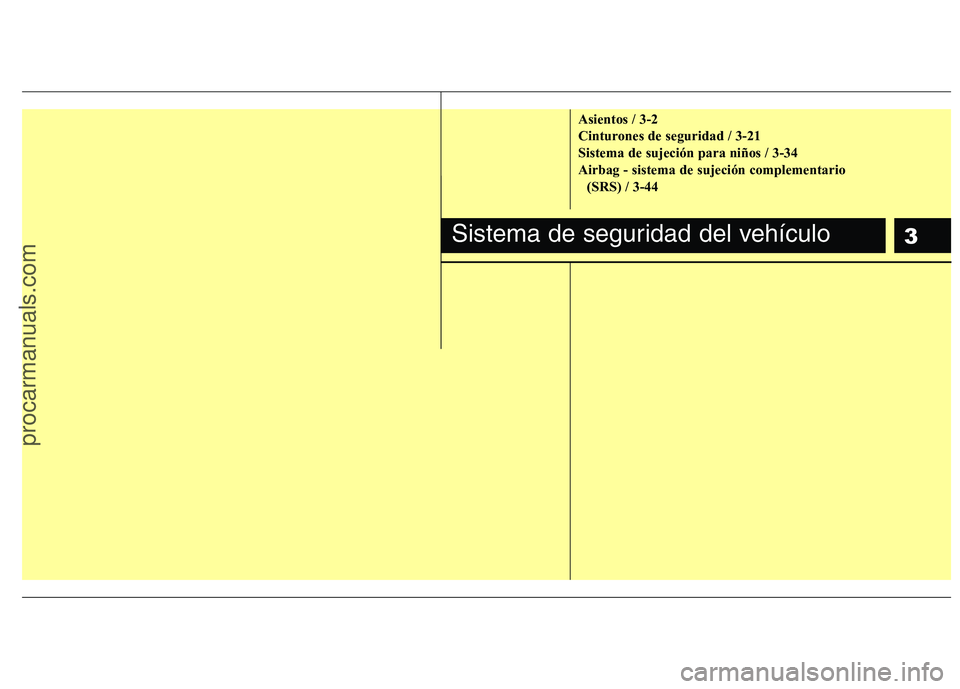

3
Asientos / 3-2
Cinturones de seguridad / 3-21
Sistema de sujeción para niños / 3-34
Airbag - sistema de sujeción complementario
(SRS) / 3-44
Sistema de seguridad del vehículo
procarmanuals.com
