JEEP CHEROKEE 2018 Instrukcja obsługi (in Polish)

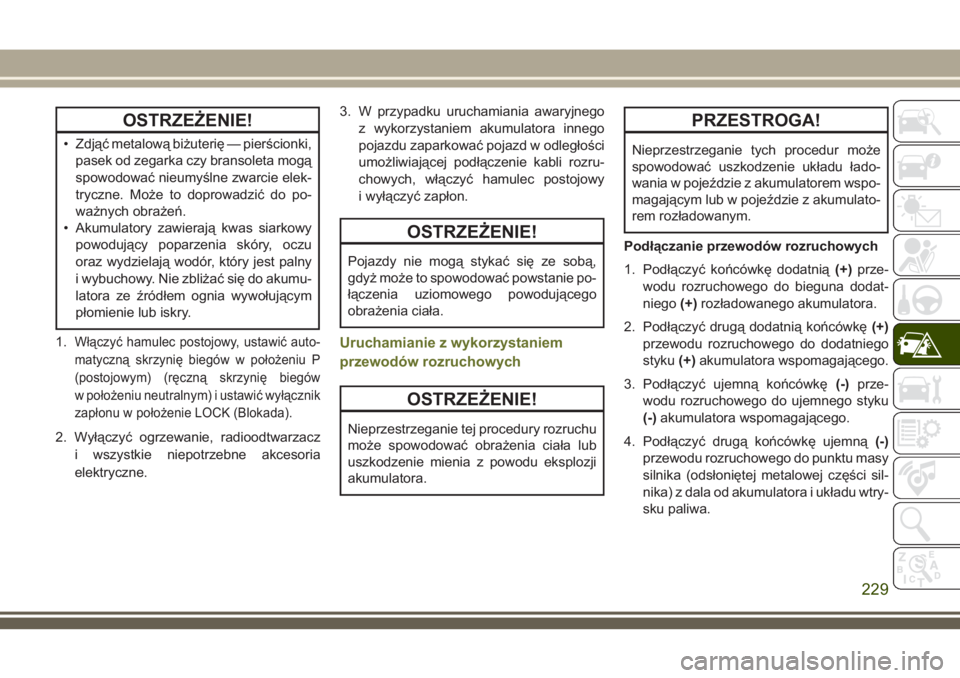

OSTRZEŻENIE!
• Zdjąć metalową biżuterię — pierścionki,
pasek od zegarka czy bransoleta mogą
spowodować nieumyślne zwarcie elek-
tryczne. Może to doprowadzić do po-
ważnych obrażeń.
• Akumulatory zawierają kwas siarkowy
powodujący poparzenia skóry, oczu
oraz wydzielają wodór, który jest palny
i wybuchowy. Nie zbliżać się do akumu-
latora ze źródłem ognia wywołującym
płomienie lub iskry.
1.
Włączyć hamulec postojowy, ustawić auto-
matyczną skrzynię biegów w położeniu P
(postojowym) (ręczną skrzynię biegów
w położeniu neutralnym) i ustawić wyłącznik
zapłonu w położenie LOCK (Blokada).
2. Wyłączyć ogrzewanie, radioodtwarzacz
i wszystkie niepotrzebne akcesoria
elektryczne.3. W przypadku uruchamiania awaryjnego
z wykorzystaniem akumulatora innego
pojazdu zaparkować pojazd w odległości
umożliwiającej podłączenie kabli rozru-
chowych, włączyć hamulec postojowy
i wyłączyć zapłon.
OSTRZEŻENIE!
Pojazdy nie mogą stykać się ze sobą,
gdyż może to spowodować powstanie po-
łączenia uziomowego powodującego
obrażenia ciała.
Uruchamianie z wykorzystaniem
przewodów rozruchowych
OSTRZEŻENIE!
Nieprzestrzeganie tej procedury rozruchu
może spowodować obrażenia ciała lub
uszkodzenie mienia z powodu eksplozji
akumulatora.
PRZESTROGA!
Nieprzestrzeganie tych procedur może
spowodować uszkodzenie układu łado-
wania w pojeździe z akumulatorem wspo-
magającym lub w pojeździe z akumulato-
rem rozładowanym.
Podłączanie przewodów rozruchowych
1. Podłączyć końcówkę dodatnią(+)prze-
wodu rozruchowego do bieguna dodat-
niego(+)rozładowanego akumulatora.
2. Podłączyć drugą dodatnią końcówkę(+)
przewodu rozruchowego do dodatniego
styku(+)akumulatora wspomagającego.
3. Podłączyć ujemną końcówkę(-)prze-
wodu rozruchowego do ujemnego styku
(-)akumulatora wspomagającego.
4. Podłączyć drugą końcówkę ujemną(-)
przewodu rozruchowego do punktu masy
silnika (odsłoniętej metalowej części sil-
nika) z dala od akumulatora i układu wtry-
sku paliwa.
229

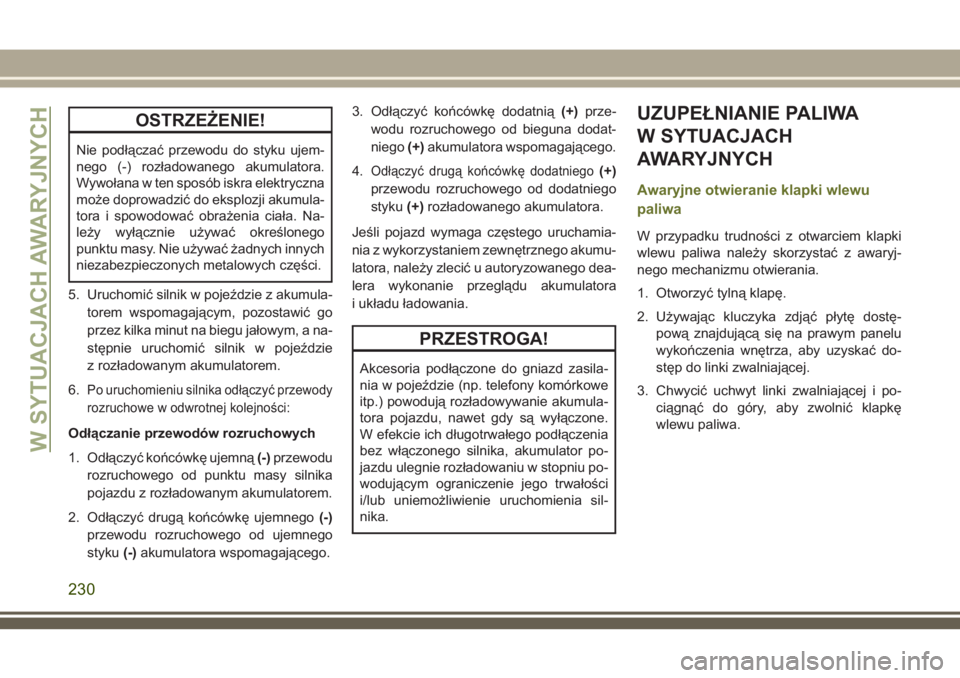

OSTRZEŻENIE!
Nie podłączać przewodu do styku ujem-
nego (-) rozładowanego akumulatora.
Wywołana w ten sposób iskra elektryczna
może doprowadzić do eksplozji akumula-
tora i spowodować obrażenia ciała. Na-
leży wyłącznie używać określonego
punktu masy. Nie używać żadnych innych
niezabezpieczonych metalowych części.
5. Uruchomić silnik w pojeździe z akumula-
torem wspomagającym, pozostawić go
przez kilka minut na biegu jałowym, a na-
stępnie uruchomić silnik w pojeździe
z rozładowanym akumulatorem.
6.
Po uruchomieniu silnika odłączyć przewody
rozruchowe w odwrotnej kolejności:
Odłączanie przewodów rozruchowych
1. Odłączyć końcówkę ujemną(-)przewodu
rozruchowego od punktu masy silnika
pojazdu z rozładowanym akumulatorem.
2. Odłączyć drugą końcówkę ujemnego(-)
przewodu rozruchowego od ujemnego
styku(-)akumulatora wspomagającego.3. Odłączyć końcówkę dodatnią(+)prze-
wodu rozruchowego od bieguna dodat-
niego(+)akumulatora wspomagającego.
4.
Odłączyć drugą końcówkę dodatniego(+)
przewodu rozruchowego od dodatniego
styku(+)rozładowanego akumulatora.
Jeśli pojazd wymaga częstego uruchamia-
nia z wykorzystaniem zewnętrznego akumu-
latora, należy zlecić u autoryzowanego dea-
lera wykonanie przeglądu akumulatora
i układu ładowania.
PRZESTROGA!
Akcesoria podłączone do gniazd zasila-
nia w pojeździe (np. telefony komórkowe
itp.) powodują rozładowywanie akumula-
tora pojazdu, nawet gdy są wyłączone.
W efekcie ich długotrwałego podłączenia
bez włączonego silnika, akumulator po-
jazdu ulegnie rozładowaniu w stopniu po-
wodującym ograniczenie jego trwałości
i/lub uniemożliwienie uruchomienia sil-
nika.
UZUPEŁNIANIE PALIWA
W SYTUACJACH
AWARYJNYCH
Awaryjne otwieranie klapki wlewu
paliwa
W przypadku trudności z otwarciem klapki
wlewu paliwa należy skorzystać z awaryj-
nego mechanizmu otwierania.
1. Otworzyć tylną klapę.
2. Używając kluczyka zdjąć płytę dostę-
pową znajdującą się na prawym panelu
wykończenia wnętrza, aby uzyskać do-
stęp do linki zwalniającej.
3. Chwycić uchwyt linki zwalniającej i po-
ciągnąć do góry, aby zwolnić klapkę
wlewu paliwa.
W SYTUACJACH AWARYJNYCH
230

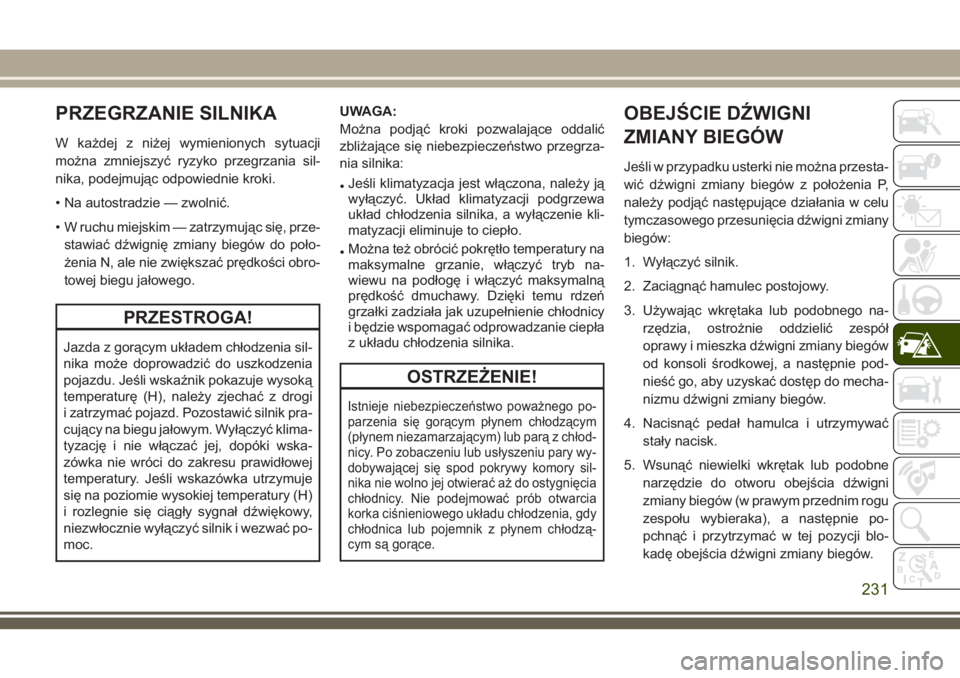

PRZEGRZANIE SILNIKA
W każdej z niżej wymienionych sytuacji
można zmniejszyć ryzyko przegrzania sil-
nika, podejmując odpowiednie kroki.
• Na autostradzie — zwolnić.
• W ruchu miejskim — zatrzymując się, prze-
stawiać dźwignię zmiany biegów do poło-
żenia N, ale nie zwiększać prędkości obro-
towej biegu jałowego.
PRZESTROGA!
Jazda z gorącym układem chłodzenia sil-
nika może doprowadzić do uszkodzenia
pojazdu. Jeśli wskaźnik pokazuje wysoką
temperaturę (H), należy zjechać z drogi
i zatrzymać pojazd. Pozostawić silnik pra-
cujący na biegu jałowym. Wyłączyć klima-
tyzację i nie włączać jej, dopóki wska-
zówka nie wróci do zakresu prawidłowej
temperatury. Jeśli wskazówka utrzymuje
się na poziomie wysokiej temperatury (H)
i rozlegnie się ciągły sygnał dźwiękowy,
niezwłocznie wyłączyć silnik i wezwać po-
moc.UWAGA:
Można podjąć kroki pozwalające oddalić
zbliżające się niebezpieczeństwo przegrza-
nia silnika:
•Jeśli klimatyzacja jest włączona, należy ją
wyłączyć. Układ klimatyzacji podgrzewa
układ chłodzenia silnika, a wyłączenie kli-
matyzacji eliminuje to ciepło.
•Można też obrócić pokrętło temperatury na
maksymalne grzanie, włączyć tryb na-
wiewu na podłogę i włączyć maksymalną
prędkość dmuchawy. Dzięki temu rdzeń
grzałki zadziała jak uzupełnienie chłodnicy
i będzie wspomagać odprowadzanie ciepła
z układu chłodzenia silnika.
OSTRZEŻENIE!
Istnieje niebezpieczeństwo poważnego po-
parzenia się gorącym płynem chłodzącym
(płynem niezamarzającym) lub parą z chłod-
nicy. Po zobaczeniu lub usłyszeniu pary wy-
dobywającej się spod pokrywy komory sil-
nika nie wolno jej otwierać aż do ostygnięcia
chłodnicy. Nie podejmować prób otwarcia
korka ciśnieniowego układu chłodzenia, gdy
chłodnica lub pojemnik z płynem chłodzą-
cym są gorące.
OBEJŚCIE DŹWIGNI
ZMIANY BIEGÓW
Jeśli w przypadku usterki nie można przesta-
wić dźwigni zmiany biegów z położenia P,
należy podjąć następujące działania w celu
tymczasowego przesunięcia dźwigni zmiany
biegów:
1. Wyłączyć silnik.
2. Zaciągnąć hamulec postojowy.
3. Używając wkrętaka lub podobnego na-
rzędzia, ostrożnie oddzielić zespół
oprawy i mieszka dźwigni zmiany biegów
od konsoli środkowej, a następnie pod-
nieść go, aby uzyskać dostęp do mecha-
nizmu dźwigni zmiany biegów.
4. Nacisnąć pedał hamulca i utrzymywać
stały nacisk.
5. Wsunąć niewielki wkrętak lub podobne
narzędzie do otworu obejścia dźwigni
zmiany biegów (w prawym przednim rogu
zespołu wybieraka), a następnie po-
pchnąć i przytrzymać w tej pozycji blo-
kadę obejścia dźwigni zmiany biegów.
231

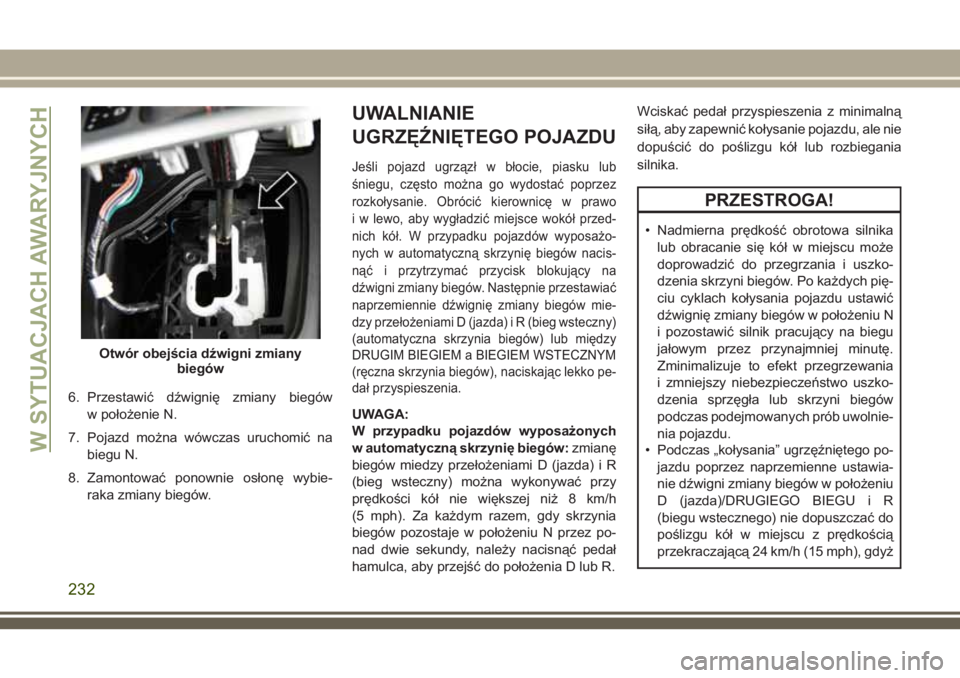

6. Przestawić dźwignię zmiany biegów
w położenie N.
7. Pojazd można wówczas uruchomić na
biegu N.
8. Zamontować ponownie osłonę wybie-
raka zmiany biegów.
UWALNIANIE
UGRZĘŹNIĘTEGO POJAZDU
Jeśli pojazd ugrzązł w błocie, piasku lub
śniegu, często można go wydostać poprzez
rozkołysanie. Obrócić kierownicę w prawo
i w lewo, aby wygładzić miejsce wokół przed-
nich kół. W przypadku pojazdów wyposażo-
nych w automatyczną skrzynię biegów nacis-
nąć i przytrzymać przycisk blokujący na
dźwigni zmiany biegów. Następnie przestawiać
naprzemiennie dźwignię zmiany biegów mie-
dzy przełożeniami D (jazda) i R (bieg wsteczny)
(automatyczna skrzynia biegów) lub między
DRUGIM BIEGIEM a BIEGIEM WSTECZNYM
(ręczna skrzynia biegów), naciskając lekko pe-
dał przyspieszenia.
UWAGA:
W przypadku pojazdów wyposażonych
w automatyczną skrzynię biegów:zmianę
biegów miedzy przełożeniami D (jazda) i R
(bieg wsteczny) można wykonywać przy
prędkości kół nie większej niż 8 km/h
(5 mph). Za każdym razem, gdy skrzynia
biegów pozostaje w położeniu N przez po-
nad dwie sekundy, należy nacisnąć pedał
hamulca, aby przejść do położenia D lub R.Wciskać pedał przyspieszenia z minimalną
siłą, aby zapewnić kołysanie pojazdu, ale nie
dopuścić do poślizgu kół lub rozbiegania
silnika.
PRZESTROGA!
• Nadmierna prędkość obrotowa silnika
lub obracanie się kół w miejscu może
doprowadzić do przegrzania i uszko-
dzenia skrzyni biegów. Po każdych pię-
ciu cyklach kołysania pojazdu ustawić
dźwignię zmiany biegów w położeniu N
i pozostawić silnik pracujący na biegu
jałowym przez przynajmniej minutę.
Zminimalizuje to efekt przegrzewania
i zmniejszy niebezpieczeństwo uszko-
dzenia sprzęgła lub skrzyni biegów
podczas podejmowanych prób uwolnie-
nia pojazdu.
• Podczas „kołysania” ugrzęźniętego po-
jazdu poprzez naprzemienne ustawia-
nie dźwigni zmiany biegów w położeniu
D (jazda)/DRUGIEGO BIEGU i R
(biegu wstecznego) nie dopuszczać do
poślizgu kół w miejscu z prędkością
przekraczającą 24 km/h (15 mph), gdyż
Otwór obejścia dźwigni zmiany
biegów
W SYTUACJACH AWARYJNYCH
232

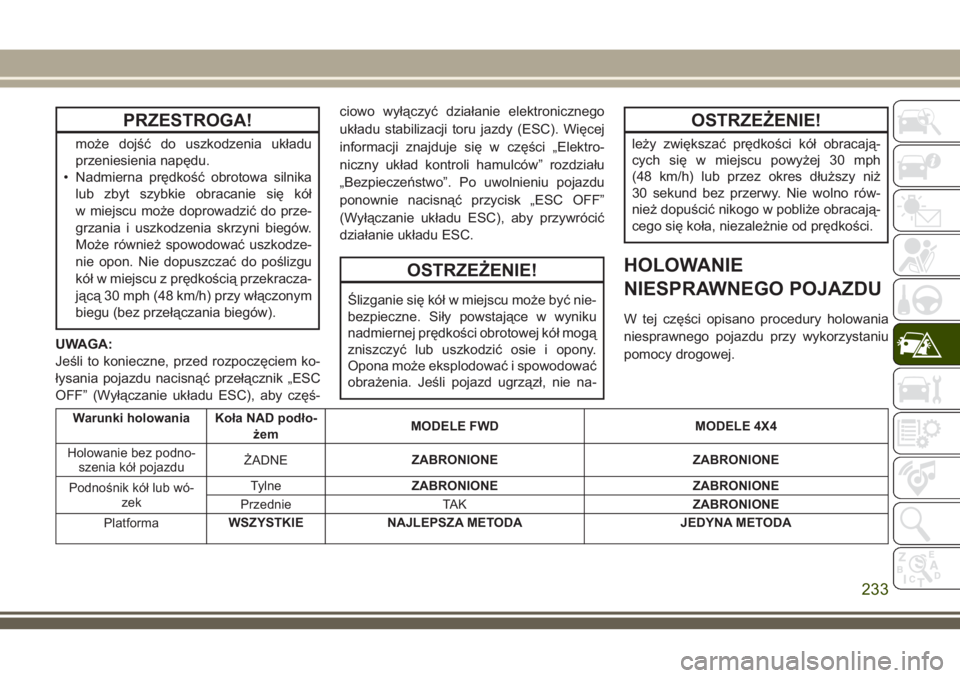

PRZESTROGA!
może dojść do uszkodzenia układu
przeniesienia napędu.
• Nadmierna prędkość obrotowa silnika
lub zbyt szybkie obracanie się kół
w miejscu może doprowadzić do prze-
grzania i uszkodzenia skrzyni biegów.
Może również spowodować uszkodze-
nie opon. Nie dopuszczać do poślizgu
kół w miejscu z prędkością przekracza-
jącą 30 mph (48 km/h) przy włączonym
biegu (bez przełączania biegów).
UWAGA:
Jeśli to konieczne, przed rozpoczęciem ko-
łysania pojazdu nacisnąć przełącznik „ESC
OFF” (Wyłączanie układu ESC), aby częś-ciowo wyłączyć działanie elektronicznego
układu stabilizacji toru jazdy (ESC). Więcej
informacji znajduje się w części „Elektro-
niczny układ kontroli hamulców” rozdziału
„Bezpieczeństwo”. Po uwolnieniu pojazdu
ponownie nacisnąć przycisk „ESC OFF”
(Wyłączanie układu ESC), aby przywrócić
działanie układu ESC.
OSTRZEŻENIE!
Ślizganie się kół w miejscu może być nie-
bezpieczne. Siły powstające w wyniku
nadmiernej prędkości obrotowej kół mogą
zniszczyć lub uszkodzić osie i opony.
Opona może eksplodować i spowodować
obrażenia. Jeśli pojazd ugrzązł, nie na-
OSTRZEŻENIE!
leży zwiększać prędkości kół obracają-
cych się w miejscu powyżej 30 mph
(48 km/h) lub przez okres dłuższy niż
30 sekund bez przerwy. Nie wolno rów-
nież dopuścić nikogo w pobliże obracają-
cego się koła, niezależnie od prędkości.
HOLOWANIE
NIESPRAWNEGO POJAZDU
W tej części opisano procedury holowania
niesprawnego pojazdu przy wykorzystaniu
pomocy drogowej.
Warunki holowania Koła NAD podło-
żemMODELE FWD MODELE 4X4
Holowanie bez podno-
szenia kół pojazduŻADNEZABRONIONE ZABRONIONE
Podnośnik kół lub wó-
zekTylneZABRONIONE ZABRONIONE
Przednie TAKZABRONIONE
PlatformaWSZYSTKIE NAJLEPSZA METODA JEDYNA METODA
233

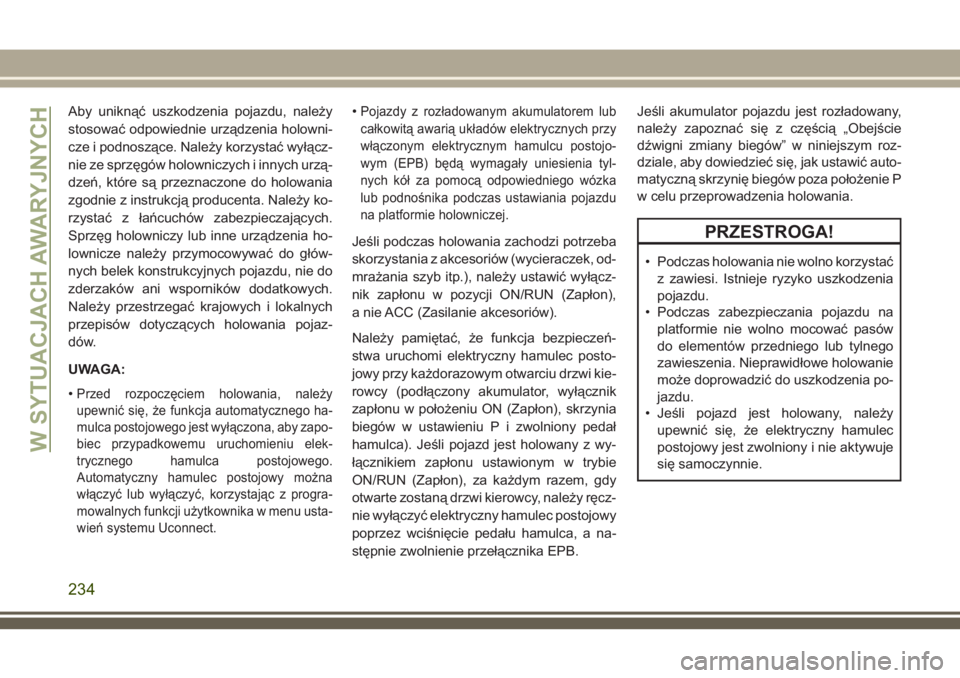

Aby uniknąć uszkodzenia pojazdu, należy
stosować odpowiednie urządzenia holowni-
cze i podnoszące. Należy korzystać wyłącz-
nie ze sprzęgów holowniczych i innych urzą-
dzeń, które są przeznaczone do holowania
zgodnie z instrukcją producenta. Należy ko-
rzystać z łańcuchów zabezpieczających.
Sprzęg holowniczy lub inne urządzenia ho-
lownicze należy przymocowywać do głów-
nych belek konstrukcyjnych pojazdu, nie do
zderzaków ani wsporników dodatkowych.
Należy przestrzegać krajowych i lokalnych
przepisów dotyczących holowania pojaz-
dów.
UWAGA:
•
Przed rozpoczęciem holowania, należy
upewnić się, że funkcja automatycznego ha-
mulca postojowego jest wyłączona, aby zapo-
biec przypadkowemu uruchomieniu elek-
trycznego hamulca postojowego.
Automatyczny hamulec postojowy można
włączyć lub wyłączyć, korzystając z progra-
mowalnych funkcji użytkownika w menu usta-
wień systemu Uconnect.
•Pojazdy z rozładowanym akumulatorem lub
całkowitą awarią układów elektrycznych przy
włączonym elektrycznym hamulcu postojo-
wym (EPB) będą wymagały uniesienia tyl-
nych kół za pomocą odpowiedniego wózka
lub podnośnika podczas ustawiania pojazdu
na platformie holowniczej.
Jeśli podczas holowania zachodzi potrzeba
skorzystania z akcesoriów (wycieraczek, od-
mrażania szyb itp.), należy ustawić wyłącz-
nik zapłonu w pozycji ON/RUN (Zapłon),
a nie ACC (Zasilanie akcesoriów).
Należy pamiętać, że funkcja bezpieczeń-
stwa uruchomi elektryczny hamulec posto-
jowy przy każdorazowym otwarciu drzwi kie-
rowcy (podłączony akumulator, wyłącznik
zapłonu w położeniu ON (Zapłon), skrzynia
biegów w ustawieniu P i zwolniony pedał
hamulca). Jeśli pojazd jest holowany z wy-
łącznikiem zapłonu ustawionym w trybie
ON/RUN (Zapłon), za każdym razem, gdy
otwarte zostaną drzwi kierowcy, należy ręcz-
nie wyłączyć elektryczny hamulec postojowy
poprzez wciśnięcie pedału hamulca, a na-
stępnie zwolnienie przełącznika EPB.Jeśli akumulator pojazdu jest rozładowany,
należy zapoznać się z częścią „Obejście
dźwigni zmiany biegów” w niniejszym roz-
dziale, aby dowiedzieć się, jak ustawić auto-
matyczną skrzynię biegów poza położenie P
w celu przeprowadzenia holowania.PRZESTROGA!
• Podczas holowania nie wolno korzystać
z zawiesi. Istnieje ryzyko uszkodzenia
pojazdu.
• Podczas zabezpieczania pojazdu na
platformie nie wolno mocować pasów
do elementów przedniego lub tylnego
zawieszenia. Nieprawidłowe holowanie
może doprowadzić do uszkodzenia po-
jazdu.
• Jeśli pojazd jest holowany, należy
upewnić się, że elektryczny hamulec
postojowy jest zwolniony i nie aktywuje
się samoczynnie.
W SYTUACJACH AWARYJNYCH
234

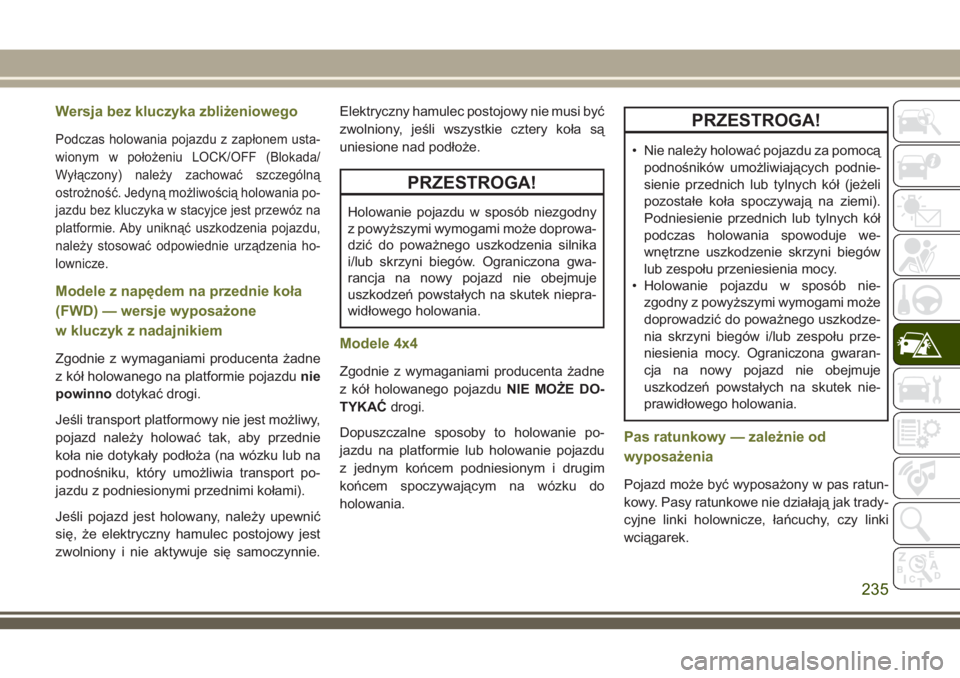

Wersja bez kluczyka zbliżeniowego
Podczas holowania pojazdu z zapłonem usta-
wionym w położeniu LOCK/OFF (Blokada/
Wyłączony) należy zachować szczególną
ostrożność. Jedyną możliwością holowania po-
jazdu bez kluczyka w stacyjce jest przewóz na
platformie. Aby uniknąć uszkodzenia pojazdu,
należy stosować odpowiednie urządzenia ho-
lownicze.
Modele z napędem na przednie koła
(FWD) — wersje wyposażone
w kluczyk z nadajnikiem
Zgodnie z wymaganiami producenta żadne
z kół holowanego na platformie pojazdunie
powinnodotykać drogi.
Jeśli transport platformowy nie jest możliwy,
pojazd należy holować tak, aby przednie
koła nie dotykały podłoża (na wózku lub na
podnośniku, który umożliwia transport po-
jazdu z podniesionymi przednimi kołami).
Jeśli pojazd jest holowany, należy upewnić
się, że elektryczny hamulec postojowy jest
zwolniony i nie aktywuje się samoczynnie.Elektryczny hamulec postojowy nie musi być
zwolniony, jeśli wszystkie cztery koła są
uniesione nad podłoże.
PRZESTROGA!
Holowanie pojazdu w sposób niezgodny
z powyższymi wymogami może doprowa-
dzić do poważnego uszkodzenia silnika
i/lub skrzyni biegów. Ograniczona gwa-
rancja na nowy pojazd nie obejmuje
uszkodzeń powstałych na skutek niepra-
widłowego holowania.
Modele 4x4
Zgodnie z wymaganiami producenta żadne
z kół holowanego pojazduNIE MOŻE DO-
TYKAĆdrogi.
Dopuszczalne sposoby to holowanie po-
jazdu na platformie lub holowanie pojazdu
z jednym końcem podniesionym i drugim
końcem spoczywającym na wózku do
holowania.
PRZESTROGA!
• Nie należy holować pojazdu za pomocą
podnośników umożliwiających podnie-
sienie przednich lub tylnych kół (jeżeli
pozostałe koła spoczywają na ziemi).
Podniesienie przednich lub tylnych kół
podczas holowania spowoduje we-
wnętrzne uszkodzenie skrzyni biegów
lub zespołu przeniesienia mocy.
• Holowanie pojazdu w sposób nie-
zgodny z powyższymi wymogami może
doprowadzić do poważnego uszkodze-
nia skrzyni biegów i/lub zespołu prze-
niesienia mocy. Ograniczona gwaran-
cja na nowy pojazd nie obejmuje
uszkodzeń powstałych na skutek nie-
prawidłowego holowania.
Pas ratunkowy — zależnie od
wyposażenia
Pojazd może być wyposażony w pas ratun-
kowy. Pasy ratunkowe nie działają jak trady-
cyjne linki holownicze, łańcuchy, czy linki
wciągarek.
235

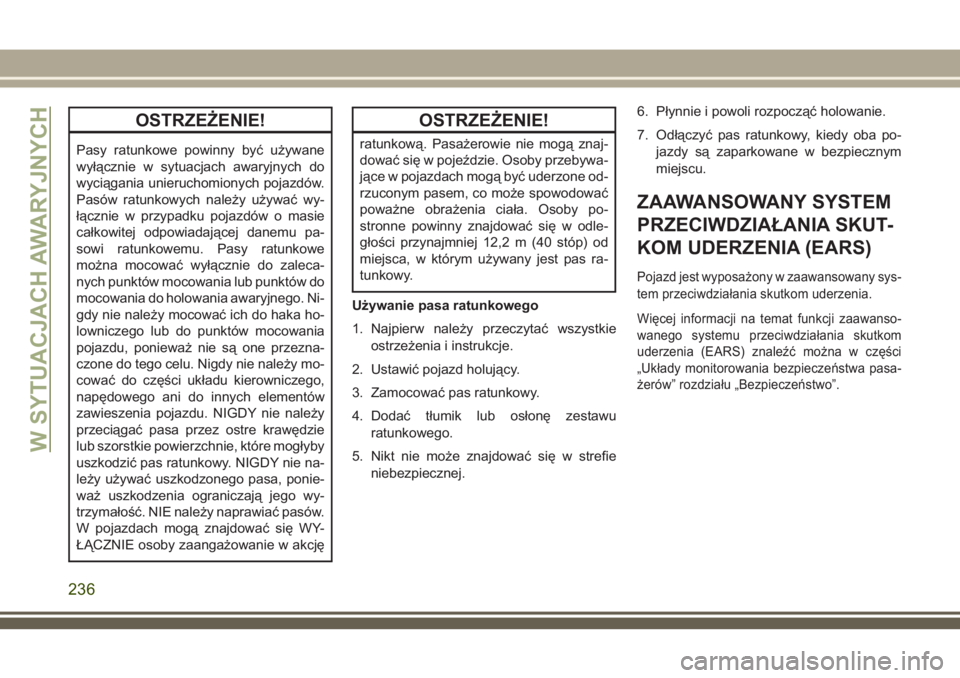

OSTRZEŻENIE!
Pasy ratunkowe powinny być używane
wyłącznie w sytuacjach awaryjnych do
wyciągania unieruchomionych pojazdów.
Pasów ratunkowych należy używać wy-
łącznie w przypadku pojazdów o masie
całkowitej odpowiadającej danemu pa-
sowi ratunkowemu. Pasy ratunkowe
można mocować wyłącznie do zaleca-
nych punktów mocowania lub punktów do
mocowania do holowania awaryjnego. Ni-
gdy nie należy mocować ich do haka ho-
lowniczego lub do punktów mocowania
pojazdu, ponieważ nie są one przezna-
czone do tego celu. Nigdy nie należy mo-
cować do części układu kierowniczego,
napędowego ani do innych elementów
zawieszenia pojazdu. NIGDY nie należy
przeciągać pasa przez ostre krawędzie
lub szorstkie powierzchnie, które mogłyby
uszkodzić pas ratunkowy. NIGDY nie na-
leży używać uszkodzonego pasa, ponie-
waż uszkodzenia ograniczają jego wy-
trzymałość. NIE należy naprawiać pasów.
W pojazdach mogą znajdować się WY-
ŁĄCZNIE osoby zaangażowanie w akcję
OSTRZEŻENIE!
ratunkową. Pasażerowie nie mogą znaj-
dować się w pojeździe. Osoby przebywa-
jące w pojazdach mogą być uderzone od-
rzuconym pasem, co może spowodować
poważne obrażenia ciała. Osoby po-
stronne powinny znajdować się w odle-
głości przynajmniej 12,2 m (40 stóp) od
miejsca, w którym używany jest pas ra-
tunkowy.
Używanie pasa ratunkowego
1. Najpierw należy przeczytać wszystkie
ostrzeżenia i instrukcje.
2. Ustawić pojazd holujący.
3. Zamocować pas ratunkowy.
4. Dodać tłumik lub osłonę zestawu
ratunkowego.
5. Nikt nie może znajdować się w strefie
niebezpiecznej.6. Płynnie i powoli rozpocząć holowanie.
7. Odłączyć pas ratunkowy, kiedy oba po-
jazdy są zaparkowane w bezpiecznym
miejscu.
ZAAWANSOWANY SYSTEM
PRZECIWDZIAŁANIA SKUT-
KOM UDERZENIA (EARS)
Pojazd jest wyposażony w zaawansowany sys-
tem przeciwdziałania skutkom uderzenia.
Więcej informacji na temat funkcji zaawanso-
wanego systemu przeciwdziałania skutkom
uderzenia (EARS) znaleźć można w części
„Układy monitorowania bezpieczeństwa pasa-
żerów” rozdziału „Bezpieczeństwo”.
W SYTUACJACH AWARYJNYCH
236

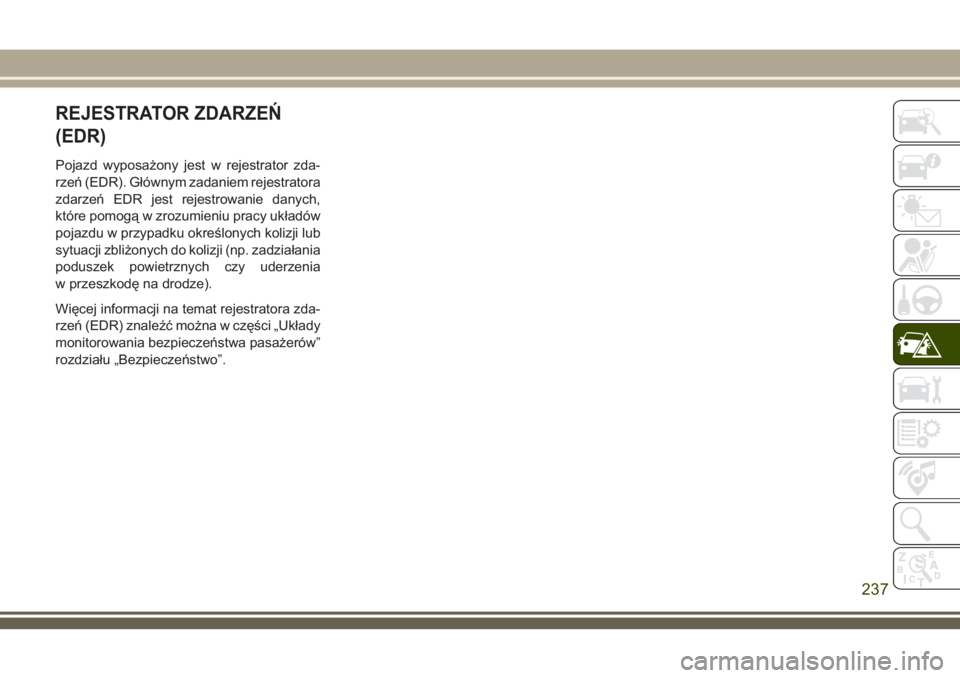

REJESTRATOR ZDARZEŃ
(EDR)
Pojazd wyposażony jest w rejestrator zda-
rzeń (EDR). Głównym zadaniem rejestratora
zdarzeń EDR jest rejestrowanie danych,
które pomogą w zrozumieniu pracy układów
pojazdu w przypadku określonych kolizji lub
sytuacji zbliżonych do kolizji (np. zadziałania
poduszek powietrznych czy uderzenia
w przeszkodę na drodze).
Więcej informacji na temat rejestratora zda-
rzeń (EDR) znaleźć można w części „Układy
monitorowania bezpieczeństwa pasażerów”
rozdziału „Bezpieczeństwo”.
237

238
