JEEP CHEROKEE 2018 Instrukcja obsługi (in Polish)

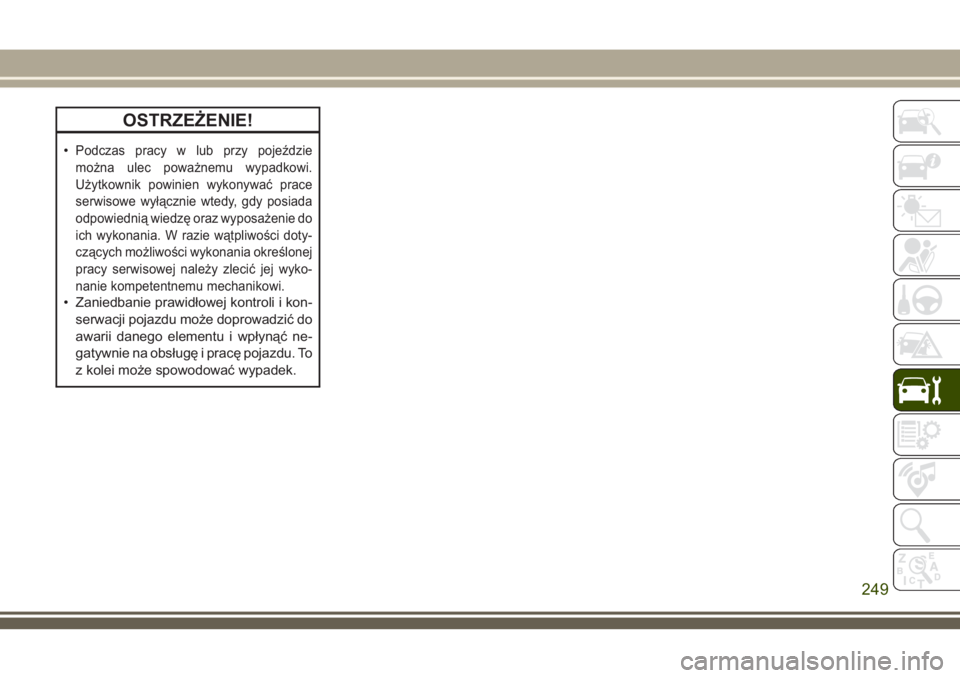

OSTRZEŻENIE!
•Podczas pracy w lub przy pojeździe
można ulec poważnemu wypadkowi.
Użytkownik powinien wykonywać prace
serwisowe wyłącznie wtedy, gdy posiada
odpowiednią wiedzę oraz wyposażenie do
ich wykonania. W razie wątpliwości doty-
czących możliwości wykonania określonej
pracy serwisowej należy zlecić jej wyko-
nanie kompetentnemu mechanikowi.
• Zaniedbanie prawidłowej kontroli i kon-
serwacji pojazdu może doprowadzić do
awarii danego elementu i wpłynąć ne-
gatywnie na obsługę i pracę pojazdu. To
z kolei może spowodować wypadek.
249

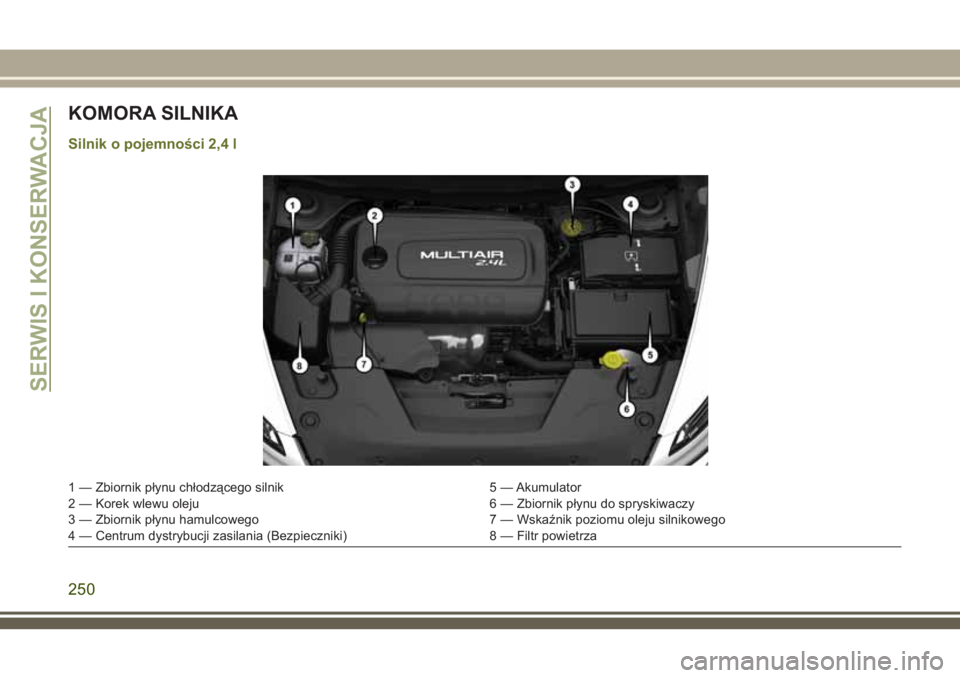

KOMORA SILNIKA
Silnik o pojemności 2,4 l
1 — Zbiornik płynu chłodzącego silnik 5 — Akumulator
2 — Korek wlewu oleju 6 — Zbiornik płynu do spryskiwaczy
3 — Zbiornik płynu hamulcowego 7 — Wskaźnik poziomu oleju silnikowego
4 — Centrum dystrybucji zasilania (Bezpieczniki) 8 — Filtr powietrza
SERWIS I KONSERWACJA
250

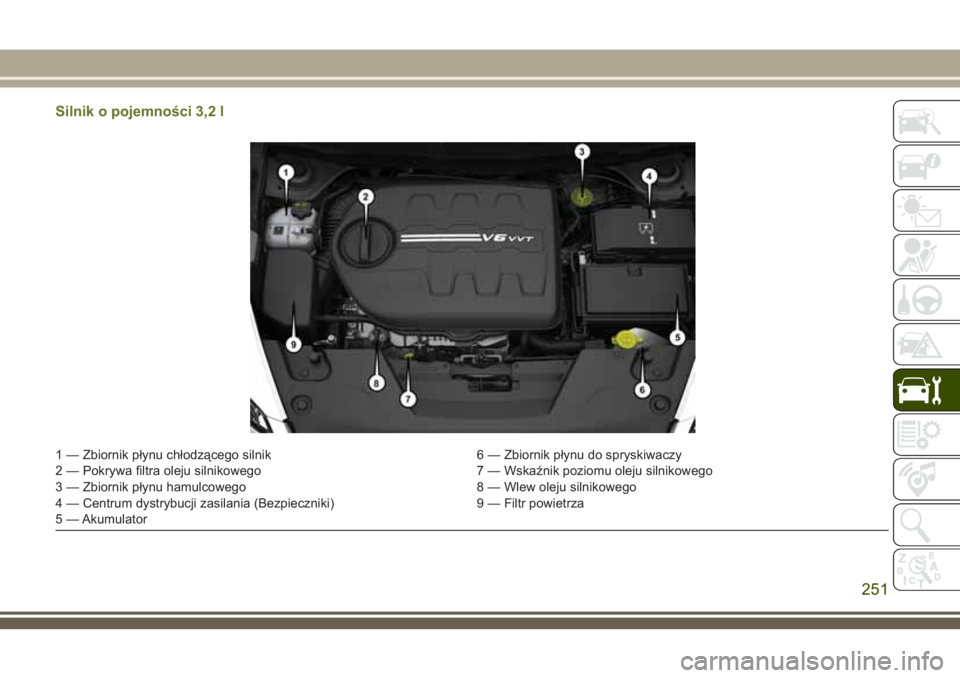

Silnik o pojemności 3,2 l
1 — Zbiornik płynu chłodzącego silnik 6 — Zbiornik płynu do spryskiwaczy
2 — Pokrywa filtra oleju silnikowego 7 — Wskaźnik poziomu oleju silnikowego
3 — Zbiornik płynu hamulcowego 8 — Wlew oleju silnikowego
4 — Centrum dystrybucji zasilania (Bezpieczniki) 9 — Filtr powietrza
5 — Akumulator
251

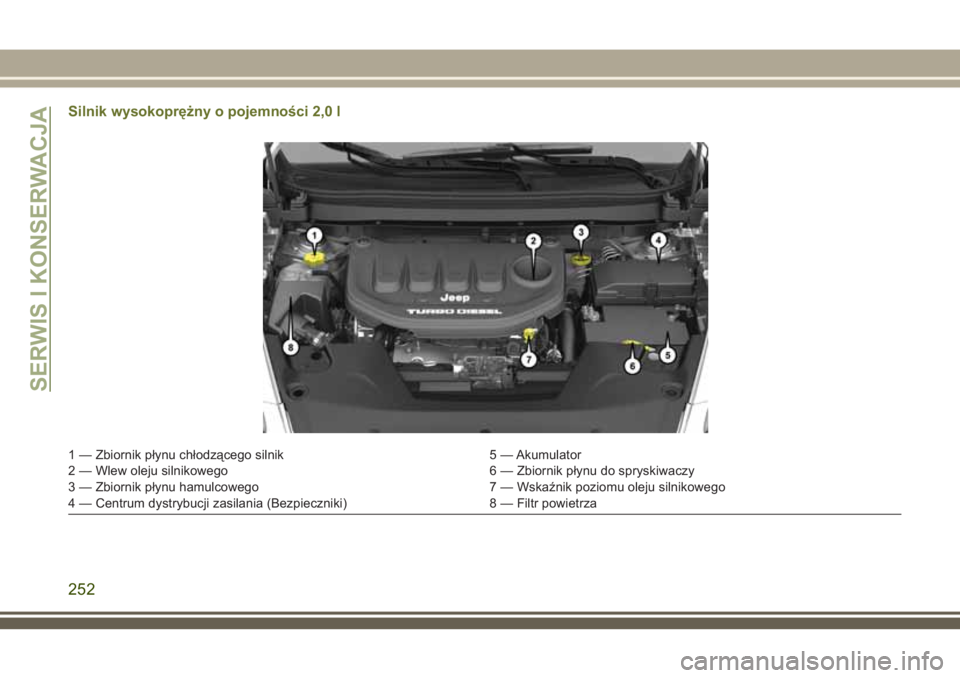

Silnik wysokoprężny o pojemności 2,0 l
1 — Zbiornik płynu chłodzącego silnik 5 — Akumulator
2 — Wlew oleju silnikowego 6 — Zbiornik płynu do spryskiwaczy
3 — Zbiornik płynu hamulcowego 7 — Wskaźnik poziomu oleju silnikowego
4 — Centrum dystrybucji zasilania (Bezpieczniki) 8 — Filtr powietrza
SERWIS I KONSERWACJA
252

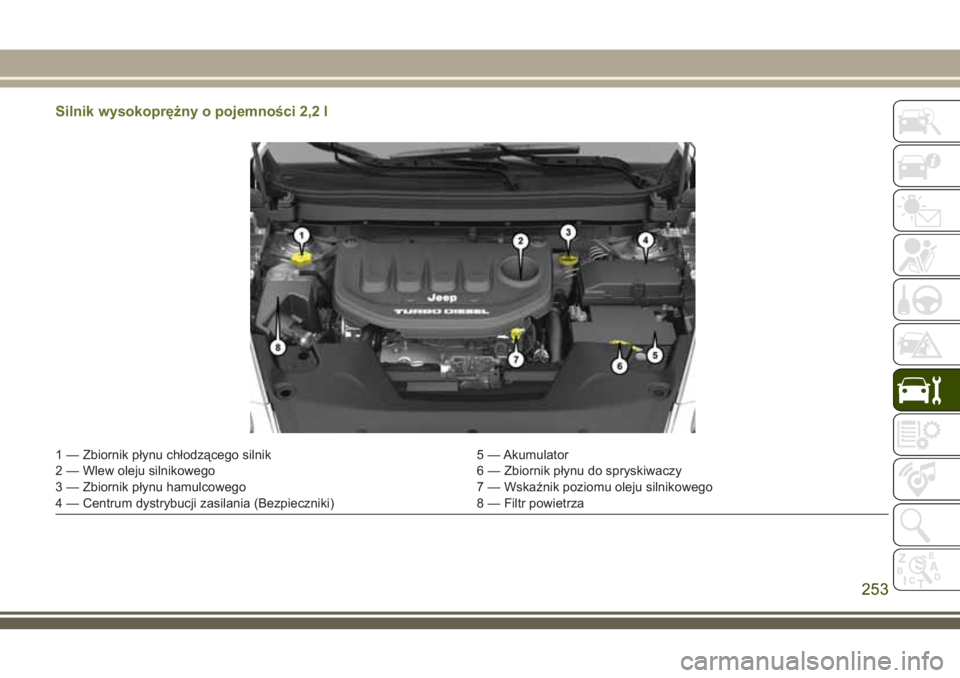

Silnik wysokoprężny o pojemności 2,2 l
1 — Zbiornik płynu chłodzącego silnik 5 — Akumulator
2 — Wlew oleju silnikowego 6 — Zbiornik płynu do spryskiwaczy
3 — Zbiornik płynu hamulcowego 7 — Wskaźnik poziomu oleju silnikowego
4 — Centrum dystrybucji zasilania (Bezpieczniki) 8 — Filtr powietrza
253

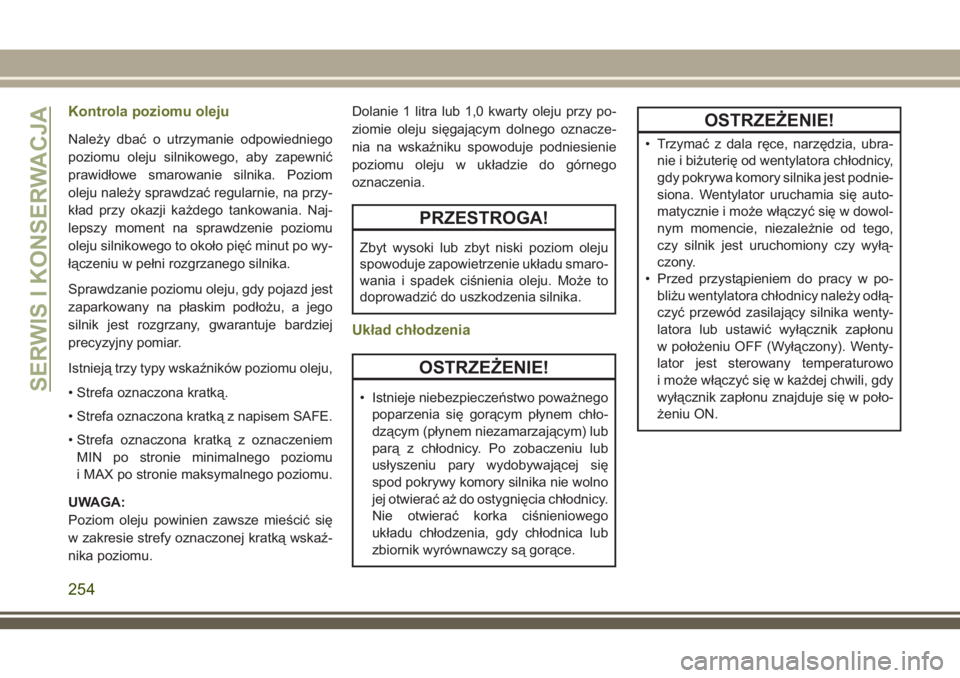

Kontrola poziomu oleju
Należy dbać o utrzymanie odpowiedniego
poziomu oleju silnikowego, aby zapewnić
prawidłowe smarowanie silnika. Poziom
oleju należy sprawdzać regularnie, na przy-
kład przy okazji każdego tankowania. Naj-
lepszy moment na sprawdzenie poziomu
oleju silnikowego to około pięć minut po wy-
łączeniu w pełni rozgrzanego silnika.
Sprawdzanie poziomu oleju, gdy pojazd jest
zaparkowany na płaskim podłożu, a jego
silnik jest rozgrzany, gwarantuje bardziej
precyzyjny pomiar.
Istnieją trzy typy wskaźników poziomu oleju,
• Strefa oznaczona kratką.
• Strefa oznaczona kratką z napisem SAFE.
• Strefa oznaczona kratką z oznaczeniem
MIN po stronie minimalnego poziomu
i MAX po stronie maksymalnego poziomu.
UWAGA:
Poziom oleju powinien zawsze mieścić się
w zakresie strefy oznaczonej kratką wskaź-
nika poziomu.Dolanie 1 litra lub 1,0 kwarty oleju przy po-
ziomie oleju sięgającym dolnego oznacze-
nia na wskaźniku spowoduje podniesienie
poziomu oleju w układzie do górnego
oznaczenia.
PRZESTROGA!
Zbyt wysoki lub zbyt niski poziom oleju
spowoduje zapowietrzenie układu smaro-
wania i spadek ciśnienia oleju. Może to
doprowadzić do uszkodzenia silnika.
Układ chłodzenia
OSTRZEŻENIE!
• Istnieje niebezpieczeństwo poważnego
poparzenia się gorącym płynem chło-
dzącym (płynem niezamarzającym) lub
parą z chłodnicy. Po zobaczeniu lub
usłyszeniu pary wydobywającej się
spod pokrywy komory silnika nie wolno
jej otwierać aż do ostygnięcia chłodnicy.
Nie otwierać korka ciśnieniowego
układu chłodzenia, gdy chłodnica lub
zbiornik wyrównawczy są gorące.
OSTRZEŻENIE!
• Trzymać z dala ręce, narzędzia, ubra-
nie i biżuterię od wentylatora chłodnicy,
gdy pokrywa komory silnika jest podnie-
siona. Wentylator uruchamia się auto-
matycznie i może włączyć się w dowol-
nym momencie, niezależnie od tego,
czy silnik jest uruchomiony czy wyłą-
czony.
• Przed przystąpieniem do pracy w po-
bliżu wentylatora chłodnicy należy odłą-
czyć przewód zasilający silnika wenty-
latora lub ustawić wyłącznik zapłonu
w położeniu OFF (Wyłączony). Wenty-
lator jest sterowany temperaturowo
i może włączyć się w każdej chwili, gdy
wyłącznik zapłonu znajduje się w poło-
żeniu ON.
SERWIS I KONSERWACJA
254

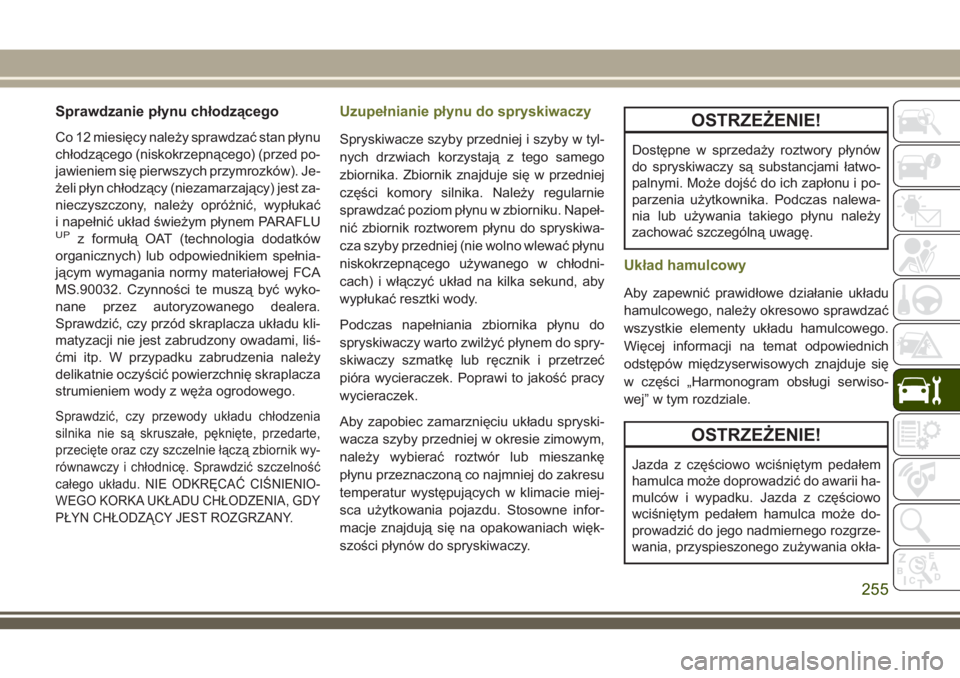

Sprawdzanie płynu chłodzącego
Co 12 miesięcy należy sprawdzać stan płynu
chłodzącego (niskokrzepnącego) (przed po-
jawieniem się pierwszych przymrozków). Je-
żeli płyn chłodzący (niezamarzający) jest za-
nieczyszczony, należy opróżnić, wypłukać
i napełnić układ świeżym płynem PARAFLU
UPz formułą OAT (technologia dodatków
organicznych) lub odpowiednikiem spełnia-
jącym wymagania normy materiałowej FCA
MS.90032. Czynności te muszą być wyko-
nane przez autoryzowanego dealera.
Sprawdzić, czy przód skraplacza układu kli-
matyzacji nie jest zabrudzony owadami, liś-
ćmi itp. W przypadku zabrudzenia należy
delikatnie oczyścić powierzchnię skraplacza
strumieniem wody z węża ogrodowego.
Sprawdzić, czy przewody układu chłodzenia
silnika nie są skruszałe, pęknięte, przedarte,
przecięte oraz czy szczelnie łączą zbiornik wy-
równawczy i chłodnicę. Sprawdzić szczelność
całego układu. NIE ODKRĘCAĆ CIŚNIENIO-
WEGO KORKA UKŁADU CHŁODZENIA, GDY
PŁYN CHŁODZĄCY JEST ROZGRZANY.
Uzupełnianie płynu do spryskiwaczy
Spryskiwacze szyby przedniej i szyby w tyl-
nych drzwiach korzystają z tego samego
zbiornika. Zbiornik znajduje się w przedniej
części komory silnika. Należy regularnie
sprawdzać poziom płynu w zbiorniku. Napeł-
nić zbiornik roztworem płynu do spryskiwa-
cza szyby przedniej (nie wolno wlewać płynu
niskokrzepnącego używanego w chłodni-
cach) i włączyć układ na kilka sekund, aby
wypłukać resztki wody.
Podczas napełniania zbiornika płynu do
spryskiwaczy warto zwilżyć płynem do spry-
skiwaczy szmatkę lub ręcznik i przetrzeć
pióra wycieraczek. Poprawi to jakość pracy
wycieraczek.
Aby zapobiec zamarznięciu układu spryski-
wacza szyby przedniej w okresie zimowym,
należy wybierać roztwór lub mieszankę
płynu przeznaczoną co najmniej do zakresu
temperatur występujących w klimacie miej-
sca użytkowania pojazdu. Stosowne infor-
macje znajdują się na opakowaniach więk-
szości płynów do spryskiwaczy.
OSTRZEŻENIE!
Dostępne w sprzedaży roztwory płynów
do spryskiwaczy są substancjami łatwo-
palnymi. Może dojść do ich zapłonu i po-
parzenia użytkownika. Podczas nalewa-
nia lub używania takiego płynu należy
zachować szczególną uwagę.
Układ hamulcowy
Aby zapewnić prawidłowe działanie układu
hamulcowego, należy okresowo sprawdzać
wszystkie elementy układu hamulcowego.
Więcej informacji na temat odpowiednich
odstępów międzyserwisowych znajduje się
w części „Harmonogram obsługi serwiso-
wej” w tym rozdziale.
OSTRZEŻENIE!
Jazda z częściowo wciśniętym pedałem
hamulca może doprowadzić do awarii ha-
mulców i wypadku. Jazda z częściowo
wciśniętym pedałem hamulca może do-
prowadzić do jego nadmiernego rozgrze-
wania, przyspieszonego zużywania okła-
255

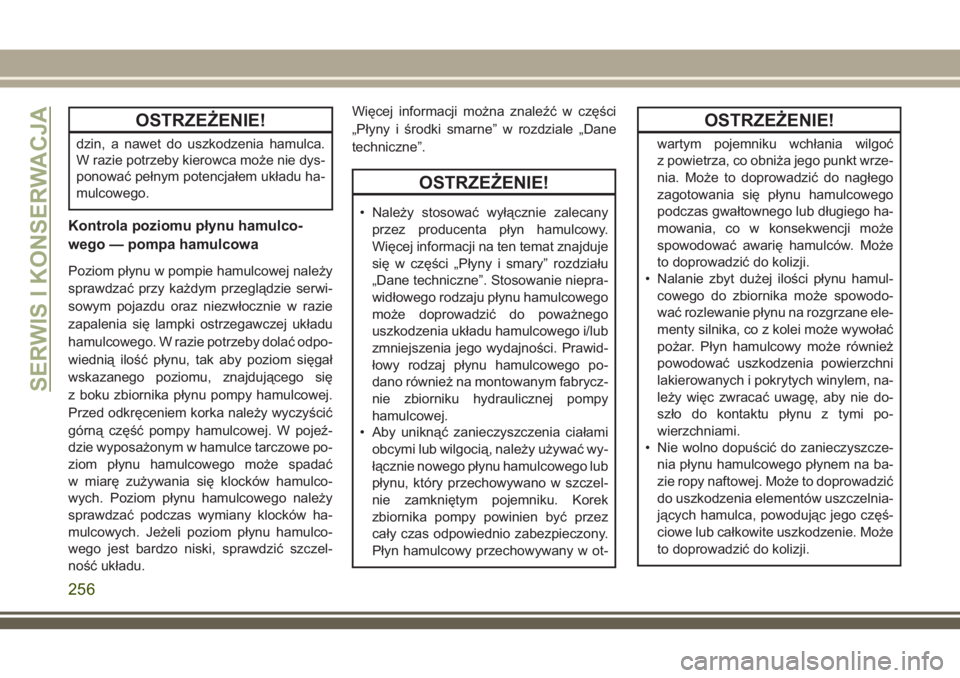

OSTRZEŻENIE!
dzin, a nawet do uszkodzenia hamulca.
W razie potrzeby kierowca może nie dys-
ponować pełnym potencjałem układu ha-
mulcowego.
Kontrola poziomu płynu hamulco-
wego — pompa hamulcowa
Poziom płynu w pompie hamulcowej należy
sprawdzać przy każdym przeglądzie serwi-
sowym pojazdu oraz niezwłocznie w razie
zapalenia się lampki ostrzegawczej układu
hamulcowego. W razie potrzeby dolać odpo-
wiednią ilość płynu, tak aby poziom sięgał
wskazanego poziomu, znajdującego się
z boku zbiornika płynu pompy hamulcowej.
Przed odkręceniem korka należy wyczyścić
górną część pompy hamulcowej. W pojeź-
dzie wyposażonym w hamulce tarczowe po-
ziom płynu hamulcowego może spadać
w miarę zużywania się klocków hamulco-
wych. Poziom płynu hamulcowego należy
sprawdzać podczas wymiany klocków ha-
mulcowych. Jeżeli poziom płynu hamulco-
wego jest bardzo niski, sprawdzić szczel-
ność układu.Więcej informacji można znaleźć w części
„Płyny i środki smarne” w rozdziale „Dane
techniczne”.
OSTRZEŻENIE!
• Należy stosować wyłącznie zalecany
przez producenta płyn hamulcowy.
Więcej informacji na ten temat znajduje
się w części „Płyny i smary” rozdziału
„Dane techniczne”. Stosowanie niepra-
widłowego rodzaju płynu hamulcowego
może doprowadzić do poważnego
uszkodzenia układu hamulcowego i/lub
zmniejszenia jego wydajności. Prawid-
łowy rodzaj płynu hamulcowego po-
dano również na montowanym fabrycz-
nie zbiorniku hydraulicznej pompy
hamulcowej.
• Aby uniknąć zanieczyszczenia ciałami
obcymi lub wilgocią, należy używać wy-
łącznie nowego płynu hamulcowego lub
płynu, który przechowywano w szczel-
nie zamkniętym pojemniku. Korek
zbiornika pompy powinien być przez
cały czas odpowiednio zabezpieczony.
Płyn hamulcowy przechowywany w ot-
OSTRZEŻENIE!
wartym pojemniku wchłania wilgoć
z powietrza, co obniża jego punkt wrze-
nia. Może to doprowadzić do nagłego
zagotowania się płynu hamulcowego
podczas gwałtownego lub długiego ha-
mowania, co w konsekwencji może
spowodować awarię hamulców. Może
to doprowadzić do kolizji.
• Nalanie zbyt dużej ilości płynu hamul-
cowego do zbiornika może spowodo-
wać rozlewanie płynu na rozgrzane ele-
menty silnika, co z kolei może wywołać
pożar. Płyn hamulcowy może również
powodować uszkodzenia powierzchni
lakierowanych i pokrytych winylem, na-
leży więc zwracać uwagę, aby nie do-
szło do kontaktu płynu z tymi po-
wierzchniami.
• Nie wolno dopuścić do zanieczyszcze-
nia płynu hamulcowego płynem na ba-
zie ropy naftowej. Może to doprowadzić
do uszkodzenia elementów uszczelnia-
jących hamulca, powodując jego częś-
ciowe lub całkowite uszkodzenie. Może
to doprowadzić do kolizji.
SERWIS I KONSERWACJA
256

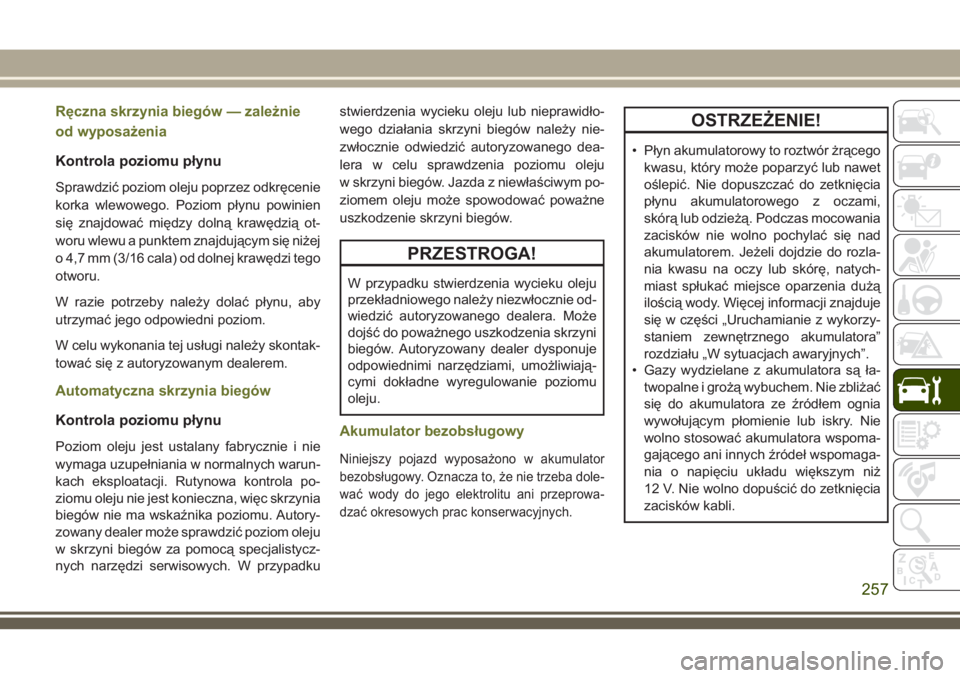

Ręczna skrzynia biegów — zależnie
od wyposażenia
Kontrola poziomu płynu
Sprawdzić poziom oleju poprzez odkręcenie
korka wlewowego. Poziom płynu powinien
się znajdować między dolną krawędzią ot-
woru wlewu a punktem znajdującym się niżej
o 4,7 mm (3/16 cala) od dolnej krawędzi tego
otworu.
W razie potrzeby należy dolać płynu, aby
utrzymać jego odpowiedni poziom.
W celu wykonania tej usługi należy skontak-
tować się z autoryzowanym dealerem.
Automatyczna skrzynia biegów
Kontrola poziomu płynu
Poziom oleju jest ustalany fabrycznie i nie
wymaga uzupełniania w normalnych warun-
kach eksploatacji. Rutynowa kontrola po-
ziomu oleju nie jest konieczna, więc skrzynia
biegów nie ma wskaźnika poziomu. Autory-
zowany dealer może sprawdzić poziom oleju
w skrzyni biegów za pomocą specjalistycz-
nych narzędzi serwisowych. W przypadkustwierdzenia wycieku oleju lub nieprawidło-
wego działania skrzyni biegów należy nie-
zwłocznie odwiedzić autoryzowanego dea-
lera w celu sprawdzenia poziomu oleju
w skrzyni biegów. Jazda z niewłaściwym po-
ziomem oleju może spowodować poważne
uszkodzenie skrzyni biegów.
PRZESTROGA!
W przypadku stwierdzenia wycieku oleju
przekładniowego należy niezwłocznie od-
wiedzić autoryzowanego dealera. Może
dojść do poważnego uszkodzenia skrzyni
biegów. Autoryzowany dealer dysponuje
odpowiednimi narzędziami, umożliwiają-
cymi dokładne wyregulowanie poziomu
oleju.
Akumulator bezobsługowy
Niniejszy pojazd wyposażono w akumulator
bezobsługowy. Oznacza to, że nie trzeba dole-
wać wody do jego elektrolitu ani przeprowa-
dzać okresowych prac konserwacyjnych.
OSTRZEŻENIE!
• Płyn akumulatorowy to roztwór żrącego
kwasu, który może poparzyć lub nawet
oślepić. Nie dopuszczać do zetknięcia
płynu akumulatorowego z oczami,
skórą lub odzieżą. Podczas mocowania
zacisków nie wolno pochylać się nad
akumulatorem. Jeżeli dojdzie do rozla-
nia kwasu na oczy lub skórę, natych-
miast spłukać miejsce oparzenia dużą
ilością wody. Więcej informacji znajduje
się w części „Uruchamianie z wykorzy-
staniem zewnętrznego akumulatora”
rozdziału „W sytuacjach awaryjnych”.
• Gazy wydzielane z akumulatora są ła-
twopalne i grożą wybuchem. Nie zbliżać
się do akumulatora ze źródłem ognia
wywołującym płomienie lub iskry. Nie
wolno stosować akumulatora wspoma-
gającego ani innych źródeł wspomaga-
nia o napięciu układu większym niż
12 V. Nie wolno dopuścić do zetknięcia
zacisków kabli.
257

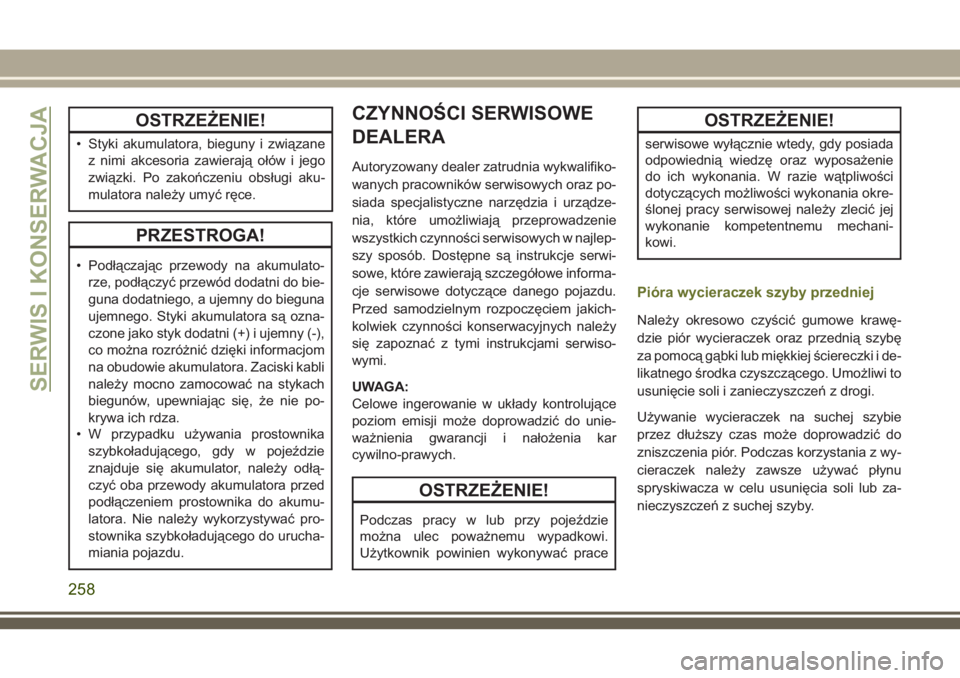

OSTRZEŻENIE!
• Styki akumulatora, bieguny i związane
z nimi akcesoria zawierają ołów i jego
związki. Po zakończeniu obsługi aku-
mulatora należy umyć ręce.
PRZESTROGA!
• Podłączając przewody na akumulato-
rze, podłączyć przewód dodatni do bie-
guna dodatniego, a ujemny do bieguna
ujemnego. Styki akumulatora są ozna-
czone jako styk dodatni (+) i ujemny (-),
co można rozróżnić dzięki informacjom
na obudowie akumulatora. Zaciski kabli
należy mocno zamocować na stykach
biegunów, upewniając się, że nie po-
krywa ich rdza.
• W przypadku używania prostownika
szybkoładującego, gdy w pojeździe
znajduje się akumulator, należy odłą-
czyć oba przewody akumulatora przed
podłączeniem prostownika do akumu-
latora. Nie należy wykorzystywać pro-
stownika szybkoładującego do urucha-
miania pojazdu.
CZYNNOŚCI SERWISOWE
DEALERA
Autoryzowany dealer zatrudnia wykwalifiko-
wanych pracowników serwisowych oraz po-
siada specjalistyczne narzędzia i urządze-
nia, które umożliwiają przeprowadzenie
wszystkich czynności serwisowych w najlep-
szy sposób. Dostępne są instrukcje serwi-
sowe, które zawierają szczegółowe informa-
cje serwisowe dotyczące danego pojazdu.
Przed samodzielnym rozpoczęciem jakich-
kolwiek czynności konserwacyjnych należy
się zapoznać z tymi instrukcjami serwiso-
wymi.
UWAGA:
Celowe ingerowanie w układy kontrolujące
poziom emisji może doprowadzić do unie-
ważnienia gwarancji i nałożenia kar
cywilno-prawych.
OSTRZEŻENIE!
Podczas pracy w lub przy pojeździe
można ulec poważnemu wypadkowi.
Użytkownik powinien wykonywać prace
OSTRZEŻENIE!
serwisowe wyłącznie wtedy, gdy posiada
odpowiednią wiedzę oraz wyposażenie
do ich wykonania. W razie wątpliwości
dotyczących możliwości wykonania okre-
ślonej pracy serwisowej należy zlecić jej
wykonanie kompetentnemu mechani-
kowi.
Pióra wycieraczek szyby przedniej
Należy okresowo czyścić gumowe krawę-
dzie piór wycieraczek oraz przednią szybę
za pomocą gąbki lub miękkiej ściereczki i de-
likatnego środka czyszczącego. Umożliwi to
usunięcie soli i zanieczyszczeń z drogi.
Używanie wycieraczek na suchej szybie
przez dłuższy czas może doprowadzić do
zniszczenia piór. Podczas korzystania z wy-
cieraczek należy zawsze używać płynu
spryskiwacza w celu usunięcia soli lub za-
nieczyszczeń z suchej szyby.
SERWIS I KONSERWACJA
258
