JEEP CHEROKEE 2018 Knjižica za upotrebu i održavanje (in Serbian)

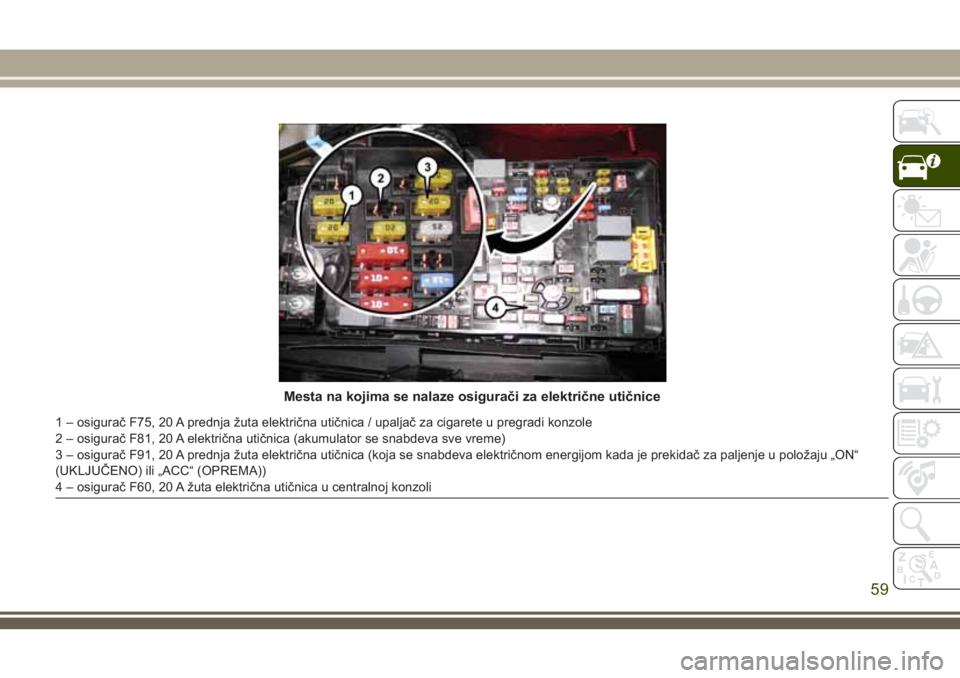

Mesta na kojima se nalaze osigurači za električne utičnice
1 – osigurač F75, 20 A prednja žuta električna utičnica / upaljač za cigarete u pregradi konzole
2 – osigurač F81, 20 A električna utičnica (akumulator se snabdeva sve vreme)
3 – osigurač F91, 20 A prednja žuta električna utičnica (koja se snabdeva električnom energijom kada je prekidač za paljenje u položaju „ON“
(UKLJUČENO) ili „ACC“ (OPREMA))
4 – osigurač F60, 20 A žuta električna utičnica u centralnoj konzoli
59

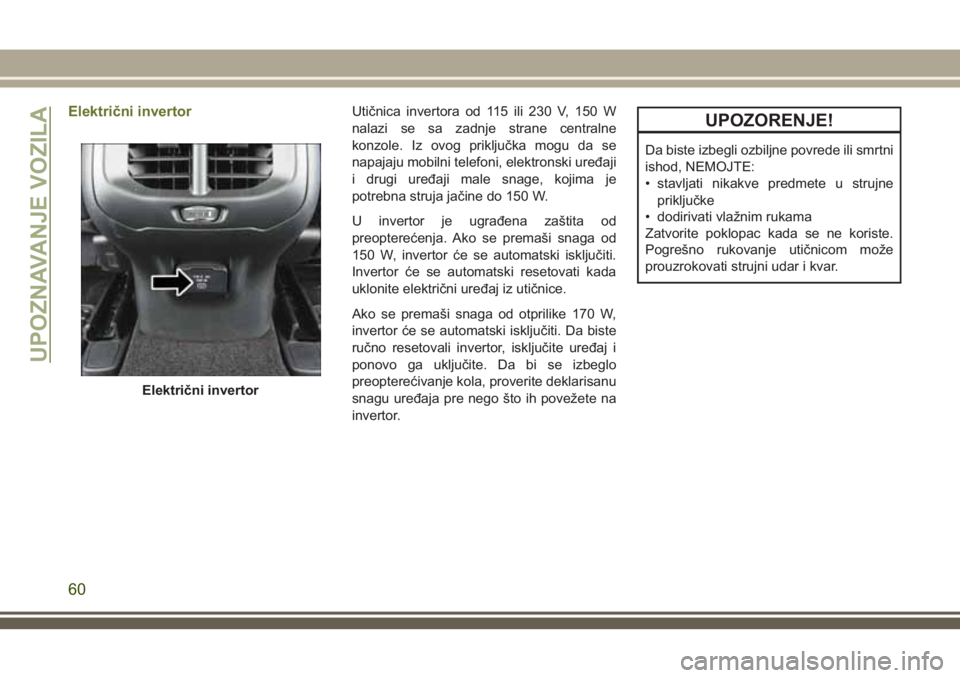

Električni invertorUtičnica invertora od 115 ili 230 V, 150 W
nalazi se sa zadnje strane centralne
konzole. Iz ovog priključka mogu da se
napajaju mobilni telefoni, elektronski uređaji
i drugi uređaji male snage, kojima je
potrebna struja jačine do 150 W.
U invertor je ugrađena zaštita od
preopterećenja. Ako se premaši snaga od
150 W, invertor će se automatski isključiti.
Invertor će se automatski resetovati kada
uklonite električni uređaj iz utičnice.
Ako se premaši snaga od otprilike 170 W,
invertor će se automatski isključiti. Da biste
ručno resetovali invertor, isključite uređaj i
ponovo ga uključite. Da bi se izbeglo
preopterećivanje kola, proverite deklarisanu
snagu uređaja pre nego što ih povežete na
invertor.UPOZORENJE!
Da biste izbegli ozbiljne povrede ili smrtni
ishod, NEMOJTE:
• stavljati nikakve predmete u strujne
priključke
• dodirivati vlažnim rukama
Zatvorite poklopac kada se ne koriste.
Pogrešno rukovanje utičnicom može
prouzrokovati strujni udar i kvar.
Električni invertor
UPOZNAVANJE VOZILA
60

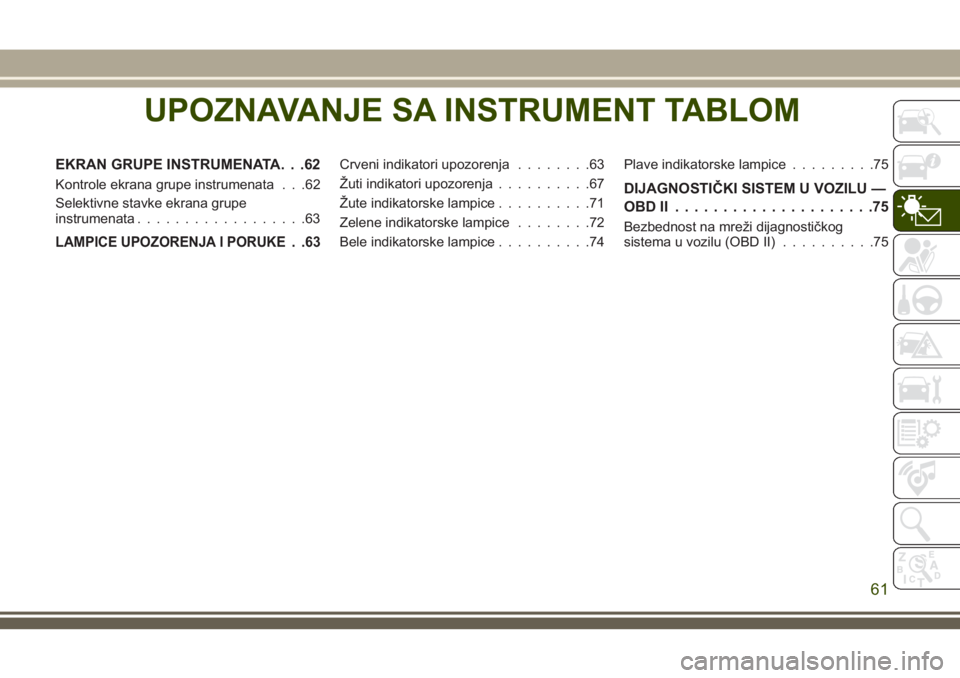

UPOZNAVANJE SA INSTRUMENT TABLOM
EKRAN GRUPE INSTRUMENATA. . .62
Kontrole ekrana grupe instrumenata . . .62
Selektivne stavke ekrana grupe
instrumenata..................63
LAMPICE UPOZORENJA I PORUKE . .63
Crveni indikatori upozorenja........63
Žuti indikatori upozorenja..........67
Žute indikatorske lampice..........71
Zelene indikatorske lampice........72
Bele indikatorske lampice..........74Plave indikatorske lampice.........75
DIJAGNOSTIČKI SISTEM U VOZILU —
OBDII .....................75
Bezbednost na mreži dijagnostičkog
sistema u vozilu (OBD II)..........75
UPOZNAVANJE SA INSTRUMENT TABLOM
61

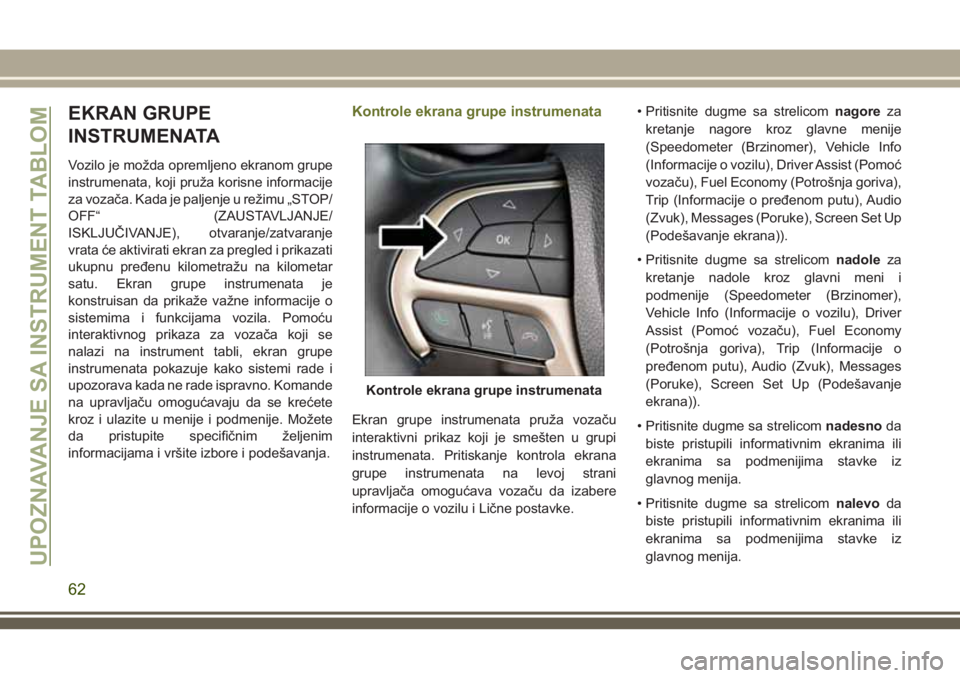

EKRAN GRUPE
INSTRUMENATA
Vozilo je možda opremljeno ekranom grupe
instrumenata, koji pruža korisne informacije
za vozača. Kada je paljenje u režimu „STOP/
OFF“ (ZAUSTAVLJANJE/
ISKLJUČIVANJE), otvaranje/zatvaranje
vrata će aktivirati ekran za pregled i prikazati
ukupnu pređenu kilometražu na kilometar
satu. Ekran grupe instrumenata je
konstruisan da prikaže važne informacije o
sistemima i funkcijama vozila. Pomoću
interaktivnog prikaza za vozača koji se
nalazi na instrument tabli, ekran grupe
instrumenata pokazuje kako sistemi rade i
upozorava kada ne rade ispravno. Komande
na upravljaču omogućavaju da se krećete
kroz i ulazite u menije i podmenije. Možete
da pristupite specifičnim željenim
informacijama i vršite izbore i podešavanja.
Kontrole ekrana grupe instrumenata
Ekran grupe instrumenata pruža vozaču
interaktivni prikaz koji je smešten u grupi
instrumenata. Pritiskanje kontrola ekrana
grupe instrumenata na levoj strani
upravljača omogućava vozaču da izabere
informacije o vozilu i Lične postavke.• Pritisnite dugme sa strelicomnagoreza
kretanje nagore kroz glavne menije
(Speedometer (Brzinomer), Vehicle Info
(Informacije o vozilu), Driver Assist (Pomoć
vozaču), Fuel Economy (Potrošnja goriva),
Trip (Informacije o pređenom putu), Audio
(Zvuk), Messages (Poruke), Screen Set Up
(Podešavanje ekrana)).
• Pritisnite dugme sa strelicomnadoleza
kretanje nadole kroz glavni meni i
podmenije (Speedometer (Brzinomer),
Vehicle Info (Informacije o vozilu), Driver
Assist (Pomoć vozaču), Fuel Economy
(Potrošnja goriva), Trip (Informacije o
pređenom putu), Audio (Zvuk), Messages
(Poruke), Screen Set Up (Podešavanje
ekrana)).
• Pritisnite dugme sa strelicomnadesnoda
biste pristupili informativnim ekranima ili
ekranima sa podmenijima stavke iz
glavnog menija.
• Pritisnite dugme sa strelicomnalevoda
biste pristupili informativnim ekranima ili
ekranima sa podmenijima stavke iz
glavnog menija.
Kontrole ekrana grupe instrumenata
UPOZNAVANJE SA INSTRUMENT TABLOM
62

• Pritisnite i otpustite dugmeOK(U REDU)
da biste pristupili, odnosno izabrali
informativne ekrane ili ekrane sa
podmenijima stavke u glavnom meniju.
Pritisnite i dve sekunde zadržite dugme sa
strelicomOK(U REDU) da biste resetovali
prikazane/izabrane funkcije koje se mogu
resetovati.
Selektivne stavke ekrana grupe
instrumenata
Preko ekrana grupe instrumenata se mogu
videti sledeće stavke glavnog menija:
Brzinomer „Stop/Start“
(Kraj/početak)
„Vehicle Info“
(Informacije o vozilu)„Audio“ (Zvuk)
„Driver Assist“
(Pomoć vozaču)„Messages“ (Poruke)
„Fuel Economy“
(Potrošnja goriva)„Screen Setup“
(Podešavanje
ekrana)
„Trip“ (Informacije o
pređenom putu)Gear Shift Indicator
(GSI) (Indikator
menjača)
NAPOMENA:
Podešavanja funkcija se mogu razlikovati u
zavisnosti od opcija vozila. Dodatne
informacije potražite u odeljku „Ekran grupe
instrumenata“ u poglavlju „Upoznavanje sa
instrument tablom“ u korisničkim
informacijama.
LAMPICE UPOZORENJA I
PORUKE
Svetlosno upozorenje / indikator uključuje se
na instrument tabli zajedno sa porukom i/ili
zvučnim signalom kada je to primenljivo. Ovi
nagoveštaji su indikativni, imaju za cilj
preduzimanje mera predostrožnosti i kao
takvi ne mogu se smatrati sveobuhvatnim i/ili
zamenom za informacije koje su navedene u
korisničkom priručniku. Preporučljivo je da
taj priručnik u svakom slučaju pažljivo
pročitate. U slučaju nagoveštaja o kvaru,
uvek konsultujte ovo poglavlje. Ako je
primenljivo, najpre će se pokazati svi aktivni
svetlosni indikatori. Moguće je da će se meni
za proveru sistema prikazati u neštodrugačijem obliku u zavisnosti od opcija
opreme i trenutnog statusa vozila. Neki
kontrolni indikatori su opcionalni i možda se
neće prikazati.
Crveni indikatori upozorenja
— Indikator upozorenja
podsetnika za vezivanje pojasa
Ovaj indikator se aktivira ako se vozač ili
putnici nisu vezali. Kada se paljenje prvi put
postavi u položaj „ON/RUN“ (UKLJUČENO/
RAD) ili „ACC/ON/RUN“ (OPREMA/
UKLJUČENO/RAD) a pojas za vozača nije
vezan, oglasiće se alarm i uključiće se
svetlo. Ako sigurnosni pojas za vozača nije
vezan tokom vožnje, indikator podsetnika na
sigurnosni pojas će treptati ili će nastaviti da
svetli neprekidno, i uz to će se oglasiti i
zvono. Više informacija potražite u odeljku
„Sistemi za zaštita putnika“ u poglavlju
„Bezbednost”.
63

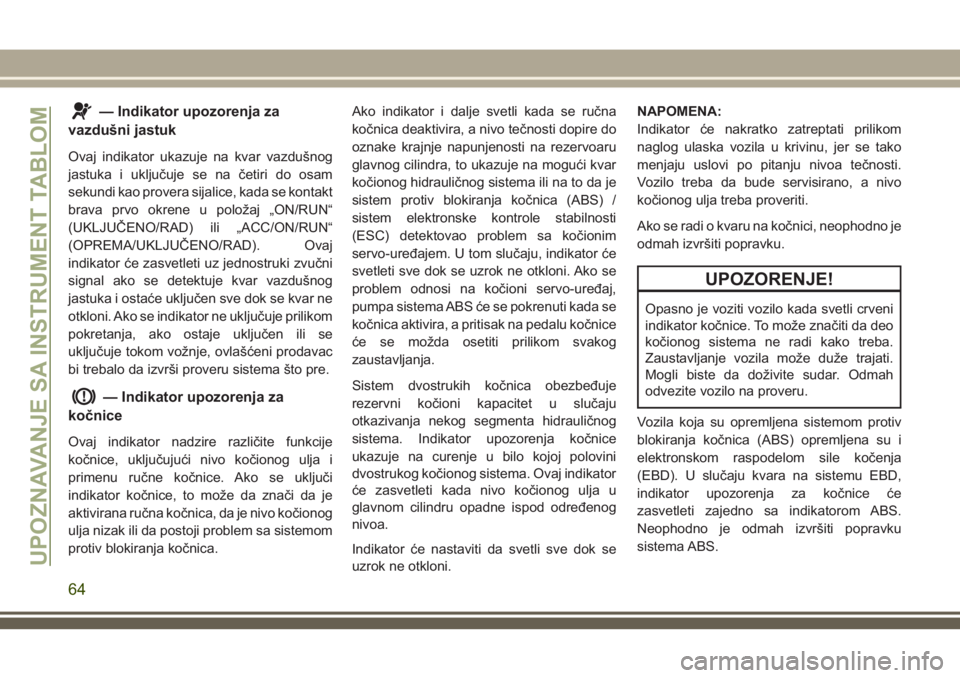

— Indikator upozorenja za
vazdušni jastuk
Ovaj indikator ukazuje na kvar vazdušnog
jastuka i uključuje se na četiri do osam
sekundi kao provera sijalice, kada se kontakt
brava prvo okrene u položaj „ON/RUN“
(UKLJUČENO/RAD) ili „ACC/ON/RUN“
(OPREMA/UKLJUČENO/RAD). Ovaj
indikator će zasvetleti uz jednostruki zvučni
signal ako se detektuje kvar vazdušnog
jastuka i ostaće uključen sve dok se kvar ne
otkloni. Ako se indikator ne uključuje prilikom
pokretanja, ako ostaje uključen ili se
uključuje tokom vožnje, ovlašćeni prodavac
bi trebalo da izvrši proveru sistema što pre.
— Indikator upozorenja za
kočnice
Ovaj indikator nadzire različite funkcije
kočnice, uključujući nivo kočionog ulja i
primenu ručne kočnice. Ako se uključi
indikator kočnice, to može da znači da je
aktivirana ručna kočnica, da je nivo kočionog
ulja nizak ili da postoji problem sa sistemom
protiv blokiranja kočnica.Ako indikator i dalje svetli kada se ručna
kočnica deaktivira, a nivo tečnosti dopire do
oznake krajnje napunjenosti na rezervoaru
glavnog cilindra, to ukazuje na mogući kvar
kočionog hidrauličnog sistema ili na to da je
sistem protiv blokiranja kočnica (ABS) /
sistem elektronske kontrole stabilnosti
(ESC) detektovao problem sa kočionim
servo-uređajem. U tom slučaju, indikator će
svetleti sve dok se uzrok ne otkloni. Ako se
problem odnosi na kočioni servo-uređaj,
pumpa sistema ABS će se pokrenuti kada se
kočnica aktivira, a pritisak na pedalu kočnice
će se možda osetiti prilikom svakog
zaustavljanja.
Sistem dvostrukih kočnica obezbeđuje
rezervni kočioni kapacitet u slučaju
otkazivanja nekog segmenta hidrauličnog
sistema. Indikator upozorenja kočnice
ukazuje na curenje u bilo kojoj polovini
dvostrukog kočionog sistema. Ovaj indikator
će zasvetleti kada nivo kočionog ulja u
glavnom cilindru opadne ispod određenog
nivoa.
Indikator će nastaviti da svetli sve dok se
uzrok ne otkloni.NAPOMENA:
Indikator će nakratko zatreptati prilikom
naglog ulaska vozila u krivinu, jer se tako
menjaju uslovi po pitanju nivoa tečnosti.
Vozilo treba da bude servisirano, a nivo
kočionog ulja treba proveriti.
Ako se radi o kvaru na kočnici, neophodno je
odmah izvršiti popravku.
UPOZORENJE!
Opasno je voziti vozilo kada svetli crveni
indikator kočnice. To može značiti da deo
kočionog sistema ne radi kako treba.
Zaustavljanje vozila može duže trajati.
Mogli biste da doživite sudar. Odmah
odvezite vozilo na proveru.
Vozila koja su opremljena sistemom protiv
blokiranja kočnica (ABS) opremljena su i
elektronskom raspodelom sile kočenja
(EBD). U slučaju kvara na sistemu EBD,
indikator upozorenja za kočnice će
zasvetleti zajedno sa indikatorom ABS.
Neophodno je odmah izvršiti popravku
sistema ABS.
UPOZNAVANJE SA INSTRUMENT TABLOM
64

Rad indikatora upozorenja za kočnice može
se proveriti tako što se prekidač za paljenje
okrene iz položaja „OFF“ (ISKLJUČENO) u
položaj „ON/RUN“ (UKLJUČENO/RAD).
Indikator bi trebalo da zasvetli na približno
četiri sekunde. Indikator bi tada trebalo da se
isključi, osim ako je aktivirana ručna kočnica
ili je detektovana greška na kočnici. Ako ne
zasvetli, indikator treba proveriti kod
ovlašćenog prodavca.
Indikator će se takođe uključiti kada je ručna
kočnica aktivirana, a prekidač za paljenje u
položaju „ON/RUN“ (UKLJUČENO/RAD).
NAPOMENA:
Ovaj indikator pokazuje samo da je ručna
kočnica aktivirana. On ne pokazuje u kojoj
meri je kočnica aktivirana.
— Bezbednosno svetlo
upozorenja vozila — ako je u opremi
Ovaj indikator će treptati u intervalu od
približno 15 sekundi kada se aktivira
bezbednosni alarm vozila, a zatim će treptati
usporeno dok se vozilo ne deaktivira.
— Indikator upozorenja na
pritisak ulja
Ovaj indikator upozorenja počeće da svetli
da označi nizak pritisak motornog ulja. Ako
se indikator uključi tokom vožnje, zaustavite
vozilo i što pre isključite motor. Kada se ovaj
indikator uključi, oglasiće se i zvono.
Nemojte da rukujete vozilom dok se uzrok ne
otkloni. Ovaj indikator ne pokazuje koliko ulja
ima u motoru. Da biste utvrdili nivo ulja,
podignite haubu i proveru izvršite
neposredno.
— Indikator upozorenja za
temperaturu menjača — ako je u
opremi
Ovaj indikator upozorenja će početi da svetli
kao upozorenje na visoku temperaturu
tečnosti menjača. To se može dogoditi u
slučaju zahtevnije upotrebe, kao što je vuča
prikolice. Ako se ovaj indikator uključi,
zaustavite vozilo i držite motor u praznom
hodu ili na minimalno većim obrtajima od
toga dok je menjač u položaju „PARK“
(PARKIRANJE) ili „NEUTRAL“(NEUTRALNO) i ostavite ga da radi dok se
indikator ne isključi. Kada se indikator
isključi, možete da nastavite normalno da
vozite.
UPOZORENJE!
Ako nastavite da koristite vozilo kada se
upali indikator upozorenja za temperaturu
menjača, može doći do ključanja tečnosti,
dolaska u kontakt sa vrućim motorom ili
komponentama izduvnog sistema i
izazivanja požara.
OPREZ!
Ako stalno vozite sa upaljenim
indikatorom upozorenja za temperaturu
menjača, to će na kraju izazvati veliko
oštećenje menjača ili otkaz menjača.
65

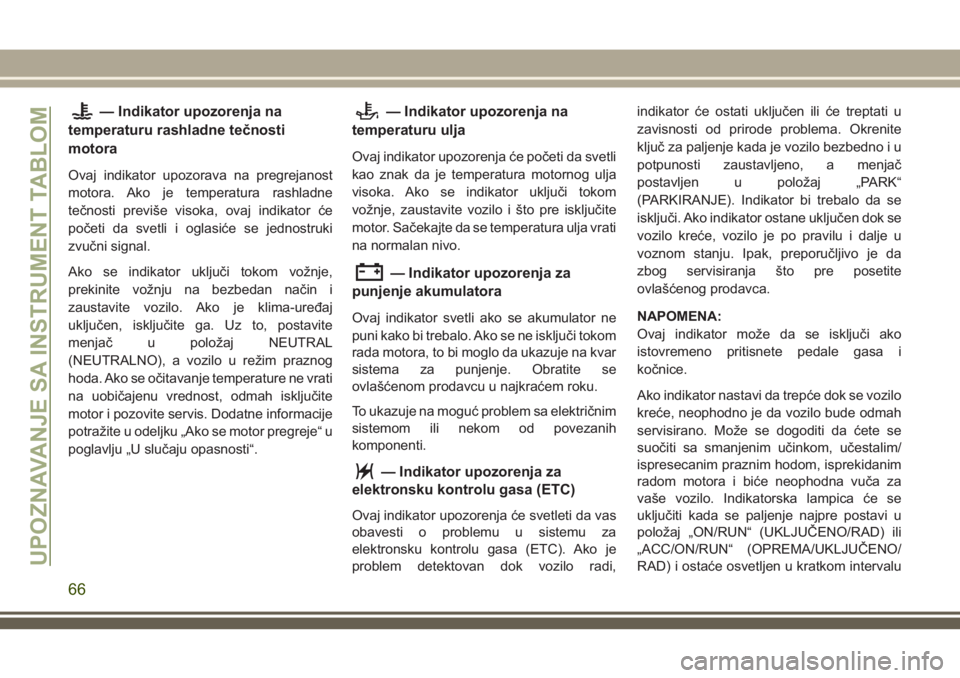

— Indikator upozorenja na
temperaturu rashladne tečnosti
motora
Ovaj indikator upozorava na pregrejanost
motora. Ako je temperatura rashladne
tečnosti previše visoka, ovaj indikator će
početi da svetli i oglasiće se jednostruki
zvučni signal.
Ako se indikator uključi tokom vožnje,
prekinite vožnju na bezbedan način i
zaustavite vozilo. Ako je klima-uređaj
uključen, isključite ga. Uz to, postavite
menjač u položaj NEUTRAL
(NEUTRALNO), a vozilo u režim praznog
hoda. Ako se očitavanje temperature ne vrati
na uobičajenu vrednost, odmah isključite
motor i pozovite servis. Dodatne informacije
potražite u odeljku „Ako se motor pregreje“ u
poglavlju „U slučaju opasnosti“.
— Indikator upozorenja na
temperaturu ulja
Ovaj indikator upozorenja će početi da svetli
kao znak da je temperatura motornog ulja
visoka. Ako se indikator uključi tokom
vožnje, zaustavite vozilo i što pre isključite
motor. Sačekajte da se temperatura ulja vrati
na normalan nivo.
— Indikator upozorenja za
punjenje akumulatora
Ovaj indikator svetli ako se akumulator ne
puni kako bi trebalo. Ako se ne isključi tokom
rada motora, to bi moglo da ukazuje na kvar
sistema za punjenje. Obratite se
ovlašćenom prodavcu u najkraćem roku.
To ukazuje na moguć problem sa električnim
sistemom ili nekom od povezanih
komponenti.
— Indikator upozorenja za
elektronsku kontrolu gasa (ETC)
Ovaj indikator upozorenja će svetleti da vas
obavesti o problemu u sistemu za
elektronsku kontrolu gasa (ETC). Ako je
problem detektovan dok vozilo radi,indikator će ostati uključen ili će treptati u
zavisnosti od prirode problema. Okrenite
ključ za paljenje kada je vozilo bezbedno i u
potpunosti zaustavljeno, a menjač
postavljen u položaj „PARK“
(PARKIRANJE). Indikator bi trebalo da se
isključi. Ako indikator ostane uključen dok se
vozilo kreće, vozilo je po pravilu i dalje u
voznom stanju. Ipak, preporučljivo je da
zbog servisiranja što pre posetite
ovlašćenog prodavca.
NAPOMENA:
Ovaj indikator može da se isključi ako
istovremeno pritisnete pedale gasa i
kočnice.
Ako indikator nastavi da trepće dok se vozilo
kreće, neophodno je da vozilo bude odmah
servisirano. Može se dogoditi da ćete se
suočiti sa smanjenim učinkom, učestalim/
ispresecanim praznim hodom, isprekidanim
radom motora i biće neophodna vuča za
vaše vozilo. Indikatorska lampica će se
uključiti kada se paljenje najpre postavi u
položaj „ON/RUN“ (UKLJUČENO/RAD) ili
„ACC/ON/RUN“ (OPREMA/UKLJUČENO/
RAD) i ostaće osvetljen u kratkom intervalu
UPOZNAVANJE SA INSTRUMENT TABLOM
66

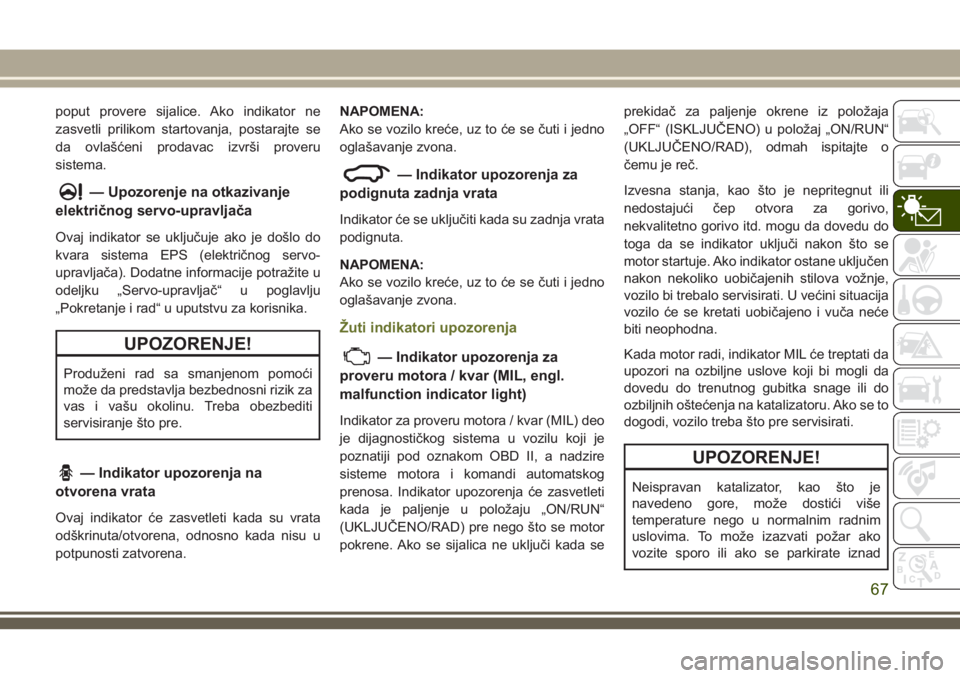

poput provere sijalice. Ako indikator ne
zasvetli prilikom startovanja, postarajte se
da ovlašćeni prodavac izvrši proveru
sistema.
— Upozorenje na otkazivanje
električnog servo-upravljača
Ovaj indikator se uključuje ako je došlo do
kvara sistema EPS (električnog servo-
upravljača). Dodatne informacije potražite u
odeljku „Servo-upravljač“ u poglavlju
„Pokretanje i rad“ u uputstvu za korisnika.
UPOZORENJE!
Produženi rad sa smanjenom pomoći
može da predstavlja bezbednosni rizik za
vas i vašu okolinu. Treba obezbediti
servisiranje što pre.
— Indikator upozorenja na
otvorena vrata
Ovaj indikator će zasvetleti kada su vrata
odškrinuta/otvorena, odnosno kada nisu u
potpunosti zatvorena.NAPOMENA:
Ako se vozilo kreće, uz to će se čuti i jedno
oglašavanje zvona.
— Indikator upozorenja za
podignuta zadnja vrata
Indikator će se uključiti kada su zadnja vrata
podignuta.
NAPOMENA:
Ako se vozilo kreće, uz to će se čuti i jedno
oglašavanje zvona.
Žuti indikatori upozorenja
— Indikator upozorenja za
proveru motora / kvar (MIL, engl.
malfunction indicator light)
Indikator za proveru motora / kvar (MIL) deo
je dijagnostičkog sistema u vozilu koji je
poznatiji pod oznakom OBD II, a nadzire
sisteme motora i komandi automatskog
prenosa. Indikator upozorenja će zasvetleti
kada je paljenje u položaju „ON/RUN“
(UKLJUČENO/RAD) pre nego što se motor
pokrene. Ako se sijalica ne uključi kada seprekidač za paljenje okrene iz položaja
„OFF“ (ISKLJUČENO) u položaj „ON/RUN“
(UKLJUČENO/RAD), odmah ispitajte o
čemu je reč.
Izvesna stanja, kao što je nepritegnut ili
nedostajući čep otvora za gorivo,
nekvalitetno gorivo itd. mogu da dovedu do
toga da se indikator uključi nakon što se
motor startuje. Ako indikator ostane uključen
nakon nekoliko uobičajenih stilova vožnje,
vozilo bi trebalo servisirati. U većini situacija
vozilo će se kretati uobičajeno i vuča neće
biti neophodna.
Kada motor radi, indikator MIL će treptati da
upozori na ozbiljne uslove koji bi mogli da
dovedu do trenutnog gubitka snage ili do
ozbiljnih oštećenja na katalizatoru. Ako se to
dogodi, vozilo treba što pre servisirati.
UPOZORENJE!
Neispravan katalizator, kao što je
navedeno gore, može dostići više
temperature nego u normalnim radnim
uslovima. To može izazvati požar ako
vozite sporo ili ako se parkirate iznad
67

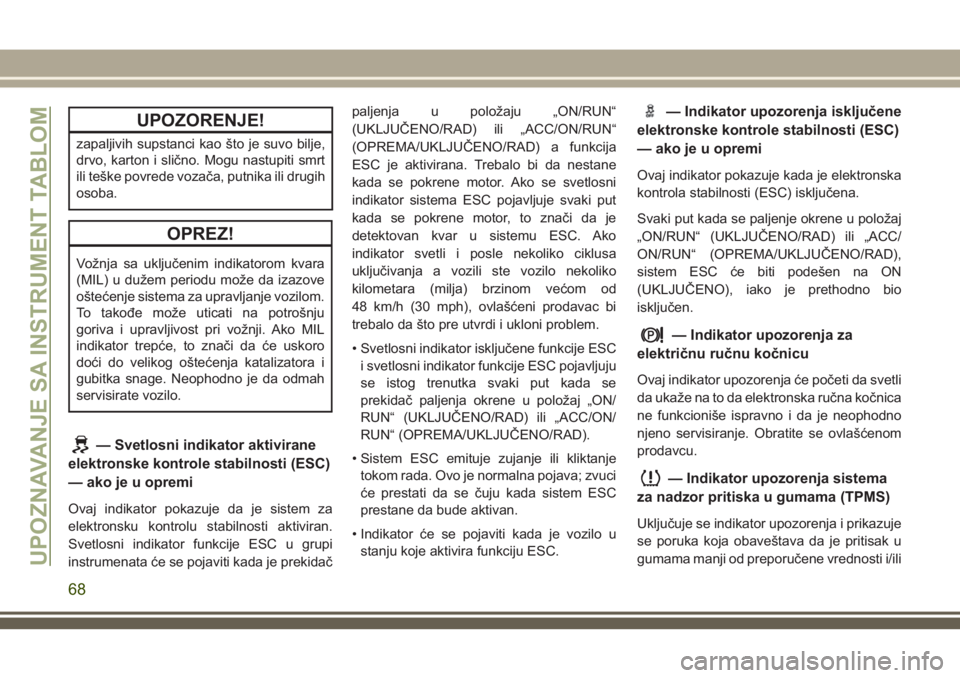

UPOZORENJE!
zapaljivih supstanci kao što je suvo bilje,
drvo, karton i slično. Mogu nastupiti smrt
ili teške povrede vozača, putnika ili drugih
osoba.
OPREZ!
Vožnja sa uključenim indikatorom kvara
(MIL) u dužem periodu može da izazove
oštećenje sistema za upravljanje vozilom.
To takođe može uticati na potrošnju
goriva i upravljivost pri vožnji. Ako MIL
indikator trepće, to znači da će uskoro
doći do velikog oštećenja katalizatora i
gubitka snage. Neophodno je da odmah
servisirate vozilo.
— Svetlosni indikator aktivirane
elektronske kontrole stabilnosti (ESC)
— ako je u opremi
Ovaj indikator pokazuje da je sistem za
elektronsku kontrolu stabilnosti aktiviran.
Svetlosni indikator funkcije ESC u grupi
instrumenata će se pojaviti kada je prekidačpaljenja u položaju „ON/RUN“
(UKLJUČENO/RAD) ili „ACC/ON/RUN“
(OPREMA/UKLJUČENO/RAD) a funkcija
ESC je aktivirana. Trebalo bi da nestane
kada se pokrene motor. Ako se svetlosni
indikator sistema ESC pojavljuje svaki put
kada se pokrene motor, to znači da je
detektovan kvar u sistemu ESC. Ako
indikator svetli i posle nekoliko ciklusa
uključivanja a vozili ste vozilo nekoliko
kilometara (milja) brzinom većom od
48 km/h (30 mph), ovlašćeni prodavac bi
trebalo da što pre utvrdi i ukloni problem.
• Svetlosni indikator isključene funkcije ESC
i svetlosni indikator funkcije ESC pojavljuju
se istog trenutka svaki put kada se
prekidač paljenja okrene u položaj „ON/
RUN“ (UKLJUČENO/RAD) ili „ACC/ON/
RUN“ (OPREMA/UKLJUČENO/RAD).
• Sistem ESC emituje zujanje ili kliktanje
tokom rada. Ovo je normalna pojava; zvuci
će prestati da se čuju kada sistem ESC
prestane da bude aktivan.
• Indikator će se pojaviti kada je vozilo u
stanju koje aktivira funkciju ESC.
— Indikator upozorenja isključene
elektronske kontrole stabilnosti (ESC)
— ako je u opremi
Ovaj indikator pokazuje kada je elektronska
kontrola stabilnosti (ESC) isključena.
Svaki put kada se paljenje okrene u položaj
„ON/RUN“ (UKLJUČENO/RAD) ili „ACC/
ON/RUN“ (OPREMA/UKLJUČENO/RAD),
sistem ESC će biti podešen na ON
(UKLJUČENO), iako je prethodno bio
isključen.
— Indikator upozorenja za
električnu ručnu kočnicu
Ovaj indikator upozorenja će početi da svetli
da ukaže na to da elektronska ručna kočnica
ne funkcioniše ispravno i da je neophodno
njeno servisiranje. Obratite se ovlašćenom
prodavcu.
— Indikator upozorenja sistema
za nadzor pritiska u gumama (TPMS)
Uključuje se indikator upozorenja i prikazuje
se poruka koja obaveštava da je pritisak u
gumama manji od preporučene vrednosti i/ili
UPOZNAVANJE SA INSTRUMENT TABLOM
68
