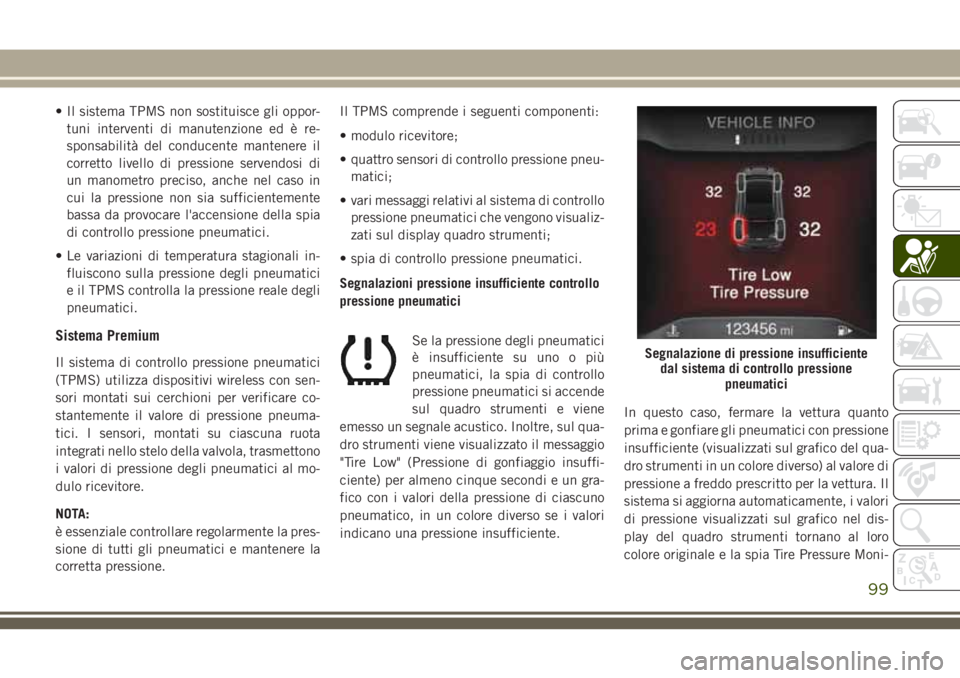

• Il sistema TPMS non sostituisce gli oppor-
tuni interventi di manutenzione ed è re-
sponsabilità del conducente mantenere il
corretto livello di pressione servendosi di
un manometro preciso, anche nel caso in
cui la pressione non sia sufficientemente
bassa da provocare l'accensione della spia
di controllo pressione pneumatici.
• Le variazioni di temperatura stagionali in-
fluiscono sulla pressione degli pneumatici
e il TPMS controlla la pressione reale degli
pneumatici.
Sistema Premium
Il sistema di controllo pressione pneumatici
(TPMS) utilizza dispositivi wireless con sen-
sori montati sui cerchioni per verificare co-
stantemente il valore di pressione pneuma-
tici. I sensori, montati su ciascuna ruota
integrati nello stelo della valvola, trasmettono
i valori di pressione degli pneumatici al mo-
dulo ricevitore.
NOTA:
è essenziale controllare regolarmente la pres-
sione di tutti gli pneumatici e mantenere la
corretta pressione.Il TPMS comprende i seguenti componenti:
• modulo ricevitore;
• quattro sensori di controllo pressione pneu-
matici;
• vari messaggi relativi al sistema di controllo
pressione pneumatici che vengono visualiz-
zati sul display quadro strumenti;
• spia di controllo pressione pneumatici.
Segnalazioni pressione insufficiente controllo
pressione pneumatici
Se la pressione degli pneumatici
è insufficiente su uno o più
pneumatici, la spia di controllo
pressione pneumatici si accende
sul quadro strumenti e viene
emesso un segnale acustico. Inoltre, sul qua-
dro strumenti viene visualizzato il messaggio
"Tire Low" (Pressione di gonfiaggio insuffi-
ciente) per almeno cinque secondi e un gra-
fico con i valori della pressione di ciascuno
pneumatico, in un colore diverso se i valori
indicano una pressione insufficiente.In questo caso, fermare la vettura quanto
prima e gonfiare gli pneumatici con pressione
insufficiente (visualizzati sul grafico del qua-
dro strumenti in un colore diverso) al valore di
pressione a freddo prescritto per la vettura. Il
sistema si aggiorna automaticamente, i valori
di pressione visualizzati sul grafico nel dis-
play del quadro strumenti tornano al loro
colore originale e la spia Tire Pressure Moni-Segnalazione di pressione insufficiente
dal sistema di controllo pressione
pneumatici
99

toring (Controllo pressione pneumatici) si
spegne una volta che il sistema riceve le
pressioni di gonfiaggio aggiornate.
NOTA:
Durante il gonfiaggio degli pneumatici caldi,
potrebbe essere necessario aumentare la
pressione fino ad altri 4 psi (28 kPa) oltre la
pressione di gonfiaggio a freddo riportata
sulla targhetta per far spegnere la spia di
controllo pressione pneumatici. Potrebbe es-
sere necessario guidare la vettura per 10 mi-
nuti a una velocità superiore a 15 miglia/h
(24 km/h) affinché il TPMS possa ricevere
queste informazioni.
Avvertenza di richiesta verifica su TPMS
In presenza di un'anomalia di sistema, la spia
di controllo pressione pneumatici lampeggia
per 75 secondi e quindi rimane illuminata
fissa. Viene anche emesso un segnale acu-
stico. Inoltre sul display quadro strumenti
viene visualizzato il messaggio "SERVICE
TPM SYSTEM" (Richiesto intervento su si-
stema TPM) per un minimo di cinque secondi
e poi dei trattini (- -) anziché il valore di
pressione, a segnalare che il sensore non
viene rilevato.Se si disinserisce e reinserisce la chiave di
accensione, questa sequenza si ripete, pur-
ché sia ancora presente l'anomalia. Se l'ano-
malia di sistema è stata eliminata, la spia di
controllo pressione pneumatici non lampeg-
gia più così come il messaggio di testo "SER-
VICE TPM SYSTEM" (Verifica sistema TPMS)
non viene più visualizzato mentre, al posto
dei trattini, viene visualizzato il valore di
pressione. Un'avaria può verificarsi nei se-
guenti casi:
• Disturbo dovuto a dispositivi elettronici o
alla guida in prossimità di apparecchiature
che emettono segnali radio alle stesse fre-
quenze dei sensori del sistema TPMS.
• Applicazione in aftermarket di una pelli-
cola colorata sui cristalli che interferisce
con le onde radio.
• Accumulo di neve o ghiaccio sulle ruote o
sui passaruote.
• Utilizzo di catene antineve.
• Impiego di complessivi cerchio/pneumatici
sprovvisti di sensori per sistema TPMS.Vetture con ruotino di scorta o ruota di scorta
normale di dimensioni diverse
1. Il ruotino di scorta o la ruota di scorta
normale di dimensioni diverse non sono
provvisti di un sensore di controllo pres-
sione pneumatici. Perciò, il TPMS non
controllerà la pressione del ruotino di
scorta.
2. Se si monta un ruotino di scorta o una
ruota di scorta normale di dimensioni di-
verse al posto di uno pneumatico con una
pressione al di sotto del limite di pres-
sione insufficiente, al ciclo di accensione
successivo viene emesso un segnale acu-
stico e la spia di controllo pressione pneu-
matici rimane accesa. Inoltre, sul grafico
del quadro strumenti il valore di pressione
viene visualizzato ancora in un colore
diverso.
3. Dopo 10 minuti di guida della vettura a
una velocità superiore a 15 miglia/h
(24 km/h), la spia "TPMS" (Controllo pres-
sione pneumatici) lampeggia per 75 se-
condi e quindi rimane fissa. Inoltre sul
quadro strumenti viene visualizzato il
messaggio "Service Tire Pressure System"
SICUREZZA
100

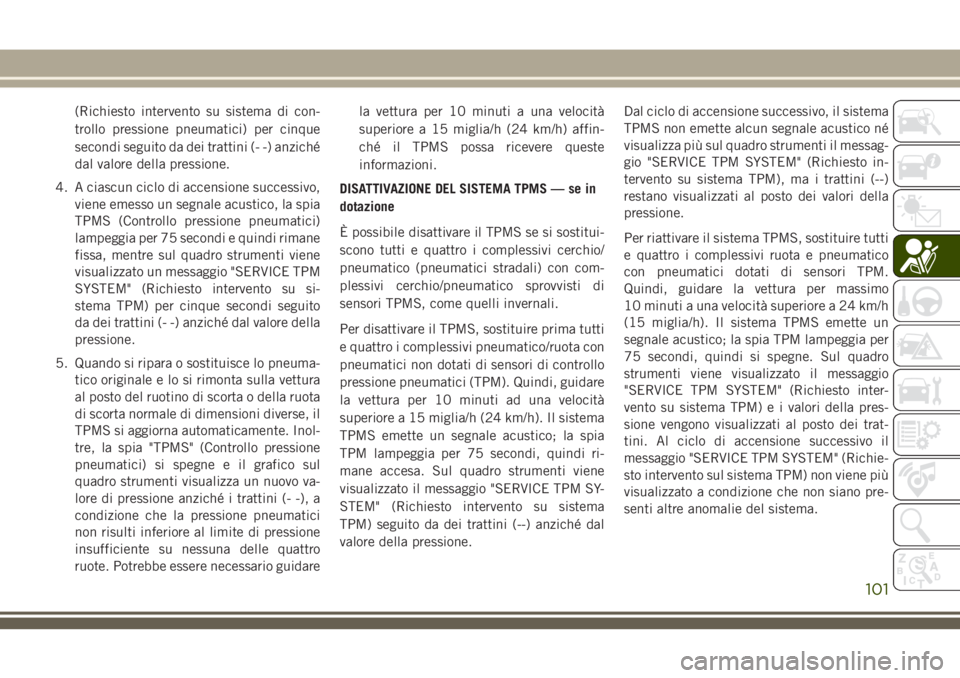

(Richiesto intervento su sistema di con-
trollo pressione pneumatici) per cinque
secondi seguito da dei trattini (- -) anziché
dal valore della pressione.
4. A ciascun ciclo di accensione successivo,
viene emesso un segnale acustico, la spia
TPMS (Controllo pressione pneumatici)
lampeggia per 75 secondi e quindi rimane
fissa, mentre sul quadro strumenti viene
visualizzato un messaggio "SERVICE TPM
SYSTEM" (Richiesto intervento su si-
stema TPM) per cinque secondi seguito
da dei trattini (- -) anziché dal valore della
pressione.
5. Quando si ripara o sostituisce lo pneuma-
tico originale e lo si rimonta sulla vettura
al posto del ruotino di scorta o della ruota
di scorta normale di dimensioni diverse, il
TPMS si aggiorna automaticamente. Inol-
tre, la spia "TPMS" (Controllo pressione
pneumatici) si spegne e il grafico sul
quadro strumenti visualizza un nuovo va-
lore di pressione anziché i trattini (- -), a
condizione che la pressione pneumatici
non risulti inferiore al limite di pressione
insufficiente su nessuna delle quattro
ruote. Potrebbe essere necessario guidarela vettura per 10 minuti a una velocità
superiore a 15 miglia/h (24 km/h) affin-
ché il TPMS possa ricevere queste
informazioni.
DISATTIVAZIONE DEL SISTEMA TPMS — se in
dotazione
È possibile disattivare il TPMS se si sostitui-
scono tutti e quattro i complessivi cerchio/
pneumatico (pneumatici stradali) con com-
plessivi cerchio/pneumatico sprovvisti di
sensori TPMS, come quelli invernali.
Per disattivare il TPMS, sostituire prima tutti
e quattro i complessivi pneumatico/ruota con
pneumatici non dotati di sensori di controllo
pressione pneumatici (TPM). Quindi, guidare
la vettura per 10 minuti ad una velocità
superiore a 15 miglia/h (24 km/h). Il sistema
TPMS emette un segnale acustico; la spia
TPM lampeggia per 75 secondi, quindi ri-
mane accesa. Sul quadro strumenti viene
visualizzato il messaggio "SERVICE TPM SY-
STEM" (Richiesto intervento su sistema
TPM) seguito da dei trattini (--) anziché dal
valore della pressione.Dal ciclo di accensione successivo, il sistema
TPMS non emette alcun segnale acustico né
visualizza più sul quadro strumenti il messag-
gio "SERVICE TPM SYSTEM" (Richiesto in-
tervento su sistema TPM), ma i trattini (--)
restano visualizzati al posto dei valori della
pressione.
Per riattivare il sistema TPMS, sostituire tutti
e quattro i complessivi ruota e pneumatico
con pneumatici dotati di sensori TPM.
Quindi, guidare la vettura per massimo
10 minuti a una velocità superiore a 24 km/h
(15 miglia/h). Il sistema TPMS emette un
segnale acustico; la spia TPM lampeggia per
75 secondi, quindi si spegne. Sul quadro
strumenti viene visualizzato il messaggio
"SERVICE TPM SYSTEM" (Richiesto inter-
vento su sistema TPM) e i valori della pres-
sione vengono visualizzati al posto dei trat-
tini. Al ciclo di accensione successivo il
messaggio "SERVICE TPM SYSTEM" (Richie-
sto intervento sul sistema TPM) non viene più
visualizzato a condizione che non siano pre-
senti altre anomalie del sistema.
101

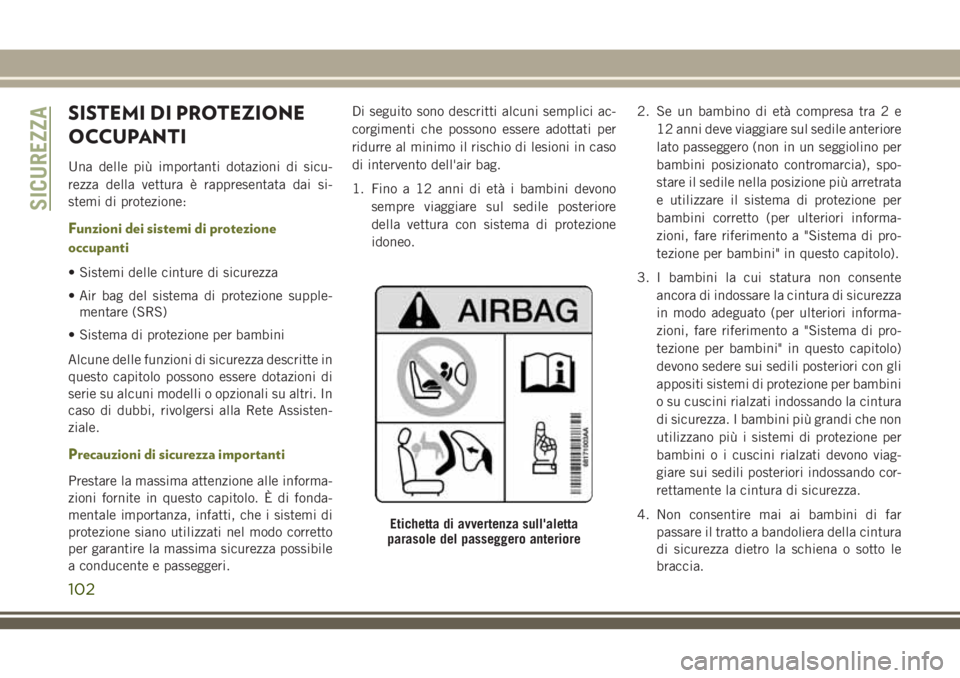

SISTEMI DI PROTEZIONE
OCCUPANTI
Una delle più importanti dotazioni di sicu-
rezza della vettura è rappresentata dai si-
stemi di protezione:
Funzioni dei sistemi di protezione
occupanti
• Sistemi delle cinture di sicurezza
• Air bag del sistema di protezione supple-
mentare (SRS)
• Sistema di protezione per bambini
Alcune delle funzioni di sicurezza descritte in
questo capitolo possono essere dotazioni di
serie su alcuni modelli o opzionali su altri. In
caso di dubbi, rivolgersi alla Rete Assisten-
ziale.
Precauzioni di sicurezza importanti
Prestare la massima attenzione alle informa-
zioni fornite in questo capitolo. È di fonda-
mentale importanza, infatti, che i sistemi di
protezione siano utilizzati nel modo corretto
per garantire la massima sicurezza possibile
a conducente e passeggeri.Di seguito sono descritti alcuni semplici ac-
corgimenti che possono essere adottati per
ridurre al minimo il rischio di lesioni in caso
di intervento dell'air bag.
1. Fino a 12 anni di età i bambini devono
sempre viaggiare sul sedile posteriore
della vettura con sistema di protezione
idoneo.2. Se un bambino di età compresa tra 2 e
12 anni deve viaggiare sul sedile anteriore
lato passeggero (non in un seggiolino per
bambini posizionato contromarcia), spo-
stare il sedile nella posizione più arretrata
e utilizzare il sistema di protezione per
bambini corretto (per ulteriori informa-
zioni, fare riferimento a "Sistema di pro-
tezione per bambini" in questo capitolo).
3. I bambini la cui statura non consente
ancora di indossare la cintura di sicurezza
in modo adeguato (per ulteriori informa-
zioni, fare riferimento a "Sistema di pro-
tezione per bambini" in questo capitolo)
devono sedere sui sedili posteriori con gli
appositi sistemi di protezione per bambini
o su cuscini rialzati indossando la cintura
di sicurezza. I bambini più grandi che non
utilizzano più i sistemi di protezione per
bambini o i cuscini rialzati devono viag-
giare sui sedili posteriori indossando cor-
rettamente la cintura di sicurezza.
4. Non consentire mai ai bambini di far
passare il tratto a bandoliera della cintura
di sicurezza dietro la schiena o sotto le
braccia.
Etichetta di avvertenza sull'aletta
parasole del passeggero anteriore
SICUREZZA
102

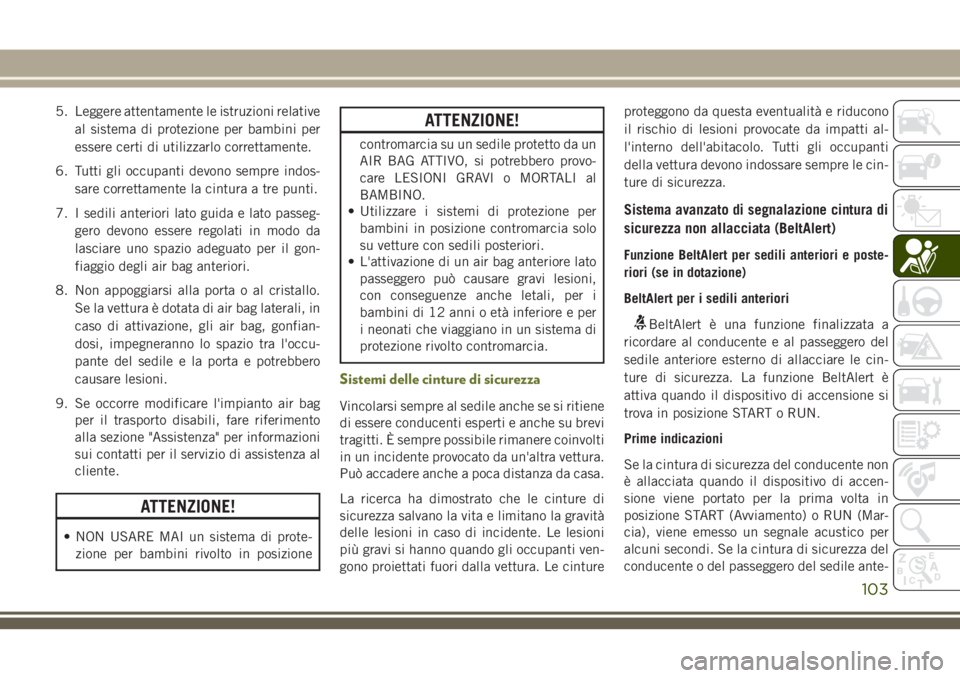

5. Leggere attentamente le istruzioni relative
al sistema di protezione per bambini per
essere certi di utilizzarlo correttamente.
6. Tutti gli occupanti devono sempre indos-
sare correttamente la cintura a tre punti.
7. I sedili anteriori lato guida e lato passeg-
gero devono essere regolati in modo da
lasciare uno spazio adeguato per il gon-
fiaggio degli air bag anteriori.
8. Non appoggiarsi alla porta o al cristallo.
Se la vettura è dotata di air bag laterali, in
caso di attivazione, gli air bag, gonfian-
dosi, impegneranno lo spazio tra l'occu-
pante del sedile e la porta e potrebbero
causare lesioni.
9. Se occorre modificare l'impianto air bag
per il trasporto disabili, fare riferimento
alla sezione "Assistenza" per informazioni
sui contatti per il servizio di assistenza al
cliente.
ATTENZIONE!
• NON USARE MAI un sistema di prote-
zione per bambini rivolto in posizione
ATTENZIONE!
contromarcia su un sedile protetto da un
AIR BAG ATTIVO, si potrebbero provo-
care LESIONI GRAVI o MORTALI al
BAMBINO.
• Utilizzare i sistemi di protezione per
bambini in posizione contromarcia solo
su vetture con sedili posteriori.
• L'attivazione di un air bag anteriore lato
passeggero può causare gravi lesioni,
con conseguenze anche letali, per i
bambini di 12 anni o età inferiore e per
i neonati che viaggiano in un sistema di
protezione rivolto contromarcia.
Sistemi delle cinture di sicurezza
Vincolarsi sempre al sedile anche se si ritiene
di essere conducenti esperti e anche su brevi
tragitti. È sempre possibile rimanere coinvolti
in un incidente provocato da un'altra vettura.
Può accadere anche a poca distanza da casa.
La ricerca ha dimostrato che le cinture di
sicurezza salvano la vita e limitano la gravità
delle lesioni in caso di incidente. Le lesioni
più gravi si hanno quando gli occupanti ven-
gono proiettati fuori dalla vettura. Le cintureproteggono da questa eventualità e riducono
il rischio di lesioni provocate da impatti al-
l'interno dell'abitacolo. Tutti gli occupanti
della vettura devono indossare sempre le cin-
ture di sicurezza.
Sistema avanzato di segnalazione cintura di
sicurezza non allacciata (BeltAlert)
Funzione BeltAlert per sedili anteriori e poste-
riori (se in dotazione)
BeltAlert per i sedili anteriori
BeltAlert è una funzione finalizzata a
ricordare al conducente e al passeggero del
sedile anteriore esterno di allacciare le cin-
ture di sicurezza. La funzione BeltAlert è
attiva quando il dispositivo di accensione si
trova in posizione START o RUN.
Prime indicazioni
Se la cintura di sicurezza del conducente non
è allacciata quando il dispositivo di accen-
sione viene portato per la prima volta in
posizione START (Avviamento) o RUN (Mar-
cia), viene emesso un segnale acustico per
alcuni secondi. Se la cintura di sicurezza del
conducente o del passeggero del sedile ante-
103

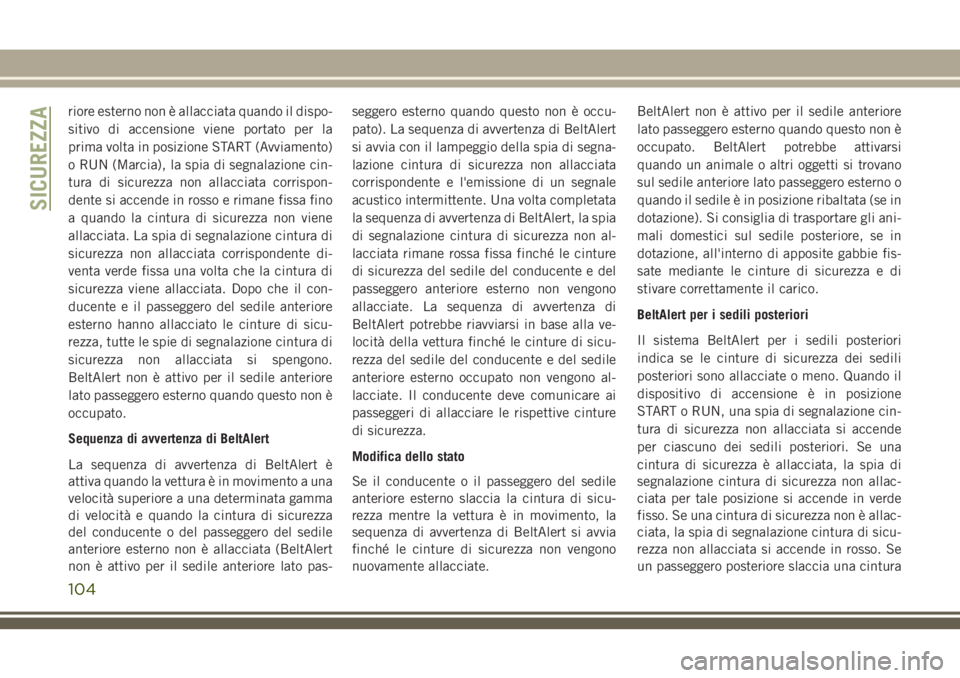

riore esterno non è allacciata quando il dispo-
sitivo di accensione viene portato per la
prima volta in posizione START (Avviamento)
o RUN (Marcia), la spia di segnalazione cin-
tura di sicurezza non allacciata corrispon-
dente si accende in rosso e rimane fissa fino
a quando la cintura di sicurezza non viene
allacciata. La spia di segnalazione cintura di
sicurezza non allacciata corrispondente di-
venta verde fissa una volta che la cintura di
sicurezza viene allacciata. Dopo che il con-
ducente e il passeggero del sedile anteriore
esterno hanno allacciato le cinture di sicu-
rezza, tutte le spie di segnalazione cintura di
sicurezza non allacciata si spengono.
BeltAlert non è attivo per il sedile anteriore
lato passeggero esterno quando questo non è
occupato.
Sequenza di avvertenza di BeltAlert
La sequenza di avvertenza di BeltAlert è
attiva quando la vettura è in movimento a una
velocità superiore a una determinata gamma
di velocità e quando la cintura di sicurezza
del conducente o del passeggero del sedile
anteriore esterno non è allacciata (BeltAlert
non è attivo per il sedile anteriore lato pas-seggero esterno quando questo non è occu-
pato). La sequenza di avvertenza di BeltAlert
si avvia con il lampeggio della spia di segna-
lazione cintura di sicurezza non allacciata
corrispondente e l'emissione di un segnale
acustico intermittente. Una volta completata
la sequenza di avvertenza di BeltAlert, la spia
di segnalazione cintura di sicurezza non al-
lacciata rimane rossa fissa finché le cinture
di sicurezza del sedile del conducente e del
passeggero anteriore esterno non vengono
allacciate. La sequenza di avvertenza di
BeltAlert potrebbe riavviarsi in base alla ve-
locità della vettura finché le cinture di sicu-
rezza del sedile del conducente e del sedile
anteriore esterno occupato non vengono al-
lacciate. Il conducente deve comunicare ai
passeggeri di allacciare le rispettive cinture
di sicurezza.
Modifica dello stato
Se il conducente o il passeggero del sedile
anteriore esterno slaccia la cintura di sicu-
rezza mentre la vettura è in movimento, la
sequenza di avvertenza di BeltAlert si avvia
finché le cinture di sicurezza non vengono
nuovamente allacciate.BeltAlert non è attivo per il sedile anteriore
lato passeggero esterno quando questo non è
occupato. BeltAlert potrebbe attivarsi
quando un animale o altri oggetti si trovano
sul sedile anteriore lato passeggero esterno o
quando il sedile è in posizione ribaltata (se in
dotazione). Si consiglia di trasportare gli ani-
mali domestici sul sedile posteriore, se in
dotazione, all'interno di apposite gabbie fis-
sate mediante le cinture di sicurezza e di
stivare correttamente il carico.
BeltAlert per i sedili posteriori
Il sistema BeltAlert per i sedili posteriori
indica se le cinture di sicurezza dei sedili
posteriori sono allacciate o meno. Quando il
dispositivo di accensione è in posizione
START o RUN, una spia di segnalazione cin-
tura di sicurezza non allacciata si accende
per ciascuno dei sedili posteriori. Se una
cintura di sicurezza è allacciata, la spia di
segnalazione cintura di sicurezza non allac-
ciata per tale posizione si accende in verde
fisso. Se una cintura di sicurezza non è allac-
ciata, la spia di segnalazione cintura di sicu-
rezza non allacciata si accende in rosso. Se
un passeggero posteriore slaccia una cintura
SICUREZZA
104

di sicurezza che all'inizio era allacciata, viene
emesso un segnale acustico e la spia di
segnalazione cintura di sicurezza non allac-
ciata passa da verde a rosso lampeggiante.
Ciò indica al conducente di arrestare la vet-
tura fino a quando la cintura di sicurezza del
passeggero posteriore non viene nuovamente
riallacciata. Dopo che il conducente e il pas-
seggero del sedile anteriore esterno hanno
allacciato le cinture di sicurezza, tutte le spie
di segnalazione cintura di sicurezza non al-
lacciata si spengono.
Il sistema BeltAlert può essere abilitato o
disabilitato dalla Rete Assistenziale di zona.
FCA USA LLC sconsiglia la disattivazione del
sistema BeltAlert.
NOTA:
Se BeltAlert è stato disattivato, la spia di
segnalazione cintura di sicurezza non allac-
ciata si accende e rimane accesa fino a
quando le cinture di sicurezza del condu-
cente e del passeggero anteriore esterno non

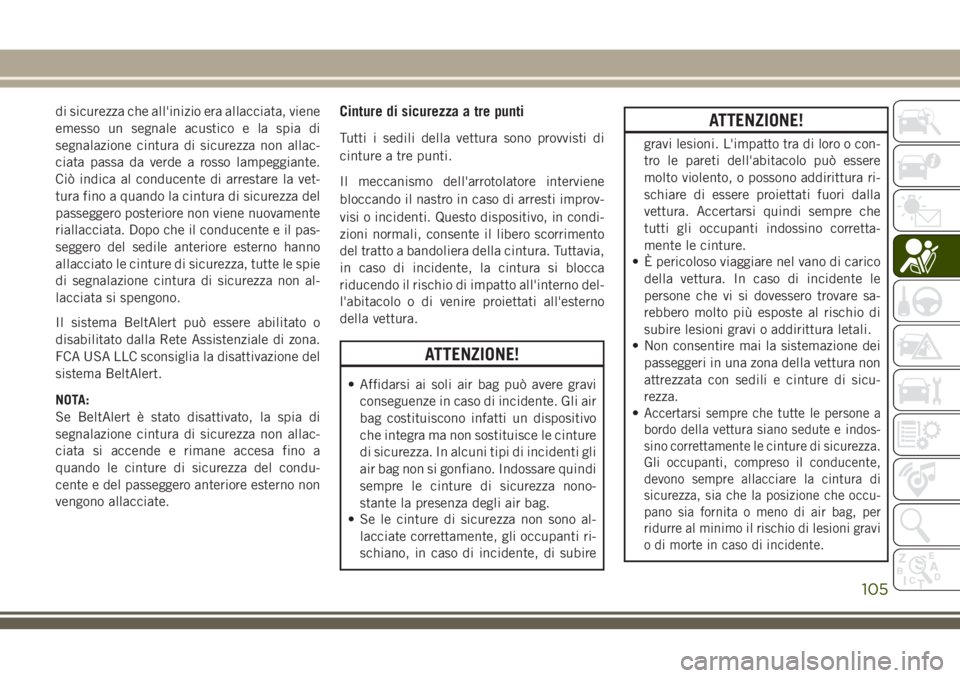

vengono allacciate.Cinture di sicurezza a tre punti
Tutti i sedili della vettura sono provvisti di
cinture a tre punti.
Il meccanismo dell'arrotolatore interviene
bloccando il nastro in caso di arresti improv-
visi o incidenti. Questo dispositivo, in condi-
zioni normali, consente il libero scorrimento
del tratto a bandoliera della cintura. Tuttavia,
in caso di incidente, la cintura si blocca
riducendo il rischio di impatto all'interno del-
l'abitacolo o di venire proiettati all'esterno
della vettura.
ATTENZIONE!
• Affidarsi ai soli air bag può avere gravi
conseguenze in caso di incidente. Gli air
bag costituiscono infatti un dispositivo
che integra ma non sostituisce le cinture
di sicurezza. In alcuni tipi di incidenti gli
air bag non si gonfiano. Indossare quindi
sempre le cinture di sicurezza nono-
stante la presenza degli air bag.
• Se le cinture di sicurezza non sono al-
lacciate correttamente, gli occupanti ri-
schiano, in caso di incidente, di subire
ATTENZIONE!
gravi lesioni. L'impatto tra di loro o con-
tro le pareti dell'abitacolo può essere
molto violento, o possono addirittura ri-
schiare di essere proiettati fuori dalla
vettura. Accertarsi quindi sempre che
tutti gli occupanti indossino corretta-
mente le cinture.
• È pericoloso viaggiare nel vano di carico
della vettura. In caso di incidente le
persone che vi si dovessero trovare sa-
rebbero molto più esposte al rischio di
subire lesioni gravi o addirittura letali.
• Non consentire mai la sistemazione dei
passeggeri in una zona della vettura non
attrezzata con sedili e cinture di sicu-
rezza.
•
Accertarsi sempre che tutte le persone a
bordo della vettura siano sedute e indos-
sino correttamente le cinture di sicurezza.
Gli occupanti, compreso il conducente,
devono sempre allacciare la cintura di
sicurezza, sia che la posizione che occu-
pano sia fornita o meno di air bag, per
ridurre al minimo il rischio di lesioni gravi
o di morte in caso di incidente.
105

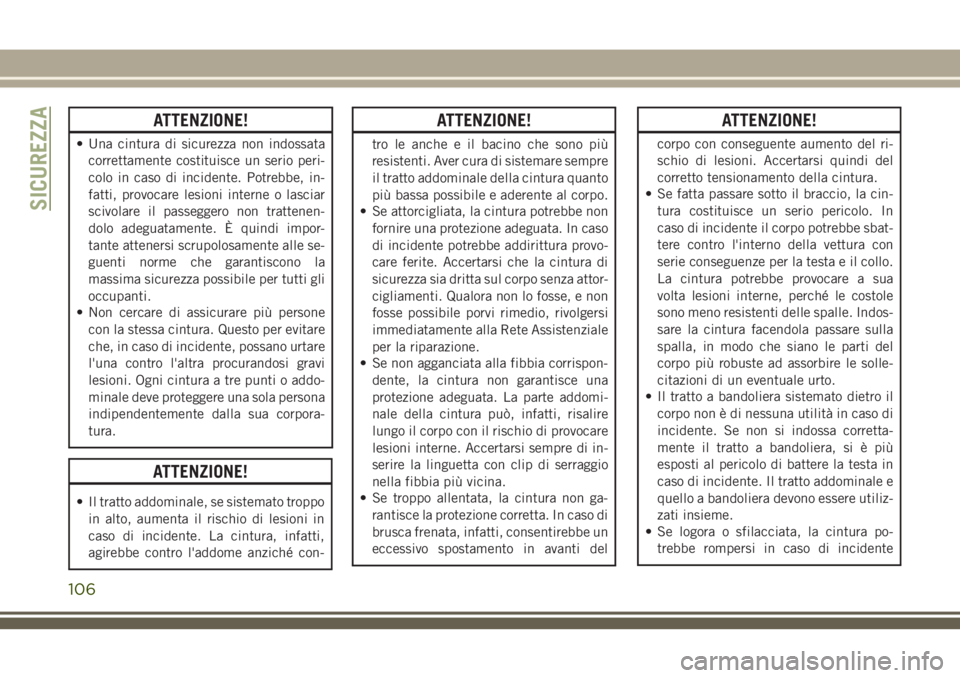

ATTENZIONE!
• Una cintura di sicurezza non indossata
correttamente costituisce un serio peri-
colo in caso di incidente. Potrebbe, in-
fatti, provocare lesioni interne o lasciar
scivolare il passeggero non trattenen-
dolo adeguatamente. È quindi impor-
tante attenersi scrupolosamente alle se-
guenti norme che garantiscono la
massima sicurezza possibile per tutti gli
occupanti.
• Non cercare di assicurare più persone
con la stessa cintura. Questo per evitare
che, in caso di incidente, possano urtare
l'una contro l'altra procurandosi gravi
lesioni. Ogni cintura a tre punti o addo-
minale deve proteggere una sola persona
indipendentemente dalla sua corpora-
tura.
ATTENZIONE!
• Il tratto addominale, se sistemato troppo
in alto, aumenta il rischio di lesioni in
caso di incidente. La cintura, infatti,
agirebbe contro l'addome anziché con-
ATTENZIONE!
tro le anche e il bacino che sono più
resistenti. Aver cura di sistemare sempre
il tratto addominale della cintura quanto
più bassa possibile e aderente al corpo.
• Se attorcigliata, la cintura potrebbe non
fornire una protezione adeguata. In caso
di incidente potrebbe addirittura provo-
care ferite. Accertarsi che la cintura di
sicurezza sia dritta sul corpo senza attor-
cigliamenti. Qualora non lo fosse, e non
fosse possibile porvi rimedio, rivolgersi
immediatamente alla Rete Assistenziale
per la riparazione.
• Se non agganciata alla fibbia corrispon-
dente, la cintura non garantisce una
protezione adeguata. La parte addomi-
nale della cintura può, infatti, risalire
lungo il corpo con il rischio di provocare
lesioni interne. Accertarsi sempre di in-
serire la linguetta con clip di serraggio
nella fibbia più vicina.
• Se troppo allentata, la cintura non ga-
rantisce la protezione corretta. In caso di
brusca frenata, infatti, consentirebbe un
eccessivo spostamento in avanti del
ATTENZIONE!
corpo con conseguente aumento del ri-
schio di lesioni. Accertarsi quindi del
corretto tensionamento della cintura.
• Se fatta passare sotto il braccio, la cin-
tura costituisce un serio pericolo. In
caso di incidente il corpo potrebbe sbat-
tere contro l'interno della vettura con
serie conseguenze per la testa e il collo.
La cintura potrebbe provocare a sua
volta lesioni interne, perché le costole
sono meno resistenti delle spalle. Indos-
sare la cintura facendola passare sulla
spalla, in modo che siano le parti del
corpo più robuste ad assorbire le solle-
citazioni di un eventuale urto.
• Il tratto a bandoliera sistemato dietro il
corpo non è di nessuna utilità in caso di
incidente. Se non si indossa corretta-
mente il tratto a bandoliera, si è più
esposti al pericolo di battere la testa in
caso di incidente. Il tratto addominale e
quello a bandoliera devono essere utiliz-
zati insieme.
• Se logora o sfilacciata, la cintura po-
trebbe rompersi in caso di incidente
SICUREZZA
106

ATTENZIONE!
lasciando chi la indossa senza prote-
zione. Controllare periodicamente le
cinture di sicurezza e i relativi accessori
per accertarsi che i nastri non siano
tagliati o sfilacciati o che non esistano
elementi allentati. I particolari danneg-
giati devono essere sostituiti immediata-
mente. Non tentare di smontare o modi-
ficare il sistema della cintura di
sicurezza. Dopo un incidente, i gruppi
pretensionatori cinture devono essere
sostituiti.
Istruzioni per l'uso delle cinture a tre punti
1. Entrare in vettura e chiudere la porta.
Regolare il sedile nella posizione
desiderata.
2. La linguetta con clip di serraggio della
cintura di sicurezza si trova sopra lo schie-
nale del sedile anteriore o vicino alla po-
sizione del braccio sul sedile posteriore
(sulle vetture dotate di sedile posteriore).
Afferrare la linguetta con clip di serraggioed estrarre la cintura. Far scorrere la lin-
guetta con clip di serraggio sulla cintura
in modo da avvolgere l'addome.
3. A questo punto inserire la linguetta con
clip di serraggio nella fibbia fino ad avver-
tire lo scatto che indica il blocco.4. Sistemare il tratto addominale della cin-
tura in modo che sia quanto più in basso,
al di sotto dell'addome, e il più aderente
possibile. Per mettere in tensione il tratto
addominale della cintura, tirare legger-
mente verso l'alto il tratto a bandoliera.
Estrazione della linguetta con clip di
serraggio
1 — Fibbia della cintura di sicurezza
2 — Linguetta con clip di serraggio
della cintura di sicurezza
Inserimento della linguetta con clip di
serraggio nella fibbia
1 – Inserire la linguetta con clip di ser-
raggio nella fibbia finché non si avverte
uno scatto.
107

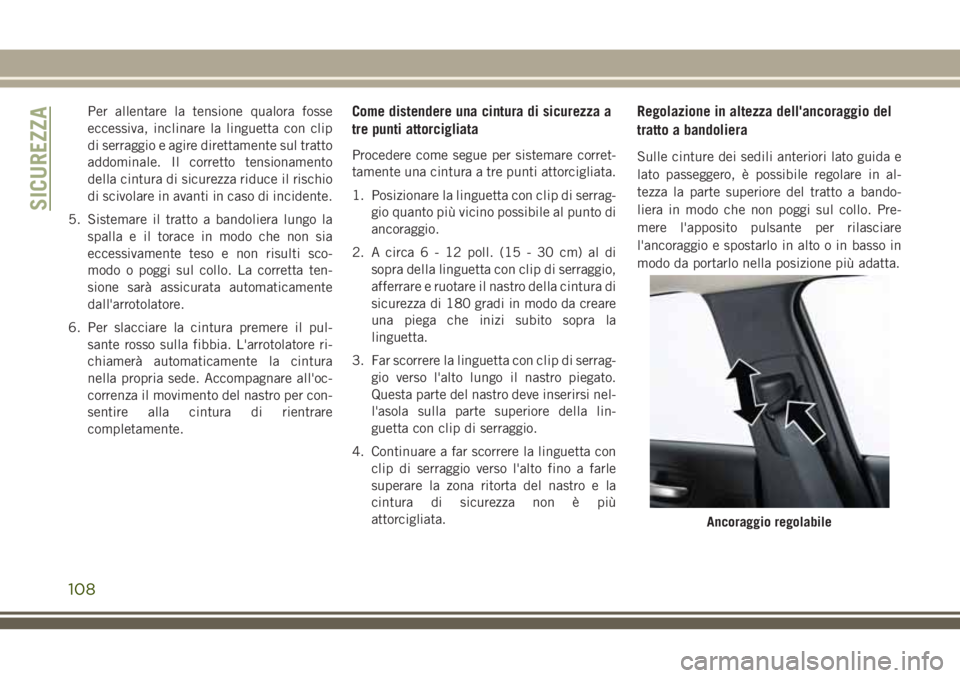

Per allentare la tensione qualora fosse
eccessiva, inclinare la linguetta con clip
di serraggio e agire direttamente sul tratto
addominale. Il corretto tensionamento
della cintura di sicurezza riduce il rischio
di scivolare in avanti in caso di incidente.
5. Sistemare il tratto a bandoliera lungo la
spalla e il torace in modo che non sia
eccessivamente teso e non risulti sco-
modo o poggi sul collo. La corretta ten-
sione sarà assicurata automaticamente
dall'arrotolatore.
6. Per slacciare la cintura premere il pul-
sante rosso sulla fibbia. L'arrotolatore ri-
chiamerà automaticamente la cintura
nella propria sede. Accompagnare all'oc-
correnza il movimento del nastro per con-
sentire alla cintura di rientrare
completamente.Come distendere una cintura di sicurezza a
tre punti attorcigliata
Procedere come segue per sistemare corret-
tamente una cintura a tre punti attorcigliata.
1. Posizionare la linguetta con clip di serrag-
gio quanto più vicino possibile al punto di
ancoraggio.
2. A circa6-12poll. (15 - 30 cm) al di
sopra della linguetta con clip di serraggio,
afferrare e ruotare il nastro della cintura di
sicurezza di 180 gradi in modo da creare
una piega che inizi subito sopra la
linguetta.
3. Far scorrere la linguetta con clip di serrag-
gio verso l'alto lungo il nastro piegato.
Questa parte del nastro deve inserirsi nel-
l'asola sulla parte superiore della lin-
guetta con clip di serraggio.
4. Continuare a far scorrere la linguetta con
clip di serraggio verso l'alto fino a farle
superare la zona ritorta del nastro e la
cintura di sicurezza non è più
attorcigliata.
Regolazione in altezza dell'ancoraggio del
tratto a bandoliera
Sulle cinture dei sedili anteriori lato guida e
lato passeggero, è possibile regolare in al-
tezza la parte superiore del tratto a bando-
liera in modo che non poggi sul collo. Pre-
mere l'apposito pulsante per rilasciare
l'ancoraggio e spostarlo in alto o in basso in
modo da portarlo nella posizione più adatta.
Ancoraggio regolabile
SICUREZZA
108
