JEEP CHEROKEE 2018 Návod k použití a údržbě (in Czech)

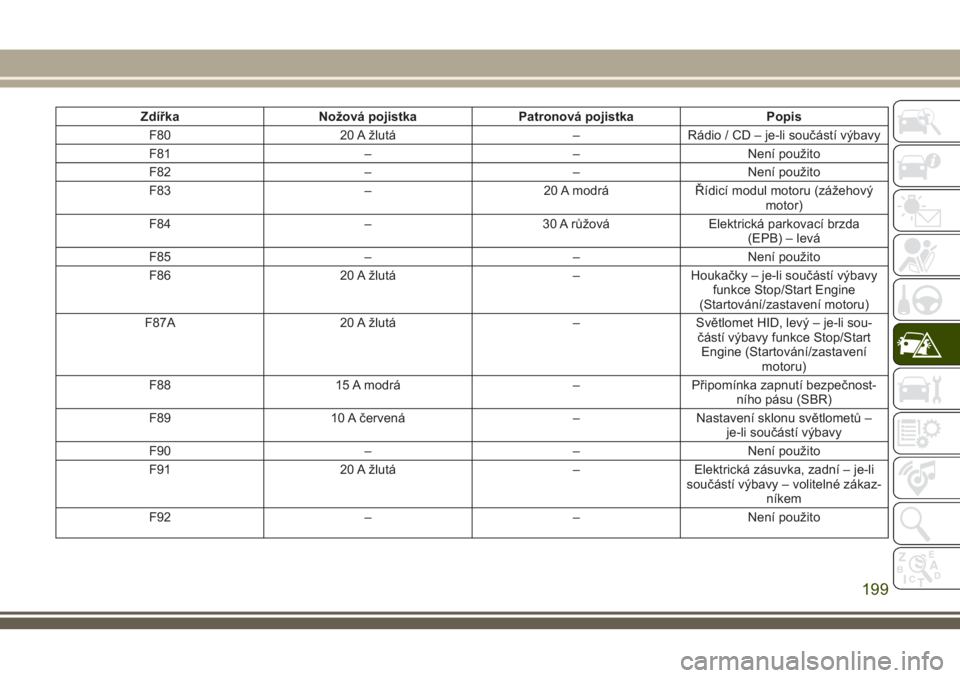

Zdířka Nožová pojistka Patronová pojistka Popis
F80 20 A žlutá – Rádio / CD – je-li součástí výbavy
F81 – – Není použito
F82 – – Není použito
F83 – 20 A modrá Řídicí modul motoru (zážehový
motor)
F84 – 30 A růžová Elektrická parkovací brzda
(EPB) – levá
F85 – – Není použito
F86 20 A žlutá – Houkačky – je-li součástí výbavy
funkce Stop/Start Engine
(Startování/zastavení motoru)
F87A 20 A žlutá – Světlomet HID, levý – je-li sou-
částí výbavy funkce Stop/Start
Engine (Startování/zastavení
motoru)
F88 15 A modrá – Připomínka zapnutí bezpečnost-
ního pásu (SBR)
F89 10 A červená – Nastavení sklonu světlometů –
je-li součástí výbavy
F90 – – Není použito
F91 20 A žlutá – Elektrická zásuvka, zadní – je-li
součástí výbavy – volitelné zákaz-
níkem
F92 – – Není použito
199

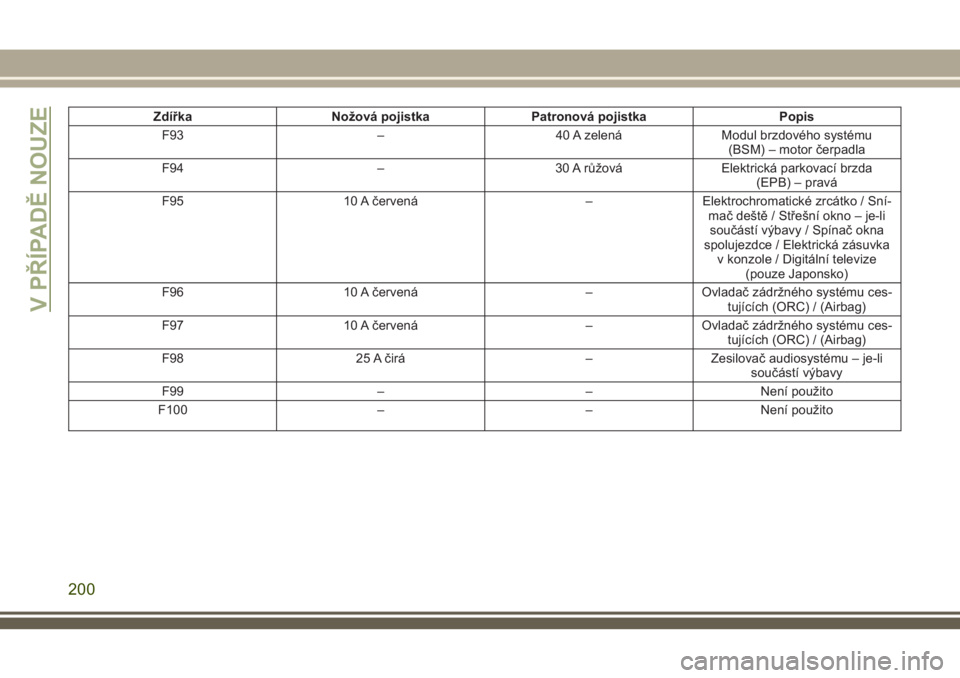

Zdířka Nožová pojistka Patronová pojistka Popis
F93 – 40 A zelená Modul brzdového systému
(BSM) – motor čerpadla
F94 – 30 A růžová Elektrická parkovací brzda
(EPB) – pravá
F95 10 A červená – Elektrochromatické zrcátko / Sní-
mač deště / Střešní okno – je-li
součástí výbavy / Spínač okna
spolujezdce / Elektrická zásuvka
v konzole / Digitální televize
(pouze Japonsko)
F96 10 A červená – Ovladač zádržného systému ces-
tujících (ORC) / (Airbag)
F97 10 A červená – Ovladač zádržného systému ces-
tujících (ORC) / (Airbag)
F98 25 A čirá – Zesilovač audiosystému – je-li
součástí výbavy
F99 – – Není použito
F100 – – Není použito
V PŘÍPADĚ NOUZE
200

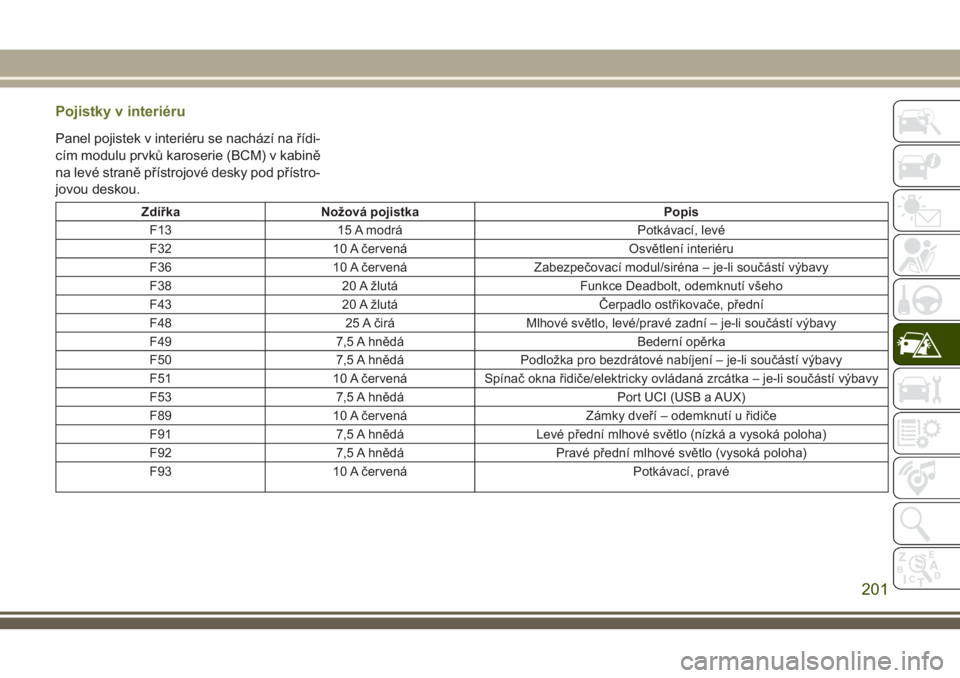

Pojistky v interiéru
Panel pojistek v interiéru se nachází na řídi-
cím modulu prvků karoserie (BCM) v kabině
na levé straně přístrojové desky pod přístro-
jovou deskou.
Zdířka Nožová pojistka Popis
F13 15 A modrá Potkávací, levé
F32 10 A červená Osvětlení interiéru
F36 10 A červená Zabezpečovací modul/siréna – je-li součástí výbavy
F38 20 A žlutá Funkce Deadbolt, odemknutí všeho
F43 20 A žlutá Čerpadlo ostřikovače, přední
F48 25 A čirá Mlhové světlo, levé/pravé zadní – je-li součástí výbavy
F49 7,5 A hnědá Bederní opěrka
F50 7,5 A hnědá Podložka pro bezdrátové nabíjení – je-li součástí výbavy
F51 10 A červená Spínač okna řidiče/elektricky ovládaná zrcátka – je-li součástí výbavy
F53 7,5 A hnědá Port UCI (USB a AUX)
F89 10 A červená Zámky dveří – odemknutí u řidiče
F91 7,5 A hnědá Levé přední mlhové světlo (nízká a vysoká poloha)
F92 7,5 A hnědá Pravé přední mlhové světlo (vysoká poloha)
F93 10 A červená Potkávací, pravé
201

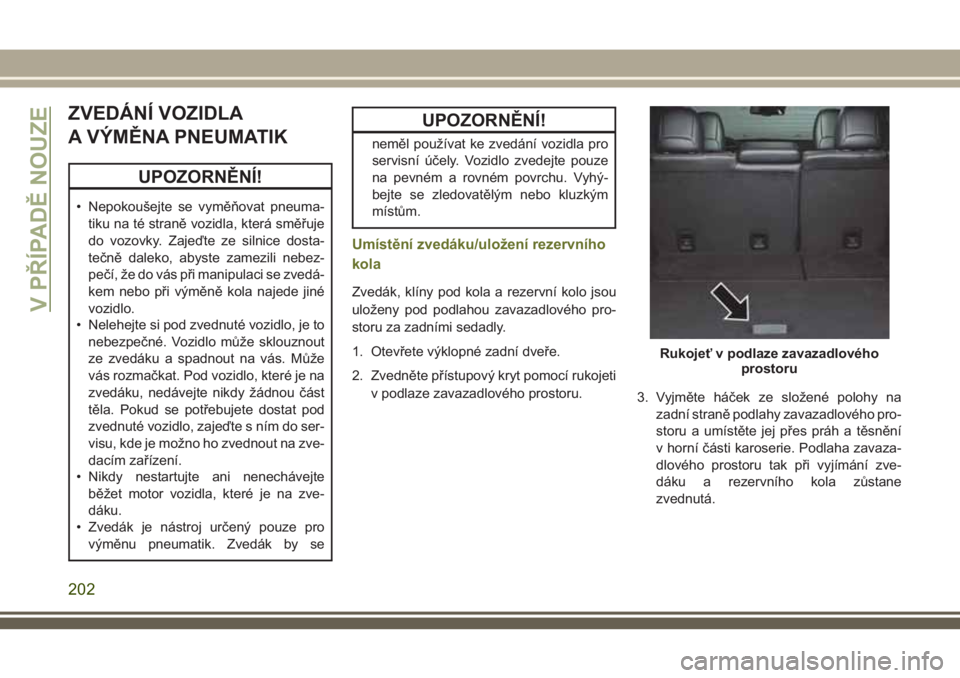

ZVEDÁNÍ VOZIDLA
A VÝMĚNA PNEUMATIK
UPOZORNĚNÍ!
• Nepokoušejte se vyměňovat pneuma-
tiku na té straně vozidla, která směřuje
do vozovky. Zajeďte ze silnice dosta-
tečně daleko, abyste zamezili nebez-
pečí, že do vás při manipulaci se zvedá-
kem nebo při výměně kola najede jiné
vozidlo.
• Nelehejte si pod zvednuté vozidlo, je to
nebezpečné. Vozidlo může sklouznout
ze zvedáku a spadnout na vás. Může
vás rozmačkat. Pod vozidlo, které je na
zvedáku, nedávejte nikdy žádnou část
těla. Pokud se potřebujete dostat pod
zvednuté vozidlo, zajeďte s ním do ser-
visu, kde je možno ho zvednout na zve-
dacím zařízení.
• Nikdy nestartujte ani nenechávejte
běžet motor vozidla, které je na zve-
dáku.
• Zvedák je nástroj určený pouze pro
výměnu pneumatik. Zvedák by se
UPOZORNĚNÍ!
neměl používat ke zvedání vozidla pro
servisní účely. Vozidlo zvedejte pouze
na pevném a rovném povrchu. Vyhý-
bejte se zledovatělým nebo kluzkým
místům.
Umístění zvedáku/uložení rezervního
kola
Zvedák, klíny pod kola a rezervní kolo jsou
uloženy pod podlahou zavazadlového pro-
storu za zadními sedadly.
1. Otevřete výklopné zadní dveře.
2. Zvedněte přístupový kryt pomocí rukojeti
v podlaze zavazadlového prostoru.
3. Vyjměte háček ze složené polohy na
zadní straně podlahy zavazadlového pro-
storu a umístěte jej přes práh a těsnění
v horní části karoserie. Podlaha zavaza-
dlového prostoru tak při vyjímání zve-
dáku a rezervního kola zůstane
zvednutá.
Rukojeť v podlaze zavazadlového
prostoru
V PŘÍPADĚ NOUZE
202

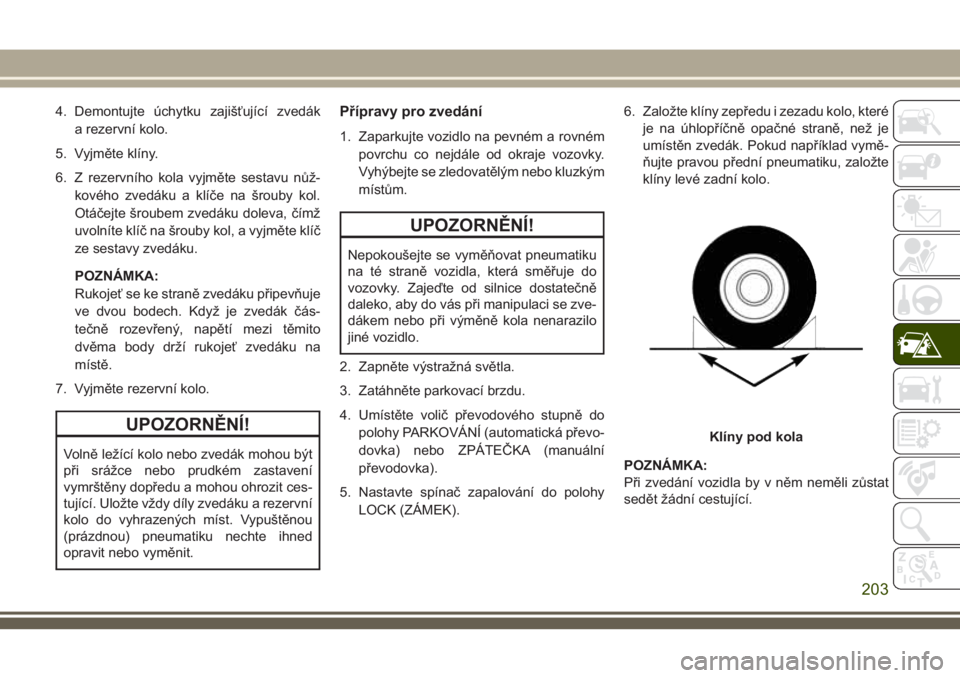

4. Demontujte úchytku zajišťující zvedák
a rezervní kolo.
5. Vyjměte klíny.
6. Z rezervního kola vyjměte sestavu nůž-
kového zvedáku a klíče na šrouby kol.
Otáčejte šroubem zvedáku doleva, čímž
uvolníte klíč na šrouby kol, a vyjměte klíč
ze sestavy zvedáku.
POZNÁMKA:
Rukojeť se ke straně zvedáku připevňuje
ve dvou bodech. Když je zvedák čás-
tečně rozevřený, napětí mezi těmito
dvěma body drží rukojeť zvedáku na
místě.
7. Vyjměte rezervní kolo.
UPOZORNĚNÍ!
Volně ležící kolo nebo zvedák mohou být
při srážce nebo prudkém zastavení
vymrštěny dopředu a mohou ohrozit ces-
tující. Uložte vždy díly zvedáku a rezervní
kolo do vyhrazených míst. Vypuštěnou
(prázdnou) pneumatiku nechte ihned
opravit nebo vyměnit.
Přípravy pro zvedání
1. Zaparkujte vozidlo na pevném a rovném
povrchu co nejdále od okraje vozovky.
Vyhýbejte se zledovatělým nebo kluzkým
místům.
UPOZORNĚNÍ!
Nepokoušejte se vyměňovat pneumatiku
na té straně vozidla, která směřuje do
vozovky. Zajeďte od silnice dostatečně
daleko, aby do vás při manipulaci se zve-
dákem nebo při výměně kola nenarazilo
jiné vozidlo.
2. Zapněte výstražná světla.
3. Zatáhněte parkovací brzdu.
4. Umístěte volič převodového stupně do
polohy PARKOVÁNÍ (automatická převo-
dovka) nebo ZPÁTEČKA (manuální
převodovka).
5. Nastavte spínač zapalování do polohy
LOCK (ZÁMEK).6. Založte klíny zepředu i zezadu kolo, které
je na úhlopříčně opačné straně, než je
umístěn zvedák. Pokud například vymě-
ňujte pravou přední pneumatiku, založte
klíny levé zadní kolo.
POZNÁMKA:
Při zvedání vozidla by v něm neměli zůstat
sedět žádní cestující.
Klíny pod kola
203

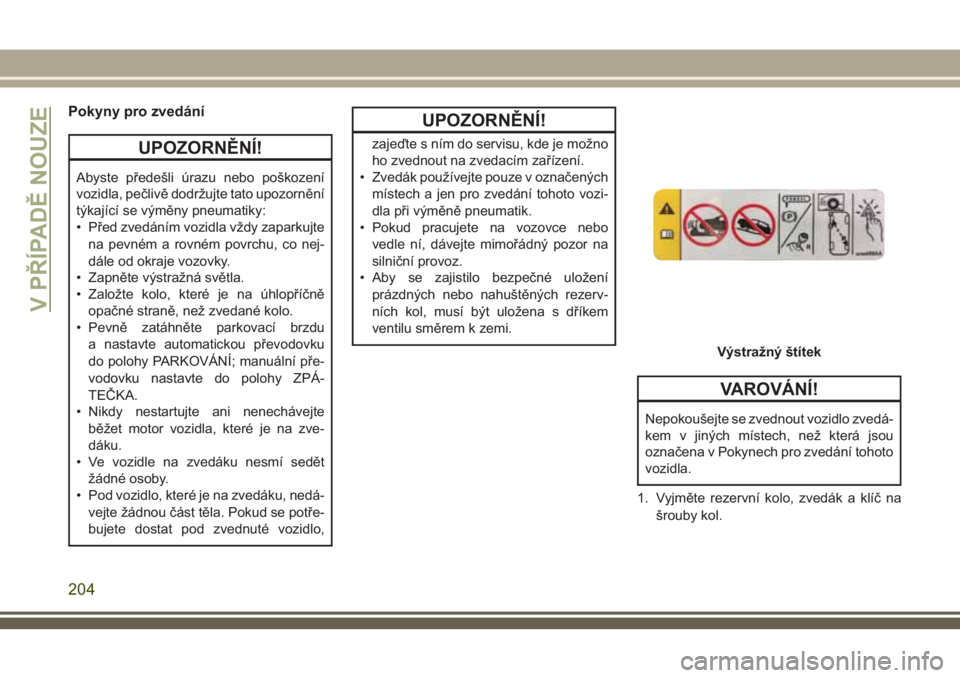

Pokyny pro zvedání
UPOZORNĚNÍ!
Abyste předešli úrazu nebo poškození
vozidla, pečlivě dodržujte tato upozornění
týkající se výměny pneumatiky:
• Před zvedáním vozidla vždy zaparkujte
na pevném a rovném povrchu, co nej-
dále od okraje vozovky.
• Zapněte výstražná světla.
• Založte kolo, které je na úhlopříčně
opačné straně, než zvedané kolo.
• Pevně zatáhněte parkovací brzdu
a nastavte automatickou převodovku
do polohy PARKOVÁNÍ; manuální pře-
vodovku nastavte do polohy ZPÁ-
TEČKA.
• Nikdy nestartujte ani nenechávejte
běžet motor vozidla, které je na zve-
dáku.
• Ve vozidle na zvedáku nesmí sedět
žádné osoby.
• Pod vozidlo, které je na zvedáku, nedá-
vejte žádnou část těla. Pokud se potře-
bujete dostat pod zvednuté vozidlo,
UPOZORNĚNÍ!
zajeďte s ním do servisu, kde je možno
ho zvednout na zvedacím zařízení.
• Zvedák používejte pouze v označených
místech a jen pro zvedání tohoto vozi-
dla při výměně pneumatik.
• Pokud pracujete na vozovce nebo
vedle ní, dávejte mimořádný pozor na
silniční provoz.
• Aby se zajistilo bezpečné uložení
prázdných nebo nahuštěných rezerv-
ních kol, musí být uložena s dříkem
ventilu směrem k zemi.
VAROVÁNÍ!
Nepokoušejte se zvednout vozidlo zvedá-
kem v jiných místech, než která jsou
označena v Pokynech pro zvedání tohoto
vozidla.
1. Vyjměte rezervní kolo, zvedák a klíč na
šrouby kol.
Výstražný štítek
V PŘÍPADĚ NOUZE
204

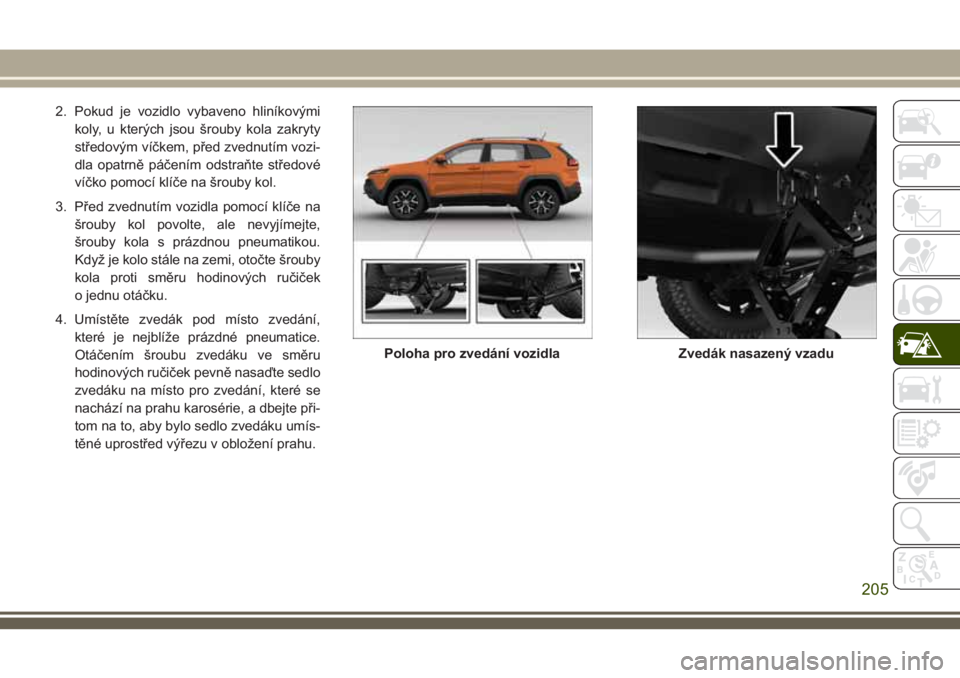

2. Pokud je vozidlo vybaveno hliníkovými
koly, u kterých jsou šrouby kola zakryty
středovým víčkem, před zvednutím vozi-
dla opatrně páčením odstraňte středové
víčko pomocí klíče na šrouby kol.
3. Před zvednutím vozidla pomocí klíče na
šrouby kol povolte, ale nevyjímejte,
šrouby kola s prázdnou pneumatikou.
Když je kolo stále na zemi, otočte šrouby
kola proti směru hodinových ručiček
o jednu otáčku.
4. Umístěte zvedák pod místo zvedání,
které je nejblíže prázdné pneumatice.
Otáčením šroubu zvedáku ve směru
hodinových ručiček pevně nasaďte sedlo
zvedáku na místo pro zvedání, které se
nachází na prahu karosérie, a dbejte při-
tom na to, aby bylo sedlo zvedáku umís-
těné uprostřed výřezu v obložení prahu.
Poloha pro zvedání vozidlaZvedák nasazený vzadu
205

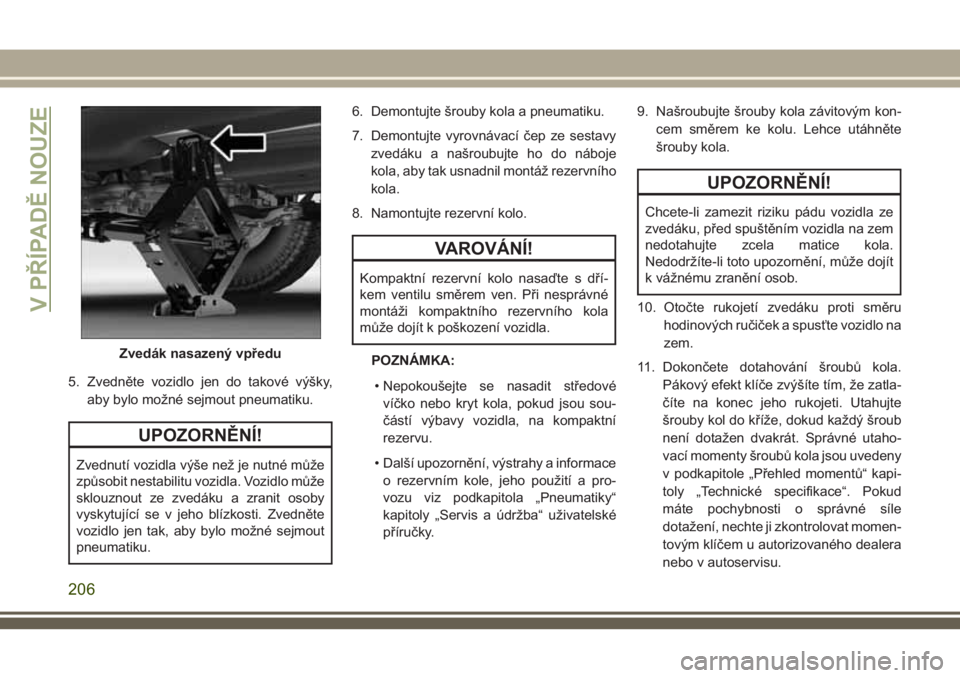

5. Zvedněte vozidlo jen do takové výšky,
aby bylo možné sejmout pneumatiku.
UPOZORNĚNÍ!
Zvednutí vozidla výše než je nutné může
způsobit nestabilitu vozidla. Vozidlo může
sklouznout ze zvedáku a zranit osoby
vyskytující se v jeho blízkosti. Zvedněte
vozidlo jen tak, aby bylo možné sejmout
pneumatiku.6. Demontujte šrouby kola a pneumatiku.
7. Demontujte vyrovnávací čep ze sestavy
zvedáku a našroubujte ho do náboje
kola, aby tak usnadnil montáž rezervního
kola.
8. Namontujte rezervní kolo.
VAROVÁNÍ!
Kompaktní rezervní kolo nasaďte s dří-
kem ventilu směrem ven. Při nesprávné
montáži kompaktního rezervního kola
může dojít k poškození vozidla.
POZNÁMKA:
• Nepokoušejte se nasadit středové
víčko nebo kryt kola, pokud jsou sou-
částí výbavy vozidla, na kompaktní
rezervu.
• Další upozornění, výstrahy a informace
o rezervním kole, jeho použití a pro-
vozu viz podkapitola „Pneumatiky“
kapitoly „Servis a údržba“ uživatelské
příručky.9. Našroubujte šrouby kola závitovým kon-
cem směrem ke kolu. Lehce utáhněte
šrouby kola.
UPOZORNĚNÍ!
Chcete-li zamezit riziku pádu vozidla ze
zvedáku, před spuštěním vozidla na zem
nedotahujte zcela matice kola.
Nedodržíte-li toto upozornění, může dojít
k vážnému zranění osob.
10. Otočte rukojetí zvedáku proti směru
hodinových ručiček a spusťte vozidlo na
zem.
11. Dokončete dotahování šroubů kola.
Pákový efekt klíče zvýšíte tím, že zatla-
číte na konec jeho rukojeti. Utahujte
šrouby kol do kříže, dokud každý šroub
není dotažen dvakrát. Správné utaho-
vací momenty šroubů kola jsou uvedeny
v podkapitole „Přehled momentů“ kapi-
toly „Technické specifikace“. Pokud
máte pochybnosti o správné síle
dotažení, nechte ji zkontrolovat momen-
tovým klíčem u autorizovaného dealera
nebo v autoservisu.
Zvedák nasazený vpředu
V PŘÍPADĚ NOUZE
206

12. Bezpečně uložte zvedák, nářadí, klíny
a prázdnou pneumatiku.
UPOZORNĚNÍ!
Volně ležící kolo nebo zvedák mohou být
při srážce nebo prudkém zastavení
vymrštěny dopředu a mohou ohrozit ces-
tující. Uložte vždy díly zvedáku a rezervní
kolo do vyhrazených míst. Vypuštěnou
(prázdnou) pneumatiku nechte ihned
opravit nebo vyměnit.
Postup výměny
1. Namontujte silniční pneumatiku na
nápravu.
2. Našroubujte zbývající šrouby kola závito-
vým koncem směrem ke kolu. Lehce
utáhněte šrouby kola.
UPOZORNĚNÍ!
Chcete-li zamezit riziku pádu vozidla ze
zvedáku, před spuštěním vozidla na zem
nedotahujte zcela matice kola.
Nedodržíte-li toto upozornění, může dojít
k vážnému zranění osob.
3. Otočte rukojetí zvedáku proti směru hodi-
nových ručiček a spusťte vozidlo na zem.
4. Dokončete dotahování šroubů kola.
Pákový efekt klíče zvýšíte tím, že zatla-
číte na konec jeho rukojeti. Utahujte
šrouby kol do kříže, dokud každý šroub
není dotažen dvakrát. Správné utahovací
momenty šroubů kola jsou uvedeny
v části „Specifikace momentů“ v kapitole
„Technické specifikace“. Pokud máte
pochybnosti o správné síle dotažení,
nechte ji zkontrolovat momentovým klí-
čem u autorizovaného dealera nebo
v autoservisu.5. Spouštějte zvedák, dokud není zcela
uvolněn. Odstraňte klíny umístěné pod
koly. Nasaďte klíč na kola zpět na sestavu
zvedáku a uložte zvedák na místo pro
rezervní kolo. Zajistěte sestavu zvedáku
pomocí úchytek. Před jízdou uvolněte
parkovací brzdu.
6. Po 40 km (25 mílích) zkontrolujte utaho-
vací moment šroubů kol pomocí momen-
tového klíče, aby bylo zajištěno správné
dosednutí všech šroubů na kolo.
Prohlášení o shodě
1. Níže podepsaný Tony Fabiano, zastupu-
jící výrobce, tímto prohlašuje, že níže
popsané strojní zařízení splňuje všechna
relevantní ustanovení:
• Směrnice Evropské komise 2006/
42/ES o strojních zařízeních
207

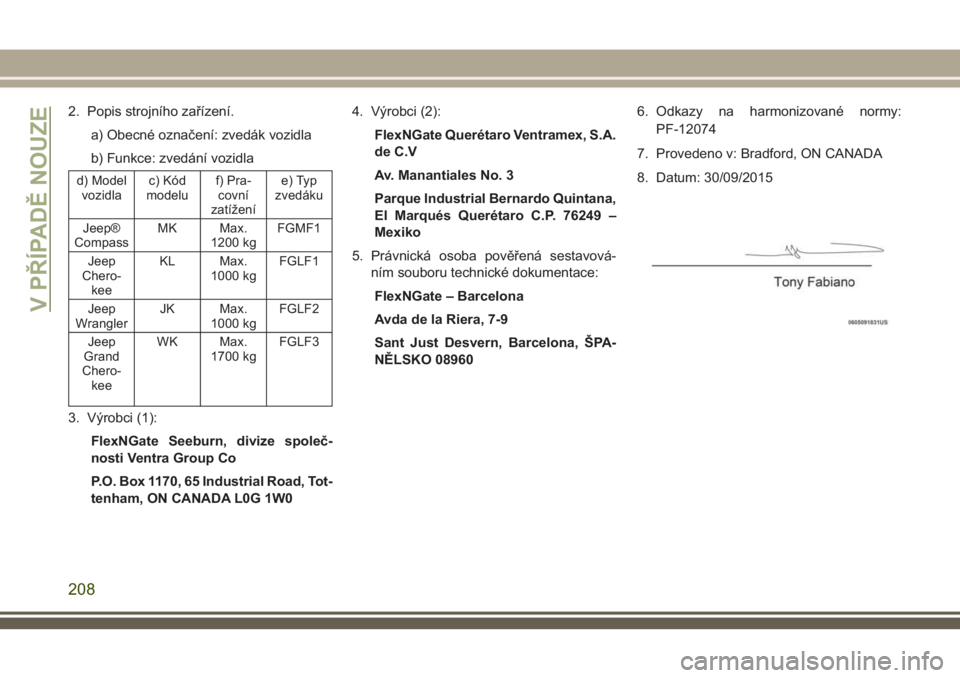

2. Popis strojního zařízení.
a) Obecné označení: zvedák vozidla
b) Funkce: zvedání vozidla
d) Model
vozidlac) Kód
modeluf) Pra-
covní
zatíženíe) Typ
zvedáku
Jeep®
CompassMK Max.
1200 kgFGMF1
Jeep
Chero-
keeKL Max.
1000 kgFGLF1
Jeep
WranglerJK Max.
1000 kgFGLF2
Jeep
Grand
Chero-
keeWK Max.
1700 kgFGLF3
3. Výrobci (1):
FlexNGate Seeburn, divize společ-
nosti Ventra Group Co
P.O. Box 1170, 65 Industrial Road, Tot-
tenham, ON CANADA L0G 1W04. Výrobci (2):
FlexNGate Querétaro Ventramex, S.A.
de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana,
El Marqués Querétaro C.P. 76249 –
Mexiko
5. Právnická osoba pověřená sestavová-
ním souboru technické dokumentace:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, ŠPA-
NĚLSKO 089606. Odkazy na harmonizované normy:
PF-12074
7. Provedeno v: Bradford, ON CANADA
8. Datum: 30/09/2015
V PŘÍPADĚ NOUZE
208
