Układ HDC ma trzy tryby:
1. Off (Wyłączony) - funkcja nie jest włą-czona i nie będzie uaktywniana.
2. Enabled (Włączony) - funkcja jest włą- czona i gotowa, ale nie spełniono warun-
ków aktywacji, bądź kierowca aktywnie
uniemożliwia jej uaktywnienie, naciska-
jąc pedały hamulca i przyśpieszenia.
3. Active (Aktywny) – funkcja jest włączona i kontroluje prędkość pojazdu.
Włączanie układu HDC
Aby włączyć układ asysty przy zjeżdżaniu ze
wzniesienia, należy nacisnąć przycisk HDC.
Aktywacja układu wymaga jednak spełnie-
nia określonych warunków:
• Układ napędowy ustawiony w trybie 4WD LOW.
• Prędkość pojazdu poniżej 8 km/h (5 mph).
• Hamulec postojowy jest wyłączony.
• Drzwi kierowcy są zamknięte. Aktywacja układu HDC
Włączony układ asysty przy zjeżdżaniu ze
wzniesienia aktywuje się automatycznie pod-
czas zjeżdżania ze wzniesienia o określonym
kącie nachylenia. Kierowca można ustawić
zadaną prędkość dla układu HDC. Zadaną
prędkość można zmienić w dowolnym mo-
mencie za pomocą przełącznika +/- dźwigni
zmiany biegów. Poniżej znajduje się zestawie-
nie zadanych prędkości układu HDC:
Zadane prędkości docelowe układu HDC
• P = Brak zadanej prędkości. Układ HDC
może być włączony, ale nie następuje jego
aktywacja.
• R = 1 km/h (0,6 mph)
• N = 2 km/h (1,2 mph)
• D = 1 km/h (0,6 mph)
• 1. bieg = 1 km/h (0,6 mph)
• 2. = 2 km/h (1,2 mph)
• 3. = 3 km/h (1,8 mph)
• 4. = 4 km/h (2,5 mph) • 5. = 5 km/h (3,1 mph)
• 6. = 6 km/h (3,7 mph)
• 7. = 7 km/h (4,3 mph)
• 8. = 8 km/h (5,0 mph)
• 9. = 9 km/h (5,6 mph) — zależnie od
wyposażenia
UWAGA:
Gdy układ HDC jest aktywny, przełącznik +/-
dźwigni zmiany biegów umożliwia zmianę
zadanej prędkości układu HDC. Jego użycie
nie powoduje jednak zmiany biegu. Podczas
aktywnego działania układu HDC skrzynia
biegów automatycznie dobiera przełożenie
optymalne dla zadanej prędkości jazdy i pa-
nujących warunków.
Obejście działania przez kierowcę
Kierowca może w dowolnej chwili obejść
aktywację układu HDC poprzez wciśnięcie
pedału przyspieszenia lub pedału hamulca.
99
Page 102 of 392

Dezaktywacja układu HDC
Układ HDC się wyłącza, ale pozostaje do-
stępny w przypadku wystąpienia następują-
cych warunków:
• Kierowca obejdzie zadaną prędkośćukładu HDC poprzez wciśnięcie pedału
przyspieszenia lub pedału hamulca.
• Prędkość jazdy przekroczy 32 km/h (20 mph), ale pozostaje poniżej 64 km/h
(40 mph).
• Pojazd zjeżdża ze wzniesienia o zbyt ma- łym kącie nachylenia, stoi na płaskim pod-
łożu lub wjeżdża pod górę.
• Dźwignia zmiany biegów znajduje się w po- łożeniu P.
Wyłączanie układu HDC
Układ HDC się dezaktywuje i wyłącza
w przypadku wystąpienia następujących
warunków:
• Naciśnięcie przycisku HDC.
• Układ przeniesienia napędu zostanie prze- stawiony z niskiego przełożenia napędu na
4 koła. • Zostanie włączony hamulec postojowy.
• Zostaną otwarte drzwi kierowcy.
• Pojazd jedzie z prędkością większą niż
20 mph (32 km/h) przez ponad 70 sekund.
• Przekroczenie prędkości 64 km/h (40 mph) (natychmiastowe wyłączenie układu HDC).
• Układ HDC wykrywa zbyt wysoką tempe- raturę układu hamulcowego.
Informacje przekazywane kierowcy
Na zestawie wskaźników znajduje się ikona
układu HDC, a przycisk HDC ma diodę. Oba
te elementy informują kierowcę o stanie
układu HDC.
• Ikona na zestawie wskaźników i lampka kontrolna na przycisku zapalają się, gdy
układ HDC jest włączony lub aktywny. Jest
to normalny tryb pracy układu HDC.
• Ikona na zestawie wskaźników i lampka kontrolna na przycisku miga przez kilka
sekund, następnie gaśnie, gdy kierowca
naciska przycisk HDC, ale warunki aktywa-
cji układu uniemożliwiają jego włączenie. • Ikona na zestawie wskaźników i lampka
kontrolna na przycisku miga przez kilka
sekund, następnie gaśnie w przypadku wy-
łączenia układu HDC z powodu przekro-
czenia określonej prędkości.
• Ikona na zestawie wskaźników i lampka kontrolna na przycisku miga w przypadku
wyłączenia układu HDC z powodu prze-
grzania układu hamulcowego. Po schło-
dzeniu układu hamulcowego gaśnie ikona
i lampka kontrolna, a działanie układu HDC
zostaje wznowione.
OSTRZE\bENIE!
Układ HDC pomaga kierowcy zachować
kontrolę nad pojazdem podczas zjeżdża-
nia ze wniesienia. Kierowca musi zwrócić
szczególną uwagę na panujące warunki
i pamiętać, że to on ponosi odpowiedzial-
ność za utrzymanie bezpiecznej prędko-
ści jazdy.
BEZPIECZEŃSTWO
100
Page 103 of 392

Selektywny ogranicznik prędkości
(SSC) — zależnie od wyposażenia
Układ SSC jest wykorzystywany wyłącznie
podczas jazdy w terenie w trybie 4WD LOW.
Układ SSC utrzymuje prędkość jazdy po-
przez aktywne sterowanie momentem obro-
towym silnika i hamulcami.
Układ SSC ma trzy dostępne tryby:
1. Off (Wyłączony) - funkcja nie jest włą-czona i nie będzie uaktywniana.
2. Enabled (Włączony) - funkcja jest włą- czona i gotowa, ale nie spełniono warun-
ków aktywacji, bądź kierowca aktywnie
uniemożliwia jej uaktywnienie, naciska-
jąc pedały hamulca i przyśpieszenia.
3. Active (Aktywny) – funkcja jest włączona i kontroluje prędkość pojazdu.
Włączanie układu SSC
Aby włączyć układ SSC, należy nacisnąć
przycisk SSC. Aktywacja układu SSC wymaga
jednak spełnienia określonych warunków:
• Układ napędowy ustawiony w trybie 4WD LOW. • Prędkość pojazdu poniżej 8 km/h (5 mph).
• Hamulec postojowy jest wyłączony.
• Drzwi kierowcy są zamknięte.
• Kierowca nie steruje obrotami silnika.
Aktywacja układu SSC
Gdy układ SSC jest włączony, uaktywnia się
automatycznie, jeśli spełnione będą nastę-
pujące warunki:
• Kierowca nie steruje obrotami silnika.
• Kierowca nie steruje hamulcami.
• Skrzynia biegów jest w dowolnym ustawie-
niu innym niż P (postojowe).
•
Prędkość pojazdu poniżej 32 km/h (20 mph).
Kierowca możne ustawić zadaną prędkość
dla układu SSC. Zadaną prędkość można
zmienić w dowolnym momencie za pomocą
przełącznika +/- dźwigni zmiany biegów.
Ponadto prędkość ustawiona dla układu
SSC może być redukowana podczas jazdy
pod górę, a poziom redukcji ustawionej pręd- kości będzie proporcjonalny do nachylenia
terenu. Poniżej znajduje się zestawienie za-
danych prędkości układu SSC:
Zadane prędkości docelowe układu SSC
• 1. = 1 km/h (0,6 mph)
• 2. = 2 km/h (1,2 mph)
• 3. = 3 km/h (1,8 mph)
• 4. = 4 km/h (2,5 mph)
• 5. = 5 km/h (3,1 mph)
• 6. = 6 km/h (3,7 mph)
• 7. = 7 km/h (4,3 mph)
• 8. = 8 km/h (5 mph)
• 9. = 9 km/h (5,6 mph) — zależnie od wypo-
sażenia
• R (bieg wsteczny) = 1 km/h (6 mph)
• N (neutralne) = 2 km/h (1,2 mph)
• P (postojowe) = układ SSC pozostaje włą- czony, ale jest nieaktywny
101
Page 104 of 392

UWAGA:
•
Gdy układ SSC jest aktywny, przełącznik +/-
dźwigni zmiany biegów umożliwia zmianę
zadanej prędkości układu SSC. Jego użycie
nie powoduje jednak zmiany biegu. Podczas
aktywnego działania układu SSC skrzynia
biegów automatycznie dobiera przełożenie
optymalne dla zadanej prędkości jazdy i pa-
nujących warunków.
• Wydajność układu SSC zależy od wybra-nego trybu jazdy w terenie. Różnice mogą
być zauważalne i odczuwane jako zmienia-
jące się poziomy agresywności.
Obejście działania przez kierowcę:
Kierowca może w dowolnej chwili obejść
aktywację układu SSC poprzez wciśnięcie
pedału przyspieszenia lub pedału hamulca.
Dezaktywacja układu SSC
Układ SSC przestaje być aktywny, ale pozo-
staje dostępny, w przypadku wystąpienia na-
stępujących warunków:
•
Kierowca obejdzie zadaną prędkość układu
SSC poprzez wciśnięcie pedału przyspie-
szenia lub pedału hamulca.
• Prędkość jazdy przekroczy 32 km/h (20 mph), ale pozostaje poniżej 64 km/h
(40 mph).
• Dźwignia zmiany biegów zostanie przesta- wiona w położenie P (postojowe).
Wyłączanie układu SSC
Układ SSC przestaje być aktywny i zostaje
wyłączony w przypadku wystąpienia nastę-
pujących warunków:
• Naciśnięcie przycisku SSC.
• Układ przeniesienia napędu zostanie prze- stawiony z niskiego przełożenia napędu na
4 koła.
• Zostanie włączony hamulec postojowy.
• Zostaną otwarte drzwi kierowcy.
• Pojazd jedzie z prędkością większą niż 20 mph (32 km/h) przez ponad 70 sekund.
• Pojazd jedzie z prędkością większą niż 64 km/h (40 mph) (natychmiastowe wyłą-
czenie układu SSC). Informacje przekazywane kierowcy:
Na zestawie wskaźników znajduje się ikona
układu SSC, a przycisk SSC ma diodę. Oby-
dwa te elementy informują kierowcę o stanie
układu SSC.
• Ikona na zestawie wskaźników i lampka
kontrolna na przycisku zapalają się, gdy
układ SSC jest włączony lub aktywny. Jest
to normalny tryb pracy układu SSC.
• Ikona na zestawie wskaźników i lampka kontrolna na przycisku migają przez kilka
sekund, następnie gasną, gdy kierowca
naciska przycisk SSC, ale warunki aktywa-
cji układu uniemożliwiają jego włączenie.
• Ikona na zestawie wskaźników i lampka kontrolna na przycisku migają przez kilka
sekund, następnie gasną w przypadku wy-
łączenia układu SSC z powodu przekro-
czenia określonej prędkości.
• Ikona na zestawie wskaźników i lampka kontrolna na przycisku migają w przypadku
wyłączenia układu SSC z powodu prze-
grzania układu hamulcowego.
BEZPIECZEŃSTWO
102
Page 105 of 392

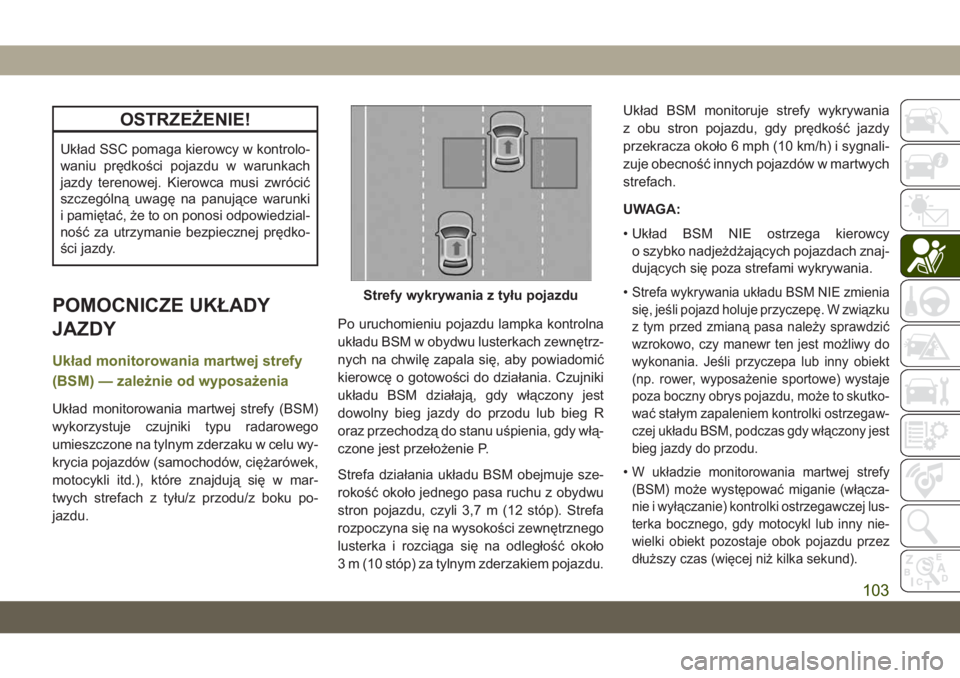

OSTRZE\bENIE!
Układ SSC pomaga kierowcy w kontrolo-
waniu prędkości pojazdu w warunkach
jazdy terenowej. Kierowca musi zwrócić
szczególną uwagę na panujące warunki
i pamiętać, że to on ponosi odpowiedzial-
ność za utrzymanie bezpiecznej prędko-
ści jazdy.
POMOCNICZE UKŁADY
JAZDY
Układ monitorowania martwej strefy
(BSM) — zależnie od wyposażenia
Układ monitorowania martwej strefy (BSM)
wykorzystuje czujniki typu radarowego
umieszczone na tylnym zderzaku w celu wy-
krycia pojazdów (samochodów, ciężarówek,
motocykli itd.), które znajdują się w mar-
twych strefach z tyłu/z przodu/z boku po-
jazdu.Po uruchomieniu pojazdu lampka kontrolna
układu BSM w obydwu lusterkach zewnętrz-
nych na chwilę zapala się, aby powiadomić
kierowcę o gotowości do działania. Czujniki
układu BSM działają, gdy włączony jest
dowolny bieg jazdy do przodu lub bieg R
oraz przechodzą do stanu uśpienia, gdy włą-
czone jest przełożenie P.
Strefa działania układu BSM obejmuje sze-
rokość około jednego pasa ruchu z obydwu
stron pojazdu, czyli 3,7 m (12 stóp). Strefa
rozpoczyna się na wysokości zewnętrznego
lusterka i rozciąga się na odległość około
3 m (10 stóp) za tylnym zderzakiem pojazdu.Układ BSM monitoruje strefy wykrywania
z obu stron pojazdu, gdy prędkość jazdy
przekracza około 6 mph (10 km/h) i sygnali-
zuje obecność innych pojazdów w martwych
strefach.
UWAGA:
• Układ BSM NIE ostrzega kierowcy
o szybko nadjeżdżających pojazdach znaj-
dujących się poza strefami wykrywania.
•
Strefa wykrywania układu BSM NIE zmienia
się, jeśli pojazd holuje przyczepę. W związku
z tym przed zmianą pasa należy sprawdzić
wzrokowo, czy manewr ten jest możliwy do
wykonania. Jeśli przyczepa lub inny obiekt
(np. rower, wyposażenie sportowe) wystaje
poza boczny obrys pojazdu, może to skutko-
wać stałym zapaleniem kontrolki ostrzegaw-
czej układu BSM, podczas gdy włączony jest
bieg jazdy do przodu.
•W układzie monitorowania martwej strefy
(BSM) może występować miganie (włącza-
nie i wyłączanie) kontrolki ostrzegawczej lus-
terka bocznego, gdy motocykl lub inny nie-
wielki obiekt pozostaje obok pojazdu przez
dłuższy czas (więcej niż kilka sekund).
Strefy wykrywania z tyłu pojazdu
103
Page 106 of 392

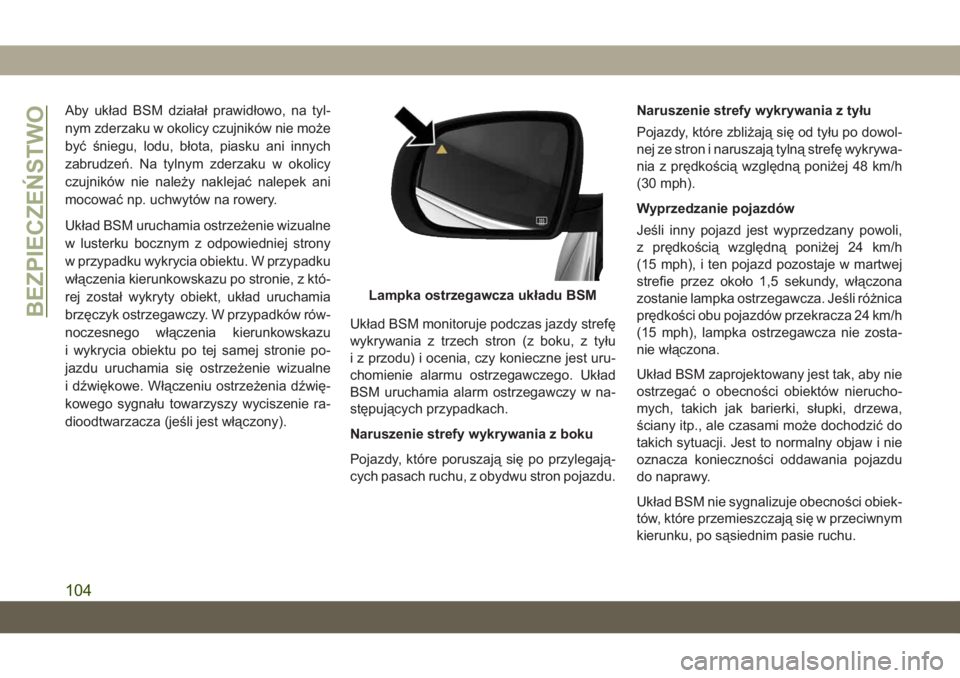

Aby układ BSM działał prawidłowo, na tyl-
nym zderzaku w okolicy czujników nie może
być śniegu, lodu, błota, piasku ani innych
zabrudze\b. Na tylnym zderzaku w okolicy
czujników nie należy naklejać nalepek ani
mocować np. uchwytów na rowery.
Układ BSM uruchamia ostrzeżenie wizualne
w lusterku bocznym z odpowiedniej strony
w przypadku wykrycia obiektu. W przypadku
włączenia kierunkowskazu po stronie, z któ-
rej został wykryty obiekt, układ uruchamia
brzęczyk ostrzegawczy. W przypadków rów-
noczesnego włączenia kierunkowskazu
i wykrycia obiektu po tej samej stronie po-
jazdu uruchamia się ostrzeżenie wizualne
i dźwiękowe. Włączeniu ostrzeżenia dźwię-
kowego sygnału towarzyszy wyciszenie ra-
dioodtwarzacza (jeśli jest włączony).Układ BSM monitoruje podczas jazdy strefę
wykrywania z trzech stron (z boku, z tyłu
i z przodu) i ocenia, czy konieczne jest uru-
chomienie alarmu ostrzegawczego. Układ
BSM uruchamia alarm ostrzegawczy w na-
stępujących przypadkach.
Naruszenie strefy wykrywania z boku
Pojazdy, które poruszają się po przylegają-
cych pasach ruchu, z obydwu stron pojazdu. Naruszenie strefy wykrywania z tyłu
Pojazdy, które zbliżają się od tyłu po dowol-
nej ze stron i naruszają tylną strefę wykrywa-
nia z prędkością względną poniżej 48 km/h
(30 mph).
Wyprzedzanie pojazdów
Jeśli inny pojazd jest wyprzedzany powoli,
z prędkością względną poniżej 24 km/h
(15 mph), i ten pojazd pozostaje w martwej
strefie przez około 1,5 sekundy, włączona
zostanie lampka ostrzegawcza. Jeśli różnica
prędkości obu pojazdów przekracza 24 km/h
(15 mph), lampka ostrzegawcza nie zosta-
nie włączona.
Układ BSM zaprojektowany jest tak, aby nie
ostrzegać o obecności obiektów nierucho-
mych, takich jak barierki, słupki, drzewa,
ściany itp., ale czasami może dochodzić do
takich sytuacji. Jest to normalny objaw i nie
oznacza konieczności oddawania pojazdu
do naprawy.
Układ BSM nie sygnalizuje obecności obiek-
tów, które przemieszczają się w przeciwnym
kierunku, po sąsiednim pasie ruchu.
Lampka ostrzegawcza układu BSM
BEZPIECZEŃSTWO
104
Page 107 of 392

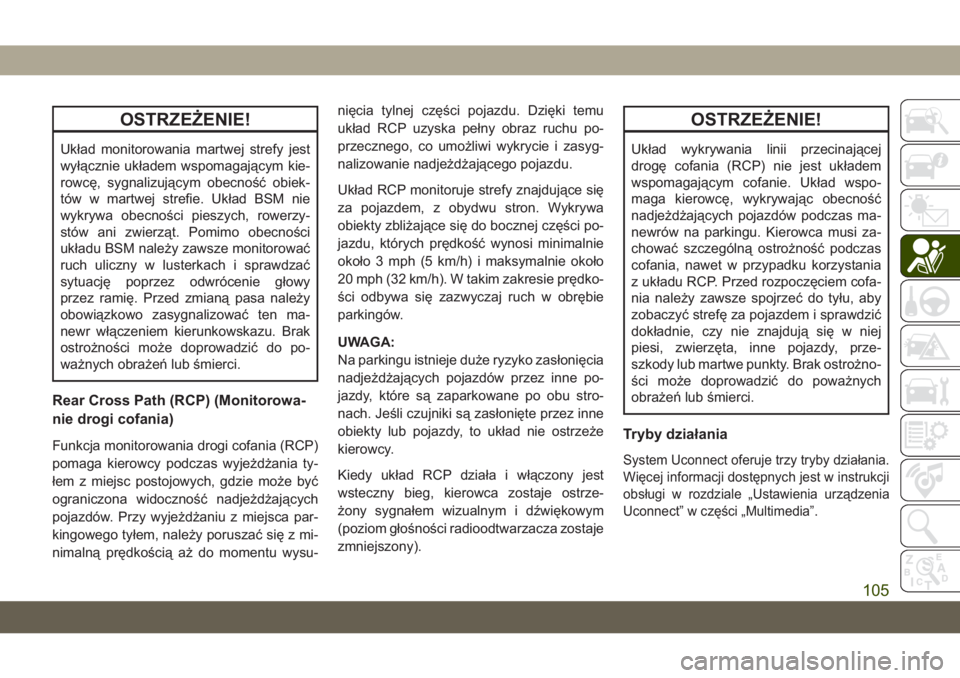

OSTRZE\bENIE!
Układ monitorowania martwej strefy jest
wyłącznie układem wspomagającym kie-
rowcę, sygnalizującym obecność obiek-
tów w martwej strefie. Układ BSM nie
wykrywa obecności pieszych, rowerzy-
stów ani zwierząt. Pomimo obecności
układu BSM należy zawsze monitorować
ruch uliczny w lusterkach i sprawdzać
sytuację poprzez odwrócenie głowy
przez ramię. Przed zmianą pasa należy
obowiązkowo zasygnalizować ten ma-
newr włączeniem kierunkowskazu. Brak
ostrożności może doprowadzić do po-
ważnych obraże\b lub śmierci.
Rear Cross Path (RCP) (Monitorowa-
nie drogi cofania)
Funkcja monitorowania drogi cofania (RCP)
pomaga kierowcy podczas wyjeżdżania ty-
łem z miejsc postojowych, gdzie może być
ograniczona widoczność nadjeżdżających
pojazdów. Przy wyjeżdżaniu z miejsca par-
kingowego tyłem, należy poruszać się z mi-
nimalną prędkością aż do momentu wysu-nięcia tylnej części pojazdu. Dzięki temu
układ RCP uzyska pełny obraz ruchu po-
przecznego, co umożliwi wykrycie i zasyg-
nalizowanie nadjeżdżającego pojazdu.
Układ RCP monitoruje strefy znajdujące się
za pojazdem, z obydwu stron. Wykrywa
obiekty zbliżające się do bocznej części po-
jazdu, których prędkość wynosi minimalnie
około 3 mph (5 km/h) i maksymalnie około
20 mph (32 km/h). W takim zakresie prędko-
ści odbywa się zazwyczaj ruch w obrębie
parkingów.
UWAGA:
Na parkingu istnieje duże ryzyko zasłonięcia
nadjeżdżających pojazdów przez inne po-
jazdy, które są zaparkowane po obu stro-
nach. Jeśli czujniki są zasłonięte przez inne
obiekty lub pojazdy, to układ nie ostrzeże
kierowcy.
Kiedy układ RCP działa i włączony jest
wsteczny bieg, kierowca zostaje ostrze-
żony sygnałem wizualnym i dźwiękowym
(poziom głośności radioodtwarzacza zostaje
zmniejszony).
OSTRZE\bENIE!
Układ wykrywania linii przecinającej
drogę cofania (RCP) nie jest układem
wspomagającym cofanie. Układ wspo-
maga kierowcę, wykrywając obecność
nadjeżdżających pojazdów podczas ma-
newrów na parkingu. Kierowca musi za-
chować szczególną ostrożność podczas
cofania, nawet w przypadku korzystania
z układu RCP. Przed rozpoczęciem cofa-
nia należy zawsze spojrzeć do tyłu, aby
zobaczyć strefę za pojazdem i sprawdzić
dokładnie, czy nie znajdują się w niej
piesi, zwierzęta, inne pojazdy, prze-
szkody lub martwe punkty. Brak ostrożno-
ści może doprowadzić do poważnych
obraże\b lub śmierci.
Tryby działania
System Uconnect oferuje trzy tryby działania.
Więcej informacji dostępnych jest w instrukcji
obsługi w rozdziale „Ustawienia urządzenia
Uconnect” w części „Multimedia”.
105
Page 108 of 392

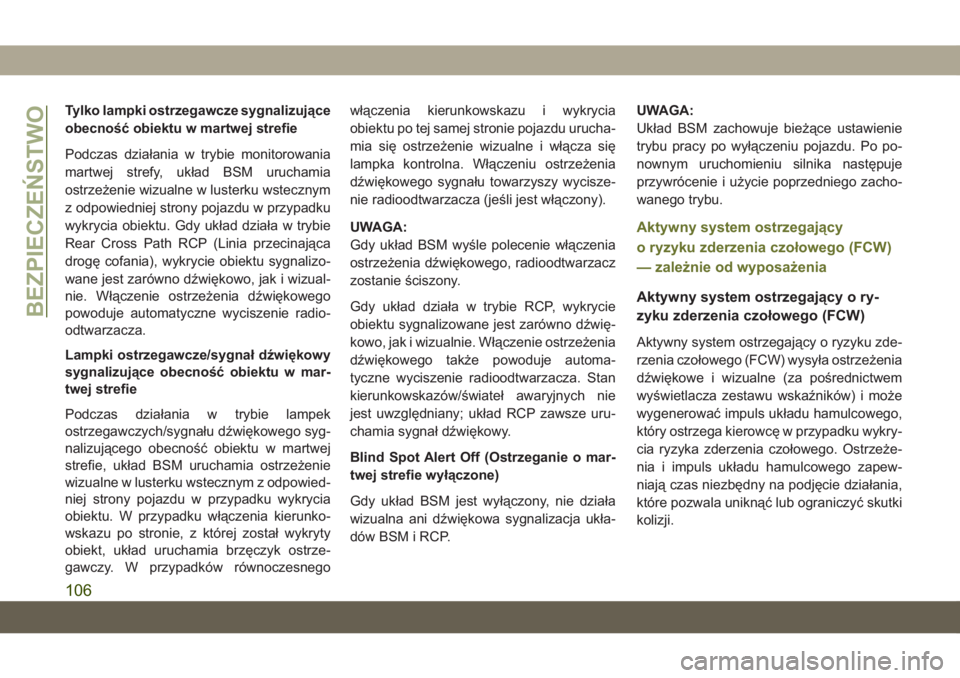

Tylko lampki ostrzegawcze sygnalizujące
obecność obiektu w martwej strefie
Podczas działania w trybie monitorowania
martwej strefy, układ BSM uruchamia
ostrzeżenie wizualne w lusterku wstecznym
z odpowiedniej strony pojazdu w przypadku
wykrycia obiektu. Gdy układ działa w trybie
Rear Cross Path RCP (Linia przecinająca
drogę cofania), wykrycie obiektu sygnalizo-
wane jest zarówno dźwiękowo, jak i wizual-
nie. Włączenie ostrzeżenia dźwiękowego
powoduje automatyczne wyciszenie radio-
odtwarzacza.
Lampki ostrzegawcze/sygnał dźwiękowy
sygnalizujące obecność obiektu w mar-
twej strefie
Podczas działania w trybie lampek
ostrzegawczych/sygnału dźwiękowego syg-
nalizującego obecność obiektu w martwej
strefie, układ BSM uruchamia ostrzeżenie
wizualne w lusterku wstecznym z odpowied-
niej strony pojazdu w przypadku wykrycia
obiektu. W przypadku włączenia kierunko-
wskazu po stronie, z której został wykryty
obiekt, układ uruchamia brzęczyk ostrze-
gawczy. W przypadków równoczesnegowłączenia kierunkowskazu i wykrycia
obiektu po tej samej stronie pojazdu urucha-
mia się ostrzeżenie wizualne i włącza się
lampka kontrolna. Włączeniu ostrzeżenia
dźwiękowego sygnału towarzyszy wycisze-
nie radioodtwarzacza (jeśli jest włączony).
UWAGA:
Gdy układ BSM wyśle polecenie włączenia
ostrzeżenia dźwiękowego, radioodtwarzacz
zostanie ściszony.
Gdy układ działa w trybie RCP, wykrycie
obiektu sygnalizowane jest zarówno dźwię-
kowo, jak i wizualnie. Włączenie ostrzeżenia
dźwiękowego także powoduje automa-
tyczne wyciszenie radioodtwarzacza. Stan
kierunkowskazów/świateł awaryjnych nie
jest uwzględniany; układ RCP zawsze uru-
chamia sygnał dźwiękowy.
Blind Spot Alert Off (Ostrzeganie o mar-
twej strefie wyłączone)
Gdy układ BSM jest wyłączony, nie działa
wizualna ani dźwiękowa sygnalizacja ukła-
dów BSM i RCP.
UWAGA:
Układ BSM zachowuje bieżące ustawienie
trybu pracy po wyłączeniu pojazdu. Po po-
nownym uruchomieniu silnika następuje
przywrócenie i użycie poprzedniego zacho-
wanego trybu.
Aktywny system ostrzegający
o ryzyku zderzenia czołowego (FCW)
— zależnie od wyposażenia
Aktywny system ostrzegający o ry-
zyku zderzenia czołowego (FCW)
Aktywny system ostrzegający o ryzyku zde-
rzenia czołowego (FCW) wysyła ostrzeżenia
dźwiękowe i wizualne (za pośrednictwem
wyświetlacza zestawu wskaźników) i może
wygenerować impuls układu hamulcowego,
który ostrzega kierowcę w przypadku wykry-
cia ryzyka zderzenia czołowego. Ostrzeże-
nia i impuls układu hamulcowego zapew-
niają czas niezbędny na podjęcie działania,
które pozwala uniknąć lub ograniczyć skutki
kolizji.
BEZPIECZEŃSTWO
106
Page 109 of 392

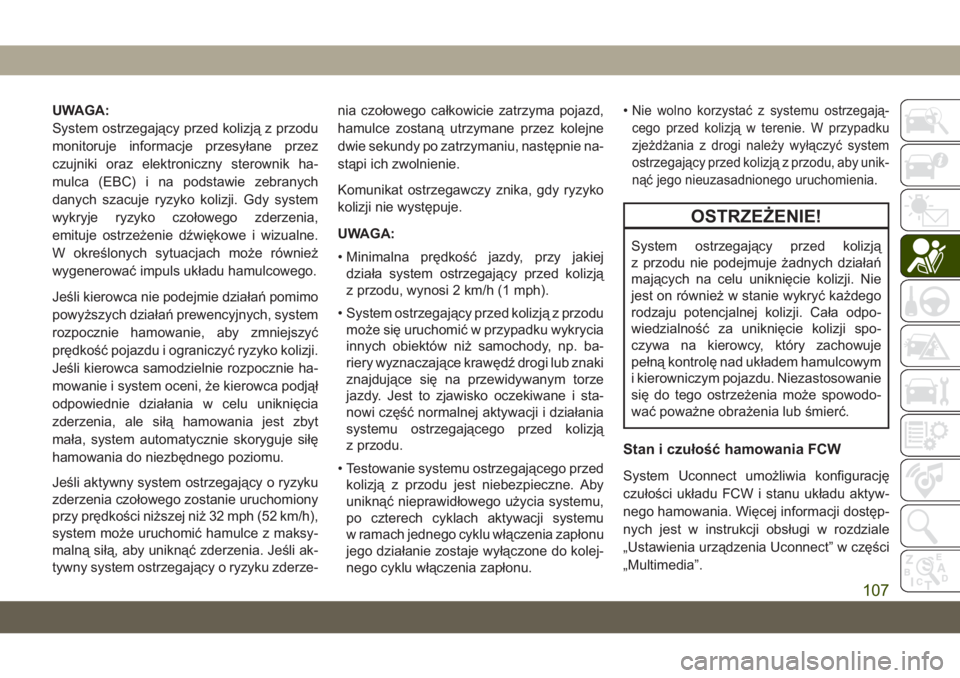

UWAGA:
System ostrzegający przed kolizją z przodu
monitoruje informacje przesyłane przez
czujniki oraz elektroniczny sterownik ha-
mulca (EBC) i na podstawie zebranych
danych szacuje ryzyko kolizji. Gdy system
wykryje ryzyko czołowego zderzenia,
emituje ostrzeżenie dźwiękowe i wizualne.
W określonych sytuacjach może również
wygenerować impuls układu hamulcowego.
Jeśli kierowca nie podejmie działa\b pomimo
powyższych działa\b prewencyjnych, system
rozpocznie hamowanie, aby zmniejszyć
prędkość pojazdu i ograniczyć ryzyko kolizji.
Jeśli kierowca samodzielnie rozpocznie ha-
mowanie i system oceni, że kierowca podjął
odpowiednie działania w celu uniknięcia
zderzenia, ale siłą hamowania jest zbyt
mała, system automatycznie skoryguje siłę
hamowania do niezbędnego poziomu.
Jeśli aktywny system ostrzegający o ryzyku
zderzenia czołowego zostanie uruchomiony
przy prędkości niższej niż 32 mph (52 km/h),
system może uruchomić hamulce z maksy-
malną siłą, aby uniknąć zderzenia. Jeśli ak-
tywny system ostrzegający o ryzyku zderze-nia czołowego całkowicie zatrzyma pojazd,
hamulce zostaną utrzymane przez kolejne
dwie sekundy po zatrzymaniu, następnie na-
stąpi ich zwolnienie.
Komunikat ostrzegawczy znika, gdy ryzyko
kolizji nie występuje.
UWAGA:
• Minimalna prędkość jazdy, przy jakiej
działa system ostrzegający przed kolizją
z przodu, wynosi 2 km/h (1 mph).
• System ostrzegający przed kolizją z przodu może się uruchomić w przypadku wykrycia
innych obiektów niż samochody, np. ba-
riery wyznaczające krawędź drogi lub znaki
znajdujące się na przewidywanym torze
jazdy. Jest to zjawisko oczekiwane i sta-
nowi część normalnej aktywacji i działania
systemu ostrzegającego przed kolizją
z przodu.
• Testowanie systemu ostrzegającego przed kolizją z przodu jest niebezpieczne. Aby
uniknąć nieprawidłowego użycia systemu,
po czterech cyklach aktywacji systemu
w ramach jednego cyklu włączenia zapłonu
jego działanie zostaje wyłączone do kolej-
nego cyklu włączenia zapłonu. •Nie wolno korzystać z systemu ostrzegają-
cego przed kolizją w terenie. W przypadku
zjeżdżania z drogi należy wyłączyć system
ostrzegający przed kolizją z przodu, aby unik-
nąć jego nieuzasadnionego uruchomienia.
OSTRZE\bENIE!
System ostrzegający przed kolizją
z przodu nie podejmuje żadnych działa\b
mających na celu uniknięcie kolizji. Nie
jest on również w stanie wykryć każdego
rodzaju potencjalnej kolizji. Cała odpo-
wiedzialność za uniknięcie kolizji spo-
czywa na kierowcy, który zachowuje
pełną kontrolę nad układem hamulcowym
i kierowniczym pojazdu. Niezastosowanie
się do tego ostrzeżenia może spowodo-
wać poważne obrażenia lub śmierć.
Stan i czułość hamowania FCW
System Uconnect umożliwia konfigurację
czułości układu FCW i stanu układu aktyw-
nego hamowania. Więcej informacji dostęp-
nych jest w instrukcji obsługi w rozdziale
„Ustawienia urządzenia Uconnect” w części
„Multimedia”.
107
Page 110 of 392

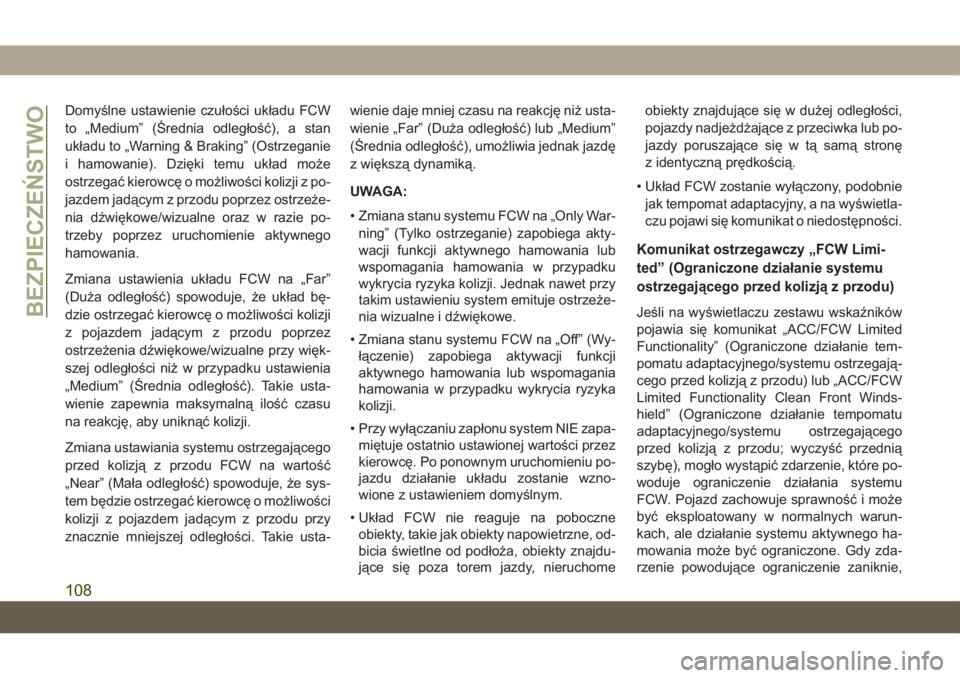

Domyślne ustawienie czułości układu FCW
to „Medium” (Średnia odległość), a stan
układu to „Warning & Braking” (Ostrzeganie
i hamowanie). Dzięki temu układ może
ostrzegać kierowcę o możliwości kolizji z po-
jazdem jadącym z przodu poprzez ostrzeże-
nia dźwiękowe/wizualne oraz w razie po-
trzeby poprzez uruchomienie aktywnego
hamowania.
Zmiana ustawienia układu FCW na „Far”
(Duża odległość) spowoduje, że układ bę-
dzie ostrzegać kierowcę o możliwości kolizji
z pojazdem jadącym z przodu poprzez
ostrzeżenia dźwiękowe/wizualne przy więk-
szej odległości niż w przypadku ustawienia
„Medium” (Średnia odległość). Takie usta-
wienie zapewnia maksymalną ilość czasu
na reakcję, aby uniknąć kolizji.
Zmiana ustawiania systemu ostrzegającego
przed kolizją z przodu FCW na wartość
„Near” (Mała odległość) spowoduje, że sys-
tem będzie ostrzegać kierowcę o możliwości
kolizji z pojazdem jadącym z przodu przy
znacznie mniejszej odległości. Takie usta-wienie daje mniej czasu na reakcję niż usta-
wienie „Far” (Duża odległość) lub „Medium”
(Średnia odległość), umożliwia jednak jazdę
z większą dynamiką.
UWAGA:
• Zmiana stanu systemu FCW na „Only War-
ning” (Tylko ostrzeganie) zapobiega akty-
wacji funkcji aktywnego hamowania lub
wspomagania hamowania w przypadku
wykrycia ryzyka kolizji. Jednak nawet przy
takim ustawieniu system emituje ostrzeże-
nia wizualne i dźwiękowe.
• Zmiana stanu systemu FCW na „Off” (Wy- łączenie) zapobiega aktywacji funkcji
aktywnego hamowania lub wspomagania
hamowania w przypadku wykrycia ryzyka
kolizji.
• Przy wyłączaniu zapłonu system NIE zapa- miętuje ostatnio ustawionej wartości przez
kierowcę. Po ponownym uruchomieniu po-
jazdu działanie układu zostanie wzno-
wione z ustawieniem domyślnym.
• Układ FCW nie reaguje na poboczne obiekty, takie jak obiekty napowietrzne, od-
bicia świetlne od podłoża, obiekty znajdu-
jące się poza torem jazdy, nieruchome obiekty znajdujące się w dużej odległości,
pojazdy nadjeżdżające z przeciwka lub po-
jazdy poruszające się w tą samą stronę
z identyczną prędkością.
• Układ FCW zostanie wyłączony, podobnie jak tempomat adaptacyjny, a na wyświetla-
czu pojawi się komunikat o niedostępności.
Komunikat ostrzegawczy „FCW Limi-
ted” (Ograniczone działanie systemu
ostrzegającego przed kolizją z przodu)
Jeśli na wyświetlaczu zestawu wskaźników
pojawia się komunikat „ACC/FCW Limited
Functionality” (Ograniczone działanie tem-
pomatu adaptacyjnego/systemu ostrzegają-
cego przed kolizją z przodu) lub „ACC/FCW
Limited Functionality Clean Front Winds-
hield” (Ograniczone działanie tempomatu
adaptacyjnego/systemu ostrzegającego
przed kolizją z przodu; wyczyść przednią
szybę), mogło wystąpić zdarzenie, które po-
woduje ograniczenie działania systemu
FCW. Pojazd zachowuje sprawność i może
być eksploatowany w normalnych warun-
kach, ale działanie systemu aktywnego ha-
mowania może być ograniczone. Gdy zda-
rzenie powodujące ograniczenie zaniknie,BEZPIECZEŃSTWO
108
