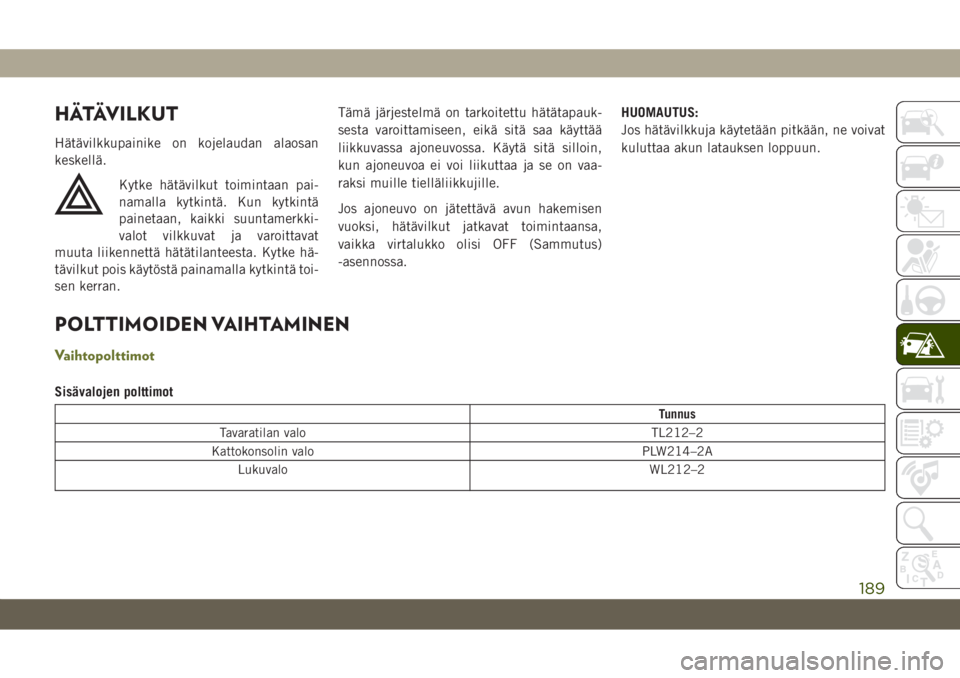

HÄTÄVILKUT
Hätävilkkupainike on kojelaudan alaosan
keskellä.Kytke hätävilkut toimintaan pai-
namalla kytkintä. Kun kytkintä
painetaan, kaikki suuntamerkki-
valot vilkkuvat ja varoittavat
muuta liikennettä hätätilanteesta. Kytke hä-
tävilkut pois käytöstä painamalla kytkintä toi-
sen kerran. Tämä järjestelmä on tarkoitettu hätätapauk-
sesta varoittamiseen, eikä sitä saa käyttää
liikkuvassa ajoneuvossa. Käytä sitä silloin,
kun ajoneuvoa ei voi liikuttaa ja se on vaa-
raksi muille tielläliikkujille.
Jos ajoneuvo on jätettävä avun hakemisen
vuoksi, hätävilkut jatkavat toimintaansa,
vaikka virtalukko olisi OFF (Sammutus)
-asennossa.
HUOMAUTUS:
Jos hätävilkkuja käytetään pitkään, ne voivat
kuluttaa akun latauksen loppuun.
POLTTIMOIDEN VAIHTAMINEN
Vaihtopolttimot
Sisävalojen polttimot
Tunnus
Tavaratilan valo TL212–2
Kattokonsolin valo PLW214–2A Lukuvalo WL212–2
189

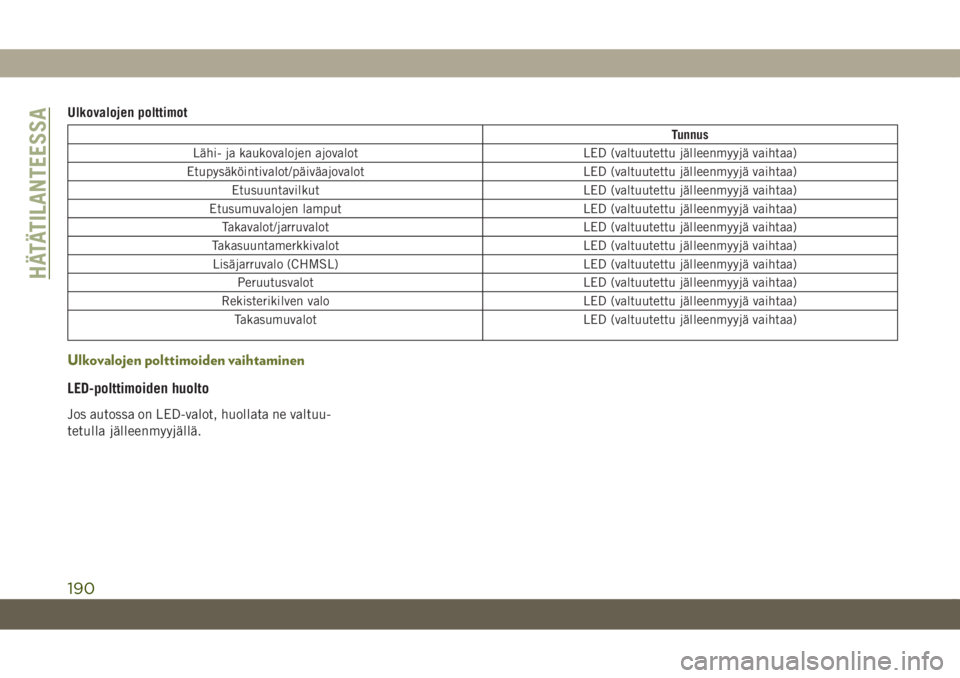

Ulkovalojen polttimot
Tunnus
Lähi- ja kaukovalojen ajovalot LED (valtuutettu jälleenmyyjä vaihtaa)
Etupysäköintivalot/päiväajovalot LED (valtuutettu jälleenmyyjä vaihtaa) Etusuuntavilkut LED (valtuutettu jälleenmyyjä vaihtaa)
Etusumuvalojen lamput LED (valtuutettu jälleenmyyjä vaihtaa) Takavalot/jarruvalot LED (valtuutettu jälleenmyyjä vaihtaa)
Takasuuntamerkkivalot LED (valtuutettu jälleenmyyjä vaihtaa)
Lisäjarruvalo (CHMSL) LED (valtuutettu jälleenmyyjä vaihtaa) Peruutusvalot LED (valtuutettu jälleenmyyjä vaihtaa)
Rekisterikilven valo LED (valtuutettu jälleenmyyjä vaihtaa)
Takasumuvalot LED (valtuutettu jälleenmyyjä vaihtaa)
Ulkovalojen polttimoiden vaihtaminen
LED-polttimoiden huolto
Jos autossa on LED-valot, huollata ne valtuu-
tetulla jälleenmyyjällä.
HÄTÄTILANTEESSA
190

SULAKKEET
VAROITUS!
• Kun vaihdat palanutta sulaketta, käytäaina sopivaa vaihtosulaketta, jolla on
sama ampeeriluku kuin alkuperäisellä
sulakkeella. Älä koskaan vaihda sula-
ketta korkeamman ampeeriluvun sulak-
keeseen. Älä korvaa palanutta sulaketta
metallilangoilla tai muilla materiaa-
leilla. Älä aseta sulaketta suojareleen
aukkoon tai päinvastoin. Jos oikeita su-
lakkeita ei käytetä, seurauksena voi olla
vakavia henkilövahinkoja, tulipalo tai
omaisuusvahinko.
• Varmista ennen sulakkeen vaihtamista,
että virta on katkaistu ja että kaikki muut
toiminnot on sammutettu.
• Jos vaihdettu sulake palaa, ota yhteys
valtuutettuun jälleenmyyjään.
VAROITUS!
• Jos turvallisuusjärjestelmien (turvatyy-nyjärjestelmä, jarrujärjestelmä), voima-
laitejärjestelmien (moottorijärjestelmä,
vaihteistojärjestelmä) tai ohjausjärjes-
telmän yleinen suojasulake palaa, ota
yhteys valtuutettuun jälleenmyyjään.
HUOMAUTUS!
Jos moottoritila on tarpeen pestä, varo
osumasta suoraan sulakerasiaan ja tuulila-
sinpyyhkimien moottoriin vedellä.
Yleistä
Sulakkeet suojaavat sähköjärjestelmiä virta-
piikeiltä.
Jos laite ei toimi, tarkista lattasulakkeen si-
sällä oleva sulakelanka rikkoutumisen/
sulamisen varalta.
Huomaa myös, että jos virtaliitäntöjä käyte-
tään pidemmän aikaa moottorin ollessa sam-
mutettuna, ajoneuvon akun varaus voi tyhjen-
tyä.
Moottoritilan sulakkeet
Virranjakokeskus sijaitsee moottoritilassa
akun lähellä. Tässä keskuksessa on putkisu-
lakkeita, pienoissulakkeita ja releitä. Kunkin
osan yksilöivä tarra on painettu kannen sisä-
puolelle.
HUOMAUTUS:
Valtuutetun jälleenmyyjän on huollettava tur-
vajärjestelmien sulakkeet (jotka on merkitty
tähdellä [*]).
191

SulakepaikkaLattasulakePutkisulake Kuvaus
F06 ––Ei käytössä
F07 15 A sininen–Voimansiirron ohjausmoduuli – PCM
(diesel) / paisuntasäiliön poiston sole- noidiventtiili (bensiini) – lisävaruste (*)
F08 25 A läpinäkyvä –Polttoainesuuttimet (bensiini), mootto-
rin ohjausmoduuli (bensiini), PCM/ polttoainesuuttimet (diesel) (*)
F09 15 A sininen (bensiini)
10 A punainen (diesel) –
Jäähdytysnestepumppu (bensiini) –
lisävaruste
Ureajäähdytysnestepumppu/PCM (diesel) – lisävaruste (*)
F10 20 A keltainen –Voimansiirtoyksikkö (PTU) – lisävaruste
(*)
F11 ––Ei käytössä
F12 10 A punainen –Täyttö- ja tyhjennyspumppu (diesel)
(*)
F13 10 A punainen –Jännitteen vakausmoduuli (VSM) / voi-
mansiirron ohjausmoduuli (PCM) /moottorin ohjausmoduuli (ECM) (*)
HÄTÄTILANTEESSA
192

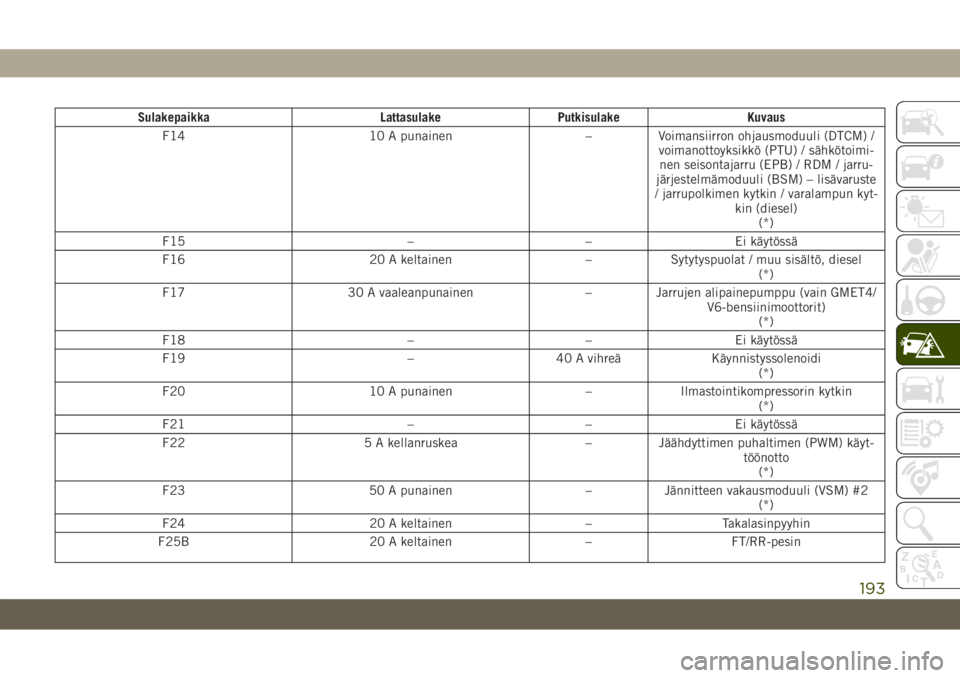

SulakepaikkaLattasulakePutkisulake Kuvaus
F14 10 A punainen –Voimansiirron ohjausmoduuli (DTCM) /
voimanottoyksikkö (PTU) / sähkötoimi- nen seisontajarru (EPB) / RDM / jarru-
järjestelmämoduuli (BSM) – lisävaruste
/ jarrupolkimen kytkin / varalampun kyt- kin (diesel)(*)
F15 ––Ei käytössä
F16 20 A keltainen –Sytytyspuolat / muu sisältö, diesel
(*)
F17 30 A vaaleanpunainen – Jarrujen alipainepumppu (vain GMET4/
V6-bensiinimoottorit)(*)
F18 ––Ei käytössä
F19 –40 A vihreä Käynnistyssolenoidi
(*)
F20 10 A punainen –Ilmastointikompressorin kytkin
(*)
F21 ––Ei käytössä
F22 5 A kellanruskea –Jäähdyttimen puhaltimen (PWM) käyt-
töönotto(*)
F23 50 A punainen –Jännitteen vakausmoduuli (VSM) #2
(*)
F24 20 A keltainen –Takalasinpyyhin
F25B 20 A keltainen –FT/RR-pesin
193

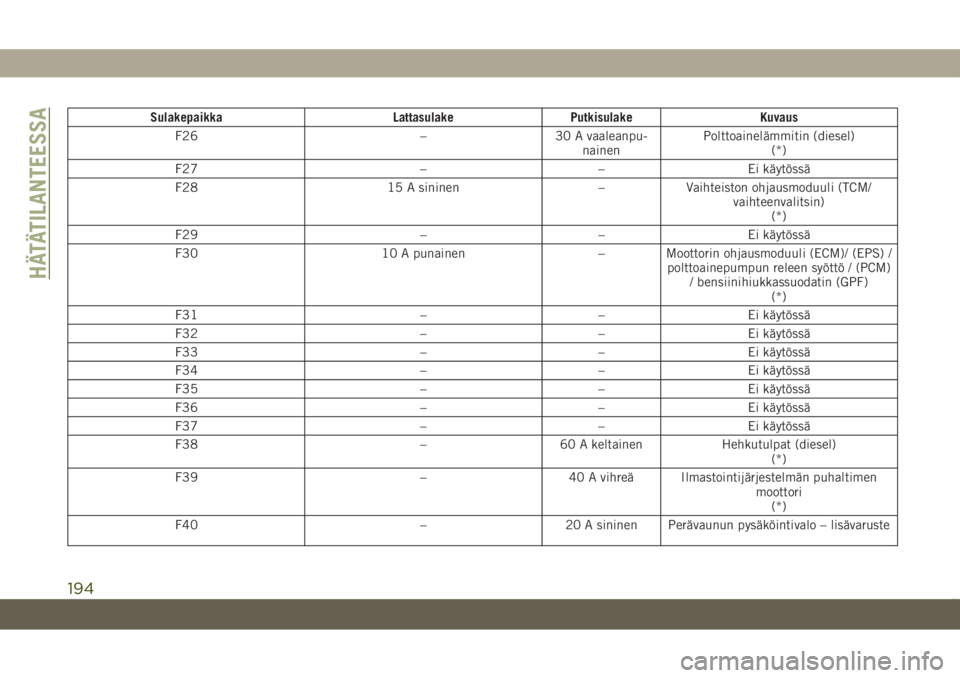

SulakepaikkaLattasulakePutkisulake Kuvaus
F26 –30 A vaaleanpu-
nainen Polttoainelämmitin (diesel)
(*)
F27 ––Ei käytössä
F28 15 A sininen–Vaihteiston ohjausmoduuli (TCM/
vaihteenvalitsin)(*)
F29 ––Ei käytössä
F30 10 A punainen – Moottorin ohjausmoduuli (ECM)/ (EPS) /
polttoainepumpun releen syöttö / (PCM)/ bensiinihiukkassuodatin (GPF) (*)
F31 ––Ei käytössä
F32 ––Ei käytössä
F33 ––Ei käytössä
F34 ––Ei käytössä
F35 ––Ei käytössä
F36 ––Ei käytössä
F37 ––Ei käytössä
F38 –60 A keltainen Hehkutulpat (diesel)
(*)
F39 –40 A vihreä Ilmastointijärjestelmän puhaltimen
moottori(*)
F40 –20 A sininen Perävaunun pysäköintivalo – lisävaruste
HÄTÄTILANTEESSA
194

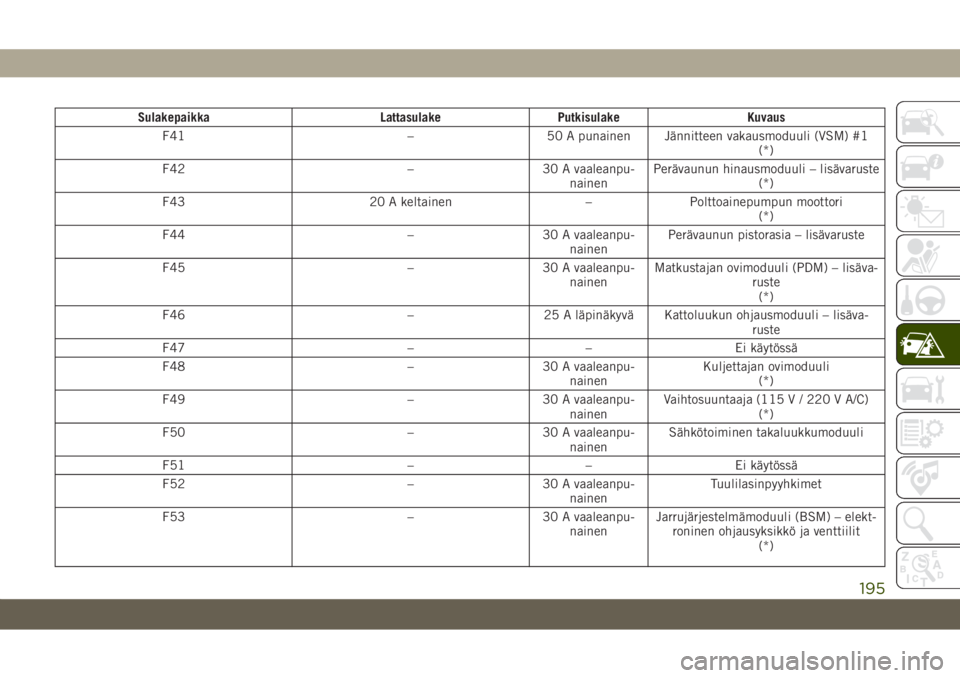

SulakepaikkaLattasulakePutkisulake Kuvaus
F41 –50 A punainen Jännitteen vakausmoduuli (VSM) #1
(*)
F42 –30 A vaaleanpu-
nainen Perävaunun hinausmoduuli – lisävaruste
(*)
F43 20 A keltainen –Polttoainepumpun moottori
(*)
F44 –30 A vaaleanpu-
nainen Perävaunun pistorasia – lisävaruste
F45 –30 A vaaleanpu-
nainen Matkustajan ovimoduuli (PDM) – lisäva-
ruste(*)
F46 –25 A läpinäkyvä Kattoluukun ohjausmoduuli – lisäva-
ruste
F47 ––Ei käytössä
F48 –30 A vaaleanpu-
nainen Kuljettajan ovimoduuli
(*)
F49 –30 A vaaleanpu-
nainen Vaihtosuuntaaja (115 V / 220 V A/C)
(*)
F50 –30 A vaaleanpu-
nainen Sähkötoiminen takaluukkumoduuli
F51 ––Ei käytössä
F52 –30 A vaaleanpu-
nainen Tuulilasinpyyhkimet
F53 –30 A vaaleanpu-
nainen Jarrujärjestelmämoduuli (BSM) – elekt-
roninen ohjausyksikkö ja venttiilit (*)
195

SulakepaikkaLattasulakePutkisulake Kuvaus
F54 –30 A vaaleanpu-
nainen Rungon ohjausmoduuli (BCM) syöttö 3
(*)
F55 10 A punainen –Katvealueen tunnistimet / peruutuska-
mera, takaistuinten lämmityskytkin (*)
F56 15 A sininen–Käynnistyslukkomoduuli (IGNM)/KIN/
RF-napa / sähkötoimisen ohjauspylvään lukko (ESCL), USB-kaksoisportti – RR- konsoli(*)
F57 20 A keltainen –Perävaunun vasemmanpuoleiset vilkut/
jarruvalot – lisävaruste
F58 10 A punainen –Matkustajien luokittelumoduuli / VSM /
TT-moduuli / ESCL(*)
F59 –30 A vaaleanpu-
nainen Voimansiirron ohjausmoduuli (DTCM) –
lisävaruste(*)
F60 20 A keltainen –Keskikonsolin virtaliitäntä
(*)
F61 20 A keltainen –Perävaunun oikeanpuoleiset vilkut/
jarruvalot – lisävaruste
F62 20 A keltainen –Tuulilasin huurteenpoistin – lisävaruste
F63 20 A keltainen – Lämmitettävät/ilmastoidut etuistuimet –
lisävaruste
HÄTÄTILANTEESSA
196

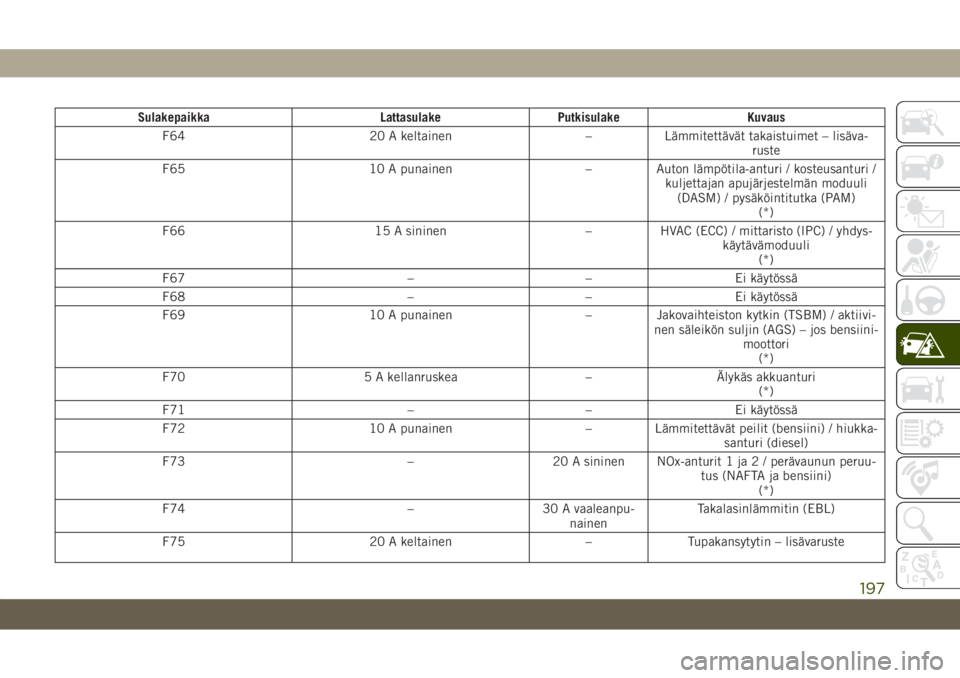

SulakepaikkaLattasulakePutkisulake Kuvaus
F64 20 A keltainen –Lämmitettävät takaistuimet – lisäva-
ruste
F65 10 A punainen –Auton lämpötila-anturi / kosteusanturi /
kuljettajan apujärjestelmän moduuli (DASM) / pysäköintitutka (PAM) (*)
F66 15 A sininen–HVAC (ECC) / mittaristo (IPC) / yhdys-
käytävämoduuli(*)
F67 ––Ei käytössä
F68 ––Ei käytössä
F69 10 A punainen –Jakovaihteiston kytkin (TSBM) / aktiivi-
nen säleikön suljin (AGS) – jos bensiini- moottori(*)
F70 5 A kellanruskea –Älykäs akkuanturi
(*)
F71 ––Ei käytössä
F72 10 A punainen – Lämmitettävät peilit (bensiini) / hiukka-
santuri (diesel)
F73 –20 A sininen NOx-anturit 1 ja 2 / perävaunun peruu-
tus (NAFTA ja bensiini)(*)
F74 –30 A vaaleanpu-
nainen Takalasinlämmitin (EBL)
F75 20 A keltainen –Tupakansytytin – lisävaruste
197

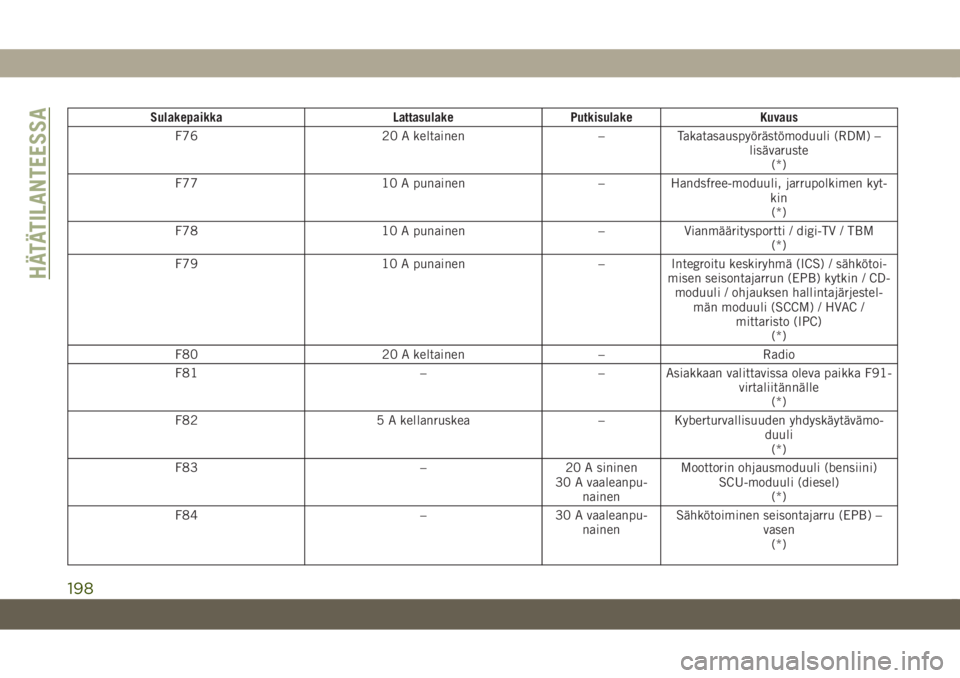

SulakepaikkaLattasulakePutkisulake Kuvaus
F76 20 A keltainen –Takatasauspyörästömoduuli (RDM) –
lisävaruste(*)
F77 10 A punainen –Handsfree-moduuli, jarrupolkimen kyt-
kin(*)
F78 10 A punainen –Vianmääritysportti / digi-TV / TBM
(*)
F79 10 A punainen –Integroitu keskiryhmä (ICS) / sähkötoi-
misen seisontajarrun (EPB) kytkin / CD- moduuli / ohjauksen hallintajärjestel- män moduuli (SCCM) / HVAC / mittaristo (IPC)(*)
F80 20 A keltainen –Radio
F81 –– Asiakkaan valittavissa oleva paikka F91-
virtaliitännälle(*)
F82 5 A kellanruskea –Kyberturvallisuuden yhdyskäytävämo-
duuli(*)
F83 –20 A sininen
30 A vaaleanpu- nainen Moottorin ohjausmoduuli (bensiini)
SCU-moduuli (diesel) (*)
F84 –30 A vaaleanpu-
nainen Sähkötoiminen seisontajarru (EPB) –
vasen(*)
HÄTÄTILANTEESSA
