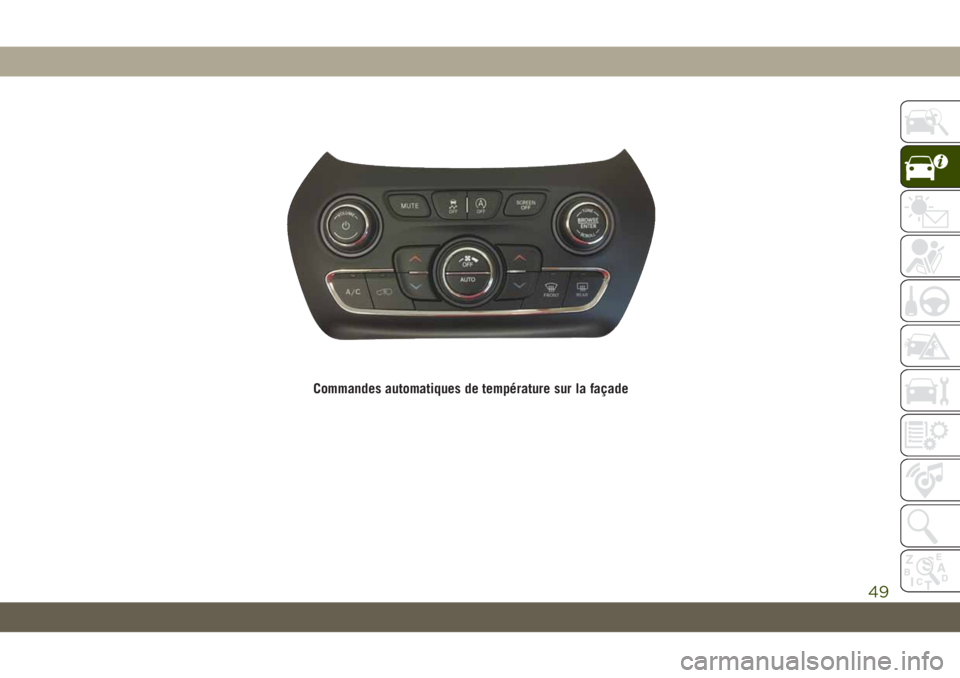

Commandes automatiques de température sur la façade
49
Page 52 of 380

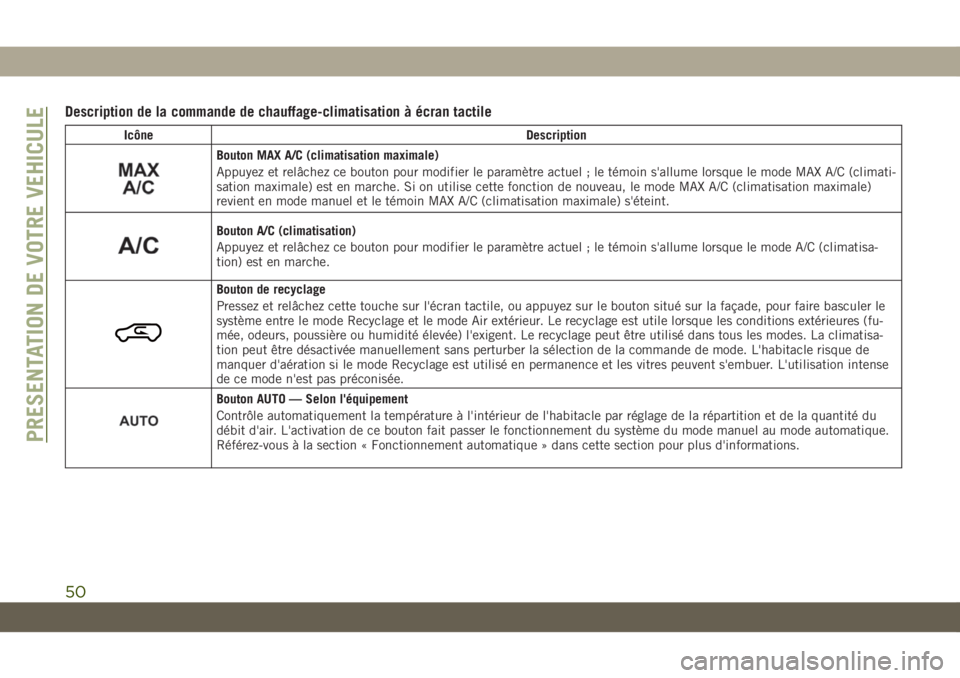

Description de la commande de chauffage-climatisation à écran tactile
IcôneDescription
Bouton MAX A/C (climatisation maximale)
Appuyez et relâchez ce bouton pour modifier le paramètre actuel ; le témoin s'allume lorsque le mode MAX A/C (climati-
sation maximale) est en marche. Si on utilise cette fonction de nouveau, le mode MAX A/C (climatisation maximale)
revient en mode manuel et le témoin MAX A/C (climatisation maximale) s'éteint.
Bouton A/C (climatisation)
Appuyez et relâchez ce bouton pour modifier le paramètre actuel ; le témoin s'allume lorsque le mode A/C (climatisa-
tion) est en marche.
Bouton de recyclage
Pressez et relâchez cette touche sur l'écran tactile, ou appuyez sur le bouton situé sur la façade, pour faire basculer le
système entre le mode Recyclage et le mode Air extérieur. Le recyclage est utile lorsque les conditions extérieures (fu-
mée, odeurs, poussière ou humidité élevée) l'exigent. Le recyclage peut être utilisé dans tous les modes. La climatisa-
tion peut être désactivée manuellement sans perturber la sélection de la commande de mode. L'habitacle risque de
manquer d'aération si le mode Recyclage est utilisé en permanence et les vitres peuvent s'embuer. L'utilisation intense
de ce mode n'est pas préconisée.
Bouton AUTO — Selon l'équipement
Contrôle automatiquement la température à l'intérieur de l'habitacle par réglage de la répartition et de la quantité du
débit d'air. L'activation de ce bouton fait passer le fonctionnement du système du mode manuel au mode automatique.
Référez-vous à la section « Fonctionnement automatique » dans cette section pour plus d'informations.
PRESENTATION DE VOTRE VEHICULE
50
Page 53 of 380
IcôneDescription
FRONT
Bouton de dégivrage avant
Enfoncez et relâchez le bouton de l'écran tactile, ou celui de la façade, pour passer le réglage de débit d'air en cours en
mode de dégivrage. Le témoin s'allume quand cette fonction est activée. L'air provient des bouches du pare-brise et de
désembuage de vitre latérale. Lorsque le bouton Defrost (dégivrage) est sélectionné, la vitesse de la soufflerie aug-
mente. Utilisez le mode Defrost (dégivrage) avec les réglages de température maximum pour un dégivrage et un désem-
buage optimaux du pare-brise et des vitres latérales. L'actionnement du bouton Front defrost (dégivrage avant) permet
de faire revenir le système de chauffage-climatisation au réglage précédent.
REAR
Bouton de dégivrage arrière
Enfoncez et relâchez le bouton de l'écran tactile, ou celui de la façade, pour activer le dégivreur de lunette arrière et le
chauffage des rétroviseurs extérieurs (selon l'équipement). Un témoin s'allume quand le dégivreur de lunette arrière est
en fonction. Le dégivreur de lunette arrière se coupe automatiquement après dix minutes.
Uconnect 3
Uconnect 4/4C/4C NAV
Boutons d'augmentation et de diminution de la température conducteur et passager
Ils permettent au conducteur et au passager de contrôler indépendamment la température. Appuyez sur le bouton rouge
de la façade pour une température plus élevée. Sur l'écran tactile, vous pouvez appuyer sur la barre de température et
la faire glisser vers la touche fléchée rouge de l'écran tactile pour une température plus élevée. Appuyez sur le bouton
bleu de la façade pour une température plus élevée. Sur l'écran tactile, vous pouvez appuyer sur la barre de tempéra-
ture et la faire glisser vers la touche fléchée bleue de l'écran tactile pour une température inférieure.
REMARQUE :
Les numéros s'affichent sur l'affichage de la température uniquement si le système est équipé d’un système de com-
mande de chauffage-climatisation automatique.
51
Page 54 of 380
IcôneDescription
Bouton SYNC (synchronisation) — Selon l'équipement
Appuyez sur le bouton SYNC (synchronisation) de l'écran tactile pour activer/désactiver la fonction de synchronisation.
Le témoin SYNC (synchronisation) est allumé quand cette fonction est activée. La synchronisation permet de synchroni-
ser les températures passager avec celles du conducteur. La modification de la température passager en mode SYNC
(synchronisation) ferme automatiquement cette fonction.
Bouton en façade
Touches de l'écran tactile
Commande de soufflerie
La commande de soufflerie permet de doser le débit d'air forcé dans le système de chauffage-climatisation. La souffle-
rie compte sept vitesses. Le réglage de la soufflerie provoque le passage du mode automatique au mode manuel. Vous
pouvez sélectionner les vitesses avec le bouton de commande de soufflerie de la façade ou les touches de l'écran tac-
tile.
•Boutons en façade : la vitesse de soufflerie augmente si vous tournez le bouton de commande de soufflerie dans le sens
des aiguilles d'une montre à partir du paramètre de soufflerie le plus faible. La vitesse de soufflerie diminue si vous
tournez le bouton de commande de soufflerie dans le sens inverse des aiguilles d'une montre.
• Touches de l'écran tactile :
utilisez la petite icône de soufflerie pour ralentir la soufflerie et la grande icône pour
l'accélérer. Vous pouvez aussi sélectionner la soufflerie en appuyant sur la réglette entre les icônes.
Mode Panel (tableau de bord)
Mode Panel (tableau de bord)
L'air entre dans l'habitacle par les bouches d'aération du tableau de bord. Ces bouches peuvent être réglées individuel-
lement pour infléchir le trajet de l'air. Les ailettes des bouches d'air centrales et extérieures peuvent être orientées vers
le haut, vers le bas ou latéralement pour régler la direction du débit d'air. Une molette située en dessous des ailettes
des bouches d'air permet de doser le débit d'air provenant de ces bouches.
PRESENTATION DE VOTRE VEHICULE
52
Page 55 of 380
IcôneDescription
Mode Bi-Level (tableau de bord/plancher)
Mode Bi-Level (tableau de bord/plancher)
L'air provient des bouches du tableau de bord et des bouches d'aération du plancher. Un peu d'air traverse les bouches
de dégivrage et de désembuage de vitre latérale.
REMARQUE :
Le mode Bi-level (tableau de bord/plancher) délivre pour plus de confort de l'air plus frais par les bouches du tableau
de bord et de l'air plus chaud par celles du plancher.
Mode Floor (plancher)
Mode Floor (plancher)
L'air provient des bouches d'aération du plancher. Un peu d'air traverse les bouches de dégivrage et de désembuage de
vitre latérale.
Mode Mix
(pare-brise/plancher)
Mode Mix (pare-brise/plancher)
L'air est dispensé par les bouches du plancher, de dégivrage et de désembuage des vitres latérales. Utilisez ce para-
mètre par temps froid ou neigeux, lorsque le pare-brise doit être réchauffé. Ce paramètre convient au maintien du
confort, tout en réduisant l'humidité du pare-brise.
Bouton OFF (hors fonction) de la commande de chauffage-climatisation
Enfoncez et relâchez ce bouton pour désactiver la commande de chauffage-climatisation.
53
Page 56 of 380
Commande de chauffage-climatisation
Bouton A/C (climatisation)
Le bouton A/C (climatisation) permet à l'uti-
lisateur d'activer ou de désactiver manuelle-
ment le système de climatisation. Quand le
système de climatisation est allumé, de l'air
froid déshumidifié soufflé à travers les
bouches pénètre dans l'habitacle. Pour ré-
duire la consommation de carburant, ap-
puyez sur le bouton A/C (climatisation) pour
éteindre la climatisation et régler manuelle-
ment la soufflerie et le débit d'air. Veillez
aussi à ne choisir que les modes Tableau de
bord, Tableau de bord/Plancher ou Plancher.
REMARQUE :
• Si de la buée ou de l'humidité apparaît surle pare-brise ou les vitres latérales, sélec-
tionnez le mode Defrost (dégivrage) et aug-
mentez la vitesse de soufflerie si néces-
saire.
• Si le rendement de votre système de clima- tisation semble inférieur à la normale, vé-
rifiez si la face avant du condenseur de
climatisation, situé à l'avant du radiateur, n'est pas obstruée par de la saleté ou des
insectes. Nettoyez au jet d'eau par l'avant
du radiateur et à travers le condenseur.
CLIMATISATION MAXIMALE
MAX A/C (climatisation maximale) règle la
commande pour une performance de refroi-
dissement maximale.
Appuyez et relâchez pour basculer entre MAX
A/C (climatisation maximale) et les réglages
précédents. Le bouton s'allume lorsque le
mode MAX A/C (climatisation maximale) est
activé.
En mode MAX A/C (climatisation maximale),
le niveau de la soufflerie et la position du
mode peuvent être ajustés aux réglages dési-
rés par l'utilisateur. Si vous appuyez sur
d'autres paramètres, le mode MAX A/C (cli-
matisation maximale) passe au paramètre
sélectionné et vous quittez ce mode.
Recyclage
Par temps froid, l'utilisation prolongée du
mode Recyclage risque d'entraîner une for-
mation excessive de buée sur les vitres. La
fonction de Recyclage peut ne pas être dis- ponible (bouton grisé de l'écran tactile) s'il
existe des conditions qui pourraient provo-
quer l'apparition de buée à l'intérieur du
pare-brise.
Commande de température automatique
(ATC) - Selon l'équipement
Fonctionnement automatique
1. Appuyez sur le bouton AUTO de la façade
ou de l'écran tactile du tableau de com-
mande automatique de température
(ATC).
2. Ensuite, réglez la température que vous aimeriez que le système maintienne en
ajustant les boutons de commande de
température du conducteur et du passa-
ger. Quand la température souhaitée s'af-
fiche, le système a atteint ce niveau de
confort et le maintient automatiquement.
3. Une fois le système réglé pour votre ni- veau de confort, il n'est plus nécessaire de
le modifier. Vous bénéficierez de la
meilleure efficacité du système en le lais-
sant fonctionner automatiquement.
PRESENTATION DE VOTRE VEHICULE
54
Page 57 of 380
REMARQUE :
• Il est superflu de déplacer la commande detempérature pour des véhicules froids ou
chauds. Le système règle automatique-
ment la température, le mode et le régime
de la soufflerie pour fournir des conditions
confortables aussi vite que possible.
•
La touche de fonction programmable par l'uti-
lisateur US/Metric (impériales/métriques)
vous permet d'afficher la température en uni-
tés impériales (US) ou métriques (M).
Référez-vous à la section « Paramètres
Uconnect » du chapitre « Multimédia » de
votre manuel de l'utilisateur pour plus
d'informations.
Pour vous offrir un maximum de confort en
mode automatique, lors des démarrages par
temps froid, la soufflerie reste à basse vitesse
jusqu'au réchauffement du moteur. La vi-
tesse de la soufflerie augmente progressive-
ment avant de passer en mode Auto.
Neutralisation manuelle du fonctionnement
Ce système offre la possibilité de commandes
entièrement manuelles. Le symbole AUTO de
l'écran ATC avant s'éteint quand le système
est utilisé en mode manuel.
Conseils d'utilisation
Fonctionnement estival
Le circuit de refroidissement du moteur doit
être protégé au moyen d'un liquide de refroi-
dissement antigel de haute qualité pour ga-
rantir une bonne protection anticorrosion et
éviter la surchauffe du moteur. Il est recom-
mandé d'utiliser du liquide de refroidisse-
ment OAT (conforme à la norme MS-90032).
Fonctionnement hivernal
Pour garantir les meilleures performances
possibles de chauffage et de dégivrage,
contrôlez le bon fonctionnement du système
de refroidissement du moteur et l'utilisation
du volume, du type et de la concentration de
liquide de refroidissement corrects. L'utilisa-
tion du mode Recyclage est déconseillée
pendant l'hiver : il peut embuer les vitres.
Entreposage
Avant d'entreposer votre véhicule ou de le
mettre hors service pendant deux semaines
ou plus (pendant les vacances par exemple),
faites fonctionner la climatisation, moteur au
ralenti, pendant environ cinq minutes à fond
en mode air frais. Cette précaution permet de
lubrifier correctement le système afin de ré-
duire les risques d'endommagement du com-
presseur lors de la remise en route du sys-
tème.
Désembuage des vitres
L'intérieur des vitres a tendance à s'embuer
par temps doux, pluvieux et/ou humide. Pour
désembuer les vitres, sélectionnez le mode
de dégivrage ou Pare-brise/plancher et aug-
mentez la vitesse de soufflerie avant. N'utili-
sez pas le mode de recyclage pendant de
longues périodes sans mettre en fonction la
climatisation, sous peine d'embuer les vitres.
55
Page 58 of 380
ATTENTION !
Le non-respect de ces mises en garde peut
endommager les éléments chauffants.
• La prudence est de rigueur lors dunettoyage de la face interne de la lu-
nette arrière. N'utilisez pas de produit
de nettoyage abrasif sur la face interne
de la lunette arrière. Utilisez un chiffon
doux et un produit de nettoyage non
agressif ; essuyez parallèlement aux
éléments chauffants. Les étiquettes
peuvent être enlevées après les avoir
imbibées d'eau chaude.
• N'utilisez ni grattoir, ni outil tranchant,
ni produit de nettoyage abrasif sur la
face interne de la lunette arrière.
• Maintenez tout objet à l'écart de la
vitre.
Admission d'air extérieur
Assurez-vous que l'admission d'air située di-
rectement devant le pare-brise est exempte
d'obstructions (feuilles, par exemple). Si celles-ci s'accumulent dans le circuit d'ad-
mission d'air, elles peuvent réduire le débit
d'air et bloquer l'évacuation d'eau de la
gaine. En hiver, assurez-vous également que
l'admission d'air n'est obstruée ni par la
glace, ni par la boue, ni par la neige.
Filtre à air d'habitacle
Le système de commande de chauffage-
climatisation filtre la poussière et les pollens
de l'air. Contactez un concessionnaire agréé
pour toute intervention sur votre filtre à air
d'habitacle, ainsi que pour son remplace-
ment si nécessaire.
GLACES
Commandes de lève-vitres électriques
Les commandes de lève-glace de la porte du
conducteur commandent toutes les vitres de
porte.
Le panneau de garnissage de chaque porte
de passager comporte une commande de
lève-glaces qui actionne la glace de la porte
correspondante. Les commandes des lève-
glaces fonctionnent uniquement quand le
contacteur d'allumage occupe la position
ACC (accessoires) ou ON/RUN (en fonction/
marche).
Commutateurs de lève-vitres électriques
PRESENTATION DE VOTRE VEHICULE
56
Page 59 of 380
REMARQUE :
Dans les véhicules équipés de Uconnect, les
commutateurs de lève-vitres électriques
restent actifs jusqu'à 10 minutes après avoir
placé l'allumage en position OFF (hors fonc-
tion). L'ouverture d'une porte avant annule
cette fonction. La durée est programmable.
Référez-vous à la section « Paramètres
Uconnect » du chapitre « Multimédia » de
votre manuel de l'utilisateur pour plus
d'informations.
AVERTISSEMENT !
Ne laissez jamais d'enfants sans sur-
veillance dans un véhicule, et ne laissez
pas les enfants jouer avec les lève-vitres
électriques. Ne laissez pas le porte-clés à
l'intérieur ou à proximité du véhicule ou
dans un endroit accessible aux enfants et
ne laissez pas l'allumage d'un véhicule
équipé du système Keyless Enter-N-Go en
mode ACC (Accessoires) ou ON/RUN (En
fonction/marche). Les occupants, et parti-
AVERTISSEMENT !
culièrement les enfants non surveillés,
peuvent se retrouver coincés par les vitres
s'ils actionnent les commutateurs des
lève-vitres électriques. Il pourrait en résul-
ter des blessures graves, voire mortelles.
Dispositif de levée automatique avec
protection anti-pincement
REMARQUE :
• Si la fermeture automatique de la vitre estentravée, le sens de déplacement s'inverse
et la vitre redescend. Eliminez l'obstacle et
utilisez de nouveau le commutateur de
lève-vitre pour remonter la glace.
•
Un choc dû aux irrégularités de la chaussée
peut déclencher la fonction d'inversion auto-
matique de manière imprévue pendant la fer-
meture automatique. Dans ce cas, tirez légè-
rement le commutateur et maintenez-le pour
fermer la vitre manuellement.
AVERTISSEMENT !
Il n'existe pas de protection contre le pin-
cement quand la glace est presque fer-
mée. Pour éviter toute blessure, veillez à
maintenir les bras, les mains, les doigts et
tout autre objet à l'écart du trajet de la
glace lors de sa fermeture.
Commutateur de verrouillage de lève-vitre
Le commutateur de verrouillage de lève-vitre
du panneau de garnissage de la porte du
conducteur vous permet de désactiver les
commandes de lève-vitres des portes des
passagers arrière. Pour désactiver les com-
mandes de lève-vitre, appuyez et relâchez le
bouton de verrouillage de lève-vitre (le té-
moin sur le bouton s'allume). Pour activer les
commandes de lève-vitre, appuyez et relâ-
chez à nouveau le bouton de verrouillage de
lève-vitre (le témoin sur le bouton s'éteint).
57
Page 60 of 380
Vibrations dues au vent
Les remous dus au vent peuvent être décrits
comme la perception d'une pression ou d'un
bourdonnement au niveau des oreilles. Votre
véhicule peut provoquer ces remous lorsque
les glaces sont ouvertes ou que le toit ouvrant
(selon l'équipement) est totalement ou par-
tiellement ouvert. Ce phénomène est normal
mais peut être minimisé. En cas de remous
lorsque les glaces arrière sont ouvertes, ou-
vrez toutes les glaces pour réduire les re-
mous. Si les remous se produisent lorsque le
toit ouvrant est ouvert, réglez l'ouverture de
celui-ci afin de les atténuer ou ouvrez une
des glaces.
TOIT OUVRANT MOTORISE
AVEC STORE DE TOIT
MOTORISE — SELON
L'EQUIPEMENT
Les commutateurs de toit ouvrant motorisés
se trouvent à gauche, entre les pare-soleil de
la console suspendue.
Les commutateurs de store motorisés se
trouvent à droite, entre les pare-soleil de la
console suspendue.
Commutateurs de toit ouvrant motorisé
1 — Closing Sunroof (Fermeture du toit
ouvrant)
2 — Toit ouvrant en position de ventila-
tion
3 — Opening Sunroof (Ouverture du
toit ouvrant)
4 — Opening Power Shade (Ouverture
du store de toit motorisé)
5 — Closing Power Shade (Fermeture
du store de toit motorisé)
PRESENTATION DE VOTRE VEHICULE
58
