JEEP CHEROKEE 2021 Instructieboek (in Dutch)

249

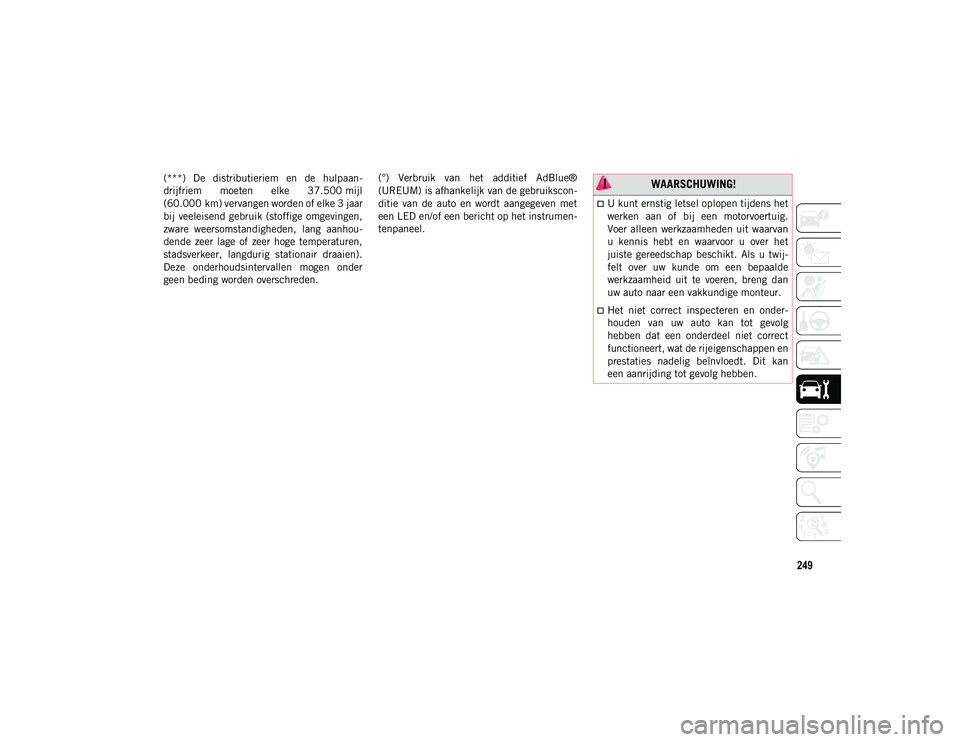

(***) De distributieriem en de hulpaan-
drijfriem moeten elke 37.500 mijl
(60.000 km) vervangen worden of elke 3 jaar
bij veeleisend gebruik (stoffige omgevingen,
zware weersomstandigheden, lang aanhou-
dende zeer lage of zeer hoge temperaturen,
stadsverkeer, langdurig stationair draaien).
Deze onderhoudsintervallen mogen onder
geen beding worden overschreden.(°) Verbruik van het additief AdBlue®
(UREUM) is afhankelijk van de gebruikscon-
ditie van de auto en wordt aangegeven met
een LED en/of een bericht op het instrumen-
tenpaneel. WAARSCHUWING!
U kunt ernstig letsel oplopen tijdens het
werken aan of bij een motorvoertuig.
Voer alleen werkzaamheden uit waarvan
u kennis hebt en waarvoor u over het
juiste gereedschap beschikt. Als u twij-
felt over uw kunde om een bepaalde
werkzaamheid uit te voeren, breng dan
uw auto naar een vakkundige monteur.
Het niet correct inspecteren en onder-
houden van uw auto kan tot gevolg
hebben dat een onderdeel niet correct
functioneert, wat de rijeigenschappen en
prestaties nadelig beïnvloedt. Dit kan
een aanrijding tot gevolg hebben.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 249

SERVICE EN ONDERHOUD
250

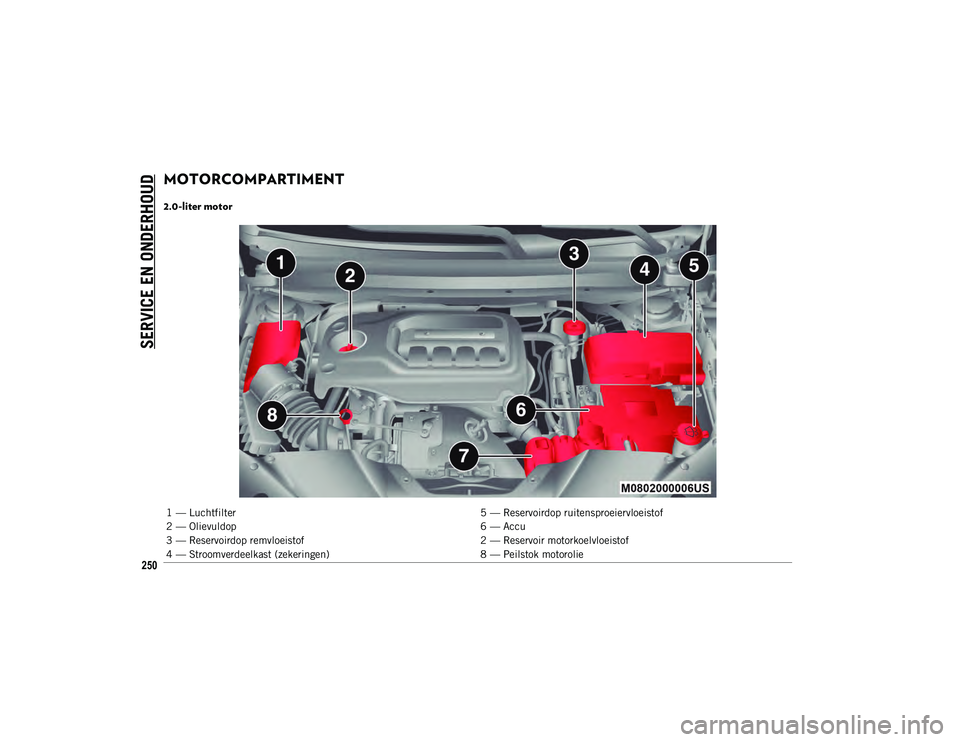

MOTORCOMPARTIMENT
2.0-liter motor
1 — Luchtfilter5 — Reservoirdop ruitensproeiervloeistof
2 — Olievuldop 6 — Accu
3 — Reservoirdop remvloeistof 2 — Reservoir motorkoelvloeistof
4 — Stroomverdeelkast (zekeringen) 8 — Peilstok motorolie
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 250

251

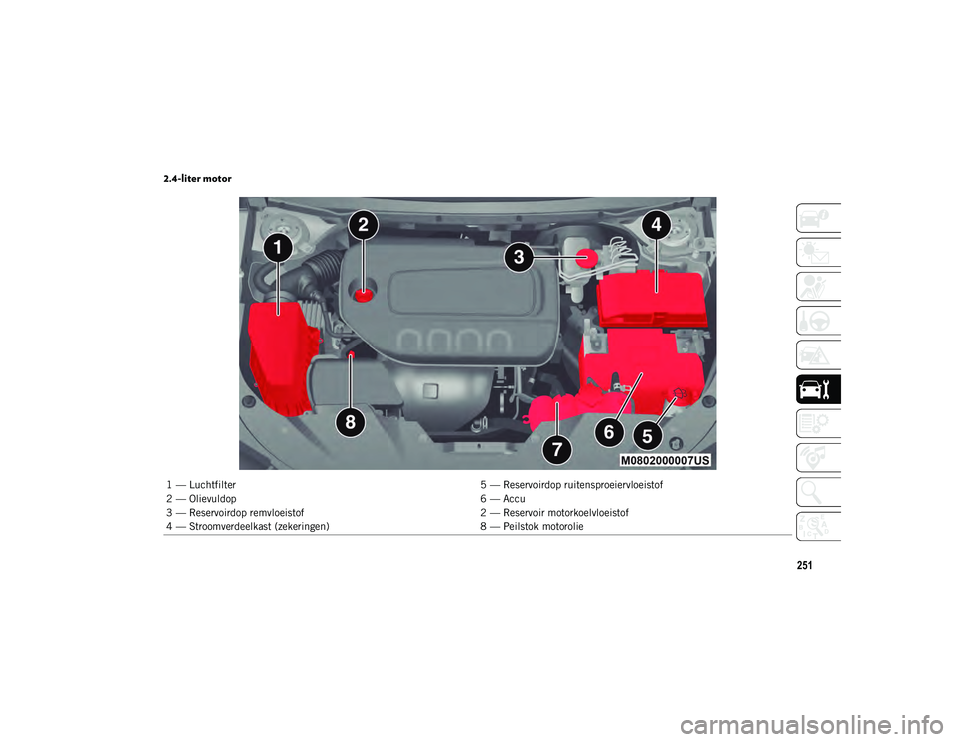

2.4-liter motor
1 — Luchtfilter5 — Reservoirdop ruitensproeiervloeistof
2 — Olievuldop 6 — Accu
3 — Reservoirdop remvloeistof 2 — Reservoir motorkoelvloeistof
4 — Stroomverdeelkast (zekeringen) 8 — Peilstok motorolie
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 251

SERVICE EN ONDERHOUD
252

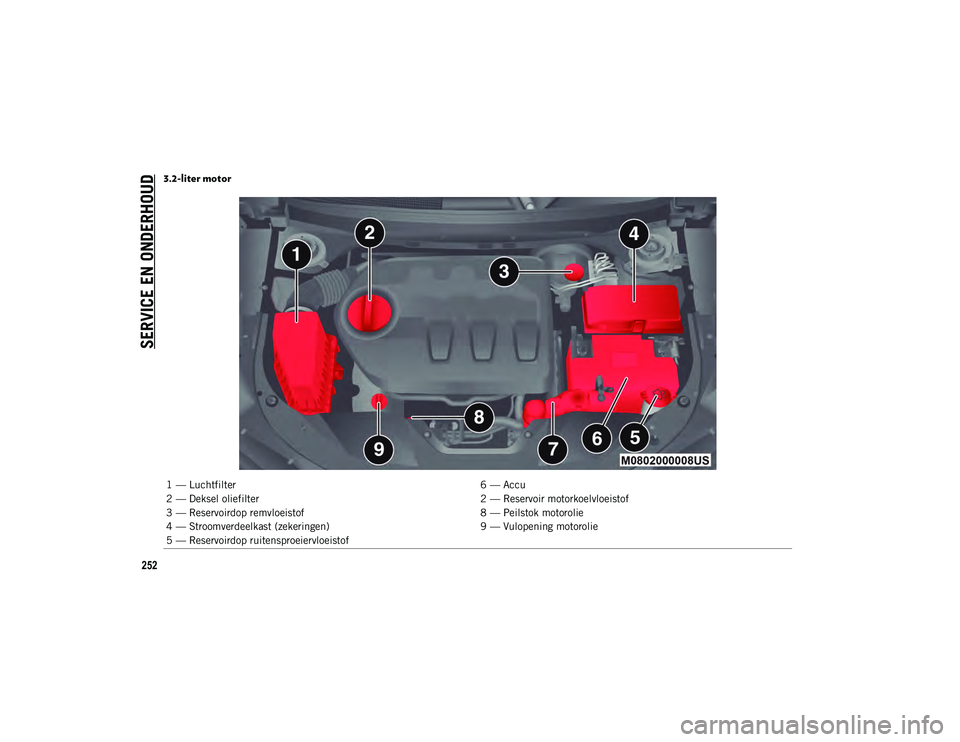

3.2-liter motor
1 — Luchtfilter6 — Accu
2 — Deksel oliefilter 2 — Reservoir motorkoelvloeistof
3 — Reservoirdop remvloeistof 8 — Peilstok motorolie
4 — Stroomverdeelkast (zekeringen) 9 — Vulopening motorolie
5 — Reservoirdop ruitensproeiervloeistof
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 252

253

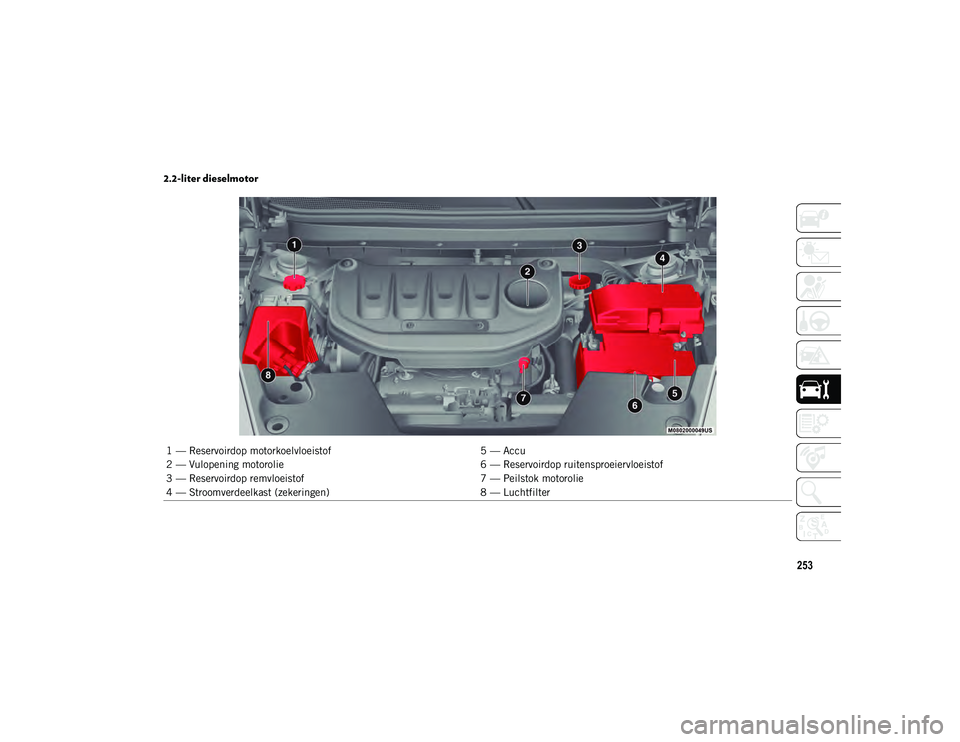

2.2-liter dieselmotor
1 — Reservoirdop motorkoelvloeistof5 — Accu
2 — Vulopening motorolie 6 — Reservoirdop ruitensproeiervloeistof
3 — Reservoirdop remvloeistof 7 — Peilstok motorolie
4 — Stroomverdeelkast (zekeringen) 8 — Luchtfilter
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 253

SERVICE EN ONDERHOUD
254
(Vervolgd)
Oliepeil controleren
Om een optimale smering van de motor te
waarborgen, moet het juiste motoroliepeil
gehandhaafd blijven. Controleer het oliepeil
daarom regelmatig, bijvoorbeeld bij elke
tankstop. Het ideale tijdstip voor een
controle van het motoroliepeil is ongeveer
vijf minuten nadat een volledig opgewarmde
motor is uitgeschakeld.
Controleer het oliepeil als de auto op een
vlakke ondergrond staat. De meting is dan
nauwkeuriger.Er zijn vier mogelijke peilstoksoorten,
Gearceerde zone.
Gearceerde zone met markering SAFE.
Kruisarcering met woord MIN aan de
ondergrens en MAX aan de bovengrens.
Kruisarcering gemarkeerd met kuiltjes bij
de MIN- en MAX-uiteinden van het bereik.
OPMERKING:
Handhaaf het motoroliepeil altijd binnen de
kruisarcering op de peilstok.
Als het oliepeil tot het onderste deel van de
peilstok komt en u vult 1,0 liter (1 quart) olie
bij, neemt het oliepeil toe tot het bovenste
merkteken.
WAARSCHUWING!
Rook nooit tijdens werkzaamheden in de
motorruimte: deze kan gas en ontvlam-
bare dampen bevatten, met het risico
van brand.
Wees zeer voorzichtig bij werkzaam-
heden in de motorruimte wanneer de
motor heet is: u zou brandwonden
kunnen oplopen. Kom niet te dicht bij de
radiateurventilator: de elektrische venti-
lator kan starten; verwondingsgevaar.
Sjaals, stropdassen en andere losse
kledingstukken kunnen worden gegrepen
door bewegende onderdelen.
LET OP!
Zorg dat u de verschillende soorten vloei-
stoffen niet met elkaar verwisselt
wanneer u deze bijvult: ze zijn niet
onderling compatibel! Als u bijvult met
een ongeschikte vloeistof, kan uw auto
ernstig beschadigd raken.
Het oliepeil mag nooit de MAX-marke-
ring overschrijden.
Vul altijd motorolie bij met dezelfde
specificaties als de olie die al aanwezig
is in de motor.
Wacht bij het bijvullen van de motorolie
tot de motor is afgekoeld voordat u de
vuldop losmaakt, met name bij auto's
met een aluminium dop. WAARSCHU-
WING: verbrandingsgevaar!
Als het carter met te veel of te weinig
motorolie wordt gevuld, kan aëratie of
verlies van oliedruk optreden. Dit kan
leiden tot motorschade.
LET OP! (Vervolgd)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 254

255
Koelsysteem
Motorkoelvloeistofcontroles
Controleer de koelvloeistof (antivries) elk jaar
(bij voorkeur voordat de vorst invalt). Als dekoelvloeistof (antivries) vuil is, moet het
systeem worden afgetapt en doorgespoeld en
daarna met verse OAT-koelvloeistof (conform
MS.90032) door een erkende dealer worden
gevuld. Controleer of de voorzijde van de
airco-condensor vrij is van insectenresten,
bladeren, enz. Spuit de voorzijde van de
condensor indien nodig voorzichtig verticaal
vanaf de bovenkant schoon met een tuins-
lang.
Controleer de slangen van het motorkoelsy-
steem op broos rubber, barsten, scheuren,
insnijdingen en vloeistofdichte aansluiting
aan koelvloeistofreservoir- en radiateurzijde.
Controleer het hele systeem op lekkage.
VERWIJDER DE RADIATEURDOP NIET ALS
HET KOELSYSTEEM HEET IS.
Vloeistof voor ruitenwisser bijvullen
De ruitensproeiers vóór en achter maken
gebruik van hetzelfde vloeistofreservoir. Het
vloeistofreservoir bevindt zich vóór in het
motorcompartiment. Controleer regelmatig
de inhoud van het reservoir. Vul het reservoir
met een ruitensproeieroplossing (geen radia-
teur-antivries) en laat het systeem enkele
seconden werken om het restwater weg te
spoelen.
Breng, wanneer u het ruitensproeiervloei-
stofreservoir bijvult, wat ruitensproeiervloei-
stof aan op een doek en veeg hiermee de
ruitenwisserbladen schoon. Hierdoor wordt
de wiswerking verbeterd.
Om te voorkomen dat uw ruitensproeier-
systeem bij koud weer bevriest, dient u een
oplossing of mengsel te kiezen dat geschikt
is voor het klimaat in uw omgeving. Deze
informatie treft u aan op de meeste flessen
met ruitensproeiervloeistof.
WAARSCHUWING!
Hete koelvloeistof (antivries) en stoom
uit de radiateur kunnen ernstige brand-
wonden veroorzaken. Als u stoom van
onder de motorkap hoort of ziet komen,
mag u de motorkap pas openen nadat de
radiateur voldoende is afgekoeld. Open
nooit de vuldop van het koelsysteem als
de radiateur of het koelvloeistofreservoir
heet is.
Houd uw handen, gereedschap, kleding
en sieraden uit de buurt van de radia-
teurventilator wanneer de motorkap is
geopend. De ventilator start automatisch
en kan op elk moment starten, of de
motor loopt of niet.
Draai de contactsleutel in de OFF-stand,
als u werkzaamheden gaat verrichten in
de buurt van de radiateurventilator. De
ventilator is temperatuurgeregeld en kan
op elk moment gaan draaien indien het
contact in de stand ON staat.
WAARSCHUWING!
In de handel verkrijgbare
ruitensproeiervloeistof is brandbaar. Deze
kan ontbranden en brandwonden
veroorzaken. Wees daarom voorzichtig als
u het reservoir bijvult of in de buurt van
het reservoir werkt.
LET OP!
Rijd niet met een leeg
ruitensproeierreservoir: de ruitensproeier is
essentieel voor het verbeteren van het
zicht.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 255

SERVICE EN ONDERHOUD
256
(Vervolgd)
(Vervolgd)

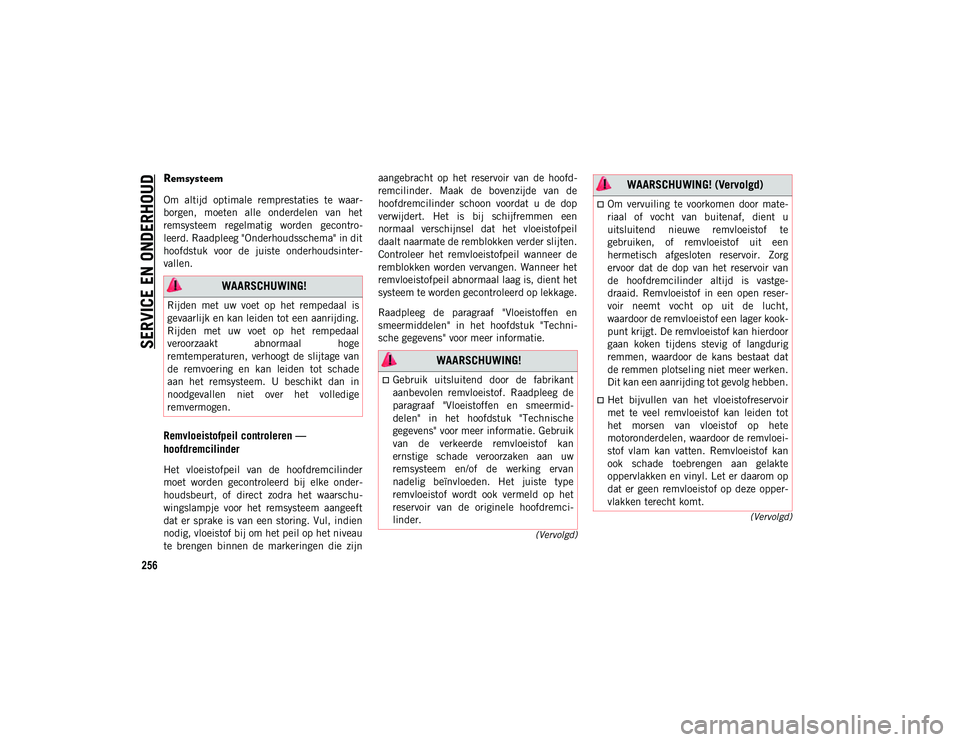

Remsysteem
Om altijd optimale remprestaties te waar-
borgen, moeten alle onderdelen van het
remsysteem regelmatig worden gecontro-
leerd. Raadpleeg "Onderhoudsschema" in dit
hoofdstuk voor de juiste onderhoudsinter-
vallen.
Remvloeistofpeil controleren —
hoofdremcilinder
Het vloeistofpeil van de hoofdremcilinder
moet worden gecontroleerd bij elke onder-
houdsbeurt, of direct zodra het waarschu-
wingslampje voor het remsysteem aangeeft
dat er sprake is van een storing. Vul, indien
nodig, vloeistof bij om het peil op het niveau
te brengen binnen de markeringen die zijn aangebracht op het reservoir van de hoofd-
remcilinder. Maak de bovenzijde van de
hoofdremcilinder schoon voordat u de dop
verwijdert. Het is bij schijfremmen een
normaal verschijnsel dat het vloeistofpeil
daalt naarmate de remblokken verder slijten.
Controleer het remvloeistofpeil wanneer de
remblokken worden vervangen. Wanneer het
remvloeistofpeil abnormaal laag is, dient het
systeem te worden gecontroleerd op lekkage.
Raadpleeg de paragraaf "Vloeistoffen en
smeermiddelen" in het hoofdstuk "Techni-
sche gegevens" voor meer informatie.
WAARSCHUWING!
Rijden met uw voet op het rempedaal is
gevaarlijk en kan leiden tot een aanrijding.
Rijden met uw voet op het rempedaal
veroorzaakt abnormaal hoge
remtemperaturen, verhoogt de slijtage van
de remvoering en kan leiden tot schade
aan het remsysteem. U beschikt dan in
noodgevallen niet over het volledige
remvermogen.
WAARSCHUWING!
Gebruik uitsluitend door de fabrikant
aanbevolen remvloeistof. Raadpleeg de
paragraaf "Vloeistoffen en smeermid-
delen" in het hoofdstuk "Technische
gegevens" voor meer informatie. Gebruik
van de verkeerde remvloeistof kan
ernstige schade veroorzaken aan uw
remsysteem en/of de werking ervan
nadelig beïnvloeden. Het juiste type
remvloeistof wordt ook vermeld op het
reservoir van de originele hoofdremci-
linder.
Om vervuiling te voorkomen door mate-
riaal of vocht van buitenaf, dient u
uitsluitend nieuwe remvloeistof te
gebruiken, of remvloeistof uit een
hermetisch afgesloten reservoir. Zorg
ervoor dat de dop van het reservoir van
de hoofdremcilinder altijd is vastge-
draaid. Remvloeistof in een open reser-
voir neemt vocht op uit de lucht,
waardoor de remvloeistof een lager kook-
punt krijgt. De remvloeistof kan hierdoor
gaan koken tijdens stevig of langdurig
remmen, waardoor de kans bestaat dat
de remmen plotseling niet meer werken.
Dit kan een aanrijding tot gevolg hebben.
Het bijvullen van het vloeistofreservoir
met te veel remvloeistof kan leiden tot
het morsen van vloeistof op hete
motoronderdelen, waardoor de remvloei-
stof vlam kan vatten. Remvloeistof kan
ook schade toebrengen aan gelakte
oppervlakken en vinyl. Let er daarom op
dat er geen remvloeistof op deze opper-
vlakken terecht komt.
WAARSCHUWING! (Vervolgd)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 256

257
(Vervolgd)

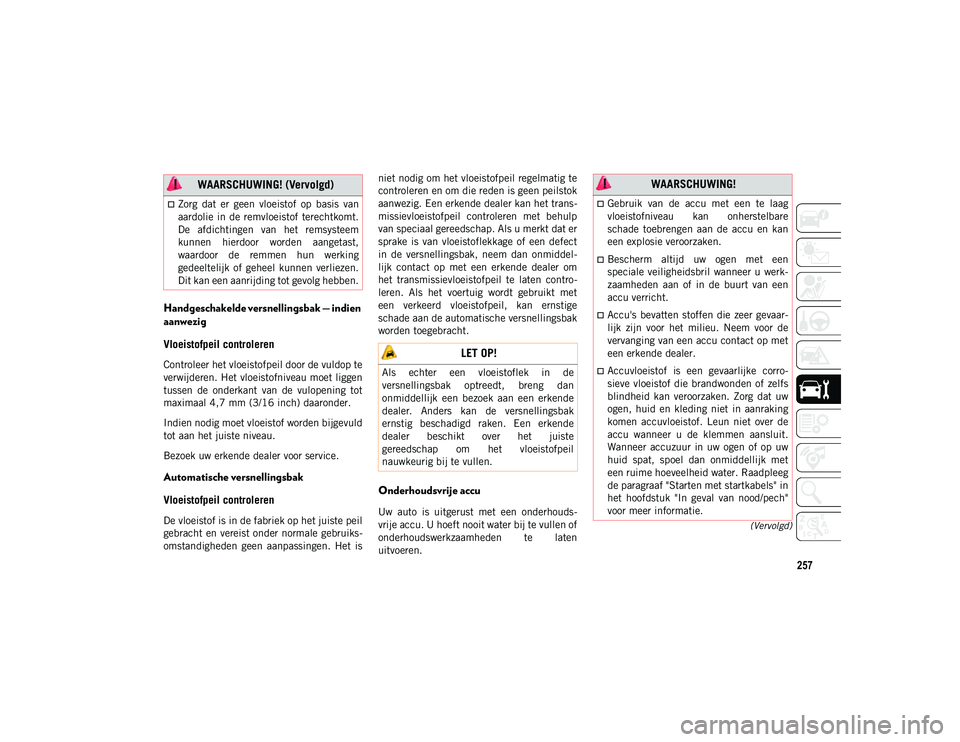

Handgeschakelde versnellingsbak — indien
aanwezig
Vloeistofpeil controleren
Controleer het vloeistofpeil door de vuldop te
verwijderen. Het vloeistofniveau moet liggen
tussen de onderkant van de vulopening tot
maximaal 4,7 mm (3/16 inch) daaronder.
Indien nodig moet vloeistof worden bijgevuld
tot aan het juiste niveau.
Bezoek uw erkende dealer voor service.
Automatische versnellingsbak
Vloeistofpeil controleren
De vloeistof is in de fabriek op het juiste peil
gebracht en vereist onder normale gebruiks-
omstandigheden geen aanpassingen. Het isniet nodig om het vloeistofpeil regelmatig te
controleren en om die reden is geen peilstok
aanwezig. Een erkende dealer kan het trans-
missievloeistofpeil controleren met behulp
van speciaal gereedschap. Als u merkt dat er
sprake is van vloeistoflekkage of een defect
in de versnellingsbak, neem dan onmiddel-
lijk contact op met een erkende dealer om
het transmissievloeistofpeil te laten contro-
leren. Als het voertuig wordt gebruikt met
een verkeerd vloeistofpeil, kan ernstige
schade aan de automatische versnellingsbak
worden toegebracht.
Onderhoudsvrije accu
Uw auto is uitgerust met een onderhouds-
vrije accu. U hoeft nooit water bij te vullen of
onderhoudswerkzaamheden te laten
uitvoeren.
Zorg dat er geen vloeistof op basis van
aardolie in de remvloeistof terechtkomt.
De afdichtingen van het remsysteem
kunnen hierdoor worden aangetast,
waardoor de remmen hun werking
gedeeltelijk of geheel kunnen verliezen.
Dit kan een aanrijding tot gevolg hebben.
WAARSCHUWING! (Vervolgd)
LET OP!
Als echter een vloeistoflek in de
versnellingsbak optreedt, breng dan
onmiddellijk een bezoek aan een erkende
dealer. Anders kan de versnellingsbak
ernstig beschadigd raken. Een erkende
dealer beschikt over het juiste
gereedschap om het vloeistofpeil
nauwkeurig bij te vullen.
WAARSCHUWING!
Gebruik van de accu met een te laag
vloeistofniveau kan onherstelbare
schade toebrengen aan de accu en kan
een explosie veroorzaken.
Bescherm altijd uw ogen met een
speciale veiligheidsbril wanneer u werk-
zaamheden aan of in de buurt van een
accu verricht.
Accu's bevatten stoffen die zeer gevaar-
lijk zijn voor het milieu. Neem voor de
vervanging van een accu contact op met
een erkende dealer.
Accuvloeistof is een gevaarlijke corro-
sieve vloeistof die brandwonden of zelfs
blindheid kan veroorzaken. Zorg dat uw
ogen, huid en kleding niet in aanraking
komen accuvloeistof. Leun niet over de
accu wanneer u de klemmen aansluit.
Wanneer accuzuur in uw ogen of op uw
huid spat, spoel dan onmiddellijk met
een ruime hoeveelheid water. Raadpleeg
de paragraaf "Starten met startkabels" in
het hoofdstuk "In geval van nood/pech"
voor meer informatie.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 257

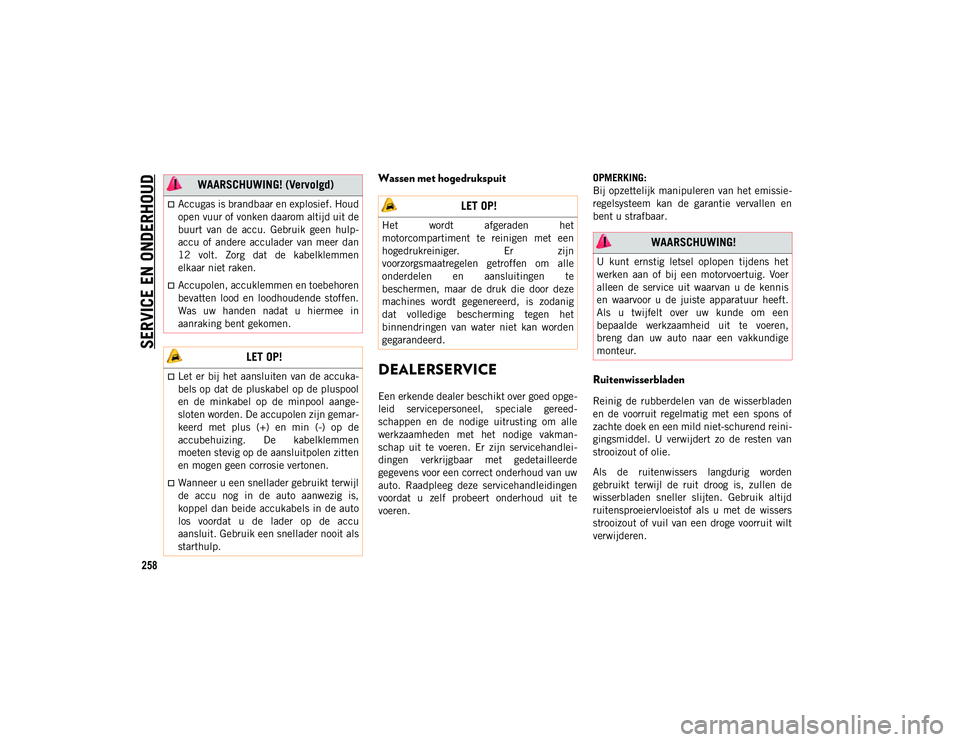

SERVICE EN ONDERHOUD
258
Wassen met hogedrukspuit
DEALERSERVICE
Een erkende dealer beschikt over goed opge-
leid servicepersoneel, speciale gereed-
schappen en de nodige uitrusting om alle
werkzaamheden met het nodige vakman-
schap uit te voeren. Er zijn servicehandlei-
dingen verkrijgbaar met gedetailleerde
gegevens voor een correct onderhoud van uw
auto. Raadpleeg deze servicehandleidingen
voordat u zelf probeert onderhoud uit te
voeren.OPMERKING:
Bij opzettelijk manipuleren van het emissie-
regelsysteem kan de garantie vervallen en
bent u strafbaar.
Ruitenwisserbladen
Reinig de rubberdelen van de wisserbladen
en de voorruit regelmatig met een spons of
zachte doek en een mild niet-schurend reini-
gingsmiddel. U verwijdert zo de resten van
strooizout of olie.
Als de ruitenwissers langdurig worden
gebruikt terwijl de ruit droog is, zullen de
wisserbladen sneller slijten. Gebruik altijd
ruitensproeiervloeistof als u met de wissers
strooizout of vuil van een droge voorruit wilt
verwijderen.
Accugas is brandbaar en explosief. Houd
open vuur of vonken daarom altijd uit de
buurt van de accu. Gebruik geen hulp-
accu of andere acculader van meer dan
12 volt. Zorg dat de kabelklemmen
elkaar niet raken.
Accupolen, accuklemmen en toebehoren
bevatten lood en loodhoudende stoffen.
Was uw handen nadat u hiermee in
aanraking bent gekomen.
LET OP!
Let er bij het aansluiten van de accuka-
bels op dat de pluskabel op de pluspool
en de minkabel op de minpool aange-
sloten worden. De accupolen zijn gemar-
keerd met plus (+) en min (-) op de
accubehuizing. De kabelklemmen
moeten stevig op de aansluitpolen zitten
en mogen geen corrosie vertonen.
Wanneer u een snellader gebruikt terwijl
de accu nog in de auto aanwezig is,
koppel dan beide accukabels in de auto
los voordat u de lader op de accu
aansluit. Gebruik een snellader nooit als
starthulp.
WAARSCHUWING! (Vervolgd)
LET OP!
Het wordt afgeraden het
motorcompartiment te reinigen met een
hogedrukreiniger. Er zijn
voorzorgsmaatregelen getroffen om alle
onderdelen en aansluitingen te
beschermen, maar de druk die door deze
machines wordt gegenereerd, is zodanig
dat volledige bescherming tegen het
binnendringen van water niet kan worden
gegarandeerd.
WAARSCHUWING!
U kunt ernstig letsel oplopen tijdens het
werken aan of bij een motorvoertuig. Voer
alleen de service uit waarvan u de kennis
en waarvoor u de juiste apparatuur heeft.
Als u twijfelt over uw kunde om een
bepaalde werkzaamheid uit te voeren,
breng dan uw auto naar een vakkundige
monteur.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 258
