JEEP CHEROKEE 2021 Käyttö- ja huolto-ohjekirja (in in Finnish)

179

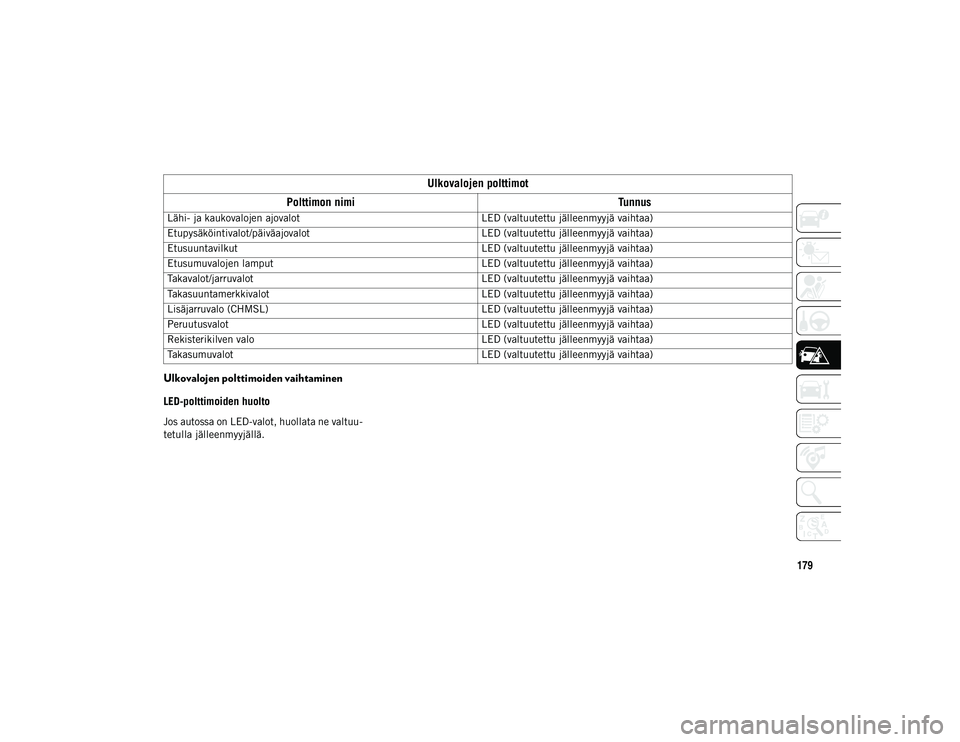

Ulkovalojen polttimoiden vaihtaminen
LED-polttimoiden huolto
Jos autossa on LED-valot, huollata ne valtuu-
tetulla jälleenmyyjällä.
Ulkovalojen polttimot
Polttimon nimi Tunnus
Lähi- ja kaukovalojen ajovalot LED (valtuutettu jälleenmyyjä vaihtaa)
Etupysäköintivalot/päiväajovalot LED (valtuutettu jälleenmyyjä vaihtaa)
Etusuuntavilkut LED (valtuutettu jälleenmyyjä vaihtaa)
Etusumuvalojen lamput LED (valtuutettu jälleenmyyjä vaihtaa)
Takavalot/jarruvalot LED (valtuutettu jälleenmyyjä vaihtaa)
Takasuuntamerkkivalot LED (valtuutettu jälleenmyyjä vaihtaa)
Lisäjarruvalo (CHMSL) LED (valtuutettu jälleenmyyjä vaihtaa)
Peruutusvalot LED (valtuutettu jälleenmyyjä vaihtaa)
Rekisterikilven valo LED (valtuutettu jälleenmyyjä vaihtaa)
Takasumuvalot LED (valtuutettu jälleenmyyjä vaihtaa)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 179

TOIMINTA HÄTÄTILANTEESSA
180

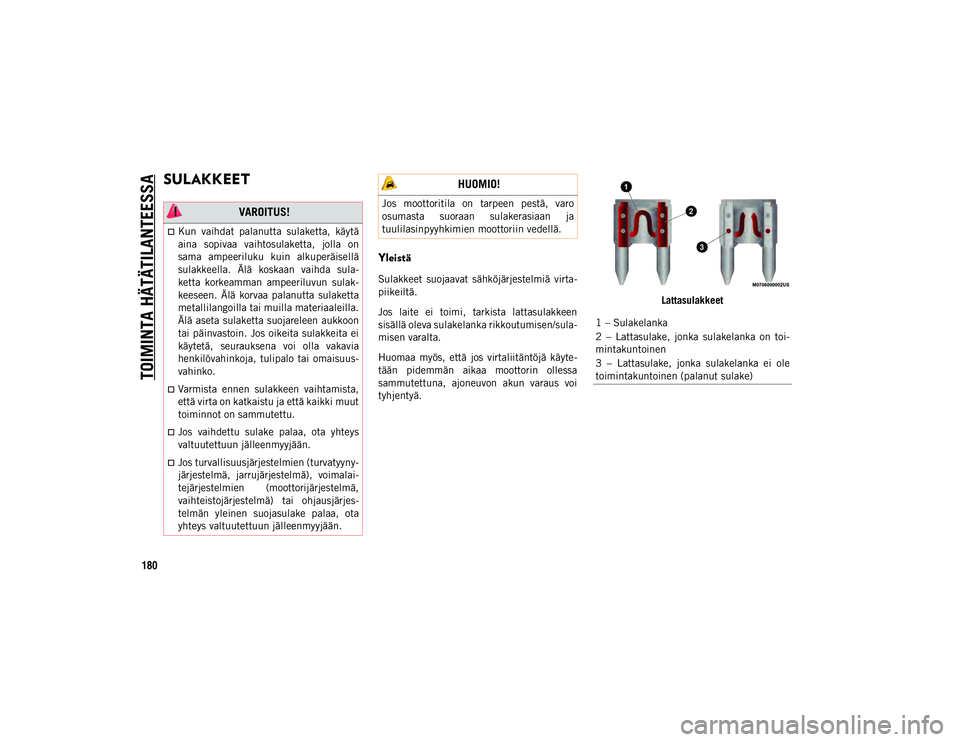

SULAKKEET
Yleistä
Sulakkeet suojaavat sähköjärjestelmiä virta-
piikeiltä.
Jos laite ei toimi, tarkista lattasulakkeen
sisällä oleva sulakelanka rikkoutumisen/sula-
misen varalta.
Huomaa myös, että jos virtaliitäntöjä käyte-
tään pidemmän aikaa moottorin ollessa
sammutettuna, ajoneuvon akun varaus voi
tyhjentyä.Lattasulakkeet
VAROITUS!
Kun vaihdat palanutta sulaketta, käytä
aina sopivaa vaihtosulaketta, jolla on
sama ampeeriluku kuin alkuperäisellä
sulakkeella. Älä koskaan vaihda sula-
ketta korkeamman ampeeriluvun sulak-
keeseen. Älä korvaa palanutta sulaketta
metallilangoilla tai muilla materiaaleilla.
Älä aseta sulaketta suojareleen aukkoon
tai päinvastoin. Jos oikeita sulakkeita ei
käytetä, seurauksena voi olla vakavia
henkilövahinkoja, tulipalo tai omaisuus-
vahinko.
Varmista ennen sulakkeen vaihtamista,
että virta on katkaistu ja että kaikki muut
toiminnot on sammutettu.
Jos vaihdettu sulake palaa, ota yhteys
valtuutettuun jälleenmyyjään.
Jos turvallisuusjärjestelmien (turvatyyny-
järjestelmä, jarrujärjestelmä), voimalai-
tejärjestelmien (moottorijärjestelmä,
vaihteistojärjestelmä) tai ohjausjärjes-
telmän yleinen suojasulake palaa, ota
yhteys valtuutettuun jälleenmyyjään.
HUOMIO!
Jos moottoritila on tarpeen pestä, varo
osumasta suoraan sulakerasiaan ja
tuulilasinpyyhkimien moottoriin vedellä.
1 – Sulakelanka
2 – Lattasulake, jonka sulakelanka on toi-
mintakuntoinen
3 – Lattasulake, jonka sulakelanka ei ole
toimintakuntoinen (palanut sulake)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 180

181

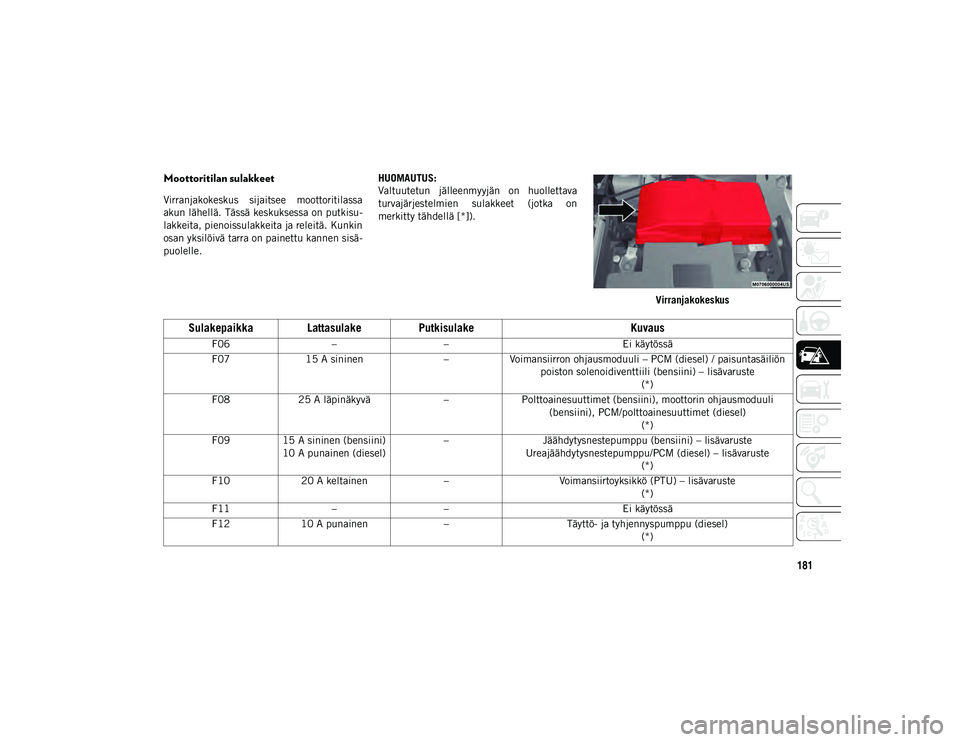

Moottoritilan sulakkeet
Virranjakokeskus sijaitsee moottoritilassa
akun lähellä. Tässä keskuksessa on putkisu-
lakkeita, pienoissulakkeita ja releitä. Kunkin
osan yksilöivä tarra on painettu kannen sisä-
puolelle.HUOMAUTUS:
Valtuutetun jälleenmyyjän on huollettava
turvajärjestelmien sulakkeet (jotka on
merkitty tähdellä [*]).
Virranjakokeskus
Sulakepaikka Lattasulake Putkisulake Kuvaus
F06–– Ei käytössä
F07 15 A sininen –Voimansiirron ohjausmoduuli – PCM (diesel) / paisuntasäiliön
poiston solenoidiventtiili (bensiini) – lisävaruste (*)
F08 25 A läpinäkyvä –Polttoainesuuttimet (bensiini), moottorin ohjausmoduuli
(bensiini), PCM/polttoainesuuttimet (diesel) (*)
F09 15 A sininen (bensiini)
10 A punainen (diesel) –
Jäähdytysnestepumppu (bensiini) – lisävaruste
Ureajäähdytysnestepumppu/PCM (diesel) – lisävaruste (*)
F10 20 A keltainen
–
Voimansiirtoyksikkö (PTU) – lisävaruste
(*)
F11 –– Ei käytössä
F12 10 A punainen –Täyttö- ja tyhjennyspumppu (diesel)
(*)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 181

TOIMINTA HÄTÄTILANTEESSA
182

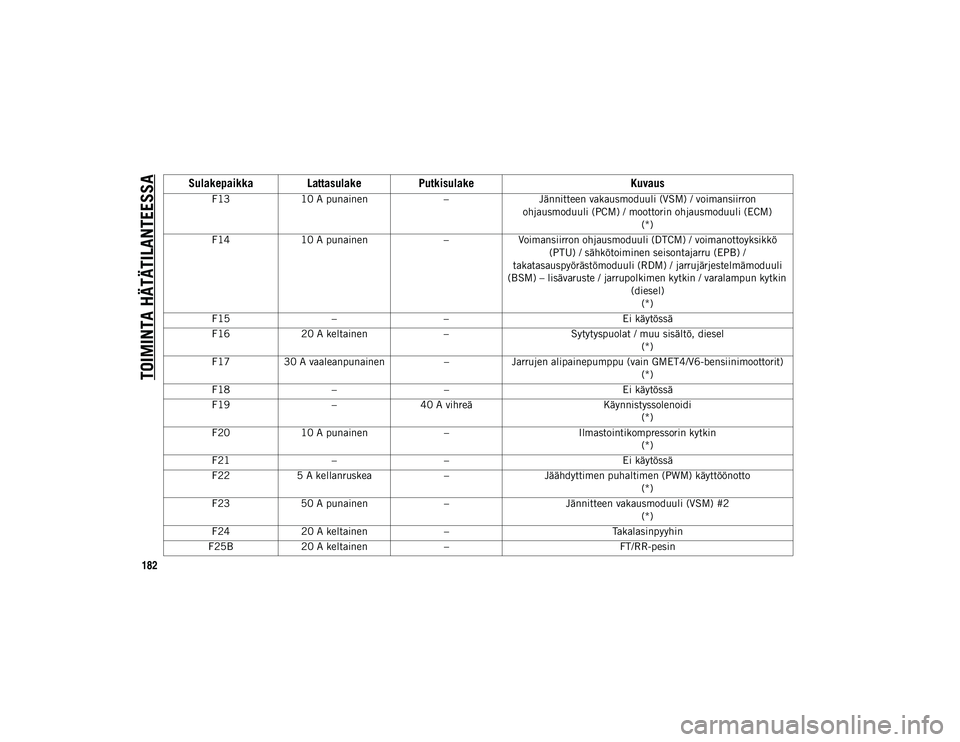

F1310 A punainen –Jännitteen vakausmoduuli (VSM) / voimansiirron
ohjausmoduuli (PCM) / moottorin ohjausmoduuli (ECM) (*)
F14 10 A punainen –Voimansiirron ohjausmoduuli (DTCM) / voimanottoyksikkö
(PTU) / sähkötoiminen seisontajarru (EPB) /
takatasauspyörästömoduuli (RDM) / jarrujärjestelmämoduuli
(BSM) – lisävaruste / jarrupolkimen kytkin / varalampun kytkin (diesel)(*)
F15 –– Ei käytössä
F16 20 A keltainen –Sytytyspuolat / muu sisältö, diesel
(*)
F17 30 A vaaleanpunainen –Jarrujen alipainepumppu (vain GMET4/V6-bensiinimoottorit)
(*)
F18 –– Ei käytössä
F19 –40 A vihreä Käynnistyssolenoidi
(*)
F20 10 A punainen –Ilmastointikompressorin kytkin
(*)
F21 –– Ei käytössä
F22 5 A kellanruskea –Jäähdyttimen puhaltimen (PWM) käyttöönotto
(*)
F23 50 A punainen –Jännitteen vakausmoduuli (VSM) #2
(*)
F24 20 A keltainen – Takalasinpyyhin
F25B 20 A keltainen – FT/RR-pesin
Sulakepaikka Lattasulake Putkisulake Kuvaus
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 182

183

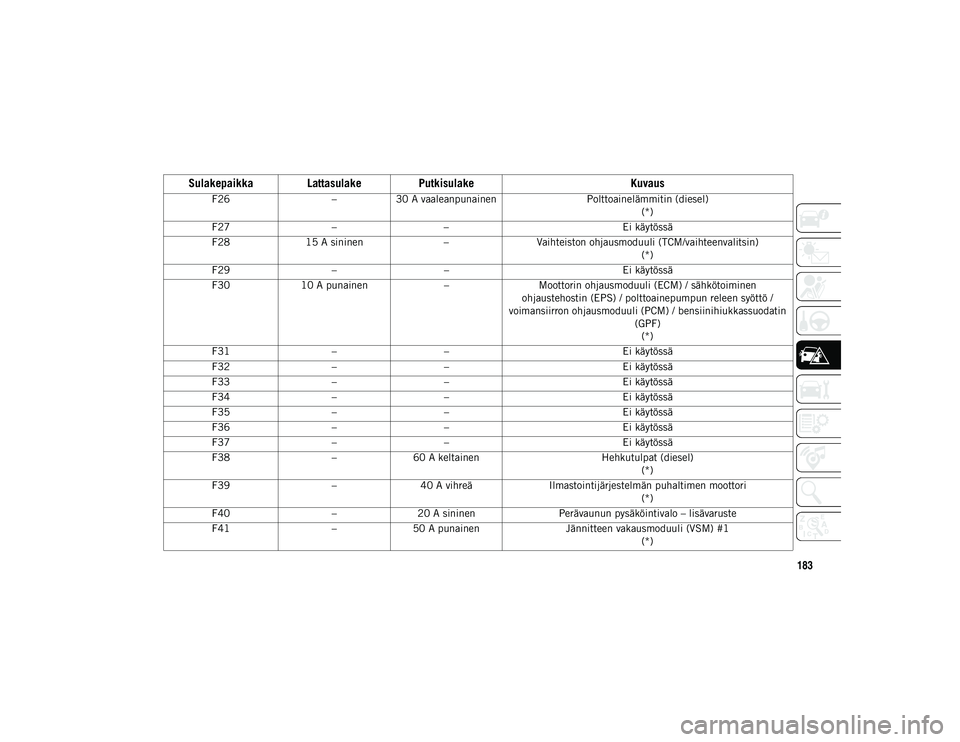

F26–30 A vaaleanpunainen Polttoainelämmitin (diesel)
(*)
F27 –– Ei käytössä
F28 15 A sininen –Vaihteiston ohjausmoduuli (TCM/vaihteenvalitsin)
(*)
F29 –– Ei käytössä
F30 10 A punainen –Moottorin ohjausmoduuli (ECM) / sähkötoiminen
ohjaustehostin (EPS) / polttoainepumpun releen syöttö /
voimansiirron ohjausmoduuli (PCM) / bensiinihiukkassuodatin (GPF)(*)
F31 –– Ei käytössä
F32 –– Ei käytössä
F33 –– Ei käytössä
F34 –– Ei käytössä
F35 –– Ei käytössä
F36 –– Ei käytössä
F37 –– Ei käytössä
F38 –60 A keltainen Hehkutulpat (diesel)
(*)
F39 –40 A vihreä Ilmastointijärjestelmän puhaltimen moottori
(*)
F40 –20 A sininen Perävaunun pysäköintivalo – lisävaruste
F41 –50 A punainen Jännitteen vakausmoduuli (VSM) #1
(*)
Sulakepaikka Lattasulake Putkisulake Kuvaus
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 183

TOIMINTA HÄTÄTILANTEESSA
184

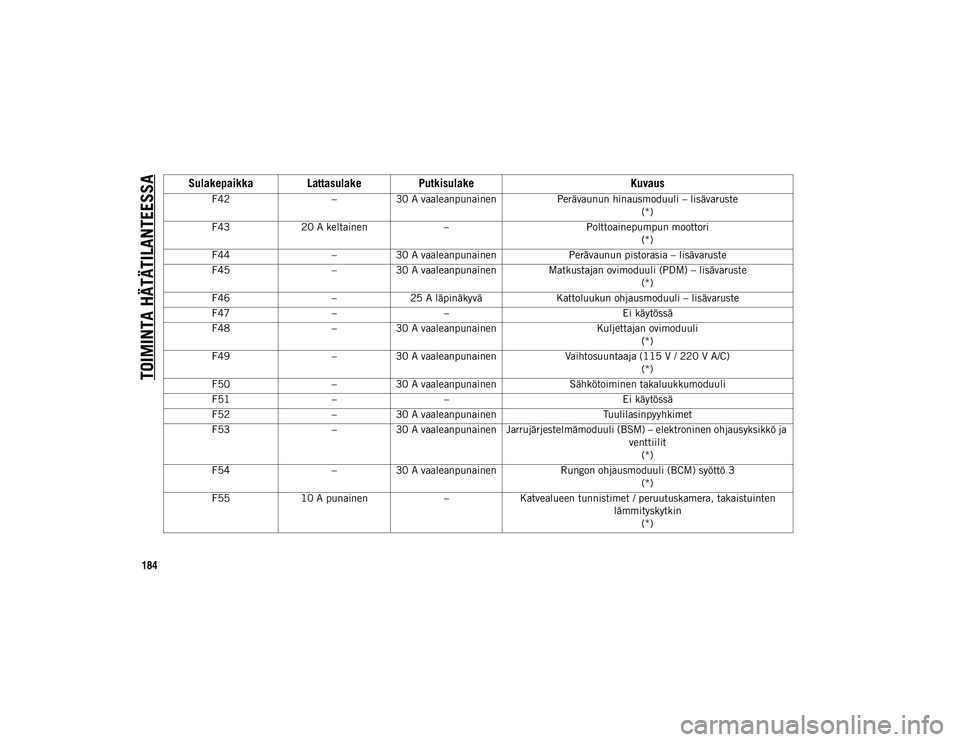

F42–30 A vaaleanpunainen Perävaunun hinausmoduuli – lisävaruste
(*)
F43 20 A keltainen –Polttoainepumpun moottori
(*)
F44 –30 A vaaleanpunainen Perävaunun pistorasia – lisävaruste
F45 –30 A vaaleanpunainen Matkustajan ovimoduuli (PDM) – lisävaruste
(*)
F46 –25 A läpinäkyvä Kattoluukun ohjausmoduuli – lisävaruste
F47 –– Ei käytössä
F48 –30 A vaaleanpunainen Kuljettajan ovimoduuli
(*)
F49 –30 A vaaleanpunainen Vaihtosuuntaaja (115 V / 220 V A/C)
(*)
F50 –30 A vaaleanpunainen Sähkötoiminen takaluukkumoduuli
F51 –– Ei käytössä
F52 –30 A vaaleanpunainen Tuulilasinpyyhkimet
F53 –30 A vaaleanpunainen Jarrujärjestelmämoduuli (BSM) – elektroninen ohjausyksikkö ja
venttiilit(*)
F54 –30 A vaaleanpunainen Rungon ohjausmoduuli (BCM) syöttö 3
(*)
F55 10 A punainen –Katvealueen tunnistimet / peruutuskamera, takaistuinten
lämmityskytkin(*)
Sulakepaikka Lattasulake Putkisulake Kuvaus
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 184

185
F5615 A sininen –Käynnistyslukkomoduuli (IGNM)/KIN/RF-napa / sähkötoimisen
ohjauspylvään lukko (ESCL), USB-kaksoisportti – RR-konsoli (*)
F57 20 A keltainen –Perävaunun vasemmanpuoleiset vilkut/jarruvalot – lisävaruste
F58 10 A punainen –Matkustajien luokittelumoduuli / VSM / TT-moduuli / ESCL
(*)
F59 –30 A vaaleanpunainen Voimansiirron ohjausmoduuli (DTCM) – lisävaruste
(*)
F60 20 A keltainen – Keskikonsolin virtaliitäntä
(*)
F61 20 A keltainen –Perävaunun oikeanpuoleiset vilkut/jarruvalot – lisävaruste
F62 20 A keltainen –Tuulilasin huurteenpoistin – lisävaruste
F63 20 A keltainen –Lämmitettävät/ilmastoidut etuistuimet – lisävaruste
F64 20 A keltainen –Lämmitettävät takaistuimet – lisävaruste
F65 10 A punainen –Auton lämpötila-anturi / kosteusanturi / kuljettajan
apujärjestelmän moduuli (DASM) / pysäköintitutka (PAM) (*)
F66 15 A sininen –HVAC (ECC) / mittaristo (IPC) / yhdyskäytävämoduuli
(*)
F67 –– Ei käytössä
F68 –– Ei käytössä
F69 10 A punainen –Jakovaihteiston kytkin (TSBM) / aktiivinen säleikön suljin
(AGS) – jos bensiinimoottori(*)
F70 5 A kellanruskea – Älykäs akkuanturi
(*)
Sulakepaikka Lattasulake Putkisulake Kuvaus
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 185

TOIMINTA HÄTÄTILANTEESSA
186

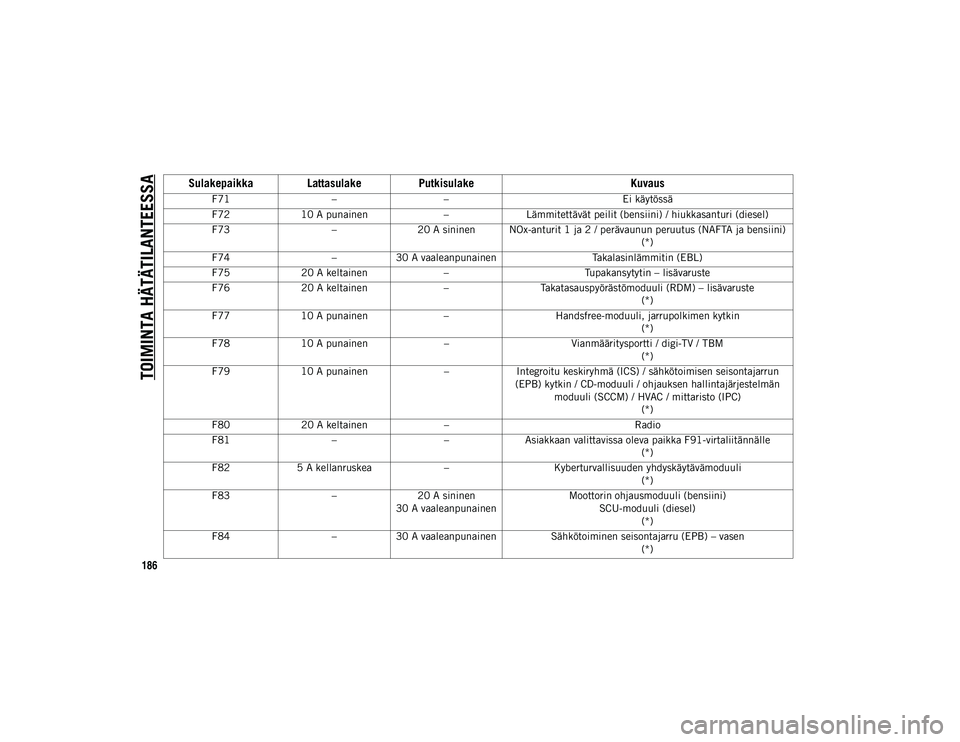

F71–– Ei käytössä
F72 10 A punainen –Lämmitettävät peilit (bensiini) / hiukkasanturi (diesel)
F73 –20 A sininen NOx-anturit 1 ja 2 / perävaunun peruutus (NAFTA ja bensiini)
(*)
F74 –30 A vaaleanpunainen Takalasinlämmitin (EBL)
F75 20 A keltainen –Tupakansytytin – lisävaruste
F76 20 A keltainen –Takatasauspyörästömoduuli (RDM) – lisävaruste
(*)
F77 10 A punainen –Handsfree-moduuli, jarrupolkimen kytkin
(*)
F78 10 A punainen –Vianmääritysportti / digi-TV / TBM
(*)
F79 10 A punainen –Integroitu keskiryhmä (ICS) / sähkötoimisen seisontajarrun
(EPB) kytkin / CD-moduuli / ohjauksen hallintajärjestelmän moduuli (SCCM) / HVAC / mittaristo (IPC) (*)
F80 20 A keltainen – Radio
F81 ––Asiakkaan valittavissa oleva paikka F91-virtaliitännälle
(*)
F82 5 A kellanruskea –Kyberturvallisuuden yhdyskäytävämoduuli
(*)
F83 –20 A sininen
30 A vaaleanpunainen Moottorin ohjausmoduuli (bensiini)
SCU-moduuli (diesel) (*)
F84 –30 A vaaleanpunainen Sähkötoiminen seisontajarru (EPB) – vasen
(*)
Sulakepaikka Lattasulake Putkisulake Kuvaus
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 186

187
F8515 A sininen – Lämmitettävä ohjauspyörä
F86 20 A keltainen – Äänitorvet
F87 –– Ei käytössä
F88 10 A punainen –Turvavyömuistutin (SBR) / älykamera
(*)
F89 10 A punainen –Automaattinen ajovalojen korkeudensäätö – (lisävaruste) –
Ajovalaisin
F90 –– Ei käytössä
F91 20 A keltainen –Virtaliitäntä takana – lisävaruste / asiakkaan valittavissa
(*)
F92 –– Ei käytössä
F93 –40 A vihreä Jarrujärjestelmämoduuli (BSM) – pumppumoottori
(*)
F94 –30 A vaaleanpunainen Sähkötoiminen seisontajarru (EPB) – oikea
(*)
F95 10 A punainen –Kattoluukkumoduuli / sadeanturimoduuli (LRSM) /
sähkökromaattinen peilimoduuli (ECMM) / USB-kaksoisportti (takana) / virtaliitäntäkonsolin valot / digi-TV
F96 10 A punainen –Matkustajien turvajärjestelmän ohjausyksikkö (ORC) /
(turvatyyny)(*)
F97 10 A punainen –Matkustajien turvajärjestelmän ohjausyksikkö (ORC) /
(turvatyyny)(*)
F98 25 A läpinäkyvä – Äänivahvistin/ANC
F99 –– Ei käytössä
Sulakepaikka Lattasulake Putkisulake Kuvaus
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 187

TOIMINTA HÄTÄTILANTEESSA
188
* 30 A:n pienoissulake on korvattu 25 A:n katkaisimella.
Sisätilojen sulakkeet
Sisätilojen sulakkeiden sulaketaulu sijaitsee rungon ohjausmoduulissa (BCM) vasemmalla kojetaulun alla.F100
–– Ei käytössä
Katkaisimet
CB1 30 A * Sähkötoiminen istuin (kuljettaja)
CB2 30 A * Sähkötoiminen istuin (matk.)
CB3 25 A Sähkötoiminen ikkuna
SulakepaikkaLattasulake Kuvaus
F3210 A punainen Sisävalot
F36 10 A punainen Tunkeutumisyritysten havaitsin/hälytin – lisävaruste
F38 20 A keltainen Turvalukituksen avaus
(*)
F43 20 A keltainen Etupesimen pumppu
F48 25 A läpinäkyvä Takasumuvalo, vasen/oikea – lisävaruste
F49 7,5 A ruskeaRistiselän tuki
F50 7,5 A ruskeaLangaton latausalusta – lisävaruste
F51 7,5 A ruskeaKuljettajan ikkunan kytkin / sähkötoimiset peilit – lisävaruste
F53 7,5 A ruskeaUCI-portti (USB ja AUX)
F89 10 A punainen Ovien lukitus – kuljettajan oven lukituksen avaus
F91 7,5 A ruskeaVasen etusumuvalo (Low ja High Line)
F92 7,5 A ruskeaOikea etusumuvalo (High Line)
F93 10 A punainen Oikea lähivalo
Sulakepaikka Lattasulake Putkisulake Kuvaus
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 188
