JEEP CHEROKEE 2021 Návod na použitie a údržbu (in Slovak)

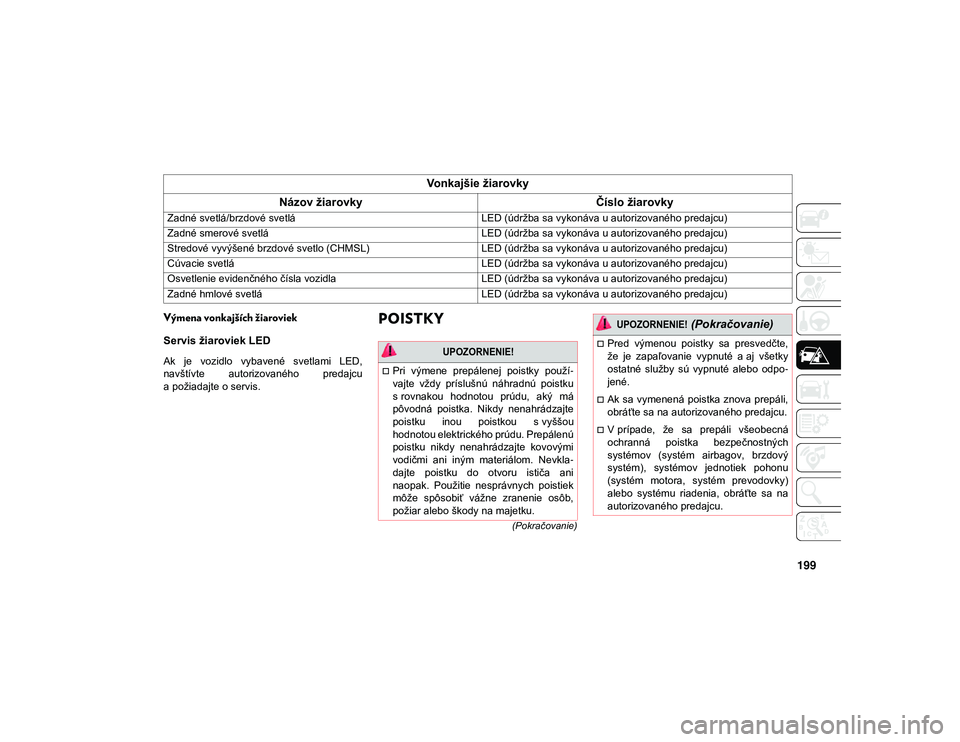

199
(Pokračovanie)
Výmena vonkajších žiaroviek
Servis žiaroviek LED
Ak je vozidlo vybavené svetlami LED,
navštívte autorizovaného predajcu
a požiadajte o servis.
POISTKY
Zadné svetlá/brzdové svetláLED (údržba sa vykonáva u autorizovaného predajcu)
Zadné smerové svetlá LED (údržba sa vykonáva u autorizovaného predajcu)
Stredové vyvýšené brzdové svetlo (CHMSL) LED (údržba sa vykonáva u autorizovaného predajcu)
Cúvacie svetlá LED (údržba sa vykonáva u autorizovaného predajcu)
Osvetlenie evidenčného čísla vozidla LED (údržba sa vykonáva u autorizovaného predajcu)
Zadné hmlové svetlá LED (údržba sa vykonáva u autorizovaného predajcu)
Vonkajšie žiarovky
Názov žiarovky Číslo žiarovky

UPOZORNENIE!

Pri výmene prepálenej poistky použí-
vajte vždy príslušnú náhradnú poistku
s rovnakou hodnotou prúdu, aký má
pôvodná poistka. Nikdy nenahrádzajte
poistku inou poistkou s vyššou
hodnotou elektrického prúdu. Prepálenú
poistku nikdy nenahrádzajte kovovými
vodičmi ani iným materiálom. Nevkla -
dajte poistku do otvoru ističa ani
naopak. Použitie nesprávnych poistiek
môže spôsobiť vážne zranenie osôb,
požiar alebo škody na majetku.
Pred výmenou poistky sa presvedčte,
že je zapaľovanie vypnuté a aj všetky
ostatné služby sú vypnuté alebo odpo -
jené.
Ak sa vymenená poistka znova prepáli,
obráťte sa na autorizovaného predajcu.
V prípade, že sa prepáli všeobecná
ochranná poistka bezpečnostných
systémov (systém airbagov, brzdový
systém), systémov jednotiek pohonu
(systém motora, systém prevodovky)
alebo systému riadenia, obráťte sa na
autorizovaného predajcu.

UPOZORNENIE!
(Pokračovanie)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 199

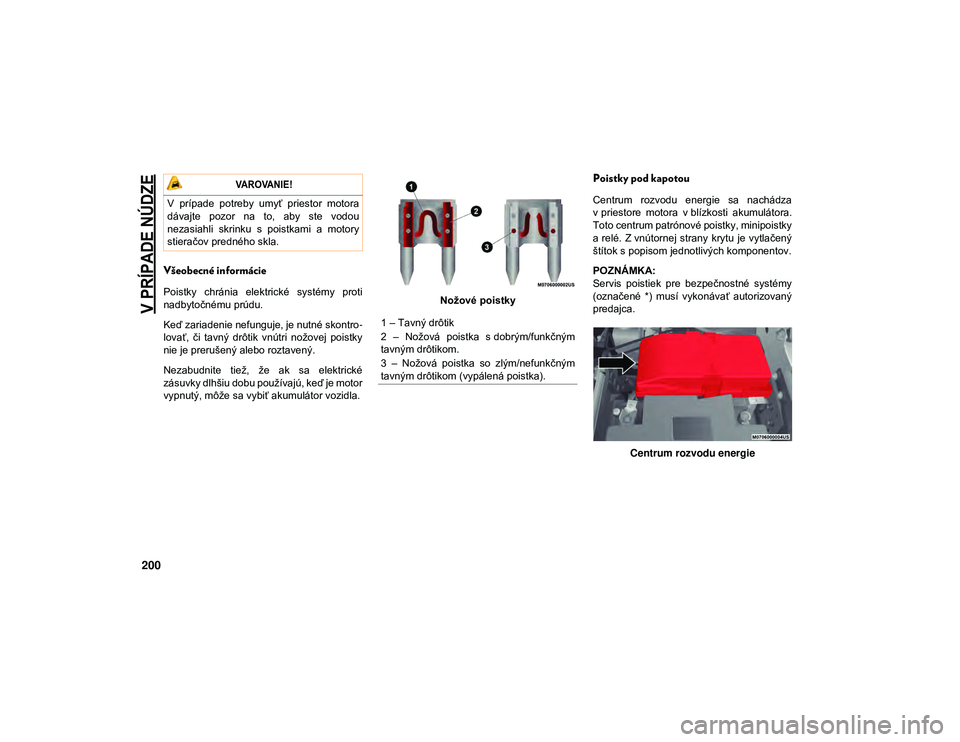

V PRÍPADE NÚDZE

200
Všeobecné informácie
Poistky chránia elektrické systémy proti
nadbytočnému prúdu.
Keď zariadenie nefunguje, je nutné skontro-
lovať, či tavný drôtik vnútri nožovej poistky
nie je prerušený alebo roztavený.
Nezabudnite tiež, že ak sa elektrické
zásuvky dlhšiu dobu používajú, keď je motor
vypnutý, môže sa vybiť akumulátor vozidla. Nožové poistky
Poistky pod kapotou
Centrum rozvodu energie sa nachádza
v priestore motora v blízkosti akumulátora.
Toto centrum patrónové poistky, minipoistky
a relé. Z vnútornej strany krytu je vytlačený
štítok s popisom jednotlivých komponentov.
POZNÁMKA:
Servis poistiek pre bezpečnostné systémy
(označené *) musí vykonávať autorizovaný
predajca.
Centrum rozvodu energie

VAROVANIE!

V prípade potreby umyť priestor motora
dávajte pozor na to, aby ste vodou
nezasiahli skrinku s poistkami a motory
stieračov predného skla.
1 – Tavný drôtik
2 – Nožová poistka s dobrým/funkčným
tavným drôtikom.
3 – Nožová poistka so zlým/nefunkčným
tavným drôtikom (vypálená poistka).
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 200

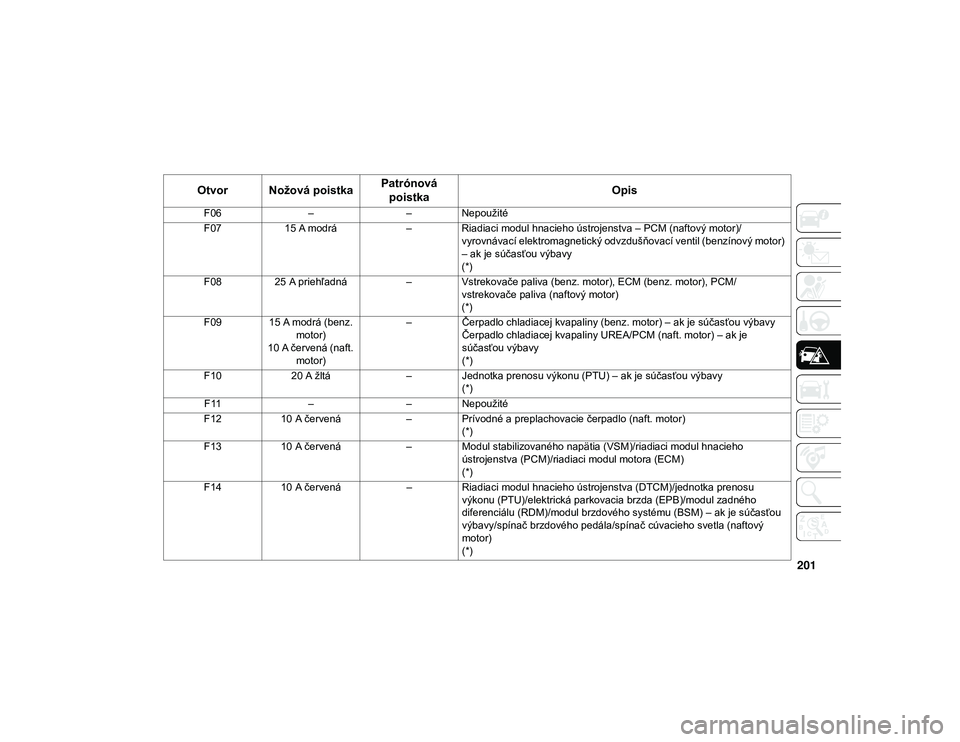

201
Otvor Nožová poistka
Patrónová
poistka Opis
F06
–– Nepoužité
F07 15 A modrá – Riadiaci modul hnacieho ústrojenstva – PCM (naftový motor)/
vyrovnávací elektromagnetický odvzdušňovací ventil (benzínový motor)
– ak je súčasťou výbavy
(*)
F08 25 A priehľadná – Vstrekovače paliva (benz. motor), ECM (benz. motor), PCM/
vstrekovače paliva (naftový motor)
(*)
F09 15 A modrá (benz. motor)
10 A červená (naft. motor) – Čerpadlo chladiacej kvapaliny (benz. motor) – ak je súčasťou výbavy
Čerpadlo chladiacej kvapaliny UREA/PCM (naft. motor) – ak je
súčasťou výbavy
(*)
F10 20 A žltá – Jednotka prenosu výkonu (PTU) – ak je súčasťou výbavy
(*)
F11 –– Nepoužité
F12 10 A červená – Prívodné a preplachovacie čerpadlo (naft. motor)
(*)
F13 10 A červená – Modul stabilizovaného napätia (VSM)/riadiaci modul hnacieho
ústrojenstva (PCM)/riadiaci modul motora (ECM)
(*)
F14 10 A červená – Riadiaci modul hnacieho ústrojenstva (DTCM)/jednotka prenosu
výkonu (PTU)/elektrická parkovacia brzda (EPB)/modul zadného
diferenciálu (RDM)/modul brzdového systému (BSM) – ak je súčasťou
výbavy/spínač brzdového pedála/spínač cúvacieho svetla (naftový
motor)
(*)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 201

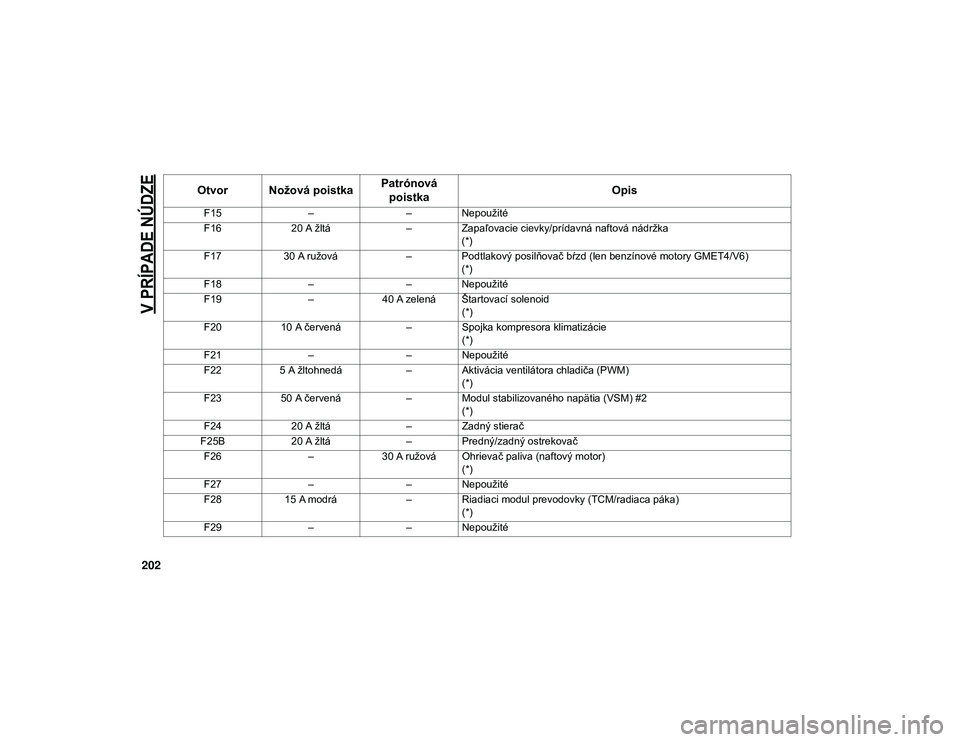

V PRÍPADE NÚDZE

202
F15–– Nepoužité
F16 20 A žltá – Zapaľovacie cievky/prídavná naftová nádržka
(*)
F17 30 A ružová – Podtlakový posilňovač bŕzd (len benzínové motory GMET4/V6)
(*)
F18 –– Nepoužité
F19 –40 A zelená Štartovací solenoid
(*)
F20 10 A červená – Spojka kompresora klimatizácie
(*)
F21 –– Nepoužité
F22 5 A žltohnedá – Aktivácia ventilátora chladiča (PWM)
(*)
F23 50 A červená – Modul stabilizovaného napätia (VSM) #2
(*)
F24 20 A žltá – Zadný stierač
F25B 20 A žltá – Predný/zadný ostrekovač
F26 –30 A ružová Ohrievač paliva (naftový motor)
(*)
F27 –– Nepoužité
F28 15 A modrá – Riadiaci modul prevodovky (TCM/radiaca páka)
(*)
F29 –– Nepoužité
Otvor Nožová poistka Patrónová
poistka Opis
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 202

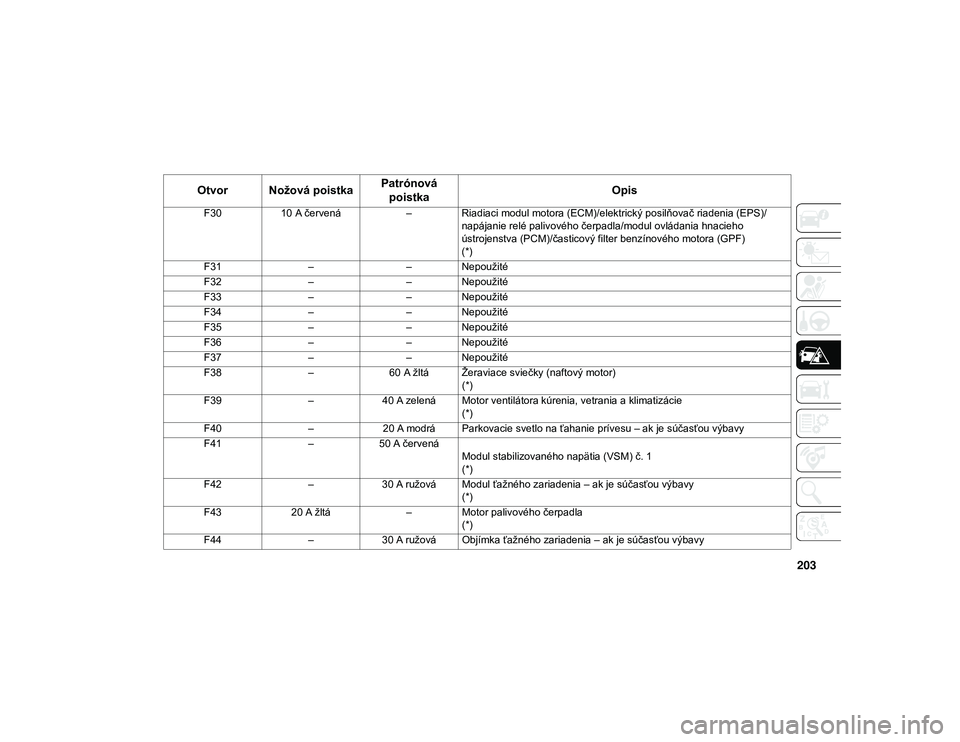

203
F3010 A červená – Riadiaci modul motora (ECM)/elektrický posilňovač riadenia (EPS)/
napájanie relé palivového čerpadla/modul ovládania hnacieho
ústrojenstva (PCM)/časticový filter benzínového motora (GPF)
(*)
F31 –– Nepoužité
F32 –– Nepoužité
F33 –– Nepoužité
F34 –– Nepoužité
F35 –– Nepoužité
F36 –– Nepoužité
F37 –– Nepoužité
F38 –60 A žltá Žeraviace sviečky (naftový motor)
(*)
F39 –40 A zelená Motor ventilátora kúrenia, vetrania a klimatizácie
(*)
F40 –20 A modrá Parkovacie svetlo na ťahanie prívesu – ak je súčasťou výbavy
F41 –50 A červená
Modul stabilizovaného napätia (VSM) č. 1
(*)
F42 –30 A ružová Modul ťažného zariadenia – ak je súčasťou výbavy
(*)
F43 20 A žltá – Motor palivového čerpadla
(*)
F44 –30 A ružová Objímka ťažného zariadenia – ak je súčasťou výbavy
Otvor Nožová poistka Patrónová
poistka Opis
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 203

V PRÍPADE NÚDZE

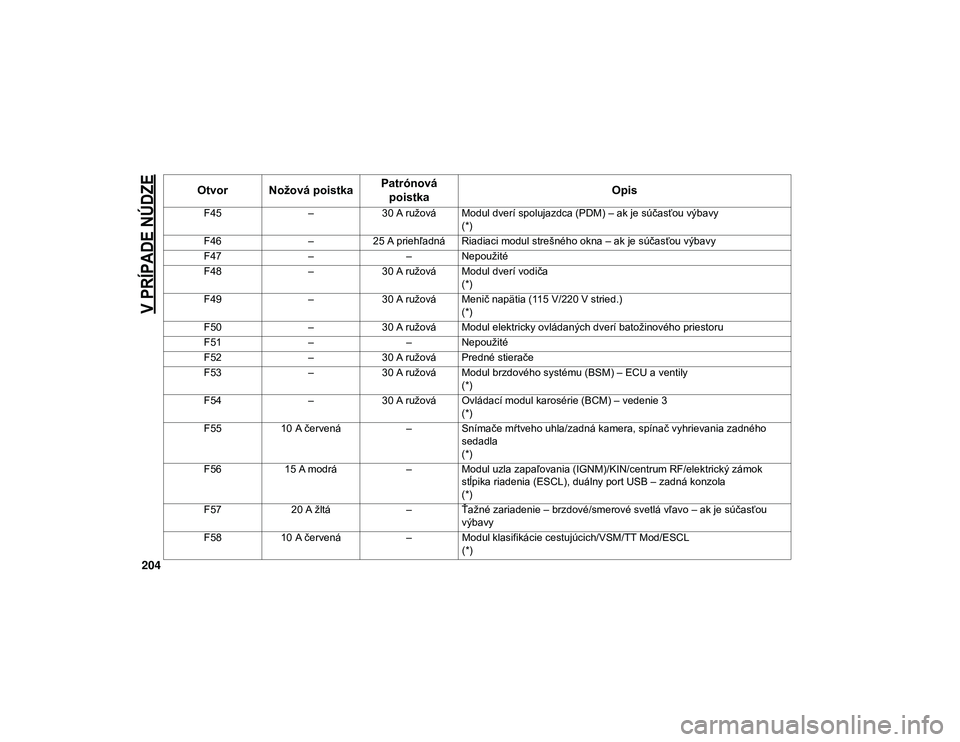

204
F45–30 A ružová Modul dverí spolujazdca (PDM) – ak je súčasťou výbavy
(*)
F46 –25 A priehľadná Riadiaci modul strešného okna – ak je súčasťou výbavy
F47 –– Nepoužité
F48 –30 A ružová Modul dverí vodiča
(*)
F49 –30 A ružová Menič napätia (115 V/220 V stried.)
(*)
F50 –30 A ružová Modul elektricky ovládaných dverí batožinového priestoru
F51 –– Nepoužité
F52 –30 A ružová Predné stierače
F53 –30 A ružová Modul brzdového systému (BSM) – ECU a ventily
(*)
F54 –30 A ružová Ovládací modul karosérie (BCM) – vedenie 3
(*)
F55 10 A červená – Snímače mŕtveho uhla/zadná kamera, spínač vyhrievania zadného
sedadla
(*)
F56 15 A modrá – Modul uzla zapaľovania (IGNM)/KIN/centrum RF/elektrický zámok
stĺpika riadenia (ESCL), duálny port USB – zadná konzola
(*)
F57 20 A žltá – Ťažné zariadenie – brzdové/smerové svetlá vľavo – ak je súčasťou
výbavy
F58 10 A červená – Modul klasifikácie cestujúcich/VSM/TT Mod/ESCL
(*)
Otvor Nožová poistka Patrónová
poistka Opis
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 204

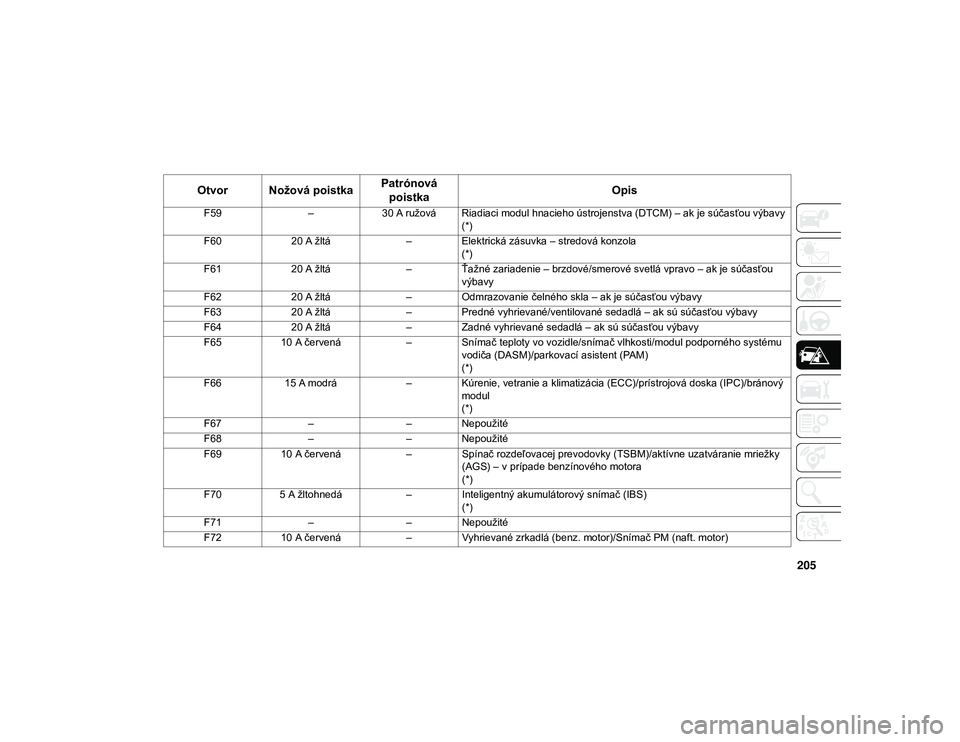

205
F59–30 A ružová Riadiaci modul hnacieho ústrojenstva (DTCM) – ak je súčasťou výbavy
(*)
F60 20 A žltá – Elektrická zásuvka – stredová konzola
(*)
F61 20 A žltá – Ťažné zariadenie – brzdové/smerové svetlá vpravo – ak je súčasťou
výbavy
F62 20 A žltá – Odmrazovanie čelného skla – ak je súčasťou výbavy
F63 20 A žltá – Predné vyhrievané/ventilované sedadlá – ak sú súčasťou výbavy
F64 20 A žltá – Zadné vyhrievané sedadlá – ak sú súčasťou výbavy
F65 10 A červená – Snímač teploty vo vozidle/snímač vlhkosti/modul podporného systému
vodiča (DASM)/parkovací asistent (PAM)
(*)
F66 15 A modrá – Kúrenie, vetranie a klimatizácia (ECC)/prístrojová doska (IPC)/bránový
modul
(*)
F67 –– Nepoužité
F68 –– Nepoužité
F69 10 A červená – Spínač rozdeľovacej prevodovky (TSBM)/aktívne uzatváranie mriežky
(AGS) – v prípade benzínového motora
(*)
F70 5 A žltohnedá – Inteligentný akumulátorový snímač (IBS)
(*)
F71 –– Nepoužité
F72 10 A červená – Vyhrievané zrkadlá (benz. motor)/Snímač PM (naft. motor)
Otvor Nožová poistka Patrónová
poistka Opis
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 205

V PRÍPADE NÚDZE

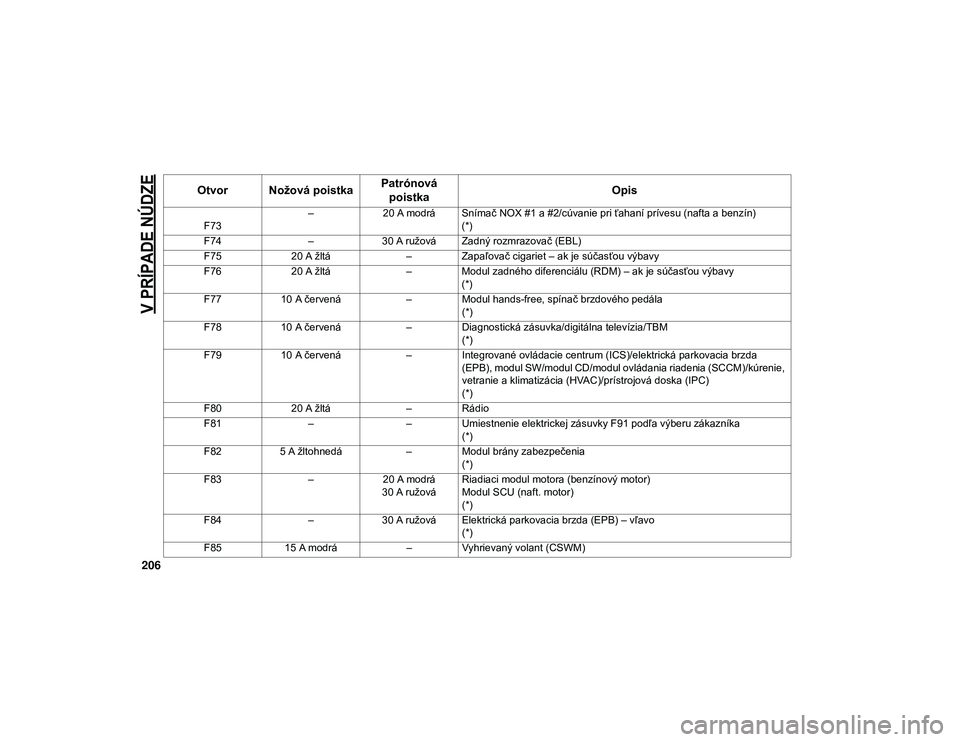

206

F73 –
20 A modrá Snímač NOX #1 a #2/cúvanie pri ťahaní prívesu (nafta a benzín)
(*)
F74 –30 A ružová Zadný rozmrazovač (EBL)
F75 20 A žltá – Zapaľovač cigariet – ak je súčasťou výbavy
F76 20 A žltá – Modul zadného diferenciálu (RDM) – ak je súčasťou výbavy
(*)
F77 10 A červená – Modul hands-free, spínač brzdového pedála
(*)
F78 10 A červená – Diagnostická zásuvka/digitálna televízia/TBM
(*)
F79 10 A červená – Integrované ovládacie centrum (ICS)/elektrická parkovacia brzda
(EPB), modul SW/modul CD/modul ovládania riadenia (SCCM)/kúrenie,
vetranie a klimatizácia (HVAC)/prístrojová doska (IPC)
(*)
F80 20 A žltá – Rádio
F81 –– Umiestnenie elektrickej zásuvky F91 podľa výberu zákazníka
(*)
F82 5 A žltohnedá – Modul brány zabezpečenia
(*)
F83 –20 A modrá
30 A ružová Riadiaci modul motora (benzínový motor)
Modul SCU (naft. motor)
(*)
F84 –30 A ružová Elektrická parkovacia brzda (EPB) – vľavo
(*)
F85 15 A modrá – Vyhrievaný volant (CSWM)
Otvor Nožová poistka Patrónová
poistka Opis
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 206

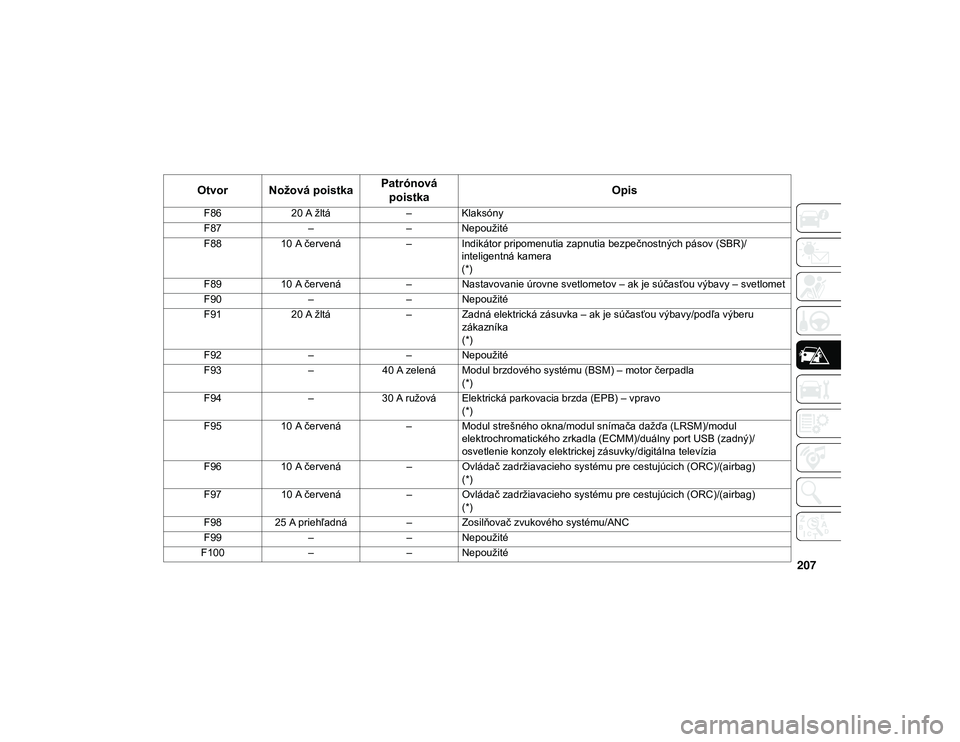

207
F8620 A žltá – Klaksóny
F87 –– Nepoužité
F88 10 A červená – Indikátor pripomenutia zapnutia bezpečnostných pásov (SBR)/
inteligentná kamera
(*)
F89 10 A červená – Nastavovanie úrovne svetlometov – ak je súčasťou výbavy – svetlomet
F90 –– Nepoužité
F91 20 A žltá – Zadná elektrická zásuvka – ak je súčasťou výbavy/podľa výberu
zákazníka
(*)
F92 –– Nepoužité
F93 –40 A zelená Modul brzdového systému (BSM) – motor čerpadla
(*)
F94 –30 A ružová Elektrická parkovacia brzda (EPB) – vpravo
(*)
F95 10 A červená – Modul strešného okna/modul snímača dažďa (LRSM)/modul
elektrochromatického zrkadla (ECMM)/duálny port USB (zadný)/
osvetlenie konzoly elektrickej zásuvky/digitálna televízia
F96 10 A červená – Ovládač zadržiavacieho systému pre cestujúcich (ORC)/(airbag)
(*)
F97 10 A červená – Ovládač zadržiavacieho systému pre cestujúcich (ORC)/(airbag)
(*)
F98 25 A priehľadná – Zosilňovač zvukového systému/ANC
F99 –– Nepoužité
F100 –– Nepoužité
Otvor Nožová poistka Patrónová
poistka Opis
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 207

V PRÍPADE NÚDZE

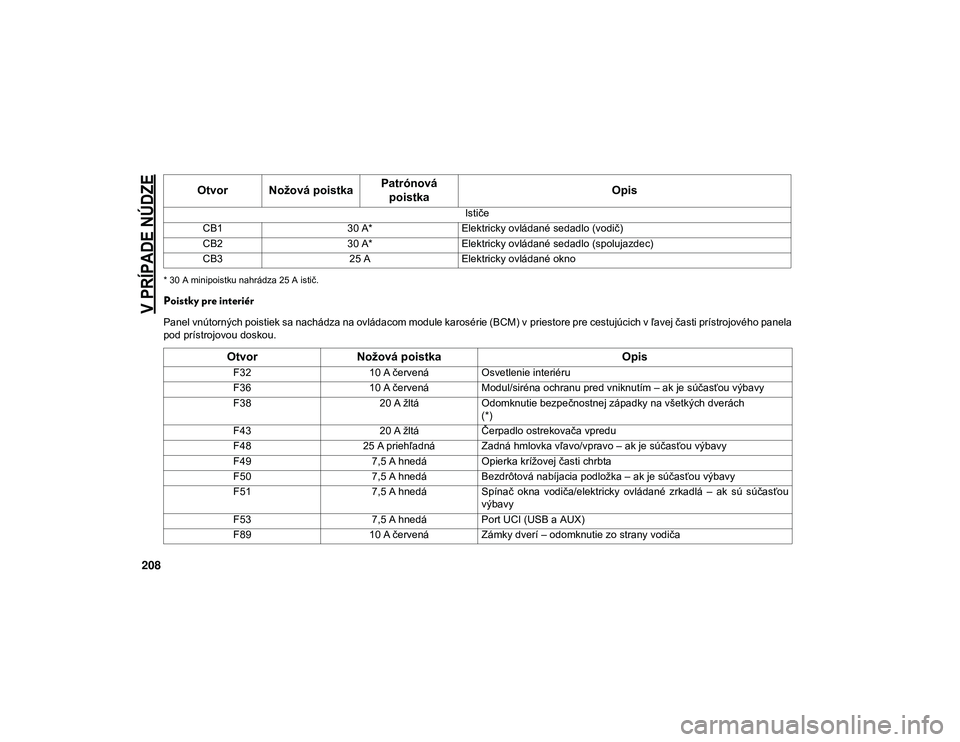

208
* 30 A minipoistku nahrádza 25 A istič.
Poistky pre interiér
Panel vnútorných poistiek sa nachádza na ovládacom module karosérie (BCM) v priestore pre cestujúcich v ľavej časti prístrojového panela
pod prístrojovou doskou.Ističe
CB1 30 A*Elektricky ovládané sedadlo (vodič)
CB2 30 A*Elektricky ovládané sedadlo (spolujazdec)
CB3 25 AElektricky ovládané okno
Otvor Nožová poistka Patrónová
poistka Opis
Otvor
Nožová poistka Opis
F3210 A červenáOsvetlenie interiéru
F36 10 A červenáModul/siréna ochranu pred vniknutím – ak je súčasťou výbavy
F38 20 A žltáOdomknutie bezpečnostnej západky na všetkých dverách
(*)
F43 20 A žltáČerpadlo ostrekovača vpredu
F48 25 A priehľadná Zadná hmlovka vľavo/vpravo – ak je súčasťou výbavy
F49 7,5 A hnedáOpierka krížovej časti chrbta
F50 7,5 A hnedáBezdrôtová nabíjacia podložka – ak je súčasťou výbavy
F51 7,5 A hnedáSpínač okna vodiča/elektricky ovládané zrkadlá – ak sú súčasťou
výbavy
F53 7,5 A hnedáPort UCI (USB a AUX)
F89 10 A červenáZámky dverí – odomknutie zo strany vodiča
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 208
