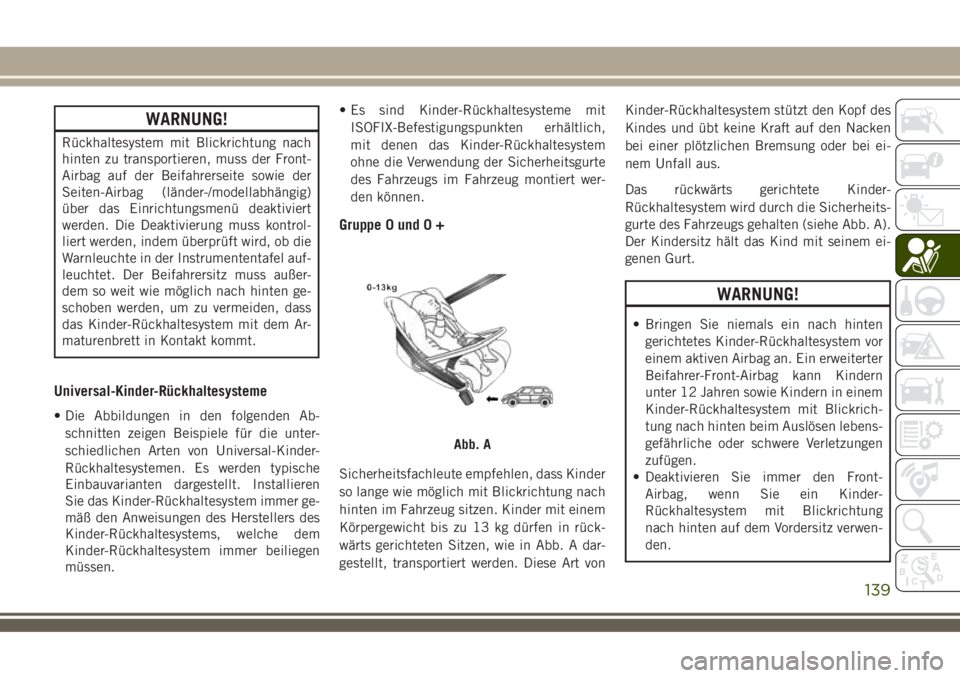

WARNUNG!
Rückhaltesystem mit Blickrichtung nach
hinten zu transportieren, muss der Front-
Airbag auf der Beifahrerseite sowie der
Seiten-Airbag (länder-/modellabhängig)
über das Einrichtungsmenü deaktiviert
werden. Die Deaktivierung muss kontrol-
liert werden, indem überprüft wird, ob die
Warnleuchte in der Instrumententafel auf-
leuchtet. Der Beifahrersitz muss außer-
dem so weit wie möglich nach hinten ge-
schoben werden, um zu vermeiden, dass
das Kinder-Rückhaltesystem mit dem Ar-
maturenbrett in Kontakt kommt.
Universal-Kinder-Rückhaltesysteme
• Die Abbildungen in den folgenden Ab-
schnitten zeigen Beispiele für die unter-
schiedlichen Arten von Universal-Kinder-
Rückhaltesystemen. Es werden typische
Einbauvarianten dargestellt. Installieren
Sie das Kinder-Rückhaltesystem immer ge-
mäß den Anweisungen des Herstellers des
Kinder-Rückhaltesystems, welche dem
Kinder-Rückhaltesystem immer beiliegen
müssen.• Es sind Kinder-Rückhaltesysteme mit
ISOFIX-Befestigungspunkten erhältlich,
mit denen das Kinder-Rückhaltesystem
ohne die Verwendung der Sicherheitsgurte
des Fahrzeugs im Fahrzeug montiert wer-
den können.
Gruppe 0 und 0 +
Sicherheitsfachleute empfehlen, dass Kinder
so lange wie möglich mit Blickrichtung nach
hinten im Fahrzeug sitzen. Kinder mit einem
Körpergewicht bis zu 13 kg dürfen in rück-
wärts gerichteten Sitzen, wie in Abb. A dar-
gestellt, transportiert werden. Diese Art vonKinder-Rückhaltesystem stützt den Kopf des
Kindes und übt keine Kraft auf den Nacken
bei einer plötzlichen Bremsung oder bei ei-
nem Unfall aus.
Das rückwärts gerichtete Kinder-
Rückhaltesystem wird durch die Sicherheits-
gurte des Fahrzeugs gehalten (siehe Abb. A).
Der Kindersitz hält das Kind mit seinem ei-
genen Gurt.
WARNUNG!
• Bringen Sie niemals ein nach hinten
gerichtetes Kinder-Rückhaltesystem vor
einem aktiven Airbag an. Ein erweiterter
Beifahrer-Front-Airbag kann Kindern
unter 12 Jahren sowie Kindern in einem
Kinder-Rückhaltesystem mit Blickrich-
tung nach hinten beim Auslösen lebens-
gefährliche oder schwere Verletzungen
zufügen.
• Deaktivieren Sie immer den Front-
Airbag, wenn Sie ein Kinder-
Rückhaltesystem mit Blickrichtung
nach hinten auf dem Vordersitz verwen-
den.
Abb. A
139
Page 142 of 404

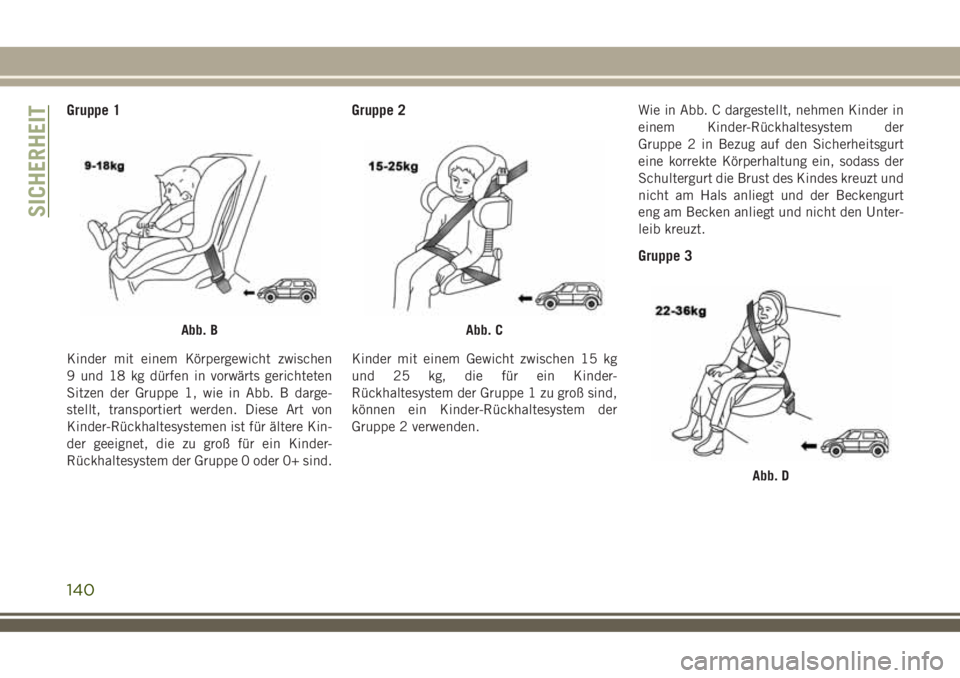

Gruppe 1
Kinder mit einem Körpergewicht zwischen
9 und 18 kg dürfen in vorwärts gerichteten
Sitzen der Gruppe 1, wie in Abb. B darge-
stellt, transportiert werden. Diese Art von
Kinder-Rückhaltesystemen ist für ältere Kin-
der geeignet, die zu groß für ein Kinder-
Rückhaltesystem der Gruppe 0 oder 0+ sind.
Gruppe 2
Kinder mit einem Gewicht zwischen 15 kg
und 25 kg, die für ein Kinder-
Rückhaltesystem der Gruppe 1 zu groß sind,
können ein Kinder-Rückhaltesystem der
Gruppe 2 verwenden.Wie in Abb. C dargestellt, nehmen Kinder in
einem Kinder-Rückhaltesystem der
Gruppe 2 in Bezug auf den Sicherheitsgurt
eine korrekte Körperhaltung ein, sodass der
Schultergurt die Brust des Kindes kreuzt und
nicht am Hals anliegt und der Beckengurt
eng am Becken anliegt und nicht den Unter-
leib kreuzt.
Gruppe 3
Abb. BAbb. C
Abb. D
SICHERHEIT
140
Page 143 of 404

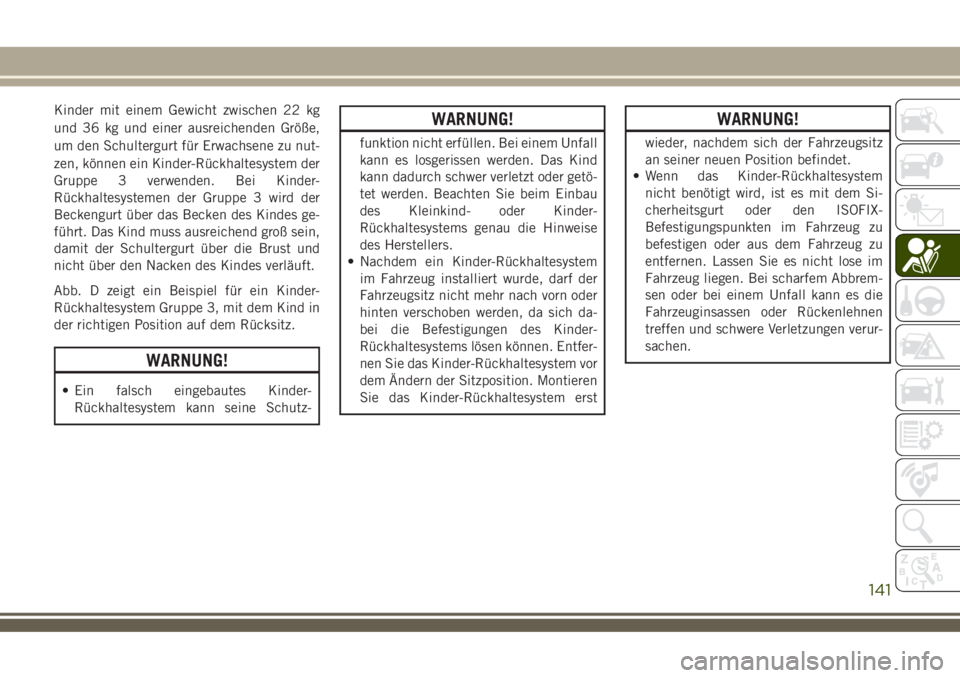

Kinder mit einem Gewicht zwischen 22 kg
und 36 kg und einer ausreichenden Größe,
um den Schultergurt für Erwachsene zu nut-
zen, können ein Kinder-Rückhaltesystem der
Gruppe 3 verwenden. Bei Kinder-
Rückhaltesystemen der Gruppe 3 wird der
Beckengurt über das Becken des Kindes ge-
führt. Das Kind muss ausreichend groß sein,
damit der Schultergurt über die Brust und
nicht über den Nacken des Kindes verläuft.
Abb. D zeigt ein Beispiel für ein Kinder-
Rückhaltesystem Gruppe 3, mit dem Kind in
der richtigen Position auf dem Rücksitz.
WARNUNG!
• Ein falsch eingebautes Kinder-
Rückhaltesystem kann seine Schutz-
WARNUNG!
funktion nicht erfüllen. Bei einem Unfall
kann es losgerissen werden. Das Kind
kann dadurch schwer verletzt oder getö-
tet werden. Beachten Sie beim Einbau
des Kleinkind- oder Kinder-
Rückhaltesystems genau die Hinweise
des Herstellers.
• Nachdem ein Kinder-Rückhaltesystem
im Fahrzeug installiert wurde, darf der
Fahrzeugsitz nicht mehr nach vorn oder
hinten verschoben werden, da sich da-
bei die Befestigungen des Kinder-
Rückhaltesystems lösen können. Entfer-
nen Sie das Kinder-Rückhaltesystem vor
dem Ändern der Sitzposition. Montieren
Sie das Kinder-Rückhaltesystem erst
WARNUNG!
wieder, nachdem sich der Fahrzeugsitz
an seiner neuen Position befindet.
• Wenn das Kinder-Rückhaltesystem
nicht benötigt wird, ist es mit dem Si-
cherheitsgurt oder den ISOFIX-
Befestigungspunkten im Fahrzeug zu
befestigen oder aus dem Fahrzeug zu
entfernen. Lassen Sie es nicht lose im
Fahrzeug liegen. Bei scharfem Abbrem-
sen oder bei einem Unfall kann es die
Fahrzeuginsassen oder Rückenlehnen
treffen und schwere Verletzungen verur-
sachen.
141
Page 144 of 404
Eignung von Fahrgastsitzen für die Verwen-
dung mit Universal-Kinder-
Rückhaltesystemen
In der folgenden Tabelle ist die Eignung der
einzelnen Fahrgastsitze für die Verwendung
mit Universal-Kinder-Rückhaltesystemen ge-
mäß der europäischen Richtlinie 2000/3/EG
aufgeführt:
GewichtsgruppeTABELLE MIT SITZPOSITIONEN FÜR UNIVERSAL-KINDERSITZE
Beifahrer
Hinten außen Hinten Mitte
Beifahrer-Airbag AN Beifahrer-Airbag AUS
Gruppe 0 bis 10 kg X U U/UF U/UF
Gruppe 0 bis 13 kg X U U/UF U/UF
Gruppe I 9 bis 18 kg X U U/UF U/UF
Gruppe II 15 bis 25 kg X U U/UF U/UF
Gruppe III 22 bis 36 kg X U U/UF U/UF
Legende zur Tabelle oben:
• U = Für „Universal“-Kinder-
Rückhaltesysteme geeignet, die für diese
Alters-/Gewichtsgruppe zugelassen sind.
• UF = Geeignet für nach vorn zeigende „uni-
versale“ Kinder-Rückhaltesysteme für ge-
nehmigte Verwendung in dieser Gewichts-
gruppe.• X = Sitzposition nicht geeignet für Kinder
dieser Alters-/Gewichtsgruppe.
Falls die Kopfstütze beim Einbau des Kinder-
Rückhaltesystems auf dem Beifahrersitz
stört, verstellen Sie diese.
SICHERHEIT
142
Page 145 of 404
WARNUNG!

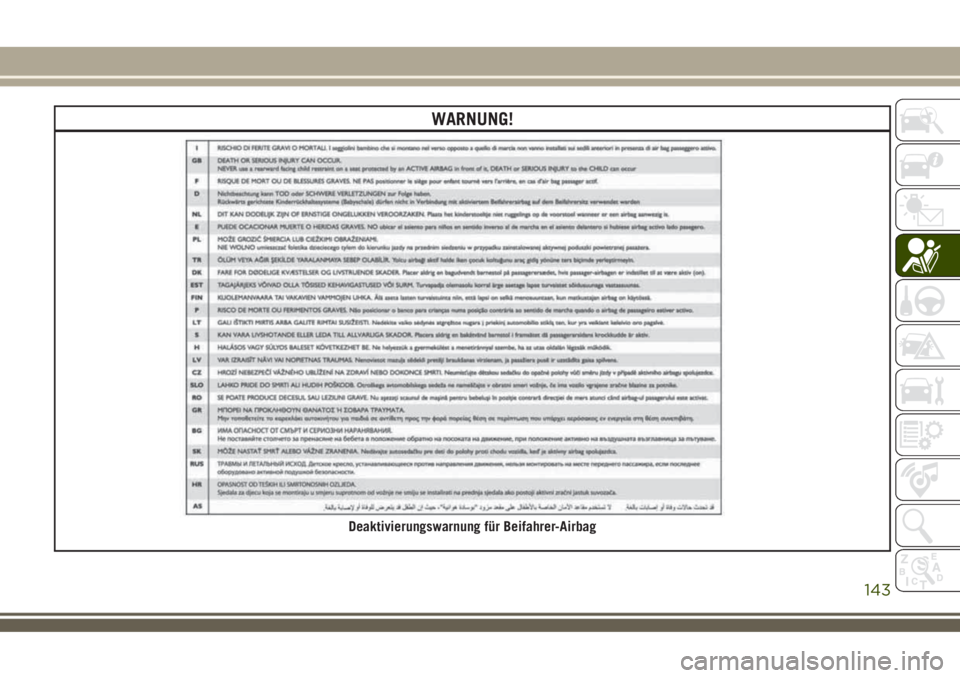

Deaktivierungswarnung für Beifahrer-Airbag
143
Page 146 of 404

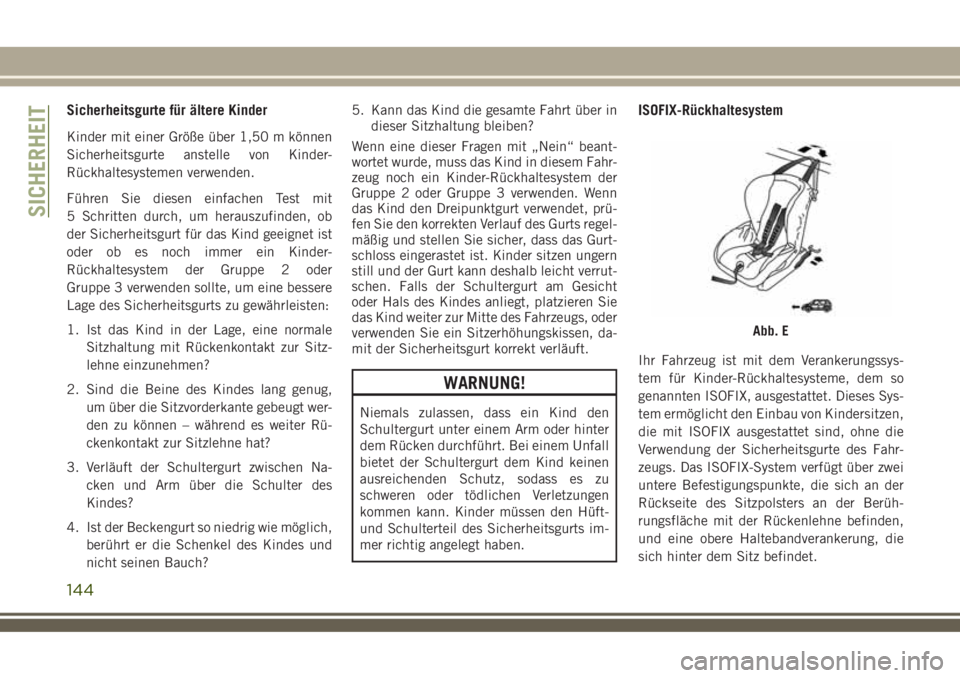

Sicherheitsgurte für ältere Kinder
Kinder mit einer Größe über 1,50 m können
Sicherheitsgurte anstelle von Kinder-
Rückhaltesystemen verwenden.
Führen Sie diesen einfachen Test mit
5 Schritten durch, um herauszufinden, ob
der Sicherheitsgurt für das Kind geeignet ist
oder ob es noch immer ein Kinder-
Rückhaltesystem der Gruppe 2 oder
Gruppe 3 verwenden sollte, um eine bessere
Lage des Sicherheitsgurts zu gewährleisten:
1. Ist das Kind in der Lage, eine normale
Sitzhaltung mit Rückenkontakt zur Sitz-
lehne einzunehmen?
2. Sind die Beine des Kindes lang genug,
um über die Sitzvorderkante gebeugt wer-
den zu können – während es weiter Rü-
ckenkontakt zur Sitzlehne hat?
3. Verläuft der Schultergurt zwischen Na-
cken und Arm über die Schulter des
Kindes?
4. Ist der Beckengurt so niedrig wie möglich,
berührt er die Schenkel des Kindes und
nicht seinen Bauch?5. Kann das Kind die gesamte Fahrt über in
dieser Sitzhaltung bleiben?
Wenn eine dieser Fragen mit „Nein“ beant-
wortet wurde, muss das Kind in diesem Fahr-
zeug noch ein Kinder-Rückhaltesystem der
Gruppe 2 oder Gruppe 3 verwenden. Wenn
das Kind den Dreipunktgurt verwendet, prü-
fen Sie den korrekten Verlauf des Gurts regel-
mäßig und stellen Sie sicher, dass das Gurt-
schloss eingerastet ist. Kinder sitzen ungern
still und der Gurt kann deshalb leicht verrut-
schen. Falls der Schultergurt am Gesicht
oder Hals des Kindes anliegt, platzieren Sie
das Kind weiter zur Mitte des Fahrzeugs, oder
verwenden Sie ein Sitzerhöhungskissen, da-
mit der Sicherheitsgurt korrekt verläuft.
WARNUNG!
Niemals zulassen, dass ein Kind den
Schultergurt unter einem Arm oder hinter
dem Rücken durchführt. Bei einem Unfall
bietet der Schultergurt dem Kind keinen
ausreichenden Schutz, sodass es zu
schweren oder tödlichen Verletzungen
kommen kann. Kinder müssen den Hüft-
und Schulterteil des Sicherheitsgurts im-
mer richtig angelegt haben.
ISOFIX-Rückhaltesystem
Ihr Fahrzeug ist mit dem Verankerungssys-
tem für Kinder-Rückhaltesysteme, dem so
genannten ISOFIX, ausgestattet. Dieses Sys-
tem ermöglicht den Einbau von Kindersitzen,
die mit ISOFIX ausgestattet sind, ohne die
Verwendung der Sicherheitsgurte des Fahr-
zeugs. Das ISOFIX-System verfügt über zwei
untere Befestigungspunkte, die sich an der
Rückseite des Sitzpolsters an der Berüh-
rungsfläche mit der Rückenlehne befinden,
und eine obere Haltebandverankerung, die
sich hinter dem Sitz befindet.
Abb. E
SICHERHEIT
144
Page 147 of 404
Ein Beispiel eines Universal-ISOFIX-Kinder-
Rückhaltesystems für die Gewichts-
gruppe 1 ist in Abb. E dargestellt. ISOFIX-
Kinder-Rückhaltesysteme sind auch für
andere Gewichtsgruppen verfügbar.
Position der ISOFIX-Befestigungspunkte
Die unteren Befestigungspunkte sind runde
Stäbe auf der Rückseite des Sitzpolsters an
der Berührungsfläche mit der Rückenlehne.
Sie befinden sich an der Rückenlehne unter-
halb des Befestigungspunktsymbols. Sie sind
gerade noch sichtbar, wenn Sie sich zum
Einbau des Kinder-Rückhaltesystems in den
Rücksitz lehnen. Sie können sie problemlos
erfühlen, wenn Sie mit dem Finger entlang
der Lücke zwischen Rückenlehne und Sitz-
polster fahren.
Position der Haltebandverankerungen
Haltebandverankerungen befinden sich hin-
ter jedem äußeren Rücksitz an der Rückseite
des Sitzes.
ISOFIX-Kinder-Rückhaltesysteme sind mit
einem starren Stab an jeder Seite ausgestat-
tet. Jeder weist einen Anschluss zur Befesti-
gung am unteren Befestigungspunkt und
eine Spannvorrichtung zum Festziehen am
Befestigungspunkt auf. Vorwärts gerichteteKinder-Rückhaltesysteme und einige rück-
wärts gerichtete Kinder-Rückhaltesysteme
sind ebenfalls mit einem Halteband ausge-
stattet. Das Halteband hat am Ende einen
Haken zur Befestigung an der oberen Halte-
bandverankerung und eine Spannvorrichtung
zum Festziehen des Haltebands nach Befes-
tigung an der Verankerung.
Lage des unteren Befestigungspunkts
Lage der Haltebandverankerung
145
Page 148 of 404

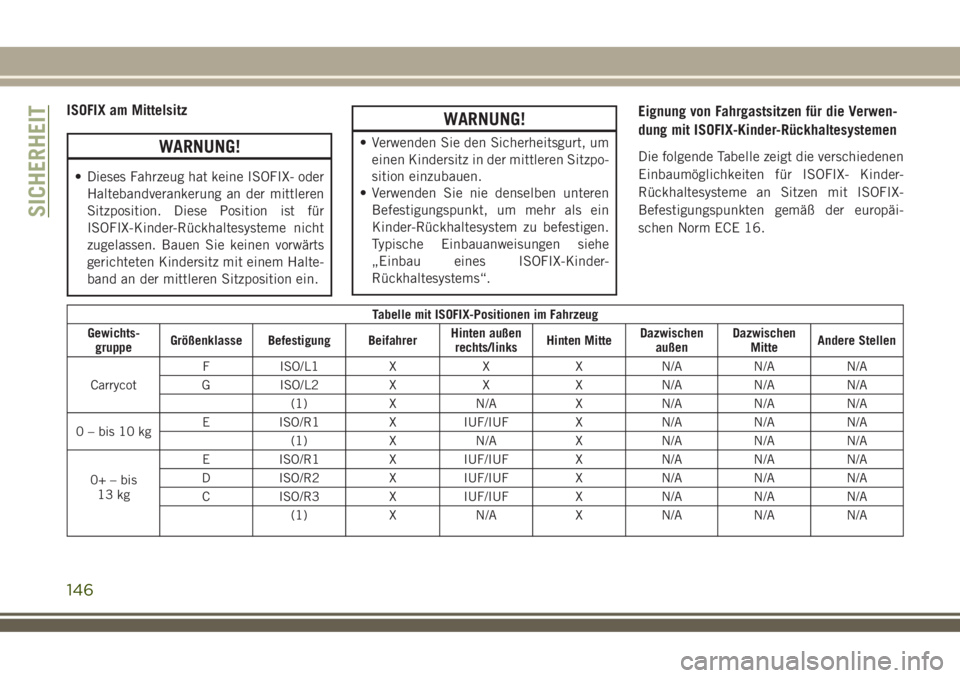

ISOFIX am Mittelsitz
WARNUNG!
• Dieses Fahrzeug hat keine ISOFIX- oder
Haltebandverankerung an der mittleren
Sitzposition. Diese Position ist für
ISOFIX-Kinder-Rückhaltesysteme nicht
zugelassen. Bauen Sie keinen vorwärts
gerichteten Kindersitz mit einem Halte-
band an der mittleren Sitzposition ein.
WARNUNG!
• Verwenden Sie den Sicherheitsgurt, um
einen Kindersitz in der mittleren Sitzpo-
sition einzubauen.
• Verwenden Sie nie denselben unteren
Befestigungspunkt, um mehr als ein
Kinder-Rückhaltesystem zu befestigen.
Typische Einbauanweisungen siehe
„Einbau eines ISOFIX-Kinder-
Rückhaltesystems“.
Eignung von Fahrgastsitzen für die Verwen-
dung mit ISOFIX-Kinder-Rückhaltesystemen
Die folgende Tabelle zeigt die verschiedenen
Einbaumöglichkeiten für ISOFIX- Kinder-
Rückhaltesysteme an Sitzen mit ISOFIX-
Befestigungspunkten gemäß der europäi-
schen Norm ECE 16.
Tabelle mit ISOFIX-Positionen im Fahrzeug
Gewichts-
gruppeGrößenklasse Befestigung BeifahrerHinten außen
rechts/linksHinten MitteDazwischen
außenDazwischen
MitteAndere Stellen
CarrycotF ISO/L1 X X X N/A N/A N/A
G ISO/L2 X X X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0 – bis 10 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0+ – bis
13 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
D ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
SICHERHEIT
146
Page 149 of 404

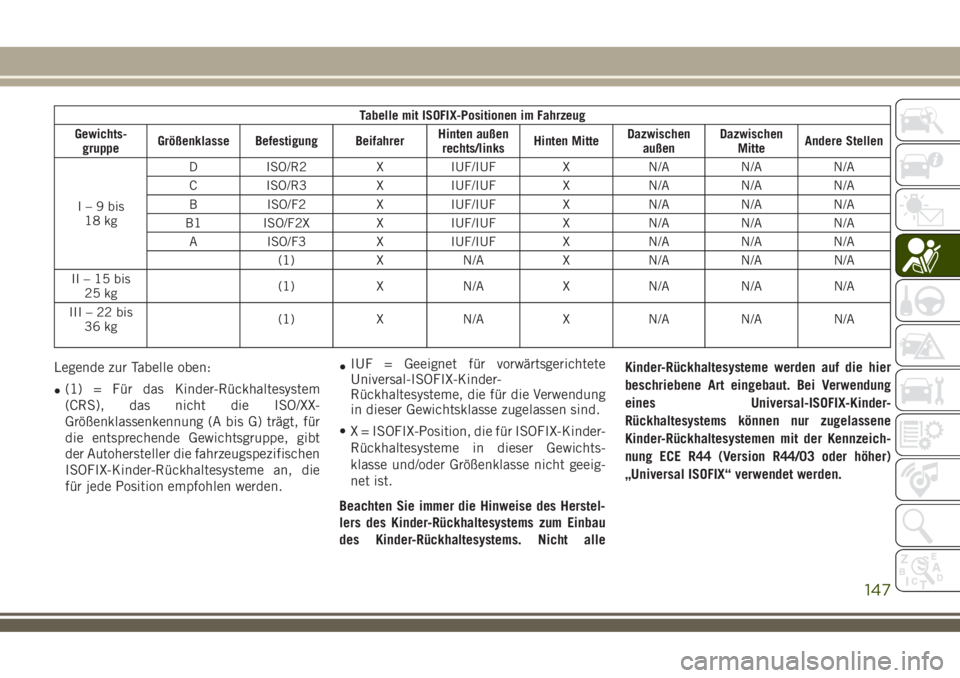

Tabelle mit ISOFIX-Positionen im Fahrzeug
Gewichts-
gruppeGrößenklasse Befestigung BeifahrerHinten außen
rechts/linksHinten MitteDazwischen
außenDazwischen
MitteAndere Stellen
I–9bis
18 kgD ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
B ISO/F2 X IUF/IUF X N/A N/A N/A
B1 ISO/F2X X IUF/IUF X N/A N/A N/A
A ISO/F3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
II–15bis
25 kg(1) X N/A X N/A N/A N/A
III – 22 bis
36 kg(1) X N/A X N/A N/A N/A
Legende zur Tabelle oben:
•(1) = Für das Kinder-Rückhaltesystem
(CRS), das nicht die ISO/XX-
Größenklassenkennung (A bis G) trägt, für
die entsprechende Gewichtsgruppe, gibt
der Autohersteller die fahrzeugspezifischen
ISOFIX-Kinder-Rückhaltesysteme an, die
für jede Position empfohlen werden.•IUF = Geeignet für vorwärtsgerichtete
Universal-ISOFIX-Kinder-
Rückhaltesysteme, die für die Verwendung
in dieser Gewichtsklasse zugelassen sind.
• X = ISOFIX-Position, die für ISOFIX-Kinder-
Rückhaltesysteme in dieser Gewichts-
klasse und/oder Größenklasse nicht geeig-
net ist.
Beachten Sie immer die Hinweise des Herstel-
lers des Kinder-Rückhaltesystems zum Einbau
des Kinder-Rückhaltesystems. Nicht alleKinder-Rückhaltesysteme werden auf die hier
beschriebene Art eingebaut. Bei Verwendung
eines Universal-ISOFIX-Kinder-
Rückhaltesystems können nur zugelassene
Kinder-Rückhaltesystemen mit der Kennzeich-
nung ECE R44 (Version R44/03 oder höher)
„Universal ISOFIX“ verwendet werden.
147
Page 150 of 404

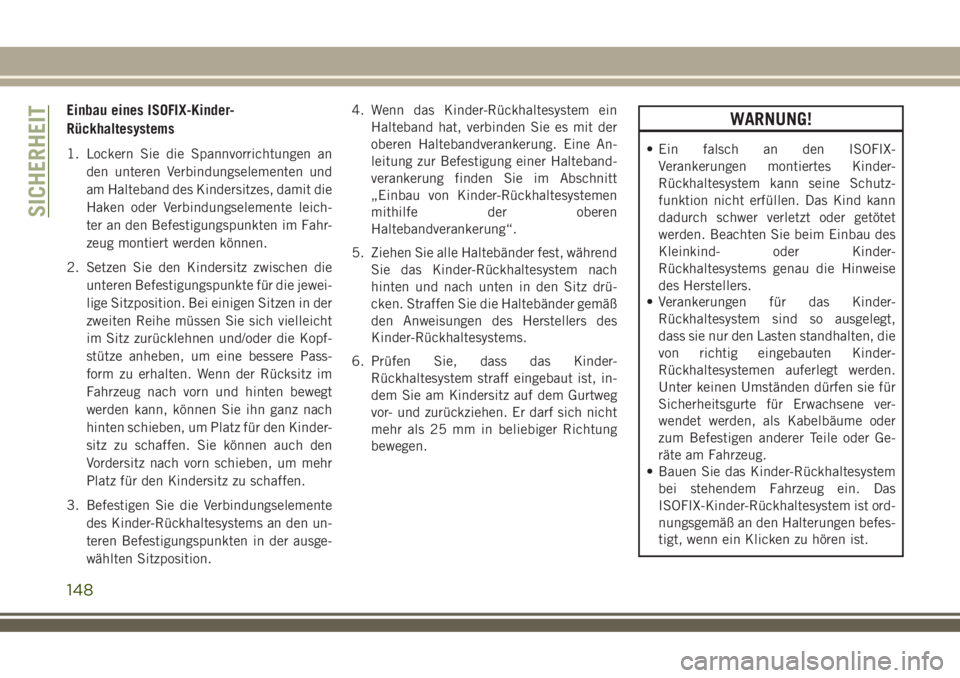

Einbau eines ISOFIX-Kinder-
Rückhaltesystems
1. Lockern Sie die Spannvorrichtungen an
den unteren Verbindungselementen und
am Halteband des Kindersitzes, damit die
Haken oder Verbindungselemente leich-
ter an den Befestigungspunkten im Fahr-
zeug montiert werden können.
2. Setzen Sie den Kindersitz zwischen die
unteren Befestigungspunkte für die jewei-
lige Sitzposition. Bei einigen Sitzen in der
zweiten Reihe müssen Sie sich vielleicht
im Sitz zurücklehnen und/oder die Kopf-
stütze anheben, um eine bessere Pass-
form zu erhalten. Wenn der Rücksitz im
Fahrzeug nach vorn und hinten bewegt
werden kann, können Sie ihn ganz nach
hinten schieben, um Platz für den Kinder-
sitz zu schaffen. Sie können auch den
Vordersitz nach vorn schieben, um mehr
Platz für den Kindersitz zu schaffen.
3. Befestigen Sie die Verbindungselemente
des Kinder-Rückhaltesystems an den un-
teren Befestigungspunkten in der ausge-
wählten Sitzposition.4. Wenn das Kinder-Rückhaltesystem ein
Halteband hat, verbinden Sie es mit der
oberen Haltebandverankerung. Eine An-
leitung zur Befestigung einer Halteband-
verankerung finden Sie im Abschnitt
„Einbau von Kinder-Rückhaltesystemen
mithilfe der oberen
Haltebandverankerung“.
5. Ziehen Sie alle Haltebänder fest, während
Sie das Kinder-Rückhaltesystem nach
hinten und nach unten in den Sitz drü-
cken. Straffen Sie die Haltebänder gemäß
den Anweisungen des Herstellers des
Kinder-Rückhaltesystems.
6. Prüfen Sie, dass das Kinder-
Rückhaltesystem straff eingebaut ist, in-
dem Sie am Kindersitz auf dem Gurtweg
vor- und zurückziehen. Er darf sich nicht
mehr als 25 mm in beliebiger Richtung
bewegen.
WARNUNG!
• Ein falsch an den ISOFIX-
Verankerungen montiertes Kinder-
Rückhaltesystem kann seine Schutz-
funktion nicht erfüllen. Das Kind kann
dadurch schwer verletzt oder getötet
werden. Beachten Sie beim Einbau des
Kleinkind- oder Kinder-
Rückhaltesystems genau die Hinweise
des Herstellers.
• Verankerungen für das Kinder-
Rückhaltesystem sind so ausgelegt,
dass sie nur den Lasten standhalten, die
von richtig eingebauten Kinder-
Rückhaltesystemen auferlegt werden.
Unter keinen Umständen dürfen sie für
Sicherheitsgurte für Erwachsene ver-
wendet werden, als Kabelbäume oder
zum Befestigen anderer Teile oder Ge-
räte am Fahrzeug.
• Bauen Sie das Kinder-Rückhaltesystem
bei stehendem Fahrzeug ein. Das
ISOFIX-Kinder-Rückhaltesystem ist ord-
nungsgemäß an den Halterungen befes-
tigt, wenn ein Klicken zu hören ist.
SICHERHEIT
148
