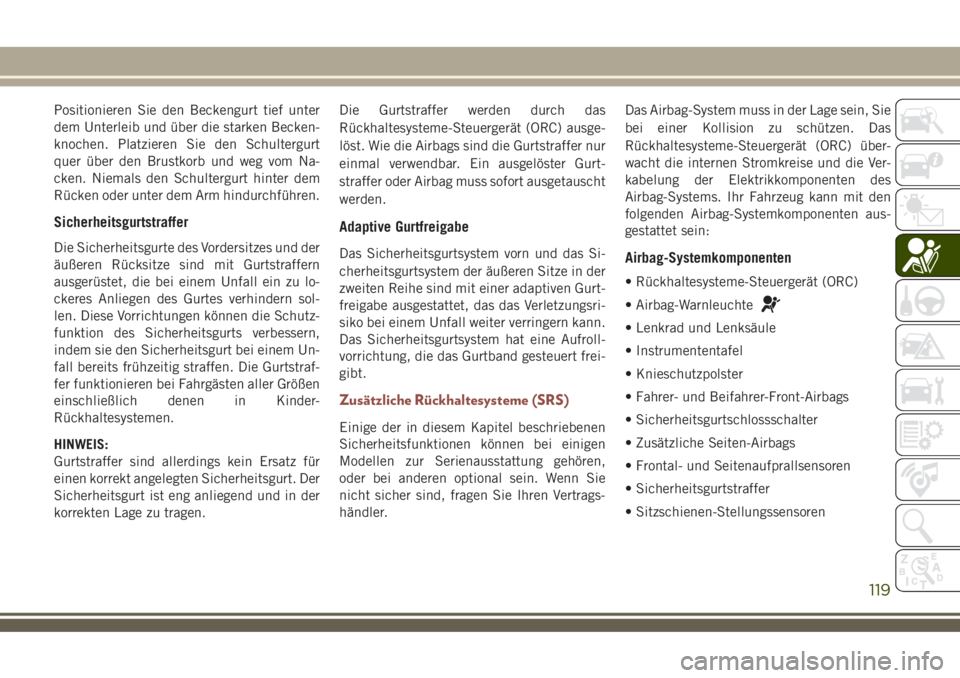

Positionieren Sie den Beckengurt tief unter
dem Unterleib und über die starken Becken-
knochen. Platzieren Sie den Schultergurt
quer über den Brustkorb und weg vom Na-
cken. Niemals den Schultergurt hinter dem
Rücken oder unter dem Arm hindurchführen.
Sicherheitsgurtstraffer
Die Sicherheitsgurte des Vordersitzes und der
äußeren Rücksitze sind mit Gurtstraffern
ausgerüstet, die bei einem Unfall ein zu lo-
ckeres Anliegen des Gurtes verhindern sol-
len. Diese Vorrichtungen können die Schutz-
funktion des Sicherheitsgurts verbessern,
indem sie den Sicherheitsgurt bei einem Un-
fall bereits frühzeitig straffen. Die Gurtstraf-
fer funktionieren bei Fahrgästen aller Größen
einschließlich denen in Kinder-
Rückhaltesystemen.
HINWEIS:
Gurtstraffer sind allerdings kein Ersatz für
einen korrekt angelegten Sicherheitsgurt. Der
Sicherheitsgurt ist eng anliegend und in der
korrekten Lage zu tragen.Die Gurtstraffer werden durch das
Rückhaltesysteme-Steuergerät (ORC) ausge-
löst. Wie die Airbags sind die Gurtstraffer nur
einmal verwendbar. Ein ausgelöster Gurt-
straffer oder Airbag muss sofort ausgetauscht
werden.
Adaptive Gurtfreigabe
Das Sicherheitsgurtsystem vorn und das Si-
cherheitsgurtsystem der äußeren Sitze in der
zweiten Reihe sind mit einer adaptiven Gurt-
freigabe ausgestattet, das das Verletzungsri-
siko bei einem Unfall weiter verringern kann.
Das Sicherheitsgurtsystem hat eine Aufroll-
vorrichtung, die das Gurtband gesteuert frei-
gibt.
Zusätzliche Rückhaltesysteme (SRS)
Einige der in diesem Kapitel beschriebenen
Sicherheitsfunktionen können bei einigen
Modellen zur Serienausstattung gehören,
oder bei anderen optional sein. Wenn Sie
nicht sicher sind, fragen Sie Ihren Vertrags-
händler.Das Airbag-System muss in der Lage sein, Sie
bei einer Kollision zu schützen. Das
Rückhaltesysteme-Steuergerät (ORC) über-
wacht die internen Stromkreise und die Ver-
kabelung der Elektrikkomponenten des
Airbag-Systems. Ihr Fahrzeug kann mit den
folgenden Airbag-Systemkomponenten aus-
gestattet sein:
Airbag-Systemkomponenten
• Rückhaltesysteme-Steuergerät (ORC)
• Airbag-Warnleuchte
• Lenkrad und Lenksäule
• Instrumententafel
• Knieschutzpolster
• Fahrer- und Beifahrer-Front-Airbags
• Sicherheitsgurtschlossschalter
• Zusätzliche Seiten-Airbags
• Frontal- und Seitenaufprallsensoren
• Sicherheitsgurtstraffer
• Sitzschienen-Stellungssensoren
119

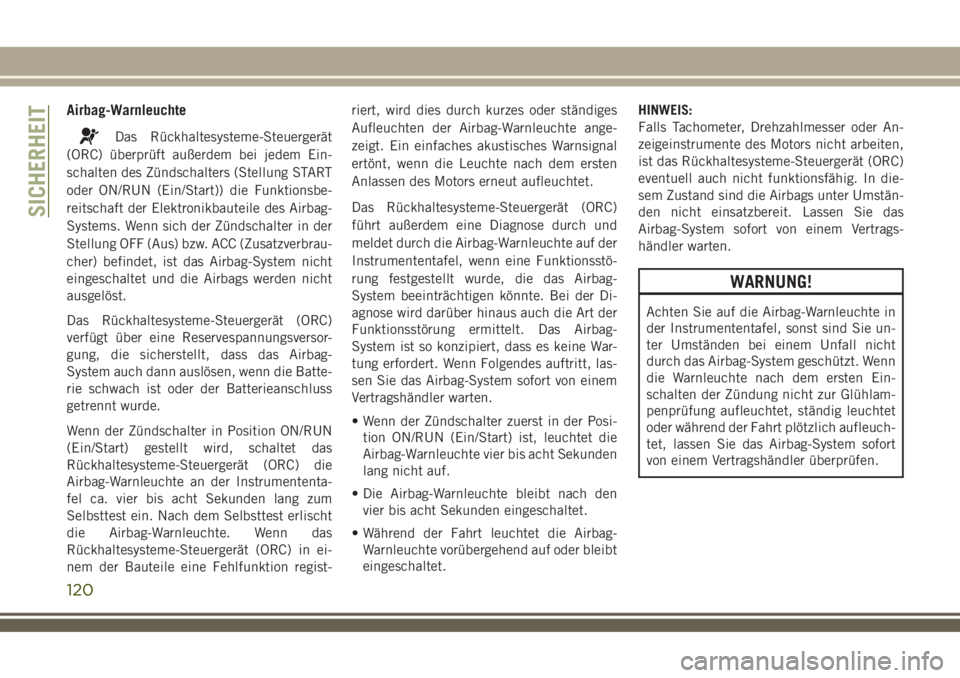

Airbag-Warnleuchte
Das Rückhaltesysteme-Steuergerät
(ORC) überprüft außerdem bei jedem Ein-
schalten des Zündschalters (Stellung START
oder ON/RUN (Ein/Start)) die Funktionsbe-
reitschaft der Elektronikbauteile des Airbag-
Systems. Wenn sich der Zündschalter in der
Stellung OFF (Aus) bzw. ACC (Zusatzverbrau-
cher) befindet, ist das Airbag-System nicht
eingeschaltet und die Airbags werden nicht
ausgelöst.
Das Rückhaltesysteme-Steuergerät (ORC)
verfügt über eine Reservespannungsversor-
gung, die sicherstellt, dass das Airbag-
System auch dann auslösen, wenn die Batte-
rie schwach ist oder der Batterieanschluss
getrennt wurde.
Wenn der Zündschalter in Position ON/RUN
(Ein/Start) gestellt wird, schaltet das
Rückhaltesysteme-Steuergerät (ORC) die
Airbag-Warnleuchte an der Instrumententa-
fel ca. vier bis acht Sekunden lang zum
Selbsttest ein. Nach dem Selbsttest erlischt
die Airbag-Warnleuchte. Wenn das
Rückhaltesysteme-Steuergerät (ORC) in ei-
nem der Bauteile eine Fehlfunktion regist-riert, wird dies durch kurzes oder ständiges
Aufleuchten der Airbag-Warnleuchte ange-
zeigt. Ein einfaches akustisches Warnsignal
ertönt, wenn die Leuchte nach dem ersten
Anlassen des Motors erneut aufleuchtet.
Das Rückhaltesysteme-Steuergerät (ORC)
führt außerdem eine Diagnose durch und
meldet durch die Airbag-Warnleuchte auf der
Instrumententafel, wenn eine Funktionsstö-
rung festgestellt wurde, die das Airbag-
System beeinträchtigen könnte. Bei der Di-
agnose wird darüber hinaus auch die Art der
Funktionsstörung ermittelt. Das Airbag-
System ist so konzipiert, dass es keine War-
tung erfordert. Wenn Folgendes auftritt, las-
sen Sie das Airbag-System sofort von einem
Vertragshändler warten.
• Wenn der Zündschalter zuerst in der Posi-
tion ON/RUN (Ein/Start) ist, leuchtet die
Airbag-Warnleuchte vier bis acht Sekunden
lang nicht auf.
• Die Airbag-Warnleuchte bleibt nach den
vier bis acht Sekunden eingeschaltet.
• Während der Fahrt leuchtet die Airbag-
Warnleuchte vorübergehend auf oder bleibt
eingeschaltet.HINWEIS:
Falls Tachometer, Drehzahlmesser oder An-
zeigeinstrumente des Motors nicht arbeiten,
ist das Rückhaltesysteme-Steuergerät (ORC)
eventuell auch nicht funktionsfähig. In die-
sem Zustand sind die Airbags unter Umstän-
den nicht einsatzbereit. Lassen Sie das
Airbag-System sofort von einem Vertrags-
händler warten.
WARNUNG!
Achten Sie auf die Airbag-Warnleuchte in
der Instrumententafel, sonst sind Sie un-
ter Umständen bei einem Unfall nicht
durch das Airbag-System geschützt. Wenn
die Warnleuchte nach dem ersten Ein-
schalten der Zündung nicht zur Glühlam-
penprüfung aufleuchtet, ständig leuchtet
oder während der Fahrt plötzlich aufleuch-
tet, lassen Sie das Airbag-System sofort
von einem Vertragshändler überprüfen.
SICHERHEIT
120

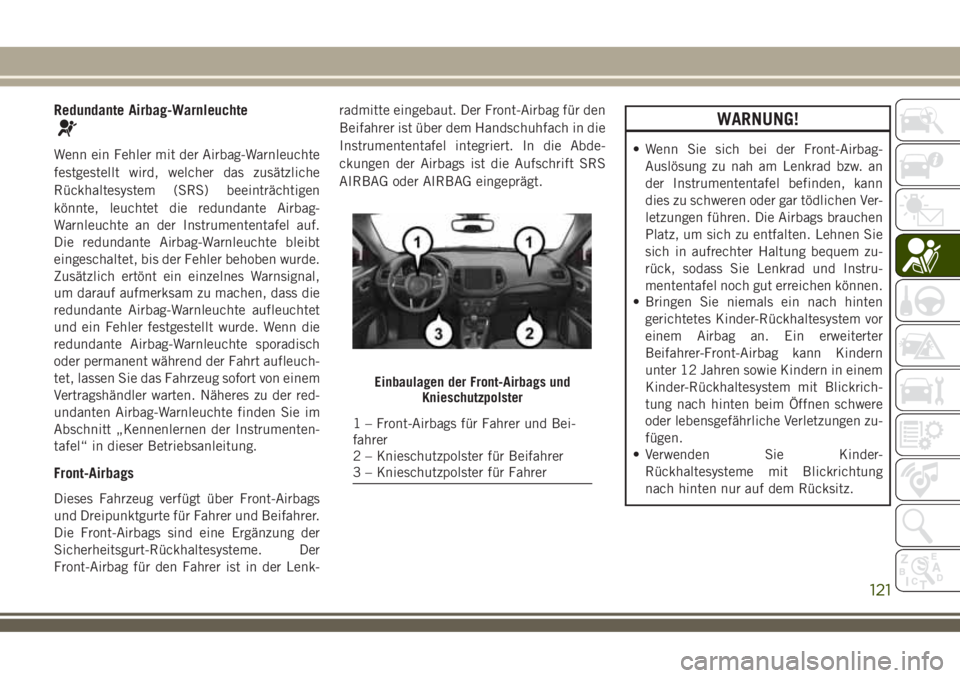

Redundante Airbag-Warnleuchte
Wenn ein Fehler mit der Airbag-Warnleuchte
festgestellt wird, welcher das zusätzliche
Rückhaltesystem (SRS) beeinträchtigen
könnte, leuchtet die redundante Airbag-
Warnleuchte an der Instrumententafel auf.
Die redundante Airbag-Warnleuchte bleibt
eingeschaltet, bis der Fehler behoben wurde.
Zusätzlich ertönt ein einzelnes Warnsignal,
um darauf aufmerksam zu machen, dass die
redundante Airbag-Warnleuchte aufleuchtet
und ein Fehler festgestellt wurde. Wenn die
redundante Airbag-Warnleuchte sporadisch
oder permanent während der Fahrt aufleuch-
tet, lassen Sie das Fahrzeug sofort von einem
Vertragshändler warten. Näheres zu der red-
undanten Airbag-Warnleuchte finden Sie im
Abschnitt „Kennenlernen der Instrumenten-
tafel“ in dieser Betriebsanleitung.
Front-Airbags
Dieses Fahrzeug verfügt über Front-Airbags
und Dreipunktgurte für Fahrer und Beifahrer.
Die Front-Airbags sind eine Ergänzung der
Sicherheitsgurt-Rückhaltesysteme. Der
Front-Airbag für den Fahrer ist in der Lenk-radmitte eingebaut. Der Front-Airbag für den
Beifahrer ist über dem Handschuhfach in die
Instrumententafel integriert. In die Abde-
ckungen der Airbags ist die Aufschrift SRS
AIRBAG oder AIRBAG eingeprägt.
WARNUNG!
• Wenn Sie sich bei der Front-Airbag-
Auslösung zu nah am Lenkrad bzw. an
der Instrumententafel befinden, kann
dies zu schweren oder gar tödlichen Ver-
letzungen führen. Die Airbags brauchen
Platz, um sich zu entfalten. Lehnen Sie
sich in aufrechter Haltung bequem zu-
rück, sodass Sie Lenkrad und Instru-
mententafel noch gut erreichen können.
• Bringen Sie niemals ein nach hinten
gerichtetes Kinder-Rückhaltesystem vor
einem Airbag an. Ein erweiterter
Beifahrer-Front-Airbag kann Kindern
unter 12 Jahren sowie Kindern in einem
Kinder-Rückhaltesystem mit Blickrich-
tung nach hinten beim Öffnen schwere
oder lebensgefährliche Verletzungen zu-
fügen.
• Verwenden Sie Kinder-
Rückhaltesysteme mit Blickrichtung
nach hinten nur auf dem Rücksitz.
Einbaulagen der Front-Airbags und
Knieschutzpolster
1 – Front-Airbags für Fahrer und Bei-
fahrer
2 – Knieschutzpolster für Beifahrer
3 – Knieschutzpolster für Fahrer
121

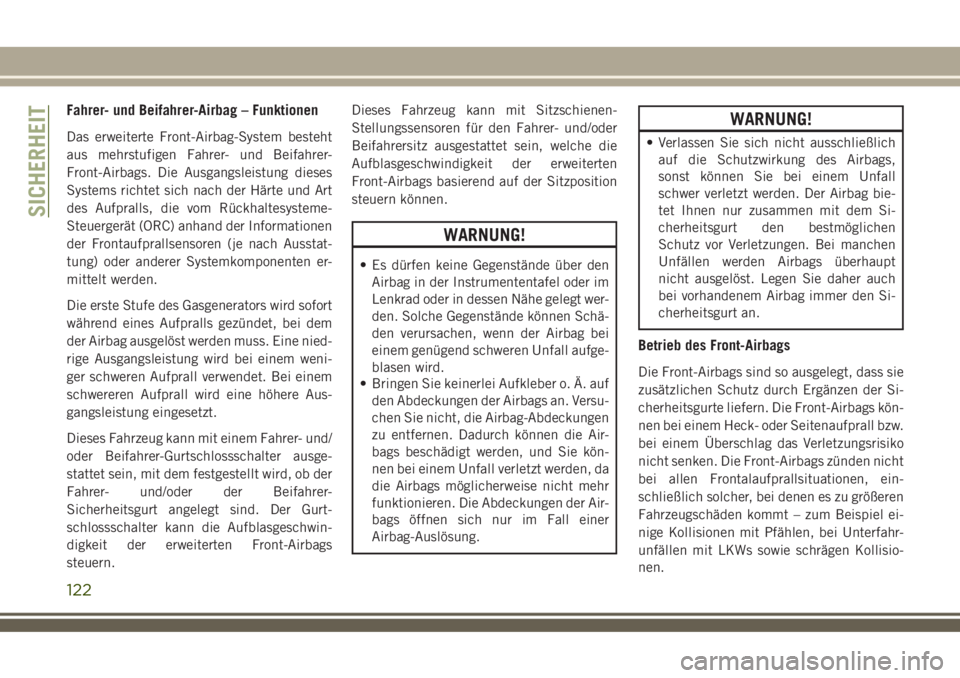

Fahrer- und Beifahrer-Airbag – Funktionen
Das erweiterte Front-Airbag-System besteht
aus mehrstufigen Fahrer- und Beifahrer-
Front-Airbags. Die Ausgangsleistung dieses
Systems richtet sich nach der Härte und Art
des Aufpralls, die vom Rückhaltesysteme-
Steuergerät (ORC) anhand der Informationen
der Frontaufprallsensoren (je nach Ausstat-
tung) oder anderer Systemkomponenten er-
mittelt werden.
Die erste Stufe des Gasgenerators wird sofort
während eines Aufpralls gezündet, bei dem
der Airbag ausgelöst werden muss. Eine nied-
rige Ausgangsleistung wird bei einem weni-
ger schweren Aufprall verwendet. Bei einem
schwereren Aufprall wird eine höhere Aus-
gangsleistung eingesetzt.
Dieses Fahrzeug kann mit einem Fahrer- und/
oder Beifahrer-Gurtschlossschalter ausge-
stattet sein, mit dem festgestellt wird, ob der
Fahrer- und/oder der Beifahrer-
Sicherheitsgurt angelegt sind. Der Gurt-
schlossschalter kann die Aufblasgeschwin-
digkeit der erweiterten Front-Airbags
steuern.Dieses Fahrzeug kann mit Sitzschienen-
Stellungssensoren für den Fahrer- und/oder
Beifahrersitz ausgestattet sein, welche die
Aufblasgeschwindigkeit der erweiterten
Front-Airbags basierend auf der Sitzposition
steuern können.
WARNUNG!
• Es dürfen keine Gegenstände über den
Airbag in der Instrumententafel oder im
Lenkrad oder in dessen Nähe gelegt wer-
den. Solche Gegenstände können Schä-
den verursachen, wenn der Airbag bei
einem genügend schweren Unfall aufge-
blasen wird.
• Bringen Sie keinerlei Aufkleber o. Ä. auf
den Abdeckungen der Airbags an. Versu-
chen Sie nicht, die Airbag-Abdeckungen
zu entfernen. Dadurch können die Air-
bags beschädigt werden, und Sie kön-
nen bei einem Unfall verletzt werden, da
die Airbags möglicherweise nicht mehr
funktionieren. Die Abdeckungen der Air-
bags öffnen sich nur im Fall einer
Airbag-Auslösung.
WARNUNG!
• Verlassen Sie sich nicht ausschließlich
auf die Schutzwirkung des Airbags,
sonst können Sie bei einem Unfall
schwer verletzt werden. Der Airbag bie-
tet Ihnen nur zusammen mit dem Si-
cherheitsgurt den bestmöglichen
Schutz vor Verletzungen. Bei manchen
Unfällen werden Airbags überhaupt
nicht ausgelöst. Legen Sie daher auch
bei vorhandenem Airbag immer den Si-
cherheitsgurt an.
Betrieb des Front-Airbags
Die Front-Airbags sind so ausgelegt, dass sie
zusätzlichen Schutz durch Ergänzen der Si-
cherheitsgurte liefern. Die Front-Airbags kön-
nen bei einem Heck- oder Seitenaufprall bzw.
bei einem Überschlag das Verletzungsrisiko
nicht senken. Die Front-Airbags zünden nicht
bei allen Frontalaufprallsituationen, ein-
schließlich solcher, bei denen es zu größeren
Fahrzeugschäden kommt – zum Beispiel ei-
nige Kollisionen mit Pfählen, bei Unterfahr-
unfällen mit LKWs sowie schrägen Kollisio-
nen.
SICHERHEIT
122

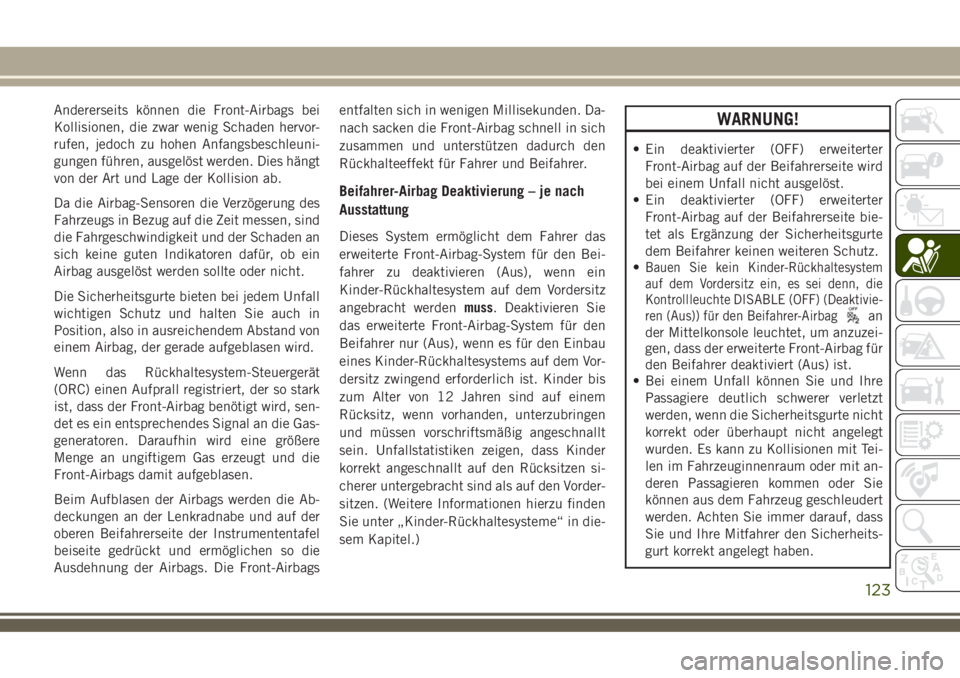

Andererseits können die Front-Airbags bei
Kollisionen, die zwar wenig Schaden hervor-
rufen, jedoch zu hohen Anfangsbeschleuni-
gungen führen, ausgelöst werden. Dies hängt
von der Art und Lage der Kollision ab.
Da die Airbag-Sensoren die Verzögerung des
Fahrzeugs in Bezug auf die Zeit messen, sind
die Fahrgeschwindigkeit und der Schaden an
sich keine guten Indikatoren dafür, ob ein
Airbag ausgelöst werden sollte oder nicht.
Die Sicherheitsgurte bieten bei jedem Unfall
wichtigen Schutz und halten Sie auch in
Position, also in ausreichendem Abstand von
einem Airbag, der gerade aufgeblasen wird.
Wenn das Rückhaltesystem-Steuergerät
(ORC) einen Aufprall registriert, der so stark
ist, dass der Front-Airbag benötigt wird, sen-
det es ein entsprechendes Signal an die Gas-
generatoren. Daraufhin wird eine größere
Menge an ungiftigem Gas erzeugt und die
Front-Airbags damit aufgeblasen.
Beim Aufblasen der Airbags werden die Ab-
deckungen an der Lenkradnabe und auf der
oberen Beifahrerseite der Instrumententafel
beiseite gedrückt und ermöglichen so die
Ausdehnung der Airbags. Die Front-Airbagsentfalten sich in wenigen Millisekunden. Da-
nach sacken die Front-Airbag schnell in sich
zusammen und unterstützen dadurch den
Rückhalteeffekt für Fahrer und Beifahrer.
Beifahrer-Airbag Deaktivierung – je nach
Ausstattung
Dieses System ermöglicht dem Fahrer das
erweiterte Front-Airbag-System für den Bei-
fahrer zu deaktivieren (Aus), wenn ein
Kinder-Rückhaltesystem auf dem Vordersitz
angebracht werdenmuss. Deaktivieren Sie
das erweiterte Front-Airbag-System für den
Beifahrer nur (Aus), wenn es für den Einbau
eines Kinder-Rückhaltesystems auf dem Vor-
dersitz zwingend erforderlich ist. Kinder bis
zum Alter von 12 Jahren sind auf einem
Rücksitz, wenn vorhanden, unterzubringen
und müssen vorschriftsmäßig angeschnallt
sein. Unfallstatistiken zeigen, dass Kinder
korrekt angeschnallt auf den Rücksitzen si-
cherer untergebracht sind als auf den Vorder-
sitzen. (Weitere Informationen hierzu finden
Sie unter „Kinder-Rückhaltesysteme“ in die-
sem Kapitel.)
WARNUNG!
• Ein deaktivierter (OFF) erweiterter
Front-Airbag auf der Beifahrerseite wird
bei einem Unfall nicht ausgelöst.
• Ein deaktivierter (OFF) erweiterter
Front-Airbag auf der Beifahrerseite bie-
tet als Ergänzung der Sicherheitsgurte
dem Beifahrer keinen weiteren Schutz.
•
Bauen Sie kein Kinder-Rückhaltesystem
auf dem Vordersitz ein, es sei denn, die
Kontrollleuchte DISABLE (OFF) (Deaktivie-
ren (Aus)) für den Beifahrer-Airbag
an
der Mittelkonsole leuchtet, um anzuzei-
gen, dass der erweiterte Front-Airbag für
den Beifahrer deaktiviert (Aus) ist.
• Bei einem Unfall können Sie und Ihre
Passagiere deutlich schwerer verletzt
werden, wenn die Sicherheitsgurte nicht
korrekt oder überhaupt nicht angelegt
wurden. Es kann zu Kollisionen mit Tei-
len im Fahrzeuginnenraum oder mit an-
deren Passagieren kommen oder Sie
können aus dem Fahrzeug geschleudert
werden. Achten Sie immer darauf, dass
Sie und Ihre Mitfahrer den Sicherheits-
gurt korrekt angelegt haben.
123

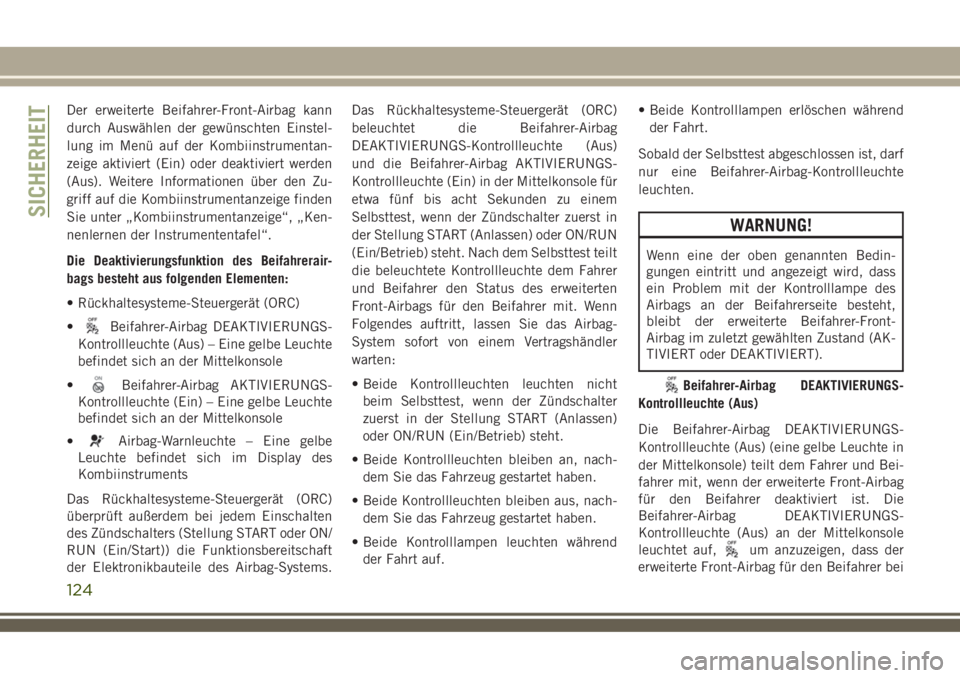

Der erweiterte Beifahrer-Front-Airbag kann
durch Auswählen der gewünschten Einstel-
lung im Menü auf der Kombiinstrumentan-
zeige aktiviert (Ein) oder deaktiviert werden
(Aus). Weitere Informationen über den Zu-
griff auf die Kombiinstrumentanzeige finden
Sie unter „Kombiinstrumentanzeige“, „Ken-
nenlernen der Instrumententafel“.
Die Deaktivierungsfunktion des Beifahrerair-
bags besteht aus folgenden Elementen:
• Rückhaltesysteme-Steuergerät (ORC)
•
Beifahrer-Airbag DEAKTIVIERUNGS-
Kontrollleuchte (Aus) – Eine gelbe Leuchte
befindet sich an der Mittelkonsole
•
Beifahrer-Airbag AKTIVIERUNGS-
Kontrollleuchte (Ein) – Eine gelbe Leuchte
befindet sich an der Mittelkonsole
•
Airbag-Warnleuchte – Eine gelbe
Leuchte befindet sich im Display des
Kombiinstruments
Das Rückhaltesysteme-Steuergerät (ORC)
überprüft außerdem bei jedem Einschalten
des Zündschalters (Stellung START oder ON/
RUN (Ein/Start)) die Funktionsbereitschaft
der Elektronikbauteile des Airbag-Systems.Das Rückhaltesysteme-Steuergerät (ORC)
beleuchtet die Beifahrer-Airbag
DEAKTIVIERUNGS-Kontrollleuchte (Aus)
und die Beifahrer-Airbag AKTIVIERUNGS-
Kontrollleuchte (Ein) in der Mittelkonsole für
etwa fünf bis acht Sekunden zu einem
Selbsttest, wenn der Zündschalter zuerst in
der Stellung START (Anlassen) oder ON/RUN
(Ein/Betrieb) steht. Nach dem Selbsttest teilt
die beleuchtete Kontrollleuchte dem Fahrer
und Beifahrer den Status des erweiterten
Front-Airbags für den Beifahrer mit. Wenn
Folgendes auftritt, lassen Sie das Airbag-
System sofort von einem Vertragshändler
warten:
• Beide Kontrollleuchten leuchten nicht
beim Selbsttest, wenn der Zündschalter
zuerst in der Stellung START (Anlassen)
oder ON/RUN (Ein/Betrieb) steht.
• Beide Kontrollleuchten bleiben an, nach-
dem Sie das Fahrzeug gestartet haben.
• Beide Kontrollleuchten bleiben aus, nach-
dem Sie das Fahrzeug gestartet haben.
• Beide Kontrolllampen leuchten während
der Fahrt auf.• Beide Kontrolllampen erlöschen während
der Fahrt.
Sobald der Selbsttest abgeschlossen ist, darf
nur eine Beifahrer-Airbag-Kontrollleuchte
leuchten.
WARNUNG!
Wenn eine der oben genannten Bedin-
gungen eintritt und angezeigt wird, dass
ein Problem mit der Kontrolllampe des
Airbags an der Beifahrerseite besteht,
bleibt der erweiterte Beifahrer-Front-
Airbag im zuletzt gewählten Zustand (AK-
TIVIERT oder DEAKTIVIERT).
Beifahrer-Airbag DEAKTIVIERUNGS-
Kontrollleuchte (Aus)
Die Beifahrer-Airbag DEAKTIVIERUNGS-
Kontrollleuchte (Aus) (eine gelbe Leuchte in
der Mittelkonsole) teilt dem Fahrer und Bei-
fahrer mit, wenn der erweiterte Front-Airbag
für den Beifahrer deaktiviert ist. Die
Beifahrer-Airbag DEAKTIVIERUNGS-
Kontrollleuchte (Aus) an der Mittelkonsole
leuchtet auf,
um anzuzeigen, dass der
erweiterte Front-Airbag für den Beifahrer bei
SICHERHEIT
124

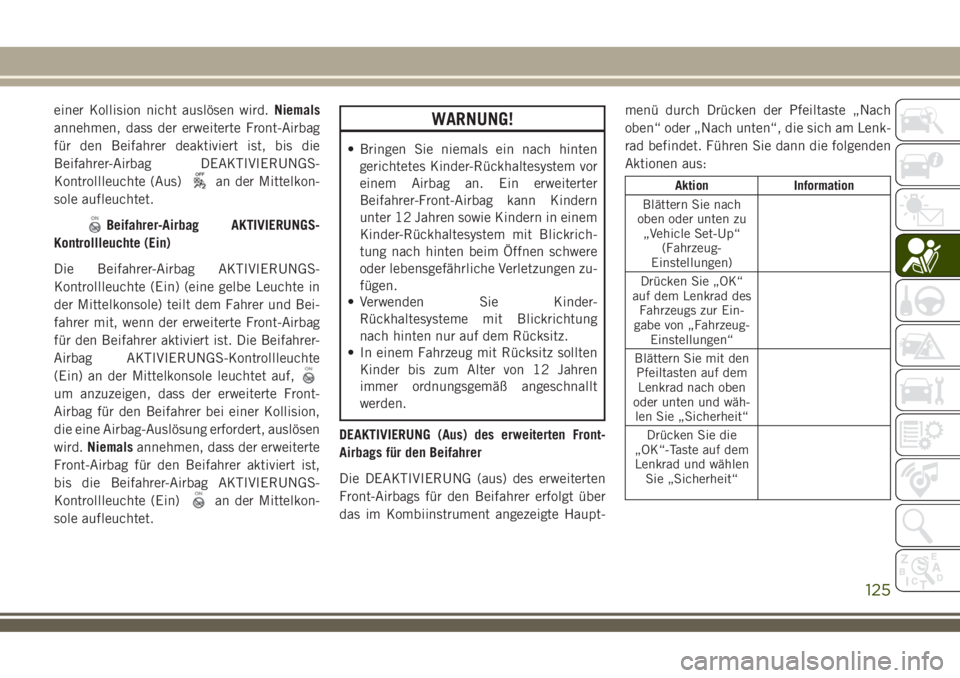

einer Kollision nicht auslösen wird.Niemals
annehmen, dass der erweiterte Front-Airbag
für den Beifahrer deaktiviert ist, bis die
Beifahrer-Airbag DEAKTIVIERUNGS-
Kontrollleuchte (Aus)
an der Mittelkon-
sole aufleuchtet.
Beifahrer-Airbag AKTIVIERUNGS-
Kontrollleuchte (Ein)
Die Beifahrer-Airbag AKTIVIERUNGS-
Kontrollleuchte (Ein) (eine gelbe Leuchte in
der Mittelkonsole) teilt dem Fahrer und Bei-
fahrer mit, wenn der erweiterte Front-Airbag
für den Beifahrer aktiviert ist. Die Beifahrer-
Airbag AKTIVIERUNGS-Kontrollleuchte
(Ein) an der Mittelkonsole leuchtet auf,
um anzuzeigen, dass der erweiterte Front-
Airbag für den Beifahrer bei einer Kollision,
die eine Airbag-Auslösung erfordert, auslösen
wird.Niemalsannehmen, dass der erweiterte
Front-Airbag für den Beifahrer aktiviert ist,
bis die Beifahrer-Airbag AKTIVIERUNGS-
Kontrollleuchte (Ein)
an der Mittelkon-
sole aufleuchtet.
WARNUNG!
• Bringen Sie niemals ein nach hinten
gerichtetes Kinder-Rückhaltesystem vor
einem Airbag an. Ein erweiterter
Beifahrer-Front-Airbag kann Kindern
unter 12 Jahren sowie Kindern in einem
Kinder-Rückhaltesystem mit Blickrich-
tung nach hinten beim Öffnen schwere
oder lebensgefährliche Verletzungen zu-
fügen.
• Verwenden Sie Kinder-
Rückhaltesysteme mit Blickrichtung
nach hinten nur auf dem Rücksitz.
• In einem Fahrzeug mit Rücksitz sollten
Kinder bis zum Alter von 12 Jahren
immer ordnungsgemäß angeschnallt
werden.
DEAKTIVIERUNG (Aus) des erweiterten Front-
Airbags für den Beifahrer
Die DEAKTIVIERUNG (aus) des erweiterten
Front-Airbags für den Beifahrer erfolgt über
das im Kombiinstrument angezeigte Haupt-menü durch Drücken der Pfeiltaste „Nach
oben“ oder „Nach unten“, die sich am Lenk-
rad befindet. Führen Sie dann die folgenden
Aktionen aus:
Aktion Information
Blättern Sie nach
oben oder unten zu
„Vehicle Set-Up“
(Fahrzeug-
Einstellungen)
Drücken Sie „OK“
auf dem Lenkrad des
Fahrzeugs zur Ein-
gabe von „Fahrzeug-
Einstellungen“
Blättern Sie mit den
Pfeiltasten auf dem
Lenkrad nach oben
oder unten und wäh-
len Sie „Sicherheit“
Drücken Sie die
„OK“-Taste auf dem
Lenkrad und wählen
Sie „Sicherheit“
125

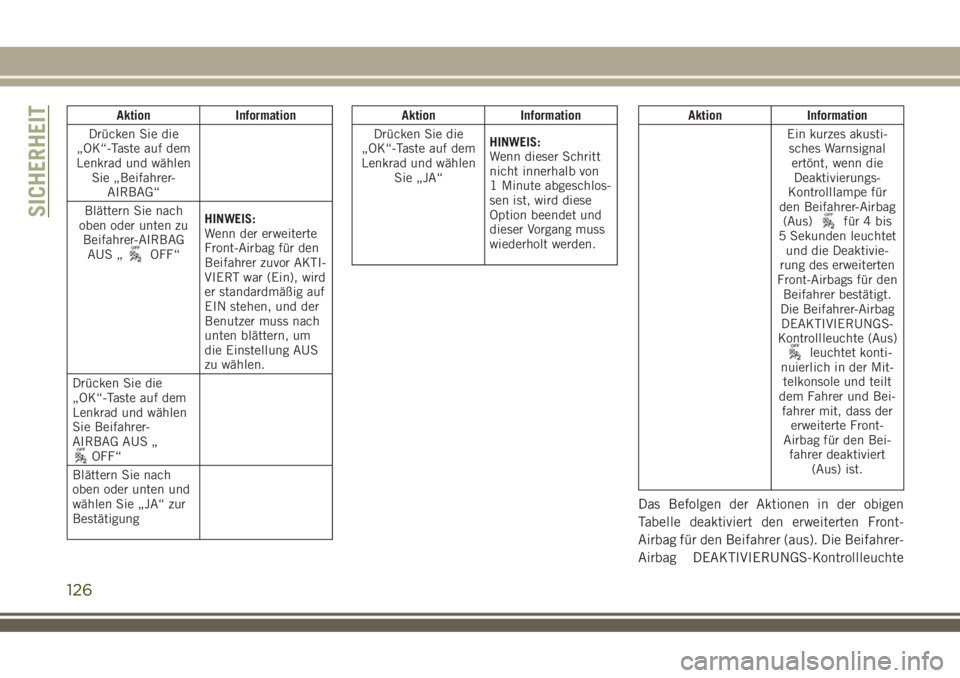

Aktion Information
Drücken Sie die
„OK“-Taste auf dem
Lenkrad und wählen
Sie „Beifahrer-
AIRBAG“
Blättern Sie nach
oben oder unten zu
Beifahrer-AIRBAG
AUS „
OFF“HINWEIS:
Wenn der erweiterte
Front-Airbag für den
Beifahrer zuvor AKTI-
VIERT war (Ein), wird
er standardmäßig auf
EIN stehen, und der
Benutzer muss nach
unten blättern, um
die Einstellung AUS
zu wählen.
Drücken Sie die
„OK“-Taste auf dem
Lenkrad und wählen
Sie Beifahrer-
AIRBAG AUS „
OFF“
Blättern Sie nach
oben oder unten und
wählen Sie „JA“ zur
Bestätigung
Aktion Information
Drücken Sie die
„OK“-Taste auf dem
Lenkrad und wählen
Sie „JA“HINWEIS:
Wenn dieser Schritt
nicht innerhalb von
1 Minute abgeschlos-
sen ist, wird diese
Option beendet und
dieser Vorgang muss
wiederholt werden.Aktion Information
Ein kurzes akusti-
sches Warnsignal
ertönt, wenn die
Deaktivierungs-
Kontrolllampe für
den Beifahrer-Airbag
(Aus)
für 4 bis
5 Sekunden leuchtet
und die Deaktivie-
rung des erweiterten
Front-Airbags für den
Beifahrer bestätigt.
Die Beifahrer-Airbag
DEAKTIVIERUNGS-
Kontrollleuchte (Aus)
leuchtet konti-
nuierlich in der Mit-
telkonsole und teilt
dem Fahrer und Bei-
fahrer mit, dass der
erweiterte Front-
Airbag für den Bei-
fahrer deaktiviert
(Aus) ist.
Das Befolgen der Aktionen in der obigen
Tabelle deaktiviert den erweiterten Front-
Airbag für den Beifahrer (aus). Die Beifahrer-
Airbag DEAKTIVIERUNGS-Kontrollleuchte
SICHERHEIT
126

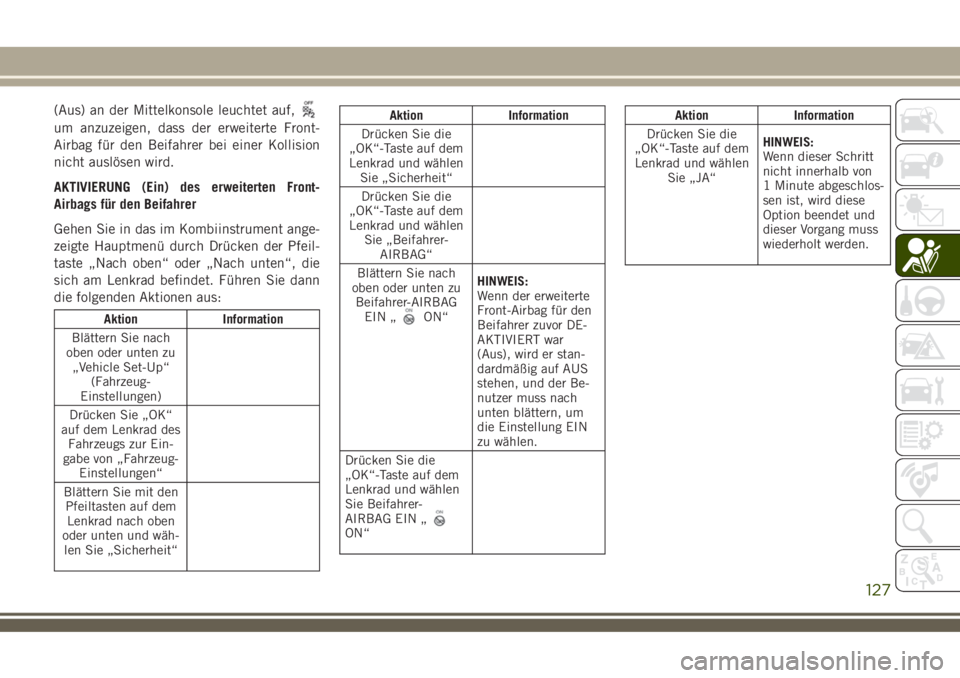

(Aus) an der Mittelkonsole leuchtet auf,
um anzuzeigen, dass der erweiterte Front-
Airbag für den Beifahrer bei einer Kollision
nicht auslösen wird.
AKTIVIERUNG (Ein) des erweiterten Front-
Airbags für den Beifahrer
Gehen Sie in das im Kombiinstrument ange-
zeigte Hauptmenü durch Drücken der Pfeil-
taste „Nach oben“ oder „Nach unten“, die
sich am Lenkrad befindet. Führen Sie dann
die folgenden Aktionen aus:
Aktion Information
Blättern Sie nach
oben oder unten zu
„Vehicle Set-Up“
(Fahrzeug-
Einstellungen)
Drücken Sie „OK“
auf dem Lenkrad des
Fahrzeugs zur Ein-
gabe von „Fahrzeug-
Einstellungen“
Blättern Sie mit den
Pfeiltasten auf dem
Lenkrad nach oben
oder unten und wäh-
len Sie „Sicherheit“
Aktion Information
Drücken Sie die
„OK“-Taste auf dem
Lenkrad und wählen
Sie „Sicherheit“
Drücken Sie die
„OK“-Taste auf dem
Lenkrad und wählen
Sie „Beifahrer-
AIRBAG“
Blättern Sie nach
oben oder unten zu
Beifahrer-AIRBAG
EIN „
ON“HINWEIS:
Wenn der erweiterte
Front-Airbag für den
Beifahrer zuvor DE-
AKTIVIERT war
(Aus), wird er stan-
dardmäßig auf AUS
stehen, und der Be-
nutzer muss nach
unten blättern, um
die Einstellung EIN
zu wählen.
Drücken Sie die
„OK“-Taste auf dem
Lenkrad und wählen
Sie Beifahrer-
AIRBAG EIN „
ON“
Aktion Information
Drücken Sie die
„OK“-Taste auf dem
Lenkrad und wählen
Sie „JA“HINWEIS:
Wenn dieser Schritt
nicht innerhalb von
1 Minute abgeschlos-
sen ist, wird diese
Option beendet und
dieser Vorgang muss
wiederholt werden.
127

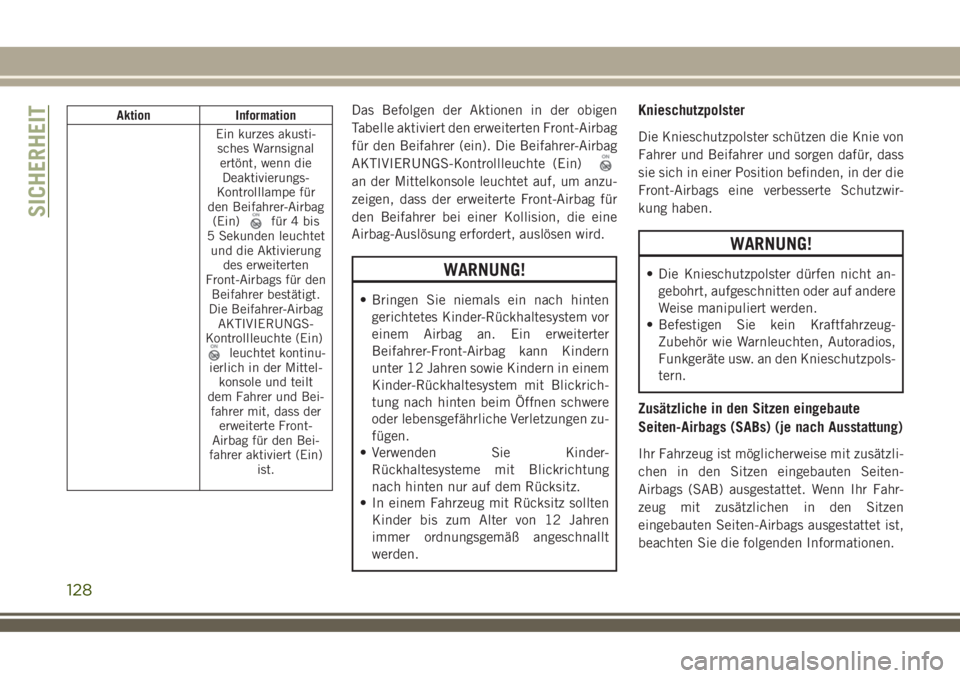

Aktion Information
Ein kurzes akusti-
sches Warnsignal
ertönt, wenn die
Deaktivierungs-
Kontrolllampe für
den Beifahrer-Airbag
(Ein)
für 4 bis
5 Sekunden leuchtet
und die Aktivierung
des erweiterten
Front-Airbags für den
Beifahrer bestätigt.
Die Beifahrer-Airbag
AKTIVIERUNGS-
Kontrollleuchte (Ein)
leuchtet kontinu-
ierlich in der Mittel-
konsole und teilt
dem Fahrer und Bei-
fahrer mit, dass der
erweiterte Front-
Airbag für den Bei-
fahrer aktiviert (Ein)
ist.
Das Befolgen der Aktionen in der obigen
Tabelle aktiviert den erweiterten Front-Airbag
für den Beifahrer (ein). Die Beifahrer-Airbag
AKTIVIERUNGS-Kontrollleuchte (Ein)
an der Mittelkonsole leuchtet auf, um anzu-
zeigen, dass der erweiterte Front-Airbag für
den Beifahrer bei einer Kollision, die eine
Airbag-Auslösung erfordert, auslösen wird.
WARNUNG!
• Bringen Sie niemals ein nach hinten
gerichtetes Kinder-Rückhaltesystem vor
einem Airbag an. Ein erweiterter
Beifahrer-Front-Airbag kann Kindern
unter 12 Jahren sowie Kindern in einem
Kinder-Rückhaltesystem mit Blickrich-
tung nach hinten beim Öffnen schwere
oder lebensgefährliche Verletzungen zu-
fügen.
• Verwenden Sie Kinder-
Rückhaltesysteme mit Blickrichtung
nach hinten nur auf dem Rücksitz.
• In einem Fahrzeug mit Rücksitz sollten
Kinder bis zum Alter von 12 Jahren
immer ordnungsgemäß angeschnallt
werden.
Knieschutzpolster
Die Knieschutzpolster schützen die Knie von
Fahrer und Beifahrer und sorgen dafür, dass
sie sich in einer Position befinden, in der die
Front-Airbags eine verbesserte Schutzwir-
kung haben.
WARNUNG!
• Die Knieschutzpolster dürfen nicht an-
gebohrt, aufgeschnitten oder auf andere
Weise manipuliert werden.
• Befestigen Sie kein Kraftfahrzeug-
Zubehör wie Warnleuchten, Autoradios,
Funkgeräte usw. an den Knieschutzpols-
tern.
Zusätzliche in den Sitzen eingebaute
Seiten-Airbags (SABs) (je nach Ausstattung)
Ihr Fahrzeug ist möglicherweise mit zusätzli-
chen in den Sitzen eingebauten Seiten-
Airbags (SAB) ausgestattet. Wenn Ihr Fahr-
zeug mit zusätzlichen in den Sitzen
eingebauten Seiten-Airbags ausgestattet ist,
beachten Sie die folgenden Informationen.
SICHERHEIT
128
