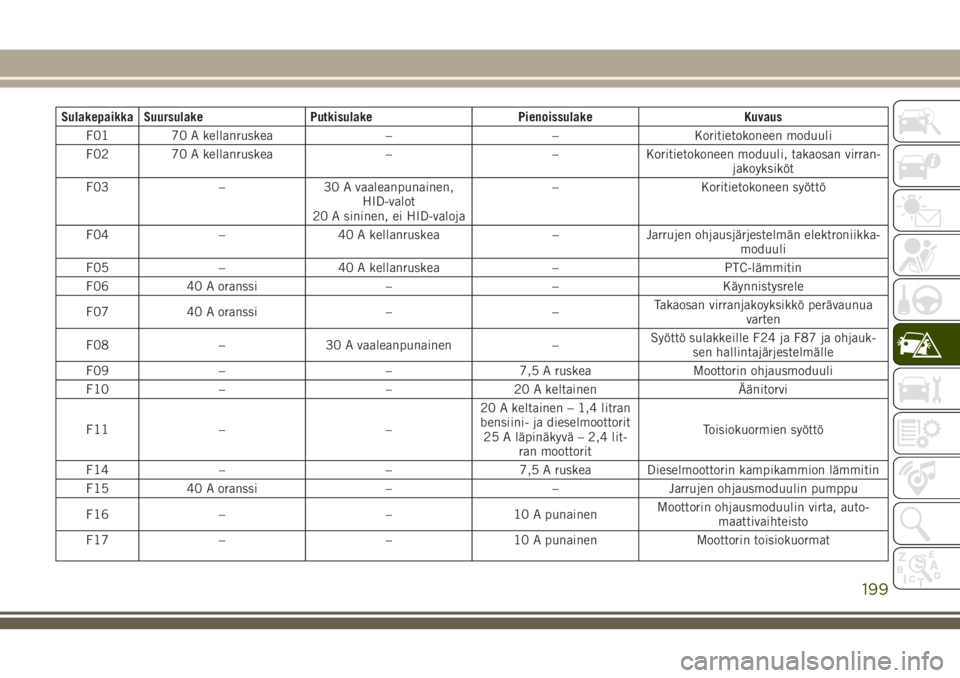

Sulakepaikka Suursulake Putkisulake Pienoissulake Kuvaus
F01 70 A kellanruskea – – Koritietokoneen moduuli
F02 70 A kellanruskea – – Koritietokoneen moduuli, takaosan virran-
jakoyksiköt
F03 – 30 A vaaleanpunainen,
HID-valot
20 A sininen, ei HID-valoja– Koritietokoneen syöttö
F04 – 40 A kellanruskea – Jarrujen ohjausjärjestelmän elektroniikka-
moduuli
F05 – 40 A kellanruskea – PTC-lämmitin
F06 40 A oranssi – – Käynnistysrele
F07 40 A oranssi – –Takaosan virranjakoyksikkö perävaunua
varten
F08 – 30 A vaaleanpunainen –Syöttö sulakkeille F24 ja F87 ja ohjauk-
sen hallintajärjestelmälle
F09 – – 7,5 A ruskea Moottorin ohjausmoduuli
F10 – – 20 A keltainen Äänitorvi
F11 – –20 A keltainen – 1,4 litran
bensiini- ja dieselmoottorit
25 A läpinäkyvä – 2,4 lit-
ran moottoritToisiokuormien syöttö
F14 – – 7,5 A ruskea Dieselmoottorin kampikammion lämmitin
F15 40 A oranssi – – Jarrujen ohjausmoduulin pumppu
F16 – – 10 A punainenMoottorin ohjausmoduulin virta, auto-
maattivaihteisto
F17 – – 10 A punainen Moottorin toisiokuormat
199

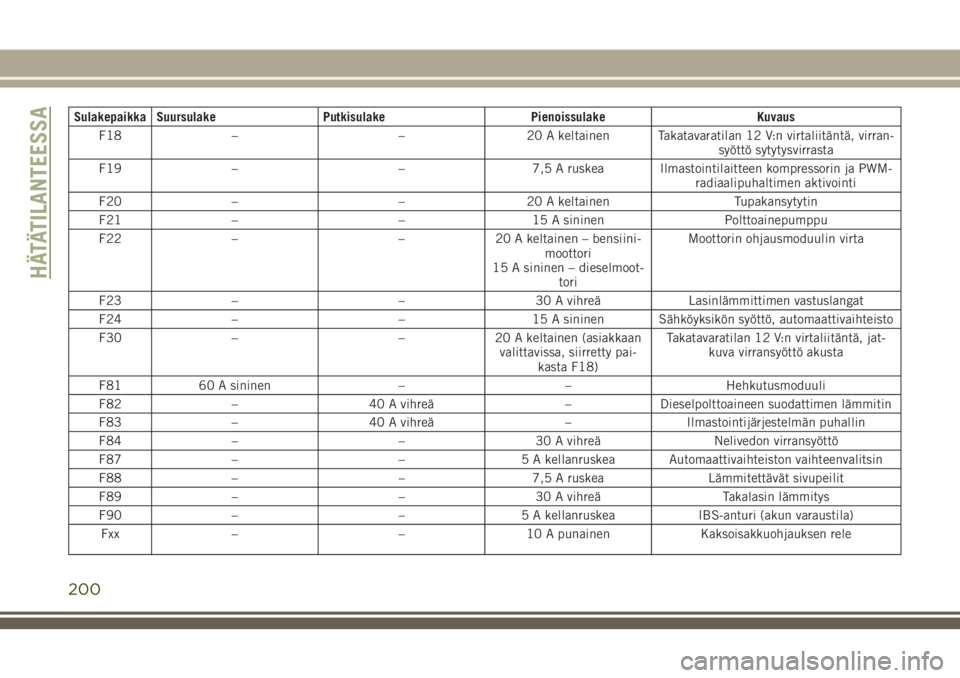

Sulakepaikka Suursulake Putkisulake Pienoissulake Kuvaus
F18 – – 20 A keltainen Takatavaratilan 12 V:n virtaliitäntä, virran-
syöttö sytytysvirrasta
F19 – – 7,5 A ruskea Ilmastointilaitteen kompressorin ja PWM-
radiaalipuhaltimen aktivointi
F20 – – 20 A keltainen Tupakansytytin
F21 – – 15 A sininen Polttoainepumppu
F22 – – 20 A keltainen – bensiini-
moottori
15 A sininen – dieselmoot-
toriMoottorin ohjausmoduulin virta
F23 – – 30 A vihreä Lasinlämmittimen vastuslangat
F24 – – 15 A sininen Sähköyksikön syöttö, automaattivaihteisto
F30 – – 20 A keltainen (asiakkaan
valittavissa, siirretty pai-
kasta F18)Takatavaratilan 12 V:n virtaliitäntä, jat-
kuva virransyöttö akusta
F81 60 A sininen – – Hehkutusmoduuli
F82 – 40 A vihreä – Dieselpolttoaineen suodattimen lämmitin
F83 – 40 A vihreä – Ilmastointijärjestelmän puhallin
F84 – – 30 A vihreä Nelivedon virransyöttö
F87 – – 5 A kellanruskea Automaattivaihteiston vaihteenvalitsin
F88 – – 7,5 A ruskea Lämmitettävät sivupeilit
F89 – – 30 A vihreä Takalasin lämmitys
F90 – – 5 A kellanruskea IBS-anturi (akun varaustila)
Fxx – – 10 A punainen Kaksoisakkuohjauksen rele
HÄTÄTILANTEESSA
200

Sulakerasian pohjassa on ylimääräisiä sula-
kepidikkeitä ATO-sulakkeille.
Sulakepaikka ATO-/UNIVAL-sulake Kuvaus
F1 5 A vaaleanruskea Voimansiirron ohjausmoduuli (4x4/AWD)
F2 10 A punainen ECM – käynnistysdiagnostiikan tunnistus
F3 2 A harmaa Ohjauksen hallintajärjestelmän moduuli
Sisätilojen sulakkeet
Sisätilojen sulakkeiden sulaketaulu sijaitsee
ohjauspaneelissa kojetaulun alla.

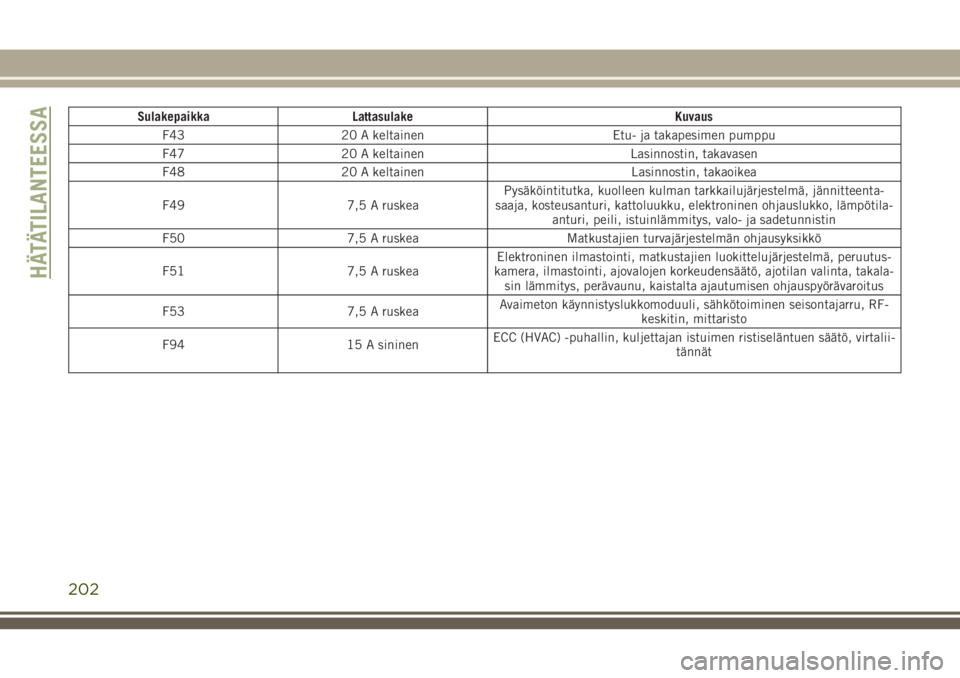

Sulakepaikka Lattasulake Kuvaus
F31 7,5 A ruskea Matkustajien turvajärjestelmän ohjausyksikkö
F33 20 A keltainen Ikkunamoottori, matkustajan puoli
F34 20 A keltainen Ikkunamoottori, kuljettajan puoli
F36 20 A keltainenTunkeutumisyritysten havaitsin/hälytin, radio, UCI-/USB-portti, VSU,
ilmastointijärjestelmä, elektroninen ohjauslukko, sähkötoimisesti taittu-
vat peilit
F37 10 A punainenMittaristo, voimansiirron ohjausmoduuli, mukautuva vakionopeussää-
din, ECC (HVAC) -puhallin
F38 20 A keltainen Ovien lukitus ja avaus
F42 7,5 A ruskea Jarrujärjestelmämoduuli, sähkötoiminen ohjaustehostin
201

Sulakepaikka Lattasulake Kuvaus
F43 20 A keltainen Etu- ja takapesimen pumppu
F47 20 A keltainen Lasinnostin, takavasen
F48 20 A keltainen Lasinnostin, takaoikea
F49 7,5 A ruskeaPysäköintitutka, kuolleen kulman tarkkailujärjestelmä, jännitteenta-
saaja, kosteusanturi, kattoluukku, elektroninen ohjauslukko, lämpötila-
anturi, peili, istuinlämmitys, valo- ja sadetunnistin
F50 7,5 A ruskea Matkustajien turvajärjestelmän ohjausyksikkö
F51 7,5 A ruskeaElektroninen ilmastointi, matkustajien luokittelujärjestelmä, peruutus-
kamera, ilmastointi, ajovalojen korkeudensäätö, ajotilan valinta, takala-
sin lämmitys, perävaunu, kaistalta ajautumisen ohjauspyörävaroitus
F53 7,5 A ruskeaAvaimeton käynnistyslukkomoduuli, sähkötoiminen seisontajarru, RF-
keskitin, mittaristo
F94 15 A sininenECC (HVAC) -puhallin, kuljettajan istuimen ristiseläntuen säätö, virtalii-
tännät
HÄTÄTILANTEESSA
202

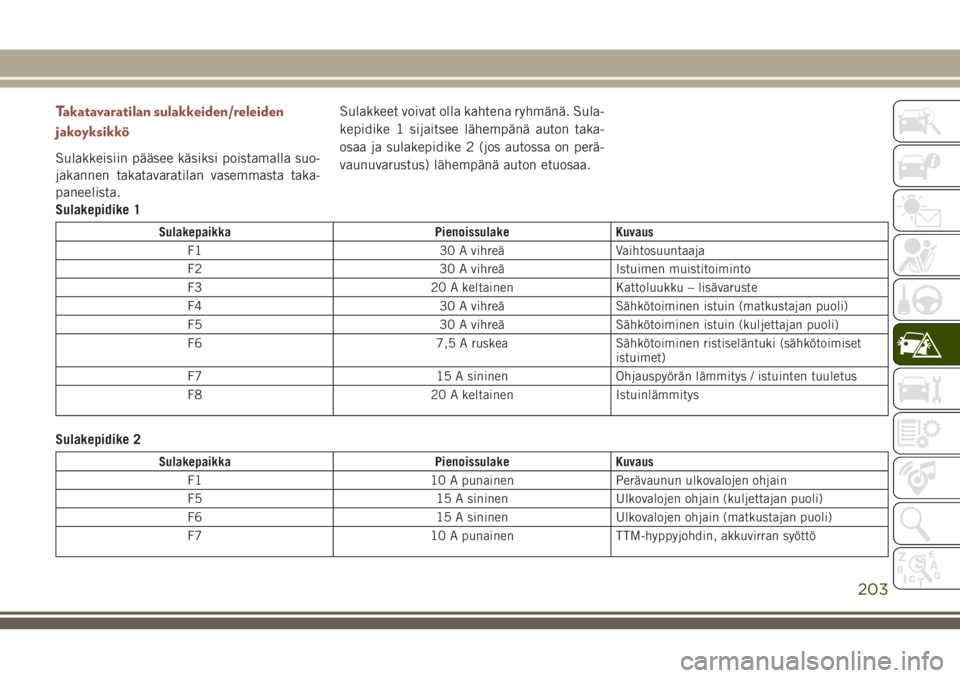

Takatavaratilan sulakkeiden/releiden
jakoyksikkö
Sulakkeisiin pääsee käsiksi poistamalla suo-
jakannen takatavaratilan vasemmasta taka-
paneelista.Sulakkeet voivat olla kahtena ryhmänä. Sula-
kepidike 1 sijaitsee lähempänä auton taka-
osaa ja sulakepidike 2 (jos autossa on perä-
vaunuvarustus) lähempänä auton etuosaa.
Sulakepidike 1
Sulakepaikka Pienoissulake Kuvaus
F1 30 A vihreä Vaihtosuuntaaja
F2 30 A vihreä Istuimen muistitoiminto
F3 20 A keltainen Kattoluukku – lisävaruste
F4 30 A vihreä Sähkötoiminen istuin (matkustajan puoli)
F5 30 A vihreä Sähkötoiminen istuin (kuljettajan puoli)
F6 7,5 A ruskea Sähkötoiminen ristiseläntuki (sähkötoimiset
istuimet)
F7 15 A sininen Ohjauspyörän lämmitys / istuinten tuuletus
F8 20 A keltainen Istuinlämmitys
Sulakepidike 2
Sulakepaikka Pienoissulake Kuvaus
F1 10 A punainen Perävaunun ulkovalojen ohjain
F5 15 A sininen Ulkovalojen ohjain (kuljettajan puoli)
F6 15 A sininen Ulkovalojen ohjain (matkustajan puoli)
F7 10 A punainen TTM-hyppyjohdin, akkuvirran syöttö
203

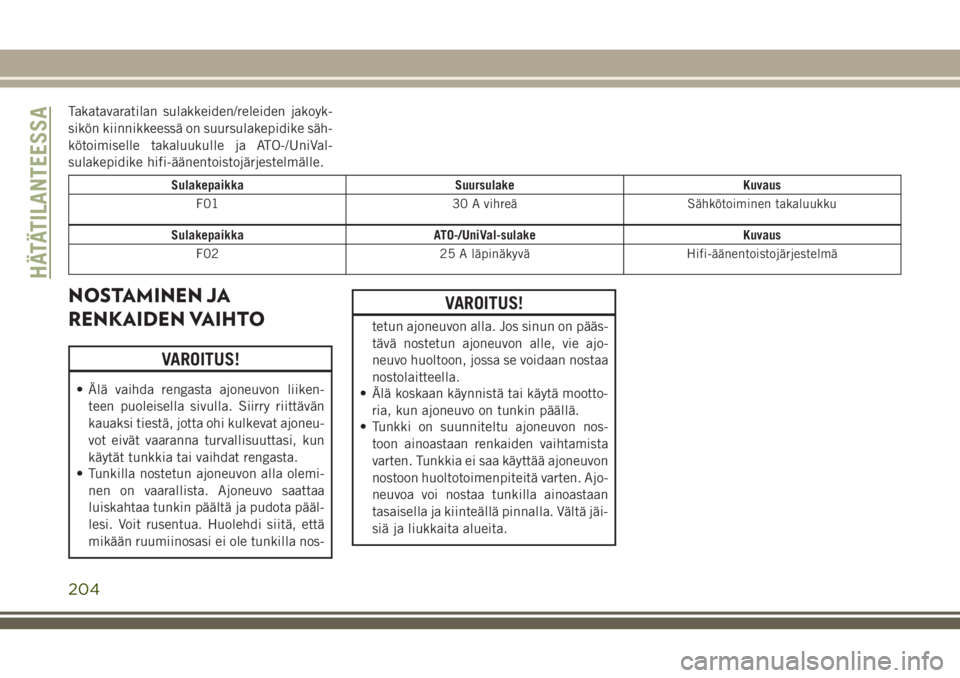

Takatavaratilan sulakkeiden/releiden jakoyk-
sikön kiinnikkeessä on suursulakepidike säh-
kötoimiselle takaluukulle ja ATO-/UniVal-
sulakepidike hifi-äänentoistojärjestelmälle.
Sulakepaikka Suursulake Kuvaus
F01 30 A vihreä Sähkötoiminen takaluukku
Sulakepaikka ATO-/UniVal-sulake Kuvaus
F02 25 A läpinäkyvä Hifi-äänentoistojärjestelmä
NOSTAMINEN JA
RENKAIDEN VAIHTO
VAROITUS!
• Älä vaihda rengasta ajoneuvon liiken-
teen puoleisella sivulla. Siirry riittävän
kauaksi tiestä, jotta ohi kulkevat ajoneu-
vot eivät vaaranna turvallisuuttasi, kun
käytät tunkkia tai vaihdat rengasta.
• Tunkilla nostetun ajoneuvon alla olemi-
nen on vaarallista. Ajoneuvo saattaa
luiskahtaa tunkin päältä ja pudota pääl-
lesi. Voit rusentua. Huolehdi siitä, että
mikään ruumiinosasi ei ole tunkilla nos-
VAROITUS!
tetun ajoneuvon alla. Jos sinun on pääs-
tävä nostetun ajoneuvon alle, vie ajo-
neuvo huoltoon, jossa se voidaan nostaa
nostolaitteella.
• Älä koskaan käynnistä tai käytä mootto-
ria, kun ajoneuvo on tunkin päällä.
• Tunkki on suunniteltu ajoneuvon nos-
toon ainoastaan renkaiden vaihtamista
varten. Tunkkia ei saa käyttää ajoneuvon
nostoon huoltotoimenpiteitä varten. Ajo-
neuvoa voi nostaa tunkilla ainoastaan
tasaisella ja kiinteällä pinnalla. Vältä jäi-
siä ja liukkaita alueita.
HÄTÄTILANTEESSA
204

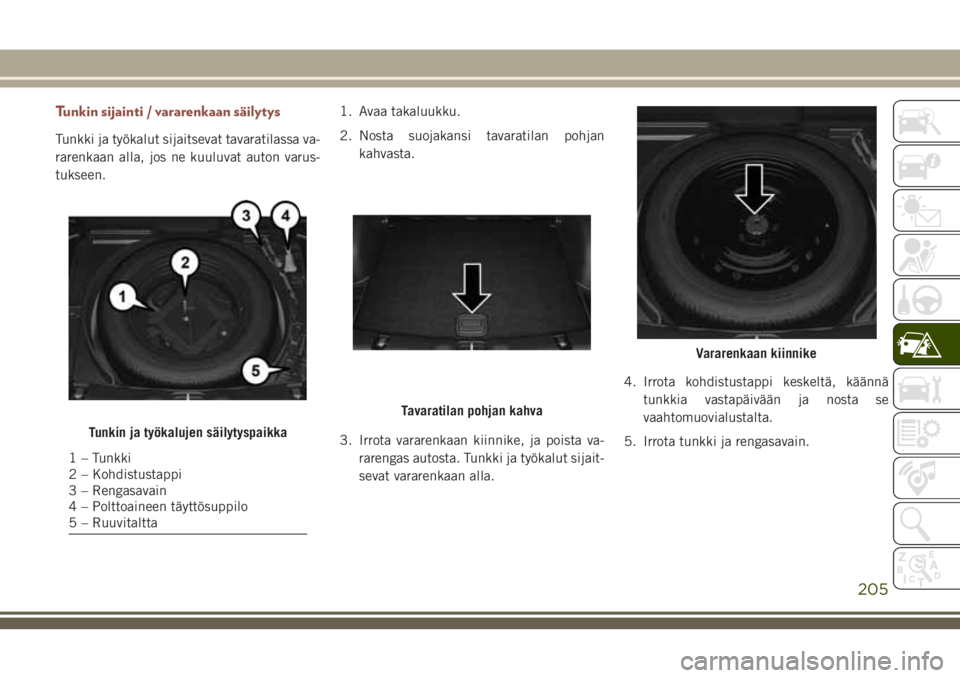

Tunkin sijainti / vararenkaan säilytys
Tunkki ja työkalut sijaitsevat tavaratilassa va-
rarenkaan alla, jos ne kuuluvat auton varus-
tukseen.1. Avaa takaluukku.
2. Nosta suojakansi tavaratilan pohjan
kahvasta.
3. Irrota vararenkaan kiinnike, ja poista va-
rarengas autosta. Tunkki ja työkalut sijait-
sevat vararenkaan alla.4. Irrota kohdistustappi keskeltä, käännä
tunkkia vastapäivään ja nosta se
vaahtomuovialustalta.
5. Irrota tunkki ja rengasavain.
Tunkin ja työkalujen säilytyspaikka
1 – Tunkki
2 – Kohdistustappi
3 – Rengasavain
4 – Polttoaineen täyttösuppilo
5 – Ruuvitaltta
Tavaratilan pohjan kahva
Vararenkaan kiinnike
205

VAROITUS!
Löysästi kiinnitetty rengas tai tunkki saat-
taa onnettomuuden tai äkkijarrutuksen yh-
teydessä sinkoutua eteenpäin ja vaarantaa
ajoneuvossa olijoiden turvallisuuden.
Kiinnitä aina tunkin osat ja vararengas
niille tarkoitetuille paikoille. Korjauta tai
vaihda tyhjentynyt rengas mahdollisim-
man nopeasti.
Noston valmistelu
1. Pysäköi ajoneuvo tasaiselle paikalle ja
niin kauas maantiestä kuin mahdollista.
Vältä jäisiä ja liukkaita alueita.
VAROITUS!
Älä vaihda rengasta ajoneuvon liikenteen
puoleisella sivulla. Siirry riittävän kauaksi
tiestä, jotta ohi kulkevat ajoneuvot eivät
vaaranna turvallisuuttasi, kun käytät tunk-
kia tai vaihdat rengasta.
2. Kytke hätävilkut.
3. Kytke seisontajarru.4. Siirrä vaihteenvalitsin P-asentoon (auto-
maattivaihteisto) tai R-asentoon
(manuaalivaihteisto).
5. Käännä virtalukko OFF (Sammutus)
-asentoon.
6. Aseta kiilat nostettavasta renkaasta kat-
sottuna vastakkaisessa kulmassa olevan
renkaan eteen ja taakse. Jos oikea etu-
pyörä vaihdetaan, kiilaa vasen takapyörä.
HUOMAUTUS:
Matkustajien on poistuttava ajoneuvosta, kun
sitä nostetaan tunkilla.

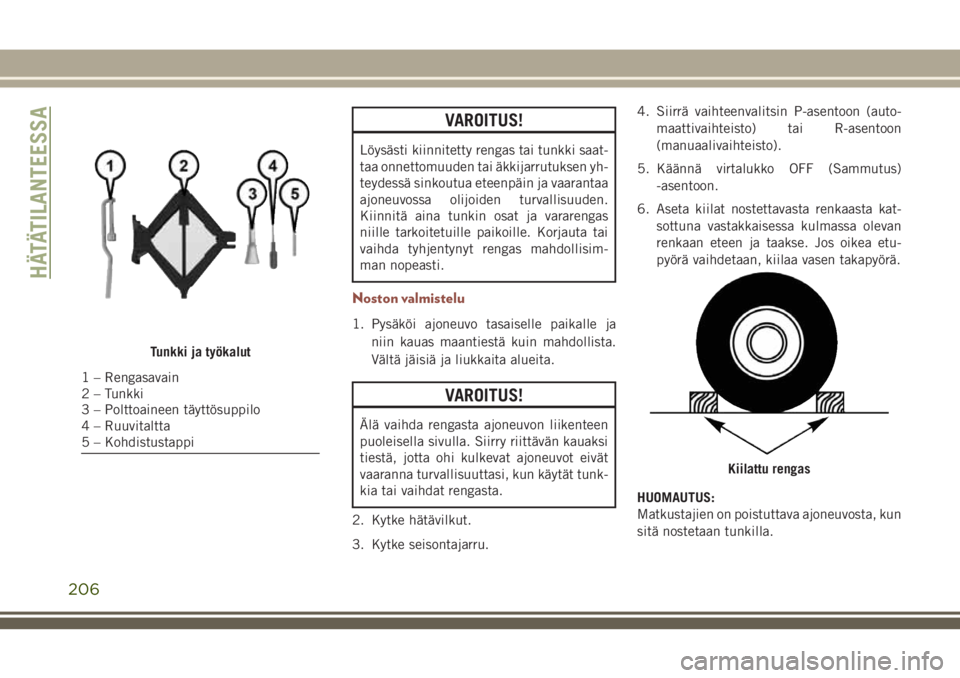

Tunkki ja työkalut
1 – Rengasavain
2 – Tunkki
3 – Polttoaineen täyttösuppilo
4 – Ruuvitaltta
5 – Kohdistustappi
Kiilattu rengas
HÄTÄTILANTEESSA
206

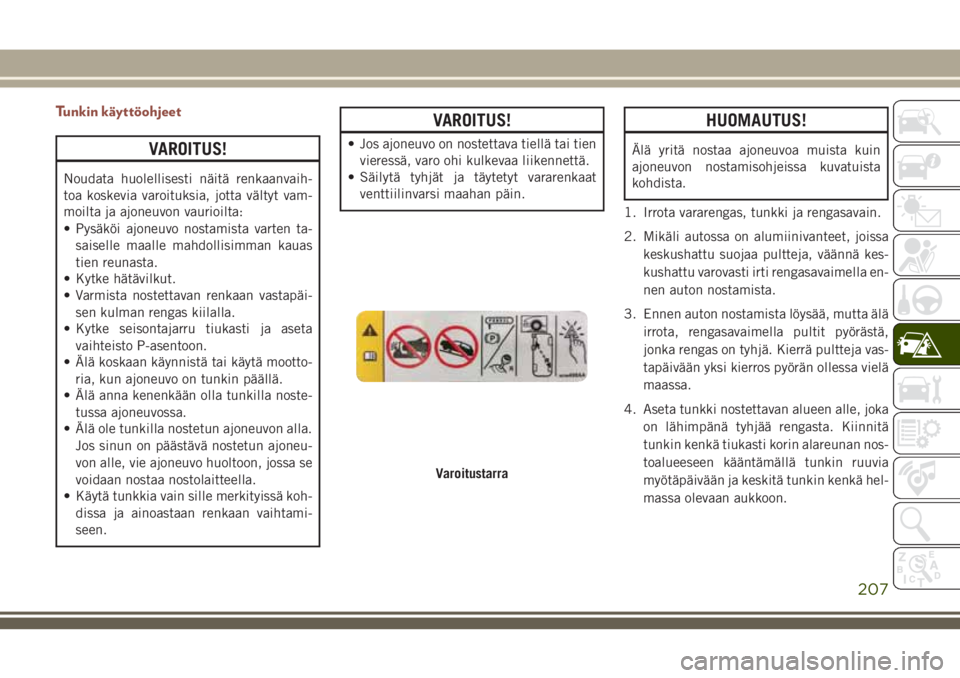

Tunkin käyttöohjeet
VAROITUS!
Noudata huolellisesti näitä renkaanvaih-
toa koskevia varoituksia, jotta vältyt vam-
moilta ja ajoneuvon vaurioilta:
• Pysäköi ajoneuvo nostamista varten ta-
saiselle maalle mahdollisimman kauas
tien reunasta.
• Kytke hätävilkut.
• Varmista nostettavan renkaan vastapäi-
sen kulman rengas kiilalla.
• Kytke seisontajarru tiukasti ja aseta
vaihteisto P-asentoon.
• Älä koskaan käynnistä tai käytä mootto-
ria, kun ajoneuvo on tunkin päällä.
• Älä anna kenenkään olla tunkilla noste-
tussa ajoneuvossa.
• Älä ole tunkilla nostetun ajoneuvon alla.
Jos sinun on päästävä nostetun ajoneu-
von alle, vie ajoneuvo huoltoon, jossa se
voidaan nostaa nostolaitteella.
• Käytä tunkkia vain sille merkityissä koh-
dissa ja ainoastaan renkaan vaihtami-
seen.
VAROITUS!
• Jos ajoneuvo on nostettava tiellä tai tien
vieressä, varo ohi kulkevaa liikennettä.
• Säilytä tyhjät ja täytetyt vararenkaat
venttiilinvarsi maahan päin.
HUOMAUTUS!
Älä yritä nostaa ajoneuvoa muista kuin
ajoneuvon nostamisohjeissa kuvatuista
kohdista.
1. Irrota vararengas, tunkki ja rengasavain.
2. Mikäli autossa on alumiinivanteet, joissa
keskushattu suojaa pultteja, väännä kes-
kushattu varovasti irti rengasavaimella en-
nen auton nostamista.
3. Ennen auton nostamista löysää, mutta älä
irrota, rengasavaimella pultit pyörästä,
jonka rengas on tyhjä. Kierrä pultteja vas-
tapäivään yksi kierros pyörän ollessa vielä
maassa.

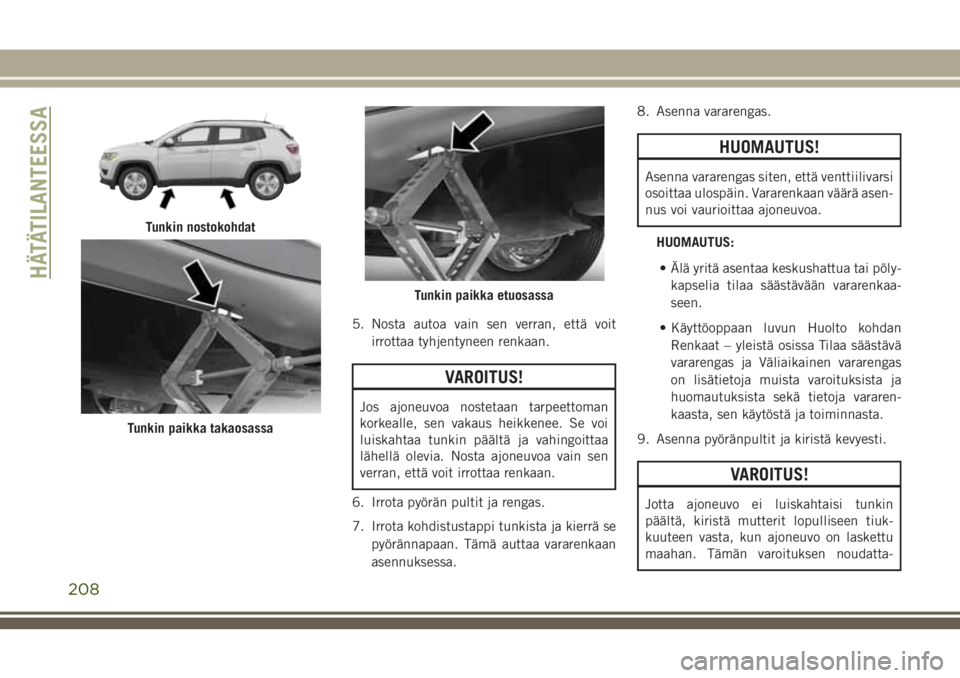

4. Aseta tunkki nostettavan alueen alle, joka
on lähimpänä tyhjää rengasta. Kiinnitä
tunkin kenkä tiukasti korin alareunan nos-
toalueeseen kääntämällä tunkin ruuvia
myötäpäivään ja keskitä tunkin kenkä hel-
massa olevaan aukkoon.
Varoitustarra
207

5. Nosta autoa vain sen verran, että voit
irrottaa tyhjentyneen renkaan.
VAROITUS!
Jos ajoneuvoa nostetaan tarpeettoman
korkealle, sen vakaus heikkenee. Se voi
luiskahtaa tunkin päältä ja vahingoittaa
lähellä olevia. Nosta ajoneuvoa vain sen
verran, että voit irrottaa renkaan.
6. Irrota pyörän pultit ja rengas.
7. Irrota kohdistustappi tunkista ja kierrä se
pyörännapaan. Tämä auttaa vararenkaan
asennuksessa.8. Asenna vararengas.
HUOMAUTUS!
Asenna vararengas siten, että venttiilivarsi
osoittaa ulospäin. Vararenkaan väärä asen-
nus voi vaurioittaa ajoneuvoa.
HUOMAUTUS:
• Älä yritä asentaa keskushattua tai pöly-
kapselia tilaa säästävään vararenkaa-
seen.
• Käyttöoppaan luvun Huolto kohdan
Renkaat – yleistä osissa Tilaa säästävä
vararengas ja Väliaikainen vararengas
on lisätietoja muista varoituksista ja
huomautuksista sekä tietoja vararen-
kaasta, sen käytöstä ja toiminnasta.
9. Asenna pyöränpultit ja kiristä kevyesti.
VAROITUS!
Jotta ajoneuvo ei luiskahtaisi tunkin
päältä, kiristä mutterit lopulliseen tiuk-
kuuteen vasta, kun ajoneuvo on laskettu
maahan. Tämän varoituksen noudatta-
Tunkin nostokohdat
Tunkin paikka takaosassa
Tunkin paikka etuosassa
HÄTÄTILANTEESSA
208
