JEEP COMPASS 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

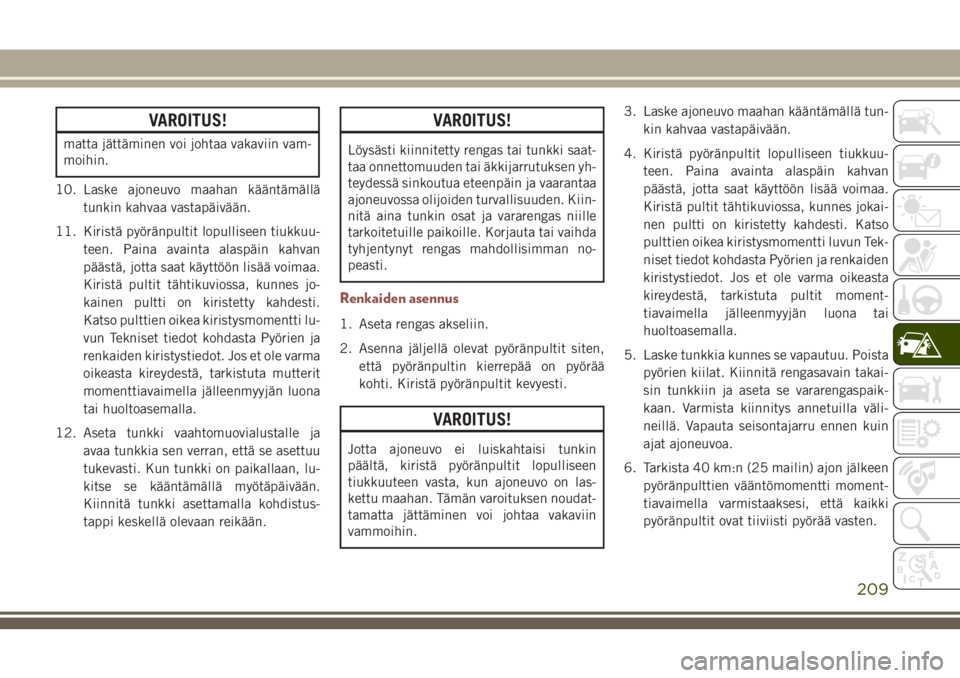

VAROITUS!
matta jättäminen voi johtaa vakaviin vam-
moihin.
10. Laske ajoneuvo maahan kääntämällä
tunkin kahvaa vastapäivään.
11. Kiristä pyöränpultit lopulliseen tiukkuu-
teen. Paina avainta alaspäin kahvan
päästä, jotta saat käyttöön lisää voimaa.
Kiristä pultit tähtikuviossa, kunnes jo-
kainen pultti on kiristetty kahdesti.
Katso pulttien oikea kiristysmomentti lu-
vun Tekniset tiedot kohdasta Pyörien ja
renkaiden kiristystiedot. Jos et ole varma
oikeasta kireydestä, tarkistuta mutterit
momenttiavaimella jälleenmyyjän luona
tai huoltoasemalla.
12. Aseta tunkki vaahtomuovialustalle ja
avaa tunkkia sen verran, että se asettuu
tukevasti. Kun tunkki on paikallaan, lu-
kitse se kääntämällä myötäpäivään.
Kiinnitä tunkki asettamalla kohdistus-
tappi keskellä olevaan reikään.
VAROITUS!
Löysästi kiinnitetty rengas tai tunkki saat-
taa onnettomuuden tai äkkijarrutuksen yh-
teydessä sinkoutua eteenpäin ja vaarantaa
ajoneuvossa olijoiden turvallisuuden. Kiin-
nitä aina tunkin osat ja vararengas niille
tarkoitetuille paikoille. Korjauta tai vaihda
tyhjentynyt rengas mahdollisimman no-
peasti.
Renkaiden asennus
1. Aseta rengas akseliin.
2. Asenna jäljellä olevat pyöränpultit siten,
että pyöränpultin kierrepää on pyörää
kohti. Kiristä pyöränpultit kevyesti.
VAROITUS!
Jotta ajoneuvo ei luiskahtaisi tunkin
päältä, kiristä pyöränpultit lopulliseen
tiukkuuteen vasta, kun ajoneuvo on las-
kettu maahan. Tämän varoituksen noudat-
tamatta jättäminen voi johtaa vakaviin
vammoihin.3. Laske ajoneuvo maahan kääntämällä tun-
kin kahvaa vastapäivään.
4. Kiristä pyöränpultit lopulliseen tiukkuu-
teen. Paina avainta alaspäin kahvan
päästä, jotta saat käyttöön lisää voimaa.
Kiristä pultit tähtikuviossa, kunnes jokai-
nen pultti on kiristetty kahdesti. Katso
pulttien oikea kiristysmomentti luvun Tek-
niset tiedot kohdasta Pyörien ja renkaiden
kiristystiedot. Jos et ole varma oikeasta
kireydestä, tarkistuta pultit moment-
tiavaimella jälleenmyyjän luona tai
huoltoasemalla.
5. Laske tunkkia kunnes se vapautuu. Poista
pyörien kiilat. Kiinnitä rengasavain takai-
sin tunkkiin ja aseta se vararengaspaik-
kaan. Varmista kiinnitys annetuilla väli-
neillä. Vapauta seisontajarru ennen kuin
ajat ajoneuvoa.
6. Tarkista 40 km:n (25 mailin) ajon jälkeen
pyöränpulttien vääntömomentti moment-
tiavaimella varmistaaksesi, että kaikki
pyöränpultit ovat tiiviisti pyörää vasten.
209

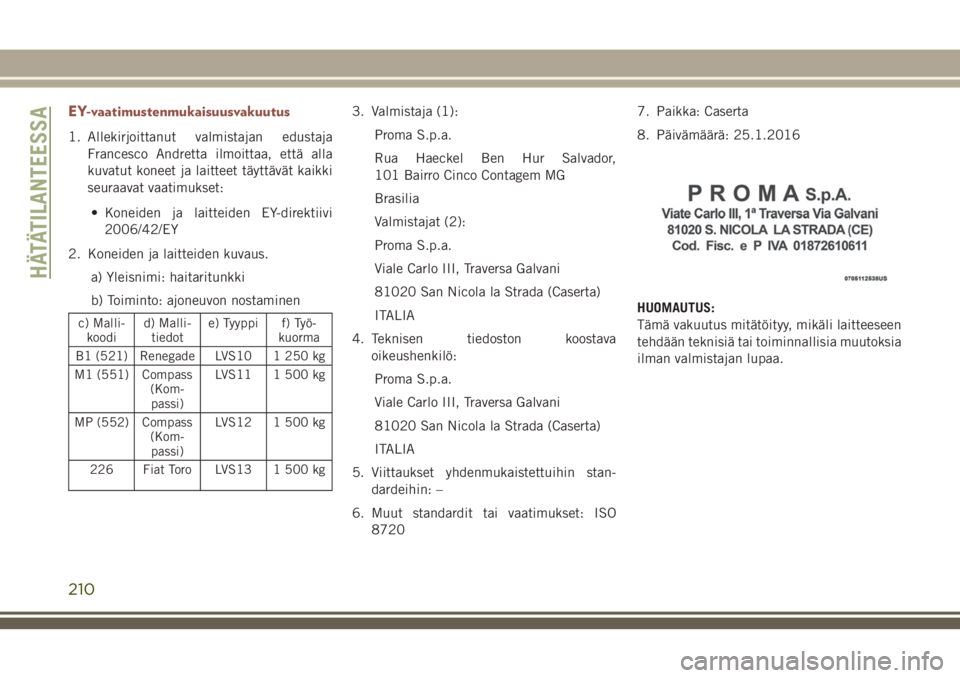

EY-vaatimustenmukaisuusvakuutus
1. Allekirjoittanut valmistajan edustaja
Francesco Andretta ilmoittaa, että alla
kuvatut koneet ja laitteet täyttävät kaikki
seuraavat vaatimukset:
• Koneiden ja laitteiden EY-direktiivi
2006/42/EY
2. Koneiden ja laitteiden kuvaus.
a) Yleisnimi: haitaritunkki
b) Toiminto: ajoneuvon nostaminen
c) Malli-
koodid) Malli-
tiedote) Tyyppi f) Työ-
kuorma
B1 (521) Renegade LVS10 1 250 kg
M1 (551) Compass
(Kom-
passi)LVS11 1 500 kg
MP (552) Compass
(Kom-
passi)LVS12 1 500 kg
226 Fiat Toro LVS13 1 500 kg
3. Valmistaja (1):
Proma S.p.a.
Rua Haeckel Ben Hur Salvador,
101 Bairro Cinco Contagem MG
Brasilia
Valmistajat (2):
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 San Nicola la Strada (Caserta)
ITALIA
4. Teknisen tiedoston koostava
oikeushenkilö:
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 San Nicola la Strada (Caserta)
ITALIA
5. Viittaukset yhdenmukaistettuihin stan-
dardeihin: –
6. Muut standardit tai vaatimukset: ISO
87207. Paikka: Caserta
8. Päivämäärä: 25.1.2016
HUOMAUTUS:
Tämä vakuutus mitätöityy, mikäli laitteeseen
tehdään teknisiä tai toiminnallisia muutoksia
ilman valmistajan lupaa.
HÄTÄTILANTEESSA
210

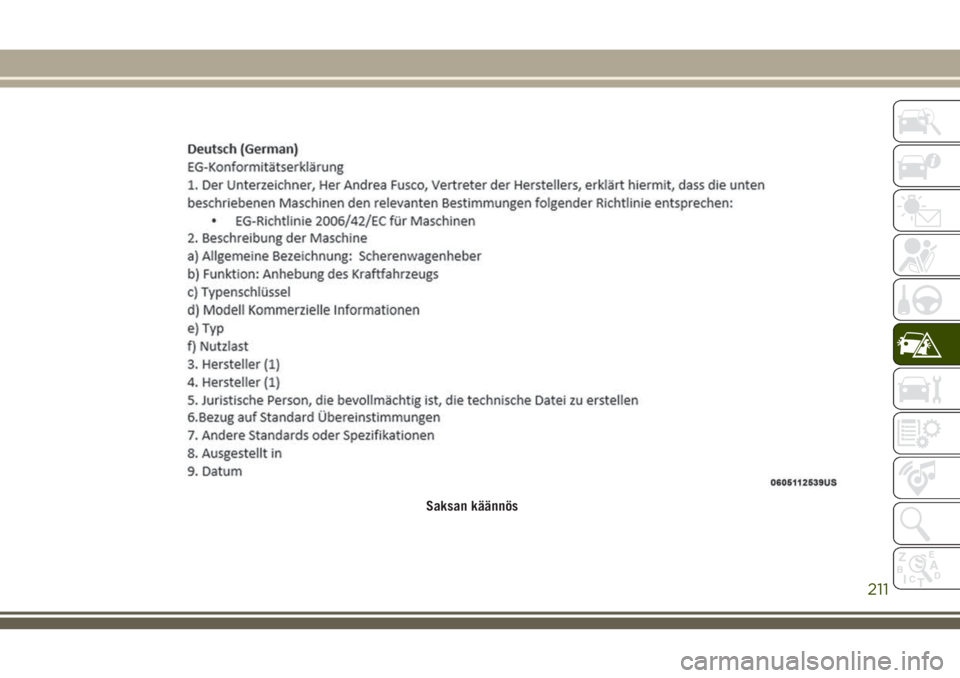

Saksan käännös
211

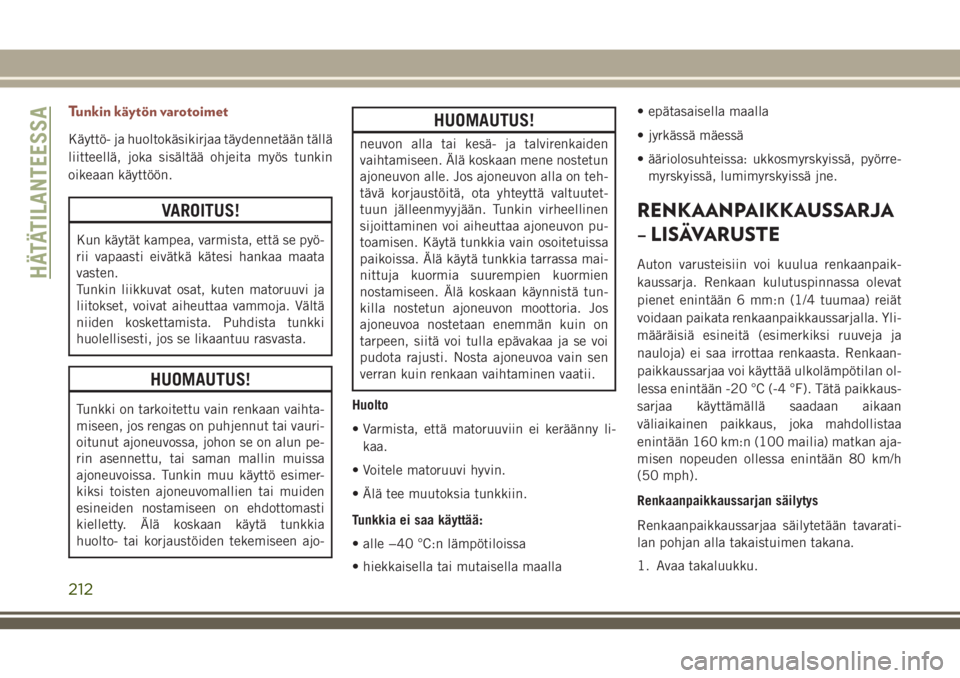

Tunkin käytön varotoimet
Käyttö- ja huoltokäsikirjaa täydennetään tällä
liitteellä, joka sisältää ohjeita myös tunkin
oikeaan käyttöön.
VAROITUS!
Kun käytät kampea, varmista, että se pyö-
rii vapaasti eivätkä kätesi hankaa maata
vasten.
Tunkin liikkuvat osat, kuten matoruuvi ja
liitokset, voivat aiheuttaa vammoja. Vältä
niiden koskettamista. Puhdista tunkki
huolellisesti, jos se likaantuu rasvasta.
HUOMAUTUS!
Tunkki on tarkoitettu vain renkaan vaihta-
miseen, jos rengas on puhjennut tai vauri-
oitunut ajoneuvossa, johon se on alun pe-
rin asennettu, tai saman mallin muissa
ajoneuvoissa. Tunkin muu käyttö esimer-
kiksi toisten ajoneuvomallien tai muiden
esineiden nostamiseen on ehdottomasti
kielletty. Älä koskaan käytä tunkkia
huolto- tai korjaustöiden tekemiseen ajo-
HUOMAUTUS!
neuvon alla tai kesä- ja talvirenkaiden
vaihtamiseen. Älä koskaan mene nostetun
ajoneuvon alle. Jos ajoneuvon alla on teh-
tävä korjaustöitä, ota yhteyttä valtuutet-
tuun jälleenmyyjään. Tunkin virheellinen
sijoittaminen voi aiheuttaa ajoneuvon pu-
toamisen. Käytä tunkkia vain osoitetuissa
paikoissa. Älä käytä tunkkia tarrassa mai-
nittuja kuormia suurempien kuormien
nostamiseen. Älä koskaan käynnistä tun-
killa nostetun ajoneuvon moottoria. Jos
ajoneuvoa nostetaan enemmän kuin on
tarpeen, siitä voi tulla epävakaa ja se voi
pudota rajusti. Nosta ajoneuvoa vain sen
verran kuin renkaan vaihtaminen vaatii.
Huolto
• Varmista, että matoruuviin ei keräänny li-
kaa.
• Voitele matoruuvi hyvin.
• Älä tee muutoksia tunkkiin.
Tunkkia ei saa käyttää:
• alle −40 °C:n lämpötiloissa
• hiekkaisella tai mutaisella maalla• epätasaisella maalla
• jyrkässä mäessä
• ääriolosuhteissa: ukkosmyrskyissä, pyörre-
myrskyissä, lumimyrskyissä jne.
RENKAANPAIKKAUSSARJA
– LISÄVARUSTE
Auton varusteisiin voi kuulua renkaanpaik-
kaussarja. Renkaan kulutuspinnassa olevat
pienet enintään 6 mm:n (1/4 tuumaa) reiät
voidaan paikata renkaanpaikkaussarjalla. Yli-
määräisiä esineitä (esimerkiksi ruuveja ja
nauloja) ei saa irrottaa renkaasta. Renkaan-
paikkaussarjaa voi käyttää ulkolämpötilan ol-
lessa enintään -20 °C (-4 °F). Tätä paikkaus-
sarjaa käyttämällä saadaan aikaan
väliaikainen paikkaus, joka mahdollistaa
enintään 160 km:n (100 mailia) matkan aja-
misen nopeuden ollessa enintään 80 km/h
(50 mph).
Renkaanpaikkaussarjan säilytys
Renkaanpaikkaussarjaa säilytetään tavarati-
lan pohjan alla takaistuimen takana.
1. Avaa takaluukku.HÄTÄTILANTEESSA
212

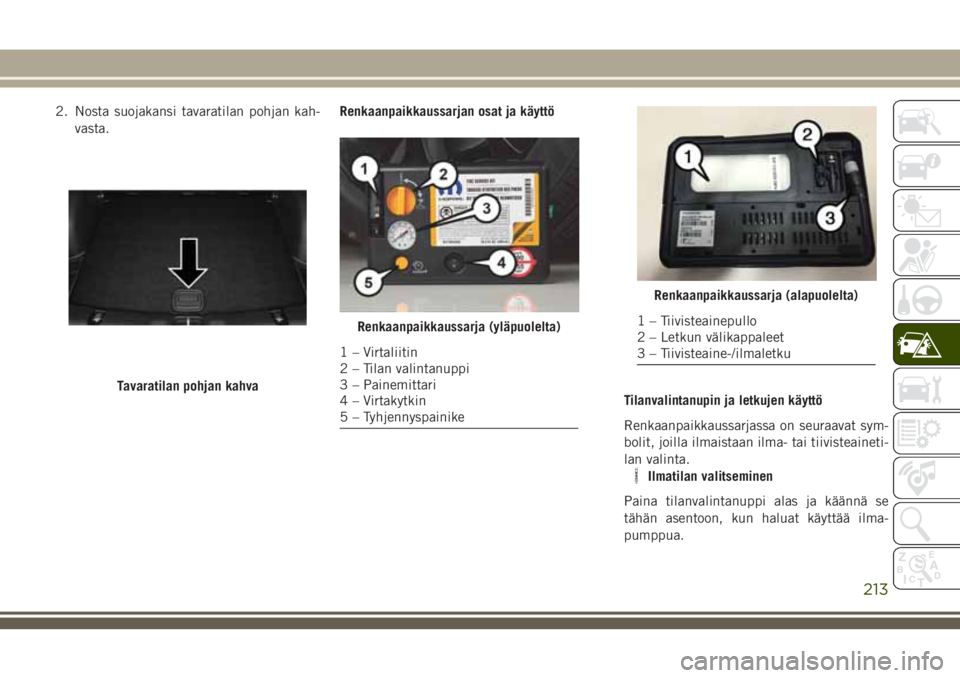

2. Nosta suojakansi tavaratilan pohjan kah-
vasta.Renkaanpaikkaussarjan osat ja käyttö
Tilanvalintanupin ja letkujen käyttö
Renkaanpaikkaussarjassa on seuraavat sym-
bolit, joilla ilmaistaan ilma- tai tiivisteaineti-
lan valinta.
Ilmatilan valitseminen
Paina tilanvalintanuppi alas ja käännä se
tähän asentoon, kun haluat käyttää ilma-
pumppua.
Tavaratilan pohjan kahva
Renkaanpaikkaussarja (yläpuolelta)
1 – Virtaliitin
2 – Tilan valintanuppi
3 – Painemittari
4 – Virtakytkin
5 – Tyhjennyspainike
Renkaanpaikkaussarja (alapuolelta)
1 – Tiivisteainepullo
2 – Letkun välikappaleet
3 – Tiivisteaine-/ilmaletku
213

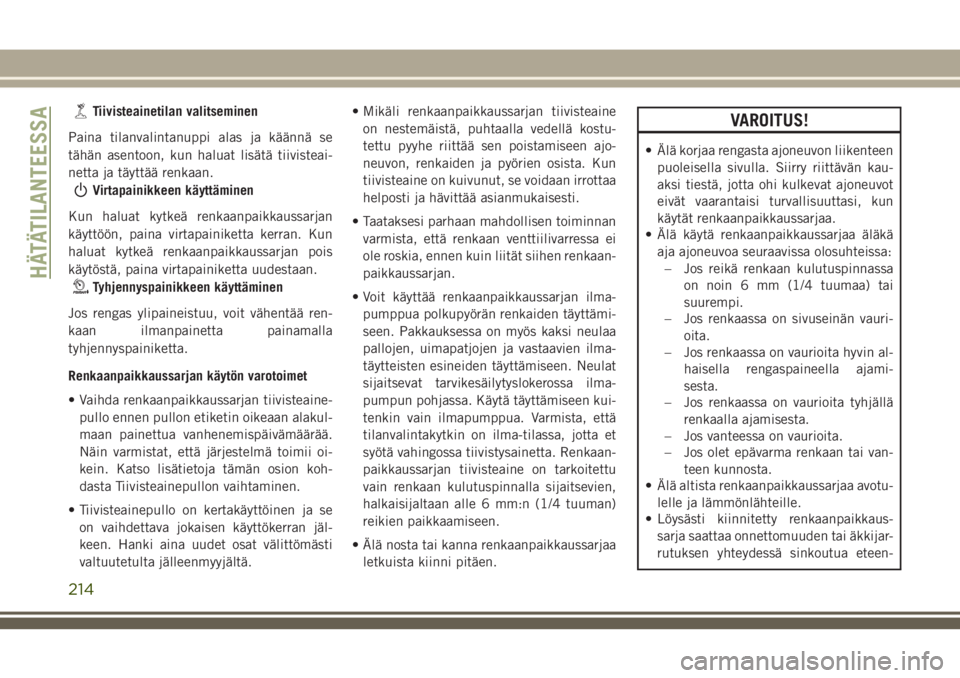

Tiivisteainetilan valitseminen
Paina tilanvalintanuppi alas ja käännä se
tähän asentoon, kun haluat lisätä tiivisteai-
netta ja täyttää renkaan.
Virtapainikkeen käyttäminen
Kun haluat kytkeä renkaanpaikkaussarjan
käyttöön, paina virtapainiketta kerran. Kun
haluat kytkeä renkaanpaikkaussarjan pois
käytöstä, paina virtapainiketta uudestaan.
Tyhjennyspainikkeen käyttäminen
Jos rengas ylipaineistuu, voit vähentää ren-
kaan ilmanpainetta painamalla
tyhjennyspainiketta.
Renkaanpaikkaussarjan käytön varotoimet
• Vaihda renkaanpaikkaussarjan tiivisteaine-
pullo ennen pullon etiketin oikeaan alakul-
maan painettua vanhenemispäivämäärää.
Näin varmistat, että järjestelmä toimii oi-
kein. Katso lisätietoja tämän osion koh-
dasta Tiivisteainepullon vaihtaminen.
• Tiivisteainepullo on kertakäyttöinen ja se
on vaihdettava jokaisen käyttökerran jäl-
keen. Hanki aina uudet osat välittömästi
valtuutetulta jälleenmyyjältä.• Mikäli renkaanpaikkaussarjan tiivisteaine
on nestemäistä, puhtaalla vedellä kostu-
tettu pyyhe riittää sen poistamiseen ajo-
neuvon, renkaiden ja pyörien osista. Kun
tiivisteaine on kuivunut, se voidaan irrottaa
helposti ja hävittää asianmukaisesti.
• Taataksesi parhaan mahdollisen toiminnan
varmista, että renkaan venttiilivarressa ei
ole roskia, ennen kuin liität siihen renkaan-
paikkaussarjan.
• Voit käyttää renkaanpaikkaussarjan ilma-
pumppua polkupyörän renkaiden täyttämi-
seen. Pakkauksessa on myös kaksi neulaa
pallojen, uimapatjojen ja vastaavien ilma-
täytteisten esineiden täyttämiseen. Neulat
sijaitsevat tarvikesäilytyslokerossa ilma-
pumpun pohjassa. Käytä täyttämiseen kui-
tenkin vain ilmapumppua. Varmista, että
tilanvalintakytkin on ilma-tilassa, jotta et
syötä vahingossa tiivistysainetta. Renkaan-
paikkaussarjan tiivisteaine on tarkoitettu
vain renkaan kulutuspinnalla sijaitsevien,
halkaisijaltaan alle 6 mm:n (1/4 tuuman)
reikien paikkaamiseen.
• Älä nosta tai kanna renkaanpaikkaussarjaa
letkuista kiinni pitäen.
VAROITUS!
• Älä korjaa rengasta ajoneuvon liikenteen
puoleisella sivulla. Siirry riittävän kau-
aksi tiestä, jotta ohi kulkevat ajoneuvot
eivät vaarantaisi turvallisuuttasi, kun
käytät renkaanpaikkaussarjaa.
• Älä käytä renkaanpaikkaussarjaa äläkä
aja ajoneuvoa seuraavissa olosuhteissa:
– Jos reikä renkaan kulutuspinnassa
on noin 6 mm (1/4 tuumaa) tai
suurempi.
– Jos renkaassa on sivuseinän vauri-
oita.
– Jos renkaassa on vaurioita hyvin al-
haisella rengaspaineella ajami-
sesta.
– Jos renkaassa on vaurioita tyhjällä
renkaalla ajamisesta.
– Jos vanteessa on vaurioita.
– Jos olet epävarma renkaan tai van-
teen kunnosta.
• Älä altista renkaanpaikkaussarjaa avotu-
lelle ja lämmönlähteille.
• Löysästi kiinnitetty renkaanpaikkaus-
sarja saattaa onnettomuuden tai äkkijar-
rutuksen yhteydessä sinkoutua eteen-
HÄTÄTILANTEESSA
214

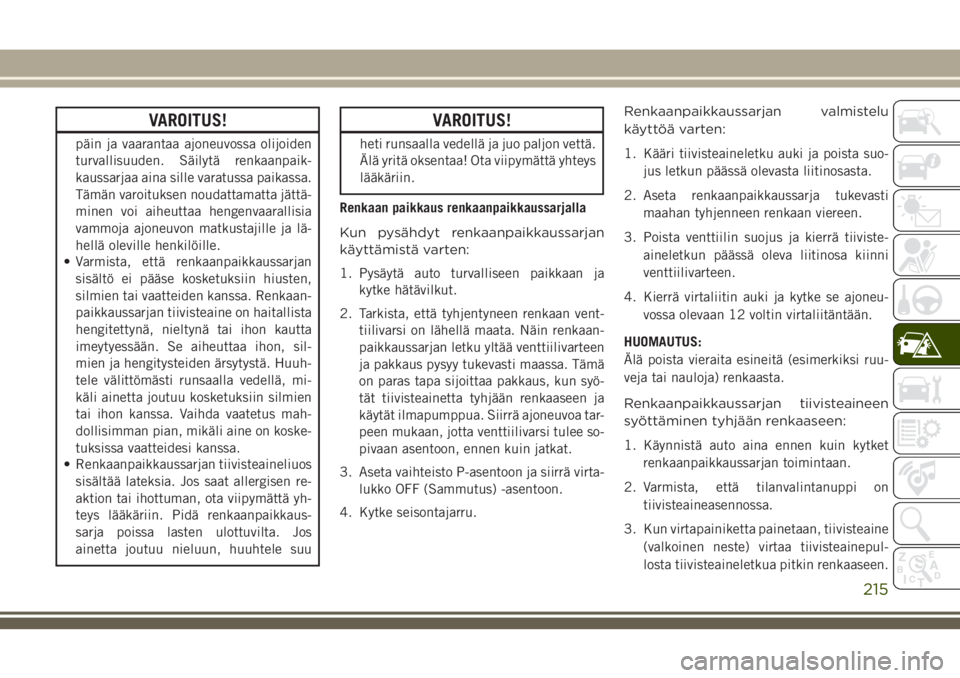

VAROITUS!
päin ja vaarantaa ajoneuvossa olijoiden
turvallisuuden. Säilytä renkaanpaik-
kaussarjaa aina sille varatussa paikassa.
Tämän varoituksen noudattamatta jättä-
minen voi aiheuttaa hengenvaarallisia
vammoja ajoneuvon matkustajille ja lä-
hellä oleville henkilöille.
• Varmista, että renkaanpaikkaussarjan
sisältö ei pääse kosketuksiin hiusten,
silmien tai vaatteiden kanssa. Renkaan-
paikkaussarjan tiivisteaine on haitallista
hengitettynä, nieltynä tai ihon kautta
imeytyessään. Se aiheuttaa ihon, sil-
mien ja hengitysteiden ärsytystä. Huuh-
tele välittömästi runsaalla vedellä, mi-
käli ainetta joutuu kosketuksiin silmien
tai ihon kanssa. Vaihda vaatetus mah-
dollisimman pian, mikäli aine on koske-
tuksissa vaatteidesi kanssa.
• Renkaanpaikkaussarjan tiivisteaineliuos
sisältää lateksia. Jos saat allergisen re-
aktion tai ihottuman, ota viipymättä yh-
teys lääkäriin. Pidä renkaanpaikkaus-
sarja poissa lasten ulottuvilta. Jos
ainetta joutuu nieluun, huuhtele suu
VAROITUS!
heti runsaalla vedellä ja juo paljon vettä.
Älä yritä oksentaa! Ota viipymättä yhteys
lääkäriin.
Renkaan paikkaus renkaanpaikkaussarjalla
Kun pysähdyt renkaanpaikkaussarjan
käyttämistä varten:
1. Pysäytä auto turvalliseen paikkaan ja
kytke hätävilkut.
2. Tarkista, että tyhjentyneen renkaan vent-
tiilivarsi on lähellä maata. Näin renkaan-
paikkaussarjan letku yltää venttiilivarteen
ja pakkaus pysyy tukevasti maassa. Tämä
on paras tapa sijoittaa pakkaus, kun syö-
tät tiivisteainetta tyhjään renkaaseen ja
käytät ilmapumppua. Siirrä ajoneuvoa tar-
peen mukaan, jotta venttiilivarsi tulee so-
pivaan asentoon, ennen kuin jatkat.
3. Aseta vaihteisto P-asentoon ja siirrä virta-
lukko OFF (Sammutus) -asentoon.
4. Kytke seisontajarru.Renkaanpaikkaussarjan valmistelu
käyttöä varten:
1. Kääri tiivisteaineletku auki ja poista suo-
jus letkun päässä olevasta liitinosasta.
2. Aseta renkaanpaikkaussarja tukevasti
maahan tyhjenneen renkaan viereen.
3. Poista venttiilin suojus ja kierrä tiiviste-
aineletkun päässä oleva liitinosa kiinni
venttiilivarteen.
4. Kierrä virtaliitin auki ja kytke se ajoneu-
vossa olevaan 12 voltin virtaliitäntään.
HUOMAUTUS:
Älä poista vieraita esineitä (esimerkiksi ruu-
veja tai nauloja) renkaasta.
Renkaanpaikkaussarjan tiivisteaineen
syöttäminen tyhjään renkaaseen:
1. Käynnistä auto aina ennen kuin kytket
renkaanpaikkaussarjan toimintaan.
2. Varmista, että tilanvalintanuppi on
tiivisteaineasennossa.
3. Kun virtapainiketta painetaan, tiivisteaine
(valkoinen neste) virtaa tiivisteainepul-
losta tiivisteaineletkua pitkin renkaaseen.
215

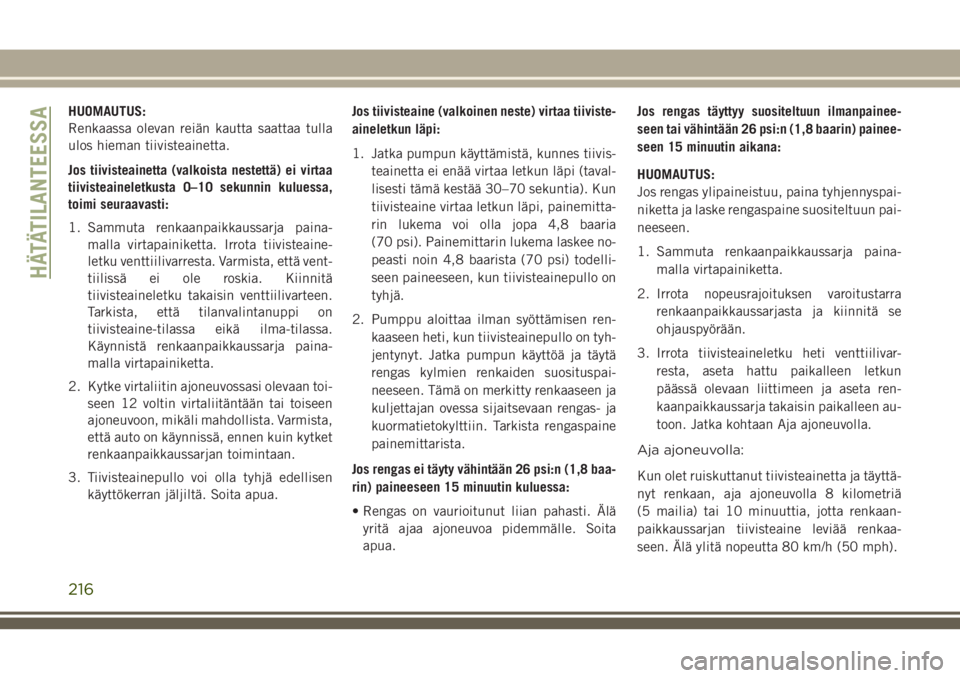

HUOMAUTUS:
Renkaassa olevan reiän kautta saattaa tulla
ulos hieman tiivisteainetta.
Jos tiivisteainetta (valkoista nestettä) ei virtaa
tiivisteaineletkusta 0–10 sekunnin kuluessa,
toimi seuraavasti:
1. Sammuta renkaanpaikkaussarja paina-
malla virtapainiketta. Irrota tiivisteaine-
letku venttiilivarresta. Varmista, että vent-
tiilissä ei ole roskia. Kiinnitä
tiivisteaineletku takaisin venttiilivarteen.
Tarkista, että tilanvalintanuppi on
tiivisteaine-tilassa eikä ilma-tilassa.
Käynnistä renkaanpaikkaussarja paina-
malla virtapainiketta.
2. Kytke virtaliitin ajoneuvossasi olevaan toi-
seen 12 voltin virtaliitäntään tai toiseen
ajoneuvoon, mikäli mahdollista. Varmista,
että auto on käynnissä, ennen kuin kytket
renkaanpaikkaussarjan toimintaan.
3. Tiivisteainepullo voi olla tyhjä edellisen
käyttökerran jäljiltä. Soita apua.Jos tiivisteaine (valkoinen neste) virtaa tiiviste-
aineletkun läpi:
1. Jatka pumpun käyttämistä, kunnes tiivis-
teainetta ei enää virtaa letkun läpi (taval-
lisesti tämä kestää 30–70 sekuntia). Kun
tiivisteaine virtaa letkun läpi, painemitta-
rin lukema voi olla jopa 4,8 baaria
(70 psi). Painemittarin lukema laskee no-
peasti noin 4,8 baarista (70 psi) todelli-
seen paineeseen, kun tiivisteainepullo on
tyhjä.
2. Pumppu aloittaa ilman syöttämisen ren-
kaaseen heti, kun tiivisteainepullo on tyh-
jentynyt. Jatka pumpun käyttöä ja täytä
rengas kylmien renkaiden suosituspai-
neeseen. Tämä on merkitty renkaaseen ja
kuljettajan ovessa sijaitsevaan rengas- ja
kuormatietokylttiin. Tarkista rengaspaine
painemittarista.
Jos rengas ei täyty vähintään 26 psi:n (1,8 baa-
rin) paineeseen 15 minuutin kuluessa:
• Rengas on vaurioitunut liian pahasti. Älä
yritä ajaa ajoneuvoa pidemmälle. Soita
apua.Jos rengas täyttyy suositeltuun ilmanpainee-
seen tai vähintään 26 psi:n (1,8 baarin) painee-
seen 15 minuutin aikana:
HUOMAUTUS:
Jos rengas ylipaineistuu, paina tyhjennyspai-
niketta ja laske rengaspaine suositeltuun pai-
neeseen.
1. Sammuta renkaanpaikkaussarja paina-
malla virtapainiketta.
2. Irrota nopeusrajoituksen varoitustarra
renkaanpaikkaussarjasta ja kiinnitä se
ohjauspyörään.
3. Irrota tiivisteaineletku heti venttiilivar-
resta, aseta hattu paikalleen letkun
päässä olevaan liittimeen ja aseta ren-
kaanpaikkaussarja takaisin paikalleen au-
toon. Jatka kohtaan Aja ajoneuvolla.
Aja ajoneuvolla:
Kun olet ruiskuttanut tiivisteainetta ja täyttä-
nyt renkaan, aja ajoneuvolla 8 kilometriä
(5 mailia) tai 10 minuuttia, jotta renkaan-
paikkaussarjan tiivisteaine leviää renkaa-
seen. Älä ylitä nopeutta 80 km/h (50 mph).
HÄTÄTILANTEESSA
216

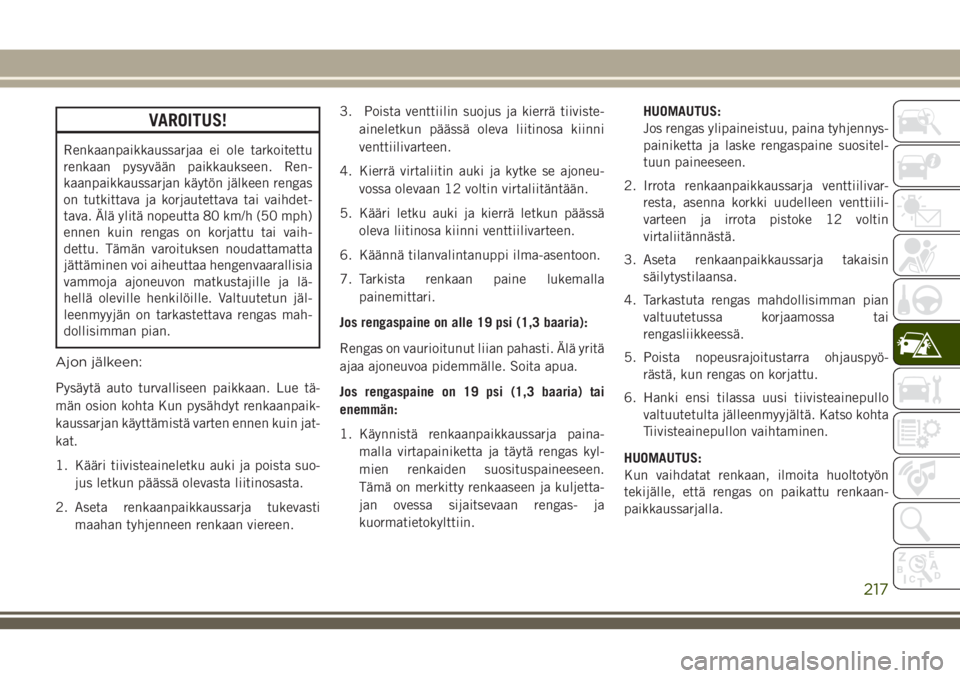

VAROITUS!
Renkaanpaikkaussarjaa ei ole tarkoitettu
renkaan pysyvään paikkaukseen. Ren-
kaanpaikkaussarjan käytön jälkeen rengas
on tutkittava ja korjautettava tai vaihdet-
tava. Älä ylitä nopeutta 80 km/h (50 mph)
ennen kuin rengas on korjattu tai vaih-
dettu. Tämän varoituksen noudattamatta
jättäminen voi aiheuttaa hengenvaarallisia
vammoja ajoneuvon matkustajille ja lä-
hellä oleville henkilöille. Valtuutetun jäl-
leenmyyjän on tarkastettava rengas mah-
dollisimman pian.
Ajon jälkeen:
Pysäytä auto turvalliseen paikkaan. Lue tä-
män osion kohta Kun pysähdyt renkaanpaik-
kaussarjan käyttämistä varten ennen kuin jat-
kat.
1. Kääri tiivisteaineletku auki ja poista suo-
jus letkun päässä olevasta liitinosasta.
2. Aseta renkaanpaikkaussarja tukevasti
maahan tyhjenneen renkaan viereen.3. Poista venttiilin suojus ja kierrä tiiviste-
aineletkun päässä oleva liitinosa kiinni
venttiilivarteen.
4. Kierrä virtaliitin auki ja kytke se ajoneu-
vossa olevaan 12 voltin virtaliitäntään.
5. Kääri letku auki ja kierrä letkun päässä
oleva liitinosa kiinni venttiilivarteen.
6. Käännä tilanvalintanuppi ilma-asentoon.
7. Tarkista renkaan paine lukemalla
painemittari.
Jos rengaspaine on alle 19 psi (1,3 baaria):
Rengas on vaurioitunut liian pahasti. Älä yritä
ajaa ajoneuvoa pidemmälle. Soita apua.
Jos rengaspaine on 19 psi (1,3 baaria) tai
enemmän:
1. Käynnistä renkaanpaikkaussarja paina-
malla virtapainiketta ja täytä rengas kyl-
mien renkaiden suosituspaineeseen.
Tämä on merkitty renkaaseen ja kuljetta-
jan ovessa sijaitsevaan rengas- ja
kuormatietokylttiin.HUOMAUTUS:
Jos rengas ylipaineistuu, paina tyhjennys-
painiketta ja laske rengaspaine suositel-
tuun paineeseen.
2. Irrota renkaanpaikkaussarja venttiilivar-
resta, asenna korkki uudelleen venttiili-
varteen ja irrota pistoke 12 voltin
virtaliitännästä.
3. Aseta renkaanpaikkaussarja takaisin
säilytystilaansa.
4. Tarkastuta rengas mahdollisimman pian
valtuutetussa korjaamossa tai
rengasliikkeessä.
5. Poista nopeusrajoitustarra ohjauspyö-
rästä, kun rengas on korjattu.
6. Hanki ensi tilassa uusi tiivisteainepullo
valtuutetulta jälleenmyyjältä. Katso kohta
Tiivisteainepullon vaihtaminen.
HUOMAUTUS:
Kun vaihdatat renkaan, ilmoita huoltotyön
tekijälle, että rengas on paikattu renkaan-
paikkaussarjalla.
217

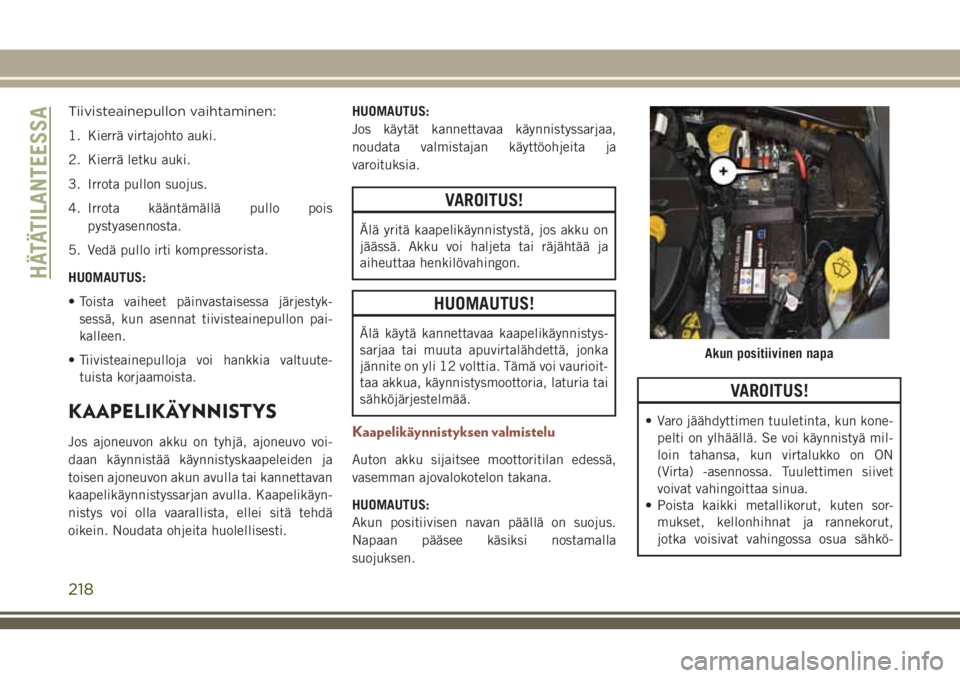

Tiivisteainepullon vaihtaminen:
1. Kierrä virtajohto auki.
2. Kierrä letku auki.
3. Irrota pullon suojus.
4. Irrota kääntämällä pullo pois
pystyasennosta.
5. Vedä pullo irti kompressorista.
HUOMAUTUS:
• Toista vaiheet päinvastaisessa järjestyk-
sessä, kun asennat tiivisteainepullon pai-
kalleen.
• Tiivisteainepulloja voi hankkia valtuute-
tuista korjaamoista.
KAAPELIKÄYNNISTYS
Jos ajoneuvon akku on tyhjä, ajoneuvo voi-
daan käynnistää käynnistyskaapeleiden ja
toisen ajoneuvon akun avulla tai kannettavan
kaapelikäynnistyssarjan avulla. Kaapelikäyn-
nistys voi olla vaarallista, ellei sitä tehdä
oikein. Noudata ohjeita huolellisesti.HUOMAUTUS:
Jos käytät kannettavaa käynnistyssarjaa,
noudata valmistajan käyttöohjeita ja
varoituksia.
VAROITUS!
Älä yritä kaapelikäynnistystä, jos akku on
jäässä. Akku voi haljeta tai räjähtää ja
aiheuttaa henkilövahingon.
HUOMAUTUS!
Älä käytä kannettavaa kaapelikäynnistys-
sarjaa tai muuta apuvirtalähdettä, jonka
jännite on yli 12 volttia. Tämä voi vaurioit-
taa akkua, käynnistysmoottoria, laturia tai
sähköjärjestelmää.
Kaapelikäynnistyksen valmistelu
Auton akku sijaitsee moottoritilan edessä,
vasemman ajovalokotelon takana.
HUOMAUTUS:
Akun positiivisen navan päällä on suojus.
Napaan pääsee käsiksi nostamalla
suojuksen.
VAROITUS!
• Varo jäähdyttimen tuuletinta, kun kone-
pelti on ylhäällä. Se voi käynnistyä mil-
loin tahansa, kun virtalukko on ON
(Virta) -asennossa. Tuulettimen siivet
voivat vahingoittaa sinua.
• Poista kaikki metallikorut, kuten sor-
mukset, kellonhihnat ja rannekorut,
jotka voisivat vahingossa osua sähkö-
Akun positiivinen napa
HÄTÄTILANTEESSA
218
