JEEP COMPASS 2018 Libretto Uso Manutenzione (in Italian)

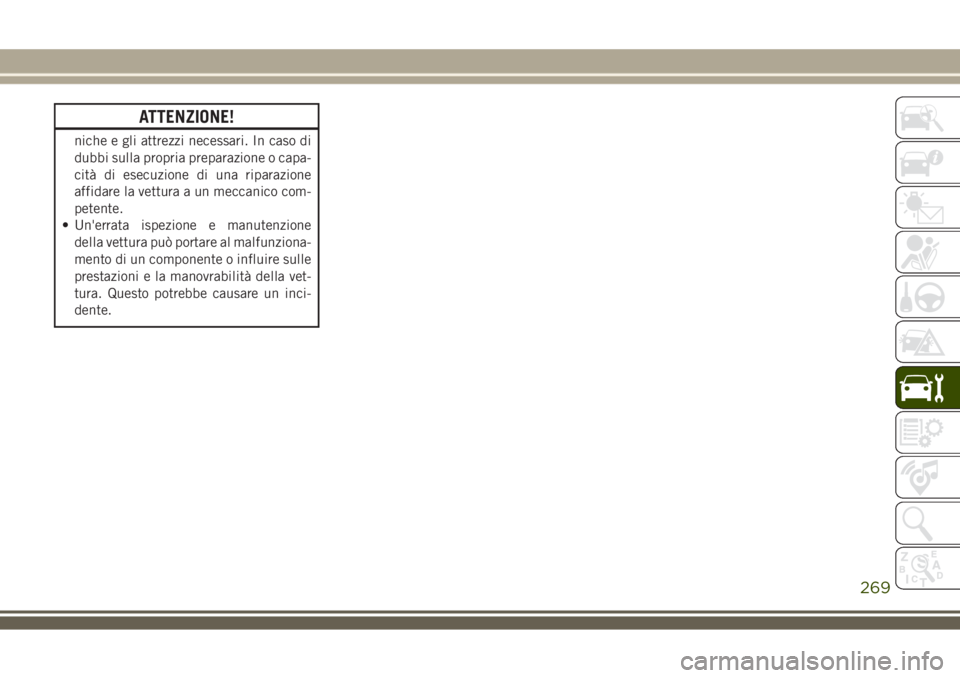

ATTENZIONE!
niche e gli attrezzi necessari. In caso di
dubbi sulla propria preparazione o capa-
cità di esecuzione di una riparazione
affidare la vettura a un meccanico com-
petente.
• Un'errata ispezione e manutenzione
della vettura può portare al malfunziona-
mento di un componente o influire sulle
prestazioni e la manovrabilità della vet-
tura. Questo potrebbe causare un inci-
dente.
269

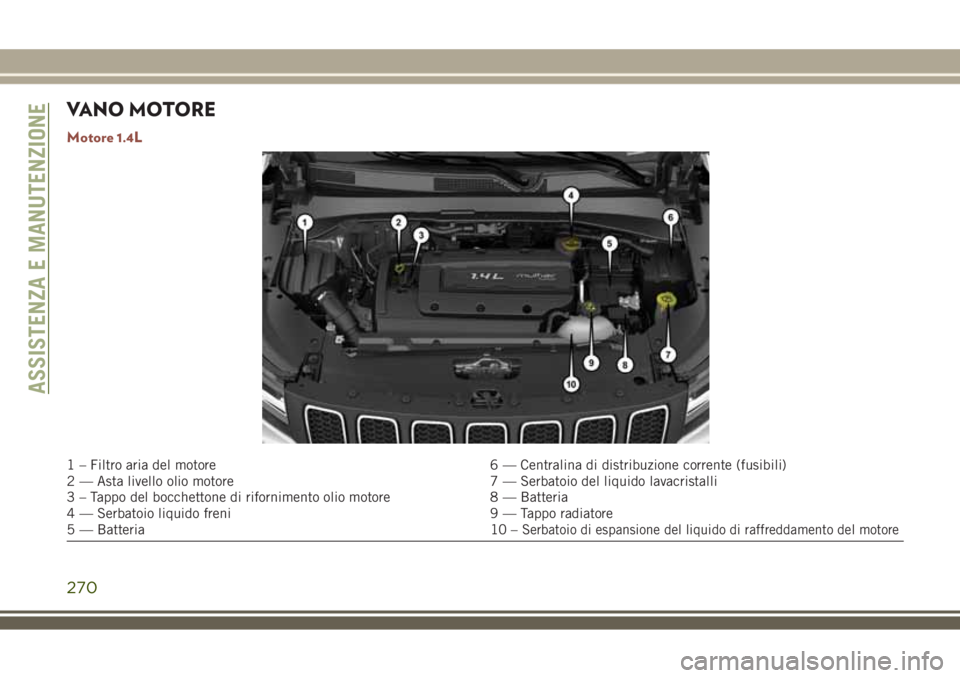

VANO MOTORE
Motore 1.4L
1 – Filtro aria del motore 6 — Centralina di distribuzione corrente (fusibili)
2 — Asta livello olio motore 7 — Serbatoio del liquido lavacristalli
3 – Tappo del bocchettone di rifornimento olio motore 8 — Batteria
4 — Serbatoio liquido freni 9 — Tappo radiatore
5 — Batteria 10 –
Serbatoio di espansione del liquido di raffreddamento del motore
ASSISTENZA E MANUTENZIONE
270

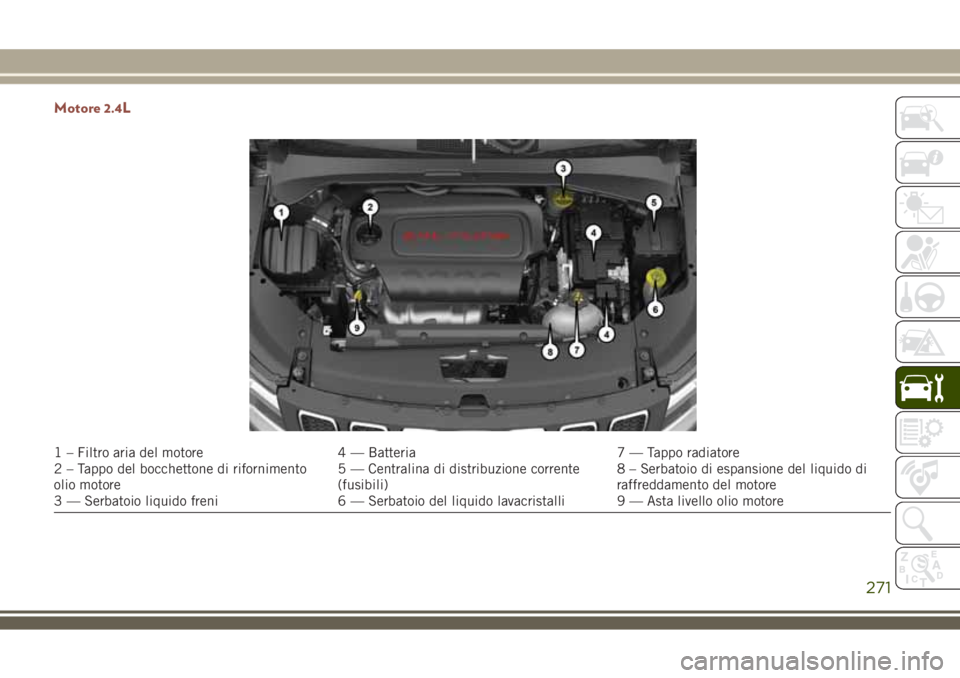

Motore 2.4L
1 – Filtro aria del motore 4 — Batteria 7 — Tappo radiatore
2 – Tappo del bocchettone di rifornimento
olio motore5 — Centralina di distribuzione corrente
(fusibili)8 – Serbatoio di espansione del liquido di
raffreddamento del motore
3 — Serbatoio liquido freni 6 — Serbatoio del liquido lavacristalli 9 — Asta livello olio motore
271

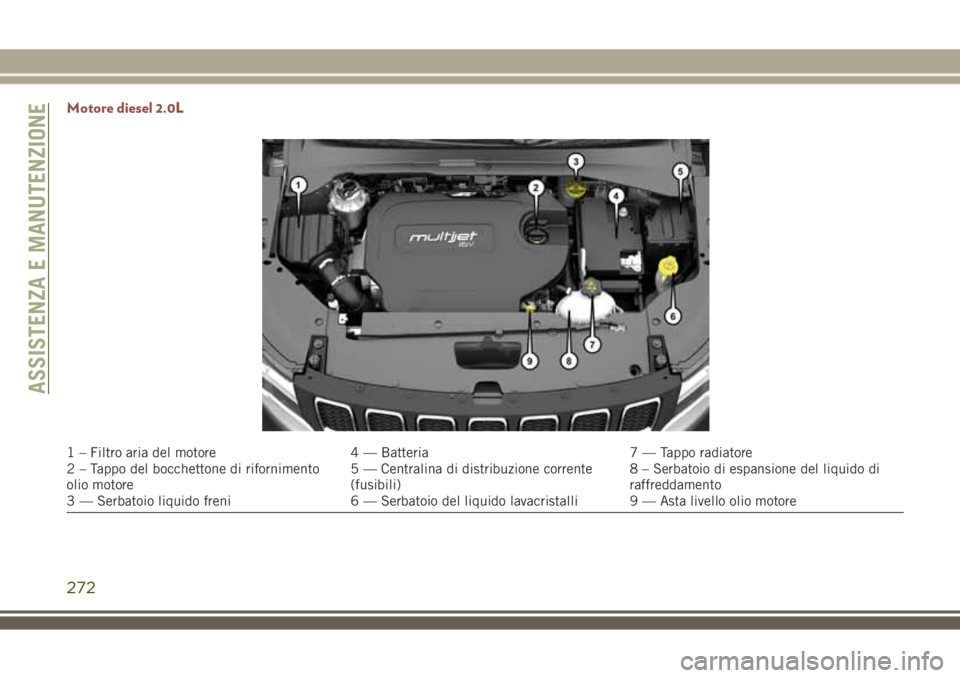

Motore diesel 2.0L
1 – Filtro aria del motore 4 — Batteria 7 — Tappo radiatore
2 – Tappo del bocchettone di rifornimento
olio motore5 — Centralina di distribuzione corrente
(fusibili)8 – Serbatoio di espansione del liquido di
raffreddamento
3 — Serbatoio liquido freni 6 — Serbatoio del liquido lavacristalli 9 — Asta livello olio motore
ASSISTENZA E MANUTENZIONE
272

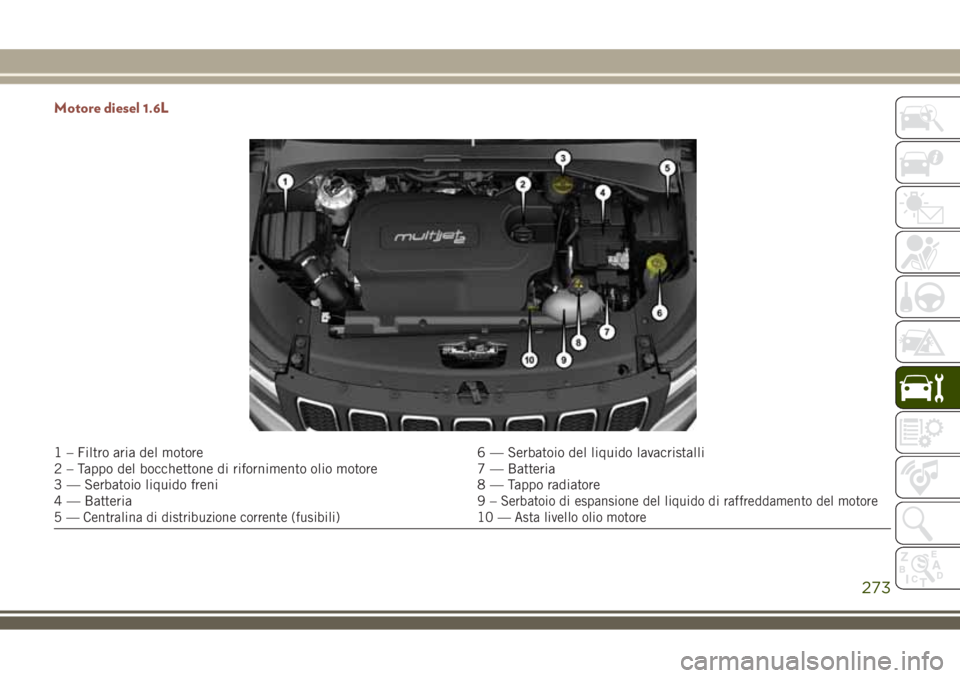

Motore diesel 1.6L
1 – Filtro aria del motore 6 — Serbatoio del liquido lavacristalli
2 – Tappo del bocchettone di rifornimento olio motore 7 — Batteria
3 — Serbatoio liquido freni 8 — Tappo radiatore
4 — Batteria 9 –
Serbatoio di espansione del liquido di raffreddamento del motore
5 — Centralina di distribuzione corrente (fusibili) 10 — Asta livello olio motore
273

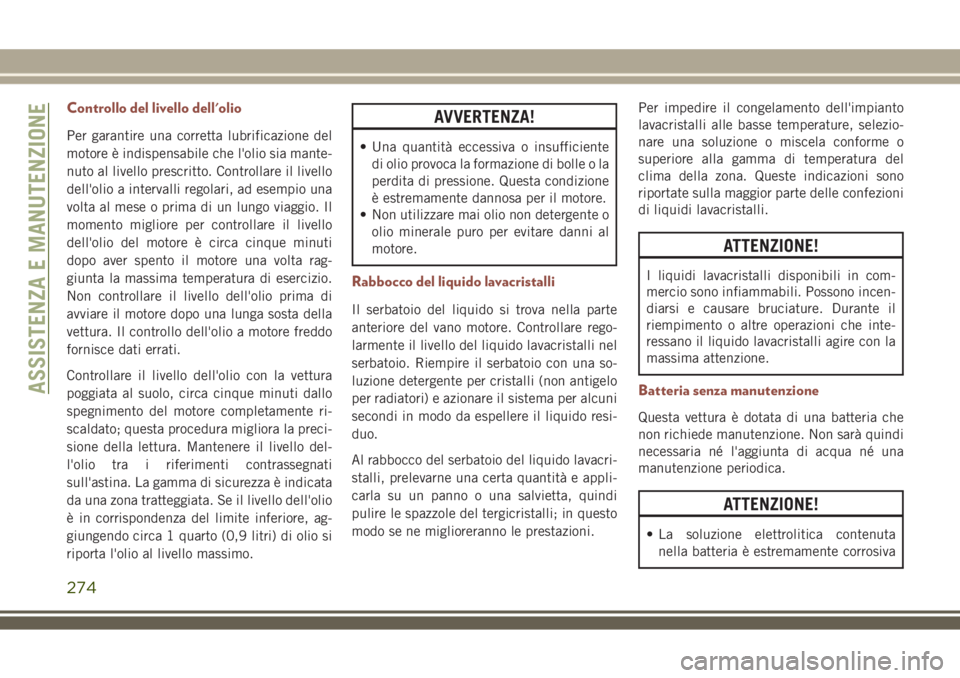

Controllo del livello dell'olio
Per garantire una corretta lubrificazione del
motore è indispensabile che l'olio sia mante-
nuto al livello prescritto. Controllare il livello
dell'olio a intervalli regolari, ad esempio una
volta al mese o prima di un lungo viaggio. Il
momento migliore per controllare il livello
dell'olio del motore è circa cinque minuti
dopo aver spento il motore una volta rag-
giunta la massima temperatura di esercizio.
Non controllare il livello dell'olio prima di
avviare il motore dopo una lunga sosta della
vettura. Il controllo dell'olio a motore freddo
fornisce dati errati.
Controllare il livello dell'olio con la vettura
poggiata al suolo, circa cinque minuti dallo
spegnimento del motore completamente ri-
scaldato; questa procedura migliora la preci-
sione della lettura. Mantenere il livello del-
l'olio tra i riferimenti contrassegnati
sull'astina. La gamma di sicurezza è indicata
da una zona tratteggiata. Se il livello dell'olio
è in corrispondenza del limite inferiore, ag-
giungendo circa 1 quarto (0,9 litri) di olio si
riporta l'olio al livello massimo.
AVVERTENZA!
• Una quantità eccessiva o insufficiente
di olio provoca la formazione di bolle o la
perdita di pressione. Questa condizione
è estremamente dannosa per il motore.
• Non utilizzare mai olio non detergente o
olio minerale puro per evitare danni al
motore.
Rabbocco del liquido lavacristalli
Il serbatoio del liquido si trova nella parte
anteriore del vano motore. Controllare rego-
larmente il livello del liquido lavacristalli nel
serbatoio. Riempire il serbatoio con una so-
luzione detergente per cristalli (non antigelo
per radiatori) e azionare il sistema per alcuni
secondi in modo da espellere il liquido resi-
duo.
Al rabbocco del serbatoio del liquido lavacri-
stalli, prelevarne una certa quantità e appli-
carla su un panno o una salvietta, quindi
pulire le spazzole del tergicristalli; in questo
modo se ne miglioreranno le prestazioni.Per impedire il congelamento dell'impianto
lavacristalli alle basse temperature, selezio-
nare una soluzione o miscela conforme o
superiore alla gamma di temperatura del
clima della zona. Queste indicazioni sono
riportate sulla maggior parte delle confezioni
di liquidi lavacristalli.
ATTENZIONE!
I liquidi lavacristalli disponibili in com-
mercio sono infiammabili. Possono incen-
diarsi e causare bruciature. Durante il
riempimento o altre operazioni che inte-
ressano il liquido lavacristalli agire con la
massima attenzione.
Batteria senza manutenzione
Questa vettura è dotata di una batteria che
non richiede manutenzione. Non sarà quindi
necessaria né l'aggiunta di acqua né una
manutenzione periodica.
ATTENZIONE!
• La soluzione elettrolitica contenuta
nella batteria è estremamente corrosiva
ASSISTENZA E MANUTENZIONE
274

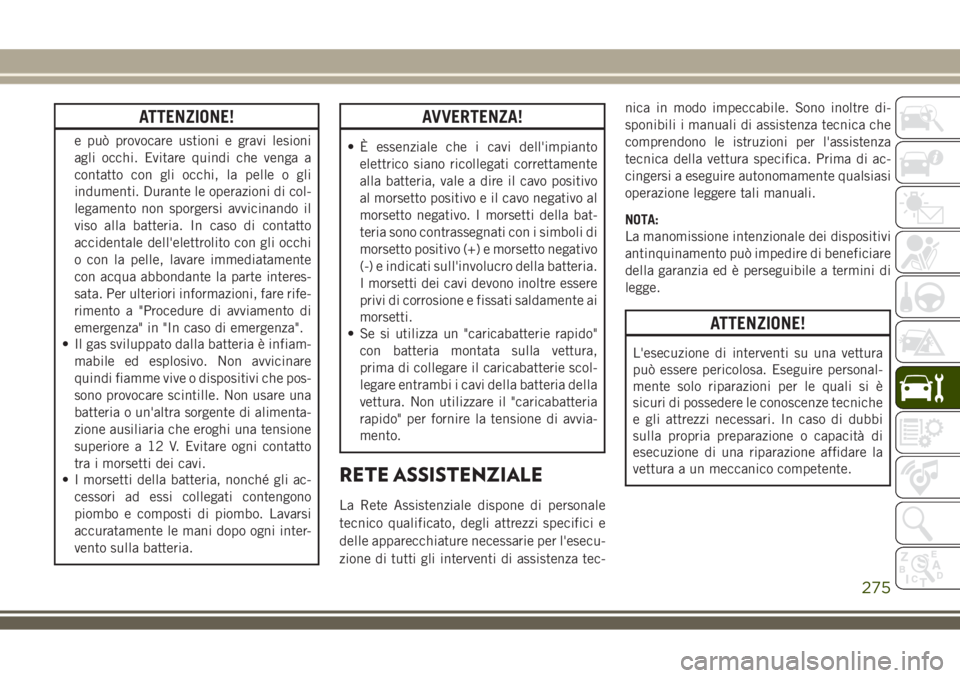

ATTENZIONE!
e può provocare ustioni e gravi lesioni
agli occhi. Evitare quindi che venga a
contatto con gli occhi, la pelle o gli
indumenti. Durante le operazioni di col-
legamento non sporgersi avvicinando il
viso alla batteria. In caso di contatto
accidentale dell'elettrolito con gli occhi
o con la pelle, lavare immediatamente
con acqua abbondante la parte interes-
sata. Per ulteriori informazioni, fare rife-
rimento a "Procedure di avviamento di
emergenza" in "In caso di emergenza".
• Il gas sviluppato dalla batteria è infiam-
mabile ed esplosivo. Non avvicinare
quindi fiamme vive o dispositivi che pos-
sono provocare scintille. Non usare una
batteria o un'altra sorgente di alimenta-
zione ausiliaria che eroghi una tensione
superiore a 12 V. Evitare ogni contatto
tra i morsetti dei cavi.
• I morsetti della batteria, nonché gli ac-
cessori ad essi collegati contengono
piombo e composti di piombo. Lavarsi
accuratamente le mani dopo ogni inter-
vento sulla batteria.
AVVERTENZA!
• È essenziale che i cavi dell'impianto
elettrico siano ricollegati correttamente
alla batteria, vale a dire il cavo positivo
al morsetto positivo e il cavo negativo al
morsetto negativo. I morsetti della bat-
teria sono contrassegnati con i simboli di
morsetto positivo (+) e morsetto negativo
(-) e indicati sull'involucro della batteria.
I morsetti dei cavi devono inoltre essere
privi di corrosione e fissati saldamente ai
morsetti.
• Se si utilizza un "caricabatterie rapido"
con batteria montata sulla vettura,
prima di collegare il caricabatterie scol-
legare entrambi i cavi della batteria della
vettura. Non utilizzare il "caricabatteria
rapido" per fornire la tensione di avvia-
mento.
RETE ASSISTENZIALE
La Rete Assistenziale dispone di personale
tecnico qualificato, degli attrezzi specifici e
delle apparecchiature necessarie per l'esecu-
zione di tutti gli interventi di assistenza tec-nica in modo impeccabile. Sono inoltre di-
sponibili i manuali di assistenza tecnica che
comprendono le istruzioni per l'assistenza
tecnica della vettura specifica. Prima di ac-
cingersi a eseguire autonomamente qualsiasi
operazione leggere tali manuali.
NOTA:
La manomissione intenzionale dei dispositivi
antinquinamento può impedire di beneficiare
della garanzia ed è perseguibile a termini di
legge.
ATTENZIONE!
L'esecuzione di interventi su una vettura
può essere pericolosa. Eseguire personal-
mente solo riparazioni per le quali si è
sicuri di possedere le conoscenze tecniche
e gli attrezzi necessari. In caso di dubbi
sulla propria preparazione o capacità di
esecuzione di una riparazione affidare la
vettura a un meccanico competente.
275

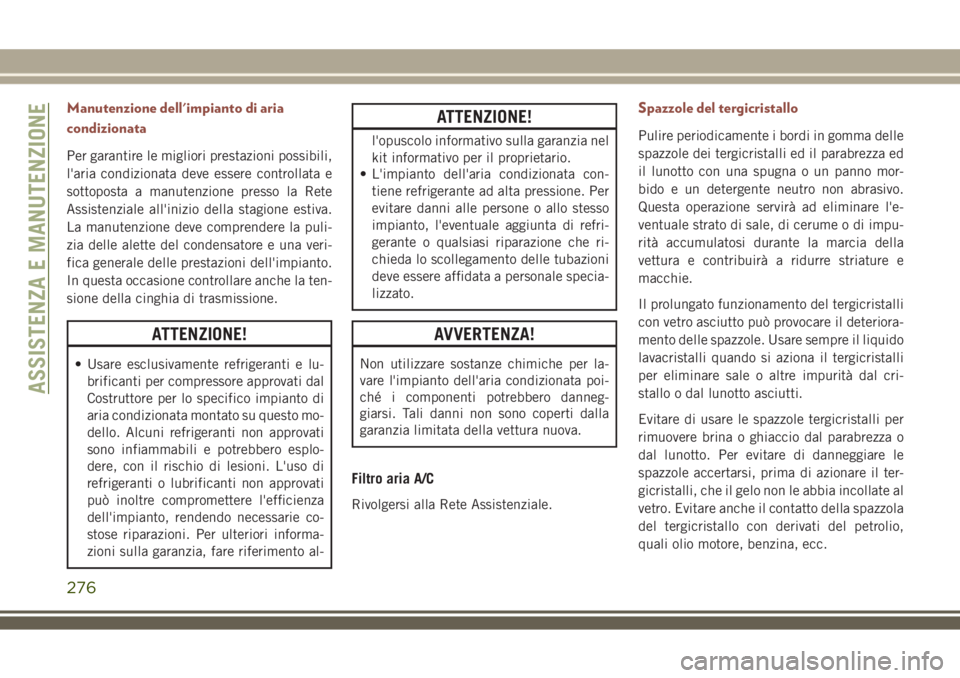

Manutenzione dell'impianto di aria
condizionata
Per garantire le migliori prestazioni possibili,
l'aria condizionata deve essere controllata e
sottoposta a manutenzione presso la Rete
Assistenziale all'inizio della stagione estiva.
La manutenzione deve comprendere la puli-
zia delle alette del condensatore e una veri-
fica generale delle prestazioni dell'impianto.
In questa occasione controllare anche la ten-
sione della cinghia di trasmissione.
ATTENZIONE!
• Usare esclusivamente refrigeranti e lu-
brificanti per compressore approvati dal
Costruttore per lo specifico impianto di
aria condizionata montato su questo mo-
dello. Alcuni refrigeranti non approvati
sono infiammabili e potrebbero esplo-
dere, con il rischio di lesioni. L'uso di
refrigeranti o lubrificanti non approvati
può inoltre compromettere l'efficienza
dell'impianto, rendendo necessarie co-
stose riparazioni. Per ulteriori informa-
zioni sulla garanzia, fare riferimento al-
ATTENZIONE!
l'opuscolo informativo sulla garanzia nel
kit informativo per il proprietario.
• L'impianto dell'aria condizionata con-
tiene refrigerante ad alta pressione. Per
evitare danni alle persone o allo stesso
impianto, l'eventuale aggiunta di refri-
gerante o qualsiasi riparazione che ri-
chieda lo scollegamento delle tubazioni
deve essere affidata a personale specia-
lizzato.
AVVERTENZA!
Non utilizzare sostanze chimiche per la-
vare l'impianto dell'aria condizionata poi-
ché i componenti potrebbero danneg-
giarsi. Tali danni non sono coperti dalla
garanzia limitata della vettura nuova.
Filtro aria A/C
Rivolgersi alla Rete Assistenziale.
Spazzole del tergicristallo
Pulire periodicamente i bordi in gomma delle
spazzole dei tergicristalli ed il parabrezza ed
il lunotto con una spugna o un panno mor-
bido e un detergente neutro non abrasivo.
Questa operazione servirà ad eliminare l'e-
ventuale strato di sale, di cerume o di impu-
rità accumulatosi durante la marcia della
vettura e contribuirà a ridurre striature e
macchie.
Il prolungato funzionamento del tergicristalli
con vetro asciutto può provocare il deteriora-
mento delle spazzole. Usare sempre il liquido
lavacristalli quando si aziona il tergicristalli
per eliminare sale o altre impurità dal cri-
stallo o dal lunotto asciutti.
Evitare di usare le spazzole tergicristalli per
rimuovere brina o ghiaccio dal parabrezza o
dal lunotto. Per evitare di danneggiare le
spazzole accertarsi, prima di azionare il ter-
gicristalli, che il gelo non le abbia incollate al
vetro. Evitare anche il contatto della spazzola
del tergicristallo con derivati del petrolio,
quali olio motore, benzina, ecc.
ASSISTENZA E MANUTENZIONE
276

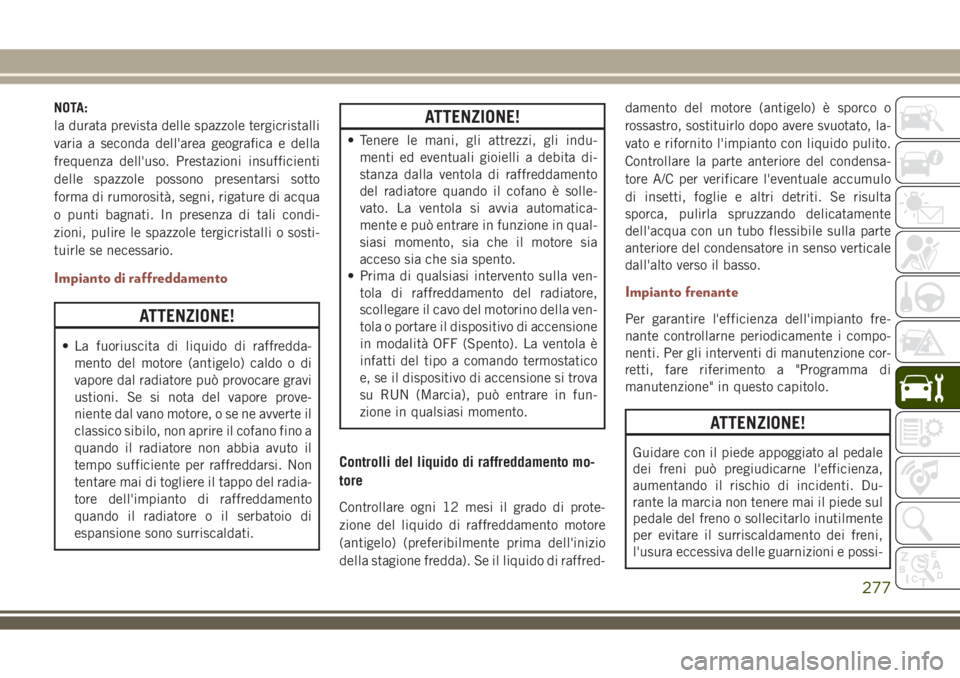

NOTA:
la durata prevista delle spazzole tergicristalli
varia a seconda dell'area geografica e della
frequenza dell'uso. Prestazioni insufficienti
delle spazzole possono presentarsi sotto
forma di rumorosità, segni, rigature di acqua
o punti bagnati. In presenza di tali condi-
zioni, pulire le spazzole tergicristalli o sosti-
tuirle se necessario.
Impianto di raffreddamento
ATTENZIONE!
• La fuoriuscita di liquido di raffredda-
mento del motore (antigelo) caldo o di
vapore dal radiatore può provocare gravi
ustioni. Se si nota del vapore prove-
niente dal vano motore, o se ne avverte il
classico sibilo, non aprire il cofano fino a
quando il radiatore non abbia avuto il
tempo sufficiente per raffreddarsi. Non
tentare mai di togliere il tappo del radia-
tore dell'impianto di raffreddamento
quando il radiatore o il serbatoio di
espansione sono surriscaldati.
ATTENZIONE!
• Tenere le mani, gli attrezzi, gli indu-
menti ed eventuali gioielli a debita di-
stanza dalla ventola di raffreddamento
del radiatore quando il cofano è solle-
vato. La ventola si avvia automatica-
mente e può entrare in funzione in qual-
siasi momento, sia che il motore sia
acceso sia che sia spento.
• Prima di qualsiasi intervento sulla ven-
tola di raffreddamento del radiatore,
scollegare il cavo del motorino della ven-
tola o portare il dispositivo di accensione
in modalità OFF (Spento). La ventola è
infatti del tipo a comando termostatico
e, se il dispositivo di accensione si trova
su RUN (Marcia), può entrare in fun-
zione in qualsiasi momento.
Controlli del liquido di raffreddamento mo-
tore
Controllare ogni 12 mesi il grado di prote-
zione del liquido di raffreddamento motore
(antigelo) (preferibilmente prima dell'inizio
della stagione fredda). Se il liquido di raffred-damento del motore (antigelo) è sporco o
rossastro, sostituirlo dopo avere svuotato, la-
vato e rifornito l'impianto con liquido pulito.
Controllare la parte anteriore del condensa-
tore A/C per verificare l'eventuale accumulo
di insetti, foglie e altri detriti. Se risulta
sporca, pulirla spruzzando delicatamente
dell'acqua con un tubo flessibile sulla parte
anteriore del condensatore in senso verticale
dall'alto verso il basso.
Impianto frenante
Per garantire l'efficienza dell'impianto fre-
nante controllarne periodicamente i compo-
nenti. Per gli interventi di manutenzione cor-
retti, fare riferimento a "Programma di
manutenzione" in questo capitolo.
ATTENZIONE!
Guidare con il piede appoggiato al pedale
dei freni può pregiudicarne l'efficienza,
aumentando il rischio di incidenti. Du-
rante la marcia non tenere mai il piede sul
pedale del freno o sollecitarlo inutilmente
per evitare il surriscaldamento dei freni,
l'usura eccessiva delle guarnizioni e possi-
277

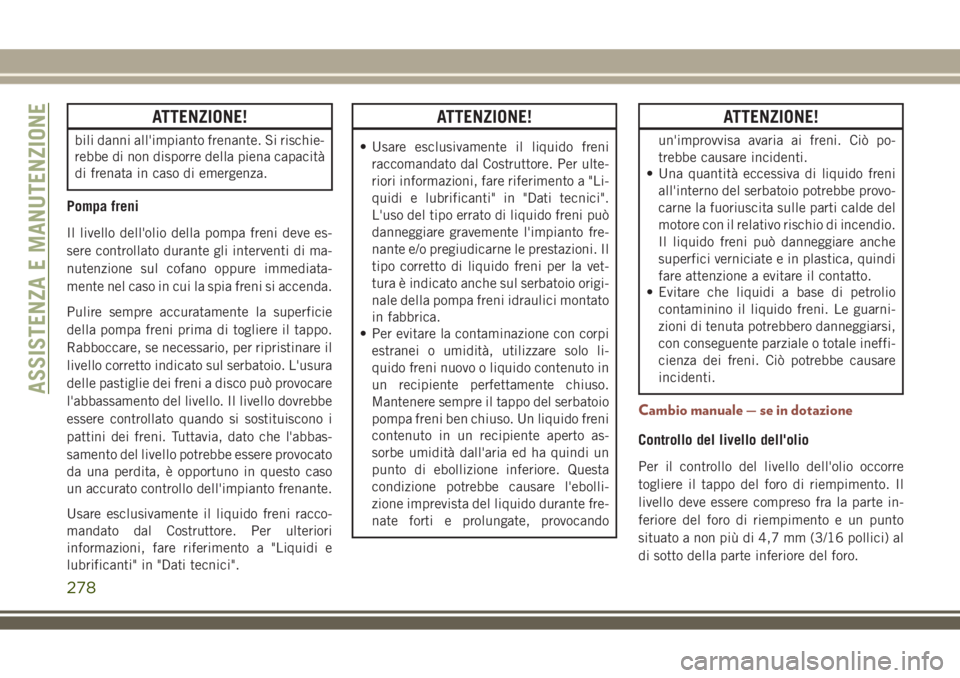

ATTENZIONE!
bili danni all'impianto frenante. Si rischie-
rebbe di non disporre della piena capacità
di frenata in caso di emergenza.
Pompa freni
Il livello dell'olio della pompa freni deve es-
sere controllato durante gli interventi di ma-
nutenzione sul cofano oppure immediata-
mente nel caso in cui la spia freni si accenda.
Pulire sempre accuratamente la superficie
della pompa freni prima di togliere il tappo.
Rabboccare, se necessario, per ripristinare il
livello corretto indicato sul serbatoio. L'usura
delle pastiglie dei freni a disco può provocare
l'abbassamento del livello. Il livello dovrebbe
essere controllato quando si sostituiscono i
pattini dei freni. Tuttavia, dato che l'abbas-
samento del livello potrebbe essere provocato
da una perdita, è opportuno in questo caso
un accurato controllo dell'impianto frenante.
Usare esclusivamente il liquido freni racco-
mandato dal Costruttore. Per ulteriori
informazioni, fare riferimento a "Liquidi e
lubrificanti" in "Dati tecnici".
ATTENZIONE!
• Usare esclusivamente il liquido freni
raccomandato dal Costruttore. Per ulte-
riori informazioni, fare riferimento a "Li-
quidi e lubrificanti" in "Dati tecnici".
L'uso del tipo errato di liquido freni può
danneggiare gravemente l'impianto fre-
nante e/o pregiudicarne le prestazioni. Il
tipo corretto di liquido freni per la vet-
tura è indicato anche sul serbatoio origi-
nale della pompa freni idraulici montato
in fabbrica.
• Per evitare la contaminazione con corpi
estranei o umidità, utilizzare solo li-
quido freni nuovo o liquido contenuto in
un recipiente perfettamente chiuso.
Mantenere sempre il tappo del serbatoio
pompa freni ben chiuso. Un liquido freni
contenuto in un recipiente aperto as-
sorbe umidità dall'aria ed ha quindi un
punto di ebollizione inferiore. Questa
condizione potrebbe causare l'ebolli-
zione imprevista del liquido durante fre-
nate forti e prolungate, provocando
ATTENZIONE!
un'improvvisa avaria ai freni. Ciò po-
trebbe causare incidenti.
• Una quantità eccessiva di liquido freni
all'interno del serbatoio potrebbe provo-
carne la fuoriuscita sulle parti calde del
motore con il relativo rischio di incendio.
Il liquido freni può danneggiare anche
superfici verniciate e in plastica, quindi
fare attenzione a evitare il contatto.
• Evitare che liquidi a base di petrolio
contaminino il liquido freni. Le guarni-
zioni di tenuta potrebbero danneggiarsi,
con conseguente parziale o totale ineffi-
cienza dei freni. Ciò potrebbe causare
incidenti.
Cambio manuale — se in dotazione
Controllo del livello dell'olio
Per il controllo del livello dell'olio occorre
togliere il tappo del foro di riempimento. Il
livello deve essere compreso fra la parte in-
feriore del foro di riempimento e un punto
situato a non più di 4,7 mm (3/16 pollici) al
di sotto della parte inferiore del foro.
ASSISTENZA E MANUTENZIONE
278
