JEEP COMPASS 2018 Libretto Uso Manutenzione (in Italian)

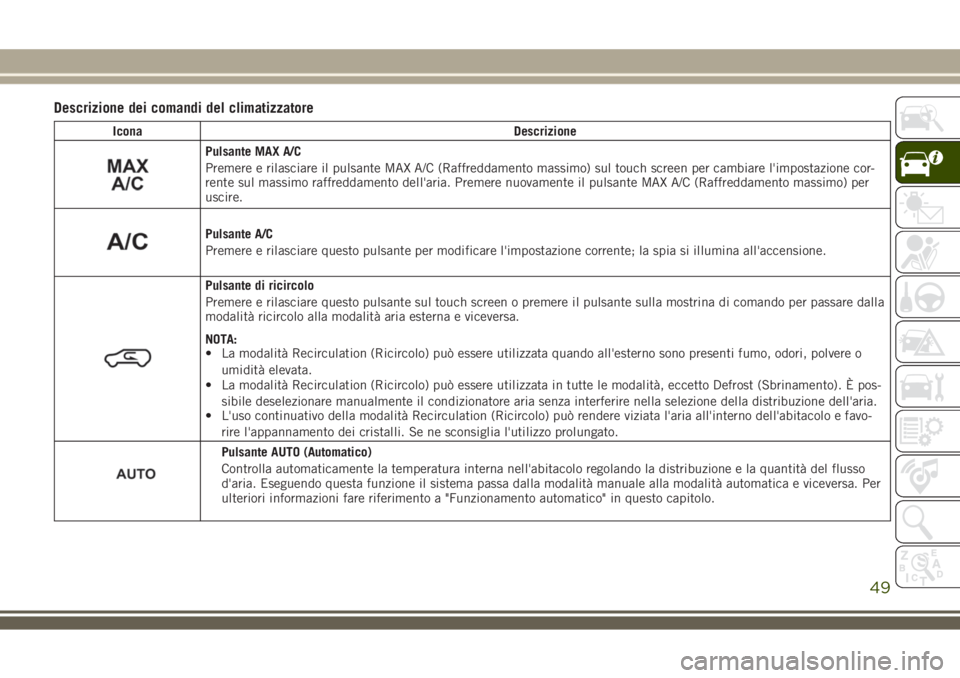

Descrizione dei comandi del climatizzatore
Icona Descrizione
Pulsante MAX A/C
Premere e rilasciare il pulsante MAX A/C (Raffreddamento massimo) sul touch screen per cambiare l'impostazione cor-
rente sul massimo raffreddamento dell'aria. Premere nuovamente il pulsante MAX A/C (Raffreddamento massimo) per
uscire.
Pulsante A/C
Premere e rilasciare questo pulsante per modificare l'impostazione corrente; la spia si illumina all'accensione.
Pulsante di ricircolo
Premere e rilasciare questo pulsante sul touch screen o premere il pulsante sulla mostrina di comando per passare dalla
modalità ricircolo alla modalità aria esterna e viceversa.
NOTA:
• La modalità Recirculation (Ricircolo) può essere utilizzata quando all'esterno sono presenti fumo, odori, polvere o
umidità elevata.
• La modalità Recirculation (Ricircolo) può essere utilizzata in tutte le modalità, eccetto Defrost (Sbrinamento). È pos-
sibile deselezionare manualmente il condizionatore aria senza interferire nella selezione della distribuzione dell'aria.
• L'uso continuativo della modalità Recirculation (Ricircolo) può rendere viziata l'aria all'interno dell'abitacolo e favo-
rire l'appannamento dei cristalli. Se ne sconsiglia l'utilizzo prolungato.
Pulsante AUTO (Automatico)
Controlla automaticamente la temperatura interna nell'abitacolo regolando la distribuzione e la quantità del flusso
d'aria. Eseguendo questa funzione il sistema passa dalla modalità manuale alla modalità automatica e viceversa. Per
ulteriori informazioni fare riferimento a "Funzionamento automatico" in questo capitolo.
49

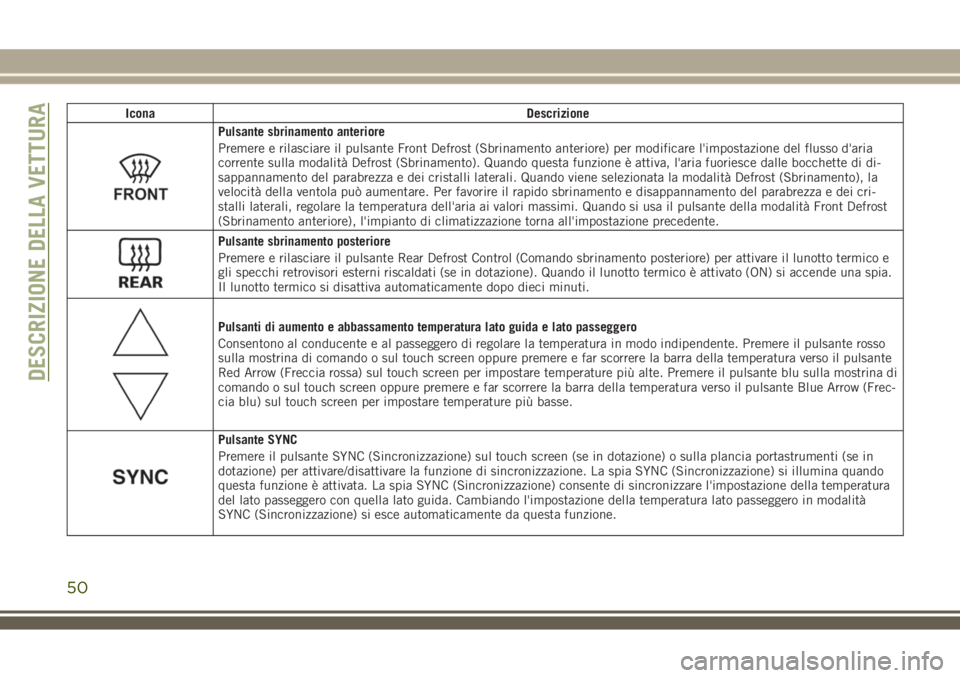

Icona Descrizione
Pulsante sbrinamento anteriore
Premere e rilasciare il pulsante Front Defrost (Sbrinamento anteriore) per modificare l'impostazione del flusso d'aria
corrente sulla modalità Defrost (Sbrinamento). Quando questa funzione è attiva, l'aria fuoriesce dalle bocchette di di-
sappannamento del parabrezza e dei cristalli laterali. Quando viene selezionata la modalità Defrost (Sbrinamento), la
velocità della ventola può aumentare. Per favorire il rapido sbrinamento e disappannamento del parabrezza e dei cri-
stalli laterali, regolare la temperatura dell'aria ai valori massimi. Quando si usa il pulsante della modalità Front Defrost
(Sbrinamento anteriore), l'impianto di climatizzazione torna all'impostazione precedente.
Pulsante sbrinamento posteriore
Premere e rilasciare il pulsante Rear Defrost Control (Comando sbrinamento posteriore) per attivare il lunotto termico e
gli specchi retrovisori esterni riscaldati (se in dotazione). Quando il lunotto termico è attivato (ON) si accende una spia.
Il lunotto termico si disattiva automaticamente dopo dieci minuti.
Pulsanti di aumento e abbassamento temperatura lato guida e lato passeggero
Consentono al conducente e al passeggero di regolare la temperatura in modo indipendente. Premere il pulsante rosso
sulla mostrina di comando o sul touch screen oppure premere e far scorrere la barra della temperatura verso il pulsante
Red Arrow (Freccia rossa) sul touch screen per impostare temperature più alte. Premere il pulsante blu sulla mostrina di
comando o sul touch screen oppure premere e far scorrere la barra della temperatura verso il pulsante Blue Arrow (Frec-
cia blu) sul touch screen per impostare temperature più basse.
Pulsante SYNC
Premere il pulsante SYNC (Sincronizzazione) sul touch screen (se in dotazione) o sulla plancia portastrumenti (se in
dotazione) per attivare/disattivare la funzione di sincronizzazione. La spia SYNC (Sincronizzazione) si illumina quando
questa funzione è attivata. La spia SYNC (Sincronizzazione) consente di sincronizzare l'impostazione della temperatura
del lato passeggero con quella lato guida. Cambiando l'impostazione della temperatura lato passeggero in modalità
SYNC (Sincronizzazione) si esce automaticamente da questa funzione.
DESCRIZIONE DELLA VETTURA
50

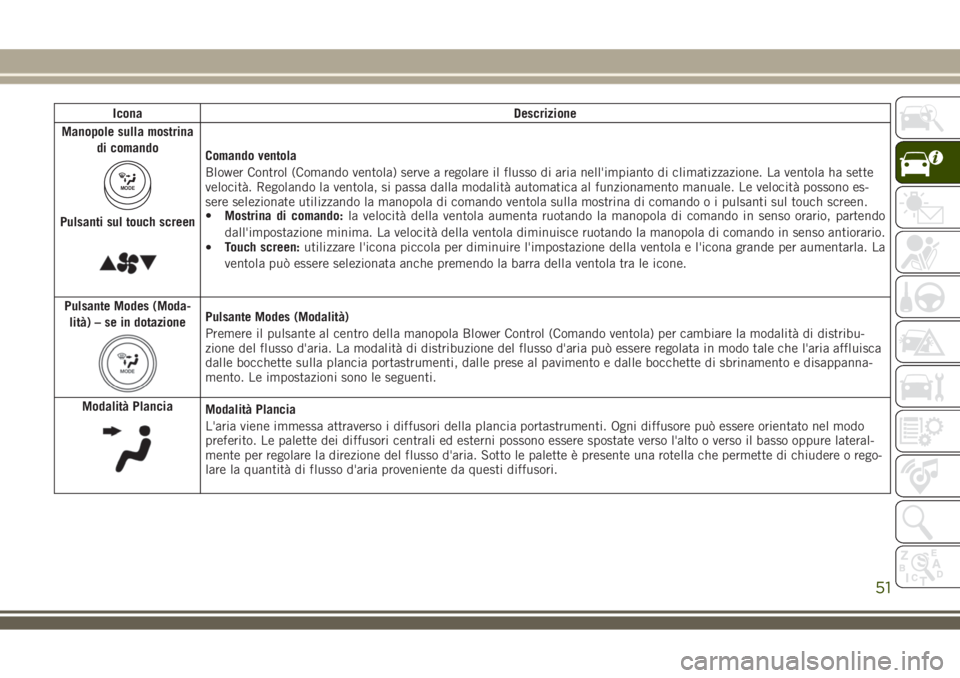

Icona Descrizione
Manopole sulla mostrina
di comando
MODE
Pulsanti sul touch screen
Comando ventola
Blower Control (Comando ventola) serve a regolare il flusso di aria nell'impianto di climatizzazione. La ventola ha sette
velocità. Regolando la ventola, si passa dalla modalità automatica al funzionamento manuale. Le velocità possono es-
sere selezionate utilizzando la manopola di comando ventola sulla mostrina di comando o i pulsanti sul touch screen.
•Mostrina di comando:la velocità della ventola aumenta ruotando la manopola di comando in senso orario, partendo
dall'impostazione minima. La velocità della ventola diminuisce ruotando la manopola di comando in senso antiorario.
•Touch screen:utilizzare l'icona piccola per diminuire l'impostazione della ventola e l'icona grande per aumentarla. La
ventola può essere selezionata anche premendo la barra della ventola tra le icone.
Pulsante Modes (Moda-
lità) – se in dotazione
Pulsante Modes (Modalità)
Premere il pulsante al centro della manopola Blower Control (Comando ventola) per cambiare la modalità di distribu-
zione del flusso d'aria. La modalità di distribuzione del flusso d'aria può essere regolata in modo tale che l'aria affluisca
dalle bocchette sulla plancia portastrumenti, dalle prese al pavimento e dalle bocchette di sbrinamento e disappanna-
mento. Le impostazioni sono le seguenti.
Modalità Plancia
Modalità Plancia
L'aria viene immessa attraverso i diffusori della plancia portastrumenti. Ogni diffusore può essere orientato nel modo
preferito. Le palette dei diffusori centrali ed esterni possono essere spostate verso l'alto o verso il basso oppure lateral-
mente per regolare la direzione del flusso d'aria. Sotto le palette è presente una rotella che permette di chiudere o rego-
lare la quantità di flusso d'aria proveniente da questi diffusori.
51

Icona Descrizione
Modalità Doppio livello
Modalità Doppio livello
L'aria fuoriesce dai diffusori della plancia portastrumenti e a pavimento. Una portata d'aria minima affluisce dalle boc-
chette di sbrinamento e di disappannamento dei cristalli laterali.
NOTA:
La modalità Bi-Level (Doppio livello) è stata progettata per garantire il comfort fornendo un flusso di aria più fredda dai
diffusori sulla plancia e di aria più calda da quelli a pavimento.
Modalità Pavimento
Modalità Pavimento
Il flusso dell'aria proviene dalle bocchette a pavimento. Una portata d'aria minima affluisce dalle bocchette di sbrina-
mento e di disappannamento dei cristalli laterali.
Modalità Mix
Modalità Mix
Il flusso dell'aria è indirizzato verso il pianale e verso le bocchette di sbrinamento e disappannamento dei cristalli late-
rali. Questo tipo di distribuzione è particolarmente adatto in condizioni di freddo o neve che richiedono un maggiore
afflusso di aria calda verso il parabrezza. Viene così assicurato un ottimo comfort di marcia e un minore appannamento
del parabrezza.
Pulsante OFF del comando climatizzatore
Premere e rilasciare questo pulsante per spegnere i comandi climatizzatore.
DESCRIZIONE DELLA VETTURA
52

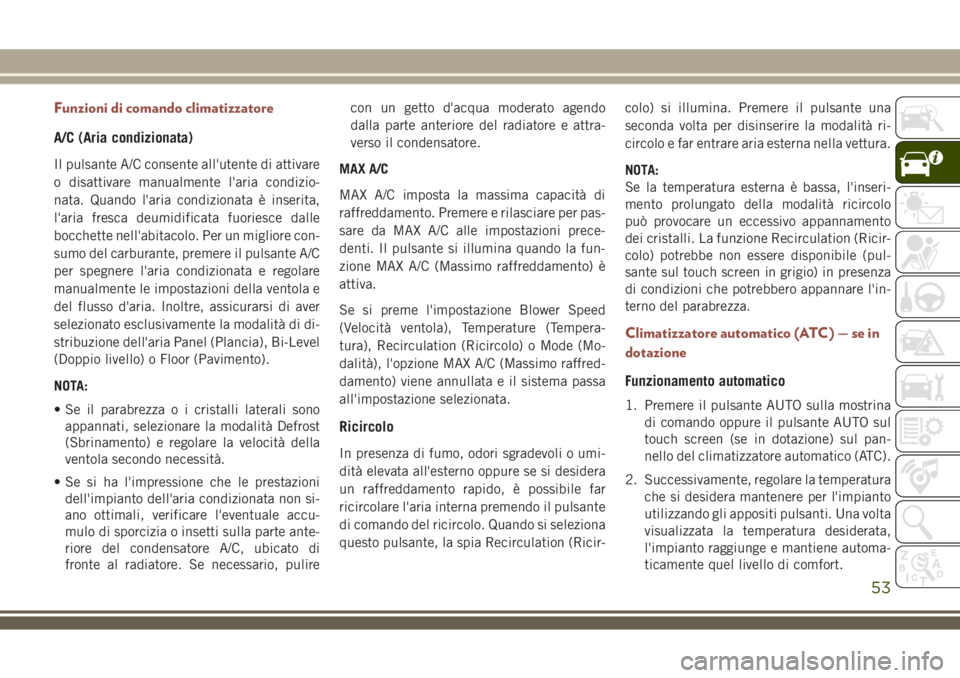

Funzioni di comando climatizzatore
A/C (Aria condizionata)
Il pulsante A/C consente all'utente di attivare
o disattivare manualmente l'aria condizio-
nata. Quando l'aria condizionata è inserita,
l'aria fresca deumidificata fuoriesce dalle
bocchette nell'abitacolo. Per un migliore con-
sumo del carburante, premere il pulsante A/C
per spegnere l'aria condizionata e regolare
manualmente le impostazioni della ventola e
del flusso d'aria. Inoltre, assicurarsi di aver
selezionato esclusivamente la modalità di di-
stribuzione dell'aria Panel (Plancia), Bi-Level
(Doppio livello) o Floor (Pavimento).
NOTA:
• Se il parabrezza o i cristalli laterali sono
appannati, selezionare la modalità Defrost
(Sbrinamento) e regolare la velocità della
ventola secondo necessità.
• Se si ha l'impressione che le prestazioni
dell'impianto dell'aria condizionata non si-
ano ottimali, verificare l'eventuale accu-
mulo di sporcizia o insetti sulla parte ante-
riore del condensatore A/C, ubicato di
fronte al radiatore. Se necessario, pulirecon un getto d'acqua moderato agendo
dalla parte anteriore del radiatore e attra-
verso il condensatore.
MAX A/C
MAX A/C imposta la massima capacità di
raffreddamento. Premere e rilasciare per pas-
sare da MAX A/C alle impostazioni prece-
denti. Il pulsante si illumina quando la fun-
zione MAX A/C (Massimo raffreddamento) è
attiva.
Se si preme l'impostazione Blower Speed
(Velocità ventola), Temperature (Tempera-
tura), Recirculation (Ricircolo) o Mode (Mo-
dalità), l'opzione MAX A/C (Massimo raffred-
damento) viene annullata e il sistema passa
all'impostazione selezionata.
Ricircolo
In presenza di fumo, odori sgradevoli o umi-
dità elevata all'esterno oppure se si desidera
un raffreddamento rapido, è possibile far
ricircolare l'aria interna premendo il pulsante
di comando del ricircolo. Quando si seleziona
questo pulsante, la spia Recirculation (Ricir-colo) si illumina. Premere il pulsante una
seconda volta per disinserire la modalità ri-
circolo e far entrare aria esterna nella vettura.
NOTA:
Se la temperatura esterna è bassa, l'inseri-
mento prolungato della modalità ricircolo
può provocare un eccessivo appannamento
dei cristalli. La funzione Recirculation (Ricir-
colo) potrebbe non essere disponibile (pul-
sante sul touch screen in grigio) in presenza
di condizioni che potrebbero appannare l'in-
terno del parabrezza.
Climatizzatore automatico (ATC) — se in
dotazione
Funzionamento automatico
1. Premere il pulsante AUTO sulla mostrina
di comando oppure il pulsante AUTO sul
touch screen (se in dotazione) sul pan-
nello del climatizzatore automatico (ATC).
2. Successivamente, regolare la temperatura
che si desidera mantenere per l'impianto
utilizzando gli appositi pulsanti. Una volta
visualizzata la temperatura desiderata,
l'impianto raggiunge e mantiene automa-
ticamente quel livello di comfort.
53

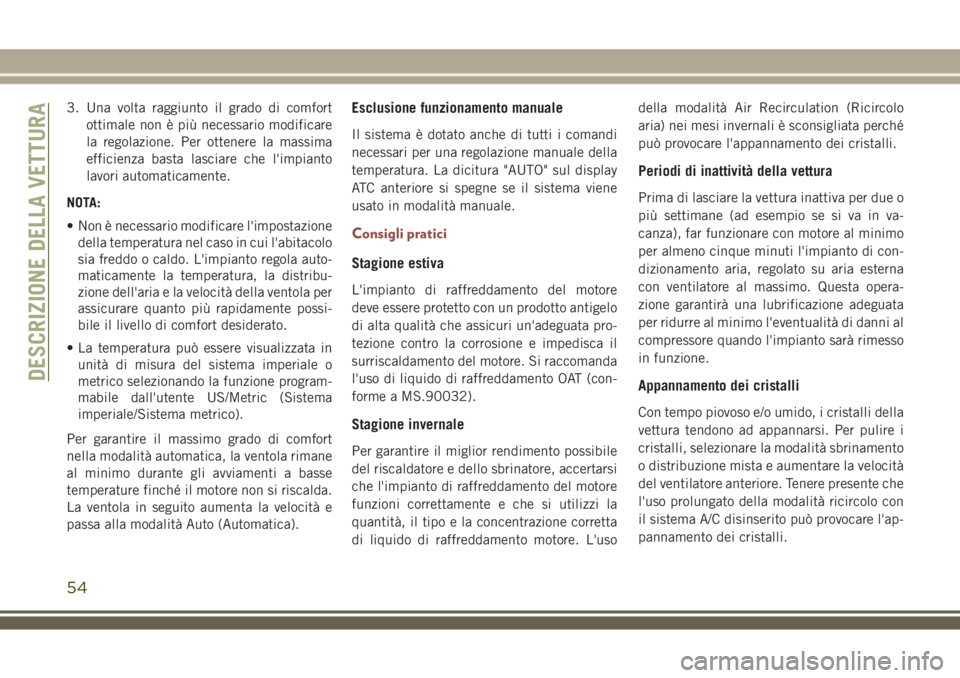

3. Una volta raggiunto il grado di comfort
ottimale non è più necessario modificare
la regolazione. Per ottenere la massima
efficienza basta lasciare che l'impianto
lavori automaticamente.
NOTA:
• Non è necessario modificare l'impostazione
della temperatura nel caso in cui l'abitacolo
sia freddo o caldo. L'impianto regola auto-
maticamente la temperatura, la distribu-
zione dell'aria e la velocità della ventola per
assicurare quanto più rapidamente possi-
bile il livello di comfort desiderato.
• La temperatura può essere visualizzata in
unità di misura del sistema imperiale o
metrico selezionando la funzione program-
mabile dall'utente US/Metric (Sistema
imperiale/Sistema metrico).
Per garantire il massimo grado di comfort
nella modalità automatica, la ventola rimane
al minimo durante gli avviamenti a basse
temperature finché il motore non si riscalda.
La ventola in seguito aumenta la velocità e
passa alla modalità Auto (Automatica).Esclusione funzionamento manuale
Il sistema è dotato anche di tutti i comandi
necessari per una regolazione manuale della
temperatura. La dicitura "AUTO" sul display
ATC anteriore si spegne se il sistema viene
usato in modalità manuale.
Consigli pratici
Stagione estiva
L'impianto di raffreddamento del motore
deve essere protetto con un prodotto antigelo
di alta qualità che assicuri un'adeguata pro-
tezione contro la corrosione e impedisca il
surriscaldamento del motore. Si raccomanda
l'uso di liquido di raffreddamento OAT (con-
forme a MS.90032).
Stagione invernale
Per garantire il miglior rendimento possibile
del riscaldatore e dello sbrinatore, accertarsi
che l'impianto di raffreddamento del motore
funzioni correttamente e che si utilizzi la
quantità, il tipo e la concentrazione corretta
di liquido di raffreddamento motore. L'usodella modalità Air Recirculation (Ricircolo
aria) nei mesi invernali è sconsigliata perché
può provocare l'appannamento dei cristalli.
Periodi di inattività della vettura
Prima di lasciare la vettura inattiva per due o
più settimane (ad esempio se si va in va-
canza), far funzionare con motore al minimo
per almeno cinque minuti l'impianto di con-
dizionamento aria, regolato su aria esterna
con ventilatore al massimo. Questa opera-
zione garantirà una lubrificazione adeguata
per ridurre al minimo l'eventualità di danni al
compressore quando l'impianto sarà rimesso
in funzione.
Appannamento dei cristalli
Con tempo piovoso e/o umido, i cristalli della
vettura tendono ad appannarsi. Per pulire i
cristalli, selezionare la modalità sbrinamento
o distribuzione mista e aumentare la velocità
del ventilatore anteriore. Tenere presente che
l'uso prolungato della modalità ricircolo con
il sistema A/C disinserito può provocare l'ap-
pannamento dei cristalli.
DESCRIZIONE DELLA VETTURA
54

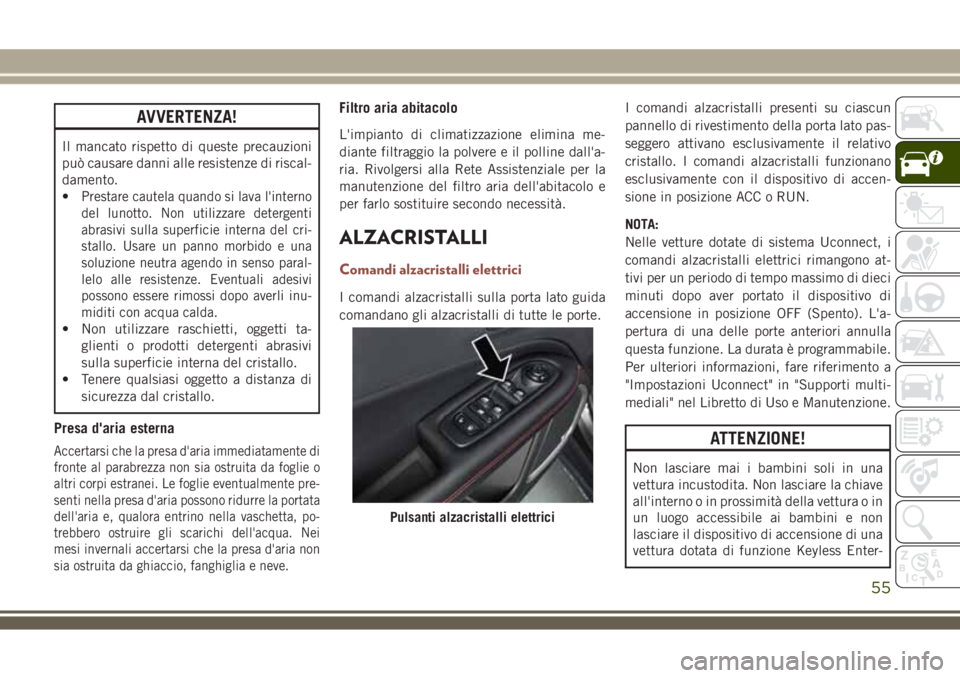

AVVERTENZA!
Il mancato rispetto di queste precauzioni
può causare danni alle resistenze di riscal-
damento.
•
Prestare cautela quando si lava l'interno
del lunotto. Non utilizzare detergenti
abrasivi sulla superficie interna del cri-
stallo. Usare un panno morbido e una
soluzione neutra agendo in senso paral-
lelo alle resistenze. Eventuali adesivi
possono essere rimossi dopo averli inu-
miditi con acqua calda.
• Non utilizzare raschietti, oggetti ta-
glienti o prodotti detergenti abrasivi
sulla superficie interna del cristallo.
• Tenere qualsiasi oggetto a distanza di
sicurezza dal cristallo.
Presa d'aria esterna
Accertarsi che la presa d'aria immediatamente di
fronte al parabrezza non sia ostruita da foglie o
altri corpi estranei. Le foglie eventualmente pre-
senti nella presa d'aria possono ridurre la portata
dell'aria e, qualora entrino nella vaschetta, po-
trebbero ostruire gli scarichi dell'acqua. Nei
mesi invernali accertarsi che la presa d'aria non
sia ostruita da ghiaccio, fanghiglia e neve.
Filtro aria abitacolo
L'impianto di climatizzazione elimina me-
diante filtraggio la polvere e il polline dall'a-
ria. Rivolgersi alla Rete Assistenziale per la
manutenzione del filtro aria dell'abitacolo e
per farlo sostituire secondo necessità.
ALZACRISTALLI
Comandi alzacristalli elettrici
I comandi alzacristalli sulla porta lato guida
comandano gli alzacristalli di tutte le porte.I comandi alzacristalli presenti su ciascun
pannello di rivestimento della porta lato pas-
seggero attivano esclusivamente il relativo
cristallo. I comandi alzacristalli funzionano
esclusivamente con il dispositivo di accen-
sione in posizione ACC o RUN.
NOTA:
Nelle vetture dotate di sistema Uconnect, i
comandi alzacristalli elettrici rimangono at-
tivi per un periodo di tempo massimo di dieci
minuti dopo aver portato il dispositivo di
accensione in posizione OFF (Spento). L'a-
pertura di una delle porte anteriori annulla
questa funzione. La durata è programmabile.
Per ulteriori informazioni, fare riferimento a
"Impostazioni Uconnect" in "Supporti multi-
mediali" nel Libretto di Uso e Manutenzione.
ATTENZIONE!
Non lasciare mai i bambini soli in una
vettura incustodita. Non lasciare la chiave
all'interno o in prossimità della vettura o in
un luogo accessibile ai bambini e non
lasciare il dispositivo di accensione di una
vettura dotata di funzione Keyless Enter-
Pulsanti alzacristalli elettrici
55

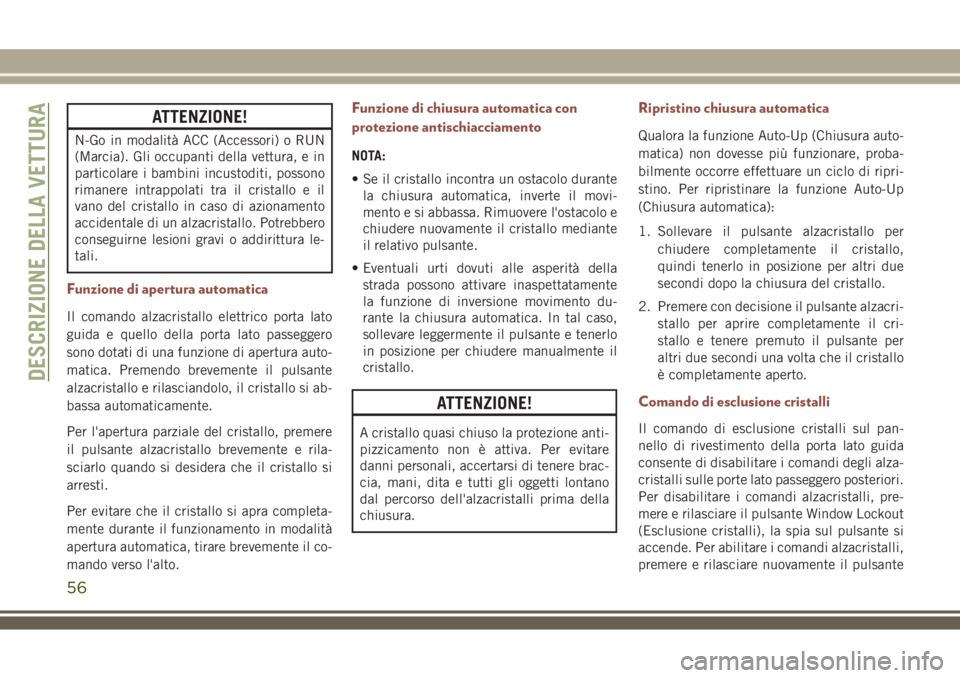

ATTENZIONE!
N-Go in modalità ACC (Accessori) o RUN
(Marcia). Gli occupanti della vettura, e in
particolare i bambini incustoditi, possono
rimanere intrappolati tra il cristallo e il
vano del cristallo in caso di azionamento
accidentale di un alzacristallo. Potrebbero
conseguirne lesioni gravi o addirittura le-
tali.
Funzione di apertura automatica
Il comando alzacristallo elettrico porta lato
guida e quello della porta lato passeggero
sono dotati di una funzione di apertura auto-
matica. Premendo brevemente il pulsante
alzacristallo e rilasciandolo, il cristallo si ab-
bassa automaticamente.
Per l'apertura parziale del cristallo, premere
il pulsante alzacristallo brevemente e rila-
sciarlo quando si desidera che il cristallo si
arresti.
Per evitare che il cristallo si apra completa-
mente durante il funzionamento in modalità
apertura automatica, tirare brevemente il co-
mando verso l'alto.
Funzione di chiusura automatica con
protezione antischiacciamento
NOTA:
• Se il cristallo incontra un ostacolo durante
la chiusura automatica, inverte il movi-
mento e si abbassa. Rimuovere l'ostacolo e
chiudere nuovamente il cristallo mediante
il relativo pulsante.
• Eventuali urti dovuti alle asperità della
strada possono attivare inaspettatamente
la funzione di inversione movimento du-
rante la chiusura automatica. In tal caso,
sollevare leggermente il pulsante e tenerlo
in posizione per chiudere manualmente il
cristallo.
ATTENZIONE!
A cristallo quasi chiuso la protezione anti-
pizzicamento non è attiva. Per evitare
danni personali, accertarsi di tenere brac-
cia, mani, dita e tutti gli oggetti lontano
dal percorso dell'alzacristalli prima della
chiusura.
Ripristino chiusura automatica
Qualora la funzione Auto-Up (Chiusura auto-
matica) non dovesse più funzionare, proba-
bilmente occorre effettuare un ciclo di ripri-
stino. Per ripristinare la funzione Auto-Up
(Chiusura automatica):
1. Sollevare il pulsante alzacristallo per
chiudere completamente il cristallo,
quindi tenerlo in posizione per altri due
secondi dopo la chiusura del cristallo.
2. Premere con decisione il pulsante alzacri-
stallo per aprire completamente il cri-
stallo e tenere premuto il pulsante per
altri due secondi una volta che il cristallo
è completamente aperto.
Comando di esclusione cristalli
Il comando di esclusione cristalli sul pan-
nello di rivestimento della porta lato guida
consente di disabilitare i comandi degli alza-
cristalli sulle porte lato passeggero posteriori.
Per disabilitare i comandi alzacristalli, pre-
mere e rilasciare il pulsante Window Lockout
(Esclusione cristalli), la spia sul pulsante si
accende. Per abilitare i comandi alzacristalli,
premere e rilasciare nuovamente il pulsante

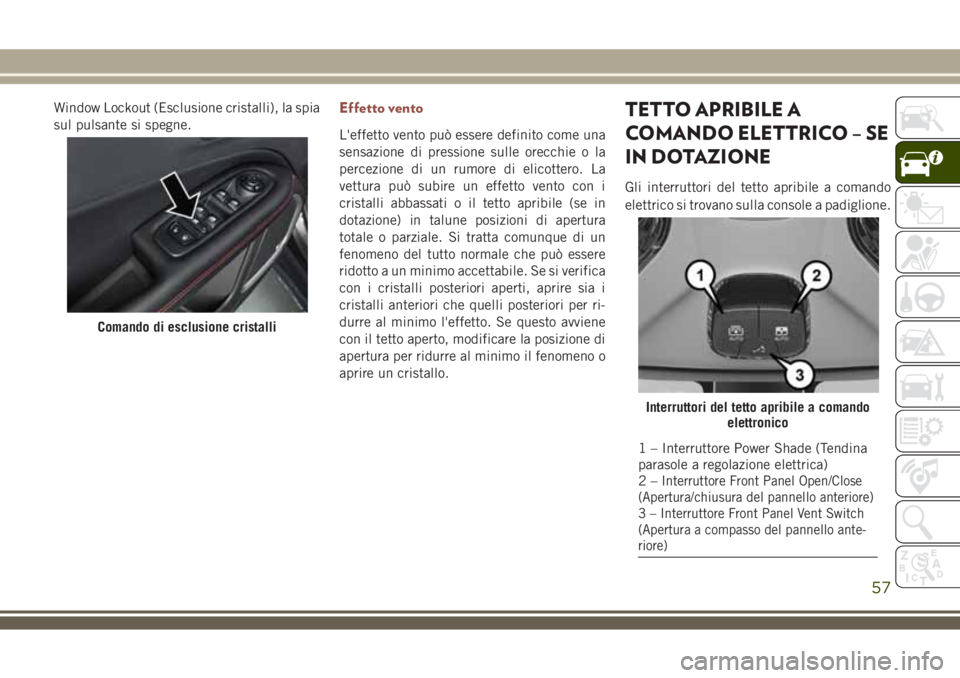

DESCRIZIONE DELLA VETTURA
56

Window Lockout (Esclusione cristalli), la spia
sul pulsante si spegne.Effetto vento
L'effetto vento può essere definito come una
sensazione di pressione sulle orecchie o la
percezione di un rumore di elicottero. La
vettura può subire un effetto vento con i
cristalli abbassati o il tetto apribile (se in
dotazione) in talune posizioni di apertura
totale o parziale. Si tratta comunque di un
fenomeno del tutto normale che può essere
ridotto a un minimo accettabile. Se si verifica
con i cristalli posteriori aperti, aprire sia i
cristalli anteriori che quelli posteriori per ri-
durre al minimo l'effetto. Se questo avviene
con il tetto aperto, modificare la posizione di
apertura per ridurre al minimo il fenomeno o
aprire un cristallo.
TETTO APRIBILE A
COMANDO ELETTRICO – SE
IN DOTAZIONE
Gli interruttori del tetto apribile a comando
elettrico si trovano sulla console a padiglione.
Comando di esclusione cristalli
Interruttori del tetto apribile a comando
elettronico
1 – Interruttore Power Shade (Tendina
parasole a regolazione elettrica)
2–
Interruttore Front Panel Open/Close
(Apertura/chiusura del pannello anteriore)
3 – Interruttore Front Panel Vent Switch
(Apertura a compasso del pannello ante-
riore)
57

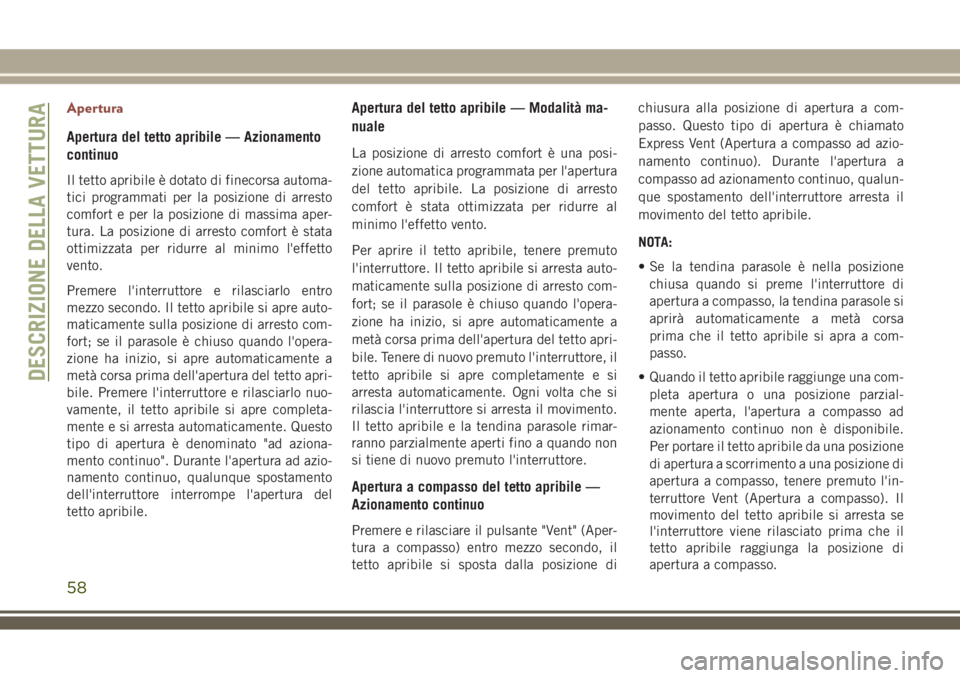

Apertura
Apertura del tetto apribile — Azionamento
continuo
Il tetto apribile è dotato di finecorsa automa-
tici programmati per la posizione di arresto
comfort e per la posizione di massima aper-
tura. La posizione di arresto comfort è stata
ottimizzata per ridurre al minimo l'effetto
vento.
Premere l'interruttore e rilasciarlo entro
mezzo secondo. Il tetto apribile si apre auto-
maticamente sulla posizione di arresto com-
fort; se il parasole è chiuso quando l'opera-
zione ha inizio, si apre automaticamente a
metà corsa prima dell'apertura del tetto apri-
bile. Premere l'interruttore e rilasciarlo nuo-
vamente, il tetto apribile si apre completa-
mente e si arresta automaticamente. Questo
tipo di apertura è denominato "ad aziona-
mento continuo". Durante l'apertura ad azio-
namento continuo, qualunque spostamento
dell'interruttore interrompe l'apertura del
tetto apribile.
Apertura del tetto apribile — Modalità ma-
nuale
La posizione di arresto comfort è una posi-
zione automatica programmata per l'apertura
del tetto apribile. La posizione di arresto
comfort è stata ottimizzata per ridurre al
minimo l'effetto vento.
Per aprire il tetto apribile, tenere premuto
l'interruttore. Il tetto apribile si arresta auto-
maticamente sulla posizione di arresto com-
fort; se il parasole è chiuso quando l'opera-
zione ha inizio, si apre automaticamente a
metà corsa prima dell'apertura del tetto apri-
bile. Tenere di nuovo premuto l'interruttore, il
tetto apribile si apre completamente e si
arresta automaticamente. Ogni volta che si
rilascia l'interruttore si arresta il movimento.
Il tetto apribile e la tendina parasole rimar-
ranno parzialmente aperti fino a quando non
si tiene di nuovo premuto l'interruttore.
Apertura a compasso del tetto apribile —
Azionamento continuo
Premere e rilasciare il pulsante "Vent" (Aper-
tura a compasso) entro mezzo secondo, il
tetto apribile si sposta dalla posizione dichiusura alla posizione di apertura a com-
passo. Questo tipo di apertura è chiamato
Express Vent (Apertura a compasso ad azio-
namento continuo). Durante l'apertura a
compasso ad azionamento continuo, qualun-
que spostamento dell'interruttore arresta il
movimento del tetto apribile.
NOTA:
• Se la tendina parasole è nella posizione
chiusa quando si preme l'interruttore di
apertura a compasso, la tendina parasole si
aprirà automaticamente a metà corsa
prima che il tetto apribile si apra a com-
passo.
• Quando il tetto apribile raggiunge una com-
pleta apertura o una posizione parzial-
mente aperta, l'apertura a compasso ad
azionamento continuo non è disponibile.
Per portare il tetto apribile da una posizione
di apertura a scorrimento a una posizione di
apertura a compasso, tenere premuto l'in-
terruttore Vent (Apertura a compasso). Il
movimento del tetto apribile si arresta se
l'interruttore viene rilasciato prima che il
tetto apribile raggiunga la posizione di
apertura a compasso.
DESCRIZIONE DELLA VETTURA
58
