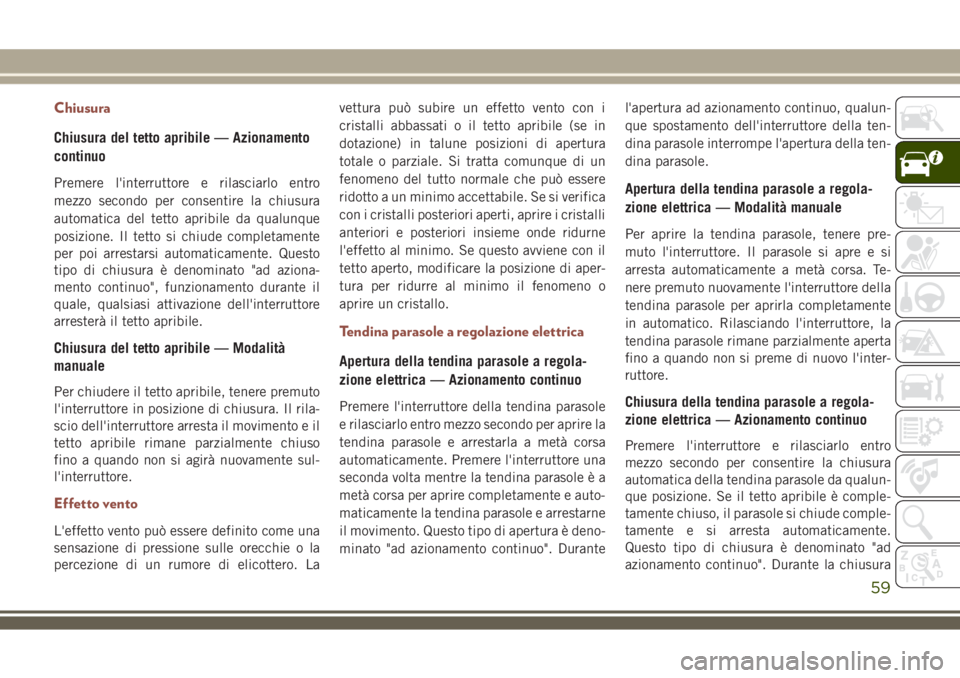

Chiusura
Chiusura del tetto apribile — Azionamento
continuo
Premere l'interruttore e rilasciarlo entro
mezzo secondo per consentire la chiusura
automatica del tetto apribile da qualunque
posizione. Il tetto si chiude completamente
per poi arrestarsi automaticamente. Questo
tipo di chiusura è denominato "ad aziona-
mento continuo", funzionamento durante il
quale, qualsiasi attivazione dell'interruttore
arresterà il tetto apribile.
Chiusura del tetto apribile — Modalità
manuale
Per chiudere il tetto apribile, tenere premuto
l'interruttore in posizione di chiusura. Il rila-
scio dell'interruttore arresta il movimento e il
tetto apribile rimane parzialmente chiuso
fino a quando non si agirà nuovamente sul-
l'interruttore.
Effetto vento
L'effetto vento può essere definito come una
sensazione di pressione sulle orecchie o la
percezione di un rumore di elicottero. Lavettura può subire un effetto vento con i
cristalli abbassati o il tetto apribile (se in
dotazione) in talune posizioni di apertura
totale o parziale. Si tratta comunque di un
fenomeno del tutto normale che può essere
ridotto a un minimo accettabile. Se si verifica
con i cristalli posteriori aperti, aprire i cristalli
anteriori e posteriori insieme onde ridurne
l'effetto al minimo. Se questo avviene con il
tetto aperto, modificare la posizione di aper-
tura per ridurre al minimo il fenomeno o
aprire un cristallo.
Tendina parasole a regolazione elettrica
Apertura della tendina parasole a regola-
zione elettrica — Azionamento continuo
Premere l'interruttore della tendina parasole
e rilasciarlo entro mezzo secondo per aprire la
tendina parasole e arrestarla a metà corsa
automaticamente. Premere l'interruttore una
seconda volta mentre la tendina parasole è a
metà corsa per aprire completamente e auto-
maticamente la tendina parasole e arrestarne
il movimento. Questo tipo di apertura è deno-
minato "ad azionamento continuo". Durantel'apertura ad azionamento continuo, qualun-
que spostamento dell'interruttore della ten-
dina parasole interrompe l'apertura della ten-
dina parasole.
Apertura della tendina parasole a regola-
zione elettrica — Modalità manuale
Per aprire la tendina parasole, tenere pre-
muto l'interruttore. Il parasole si apre e si
arresta automaticamente a metà corsa. Te-
nere premuto nuovamente l'interruttore della
tendina parasole per aprirla completamente
in automatico. Rilasciando l'interruttore, la
tendina parasole rimane parzialmente aperta
fino a quando non si preme di nuovo l'inter-
ruttore.
Chiusura della tendina parasole a regola-
zione elettrica — Azionamento continuo
Premere l'interruttore e rilasciarlo entro
mezzo secondo per consentire la chiusura
automatica della tendina parasole da qualun-
que posizione. Se il tetto apribile è comple-
tamente chiuso, il parasole si chiude comple-
tamente e si arresta automaticamente.
Questo tipo di chiusura è denominato "ad
azionamento continuo". Durante la chiusura
59

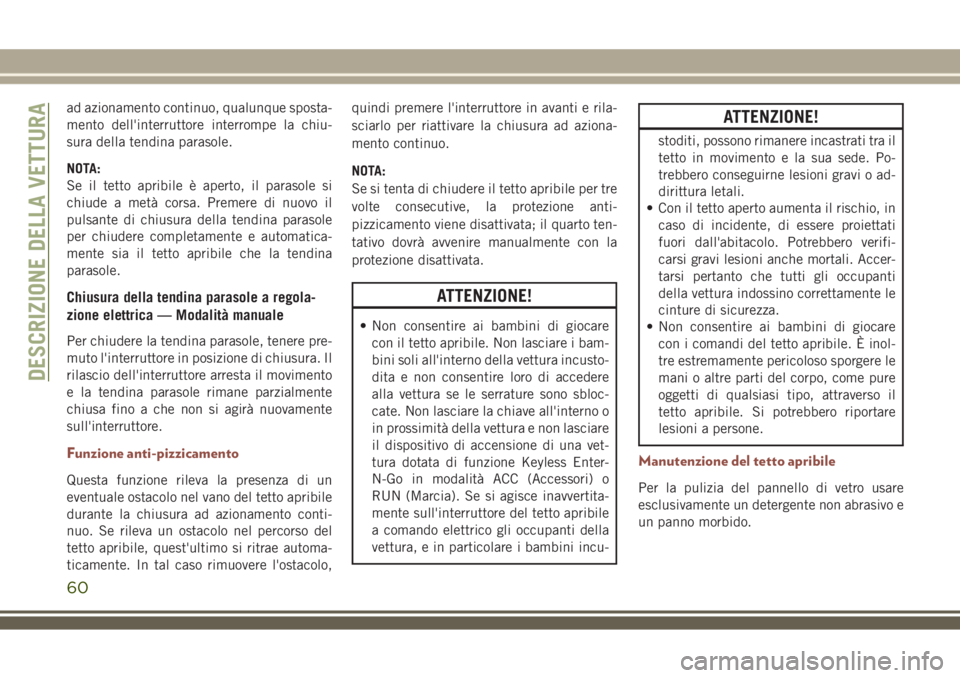

ad azionamento continuo, qualunque sposta-
mento dell'interruttore interrompe la chiu-
sura della tendina parasole.
NOTA:
Se il tetto apribile è aperto, il parasole si
chiude a metà corsa. Premere di nuovo il
pulsante di chiusura della tendina parasole
per chiudere completamente e automatica-
mente sia il tetto apribile che la tendina
parasole.
Chiusura della tendina parasole a regola-
zione elettrica — Modalità manuale
Per chiudere la tendina parasole, tenere pre-
muto l'interruttore in posizione di chiusura. Il
rilascio dell'interruttore arresta il movimento
e la tendina parasole rimane parzialmente
chiusa fino a che non si agirà nuovamente
sull'interruttore.
Funzione anti-pizzicamento
Questa funzione rileva la presenza di un
eventuale ostacolo nel vano del tetto apribile
durante la chiusura ad azionamento conti-
nuo. Se rileva un ostacolo nel percorso del
tetto apribile, quest'ultimo si ritrae automa-
ticamente. In tal caso rimuovere l'ostacolo,quindi premere l'interruttore in avanti e rila-
sciarlo per riattivare la chiusura ad aziona-
mento continuo.
NOTA:
Se si tenta di chiudere il tetto apribile per tre
volte consecutive, la protezione anti-
pizzicamento viene disattivata; il quarto ten-
tativo dovrà avvenire manualmente con la
protezione disattivata.
ATTENZIONE!
• Non consentire ai bambini di giocare
con il tetto apribile. Non lasciare i bam-
bini soli all'interno della vettura incusto-
dita e non consentire loro di accedere
alla vettura se le serrature sono sbloc-
cate. Non lasciare la chiave all'interno o
in prossimità della vettura e non lasciare
il dispositivo di accensione di una vet-
tura dotata di funzione Keyless Enter-
N-Go in modalità ACC (Accessori) o
RUN (Marcia). Se si agisce inavvertita-
mente sull'interruttore del tetto apribile
a comando elettrico gli occupanti della
vettura, e in particolare i bambini incu-
ATTENZIONE!
stoditi, possono rimanere incastrati tra il
tetto in movimento e la sua sede. Po-
trebbero conseguirne lesioni gravi o ad-
dirittura letali.
• Con il tetto aperto aumenta il rischio, in
caso di incidente, di essere proiettati
fuori dall'abitacolo. Potrebbero verifi-
carsi gravi lesioni anche mortali. Accer-
tarsi pertanto che tutti gli occupanti
della vettura indossino correttamente le
cinture di sicurezza.
• Non consentire ai bambini di giocare
con i comandi del tetto apribile. È inol-
tre estremamente pericoloso sporgere le
mani o altre parti del corpo, come pure
oggetti di qualsiasi tipo, attraverso il
tetto apribile. Si potrebbero riportare
lesioni a persone.
Manutenzione del tetto apribile
Per la pulizia del pannello di vetro usare
esclusivamente un detergente non abrasivo e
un panno morbido.
DESCRIZIONE DELLA VETTURA
60

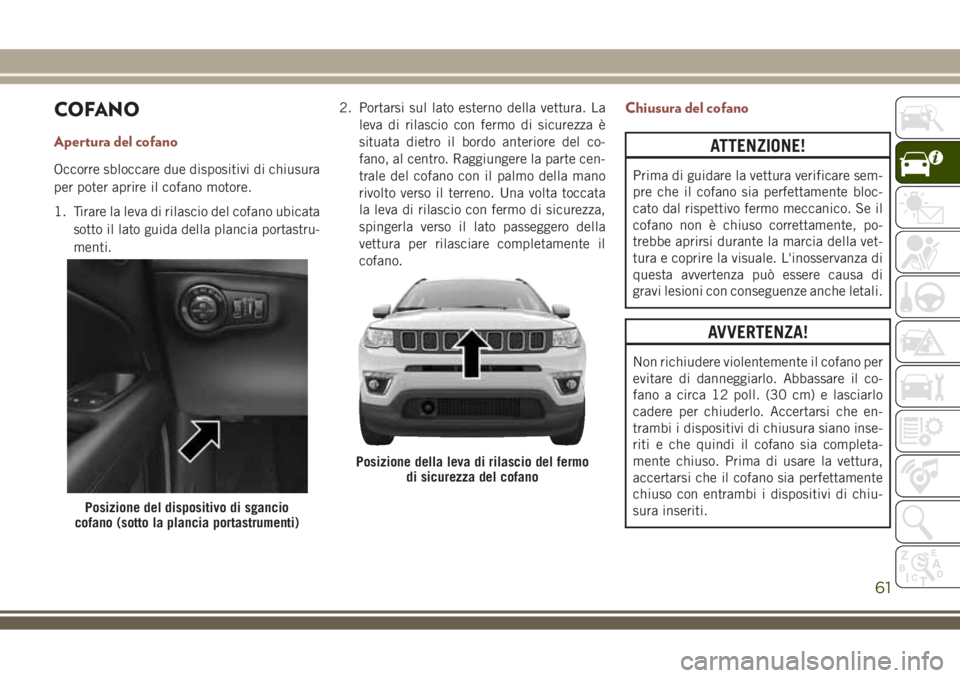

COFANO
Apertura del cofano
Occorre sbloccare due dispositivi di chiusura
per poter aprire il cofano motore.
1. Tirare la leva di rilascio del cofano ubicata
sotto il lato guida della plancia portastru-
menti.2. Portarsi sul lato esterno della vettura. La
leva di rilascio con fermo di sicurezza è
situata dietro il bordo anteriore del co-
fano, al centro. Raggiungere la parte cen-
trale del cofano con il palmo della mano
rivolto verso il terreno. Una volta toccata
la leva di rilascio con fermo di sicurezza,
spingerla verso il lato passeggero della
vettura per rilasciare completamente il
cofano.
Chiusura del cofano
ATTENZIONE!
Prima di guidare la vettura verificare sem-
pre che il cofano sia perfettamente bloc-
cato dal rispettivo fermo meccanico. Se il
cofano non è chiuso correttamente, po-
trebbe aprirsi durante la marcia della vet-
tura e coprire la visuale. L'inosservanza di
questa avvertenza può essere causa di
gravi lesioni con conseguenze anche letali.
AVVERTENZA!
Non richiudere violentemente il cofano per
evitare di danneggiarlo. Abbassare il co-
fano a circa 12 poll. (30 cm) e lasciarlo
cadere per chiuderlo. Accertarsi che en-
trambi i dispositivi di chiusura siano inse-
riti e che quindi il cofano sia completa-
mente chiuso. Prima di usare la vettura,
accertarsi che il cofano sia perfettamente
chiuso con entrambi i dispositivi di chiu-
sura inseriti.
Posizione del dispositivo di sgancio
cofano (sotto la plancia portastrumenti)
Posizione della leva di rilascio del fermo
di sicurezza del cofano
61

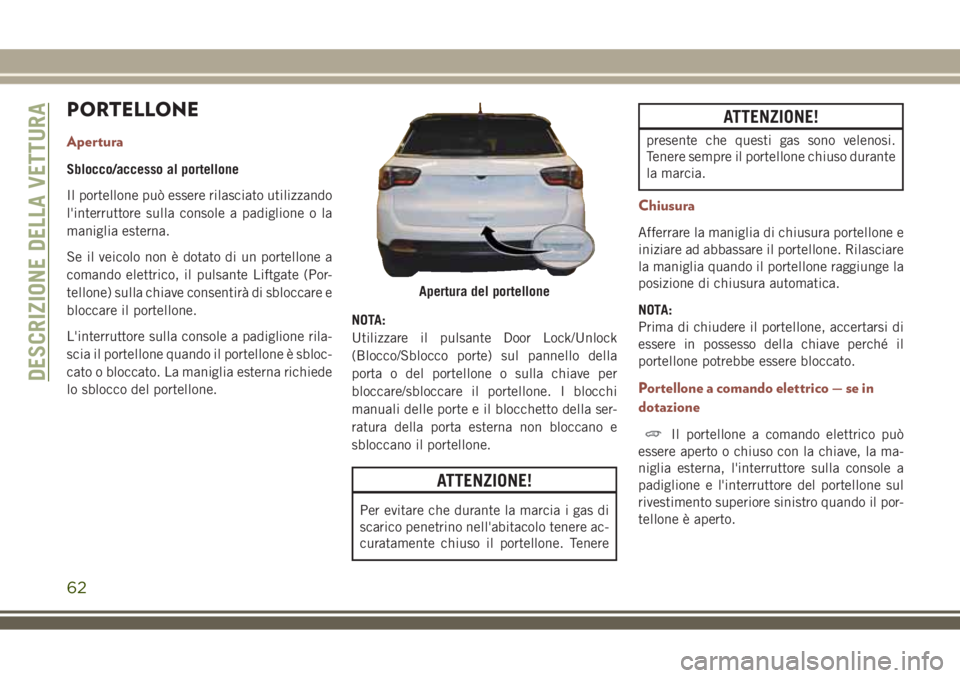

PORTELLONE
Apertura
Sblocco/accesso al portellone
Il portellone può essere rilasciato utilizzando
l'interruttore sulla console a padiglione o la
maniglia esterna.
Se il veicolo non è dotato di un portellone a
comando elettrico, il pulsante Liftgate (Por-
tellone) sulla chiave consentirà di sbloccare e
bloccare il portellone.
L'interruttore sulla console a padiglione rila-
scia il portellone quando il portellone è sbloc-
cato o bloccato. La maniglia esterna richiede
lo sblocco del portellone.NOTA:
Utilizzare il pulsante Door Lock/Unlock
(Blocco/Sblocco porte) sul pannello della
porta o del portellone o sulla chiave per
bloccare/sbloccare il portellone. I blocchi
manuali delle porte e il blocchetto della ser-
ratura della porta esterna non bloccano e
sbloccano il portellone.
ATTENZIONE!
Per evitare che durante la marcia i gas di
scarico penetrino nell'abitacolo tenere ac-
curatamente chiuso il portellone. Tenere
ATTENZIONE!
presente che questi gas sono velenosi.
Tenere sempre il portellone chiuso durante
la marcia.
Chiusura
Afferrare la maniglia di chiusura portellone e
iniziare ad abbassare il portellone. Rilasciare
la maniglia quando il portellone raggiunge la
posizione di chiusura automatica.
NOTA:
Prima di chiudere il portellone, accertarsi di
essere in possesso della chiave perché il
portellone potrebbe essere bloccato.
Portellone a comando elettrico — se in
dotazione
Il portellone a comando elettrico può
essere aperto o chiuso con la chiave, la ma-
niglia esterna, l'interruttore sulla console a
padiglione e l'interruttore del portellone sul
rivestimento superiore sinistro quando il por-
tellone è aperto.
Apertura del portellone
DESCRIZIONE DELLA VETTURA
62

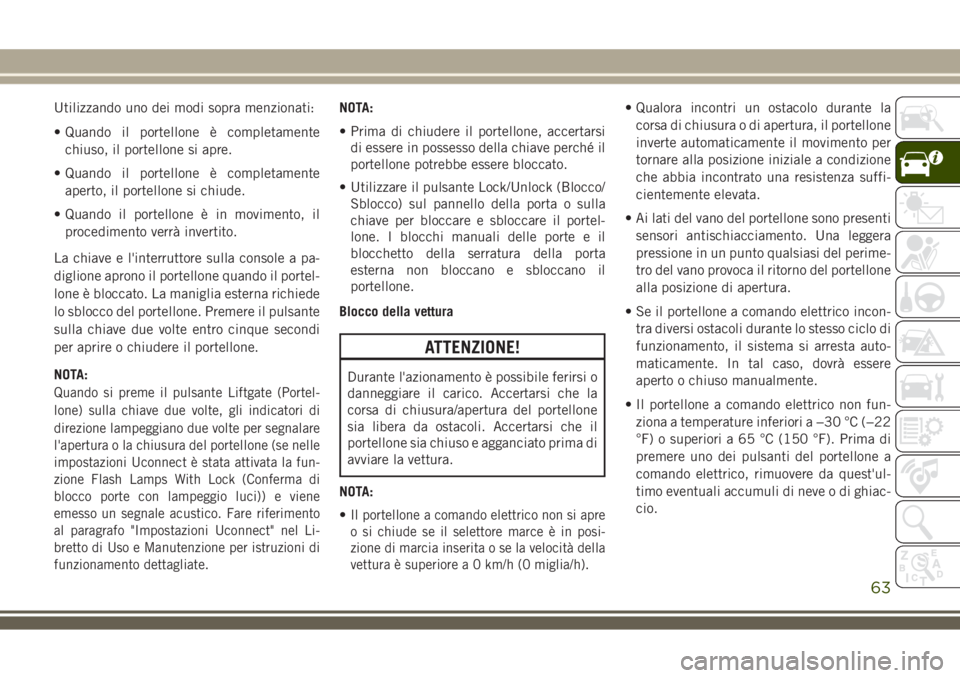

Utilizzando uno dei modi sopra menzionati:
• Quando il portellone è completamente
chiuso, il portellone si apre.
• Quando il portellone è completamente
aperto, il portellone si chiude.
• Quando il portellone è in movimento, il
procedimento verrà invertito.
La chiave e l'interruttore sulla console a pa-
diglione aprono il portellone quando il portel-
lone è bloccato. La maniglia esterna richiede
lo sblocco del portellone. Premere il pulsante
sulla chiave due volte entro cinque secondi
per aprire o chiudere il portellone.
NOTA:
Quando si preme il pulsante Liftgate (Portel-
lone) sulla chiave due volte, gli indicatori di
direzione lampeggiano due volte per segnalare
l'apertura o la chiusura del portellone (se nelle
impostazioni Uconnect è stata attivata la fun-
zione Flash Lamps With Lock (Conferma di
blocco porte con lampeggio luci)) e viene
emesso un segnale acustico. Fare riferimento
al paragrafo "Impostazioni Uconnect" nel Li-
bretto di Uso e Manutenzione per istruzioni di
funzionamento dettagliate.
NOTA:
• Prima di chiudere il portellone, accertarsi
di essere in possesso della chiave perché il
portellone potrebbe essere bloccato.
• Utilizzare il pulsante Lock/Unlock (Blocco/
Sblocco) sul pannello della porta o sulla
chiave per bloccare e sbloccare il portel-
lone. I blocchi manuali delle porte e il
blocchetto della serratura della porta
esterna non bloccano e sbloccano il
portellone.
Blocco della vettura
ATTENZIONE!
Durante l'azionamento è possibile ferirsi o
danneggiare il carico. Accertarsi che la
corsa di chiusura/apertura del portellone
sia libera da ostacoli. Accertarsi che il
portellone sia chiuso e agganciato prima di
avviare la vettura.
NOTA:
•
Il portellone a comando elettrico non si apre
o si chiude se il selettore marce è in posi-
zione di marcia inserita o se la velocità della
vettura è superiore a 0 km/h (0 miglia/h).
• Qualora incontri un ostacolo durante la
corsa di chiusura o di apertura, il portellone
inverte automaticamente il movimento per
tornare alla posizione iniziale a condizione
che abbia incontrato una resistenza suffi-
cientemente elevata.
• Ai lati del vano del portellone sono presenti
sensori antischiacciamento. Una leggera
pressione in un punto qualsiasi del perime-
tro del vano provoca il ritorno del portellone
alla posizione di apertura.
• Se il portellone a comando elettrico incon-
tra diversi ostacoli durante lo stesso ciclo di
funzionamento, il sistema si arresta auto-
maticamente. In tal caso, dovrà essere
aperto o chiuso manualmente.
• Il portellone a comando elettrico non fun-
ziona a temperature inferiori a −30 °C (−22
°F) o superiori a 65 °C (150 °F). Prima di
premere uno dei pulsanti del portellone a
comando elettrico, rimuovere da quest'ul-
timo eventuali accumuli di neve o di ghiac-
cio.
63

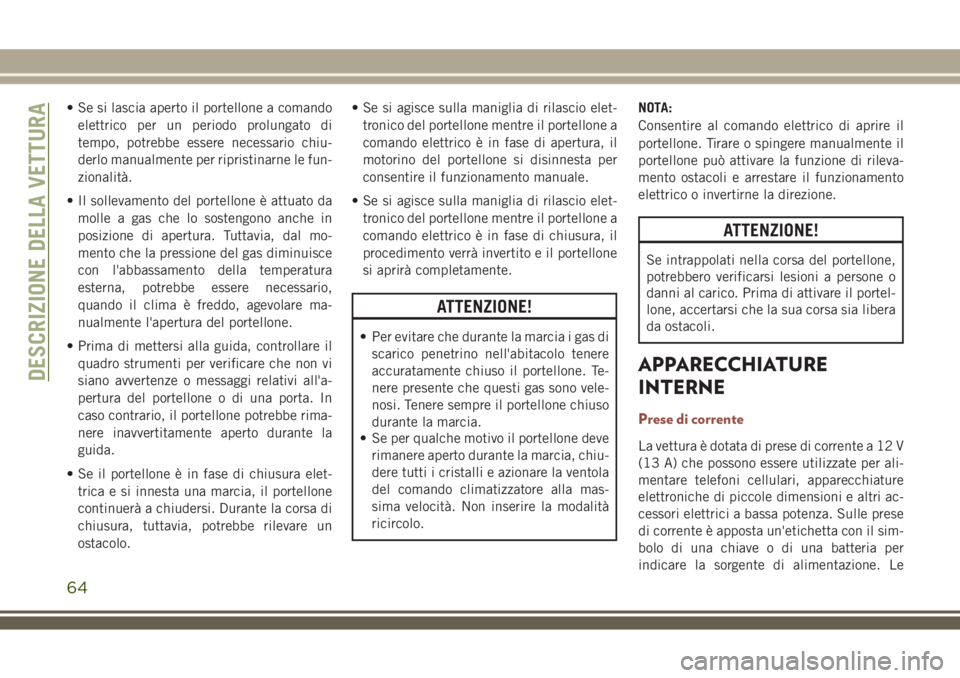

• Se si lascia aperto il portellone a comando
elettrico per un periodo prolungato di
tempo, potrebbe essere necessario chiu-
derlo manualmente per ripristinarne le fun-
zionalità.
• Il sollevamento del portellone è attuato da
molle a gas che lo sostengono anche in
posizione di apertura. Tuttavia, dal mo-
mento che la pressione del gas diminuisce
con l'abbassamento della temperatura
esterna, potrebbe essere necessario,
quando il clima è freddo, agevolare ma-
nualmente l'apertura del portellone.
• Prima di mettersi alla guida, controllare il
quadro strumenti per verificare che non vi
siano avvertenze o messaggi relativi all'a-
pertura del portellone o di una porta. In
caso contrario, il portellone potrebbe rima-
nere inavvertitamente aperto durante la
guida.
• Se il portellone è in fase di chiusura elet-
trica e si innesta una marcia, il portellone
continuerà a chiudersi. Durante la corsa di
chiusura, tuttavia, potrebbe rilevare un
ostacolo.• Se si agisce sulla maniglia di rilascio elet-
tronico del portellone mentre il portellone a
comando elettrico è in fase di apertura, il
motorino del portellone si disinnesta per
consentire il funzionamento manuale.
• Se si agisce sulla maniglia di rilascio elet-
tronico del portellone mentre il portellone a
comando elettrico è in fase di chiusura, il
procedimento verrà invertito e il portellone
si aprirà completamente.
ATTENZIONE!
• Per evitare che durante la marcia i gas di
scarico penetrino nell'abitacolo tenere
accuratamente chiuso il portellone. Te-
nere presente che questi gas sono vele-
nosi. Tenere sempre il portellone chiuso
durante la marcia.
• Se per qualche motivo il portellone deve
rimanere aperto durante la marcia, chiu-
dere tutti i cristalli e azionare la ventola
del comando climatizzatore alla mas-
sima velocità. Non inserire la modalità
ricircolo.NOTA:
Consentire al comando elettrico di aprire il
portellone. Tirare o spingere manualmente il
portellone può attivare la funzione di rileva-
mento ostacoli e arrestare il funzionamento
elettrico o invertirne la direzione.
ATTENZIONE!
Se intrappolati nella corsa del portellone,
potrebbero verificarsi lesioni a persone o
danni al carico. Prima di attivare il portel-
lone, accertarsi che la sua corsa sia libera
da ostacoli.
APPARECCHIATURE
INTERNE
Prese di corrente
La vettura è dotata di prese di corrente a 12 V
(13 A) che possono essere utilizzate per ali-
mentare telefoni cellulari, apparecchiature
elettroniche di piccole dimensioni e altri ac-
cessori elettrici a bassa potenza. Sulle prese
di corrente è apposta un'etichetta con il sim-
bolo di una chiave o di una batteria per
indicare la sorgente di alimentazione. Le
DESCRIZIONE DELLA VETTURA
64

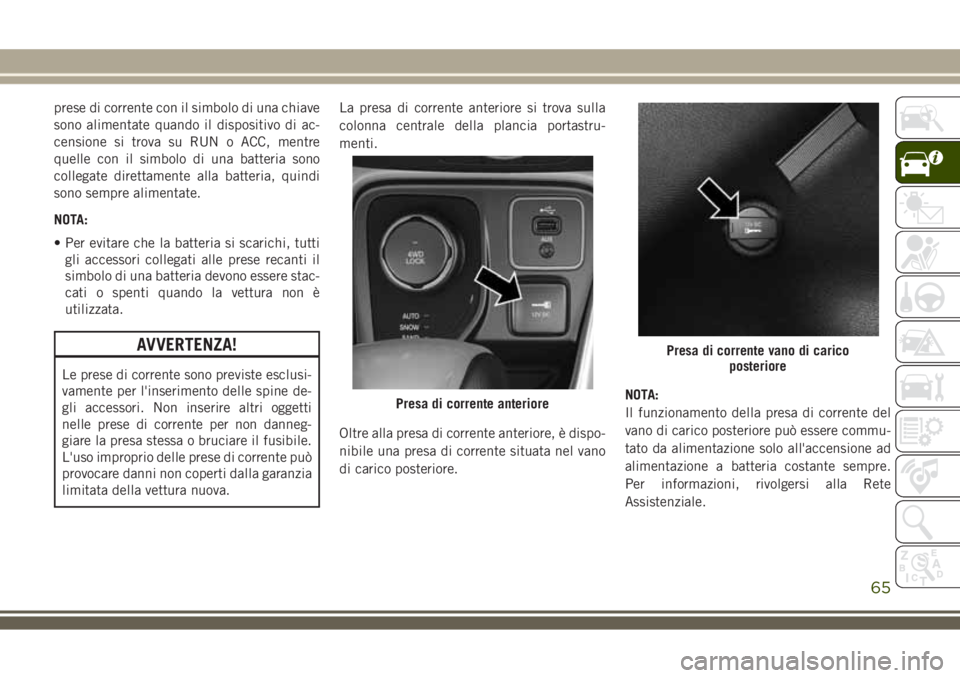

prese di corrente con il simbolo di una chiave
sono alimentate quando il dispositivo di ac-
censione si trova su RUN o ACC, mentre
quelle con il simbolo di una batteria sono
collegate direttamente alla batteria, quindi
sono sempre alimentate.
NOTA:
• Per evitare che la batteria si scarichi, tutti
gli accessori collegati alle prese recanti il
simbolo di una batteria devono essere stac-
cati o spenti quando la vettura non è
utilizzata.
AVVERTENZA!
Le prese di corrente sono previste esclusi-
vamente per l'inserimento delle spine de-
gli accessori. Non inserire altri oggetti
nelle prese di corrente per non danneg-
giare la presa stessa o bruciare il fusibile.
L'uso improprio delle prese di corrente può
provocare danni non coperti dalla garanzia
limitata della vettura nuova.La presa di corrente anteriore si trova sulla
colonna centrale della plancia portastru-
menti.
Oltre alla presa di corrente anteriore, è dispo-
nibile una presa di corrente situata nel vano
di carico posteriore.NOTA:
Il funzionamento della presa di corrente del
vano di carico posteriore può essere commu-
tato da alimentazione solo all'accensione ad
alimentazione a batteria costante sempre.
Per informazioni, rivolgersi alla Rete
Assistenziale.
Presa di corrente anteriore
Presa di corrente vano di carico
posteriore
65

ATTENZIONE!
Per evitare lesioni gravi o letali:
• Solo i dispositivi progettati per l'uso in
questo tipo di presa devono essere inse-
riti in una presa a 12 V.
• Non toccare la presa di corrente con le
mani bagnate.
• Chiudere lo sportello quando non è in
uso e mentre si guida la vettura.
• L'errata manipolazione della presa può
causare scosse elettriche e guasti.
AVVERTENZA!
• Molti accessori che possono essere col-
legati alla presa assorbono corrente
dalla batteria anche se non vengono uti-
lizzati (ad esempio, telefoni cellulari,
ecc.). Se lasciati inseriti troppo a lungo
potrebbero scaricare la batteria con con-
seguente riduzione della durata di que-
st'ultima e/o impossibilità di avviare il
motore.
AVVERTENZA!
• Determinati accessori che assorbono
molta corrente (ad esempio, refrigera-
tori, aspirapolveri, luci, ecc.) possono
provocare il deterioramento della batte-
ria ancora più rapidamente. Usarli
quindi in modo intermittente e con la
massima cautela.
• Dopo l'uso di accessori ad alto assorbi-
mento, o dopo lunghi periodi di inattività
della vettura (con gli accessori lasciati
collegati alla presa), usare la vettura per
un tempo sufficientemente lungo da
consentire all'alternatore di ricaricare la
batteria.
Invertitore di alimentazione – se in
dotazione
Sul retro del tunnel centrale è disponibile
una presa per invertitore di alimentazione da
230 V per convertire la corrente CC in cor-
rente CA. Questa presa di corrente può ali-
mentare telefoni cellulari, dispositivi elettro-
nici e altri apparecchi a potenza ridotta.
Posizione dell'invertitore di alimentazione
DESCRIZIONE DELLA VETTURA
66

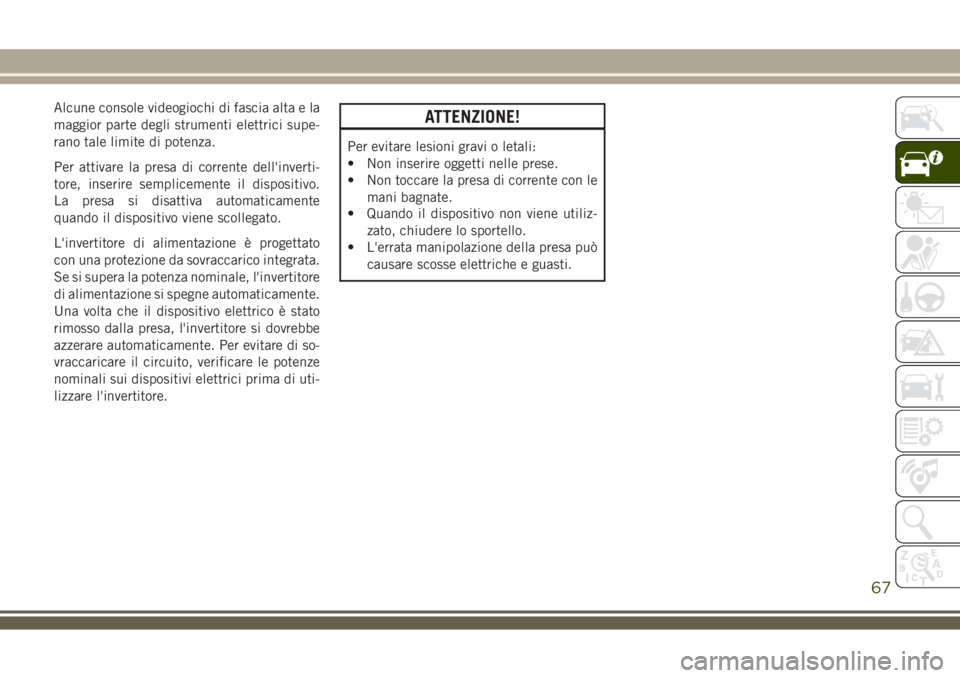

Alcune console videogiochi di fascia alta e la
maggior parte degli strumenti elettrici supe-
rano tale limite di potenza.
Per attivare la presa di corrente dell'inverti-
tore, inserire semplicemente il dispositivo.
La presa si disattiva automaticamente
quando il dispositivo viene scollegato.
L'invertitore di alimentazione è progettato
con una protezione da sovraccarico integrata.
Se si supera la potenza nominale, l'invertitore
di alimentazione si spegne automaticamente.
Una volta che il dispositivo elettrico è stato
rimosso dalla presa, l'invertitore si dovrebbe
azzerare automaticamente. Per evitare di so-
vraccaricare il circuito, verificare le potenze
nominali sui dispositivi elettrici prima di uti-
lizzare l'invertitore.ATTENZIONE!
Per evitare lesioni gravi o letali:
• Non inserire oggetti nelle prese.
• Non toccare la presa di corrente con le
mani bagnate.
• Quando il dispositivo non viene utiliz-
zato, chiudere lo sportello.
• L'errata manipolazione della presa può
causare scosse elettriche e guasti.
67

68
