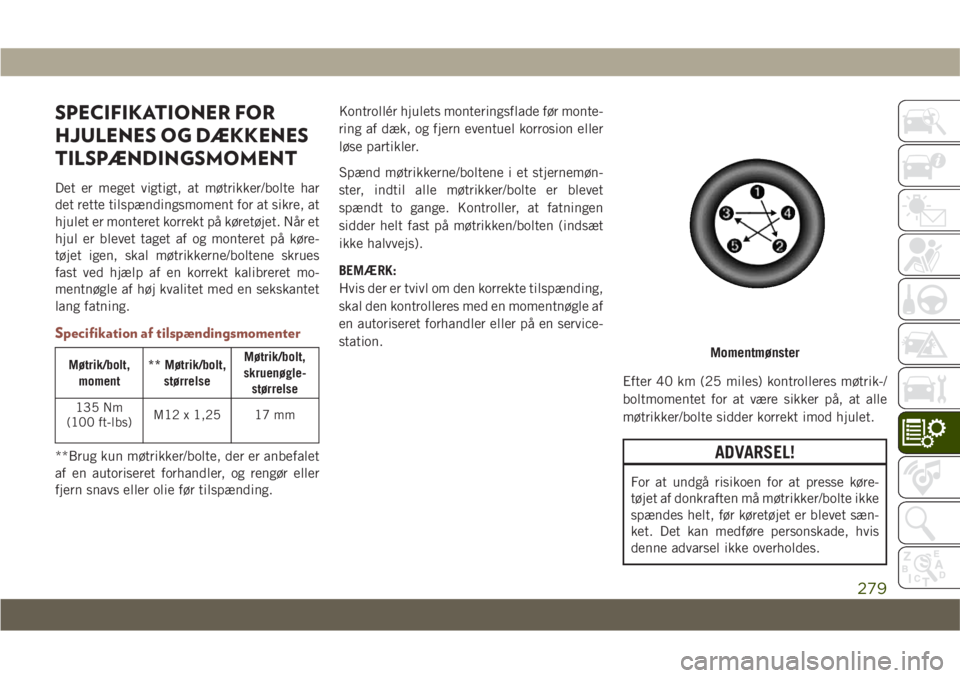

SPECIFIKATIONER FOR
HJULENES OG DÆKKENES
TILSPÆNDINGSMOMENT
Det er meget vigtigt, at møtrikker/bolte har
det rette tilspændingsmoment for at sikre, at
hjulet er monteret korrekt på køretøjet. Når et
hjul er blevet taget af og monteret på køre-
tøjet igen, skal møtrikkerne/boltene skrues
fast ved hjælp af en korrekt kalibreret mo-
mentnøgle af høj kvalitet med en sekskantet
lang fatning.
Specifikation af tilspændingsmomenter
Møtrik/bolt,moment ** Møtrik/bolt,
størrelse Møtrik/bolt,
skruenøgle- størrelse
135 Nm
(100 ft-lbs) M12 x 1,25 17 mm
**Brug kun møtrikker/bolte, der er anbefalet
af en autoriseret forhandler, og rengør eller
fjern snavs eller olie før tilspænding. Kontrollér hjulets monteringsflade før monte-
ring af dæk, og fjern eventuel korrosion eller
løse partikler.
Spænd møtrikkerne/boltene i et stjernemøn-
ster, indtil alle møtrikker/bolte er blevet
spændt to gange. Kontroller, at fatningen
sidder helt fast på møtrikken/bolten (indsæt
ikke halvvejs).
BEMÆRK:
Hvis der er tvivl om den korrekte tilspænding,
skal den kontrolleres med en momentnøgle af
en autoriseret forhandler eller på en service-
station.
Efter 40 km (25 miles) kontrolleres møtrik-/
boltmomentet for at være sikker på, at alle
møtrikker/bolte sidder korrekt imod hjulet.ADVARSEL!
For at undgå risikoen for at presse køre-
tøjet af donkraften må møtrikker/bolte ikke
spændes helt, før køretøjet er blevet sæn-
ket. Det kan medføre personskade, hvis
denne advarsel ikke overholdes.
Momentmønster
279

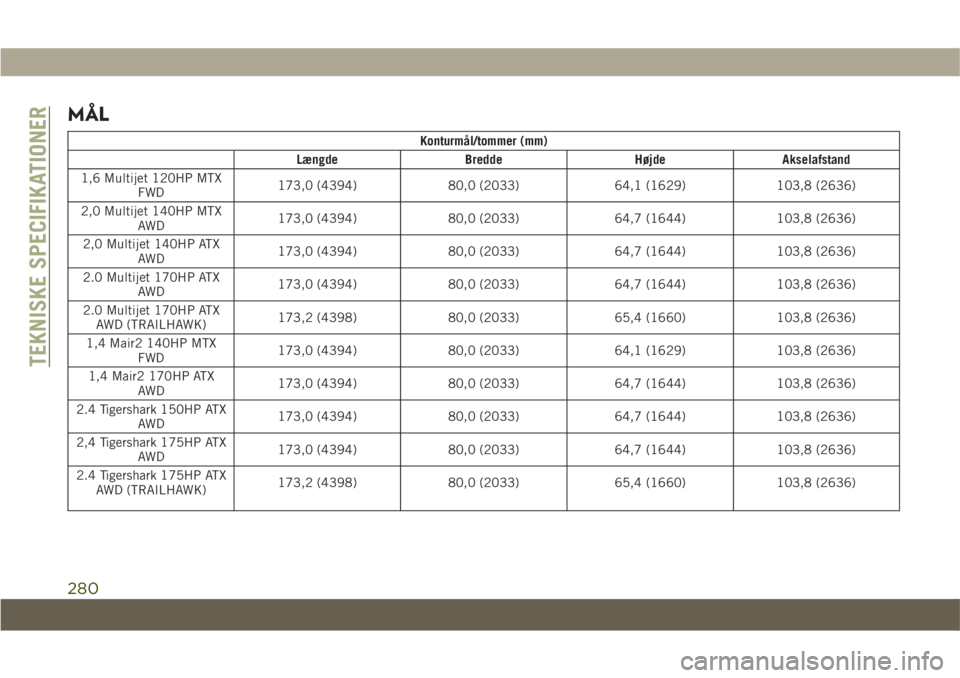

MÃ…L
Konturmål/tommer (mm)
Længde Bredde Højde Akselafstand
1,6 Multijet 120HP MTX FWD 173,0 (4394) 80,0 (2033) 64,1 (1629) 103,8 (2636)
2,0 Multijet 140HP MTX AWD 173,0 (4394) 80,0 (2033) 64,7 (1644) 103,8 (2636)
2,0 Multijet 140HP ATX AWD 173,0 (4394) 80,0 (2033) 64,7 (1644) 103,8 (2636)
2.0 Multijet 170HP ATX AWD 173,0 (4394) 80,0 (2033) 64,7 (1644) 103,8 (2636)
2.0 Multijet 170HP ATX AWD (TRAILHAWK) 173,2 (4398) 80,0 (2033) 65,4 (1660) 103,8 (2636)
1,4 Mair2 140HP MTX FWD 173,0 (4394) 80,0 (2033) 64,1 (1629) 103,8 (2636)
1,4 Mair2 170HP ATX AWD 173,0 (4394) 80,0 (2033) 64,7 (1644) 103,8 (2636)
2.4 Tigershark 150HP ATX AWD 173,0 (4394) 80,0 (2033) 64,7 (1644) 103,8 (2636)
2,4 Tigershark 175HP ATX AWD 173,0 (4394) 80,0 (2033) 64,7 (1644) 103,8 (2636)
2.4 Tigershark 175HP ATX AWD (TRAILHAWK) 173,2 (4398) 80,0 (2033) 65,4 (1660) 103,8 (2636)
TEKNISKE SPECIFIKATIONER
280

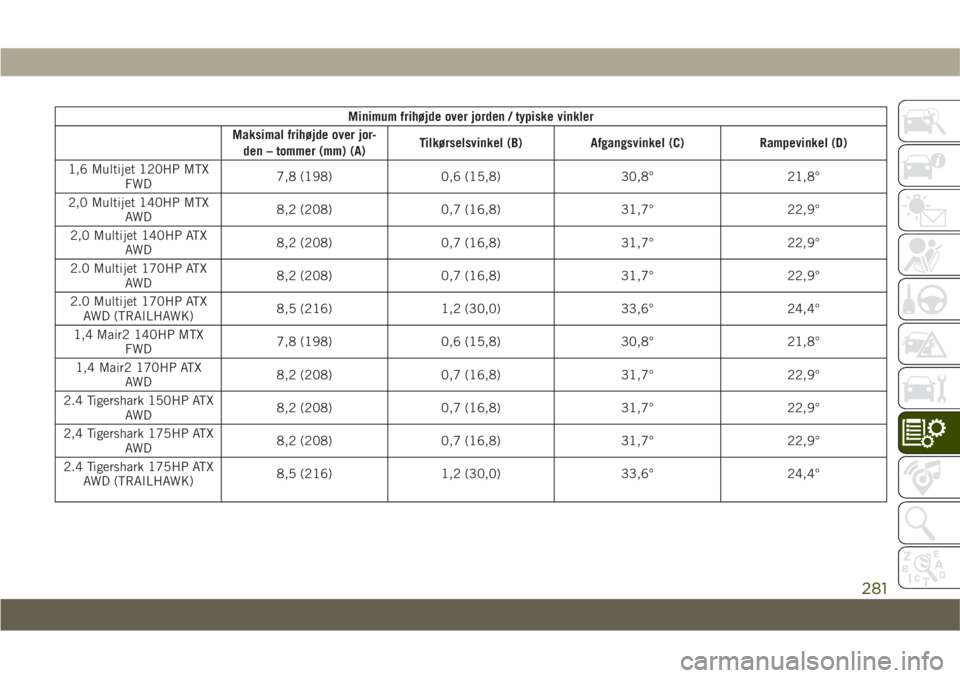

Minimum frihøjde over jorden / typiske vinkler
Maksimal frihøjde over jor- den – tommer (mm) (A) Tilkørselsvinkel (B) Afgangsvinkel (C) Rampevinkel (D)
1,6 Multijet 120HP MTX FWD 7,8 (198) 0,6 (15,8) 30,8° 21,8°
2,0 Multijet 140HP MTX AWD 8,2 (208) 0,7 (16,8) 31,7° 22,9°
2,0 Multijet 140HP ATX AWD 8,2 (208) 0,7 (16,8) 31,7° 22,9°
2.0 Multijet 170HP ATX AWD 8,2 (208) 0,7 (16,8) 31,7° 22,9°
2.0 Multijet 170HP ATX AWD (TRAILHAWK) 8,5 (216) 1,2 (30,0) 33,6° 24,4°
1,4 Mair2 140HP MTX FWD 7,8 (198) 0,6 (15,8) 30,8° 21,8°
1,4 Mair2 170HP ATX AWD 8,2 (208) 0,7 (16,8) 31,7° 22,9°
2.4 Tigershark 150HP ATX AWD 8,2 (208) 0,7 (16,8) 31,7° 22,9°
2,4 Tigershark 175HP ATX AWD 8,2 (208) 0,7 (16,8) 31,7° 22,9°
2.4 Tigershark 175HP ATX AWD (TRAILHAWK) 8,5 (216) 1,2 (30,0) 33,6° 24,4°
281

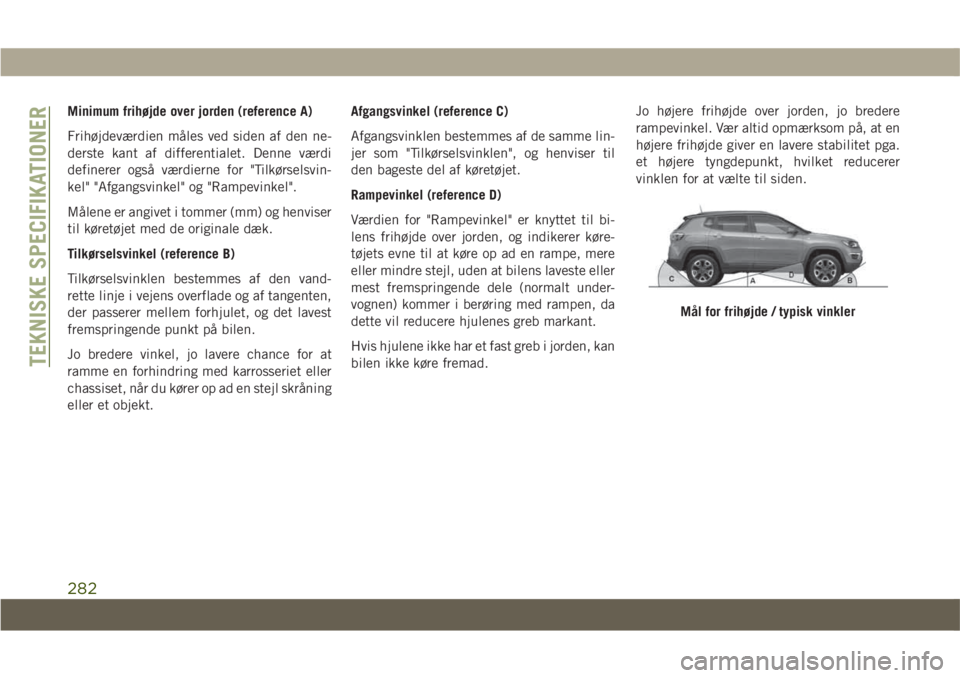

Minimum frihøjde over jorden (reference A)
Frihøjdeværdien måles ved siden af den ne-
derste kant af differentialet. Denne værdi
definerer også værdierne for "Tilkørselsvin-
kel" "Afgangsvinkel" og "Rampevinkel".
MÃ¥lene er angivet i tommer (mm) og henviser
til køretøjet med de originale dæk.
Tilkørselsvinkel (reference B)
Tilkørselsvinklen bestemmes af den vand-
rette linje i vejens overflade og af tangenten,
der passerer mellem forhjulet, og det lavest
fremspringende punkt på bilen.
Jo bredere vinkel, jo lavere chance for at
ramme en forhindring med karrosseriet eller
chassiset, når du kører op ad en stejl skråning
eller et objekt.Afgangsvinkel (reference C)
Afgangsvinklen bestemmes af de samme lin-
jer som "Tilkørselsvinklen", og henviser til
den bageste del af køretøjet.
Rampevinkel (reference D)
Værdien for "Rampevinkel" er knyttet til bi-
lens frihøjde over jorden, og indikerer køre-
tøjets evne til at køre op ad en rampe, mere
eller mindre stejl, uden at bilens laveste eller
mest fremspringende dele (normalt under-
vognen) kommer i berøring med rampen, da
dette vil reducere hjulenes greb markant.
Hvis hjulene ikke har et fast greb i jorden, kan
bilen ikke køre fremad.
Jo højere frihøjde over jorden, jo bredere
rampevinkel. Vær altid opmærksom på, at en
højere frihøjde giver en lavere stabilitet pga.
et højere tyngdepunkt, hvilket reducerer
vinklen for at vælte til siden.
Mål for frihøjde / typisk vinkler
TEKNISKE SPECIFIKATIONER
282

HJUL
Hjul og dækFælgstørrelseDækstørrelseDæktryk psi (bar) Reservehjul
Sportsmodel 16 x 6,5 ET40215/65 R16 98H -
3-SÆSON 35 (2,41) Forreste
32 (2,21) Bageste
T165/80 D17* (kompakt) -225/60 R17 99H*
(fuld størrelse, midlertidig brug med hastighedsbe- grænsning)
Longitude-model
16 x 6,5 ET40
215/65 R16 98H -
3-SÆSON 35 (2,41) Forreste
32 (2,21) Bageste
17 x 7,0 ET40 225/60 R17 99H -
3-SÆSON 35 (2,41) Forreste
32 (2,21) Bageste
Begrænset model 17 x 7,0 ET40
225/60 R17 99H -
3-SÆSON 35 (2,41) Forreste
32 (2,21) Bageste
18 x 7,0 ET40 225/55 R18 98H -
3-SÆSON 35 (2,41) Forreste
32 (2,21) Bageste
19 x 7,5 ET40 235/45 R19 95H -
3-SÆSON 35 (2,41) Forreste
32 (2,21) Bageste
Trailhawk-model 17 x 6,5 ET40225/60 R17 99H -
HELÃ…RS 35 (2,41) Forreste
32 (2,21) Bageste 225/60 R17
(fuld størrelse)
Night Eagle-model 18 x 7,0 ET40225/55 R18 98H -
3-SÆSON 35 (2,41) Forreste
32 (2,21) Bageste T165/80 D17* (kompakt) -
225/60 R17 99H*
(fuld størrelse, midlertidig brug med hastighedsbe- grænsning)
* Ekstraudstyr
283

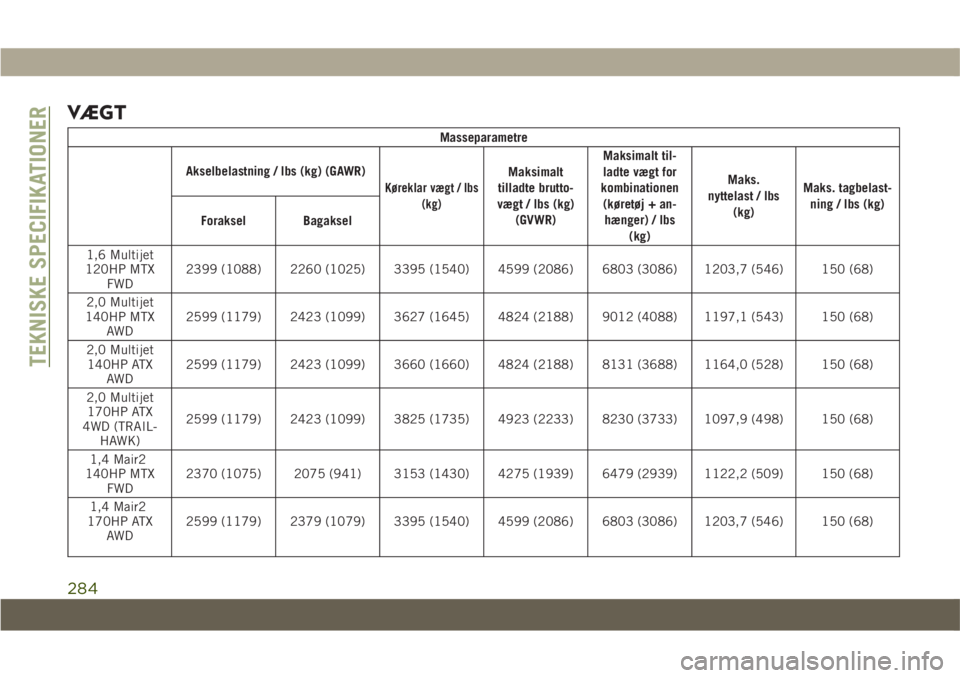

VÆG T
Masseparametre
Akselbelastning / lbs (kg) (GAWR)
Køreklar vægt / lbs (kg)Maksimalt
tilladte brutto-
vægt / lbs (kg) (GVWR) Maksimalt til-
ladte vægt for
kombinationen (køretøj + an-hænger) / lbs (kg) Maks.
nyttelast / lbs (kg) Maks. tagbelast-
ning / lbs (kg)
Foraksel Bagaksel
1,6 Multijet
120HP MTX FWD 2399 (1088) 2260 (1025) 3395 (1540) 4599 (2086) 6803 (3086) 1203,7 (546) 150 (68)
2,0 Multijet
140HP MTX AWD 2599 (1179) 2423 (1099) 3627 (1645) 4824 (2188) 9012 (4088) 1197,1 (543) 150 (68)
2,0 Multijet 140HP ATX AWD 2599 (1179) 2423 (1099) 3660 (1660) 4824 (2188) 8131 (3688) 1164,0 (528) 150 (68)
2,0 Multijet 170HP ATX
4WD (TRAIL- HAWK) 2599 (1179) 2423 (1099) 3825 (1735) 4923 (2233) 8230 (3733) 1097,9 (498) 150 (68)
1,4 Mair2
140HP MTX FWD 2370 (1075) 2075 (941) 3153 (1430) 4275 (1939) 6479 (2939) 1122,2 (509) 150 (68)
1,4 Mair2
170HP ATX AWD 2599 (1179) 2379 (1079) 3395 (1540) 4599 (2086) 6803 (3086) 1203,7 (546) 150 (68)
TEKNISKE SPECIFIKATIONER
284

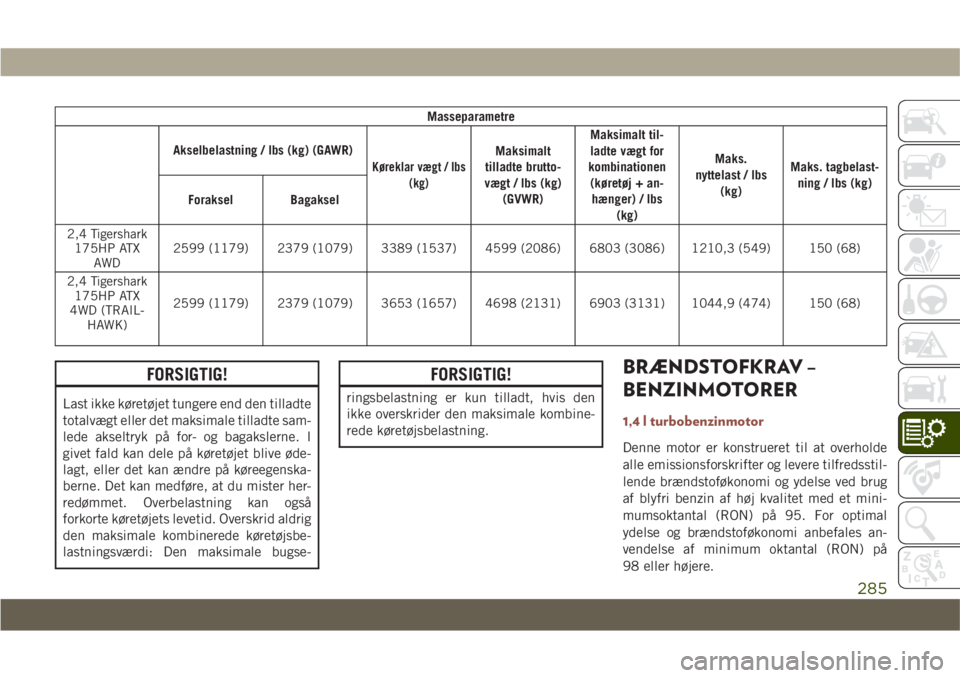

Masseparametre
Akselbelastning / lbs (kg) (GAWR)
Køreklar vægt / lbs (kg)Maksimalt
tilladte brutto-
vægt / lbs (kg) (GVWR) Maksimalt til-
ladte vægt for
kombinationen (køretøj + an-hænger) / lbs (kg) Maks.
nyttelast / lbs (kg) Maks. tagbelast-
ning / lbs (kg)
Foraksel Bagaksel
2,4 Tigershark 175HP ATX AWD 2599 (1179) 2379 (1079) 3389 (1537) 4599 (2086) 6803 (3086) 1210,3 (549) 150 (68)
2,4 Tigershark 175HP ATX
4WD (TRAIL- HAWK) 2599 (1179) 2379 (1079) 3653 (1657) 4698 (2131) 6903 (3131) 1044,9 (474) 150 (68)
FORSIGTIG!
Last ikke køretøjet tungere end den tilladte
totalvægt eller det maksimale tilladte sam-
lede akseltryk på for- og bagakslerne. I
givet fald kan dele på køretøjet blive øde-
lagt, eller det kan ændre på køreegenska-
berne. Det kan medføre, at du mister her-
redømmet. Overbelastning kan også
forkorte køretøjets levetid. Overskrid aldrig
den maksimale kombinerede køretøjsbe-
lastningsværdi: Den maksimale bugse-
FORSIGTIG!
ringsbelastning er kun tilladt, hvis den
ikke overskrider den maksimale kombine-
rede køretøjsbelastning.
BRÆNDSTOFKRAV –
BENZINMOTORER
1,4 l turbobenzinmotor
Denne motor er konstrueret til at overholde
alle emissionsforskrifter og levere tilfredsstil-
lende brændstoføkonomi og ydelse ved brug
af blyfri benzin af høj kvalitet med et mini-
mumsoktantal (RON) på 95. For optimal
ydelse og brændstoføkonomi anbefales an-
vendelse af minimum oktantal (RON) på
98 eller højere.
285

Let tændingsbanken ved lave motoromdrej-
ningshastigheder er ikke skadelig for mo-
toren. Men fortsat tung tændingsbanken ved
høje hastigheder kan medføre beskadigelse,
og det er nødvendigt med øjeblikkelig ser-
vice. Benzin i dårlig kvalitet kan medføre
problemer som f.eks. hård start, motor-
standsning og hakkende kørsel. Hvis du stø-
der på disse problemer, kan du prøve et andet
benzinmærke, inden køretøjet indleveres til
service.
Benzin i dårlig kvalitet kan medføre proble-
mer som f.eks. hård start, motorstandsning
og hakkende kørsel. Hvis du støder på disse
problemer, kan du prøve et andet benzin-
mærke, inden køretøjet indleveres til service.
2,4 l benzinmotor
Denne motor er konstrueret til at overholde
alle emissionsforskrifter og levere fremra-
gende brændstoføkonomi og ydelse ved brug
af blyfri benzin af høj kvalitet med et mini-
mumsoktantal (RON) på 91.
Let tændingsbanken ved lave motoromdrej-
ningshastigheder er ikke skadelig for mo-
toren. Men fortsat tung tændingsbanken vedhøje hastigheder kan medføre beskadigelse,
og det er nødvendigt med øjeblikkelig ser-
vice. Benzin i dårlig kvalitet kan medføre
problemer som f.eks. hård start, motor-
standsning og hakkende kørsel. Hvis du stø-
der på disse problemer, kan du prøve et andet
benzinmærke, inden køretøjet indleveres til
service.
Benzin i dårlig kvalitet kan medføre proble-
mer som f.eks. hård start, motorstandsning
og hakkende kørsel. Hvis du støder på disse
problemer, kan du prøve et andet benzin-
mærke, inden køretøjet indleveres til service.
Ethanol
Producenten anbefaler, at køretøjet bruges
med brændstof, som ikke indeholder mere
end 10 % ethanol. Køb af brændstof fra en
pålidelig leverandør kan reducere risikoen for
at overskride denne 10 % grænse og/eller
bruge brændstof med unormale egenskaber.
FORSIGTIG!
Brug af brændstof med et højere ethanol-
indhold end 10 % kan medføre motorfejl,
FORSIGTIG!
start- og kørevanskeligheder samt materia-
lenedbrydning. Disse negative effekter kan
medføre permanent beskadigelse af køre-
tøjet.
Materialer tilsat brændstof
Vilkårlig brug af rensemidler til brændstofsy-
stemer bør undgås. Mange af disse materia-
ler, der er beregnet til fjernelse af gummi og
lak, kan indeholde aktive opløsningsmidler
eller tilsvarende ingredienser. Disse kan være
skadelige for brændstofsystemets paknings-
og membranmaterialer.
Brændstofikonidentifikation overholder
EN16942
Følgende symboler gør det nemmere at gen-
kende den rigtige type brændstof, der skal
bruges på dit køretøj. Inden du går videre
med påfyldningen, skal du kontrollere sym-
bolerne, der sidder på indersiden af tank-
dækslet (hvis monteret) og sammenligne
dem med symbolet på brændstofpumpen
(hvis monteret).
TEKNISKE SPECIFIKATIONER
286

BrændstofikonerBetydning
E5Blyfri benzin, der indeholder op til 2,7 % (m/m) ilt og med et maksimalt ethanolindhold på 5,0 % (V/V). Brændstof, der
overholder
EN228.
E10Blyfri benzin, der indeholder op til 3,7 % (m/m) ilt og med et maksimalt ethanolindhold på 10,0 % ( V/V). Brændstof, der
overholder EN228.
Komprimeret naturgas og biometan til motorbrug. Brændstof, der overholder EN16723
Flydende oliegas (LPG) til motorbrug. Brændstof, der overholderEN589
287

BrændstofikonerBetydning
Dieselbrændstof, der indeholder op til7%(
V/V) fedtsyremethylester (FAME). Brændstof, der overholder EN590
Dieselbrændstof, der indeholder op til 10 % (V/V) fedtsyremethylester (FAME). Brændstof, der overholder EN16734.
Forholdsregler for brændstofsystem
FORSIGTIG!
Følg disse retningslinjer for at opretholde
køretøjets ydelse:
• Brug af blyholdig benzin er forbudt ved
lov. Brug af blyholdig benzin kan for-
ringe motorydelsen og beskadige emis-
sionskontrolsystemet.
• En forkert indstillet motor, eller visse
brændstof- eller tændingsfejl, kan få ka-
FORSIGTIG!
talysatoren til at blive overophedet. Hvis
du bemærker, at der lugter brændt eller
kan ses let røg, kan motoren være ind-
stillet forkert eller fejlbehæftet og kræve
øjeblikkelig service. Kontakt en autori-
seret forhandler med henblik på service.
• Brugen af brændstofadditiver, der nu
sælges som oktanforøgere, anbefales
ikke. De fleste af disse produkter inde-
holder store koncentrationer af metanol.
FORSIGTIG!
Skade på brændstofsystemet eller pro-
blemer med køretøjets ydelse som følge
af brugen af sådanne brændstoffer eller
additiver er ikke producentens ansvar og
kan annullere eller ikke være dækket af
garantien på det nye køretøj.
BEMÆRK:
Forsætlig manipulation af emissionskontrol-
systemer kan medføre retsforfølgelse.TEKNISKE SPECIFIKATIONER
288
