Gniazdo Bezpiecznik płaski Opis
F50 Brązowy 7,5 AKontroler układu bezpieczeństwa
(*)
F51 Brązowy 7,5 AElektroniczna klimatyzacja, układ klasyfikacji zajętych siedzeń, kamera cofania,
klimatyzacja, regulacja poziomu świateł, system terrain select, podgrzewana tylna
szyba, gniazdo haka holowania przyczep, system ostrzegania o niezamierzonej
zmianie pasa
(*)
F53 Brązowy 7,5 AModuł bezkluczykowego zapłonu, elektroniczny hamulec postojowy, hub RF, de-
ska rozdzielcza
(*)
F94 Niebieski 15 A Regulacja fotela kierowcy na wysokości bioder, gniazda zasilania
Moduł bezpieczników przestrzeni
bagażowej z tyłu/moduł rozdzielczy
przekaźników
Aby uzyskać dostęp do bezpieczników,
ściągnąć pokrywę dostępu z lewego panelu
przestrzeni bagażowej z tyłu.Bezpieczniki mogą być zamknięte w dwóch
modułach. Moduł nr 1 znajduje się bliżej tyłu
samochodu, a moduł nr 2 (jeżeli pojazd jest
wyposażony w hak do holowania przyczep)
bliżej przodu samochodu.UWAGA:
Bezpieczniki systemów bezpieczeństwa
(oznaczone symbolem *) mogą być serwiso-
wane wyłącznie przez autoryzowanego de-
alera.
Moduł nr 1
Gniazdo Minibezpiecznik Opis
F1 Zielony 30 A Falownik
(*)
F2 Zielony 30 A Fotel z pamięcią ustawień
F3 Żółty 20 A Szyberdach – zależnie od wyposażenia
239

Gniazdo Minibezpiecznik Opis
F4 Zielony 30 A Regulacja elektryczna siedzenia (po stronie pasażera)
F5 Zielony 30 A Regulacja elektryczna siedzenia (po stronie kierowcy)
F6 Brązowy 7,5 A
Regulacja elektryczna podparcia odcinka lędźwiowego (elektryczna regulacja siedzeń)
F7 Niebieski 15 A Podgrzewana kierownica / Wentylowane siedzenia
F8 Żółty 20 A Heated Seats (Podgrzewane siedzenia)
Moduł nr 2
Gniazdo Minibezpiecznik Opis
F1 Czerwony 10 A Zasilanie zapłonu TTM
F5 Niebieski 15 A Moduł sterujący oświetleniem zewnętrznym przyczepy (strona kierowcy)
F6 Niebieski 15 A Moduł sterujący oświetleniem zewnętrznym przyczepy (strona pasażera)
F7 Czerwony 10 A Zasilanie akumulatora z przewodów rozruchowych TTM
(*)
W module bezpieczników przestrzeni bagażo-
wej z tyłu/module rozdzielczym przekaźników
znajduje się gniazdo bezpiecznika Maxi klapytylnej sterowanej elektrycznie i gniazdo bez-
piecznika ATO / Uni Val systemu audio HIFI.
Gniazdo Bezpiecznik Maxi Opis
F01 Zielony 30 A Klapa tylna sterowana elektrycznie
Gniazdo Bezpiecznik ATO / Uni-Val Opis
F02 Przezroczysty 25 A System audio HIFI
W SYTUACJACH AWARYJNYCH
240

STOSOWANIE
PODNOŚNIKA I WYMIANA
KÓŁ
OSTRZEŻENIE!
• Nie wolno zmieniać koła po stronie po-
jazdu, która znajduje się blisko ruchu
ulicznego. Należy zjechać w bez-
pieczne miejsce, aby uniknąć potrące-
nia przez inne pojazdy podczas obsłu-
giwania podnośnika lub zmieniania
koła.
• Wchodzenie pod pojazd oparty na pod-
nośniku jest niebezpieczne. Pojazd
mógłby zsunąć się z podnośnika, spaść
na osobę znajdującą się pod spodem
i przygnieść ją. Nie wolno wkładać żad-
nej części ciała pod pojazd oparty na
podnośniku. W razie konieczności wej-
ścia pod podniesiony pojazd należy
udać się do centrum serwisowego,
gdzie samochód zostanie podniesiony
za pomocą dźwigu.
• Nie wolno uruchamiać pojazdu, który
znajduje się na podnośniku.
OSTRZEŻENIE!
• Podnośnik jest narzędziem przezna-
czonym jedynie do zmiany opon. Nie
należy go używać do podnoszenia po-
jazdu w celu przeprowadzenia naprawy.
Pojazd należy podnosić na podnośniku
wyłącznie na twardej, równej po-
wierzchni. Unikać miejsc oblodzonych
i śliskich.
Schowek na podnośnik/koło
zapasowe
Jeżeli pojazd jest wyposażony w podnośnik
i narzędzia, są one schowane w schowku
tylnym pod kołem zapasowym.
1. Otworzyć tylną klapę.Usytuowanie podnośnika i narzędzi
1 — Podnośnik
2 — Sworzeń wyrównujący
3 — Klucz do kół
4 — Lejek awaryjny
5 — Śrubokręt
241

2. Podnieść pokrywę powierzchni bagażo-
wej korzystając z jej uchwytu.
3. Odpiąć mocowanie koła zapasowego
i wyjąć koło zapasowe z pojazdu. Pod
spodem znajduje się podnośnik
i narzędzia.4. Wyjąć sworzeń wyrównujący ze środka,
obrócić podnośnik w lewo i wyciągnąć go
z piankowego pojemnika.
5. Wyjąć podnośnik i klucz do kół.
Uchwyt pokrywy powierzchni
bagażowej
Mocowanie koła zapasowegoPodnośnik i narzędzia
1 — Klucz do kół
2 — Podnośnik
3 — Lejek awaryjny
4 — Śrubokręt
5 — Sworzeń wyrównujący
W SYTUACJACH AWARYJNYCH
242

OSTRZEŻENIE!
Niezamocowana opona lub podnośnik
wyrzucony do przodu podczas kolizji lub
gwałtownego hamowania może narazić
osoby znajdujące się w pojeździe na nie-
bezpieczeństwo. Części podnośnika oraz
koło zapasowe należy zawsze przecho-
wywać w miejscach do tego przeznaczo-
nych. Niezwłocznie naprawić lub wymie-
nić uszkodzoną oponę.
Przygotowanie do podnoszenia
pojazdu
1. Należy zaparkować pojazd na utwardzo-
nym i płaskim podłożu, możliwie jak naj-
dalej od krawędzi drogi. Unikać miejsc
oblodzonych i śliskich.
OSTRZEŻENIE!
Nie wolno zmieniać koła po stronie po-
jazdu, która znajduje się blisko ruchu
ulicznego. Należy zjechać w bezpieczne
miejsce, aby uniknąć potrącenia przez
inne pojazdy podczas obsługiwania pod-
nośnika lub zmieniania koła.
2. Włączyć światła awaryjne.
3. Zaciągnąć hamulec postojowy.
4. Ustawić dźwignię zmiany biegów w poło-
żeniu P (automatyczna skrzynia biegów)
lub na biegu wstecznym (ręczna skrzynia
biegów).
5. Ustawić włącznik zapłonu w położeniu
OFF (Wyłączony).6.
Podstawić klocki z przodu i z tyłu koła znaj-
dującego się po przekątnej od miejsca mo-
cowania podnośnika. Na przykład, jeśli wy-
mieniane jest prawe przednie koło, należy
zablokować koło lewe tylne.
UWAGA:
Podczas podnoszenia pojazdu nikt nie może
przebywać w jego wnętrzu.
Koło zablokowane
243

Instrukcje dotyczące użycia
podnośnika
OSTRZEŻENIE!
Należy dokładnie przestrzegać podanych
ostrzeżeń dotyczących zmiany opon, aby
nie doprowadzić do obrażeń ciała lub
uszkodzenia pojazdu:
• Przed podniesieniem pojazdu należy
zawsze zaparkować na twardej i równej
powierzchni, jak najdalej od krawędzi
jezdni.
• Włączyć światła awaryjne.
• Zablokować klockami koło znajdujące
się po przekątnej w stosunku do podno-
szonego koła.
• Zaciągnąć mocno hamulec postojowy
i ustawić dźwignię zmiany biegów w po-
łożeniu P.
• W podniesionym samochodzie nie
wolno włączać silnika.
• Kiedy podjazd jest na podnośniku, nie
mogą w nim przebywać żadne osoby.
OSTRZEŻENIE!
• Nie wolno wchodzić pod pojazd znajdu-
jący się na podnośniku. W razie ko-
nieczności wejścia pod podniesiony po-
jazd należy udać się do centrum
serwisowego, gdzie samochód zosta-
nie podniesiony za pomocą dźwigu.
• Podnośnika wolno używać wyłącznie
we wskazanych miejscach oraz w celu
podnoszenia tego pojazdu.
• Podczas pracy na drodze lub w jej po-
bliżu należy szczególnie uważać na
inne pojazdy.
• Aby zapewnić prawidłowe przechowy-
wanie napompowanego lub nienapom-
powanego koła zapasowego należy się
upewnić, że jest ono zawsze skiero-
wane zaworem do dołu.
PRZESTROGA!
Nie wolno podejmować prób podnosze-
nia pojazdu, mocując podnośnik w innych
miejscach niż punkty wskazane w Instruk-
cjach dotyczących użycia podnośnika dla
tego pojazdu.
1. Wyjąć koło zapasowe, podnośnik i klucz
do kół.
Etykieta ostrzegawcza
W SYTUACJACH AWARYJNYCH
244

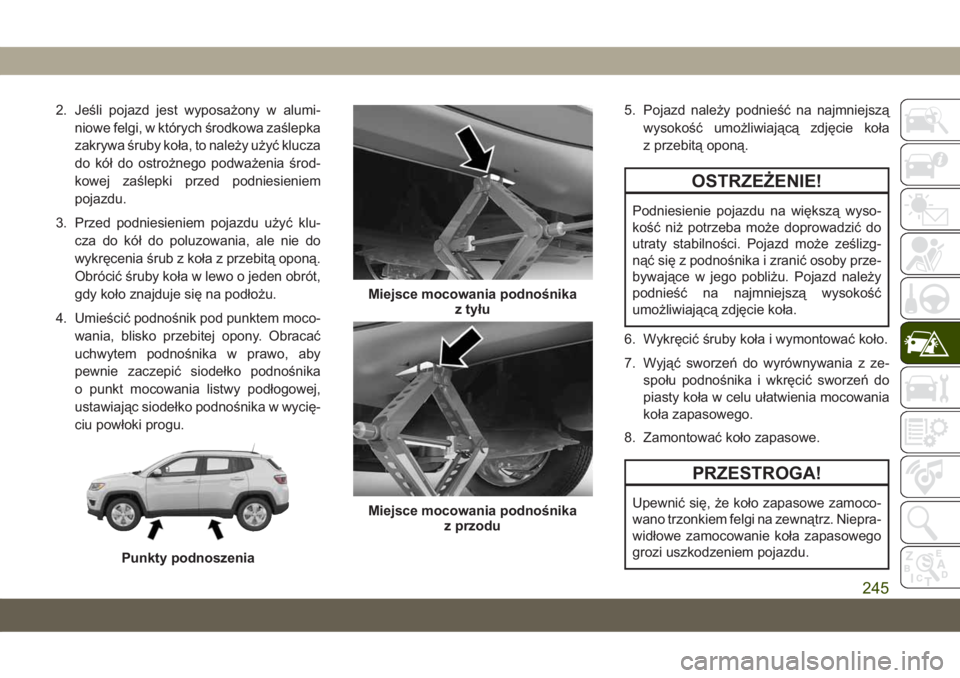

2. Jeśli pojazd jest wyposażony w alumi-
niowe felgi, w których środkowa zaślepka
zakrywa śruby koła, to należy użyć klucza
do kół do ostrożnego podważenia środ-
kowej zaślepki przed podniesieniem
pojazdu.
3. Przed podniesieniem pojazdu użyć klu-
cza do kół do poluzowania, ale nie do
wykręcenia śrub z koła z przebitą oponą.
Obrócić śruby koła w lewo o jeden obrót,
gdy koło znajduje się na podłożu.
4. Umieścić podnośnik pod punktem moco-
wania, blisko przebitej opony. Obracać
uchwytem podnośnika w prawo, aby
pewnie zaczepić siodełko podnośnika
o punkt mocowania listwy podłogowej,
ustawiając siodełko podnośnika w wycię-
ciu powłoki progu.5. Pojazd należy podnieść na najmniejszą
wysokość umożliwiającą zdjęcie koła
z przebitą oponą.
OSTRZEŻENIE!
Podniesienie pojazdu na większą wyso-
kość niż potrzeba może doprowadzić do
utraty stabilności. Pojazd może ześlizg-
nąć się z podnośnika i zranić osoby prze-
bywające w jego pobliżu. Pojazd należy
podnieść na najmniejszą wysokość
umożliwiającą zdjęcie koła.
6. Wykręcić śruby koła i wymontować koło.
7. Wyjąć sworzeń do wyrównywania z ze-
społu podnośnika i wkręcić sworzeń do
piasty koła w celu ułatwienia mocowania
koła zapasowego.
8. Zamontować koło zapasowe.
PRZESTROGA!
Upewnić się, że koło zapasowe zamoco-
wano trzonkiem felgi na zewnątrz. Niepra-
widłowe zamocowanie koła zapasowego
grozi uszkodzeniem pojazdu.
Punkty podnoszenia
Miejsce mocowania podnośnika
z tyłu
Miejsce mocowania podnośnika
z przodu
245

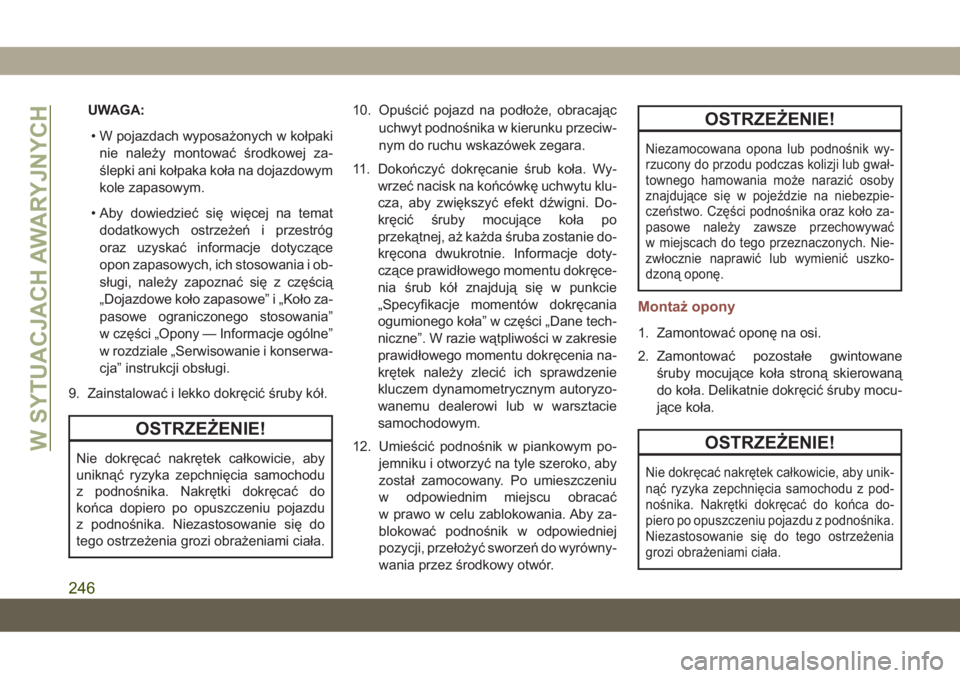

UWAGA:
• W pojazdach wyposażonych w kołpaki
nie należy montować środkowej za-
ślepki ani kołpaka koła na dojazdowym
kole zapasowym.
• Aby dowiedzieć się więcej na temat
dodatkowych ostrzeżeń i przestróg
oraz uzyskać informacje dotyczące
opon zapasowych, ich stosowania i ob-
sługi, należy zapoznać się z częścią
„Dojazdowe koło zapasowe” i „Koło za-
pasowe ograniczonego stosowania”
w części „Opony — Informacje ogólne”
w rozdziale „Serwisowanie i konserwa-
cja” instrukcji obsługi.
9. Zainstalować i lekko dokręcić śruby kół.
OSTRZEŻENIE!
Nie dokręcać nakrętek całkowicie, aby
uniknąć ryzyka zepchnięcia samochodu
z podnośnika. Nakrętki dokręcać do
końca dopiero po opuszczeniu pojazdu
z podnośnika. Niezastosowanie się do

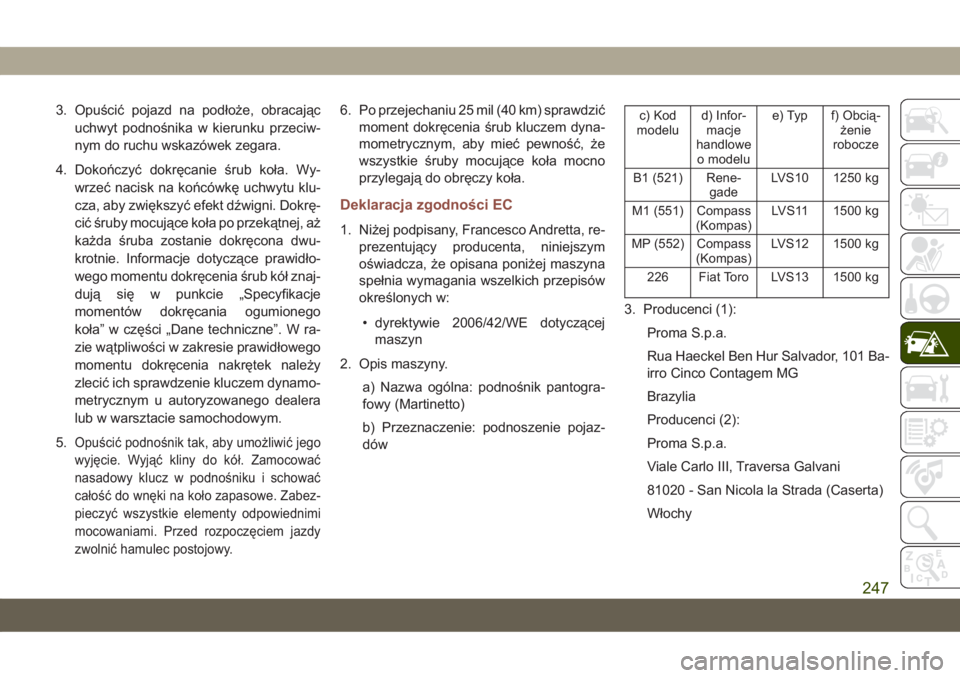

tego ostrzeżenia grozi obrażeniami ciała.10. Opuścić pojazd na podłoże, obracając
uchwyt podnośnika w kierunku przeciw-
nym do ruchu wskazówek zegara.
11. Dokończyć dokręcanie śrub koła. Wy-
wrzeć nacisk na końcówkę uchwytu klu-
cza, aby zwiększyć efekt dźwigni. Do-
kręcić śruby mocujące koła po
przekątnej, aż każda śruba zostanie do-
kręcona dwukrotnie. Informacje doty-
czące prawidłowego momentu dokręce-
nia śrub kół znajdują się w punkcie
„Specyfikacje momentów dokręcania
ogumionego koła” w części „Dane tech-
niczne”. W razie wątpliwości w zakresie
prawidłowego momentu dokręcenia na-
krętek należy zlecić ich sprawdzenie
kluczem dynamometrycznym autoryzo-
wanemu dealerowi lub w warsztacie
samochodowym.
12. Umieścić podnośnik w piankowym po-
jemniku i otworzyć na tyle szeroko, aby
został zamocowany. Po umieszczeniu
w odpowiednim miejscu obracać
w prawo w celu zablokowania. Aby za-
blokować podnośnik w odpowiedniej
pozycji, przełożyć sworzeń do wyrówny-
wania przez środkowy otwór.
OSTRZEŻENIE!
Niezamocowana opona lub podnośnik wy-
rzucony do przodu podczas kolizji lub gwał-
townego hamowania może narazić osoby
znajdujące się w pojeździe na niebezpie-
czeństwo. Części podnośnika oraz koło za-
pasowe należy zawsze przechowywać
w miejscach do tego przeznaczonych. Nie-
zwłocznie naprawić lub wymienić uszko-
dzoną oponę.
Montaż opony
1. Zamontować oponę na osi.
2. Zamontować pozostałe gwintowane
śruby mocujące koła stroną skierowaną
do koła. Delikatnie dokręcić śruby mocu-
jące koła.
OSTRZEŻENIE!
Nie dokręcać nakrętek całkowicie, aby unik-
nąć ryzyka zepchnięcia samochodu z pod-
nośnika. Nakrętki dokręcać do końca do-
piero po opuszczeniu pojazdu z podnośnika.
Niezastosowanie się do tego ostrzeżenia
grozi obrażeniami ciała.
W SYTUACJACH AWARYJNYCH
246

3. Opuścić pojazd na podłoże, obracając
uchwyt podnośnika w kierunku przeciw-
nym do ruchu wskazówek zegara.
4. Dokończyć dokręcanie śrub koła. Wy-
wrzeć nacisk na końcówkę uchwytu klu-
cza, aby zwiększyć efekt dźwigni. Dokrę-
cić śruby mocujące koła po przekątnej, aż
każda śruba zostanie dokręcona dwu-
krotnie. Informacje dotyczące prawidło-
wego momentu dokręcenia śrub kół znaj-
dują się w punkcie „Specyfikacje
momentów dokręcania ogumionego
koła” w części „Dane techniczne”. W ra-
zie wątpliwości w zakresie prawidłowego
momentu dokręcenia nakrętek należy
zlecić ich sprawdzenie kluczem dynamo-
metrycznym u autoryzowanego dealera
lub w warsztacie samochodowym.
5.
Opuścić podnośnik tak, aby umożliwić jego
wyjęcie. Wyjąć kliny do kół. Zamocować
nasadowy klucz w podnośniku i schować
całość do wnęki na koło zapasowe. Zabez-
pieczyć wszystkie elementy odpowiednimi
mocowaniami. Przed rozpoczęciem jazdy
zwolnić hamulec postojowy.
6. Po przejechaniu 25 mil (40 km) sprawdzić
moment dokręcenia śrub kluczem dyna-
mometrycznym, aby mieć pewność, że
wszystkie śruby mocujące koła mocno
przylegają do obręczy koła.
Deklaracja zgodności EC
1. Niżej podpisany, Francesco Andretta, re-
prezentujący producenta, niniejszym
oświadcza, że opisana poniżej maszyna
spełnia wymagania wszelkich przepisów
określonych w:
• dyrektywie 2006/42/WE dotyczącej
maszyn
2. Opis maszyny.
a) Nazwa ogólna: podnośnik pantogra-
fowy (Martinetto)
b) Przeznaczenie: podnoszenie pojaz-
dów
c) Kod
modelud) Infor-
macje
handlowe
o modelue) Typ f) Obcią-
żenie
robocze
B1 (521) Rene-
gadeLVS10 1250 kg
M1 (551) Compass
(Kompas)LVS11 1500 kg
MP (552) Compass
(Kompas)LVS12 1500 kg
226 Fiat Toro LVS13 1500 kg
3. Producenci (1):
Proma S.p.a.
Rua Haeckel Ben Hur Salvador, 101 Ba-
irro Cinco Contagem MG
Brazylia
Producenci (2):
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 - San Nicola la Strada (Caserta)
Włochy
247

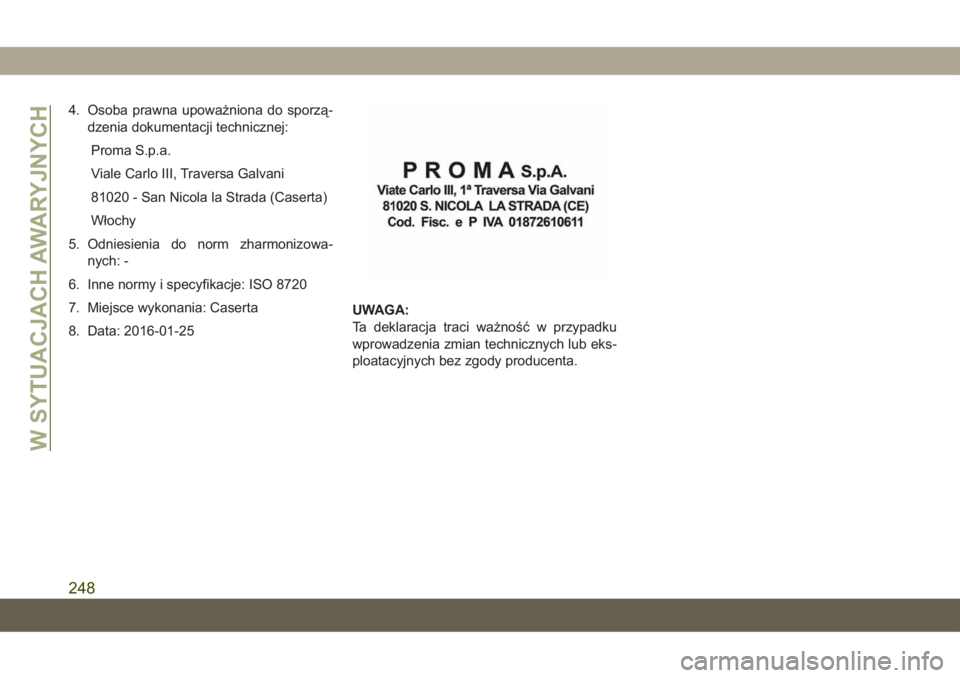

4. Osoba prawna upoważniona do sporzą-
dzenia dokumentacji technicznej:
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 - San Nicola la Strada (Caserta)
Włochy
5. Odniesienia do norm zharmonizowa-
nych: -
6. Inne normy i specyfikacje: ISO 8720
7. Miejsce wykonania: Caserta
8. Data: 2016-01-25UWAGA:
Ta deklaracja traci ważność w przypadku
wprowadzenia zmian technicznych lub eks-
ploatacyjnych bez zgody producenta.
W SYTUACJACH AWARYJNYCH
248
