Przednie światła przeciwmgielne
W celu wymiany żarówek:
1. Skręcić całkowicie przednie koła.
2. Zdjąć nadkole.
3. Rozłączyć złącze elektryczne, naciskając
jego zatrzask.
4. Obrócić żarówkę w lewo, a następnie
wymienić.5. Umieścić nową żarówkę w gnieździe, tak
aby została zablokowana w odpowied-
nim położeniu.
6. Podłączyć ponownie złącze elektryczne.
7. Założyć z powrotem nadkole.
UWAGA:
Zalecamy skorzystanie z usług autoryzowa-
nego dealera.
Tylne światła nadwozia
Elementy składowe:
• Światła pozycyjne
• Światła stop
• Kierunkowskazy
W celu wymiany żarówek:
1. Otworzyć tylną klapę.
2. Usunąć mocowania za pomocą odpo-
wiedniego narzędzia.3. Odłączyć złącze elektryczne, naciskając
element mocujÄ…cy.
Obudowa światła przeciwmgielnego
1 — Żarówka
Otwór tylnych świateł nadwozia
1 — Mocowania
229
Page 232 of 427

4. Wyjąć tylne światła nadwozia, wysuwa-
jąc je od strony tyłu pojazdu.
5. W razie potrzeby wymienić żarówkę, wy-
kręcając i wyjmując jej obudowę.6. Zainstalować nową żarówkę i upewnić
się, że jest zamocowana prawidłowo.
7. Ponownie zamontować w samochodzie
zespół lampy tylnej.8. Podłączyć ponownie złącze elektryczne.
9. Zamontować ponownie światło nadwo-
zia, upewniając się, że kołki z łbem okrą-
głym są ustawione prawidłowo.
10. Założyć mocowania i dokręcić zespół
lampy nadwozia.
11. Zamknąć tylną klapę.

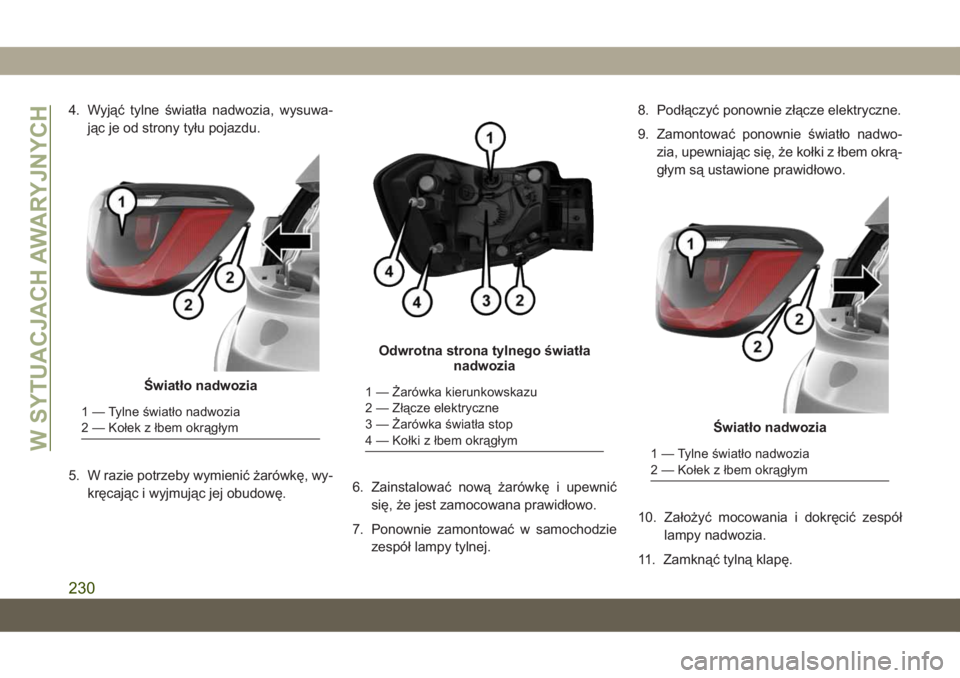

Światło nadwozia
1 — Tylne światło nadwozia
2 — Kołek z łbem okrągłym
Odwrotna strona tylnego światła
nadwozia
1 — Żarówka kierunkowskazu
2 — Złącze elektryczne
3 — Żarówka światła stop
4 — Kołki z łbem okrągłym
Światło nadwozia
1 — Tylne światło nadwozia
2 — Kołek z łbem okrągłymW SYTUACJACH AWARYJNYCH
230
Page 233 of 427

UWAGA:
Zalecamy skorzystanie z usług autoryzowa-
nego dealera.
Tylne światła przeciwmgielne
1. Za pomocą niepozostawiającego śladów
narzędzia ostrożnie podważyć górną we-
wnętrzną krawędź światła przeciwmgiel-
nego, aby rozłączyć zatrzaski.
2. Rozłączyć złącze elektryczne, naciskając
mechanizm mocujący w dół.
3. Wykręcić gniazdo w lewo i wyjąć z lampy.
4. Wyciągnąć żarówkę z gniazda.
5. Wymienić żarówkę i obrócić gniazdo
w prawo, aby je wkręcić.
6. Podłączyć ponownie złącze elektryczne.
7. Zamontować ponownie światło przeciw-
mgielne, tak aby zadziałały zatrzaski po
jego prawej i lewej stronie.
UWAGA:
Zalecamy skorzystanie z usług autoryzowa-
nego dealera.Światła cofania
1. Otworzyć tylną klapę.
2. Za pomocą odpowiedniego narzędzia
zdjąć panel dostępowy lamp nadwozia
i zdemontować panel dostępowy świateł
w tylnej klapie.
3. Odłączyć złącze elektryczne, naciskając
element mocujÄ…cy.
4. Wyjąć żarówkę i zamontować nową,
upewniając się, że jest zamocowana
prawidłowo.
5. Podłączyć ponownie złącze elektryczne.
6. Założyć ponownie panele dostępowe,
upewniając się, że są prawidłowo
przymocowane.
7. Zamknąć tylną klapę.
Trzecie światło stop
Trzecie światło stopu ma źródło światła LED.
W celu wymiany należy się skontaktować
z autoryzowanym dealerem.Oświetlenie tablicy rejestracyjnej
Oświetlenie tablicy rejestracyjnej ma źródło
światła LED. W celu wymiany należy się
skontaktować z autoryzowanym dealerem.
BEZPIECZNIKI
OSTRZEŻENIE!
• W przypadku wymiany przepalonego
bezpiecznika zawsze należy używać
odpowiedniego zamiennego bezpiecz-
nika o takim samym prÄ…dzie znamiono-
wym jak oryginalny bezpiecznik. Nigdy
nie należy wymieniać bezpiecznika na
bezpiecznik o wyższym prądzie zna-
mionowym. Nigdy nie należy zastępo-
wać bezpieczników metalowymi prze-
wodami ani innymi materiałami. Nie
umieszczać bezpiecznika w gnieździe
bezpiecznika głównego ani odwrotnie.
Zastosowanie niewłaściwych bezpiecz-
ników może spowodować poważne
obrażenia ciała, pożar oraz/lub straty
materialne.
231
Page 234 of 427

OSTRZEŻENIE!
• Przed wymianą bezpiecznika należy
upewnić się, że zapłon jest wyłączony
oraz że wszystkie odbiorniki/urządzenia
są wyłączone oraz/lub odłączone.
• Jeśli nowo zamontowany bezpiecznik
ponownie się przepali, należy skontak-
tować się z autoryzowanym dealerem.
• Jeśli przepali się główny bezpiecznik
ochronny układu bezpieczeństwa (sys-
tem poduszek powietrznych, układ ha-
mulcowy) lub bezpiecznik układu kie-
rowniczego, należy skontaktować się
z autoryzowanym dealerem.
PRZESTROGA!
Jeżeli konieczne jest umycie komory sil-
nika, uważać, aby nie narażać skrzynki
bezpieczników ani silników wycieraczek
przedniej szyby na bezpośrednie działa-
nie wody.
Informacje ogólne
Bezpieczniki chronią układy elektryczne
przed przepływem zbyt dużego prądu.
Jeśli jakieś urządzenie nie działa, powodem
może być przerwanie/stopienie elementu
bezpiecznika wewnątrz bezpiecznika pła-
skiego.
Należy także pamiętać, że kiedy silnik nie
pracuje, pobieranie energii z gniazd zasila-
nia przez dłuższy czas może doprowadzić
do rozładowania akumulatora.
Umiejscowienie bezpieczników
Bezpieczniki są rozdzielone między układy
kontroli umieszczone w przedziale silniko-
wym.
Bezpieczniki w komorze
silnika/Module rozdzielczym
Panel bezpieczników znajduje się po lewej
stronie komory silnika.Więcej informacji znajduje w instrukcji ob-
sługi.
UWAGA:
Bezpieczniki systemów bezpieczeństwa
(oznaczone symbolem *) mogą być serwiso-
wane wyłącznie przez autoryzowanego de-
alera.

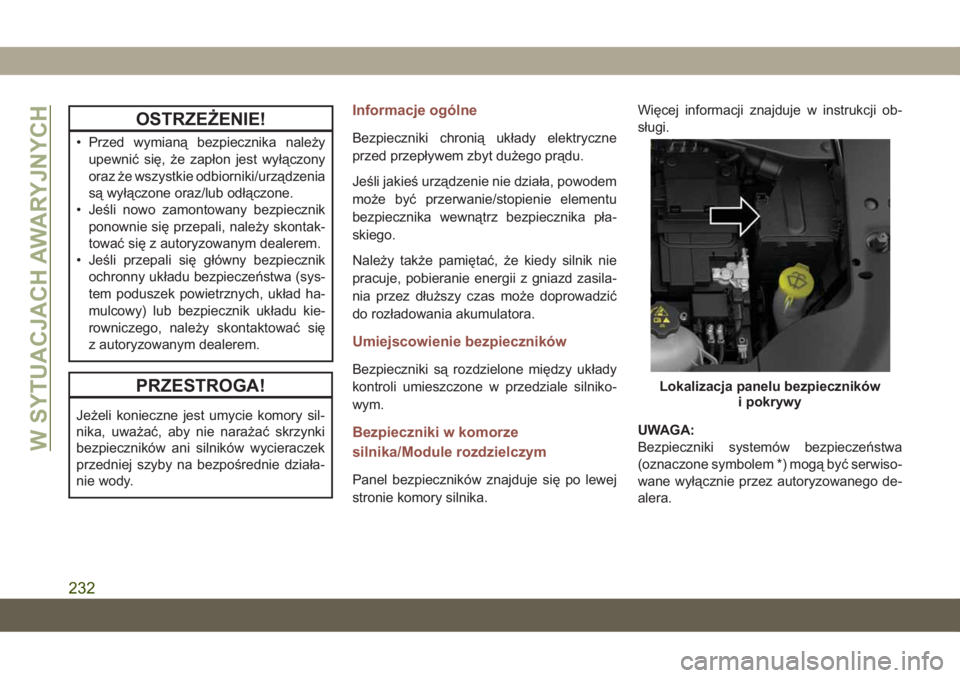

Lokalizacja panelu bezpieczników
i pokrywy
W SYTUACJACH AWARYJNYCH
232
Page 235 of 427

Gniazdo Bezpiecznik Maxi Wkładka topikowa za-
mkniętaMinibezpiecznik Opis
F01 Jasnobrązowy 70 A – – Moduł komputera pokładowego
(*)
F02 Jasnobrązowy 70 A – – Moduł komputera pokładowego, Tylne moduły roz-
dzielcze
(*)
F03 – Różowy 30 A (światła
HID)
Niebieski 20 A (bez
świateł HID)– Moduł zasilania nadwozia, lampy HID
(*)
F04 – Jasnobrązowy 40 A – Moduł elektronicznego układu kontroli hamulców
(*)
F05 – Jasnobrązowy 40 A – Nagrzewnica PTC
(*)
F06 Pomarańczowy 40 A – –Przekaźnik rozrusznika
(*)
F07 Pomarańczowy 40 A – –Tylny moduł rozdzielczy dla holowanej przyczepy
(*)
F08 – Różowy 30 A –Zasilanie TCM, AGSM, sterowanie układem kie-
rowniczym
(*)
F09 – – Brązowy 7,5 AModuł ECM, TCM, sterowanie wentylatorem chłod-
nicy
(*)
F10 – – Żółty 20 A Klakson
233
Page 236 of 427

Gniazdo Bezpiecznik Maxi Wkładka topikowa za-
mkniętaMinibezpiecznik Opis
F11 – – Żółty 20 A – Silniki ben-
zynowe i wysokoprężne
1,4 l
Przezroczysty 25 A –
Silniki 2,4 l/MocznikECM/PCM/Mocznik Wtryskiwacze paliwa
(*)
F14 – – Brązowy 7,5 A Nagrzewnica skrzyni korbowej silnika wysokopręż-
nego
(*)
F15 Pomarańczowy 40 A – – Pompa modułu sterującego hamulcami
(*)
F16 – – Czerwony 10 A Zasilanie modułu sterującego silnika, automa-
tyczna skrzynia biegów
(*)
F17 – – Czerwony 10 A Drugorzędne obwody silnika
(*)
F18 – – Żółty 20 A Zasilanie gniazda 12 V przestrzeni bagażowej
z tyłu włączane wyłącznikiem zapłonu
F19 – – Brązowy 7,5 A Sprężarka układu klimatyzacji
F20 – – Żółty 20 A Gniazdo zasilania
F21 – – Żółty 20 A Pompa paliwowa
(*)
F22 – – Żółty 20 A – Silnik ben-
zynowy
Niebieski 15 A – Silnik
wysokoprężnyGaz – cewka zapłonowa/wtryskiwacz oleju napę-
dowego – podzespoły napędowe silnika wysoko-
prężnego
(*)
W SYTUACJACH AWARYJNYCH
234
Page 237 of 427

Gniazdo Bezpiecznik Maxi Wkładka topikowa za-
mkniętaMinibezpiecznik Opis
F23 – – Zielony 30 A Podgrzewanie szyby
F24 – – Niebieski 15 A Zasilanie modułu elektronicznego automatycznej
skrzyni biegów
(*)
F30 – – Żółty 20 A (do wyboru
klienta, poruszać od
strony F18)Nieprzerwane zasilanie z akumulatora gniazda
12 V przestrzeni bagażowej z tyłu
F81 Niebieski 60 A – – Moduł świecy żarowej, zasilanie z akumulatora
modułu DDCT SDU
(*)
F82 – Zielony 40 A – Nagrzewnica filtra paliwa silnika wysokoprężnego
(*)
F83 – Zielony 40 A – Wentylator HVAC
F84 – – Zielony 30 A Zasilanie napędu na wszystkie koła
(*)
F87 – – Jasnobrązowy 5 A Selektor zmiany biegów automatycznej skrzyni bie-
gów
(*)
F88 – – Brązowy 7,5 A Ogrzewanie lusterek zewnętrznych
F89 – – Zielony 30 A Podgrzewana tylna szyba
F90 – – Jasnobrązowy 5 A Czujnik IBS (stan naładowania akumulatora)
(*)
235
Page 238 of 427

Gniazdo Bezpiecznik Maxi Wkładka topikowa za-
mkniętaMinibezpiecznik Opis
Fxx – – Czerwony 10 A Przekaźnik sterujący podwójnego akumulatora,
pojazdy z przekładnią inną niż DDCT
(*)
Brązowy 7,5 A Przekaźnik sterujący podwójnego akumulatora,
pojazdy z przekładnią DDCT
(*)
Skrzynka z bezpiecznikami ma na dole do-
datkowe gniazda na bezpieczniki ATO.
Gniazdo Bezpiecznik ATO / UNIVAL Opis
F1 Beżowy 5 A Moduł sterujący układu przeniesienia napędu (4x4/AWD)
(*)
F2 Czerwony 10 A Moduł sterujący silnika — Czujnik diagnostyczny rozrusznika
(*)
F3 Szary 2 A Sterowanie trybem prowadzenia
(*)
W SYTUACJACH AWARYJNYCH
236
Page 239 of 427

Bezpieczniki w komorze
silnika/dodatkowym panelu
bezpieczników
Dodatkowy panel bezpieczników znajduje
siÄ™ z przodu akumulatora po lewej stronie
komory silnika.
Gniazdo Bezpiecznik Maxi Wkładka topikowa za-
mkniętaMinibezpiecznik Opis
F01 – – Żółty 20 A Zasilanie czujnika NOX
F02 – – Czerwony 10 A Zasilanie czujnika PM
F03 – – Niebieski 15 A Zasilanie modułu SCR
F05 – Różowy 30 A – Zasilanie przekaźnika ATS
F06 – Jasnobrązowy 40 A – Zasilanie modułu SCR
Gniazdo HC Micro ISO Opis
R1 30 A Przekaźnik ATS
R2 30 A Przekaźnik układu SCR
237
Page 240 of 427

Bezpieczniki wewnętrzne
Panel bezpieczników wewnętrznych znaj-
duje się w przedziale pasażera pod panelem
wskaźników na desce rozdzielczej z lewej
strony.UWAGA:
Bezpieczniki systemów bezpieczeństwa
(oznaczone symbolem *) mogą być serwiso-
wane wyłącznie przez autoryzowanego de-
alera.
Gniazdo Bezpiecznik płaski Opis
F31 Brązowy 7,5 A Kontroler układu bezpieczeństwa
F33 Żółty 20 A Silnik elektrycznie otwieranego okna pasażera
F34 Żółty 20 A Silnik elektrycznie otwieranego okna kierowcy
F36 Żółty 20 AModuł antywłamaniowy/syrena, radio, gniazdo UCI/USB, VSU, klimatyzacja, elek-
troniczna blokada kierownicy, elektrycznie składane lusterka, brama
bezpieczeństwa/DTV
F37 Czerwony 10 ADeska rozdzielcza, moduł sterujący układu przeniesienia napędu, tempomat ad-
aptacyjny, dmuchawa klimatyzacji i ogrzewania
(*)
F38 Żółty 20 A Blokowanie/odblokowanie drzwi, Odblokowanie tylnej klapy
F42 Brązowy 7,5 AModuł układu hamulcowego/elektryczne wspomaganie kierownicy
(*)
F43 Żółty 20 A Pompa spryskiwaczy z przodu i z tyłu
F47 Żółty 20 A Silnik elektrycznie otwieranego lewego okna z tyłu
F48 Żółty 20 A Silnik elektrycznie otwieranego prawego okna z tyłu
F49 Brązowy 7,5 AUkład asysty przy parkowaniu, ostrzeganie o martwej strefie, stabilizator napię-
cia, czujnik wilgotności, elektroniczna blokada kierownicy, czujnik temperatury,
lusterko, podgrzewane siedzenia, czujnik światła i deszczu, przełącznik układu
start/stop
(*)
W SYTUACJACH AWARYJNYCH
