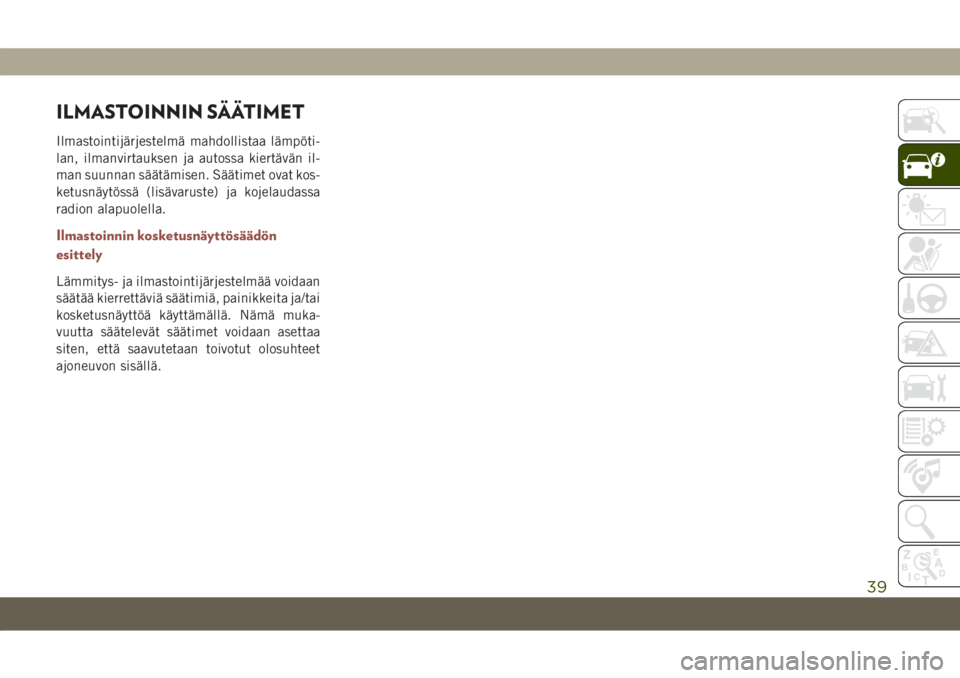

ILMASTOINNIN SÄÄTIMET
Ilmastointijärjestelmä mahdollistaa lämpöti-
lan, ilmanvirtauksen ja autossa kiertävän il-
man suunnan säätämisen. Säätimet ovat kos-
ketusnäytössä (lisävaruste) ja kojelaudassa
radion alapuolella.
Ilmastoinnin kosketusnäyttösäädön
esittely
Lämmitys- ja ilmastointijärjestelmää voidaan
säätää kierrettäviä säätimiä, painikkeita ja/tai
kosketusnäyttöä käyttämällä. Nämä muka-
vuutta säätelevät säätimet voidaan asettaa
siten, että saavutetaan toivotut olosuhteet
ajoneuvon sisällä.
39

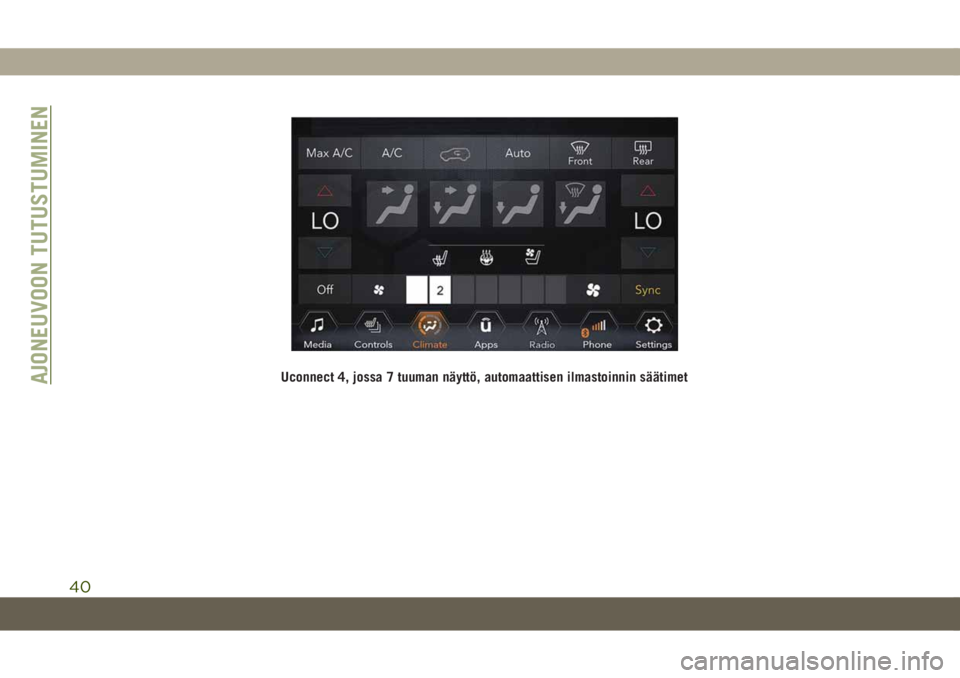

Uconnect 4, jossa 7 tuuman näyttö, automaattisen ilmastoinnin säätimetAJONEUVOON TUTUSTUMINEN
40

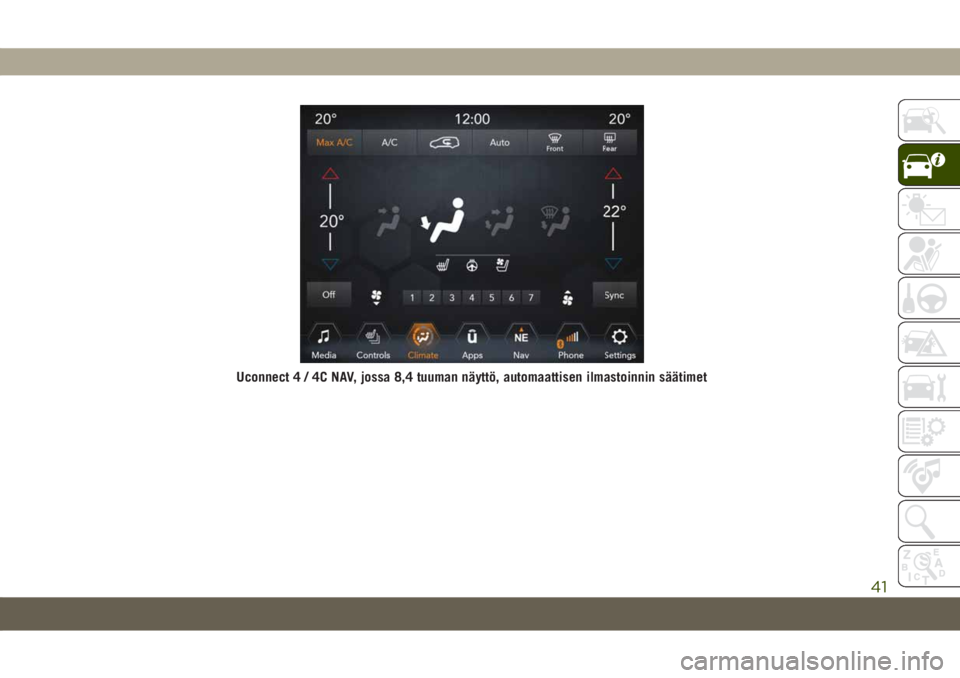

Uconnect4/4CNAV,jossa 8,4 tuuman näyttö, automaattisen ilmastoinnin säätimet
41

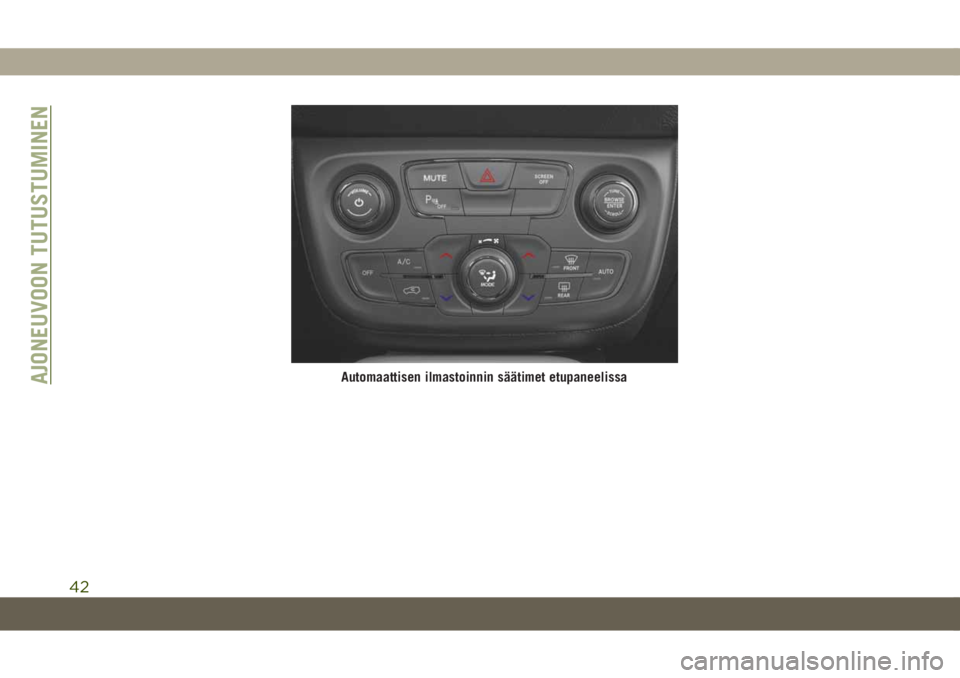

Automaattisen ilmastoinnin säätimet etupaneelissaAJONEUVOON TUTUSTUMINEN
42

Ilmastoinnin säädinten kuvaukset
Kuvake Kuvaus
MAX A/C (Suurin jäähdytysteho) -painike
Paina kosketusnäytön MAX A/C (Suurin jäähdytysteho) -painiketta, kun haluat ottaa käyttöön viileimmän jäähdytystehon.
MAX A/C (Suurin jäähdytysteho) -asetus otetaan pois käytöstä painamalla painiketta uudelleen.
HUOMAUTUS:
MAX A/C (Suurin jäähdytysteho) -painike on vain kosketusnäytössä.
A/C (Ilmastointi) -painike
Vaihda nykyistä asetusta painamalla painiketta. Merkkivalo syttyy, kun ilmastointi on käytössä.
Ilmankierrätyspainike
Painiketta painamalla voit vaihtaa kierrätystilasta ulkoilmatilaan ja päinvastoin. Kierrätystä voidaan käyttää, kun auton
ulkopuolella on savua, hajuja, pölyä tai runsaasti kosteutta. Kierrätystä voi käyttää kaikissa tiloissa. Sisäilman kierrätys
voi olla estetty (painike näkyy kosketusnäytössä häivytettynä), jos sen käyttö voi aiheuttaa tuulilasin huurtumisen sisä-
puolelta esimerkiksi sääolosuhteiden vuoksi. Ilmastointilaite voidaan kytkeä manuaalisesti pois käytöstä vaikuttamatta
tilan säätimen valintaan. Jatkuva sisäilman kierrätys voi aiheuttaa tunkkaisuutta ja ikkunoiden huurtumista. Tämän tilan
pitkäkestoista käyttöä ei suositella.
AUTO-painike
Säätää automaattisesti matkustamon lämpötilaa ohjaamalla ilmavirtauksen jakoa ja määrää. Painikkeen painaminen saa
järjestelmän vaihtamaan manuaali- ja automaattitilan välillä. Lisätietoja on tämän osion kohdassa Automaattinen käyttö.
43

Kuvake Kuvaus
Tuulilasin huurteenpoistopainike
Vaihda ilmavirtausasetus huurteenpoistotilaan painamalla painiketta. Merkkivalo syttyy, kun toiminto on käytössä. Ilmaa
puhalletaan tuulilasin ja sivuikkunoiden huurteenpoistajista. Kun huurteenpoistopainike valitaan, puhaltimen teho voi
kasvaa. Käytä huurteenpoistotilaa enimmäislämmöllä mahdollisimman tehokasta tuulilasin ja sivuikkunoiden huurteen-
poistoa varten.
Tämän toiminnon valitseminen siirtää automaattisen lämpötilansäädön manuaalitilaan. Jos etuosan huurteenpoistotila
kytketään pois käytöstä, ilmastointijärjestelmä palaa edelliseen asetukseen.
Takalasin huurteenpoistopainike
Kytke takalasinlämmitin ja lämmitettävät sivupeilit (lisävaruste) käyttöön painamalla takalasin huurteenpoistopainiketta.
Merkkivalo syttyy, kun takalasinlämmitin on käytössä. Takalasinlämmitin kytkeytyy automaattisesti pois käytöstä 10 mi-
nuutin kuluttua.
Kuljettajan ja matkustajan lämpötilan säätöpainikkeet
Kuljettaja ja matkustaja voivat säätää lämpötilaa erikseen. Kun haluat lisätä lämpötilaa, paina etupaneelin tai kosketus-
näytön punaista painiketta tai liu'uta kosketusnäytön lämpötilapalkkia kohti punaista nuolipainiketta. Kun haluat laskea
lämpötilaa, paina etupaneelin tai kosketusnäytön sinistä painiketta tai liu'uta kosketusnäytön lämpötilapalkkia kohti si-
nistä nuolipainiketta.
SYNC-painike
Paina kosketusnäytön SYNC (Synkronointi) -painiketta, kun haluat ottaa synkronoinnin käyttöön tai pois käytöstä. Synk-
ronoinnin merkkivalo syttyy, kun toiminto on käytössä. Toiminnolla synkronoidaan matkustajan lämpötila-asetus kuljetta-
jan lämpötila-asetukseen. Jos matkustajan lämpötila-asetusta muutetaan synkronointitilassa, toiminnosta poistutaan
automaattisesti.
HUOMAUTUS:
SYNC (Synkronointi) -painike on vain kosketusnäytössä.
AJONEUVOON TUTUSTUMINEN
44

Kuvake Kuvaus
Etupaneelin säätönupit
MODE
Kosketusnäytön
painikkeet
Puhaltimen säädin
Puhaltimen säätimellä ohjataan ilmastointijärjestelmän läpi kulkevan ilman määrää. Käytettävissä on seitsemän puhal-
linnopeutta. Puhaltimen säätäminen vaihtaa automaattitilan manuaaliseen toimintaan. Nopeuksia voi valita joko etupa-
neelissa olevalla puhaltimen säätönupilla tai kosketusnäytön painikkeilla.
•Etupaneeli:Puhaltimen nopeus kasvaa, kun käännät säätönuppia myötäpäivään alimmasta asetuksesta. Puhaltimen
nopeus hidastuu, kun käännät säätönuppia vastapäivään.
•Kosketusnäyttö:Pienennä puhaltimen asetusta pienellä puhallinkuvakkeella ja suurenna puhaltimen asetusta suurella
puhallinkuvakkeella. Puhallin voidaan valita myös painamalla kuvakkeiden välissä olevaa puhallinpalkkia.
MODE (Tila) -painike
MODE
MODE (Tila) -painike
Voit säätää ilmavirtauksen jakotilaa painamalla puhaltimen säätönupin keskellä olevaa painiketta. Voit myös vaihtaa ti-
laa painamalla haluttua tilaa kosketusnäytössä. Ilmavirtauksen jakotilaa voi säätää siten, että ilmaa tulee kojelaudan
suulakkeista, lattiasuulakkeista. tuulilasin suulakkeista ja huurteenpoiston ulostuloista. Tila-asetukset ovat seuraavat:
Kojelautasuuntaus
Kojelautasuuntaus
Ilma virtaa kojelaudan suulakkeista. Ilmavirran suuntaa voidaan säädellä erikseen jokaista suulaketta kääntämällä. Ilma-
virtauksen suuntaa voi säädellä liikuttamalla keskimmäisten ja reunimmaisten suulakkeiden ilmasiipiä ylös ja alas tai
sivulta sivulle. Ilmasiipien alapuolella on sulkupyörä, joka sulkee ilmavirran näistä suulakkeista tai säätelee sen määrää.
45

Kuvake Kuvaus
Kaksitasoinen suuntaus
Kaksitasoinen suuntaus
Ilmaa virtaa kojelaudan suulakkeista ja lattiasuulakkeista. Ilmaa ohjataan myös sulatussuulakkeisiin ja sivuikkunoiden
huurteenpoistajiin.
HUOMAUTUS:
Kaksitasoinen suuntaus on suunniteltu puhaltamaan viileämpää ilmaa kojelaudan suulakkeista ja lämpimämpää ilmaa
lattiasuulakkeista.
Lattiasuuntaus
Lattiasuuntaus
Ilmaa puhalletaan lattiasuulakkeista. Ilmaa ohjataan myös sulatussuulakkeisiin ja sivuikkunoiden huurteenpoistajiin.
Yhdistelmäsuuntaus
Yhdistelmäsuuntaus
Ilma ohjataan jalkatilan, tuulilasin ja sivuikkunoiden suulakkeista. Asetus on tarkoitettu kostean koleisiin olosuhteisiin,
jotka edellyttävät tuulilasin nopeaa lämmittämistä. Asetus lisää mukavuutta ja poistaa tuulilasiin kertynyttä kosteutta.
Ilmastoinnin OFF (Sammutus) -painike
Poista ilmastoinnin säätimet käytöstä painamalla tätä painiketta tai käännä puhaltimen säätönuppi sammutusasentoon.
AJONEUVOON TUTUSTUMINEN
46

Ilmastoinnin säätimen toiminnot
A/C (Ilmastointi)
Ilmastointipainikkeella (A/C) ilmastointijär-
jestelmä voidaan kytkeä manuaalisesti käyt-
töön tai pois käytöstä. Kun ilmastointijärjes-
telmä kytketään käyttöön, suulakkeista virtaa
matkustamoon viileää, kuivaa ilmaa. Vä-
hennä polttoaineenkulutusta kytkemällä il-
mastointi pois käytöstä A/C-painikkeella ja
säätämällä puhaltimen tila-asetuksia manu-
aalisesti. Varmista myös, että valittuna on
vain tila Panel (Kojelauta), Bi-Level (Kaksita-
soinen) tai Floor (Lattia).
HUOMAUTUS:
• Jos autossa on manuaaliset ilmastoinnin
säätimet ja järjestelmä on yhdistelmä-,
lattia- tai huurteenpoistotilassa, ilmastointi
voidaan kytkeä pois käytöstä, mutta järjes-
telmä pysyy aktiivisena ja estää ikkunoiden
huurtumisen.
• Jos tuulilasi tai sivuikkunat höyrystyvät, va-
litse huurteenpoisto ja lisää tarvittaessa pu-
haltimen nopeutta.• Jos ilmastointilaitteen teho tuntuu riittä-
mättömältä, tarkista, että jäähdyttimen
etupuolelle sijoitetussa ilmastointilaitteen
lauhduttimessa ei ole likaa tai hyönteisiä.
Puhdista lauhdutin ja jäähdyttimen etuosa
tarvittaessa vedellä.
MAX A/C (Suurin jäähdytysteho)
MAX A/C (Suurin jäähdytysteho) -painiketta
painamalla otetaan käyttöön suurin jäähdy-
tysteho.
Vaihda MAX A/C (Suurin jäähdytysteho)
-asetuksen ja aiempien asetusten välillä pai-
namalla. Painike palaa, kun MAX A/C (Suurin
jäähdytysteho) -asetus on käytössä.
MAX A/C (Suurin jäähdytysteho) -tilassa pu-
haltimen tasoa ja tilaa voidaan säätää halut-
tuihin käyttäjäasetuksiin. Muiden asetusten
valinta vaihtaa MAX A/C (Suurin jäähdytys-
teho) -tilan valittuun asetukseen ja aiheuttaa
MAX A/C (Suurin jäähdytysteho) -tilasta pois-
tumisen.
Sisäilman kierrätys
Sisäilman kierrätyksen käyttäminen kylmissä
olosuhteissa voi johtaa ikkunoiden huurtumi-
seen. Sisäilman kierrätystoiminnon käyttö voiolla estetty (painike näkyy kosketusnäytössä
häivytettynä), jos sen käyttö voi aiheuttaa
tuulilasin huurtumisen sisäpuolelta esimer-
kiksi sääolosuhteiden vuoksi.
Automaattinen lämpötilansäätö (ATC) –
lisävaruste
Automaattikäyttö
1.Paina etupaneelin AUTO (Automaattinen)
-painiketta tai kosketusnäytön (jos varus-
teena) AUTO (Automaattinen) -painiketta au-
tomaattisen lämpötilansäädön paneelissa.
2. Määritä seuraavaksi lämpötila, jota haluat
järjestelmän ylläpitävän, painamalla läm-
pötilan säätöpainikkeita. Kun näytössä
näkyy haluttu lämpötila, järjestelmä sää-
tää lämpötilan automaattisesti halutulle
tasolle ja pitää sen siinä.
3. Kun olet määrittänyt järjestelmään ha-
luamasi lämpötilan, asetusten muuttami-
nen ei ole tarpeen. Tehokkainta on antaa
järjestelmän toimia automaattisesti.
47

HUOMAUTUS:
• Lämpötila-asetuksia ei ole tarpeen muut-
taa, vaikka auto on kuuma tai kylmä. Jär-
jestelmä säätää lämpötilan, suuntauksen ja
puhaltimen nopeuden automaattisesti niin,
että mukava sisälämpötila saavutetaan
mahdollisimman nopeasti.
• Lämpötilanäyttö voidaan asettaa näyttä-
mään lämpötila celsius- tai fahrenheitas-
teina valitsemalla vastaava ohjelmoitava
toiminto.
Kun automaattitila on käytössä, puhallin käy
pienellä nopeudella kylmäkäynnistyksen yh-
teydessä, kunnes moottori on lämmennyt.
Puhallin lisää nopeutta ja siirtyy automaatti-
tilaan.
Manuaalinen käyttö
Järjestelmä mahdollistaa toimintojen säätä-
misen myös manuaalisesti. ATC-näytössä nä-
kyvä AUTO (Automaattinen) -symboli sam-
muu, kun järjestelmää käytetään
manuaalisesti.
Käyttövihjeitä
Kesäkäyttö
Moottorin jäähdytysjärjestelmässä tulee käyt-
tää korkealaatuista jäähdytysnestettä, joka
suojaa korroosiolta ja estää moottorin ylikuu-
menemisen. OAT-jäähdytysnestettä
(MS.90032:n mukainen) suositellaan.
Talvikäyttö
Jotta lämmitin ja huurteenpoisto toimisivat
parhaalla tavalla, varmista, että moottorin
jäähdytysjärjestelmä toimii kunnolla ja käy-
tössä on sopiva, oikeassa suhteessa sekoi-
tettu, oikea määrä jäähdytysnestettä. Emme
suosittele kierrätystoiminnon käyttöä tal-
vella, koska se saattaa johtaa ikkunoiden
huurtumiseen.
Auton säilytys
Ennen kuin viet ajoneuvon säilöön tai kun
ajoneuvoa ei käytetä vähintään kahteen viik-
koon, käytä ilmastointijärjestelmää tyhjä-
käynnillä noin viisi minuuttia raittiissa il-
massa ja täydellä puhallusteholla. Näinvarmistetaan järjestelmän riittävä voitelu,
mikä pienentää kompressorin vaurioitumisen
vaaraa, kun järjestelmä käynnistetään uudel-
leen.
Ikkunoiden huurtuminen
Auton ikkunoilla on taipumus huurtua sisä-
puolelta sateella ja kosteissa olosuhteissa.
Huurteen saa ikkunoista pois valitsemalla
huurteenpoisto- tai yhdistelmätilan ja nosta-
malla puhaltimen nopeutta. Älä käytä kierrä-
tystoimintoa ilman ilmastointia pitkään,
koska se voi johtaa ikkunoiden
huurtumiseen.
HUOMAUTUS!
Jos näitä ohjeita ei noudateta, lämmitys-
elementit voivat vaurioitua.
• Ole varovainen pestessäsi takaikkunan
sisäpintaa. Älä käytä hankaavia ikku-
nanpesuvälineitä ikkunan sisäpinnalla.
Käytä puhdistukseen pehmeää liinaa ja
mietoa pesuliuosta. Pyyhi lämmitysele-
menttien suuntaisesti. Lasiin kiinnite-
tyt tarrat irtoavat helposti, kun kastelet
niitä ensin lämpimällä vedellä.
AJONEUVOON TUTUSTUMINEN
