JEEP COMPASS 2019 Käyttö- ja huolto-ohjekirja (in in Finnish)

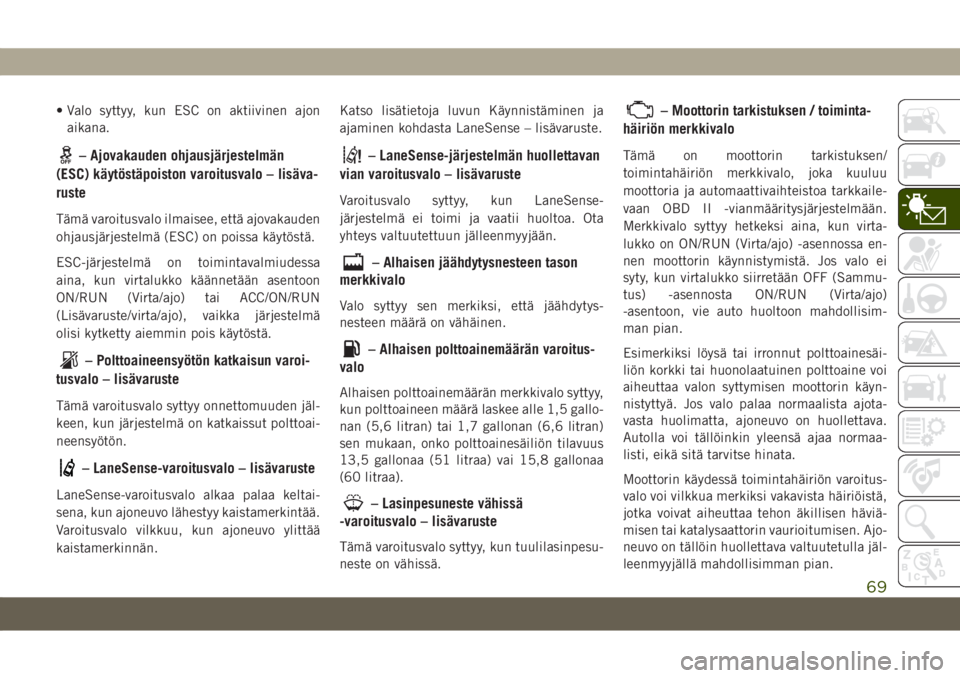

• Valo syttyy, kun ESC on aktiivinen ajon
aikana.
– Ajovakauden ohjausjärjestelmän
(ESC) käytöstäpoiston varoitusvalo – lisäva-
ruste
Tämä varoitusvalo ilmaisee, että ajovakauden
ohjausjärjestelmä (ESC) on poissa käytöstä.
ESC-järjestelmä on toimintavalmiudessa
aina, kun virtalukko käännetään asentoon
ON/RUN (Virta/ajo) tai ACC/ON/RUN
(Lisävaruste/virta/ajo), vaikka järjestelmä
olisi kytketty aiemmin pois käytöstä.
– Polttoaineensyötön katkaisun varoi-
tusvalo – lisävaruste
Tämä varoitusvalo syttyy onnettomuuden jäl-
keen, kun järjestelmä on katkaissut polttoai-
neensyötön.
– LaneSense-varoitusvalo – lisävaruste
LaneSense-varoitusvalo alkaa palaa keltai-
sena, kun ajoneuvo lähestyy kaistamerkintää.
Varoitusvalo vilkkuu, kun ajoneuvo ylittää
kaistamerkinnän.Katso lisätietoja luvun Käynnistäminen ja
ajaminen kohdasta LaneSense – lisävaruste.
– LaneSense-järjestelmän huollettavan
vian varoitusvalo – lisävaruste
Varoitusvalo syttyy, kun LaneSense-
järjestelmä ei toimi ja vaatii huoltoa. Ota
yhteys valtuutettuun jälleenmyyjään.
– Alhaisen jäähdytysnesteen tason
merkkivalo
Valo syttyy sen merkiksi, että jäähdytys-
nesteen määrä on vähäinen.
– Alhaisen polttoainemäärän varoitus-
valo
Alhaisen polttoainemäärän merkkivalo syttyy,
kun polttoaineen määrä laskee alle 1,5 gallo-
nan (5,6 litran) tai 1,7 gallonan (6,6 litran)
sen mukaan, onko polttoainesäiliön tilavuus
13,5 gallonaa (51 litraa) vai 15,8 gallonaa
(60 litraa).
– Lasinpesuneste vähissä
-varoitusvalo – lisävaruste
Tämä varoitusvalo syttyy, kun tuulilasinpesu-
neste on vähissä.
– Moottorin tarkistuksen / toiminta-
häiriön merkkivalo
Tämä on moottorin tarkistuksen/
toimintahäiriön merkkivalo, joka kuuluu
moottoria ja automaattivaihteistoa tarkkaile-
vaan OBD II -vianmääritysjärjestelmään.
Merkkivalo syttyy hetkeksi aina, kun virta-
lukko on ON/RUN (Virta/ajo) -asennossa en-
nen moottorin käynnistymistä. Jos valo ei
syty, kun virtalukko siirretään OFF (Sammu-
tus) -asennosta ON/RUN (Virta/ajo)
-asentoon, vie auto huoltoon mahdollisim-
man pian.
Esimerkiksi löysä tai irronnut polttoainesäi-
liön korkki tai huonolaatuinen polttoaine voi
aiheuttaa valon syttymisen moottorin käyn-
nistyttyä. Jos valo palaa normaalista ajota-
vasta huolimatta, ajoneuvo on huollettava.
Autolla voi tällöinkin yleensä ajaa normaa-
listi, eikä sitä tarvitse hinata.
Moottorin käydessä toimintahäiriön varoitus-
valo voi vilkkua merkiksi vakavista häiriöistä,
jotka voivat aiheuttaa tehon äkillisen häviä-
misen tai katalysaattorin vaurioitumisen. Ajo-
neuvo on tällöin huollettava valtuutetulla jäl-
leenmyyjällä mahdollisimman pian.
69

VAROITUS!
Viallinen katalysaattori saattaa kuumeta
tavallista enemmän. Tästä voi aiheutua
tulipalo, jos ajat hitaasti tai pysäköit sytty-
vän materiaalin päälle, kuten kuivaan ruo-
hikkoon tai puun tai pahvin päälle. Seu-
rauksena voi olla vakavia henkilövahinkoja
tai jopa kuolema.
HUOMAUTUS!
Pitkäaikainen ajo toimintahäiriön merkki-
valon palaessa saattaa vahingoittaa ajo-
neuvon hallintajärjestelmää. Se voi vaikut-
taa myös polttoaineenkulutukseen ja
ajoneuvon ajettavuuteen. Jos varoitusvalo
vilkkuu, katalysaattori vaurioituu pian ja
teho häviää. Ajoneuvo vaatii välitöntä
huoltoa.
– AdBluen (urean) ruiskutusjärjestel-
män vian varoitusvalo – lisävaruste
Varoitusvalo syttyy ja näyttöön tulee viesti
(lisävaruste), jos lisätään tuntematonta nes-
tettä, joka ei ole ominaisuuksiltaan vaatimus-
tenmukaista, tai jos havaitaan AdBlue-
nesteen (urean) keskikulutuksen olevan yli
50 %. Ota yhteys valtuutettuun jälleenmyy-
jään mahdollisimman pian.
Jos ongelmaa ei ratkaista, mittariston näyt-
töön ilmestyy viesti aina kun tietty kynnys-
arvo saavutetaan, kunnes moottoria ei enää
voi käynnistää.
Kun jäljellä on noin 125 mailia (200 km)
ennen AdBlue (urea) -säiliön tyhjentymistä,
kojelaudassa näkyy jatkuvasti viesti ja kuuluu
äänimerkki (lisävaruste).
– Mukautuvan vakionopeussäätimen
huollon merkkivalo – lisävaruste
Valo syttyy, kun ACC ei ole toiminnassa ja
vaatii huoltoa. Katso lisätietoja luvun Käyn-
nistäminen ja ajaminen kohdasta Mukautuva
vakionopeussäädin (ACC).
SERV4WD– Nelivedon huollon varoitusvalo –
lisävaruste
Tämä varoitusvalo kertoo nelivetojärjestel-
män viasta. Jos valo ei sammu lainkaan tai
syttyy ajon aikana, nelivetojärjestelmässä on
häiriö ja se tulee huollattaa. Suosittelemme,
että ajat välittömästi lähimpään huoltoon.
– Etutörmäysvaroitinjärjestelmän
huollettavan vian merkkivalo – lisävaruste
Varoitusvalo syttyy, kun etutörmäysvaroitin-
järjestelmässä on vika. Ota yhteys valtuutet-
tuun jälleenmyyjään ja sovi huoltoaika.
Katso lisätietoja luvun Turvallisuus kohdasta
Etutörmäysvaroitin (FCW).
– Huolla Stop/Start-järjestelmä
-merkkivalo – lisävaruste
Tämä varoitusvalo syttyy, kun Stop/Start-
järjestelmä ei toimi oikein ja vaatii huoltoa.
Ota yhteys valtuutettuun jälleenmyyjään ja
sovi huoltoaika.
KOJELAUTA JA MITTARISTO
70

– Rengaspaineen valvontajärjestelmän
(TPMS) varoitusvalo
Varoitusvalo syttyy ja viesti näytetään mer-
kiksi siitä, että rengaspaine on suositeltua
arvoa matalampi tai rengas tyhjenee hitaasti.
Tällöin ei voida taata optimaalista renkaan
kestoa ja polttoaineen kulutusta.
Jos joidenkin renkaiden tila on yllä mainitun
kaltainen, näyttö näyttää kutakin rengasta
vastaavat ilmoitukset.
HUOMAUTUS!
Älä jatka ajamista tyhjentyneellä ren-
kaalla, sillä se voi vaikuttaa ajettavuuteen.
Pysäytä auto. Vältä voimakkaita jarrutuk-
sia ja ohjausliikkeitä. Jos rengas puhkeaa,
korjaa se heti renkaan korjaussarjalla ja
ota mahdollisimman pian yhteys valtuutet-
tuun jälleenmyyjään.Rengaspaineet (myös vararenkaan) on tarkis-
tettava kerran kuukaudessa renkaat kylminä.
Oikeat rengaspaineet on ilmoitettu kuljetta-
jan oveen kiinnitetyssä tarrassa tai valmista-
jan rengaspainetaulukossa. (Jos ajoneuvossa
käytettävät renkaat ovat eri kokoa kuin alku-
peräisrenkaat, katso oikeat rengaspaineet
painetaulukosta.)
Auto on varustettu rengaspaineen valvonta-
järjestelmällä (TPMS). Tämän lisäturvatoi-
minnon merkkivalo syttyy, jos jonkin renkaan
rengaspaine laskee liian alhaiseksi. Jos ren-
gaspaineen merkkivalo syttyy, pysäytä auto ja
tarkista renkaat. Korjaa rengaspaine oikeaksi
mahdollisimman nopeasti. Ajaminen huo-
mattavan alipaineisella renkaalla aiheuttaa
renkaan ylikuumenemisen ja voi johtaa ren-
gasrikkoon. Alipaine lisää polttoaineen kulu-
tusta ja renkaiden kulumista ja voi vaikuttaa
ajoneuvon käsiteltävyyteen ja pysäytettävyy-
teen.
Muista, että TPMS-järjestelmä ei poista ren-
kaiden kunnossapidon tarvetta. Rengaspai-
neet on syytä tarkistaa säännöllisin väliajoin
riippumatta siitä, syttyykö TPMS-
järjestelmän varoitusvalo vai ei.Autossa on lisäksi TPMS-järjestelmän toi-
mintahäiriön merkkivalo. TPMS-järjestelmän
toimintahäiriön merkkivalo on yhdistetty ren-
gaspaineanturin merkkivaloon. Jos järjes-
telmä havaitsee toimintahäiriön, merkkivalo
vilkkuu noin minuutin ajan ja jää sitten pala-
maan jatkuvasti. Tämä toistuu auton seuraa-
vien käynnistyskertojen yhteydessä niin
kauan kuin toimintahäiriö on olemassa. Kun
toimintahäiriön merkkivalo palaa, järjestelmä
ei ehkä pysty havaitsemaan alhaista rengas-
painetta tai ilmoittamaan siitä normaalilla
tavalla. TPMS-järjestelmän toimintahäiriöt
voivat ilmetä eri syistä, kuten tilanteessa,
jossa autoon asennetaan renkaat tai vanteet,
jotka estävät TPMS-järjestelmän toiminnan.
Tarkista aina TPMS-järjestelmän toiminta-
häiriön merkkivalo, kun autoon on vaihdettu
yksi tai useampi rengas tai vanne. Näin voit
varmistua, että TPMS-järjestelmä on toimin-
takuntoinen myös renkaiden tai vanteiden
vaihtamisen jälkeen.
71

HUOMAUTUS!
Rengaspaineen valvontajärjestelmä (TPMS)
on optimoitu alkuperäisiä renkaita ja vanteita
varten. TPMS-valvontajärjestelmän paineet
ja varoitukset on määritetty ajoneuvon ren-
gaskoon mukaan. Jos ajoneuvossa käytetään
tarvikkeita, joiden koko, tyyppi tai malli ei
vastaa alkuperäistä, seurauksena voi olla jär-
jestelmähäiriö tai anturin vaurioituminen. Al-
kuperäisistä poikkeavien pyörien käyttö voi
vaurioittaa antureita. Renkaanpaikkausainei-
den käyttö saattaa estää rengaspaineen val-
vontajärjestelmän (TPMS) anturin toimin-
nan. Renkaanpaikkausaineen käytön jälkeen
on suositeltavaa antaa valtuutetun jälleen-
myyjän tarkistaa anturin toiminta.
– Hinauskoukun toimintahäiriön varoi-
tusvalo – lisävaruste
Valo syttyy, kun hinauskoukussa ilmenee toi-
mintahäiriö. Ota yhteys valtuutettuun jäl-
leenmyyjään ja sovi huoltoaika.
Keltaiset merkkivalot
– 4WD Low (Hidas neliveto) -tilan
merkkivalo – lisävaruste
Tämä merkkivalo ilmaisee kuljettajalle, että
auto on 4WD LOW (Hidas neliveto) -tilassa.
Etu- ja takaosan vetoakselit on lukittu me-
kaanisesti yhteen siten, että etu- ja takapyö-
rien on pyörittävä samalla nopeudella. Hidas
asento tuottaa suuremman välityssuhteen,
jolloin pyörien vääntövoima kasvaa.
Katso lisätietoja nelivedon oikeasta käytöstä
luvun Käynnistäminen ja ajaminen kohdasta
Nelivedon käyttö – lisävaruste.
– 4WD LOCK -merkkivalo
Tämä merkkivalo ilmaisee kuljettajalle, että
auto on 4WD LOCK -tilassa. Etu- ja takaosan
vetoakselit on lukittu mekaanisesti yhteen
siten, että etu- ja takapyörien on pyörittävä
samalla nopeudella.
Katso lisätietoja nelivedon käytöstä luvun
Käynnistäminen ja ajaminen kohdasta Neli-
vedon käyttö.
– Aktiivisen nopeudenrajoittimen vian
merkkivalo – lisävaruste
Varoitusvalo syttyy, kun aktiivisessa nopeu-
denrajoittimessa ilmenee toimintahäiriö.
– Dieselhiukkassuodattimen (DPF)
puhdistuksen merkkivalo – vain dieselmal-
lit, joissa on DPF (lisävaruste)
Tämä merkkivalo syttyy tai viesti tulee näky-
viin, kun DPF-järjestelmän tarvitsee poistaa
kertyneet hiukkaset puhdistuksen avulla.
Valo/viesti ei aktivoidu jokaisen DPF-
puhdistuksen aikana, vaan silloin, kun ajo-
olosuhteet edellyttävät kuljettajalle ilmoitta-
mista. Voit sammuttaa symbolin ajamalla
autoa, kunnes puhdistus on päättynyt. Toi-
menpide kestää keskimäärin 15 minuuttia.
Optimaalinen olosuhde puhdistukselle on
ajaminen nopeudella 37 mph (60 km/h)
moottorin käyntinopeuden ollessa yli 2 000 r/
min.
Kun valo/viesti aktivoituu, se ei tarkoita, että
autossa on vikaa, eikä autoa tarvitse viedä
korjaamolle.
KOJELAUTA JA MITTARISTO
72

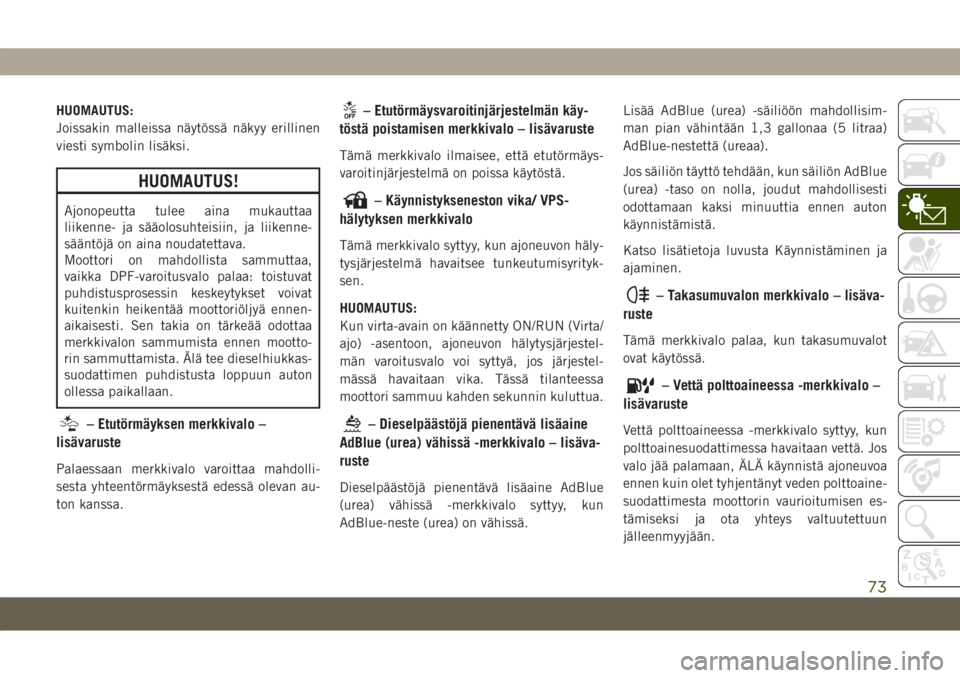

HUOMAUTUS:
Joissakin malleissa näytössä näkyy erillinen
viesti symbolin lisäksi.
HUOMAUTUS!
Ajonopeutta tulee aina mukauttaa
liikenne- ja sääolosuhteisiin, ja liikenne-
sääntöjä on aina noudatettava.
Moottori on mahdollista sammuttaa,
vaikka DPF-varoitusvalo palaa: toistuvat
puhdistusprosessin keskeytykset voivat
kuitenkin heikentää moottoriöljyä ennen-
aikaisesti. Sen takia on tärkeää odottaa
merkkivalon sammumista ennen mootto-
rin sammuttamista. Älä tee dieselhiukkas-
suodattimen puhdistusta loppuun auton
ollessa paikallaan.
– Etutörmäyksen merkkivalo –
lisävaruste
Palaessaan merkkivalo varoittaa mahdolli-
sesta yhteentörmäyksestä edessä olevan au-
ton kanssa.
– Etutörmäysvaroitinjärjestelmän käy-
töstä poistamisen merkkivalo – lisävaruste
Tämä merkkivalo ilmaisee, että etutörmäys-
varoitinjärjestelmä on poissa käytöstä.
– Käynnistykseneston vika/ VPS-
hälytyksen merkkivalo
Tämä merkkivalo syttyy, kun ajoneuvon häly-
tysjärjestelmä havaitsee tunkeutumisyrityk-
sen.
HUOMAUTUS:
Kun virta-avain on käännetty ON/RUN (Virta/
ajo) -asentoon, ajoneuvon hälytysjärjestel-
män varoitusvalo voi syttyä, jos järjestel-
mässä havaitaan vika. Tässä tilanteessa
moottori sammuu kahden sekunnin kuluttua.
– Dieselpäästöjä pienentävä lisäaine
AdBlue (urea) vähissä -merkkivalo – lisäva-
ruste
Dieselpäästöjä pienentävä lisäaine AdBlue
(urea) vähissä -merkkivalo syttyy, kun
AdBlue-neste (urea) on vähissä.Lisää AdBlue (urea) -säiliöön mahdollisim-
man pian vähintään 1,3 gallonaa (5 litraa)
AdBlue-nestettä (ureaa).
Jos säiliön täyttö tehdään, kun säiliön AdBlue
(urea) -taso on nolla, joudut mahdollisesti
odottamaan kaksi minuuttia ennen auton
käynnistämistä.
Katso lisätietoja luvusta Käynnistäminen ja
ajaminen.
– Takasumuvalon merkkivalo – lisäva-
ruste
Tämä merkkivalo palaa, kun takasumuvalot
ovat käytössä.
– Vettä polttoaineessa -merkkivalo –
lisävaruste
Vettä polttoaineessa -merkkivalo syttyy, kun
polttoainesuodattimessa havaitaan vettä. Jos
valo jää palamaan, ÄLÄ käynnistä ajoneuvoa
ennen kuin olet tyhjentänyt veden polttoaine-
suodattimesta moottorin vaurioitumisen es-
tämiseksi ja ota yhteys valtuutettuun
jälleenmyyjään.
73

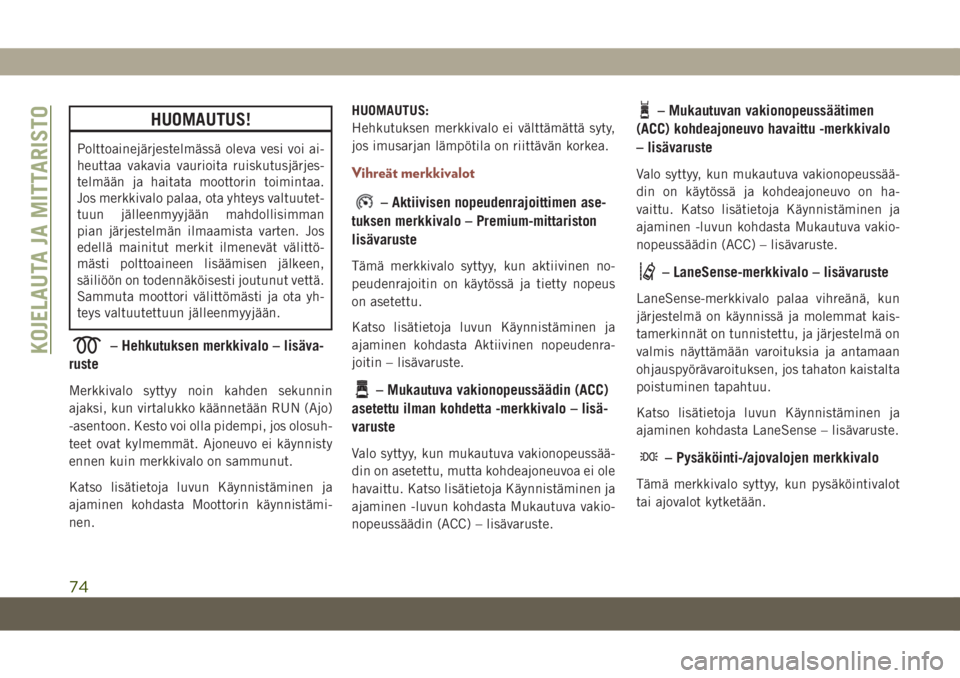

HUOMAUTUS!
Polttoainejärjestelmässä oleva vesi voi ai-
heuttaa vakavia vaurioita ruiskutusjärjes-
telmään ja haitata moottorin toimintaa.
Jos merkkivalo palaa, ota yhteys valtuutet-
tuun jälleenmyyjään mahdollisimman
pian järjestelmän ilmaamista varten. Jos
edellä mainitut merkit ilmenevät välittö-
mästi polttoaineen lisäämisen jälkeen,
säiliöön on todennäköisesti joutunut vettä.
Sammuta moottori välittömästi ja ota yh-
teys valtuutettuun jälleenmyyjään.
– Hehkutuksen merkkivalo – lisäva-
ruste
Merkkivalo syttyy noin kahden sekunnin
ajaksi, kun virtalukko käännetään RUN (Ajo)
-asentoon. Kesto voi olla pidempi, jos olosuh-
teet ovat kylmemmät. Ajoneuvo ei käynnisty
ennen kuin merkkivalo on sammunut.
Katso lisätietoja luvun Käynnistäminen ja
ajaminen kohdasta Moottorin käynnistämi-
nen.HUOMAUTUS:
Hehkutuksen merkkivalo ei välttämättä syty,
jos imusarjan lämpötila on riittävän korkea.
Vihreät merkkivalot
– Aktiivisen nopeudenrajoittimen ase-
tuksen merkkivalo – Premium-mittariston
lisävaruste
Tämä merkkivalo syttyy, kun aktiivinen no-
peudenrajoitin on käytössä ja tietty nopeus
on asetettu.
Katso lisätietoja luvun Käynnistäminen ja
ajaminen kohdasta Aktiivinen nopeudenra-
joitin – lisävaruste.
– Mukautuva vakionopeussäädin (ACC)
asetettu ilman kohdetta -merkkivalo – lisä-
varuste
Valo syttyy, kun mukautuva vakionopeussää-
din on asetettu, mutta kohdeajoneuvoa ei ole
havaittu. Katso lisätietoja Käynnistäminen ja
ajaminen -luvun kohdasta Mukautuva vakio-
nopeussäädin (ACC) – lisävaruste.
– Mukautuvan vakionopeussäätimen
(ACC) kohdeajoneuvo havaittu -merkkivalo
– lisävaruste
Valo syttyy, kun mukautuva vakionopeussää-
din on käytössä ja kohdeajoneuvo on ha-
vaittu. Katso lisätietoja Käynnistäminen ja
ajaminen -luvun kohdasta Mukautuva vakio-
nopeussäädin (ACC) – lisävaruste.
– LaneSense-merkkivalo – lisävaruste
LaneSense-merkkivalo palaa vihreänä, kun
järjestelmä on käynnissä ja molemmat kais-
tamerkinnät on tunnistettu, ja järjestelmä on
valmis näyttämään varoituksia ja antamaan
ohjauspyörävaroituksen, jos tahaton kaistalta
poistuminen tapahtuu.
Katso lisätietoja luvun Käynnistäminen ja
ajaminen kohdasta LaneSense – lisävaruste.
– Pysäköinti-/ajovalojen merkkivalo
Tämä merkkivalo syttyy, kun pysäköintivalot
tai ajovalot kytketään.
KOJELAUTA JA MITTARISTO
74

– Etusumuvalojen merkkivalo – lisäva-
ruste
Tämä merkkivalo palaa, kun etusumuvalot
ovat käytössä.
– Suuntavilkun merkkivalo
Kun vasen tai oikea suuntavilkku otetaan
käyttöön, suuntavilkun merkkivalo ja vas-
taava ulkopuolinen suuntavilkku vilkkuvat.
Suuntavilkut otetaan käyttöön siirtämällä
monitoimivipua alas (vasen) tai ylös (oikea).
HUOMAUTUS:
• Jatkuva äänimerkki kuuluu, jos ajoneuvoa
ajetaan yli 1,6 km (1 maili) suuntavilkun
ollessa käytössä.
• Jos jompikumpi merkkivalo välkkyy no-
peasti, tarkista, onko jokin ajoneuvon ulko-
lamppujen polttimoista palanut tai
hajonnut.
– Vakionopeussäätimen asetuksen
merkkivalo – Premium-mittariston lisäva-
ruste
Tämä merkkivalo syttyy, kun nopeudenhal-
linta on asetettu haluttuun nopeuteen. Katso
lisätietoja Käynnistäminen ja ajaminen
-luvun kohdasta Nopeudenhallinta – lisäva-
ruste.
– Stop/Start käytössä -merkkivalo –
lisävaruste
Tämä merkkivalo syttyy, kun Stop/Start-
toiminto on Autostop-tilassa.
– Automaattisten kaukovalojen merkki-
valo – lisävaruste
Merkkivalo ilmoittaa kuljettajalle, että auto-
maattiset kaukovalot ovat toiminnassa.
Valkoiset merkkivalot
– Aktiivisen nopeudenrajoittimen val-
miustilan merkkivalo – Premium-mittariston
lisävaruste
Valo syttyy, kun aktiivinen nopeudenrajoitin
on otettu käyttöön, mutta sen arvoa ei ole
asetettu.Katso lisätietoja luvun Käynnistäminen ja
ajaminen kohdasta Aktiivinen nopeudenrajoi-
tin – lisävaruste.
– Aktiivisen nopeudenrajoittimen ase-
tuksen merkkivalo – perusmallisen mittaris-
ton lisävaruste
Valo syttyy, kun aktiivinen nopeudenrajoitin
on käytössä ja tietty nopeus on asetettu.
Katso lisätietoja luvun Käynnistäminen ja
ajaminen kohdasta Aktiivinen nopeudenrajoi-
tin – lisävaruste.
– LaneSense-merkkivalo – lisävaruste
Kun LaneSense-järjestelmä on käytössä,
mutta sitä ei ole käynnistetty, LaneSense-
merkkivalo palaa valkoisena. Näin käy, kun
vain vasen tai oikea kaistamerkintä on ha-
vaittu tai kun kumpaakaan kaistamerkintää
ei ole havaittu. Kun vain yksi kaistamerkintä
on havaittu ja kuljettaja on tahattomasti ajau-
tumassa sen yli, järjestelmä on valmis näyt-
tämään varoitusviestin.
Katso lisätietoja luvun Käynnistäminen ja
ajaminen kohdasta LaneSense – lisävaruste.
75

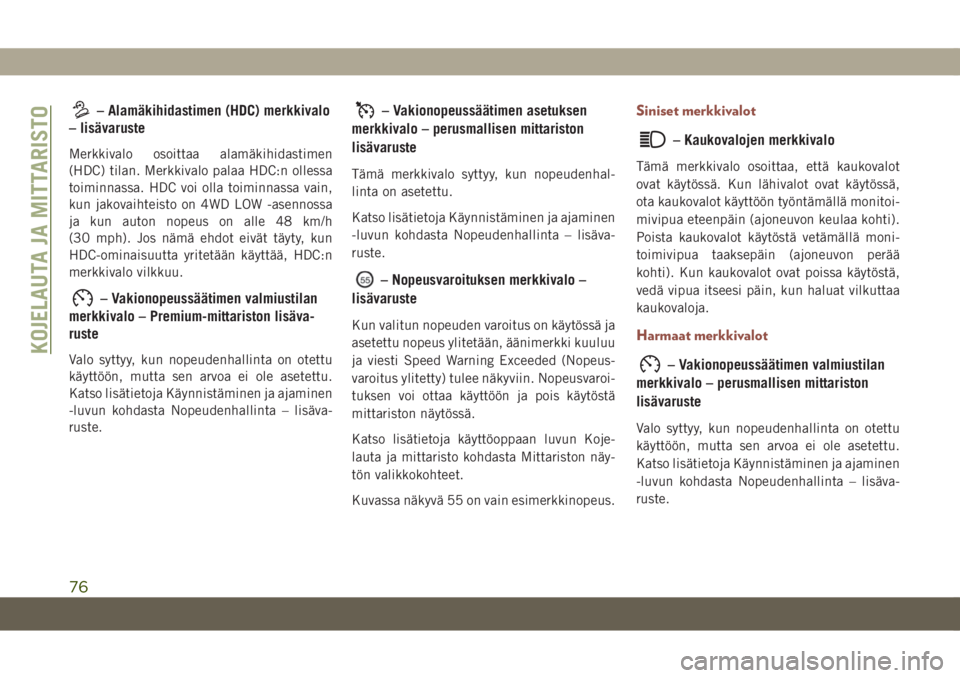

– Alamäkihidastimen (HDC) merkkivalo
– lisävaruste
Merkkivalo osoittaa alamäkihidastimen
(HDC) tilan. Merkkivalo palaa HDC:n ollessa
toiminnassa. HDC voi olla toiminnassa vain,
kun jakovaihteisto on 4WD LOW -asennossa
ja kun auton nopeus on alle 48 km/h
(30 mph). Jos nämä ehdot eivät täyty, kun
HDC-ominaisuutta yritetään käyttää, HDC:n
merkkivalo vilkkuu.
– Vakionopeussäätimen valmiustilan
merkkivalo – Premium-mittariston lisäva-
ruste
Valo syttyy, kun nopeudenhallinta on otettu
käyttöön, mutta sen arvoa ei ole asetettu.
Katso lisätietoja Käynnistäminen ja ajaminen
-luvun kohdasta Nopeudenhallinta – lisäva-
ruste.
– Vakionopeussäätimen asetuksen
merkkivalo – perusmallisen mittariston
lisävaruste
Tämä merkkivalo syttyy, kun nopeudenhal-
linta on asetettu.
Katso lisätietoja Käynnistäminen ja ajaminen
-luvun kohdasta Nopeudenhallinta – lisäva-
ruste.
– Nopeusvaroituksen merkkivalo –
lisävaruste
Kun valitun nopeuden varoitus on käytössä ja
asetettu nopeus ylitetään, äänimerkki kuuluu
ja viesti Speed Warning Exceeded (Nopeus-
varoitus ylitetty) tulee näkyviin. Nopeusvaroi-
tuksen voi ottaa käyttöön ja pois käytöstä
mittariston näytössä.
Katso lisätietoja käyttöoppaan luvun Koje-
lauta ja mittaristo kohdasta Mittariston näy-
tön valikkokohteet.
Kuvassa näkyvä 55 on vain esimerkkinopeus.
Siniset merkkivalot
– Kaukovalojen merkkivalo
Tämä merkkivalo osoittaa, että kaukovalot
ovat käytössä. Kun lähivalot ovat käytössä,
ota kaukovalot käyttöön työntämällä monitoi-
mivipua eteenpäin (ajoneuvon keulaa kohti).
Poista kaukovalot käytöstä vetämällä moni-
toimivipua taaksepäin (ajoneuvon perää
kohti). Kun kaukovalot ovat poissa käytöstä,
vedä vipua itseesi päin, kun haluat vilkuttaa
kaukovaloja.
Harmaat merkkivalot
– Vakionopeussäätimen valmiustilan
merkkivalo – perusmallisen mittariston
lisävaruste
Valo syttyy, kun nopeudenhallinta on otettu
käyttöön, mutta sen arvoa ei ole asetettu.
Katso lisätietoja Käynnistäminen ja ajaminen
-luvun kohdasta Nopeudenhallinta – lisäva-
ruste.
KOJELAUTA JA MITTARISTO
76

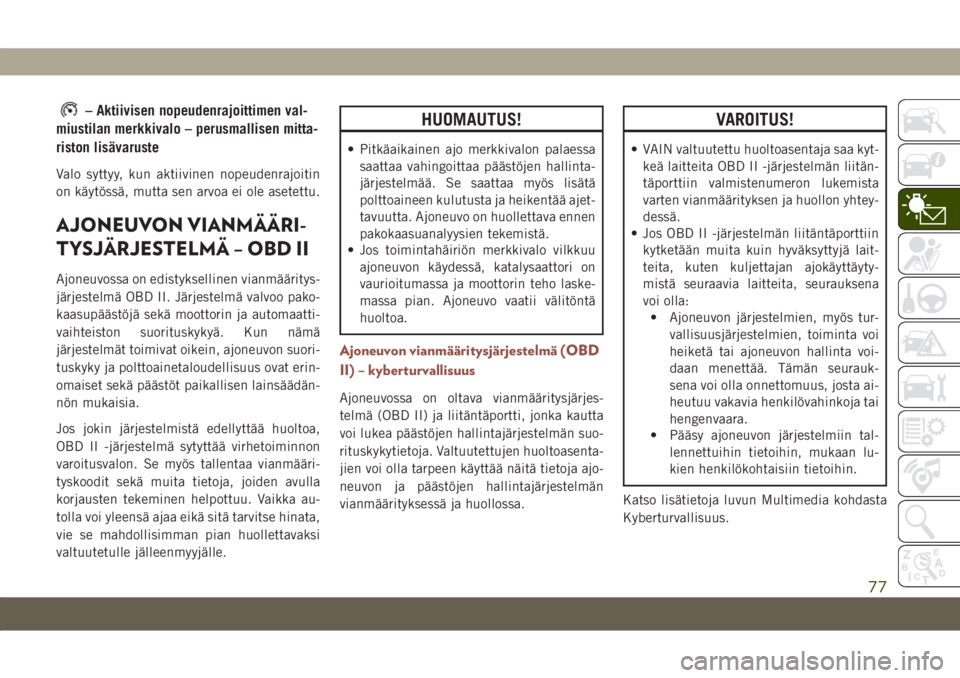

– Aktiivisen nopeudenrajoittimen val-
miustilan merkkivalo – perusmallisen mitta-
riston lisävaruste
Valo syttyy, kun aktiivinen nopeudenrajoitin
on käytössä, mutta sen arvoa ei ole asetettu.
AJONEUVON VIANMÄÄRI-
TYSJÄRJESTELMÄ – OBD II
Ajoneuvossa on edistyksellinen vianmääritys-
järjestelmä OBD II. Järjestelmä valvoo pako-
kaasupäästöjä sekä moottorin ja automaatti-
vaihteiston suorituskykyä. Kun nämä
järjestelmät toimivat oikein, ajoneuvon suori-
tuskyky ja polttoainetaloudellisuus ovat erin-
omaiset sekä päästöt paikallisen lainsäädän-
nön mukaisia.
Jos jokin järjestelmistä edellyttää huoltoa,
OBD II -järjestelmä sytyttää virhetoiminnon
varoitusvalon. Se myös tallentaa vianmääri-
tyskoodit sekä muita tietoja, joiden avulla
korjausten tekeminen helpottuu. Vaikka au-
tolla voi yleensä ajaa eikä sitä tarvitse hinata,
vie se mahdollisimman pian huollettavaksi
valtuutetulle jälleenmyyjälle.
HUOMAUTUS!
• Pitkäaikainen ajo merkkivalon palaessa
saattaa vahingoittaa päästöjen hallinta-
järjestelmää. Se saattaa myös lisätä
polttoaineen kulutusta ja heikentää ajet-
tavuutta. Ajoneuvo on huollettava ennen
pakokaasuanalyysien tekemistä.
• Jos toimintahäiriön merkkivalo vilkkuu
ajoneuvon käydessä, katalysaattori on
vaurioitumassa ja moottorin teho laske-
massa pian. Ajoneuvo vaatii välitöntä
huoltoa.
Ajoneuvon vianmääritysjärjestelmä (OBD
II) – kyberturvallisuus
Ajoneuvossa on oltava vianmääritysjärjes-
telmä (OBD II) ja liitäntäportti, jonka kautta
voi lukea päästöjen hallintajärjestelmän suo-
rituskykytietoja. Valtuutettujen huoltoasenta-
jien voi olla tarpeen käyttää näitä tietoja ajo-
neuvon ja päästöjen hallintajärjestelmän
vianmäärityksessä ja huollossa.
VAROITUS!
• VAIN valtuutettu huoltoasentaja saa kyt-
keä laitteita OBD II -järjestelmän liitän-
täporttiin valmistenumeron lukemista
varten vianmäärityksen ja huollon yhtey-
dessä.
• Jos OBD II -järjestelmän liitäntäporttiin
kytketään muita kuin hyväksyttyjä lait-
teita, kuten kuljettajan ajokäyttäyty-
mistä seuraavia laitteita, seurauksena
voi olla:
• Ajoneuvon järjestelmien, myös tur-
vallisuusjärjestelmien, toiminta voi
heiketä tai ajoneuvon hallinta voi-
daan menettää. Tämän seurauk-
sena voi olla onnettomuus, josta ai-
heutuu vakavia henkilövahinkoja tai
hengenvaara.
• Pääsy ajoneuvon järjestelmiin tal-
lennettuihin tietoihin, mukaan lu-
kien henkilökohtaisiin tietoihin.
Katso lisätietoja luvun Multimedia kohdasta
Kyberturvallisuus.
77

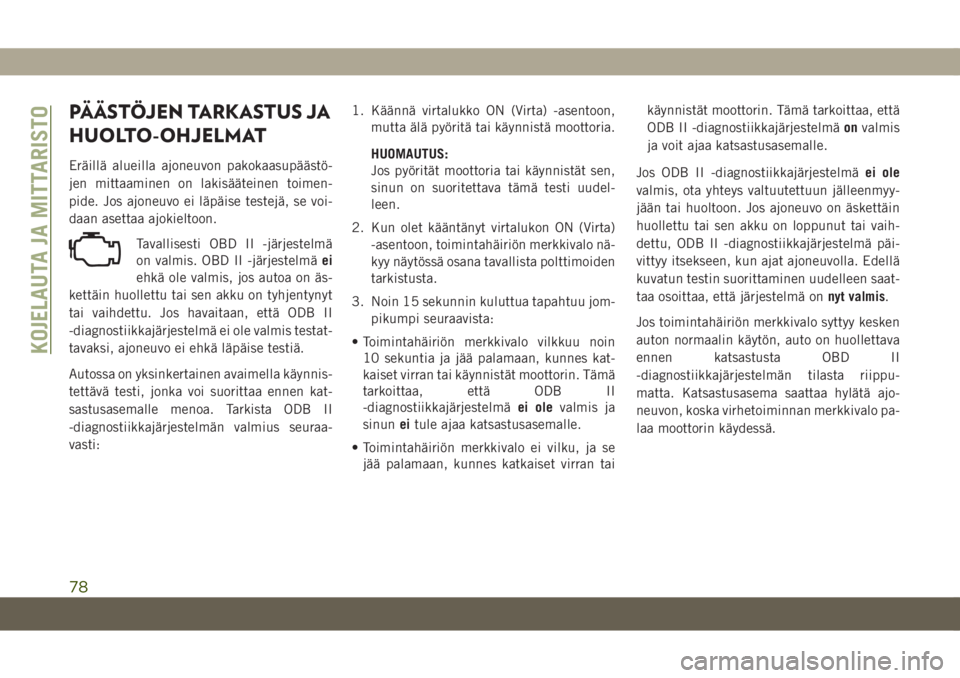

PÄÄSTÖJEN TARKASTUS JA
HUOLTO-OHJELMAT
Eräillä alueilla ajoneuvon pakokaasupäästö-
jen mittaaminen on lakisääteinen toimen-
pide. Jos ajoneuvo ei läpäise testejä, se voi-
daan asettaa ajokieltoon.
Tavallisesti OBD II -järjestelmä
on valmis. OBD II -järjestelmäei
ehkä ole valmis, jos autoa on äs-
kettäin huollettu tai sen akku on tyhjentynyt
tai vaihdettu. Jos havaitaan, että ODB II
-diagnostiikkajärjestelmä ei ole valmis testat-
tavaksi, ajoneuvo ei ehkä läpäise testiä.
Autossa on yksinkertainen avaimella käynnis-
tettävä testi, jonka voi suorittaa ennen kat-
sastusasemalle menoa. Tarkista ODB II
-diagnostiikkajärjestelmän valmius seuraa-
vasti:1. Käännä virtalukko ON (Virta) -asentoon,
mutta älä pyöritä tai käynnistä moottoria.
HUOMAUTUS:
Jos pyörität moottoria tai käynnistät sen,
sinun on suoritettava tämä testi uudel-
leen.
2. Kun olet kääntänyt virtalukon ON (Virta)
-asentoon, toimintahäiriön merkkivalo nä-
kyy näytössä osana tavallista polttimoiden
tarkistusta.
3. Noin 15 sekunnin kuluttua tapahtuu jom-
pikumpi seuraavista:
• Toimintahäiriön merkkivalo vilkkuu noin
10 sekuntia ja jää palamaan, kunnes kat-
kaiset virran tai käynnistät moottorin. Tämä
tarkoittaa, että ODB II
-diagnostiikkajärjestelmäei olevalmis ja
sinuneitule ajaa katsastusasemalle.
• Toimintahäiriön merkkivalo ei vilku, ja se
jää palamaan, kunnes katkaiset virran taikäynnistät moottorin. Tämä tarkoittaa, että
ODB II -diagnostiikkajärjestelmäonvalmis
ja voit ajaa katsastusasemalle.
Jos ODB II -diagnostiikkajärjestelmäei ole
valmis, ota yhteys valtuutettuun jälleenmyy-
jään tai huoltoon. Jos ajoneuvo on äskettäin
huollettu tai sen akku on loppunut tai vaih-
dettu, ODB II -diagnostiikkajärjestelmä päi-
vittyy itsekseen, kun ajat ajoneuvolla. Edellä
kuvatun testin suorittaminen uudelleen saat-
taa osoittaa, että järjestelmä onnyt valmis.
Jos toimintahäiriön merkkivalo syttyy kesken
auton normaalin käytön, auto on huollettava
ennen katsastusta OBD II
-diagnostiikkajärjestelmän tilasta riippu-
matta. Katsastusasema saattaa hylätä ajo-
neuvon, koska virhetoiminnan merkkivalo pa-
laa moottorin käydessä.
KOJELAUTA JA MITTARISTO
78
