Page 531 of 993

JEEP GRAND CHEROKEE 2001  Owners Manual BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID - WHITE 2 WAY
CAV CIRCUIT FUNCTION
1 K29 18WaT/PK BRAKE SWITCH SENSE
2 F99 20OR FUSED IGNITION SWITCH OUTPUT (RUN-START)
C100 - BLACK (RIGHT HEADLAMP AND DA

Page 532 of 993

JEEP GRAND CHEROKEE 2001  Owners Manual C101 (RHD) - BLACK (ENGINE SIDE)
CAV CIRCUIT
1 D25 18YL/VT (4.7L RHD)
2 K99 18GY/WT
3 C18 18DB (4.7L RHD)
4 T10 18YL/DG (4.7L RHD)
5 K4 18BK/LB (4.7L RHD)
6 K6 18VT/BK (4.7L RHD)
7 T6 18VT/WT (4.7L RH

Page 533 of 993

JEEP GRAND CHEROKEE 2001  Owners Manual C102 (GAS) - BLACK ( RIGHT HEADLAMP AND
DASH SIDE)
CAV CIRCUIT
1 A30 14RD/WT (4.7L)
2 F991 20OR/DB
3 C240 18DB/RD (4.7L)
3 C24 20DB/PK (4.0L)
4 F42 18DG/LG
5 A7 14RD/BK
6 L1 18VT/BK
7 Z21 20BK/LG
8 T4

Page 534 of 993

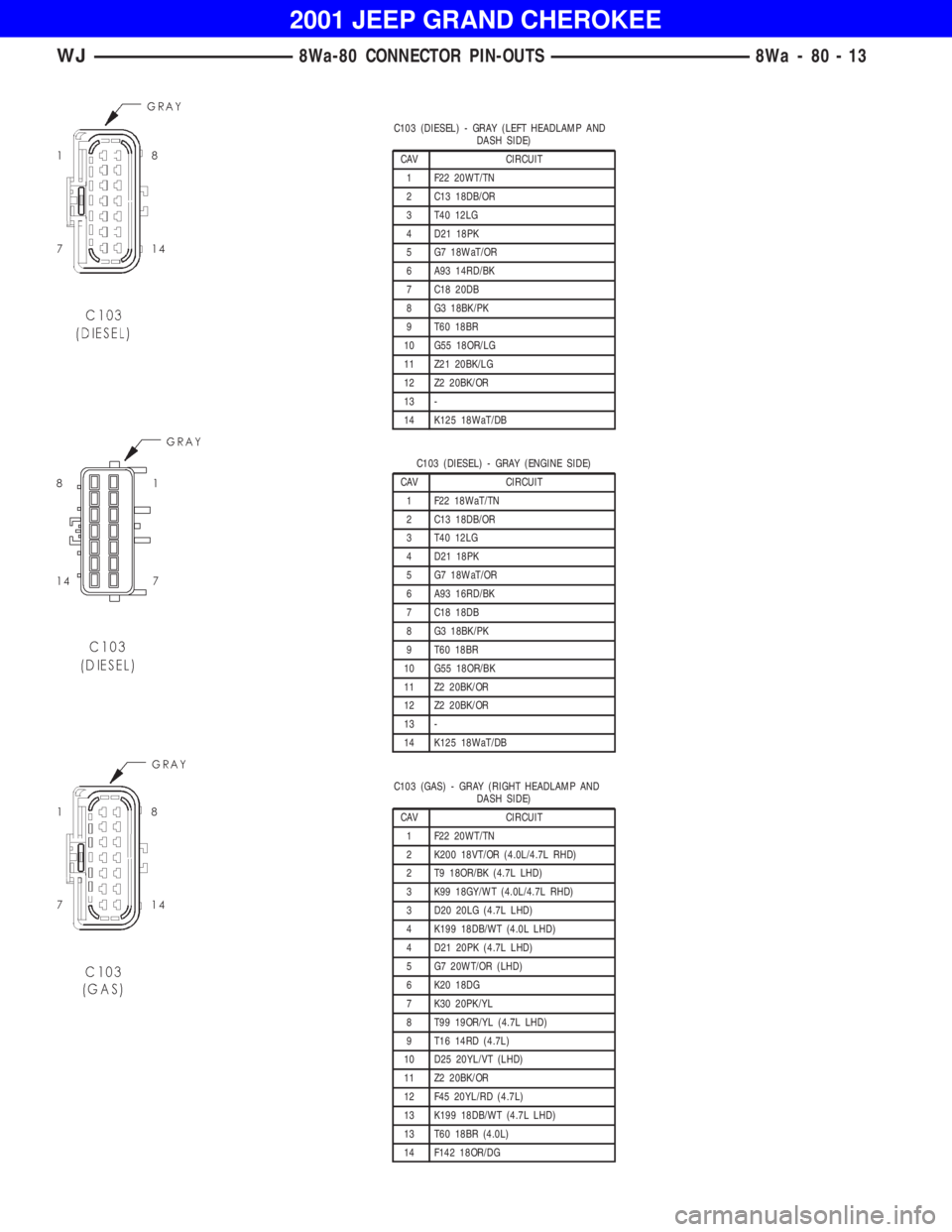

JEEP GRAND CHEROKEE 2001  Owners Manual C103 (DIESEL) - GRAY (ENGINE SIDE)
CAV CIRCUIT
1 F22 18WaT/TN
2 C13 18DB/OR
3 T40 12LG
4 D21 18PK
5 G7 18WaT/OR
6 A93 16RD/BK
7 C18 18DB
8 G3 18BK/PK
9 T60 18BR
10 G55 18OR/BK
11 Z2 20BK/OR
12 Z2 20BK

Page 535 of 993

JEEP GRAND CHEROKEE 2001  Owners Manual C104 (4.7L) - LT GRAY (RIGHT HEADLAMP
AND DASH SIDE)
CAV CIRCUIT
1 K200 18VT/OR
2 K6 18VT/WT
3-
4-
5-
6-
C104 (4.7L) - LT GRAY (ENGINE SIDE)
CAV CIRCUIT
1 K200 18VT/OR
2 K6 18VT/WT
3-
4-
5-
6-
8Wa - 8

Page 536 of 993

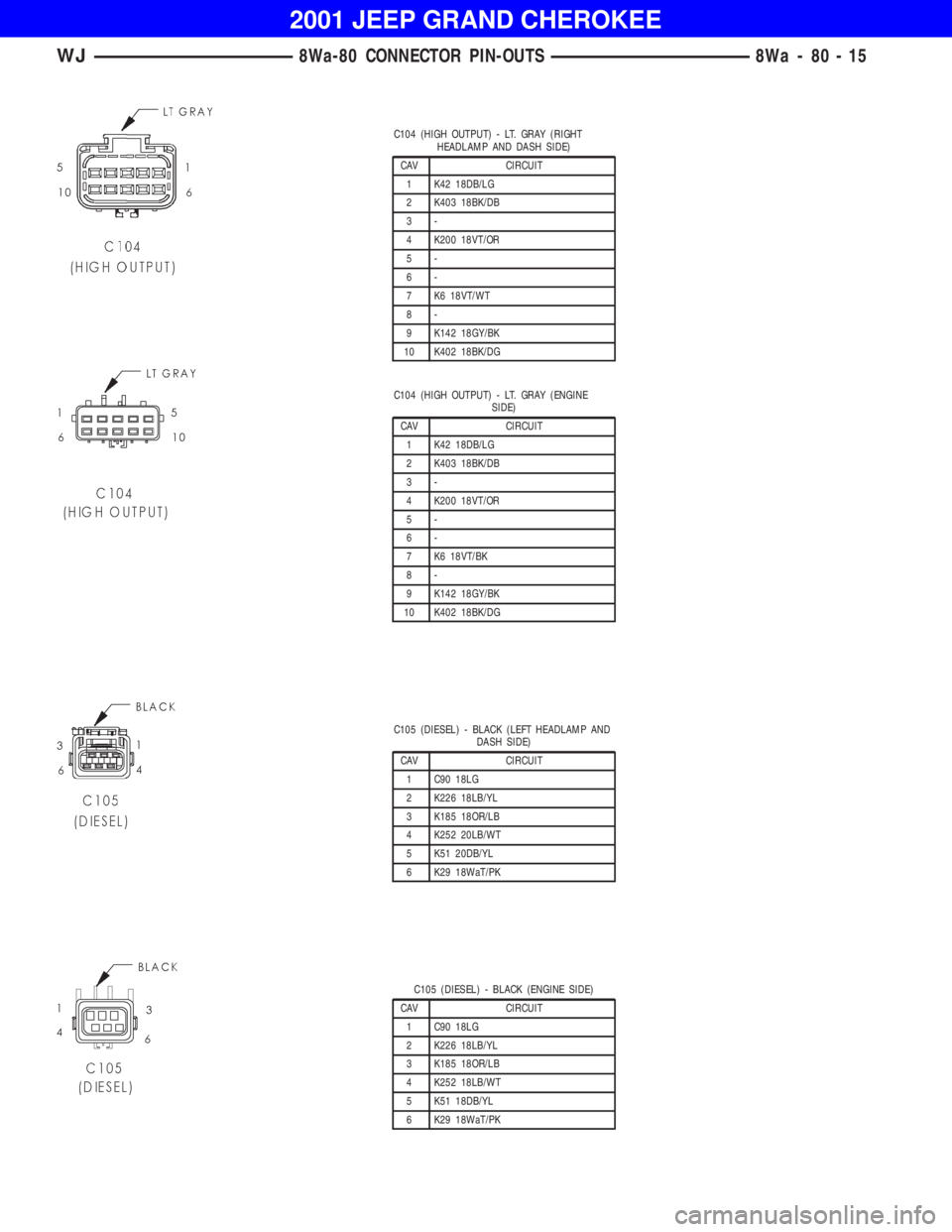

JEEP GRAND CHEROKEE 2001  Owners Manual C104 (HIGH OUTPUT) - LT. GRAY (ENGINE
SIDE)
CAV CIRCUIT
1 K42 18DB/LG
2 K403 18BK/DB
3-
4 K200 18VT/OR
5-
6-
7 K6 18VT/BK
8-
9 K142 18GY/BK
10 K402 18BK/DG
C105 (DIESEL) - BLACK (LEFT HEADLAMP AND
DAS

Page 537 of 993

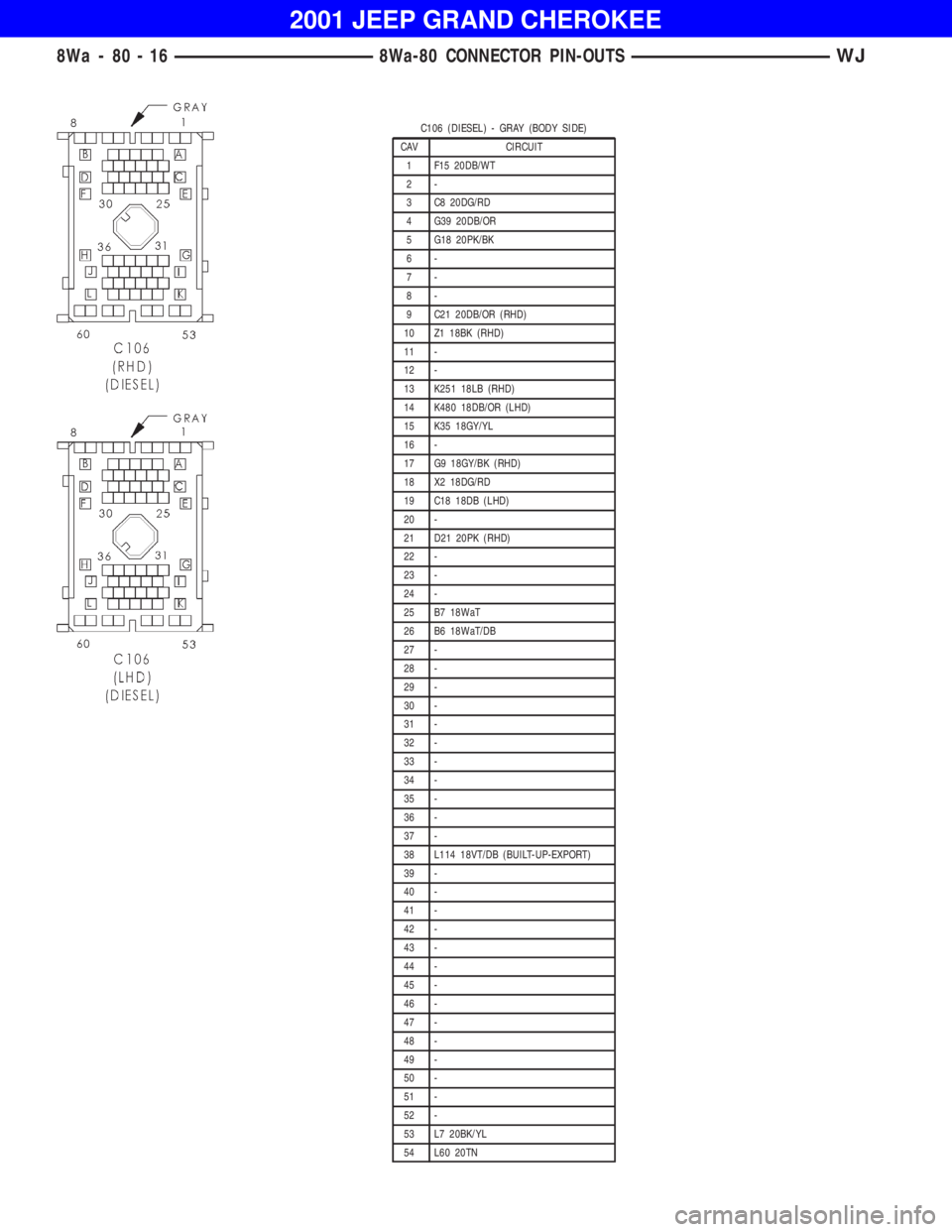

JEEP GRAND CHEROKEE 2001  Owners Manual

Page 538 of 993

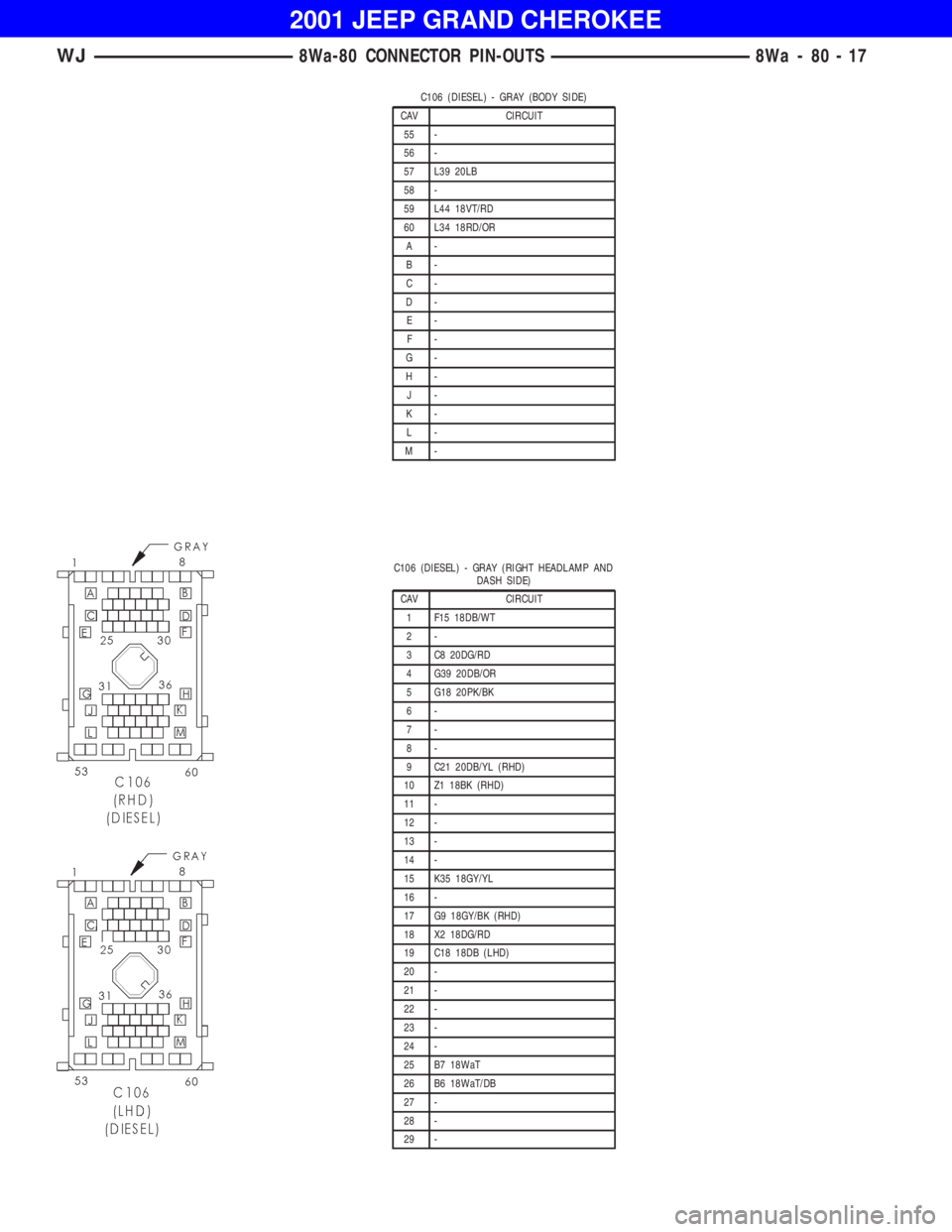

JEEP GRAND CHEROKEE 2001  Owners Manual C106 (DIESEL) - GRAY (RIGHT HEADLAMP AND
DASH SIDE)
CAV CIRCUIT
1 F15 18DB/WT
2-
3 C8 20DG/RD
4 G39 20DB/OR
5 G18 20PK/BK
6-
7-
8-
9 C21 20DB/YL (RHD)
10 Z1 18BK (RHD)
11 -
12 -
13 -
14 -
15 K35 18GY/

Page 539 of 993

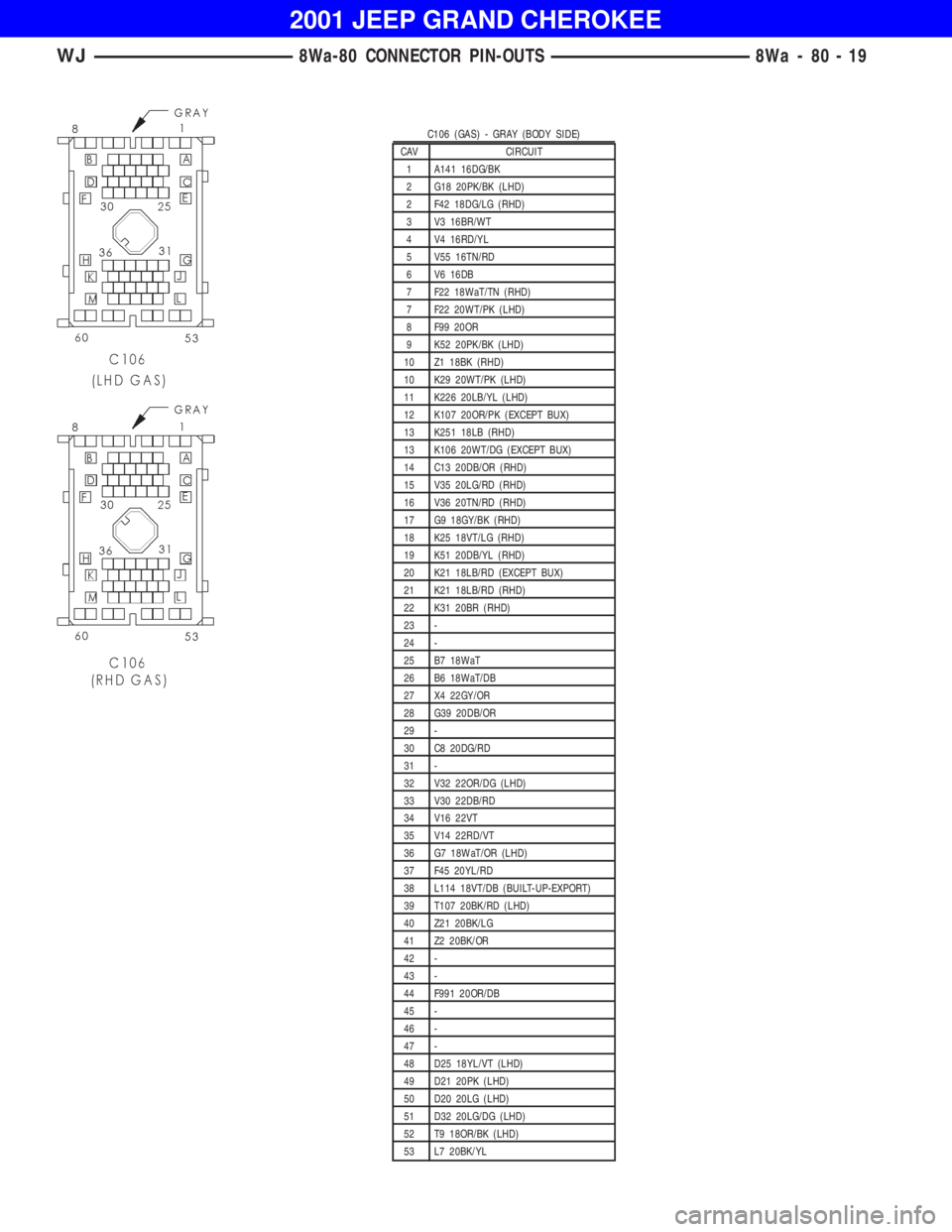

JEEP GRAND CHEROKEE 2001  Owners Manual

Page 540 of 993

JEEP GRAND CHEROKEE 2001  Owners Manual
