niet beschikbaar. Op het scherm zal de
waarschuwing “ACC/FCW Unavailable - Ser-
vice Radar Sensor” (ACC/FCW niet beschik-
baar - Laat radarsensor nakijken) worden
getoond.
Als u de steun met sensor weer wilt aanbren-
gen, voert u de hierboven beschreven proce-
dure uit in omgekeerde volgorde. Het aanhaal-
moment voor montage van de steun op de
bumper is 9 Nm (6,6 ft lbs).
Waarschuwing ACC niet beschikbaar
Als het systeem wordt uitgeschakeld en op het
EVIC de melding “ACC/FCW Unavailable, Ve-
hicle System Error” (ACC/FCW niet beschik-
baar, fout in voertuigsysteem) verschijnt, kan er
sprake zijn van een tijdelijke storing die de
werking van de ACC beperkt. Hoewel u onder
normale omstigheden nog steeds met de auto
kunt rijden, zal het ACC-systeem tijdelijk niet
beschikbaar zijn. Als dit gebeurt, kunt u probe-
ren ACC later weer in werking te stellen nadat u
het contact uit en weer aan heeft gezet. Als het
probleem aanhoudt, ga dan naar uw erkende
dealer.Waarschuwing voor onderhoud
ACC-systeem
Wanneer het systeem uitschakelt en het EVIC
de melding “ACC/FCW Unavailable Service
Radar Sensor” (ACC/FCW niet beschikbaar
onderhoud radarsensor) weergeeft, is dit een
indicatie voor een interne systeemstoring. Hoe-
wel het voertuig onder normale omstandighe-
den nog steeds bestuurbaar is, dient u het
systeem te laten controleren door een erkende
dealer.Voorzorg tijdens het rijden met ACCOnder sommige rijomstandigheden kan het
ACC-systeem moeite te hebben met detectie.
In een dergelijk geval kan de ACC laat of
onverwacht remmen. U dient als bestuurder
altijd alert te zijn om te kunnen ingrijpen.
Met een aanhanger rijden
Het gewicht van een aanhanger kan de pres-
taties van ACC beïnvloeden. Als er een merk-
bare verandering van prestatie is na aankop-
pelen van de aanhanger zoals kleiner
detectiebereik, moet u bij uw erkende dealer
langsgaan.
Waarschuwing ACC/FCW niet beschikbaar
137

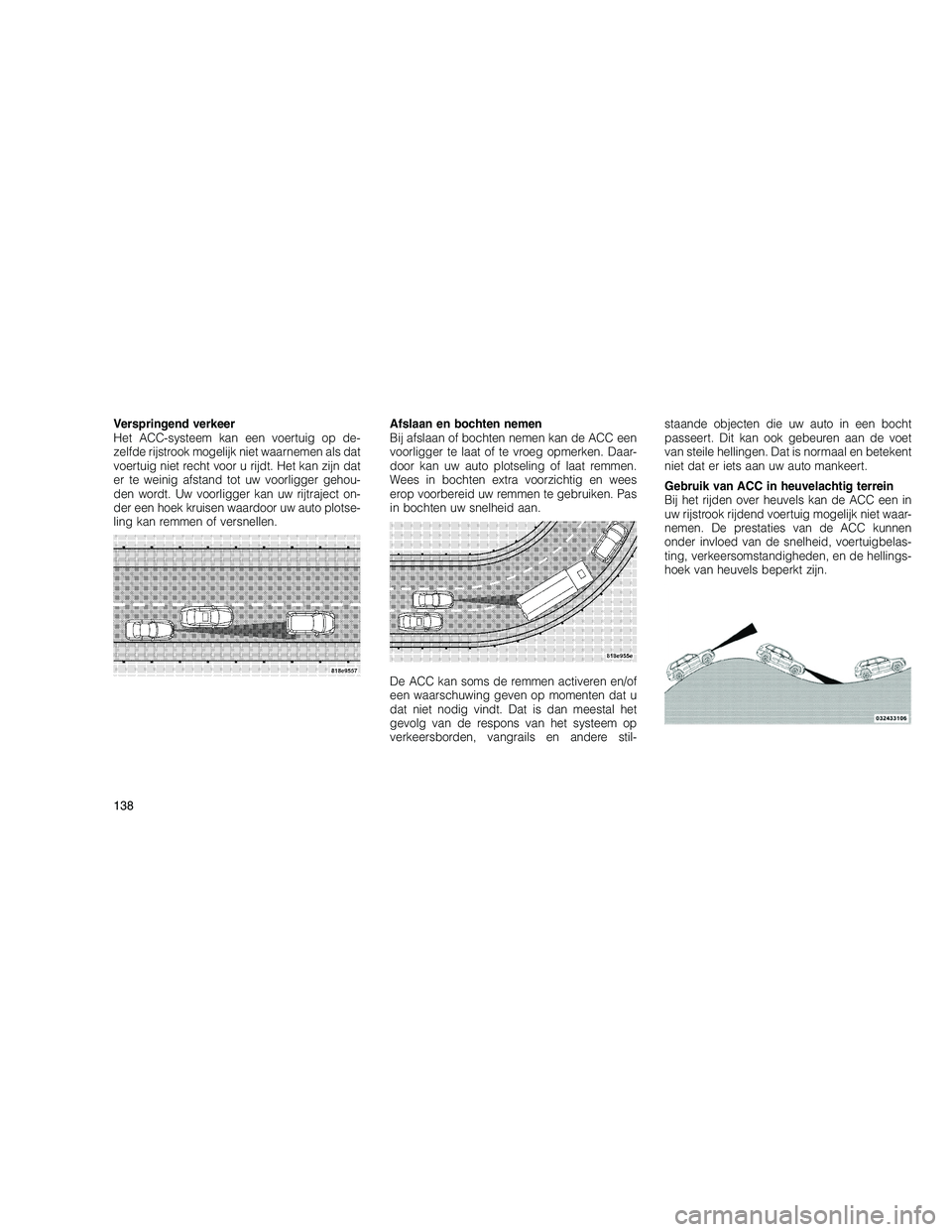

Verspringend verkeer
Het ACC-systeem kan een voertuig op de-
zelfde rijstrook mogelijk niet waarnemen als dat
voertuig niet recht voor u rijdt. Het kan zijn dat
er te weinig afstand tot uw voorligger gehou-
den wordt. Uw voorligger kan uw rijtraject on-
der een hoek kruisen waardoor uw auto plotse-
ling kan remmen of versnellen.Afslaan en bochten nemen
Bij afslaan of bochten nemen kan de ACC een
voorligger te laat of te vroeg opmerken. Daar-
door kan uw auto plotseling of laat remmen.
Wees in bochten extra voorzichtig en wees
erop voorbereid uw remmen te gebruiken. Pas
in bochten uw snelheid aan.
De ACC kan soms de remmen activeren en/of
een waarschuwing geven op momenten dat u
dat niet nodig vindt. Dat is dan meestal het
gevolg van de respons van het systeem op
verkeersborden, vangrails en andere stil-staande objecten die uw auto in een bocht
passeert. Dit kan ook gebeuren aan de voet
van steile hellingen. Dat is normaal en betekent
niet dat er iets aan uw auto mankeert.
Gebruik van ACC in heuvelachtig terrein
Bij het rijden over heuvels kan de ACC een in
uw rijstrook rijdend voertuig mogelijk niet waar-
nemen. De prestaties van de ACC kunnen
onder invloed van de snelheid, voertuigbelas-
ting, verkeersomstandigheden, en de hellings-
hoek van heuvels beperkt zijn.
138

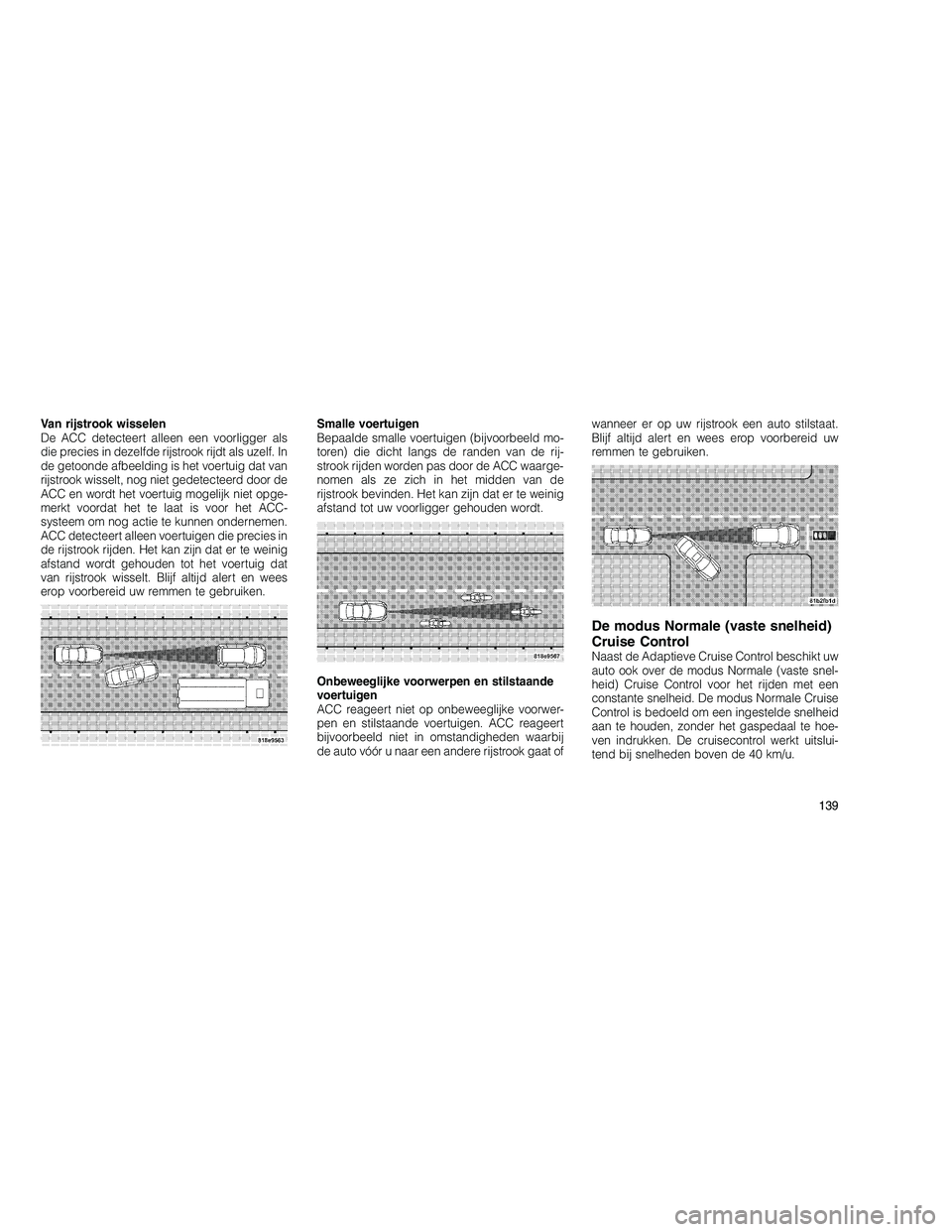

Van rijstrook wisselen
De ACC detecteert alleen een voorligger als
die precies in dezelfde rijstrook rijdt als uzelf. In
de getoonde afbeelding is het voertuig dat van
rijstrook wisselt, nog niet gedetecteerd door de
ACC en wordt het voertuig mogelijk niet opge-
merkt voordat het te laat is voor het ACC-
systeem om nog actie te kunnen ondernemen.
ACC detecteert alleen voertuigen die precies in
de rijstrook rijden. Het kan zijn dat er te weinig
afstand wordt gehouden tot het voertuig dat
van rijstrook wisselt. Blijf altijd alert en wees
erop voorbereid uw remmen te gebruiken.Smalle voertuigen
Bepaalde smalle voertuigen (bijvoorbeeld mo-
toren) die dicht langs de randen van de rij-
strook rijden worden pas door de ACC waarge-
nomen als ze zich in het midden van de
rijstrook bevinden. Het kan zijn dat er te weinig
afstand tot uw voorligger gehouden wordt.
Onbeweeglijke voorwerpen en stilstaande
voertuigen
ACC reageert niet op onbeweeglijke voorwer-
pen en stilstaande voertuigen. ACC reageert
bijvoorbeeld niet in omstandigheden waarbij
de auto vóór u naar een andere rijstrook gaat ofwanneer er op uw rijstrook een auto stilstaat.
Blijf altijd alert en wees erop voorbereid uw
remmen te gebruiken.
De modus Normale (vaste snelheid)
Cruise Control
Naast de Adaptieve Cruise Control beschikt uw
auto ook over de modus Normale (vaste snel-
heid) Cruise Control voor het rijden met een
constante snelheid. De modus Normale Cruise
Control is bedoeld om een ingestelde snelheid
aan te houden, zonder het gaspedaal te hoe-
ven indrukken. De cruisecontrol werkt uitslui-
tend bij snelheden boven de 40 km/u.
139

Als u een andere modus wilt activeren, drukt u
op de toets MODE wanneer de systeemstatus
OFF, READY of SET actief is. Als de systeem-
status ACC READY of ACC SET actief was, zal
de meldingCruise Ready (Cruisecontrol ge-
reed) worden getoond. Als de systeemstatus
ACC OFF actief was, zal de melding Cruise
Off (Cruisecontrol uit) worden getoond.. Als u
wilt terugkeren naar de modus Adaptieve
Cruise Control, drukt u nogmaals op de toets
MODE.
WAARSCHUWING!
In de modus Normale Cruise Control zal het
systeem niet reageren op voertuigen die voor
u rijden. Bovendien wordt de naderingswaar-
schuwing niet geactiveerd en klinkt er zelfs als
u te dicht op het voertuig voor u rijdt geen
alarmsignaal, omdat het voor u rijdende voer-
tuig en de tussenafstand niet worden gede-
tecteerd. Zorg dat u een veilige afstand aan-
houdt tussen uw auto en het voertuig dat voor
u rijdt. Zorg dat u zich altijd bewust bent van
de gekozen modus. De gewenste snelheid instellen
Wanneer de auto de gewenste snelheid be-
reikt, drukt u kort op de toets SET
-. Het
EVIC-scherm toont de ingestelde snelheid.
OPMERKING:
Tijdens het instellen of wijzigen van de snel-
heid wordt de nieuwe waarde weergegeven
op het display, niet op de snelheidsmeter.
De ingestelde snelheid aanpassen
U kunt de ingestelde snelheid op twee manie-
ren wijzigen:
• Trap het gaspedaal in om de gewenste
snelheid te bereiken en druk vervolgens op
de toets SET -.
• Druk kort op de toets RES +of SET -om de
ingestelde snelheid respectievelijk te verho-
gen of te verlagen in stappen van 2 km/u.
Houd de toets RES +of SET -om de inge-
stelde snelheid te wijzigen in stappen van
10 km/u. Functie uitschakelen (CANCEL)
Het systeem schakelt de modus Normale
Cruise Control uit zonder het geheugen te
wissen, wanneer:
•
U het rempedaal aantikt of indrukt.
• u op de toets CANCEL drukt.
• het elektronisch stabiliteitsprogramma/
tractiecontrolesysteem (ESC/TCS) wordt ge-
activeerd.
Functie voortzetten (RESUME)
Druk op de toets RES +en haal vervolgens uw
voet van het gaspedaal. Het EVIC-scherm
toont de laatste ingestelde snelheid.
Functie uitschakelen (OFF)
Het systeem schakelt uit en wist de ingestelde
snelheid uit het geheugen als u:
• kort drukt op de toets “ON/OFF”.
• u het contact uitschakelt.
• het ESC uitschakelt.
• de vierwielaandrijving met lage gearing in-
schakelt.
140

Als het cruisecontrolsysteem wordt uitgescha-
keld en vervolgens weer ingeschakeld, acti-
veert het systeem de laatste instelling van de
bestuurder (ACC of Normale Cruise Control).
Anti-ongevalsysteem Forward
Collision Warning — Indien
aanwezig
Het FCW-systeem (Forward Collision Warning)
waarschuwt de bestuurder voor een mogelijke
aanrijding met het voertuig voor u en raadt de
bestuurder aan actie te ondernemen om een
aanrijding te voorkomen.
Het FCW-systeem overziet de informatie van
de vooruitkijkende sensor, van de elektronische
remregeling EBC (Electronic Brake Controller)
en van de wielsnelheidsensoren om te bereke-
nen of zich het gevaar van een kop-
staartbotsing voordoet. Wanneer het systeem
bepaald heeft dat een kop-staartbotsing waar-
schijnlijk is, wordt een visuele waarschuwing
weergegeven op het elektronisch voertuiginfor-
matiecentrum (EVIC) en klinkt tevens een waar-
schuwingssignaal. Wanneer het systeem be-
paalt dat een aanrijding met het voertuig voor uniet langer waarschijnlijk is, worden de waar-
schuwingen gedeactiveerd.
WAARSCHUWING!
Het FCW-systeem (Forward Collision War-
ning) is niet bedoeld om zelfstandig een aan-
rijding te voorkomen. Het is de verantwoorde-
lijkheid van de bestuurder om het voertuig
door middel van rem- en stuuracties te con-
troleren en een aanrijding te voorkomen. Het
niet opvolgen van deze waarschuwing kan tot
ernstige verwondingen of de dood leiden.
Aanpassen van de FCW-status
(voorwaartse waarschuwingstijd)
De FCW-functie kan ingesteld worden op veraf
of dichtbij en kan worden uitgeschakeld door
de voorwaartse waarschuwingstijd in het elek-
tronisch voertuiginformatiecentrum (EVIC) aan
te passen. Raadpleeg voor nadere informatie
hoofdstuk
elektronisch voertuiginformatiecen-
trum (EVIC) onder de functies op uw dash-
board . De FCW-status Off, Near of Far (Uit,
Dichtbij of Veraf) wordt weergegeven in het
EVIC.
FCW-melding
Ter illustratie
141

De standaardinstelling van de FCW is “Veraf”,
hierbij waarschuwt het systeem u voor een
mogelijke aanrijding met een voertuig voor u
terwijl u nog op een grotere afstand van dit
voertuig bent. Dit geeft u de langste reactietijd.
Door de FCW-status aan te passen naar “Near
(dichtbij), kan het systeem u waarschuwen
voor een mogelijke aanrijding met het voertuig
voor u terwijl u veel dichter bij dit voertuig bent.
Met deze instelling heeft u minder reactietijd
dan bij de instelling Far (veraf). Hierdoor
bereikt u een meer dynamische rijervaring.
Door de FCW-status te veranderen in “Off” (Uit)
waarschuwt het systeem u niet meer voor een
mogelijke aanrijding met het voertuig voor u.
OPMERKING:
Wanneer de FCW ingesteld is op “Off” (Uit),
wordt de tekst FCW OFF weergegeven in het
EVIC. OPMERKING:
•
Het systeem onthoudt de laatste door de
bestuurder geactiveerde instelling nadat
de ontsteking wordt uitgeschakeld.
• De FCW reageert niet op onbelangrijke
voorwerpen zoals objecten hoog boven
de weg, weerkaatsingen van de bodem,
objecten welke zich niet in het pad van de
auto bevinden, stationaire voorwerpen
welke ver weg zijn, tegemoetkomend ver-
keer, of voorgaande voertuigen met een
gelijke of hogere snelheid. •
Bij uitschakeling van de FCW en de ACC
wordt het niet beschikbaar zijn via de
onderstaande schermen aangegeven.
Weergegeven waarschuwingen en
onderhoud
Waarschuwing “Clean Radar Sensor In
Front Of Vehicle” (Reinig de radarsensor
aan voorzijde voertuig).
De FCW-waarschuwing “Clean Radar Sensor
In Front Of Vehicle” (Reinig de radarsensor aan
voorzijde voertuig) wordt weergegeven wan-
neer de omstandigheden het functioneren van
het systeem tijdelijk beperken. Dit komt vooral
voor bij slecht zicht, zoals tijden sneeuwval of
zware regenbuien. Het FCW-systeem kan ook
tijdelijk geblindeerd worden door vervuiling
door modder, stof of ijs. In dergelijke gevallen
zal de waarschuwing “Clean Radar Sensor In
Front Of Vehicle” (Reinig de radarsensor aan
voorzijde voertuig) op het EVIC verschijnen en
het systeem zal uitschakelen.
FCW Off Voorbeeld
142

Waarschuwing FCW niet beschikbaar
Wanneer het systeem uitschakelt en op het
EVIC verschijnt de waarschuwing ACC/FCW
Unavailable, Vehicle System Error” (ACC/FCW
niet beschikbaar, storing voertuigsysteem) is er
wellicht sprake van een tijdelijke storing waar-
door de FCW-functie wordt beperkt. Hoewel
het voertuig onder normale omstandigheden
nog steeds bestuurbaar is, zal de FCW tijdelijk
niet beschikbaar zijn. Als dit gebeurt, kunt u
proberen de FCW later weer in werking te
stellen nadat u het contact uit en weer aan
heeft gezet. Als het probleem aanhoudt, ga
dan naar uw erkende dealer.
Waarschuwing onderhoud FCW
Wanneer het systeem uitschakelt en het EVIC
de melding “ACC/FCW Unavailable Service
Radar Sensor” (ACC/FCW niet beschikbaar
onderhoud radarsensor) weergeeft, is dit een
indicatie voor een interne systeemstoring. Hoe-
wel het voertuig onder normale omstandighe-
den nog steeds bestuurbaar is, dient u het
systeem te laten controleren door een erkend
dealer.
PARKSENSEPARKEERHULP —
INDIEN AANWEZIG
Het ParkSense parkeerhulpsysteem geeft tij-
dens het achter- of vooruit rijden, bijv. bij het
inparkeren, visuele en hoorbare indicaties van
de afstand tussen de achter- en/of voorbum-
perpanelen en een gedetecteerd obstakel. Zie
de voorzorgsmaatregelen voor gebruik van het
ParkSense -systeem voor de beperkingen van
dit systeem en aanbevelingen. Wanneer u de contactschakelaar in de stand
ON/RUN draait, wordt door ParkSense
auto-
matisch de systeemstatus (actief of inactief)
hersteld die actief was voordat het contact
werd uitgeschakeld. De parkeerhulp kan uit-
sluitend worden geactiveerd wanneer de scha-
kelhendel in de stand REVERSE (achteruit) of
DRIVE (rijden) staat.
Wanneer ParkSense bij een van deze standen
van de schakelhendel wordt ingeschakeld,
blijft het systeem actief totdat de rijsnelheid is
toegenomen tot ongeveer 18 km/h of meer. Het
systeem wordt weer actief wanneer de rijsnel-
heid is afgenomen tot minder dan ongeveer
16 km/h.
ParkSense -sensorsDe vier ParkSense -sensoren, in de paneel/
bumper achter, bewaken het gebied achter de
auto dat binnen de zichtsafstand van de sen-
sors valt. De sensors kunnen in horizontale
richting obstakels op een afstand van onge-
veer 30 tot 200 cm van het achterpaneel/de
achterbumper detecteren, afhankelijk van de
plaats, het type en de richting van het obstakel.
Waarschuwing ACC/FCW niet beschikbaar
143

De zes ParkSensesensoren, gemonteerd in
het voorpaneel/de voorbumper, bewaken het
gebied voor de auto dat binnen het sensorbe-
reik valt. De sensoren kunnen in horizontale
richting obstakels op een afstand van onge-
veer 30 tot 120 cm van het voorpaneel/de
voorbumper detecteren, afhankelijk van de
plaats, het type en de richting van het obstakel.
Waarschuwingsdisplay van
ParkSense
Het ParkSense waarschuwingsdisplay ver-
schijnt alleen, wanneer Sound and Display
(Geluid en weergave) wordt geselecteerd in
het deel met door de klant te programmeren
functies van het Elektronisch voertuiginforma-
tiecentrum (EVIC). Voor meer informatie raad-
pleegt u Elektronisch voertuiginformatiecen-
trum (EVIC)/Persoonlijke Instellingen (door de
klant te programmeren functies) in De func-
ties op uw dashboard . Het ParkSense - waarschuwingsscherm bevindt zich op het
EVIC-scherm op de instrumentengroep. Het
geeft zowel zichtbare als hoorbare waarschu-
wingen weer om de afstand tussen het
achterpaneel/de achterbumper of het
voorpaneel/de voorbumper en het gedetec-
teerde obstakel aan te geven.
Display van ParkSense
Het waarschuwingsdisplay schakelt IN en
geeft de actuele systeemstatus weer wanneer
het voertuig in de stand REVERSE (achteruit) of
in DRIVE (rijden) is en een obstakel is waarge-
nomen.
Display parkeerhulpParkeerhulp aan
144

Het systeem geeft een gedetecteerd obstakel
aan met drie boogjes en laat gedurende een
halve seconde een toon horen. Als de auto
naar het object toerijdt, zal het EVIC-display
minder bogen laten zien en de geluidstoon zal
veranderen van langzaam naar snel naar aan-
houdend.De auto is dichtbij het obstakel als het EVIC-
display een knipperende boog laat zien en een
aanhoudende toon laat horen. De volgende
tabel illustreert de werking van het waarschu-
wingssysteem wanneer een obstakel wordt
waargenomen:
Langzame toon
Snelle toonAanhoudende toon
145

WAARSCHUWINGEN
Afstand achter (in/cm) Meer dan 200 cm 79-39 in (200-100 cm)39-25 in
(100-65 cm) 25-12 in
(65-30 cm) Minder dan 12 in
(30 cm)
Afstand voor (in/cm) Meer dan 120 cm 47-39 in (120-100 cm)39-25 in
(100-65 cm) 25-12 in
(65-30 cm) Minder dan 12 in
(30 cm)
Hoorbare waarschu- wing (klokgeluid) Geen Enkele toon
secondeSlow (Vertraagd) Snel Continu
Displaybericht Parkeerhulp aan Waarschuwing voor- werp gedetecteerdWaarschuwing voor-
werp gedetecteerd Waarschuwing voor-
werp gedetecteerd Waarschuwing voorwerp
gedetecteerd
Boogjes Geen 3 brandend (continu)3 langzaam
knipperend 2 langzaam
knipperend 1 langzaam knipperend
Dempen radiogeluid Nee Ja Ja Ja Ja
OPMERKING:
ParkSense zet het geluid van de radio,
wanneer deze aan staat, zachter wanneer
het systeem een geluidssignaal produceert.
ParkSense in- en uitschakelenParkSense kan worden in- en uitgeschakeld
met een knop die zich in het schakelpaneel van
het dashboard bevindt, of via de door de klant
te programmeren functies van de EVIC. De
beschikbare keuzes zijn: OFF (uit), Sound Only
(alleen geluid) of Sound and Display (geluid en
display). Voor meer informatie raadpleegt u
Elektronisch voertuiginformatiecentrum
(EVIC)/Persoonlijke Instellingen (door de klant
te programmeren functies) in De functies op
uw dashboard .
Wanneer de ParkSense schake-
laar wordt ingedrukt om het sys-
teem uit te schakelen, geven de
instrumenten gedurende ongeveer
vijf seconden het bericht PARK
ASSIST OFF (Parkeerhulp uitge-
schakeld) weer. Voor meer informatie raad-
pleegt u het Elektronisch voertuiginformatie-
centrum (EVIC) in De functies op uw dashboard
. Wanneer de schakelhendel, met
uitgeschakelde parkeerhulp, in de stand RE-
VERSE (achteruit) of DRIVE (rijden) wordt gezet
(bij een snelheid van 18 km/h of lager), zal het
EVIC het bericht “PARK ASSIST OFF” (Parkeer-
hulp uitgeschakeld) weergeven zolang het
voertuig in de achteruitversnelling staat, of ge-
durende vijf seconden wanneer het voertuig in
de rijstand staat.
De LED van de parkeerhulp brandt wanneer de
parkeerhulp uitgeschakeld of defect is. De LED
van de schakelaar van de parkeerhulp brandt
niet als het systeem is ingeschakeld.
146
