Centre de distribution électriqueLe centre de distribution électrique se trouve
dans le compartiment moteur, près de la bat-
terie. Ce centre contient des fusibles à car-
touche, des mini-fusibles, des relais et des
disjoncteurs. Une description de chaque fusible
et composant peut être estampillée sur le cou-
vercle intérieur, sinon le numéro de cavité de
chaque fusible est estampillé sur le couvercle
intérieur qui correspond au tableau suivant.
CavitéCartouche fusible Mini-fusible Description
F03 60 A Jaune – Ventilateur du radiateur
F05 40 A Vert –Compresseur pour suspension pneumatique – Selon l’équipe-
ment
F06 40 A Vert –Freins ABS/Pompe de commande électronique de stabilité
F07 40 A Vert – Solénoïde du démarreur
F08 20 A Bleu –Capteurs d’émissions (moteur diesel uniquement)
F09 30 A Rose –Système de chauffage du carburant diesel (moteur diesel uni-
quement)
Centre de distribution électrique
417

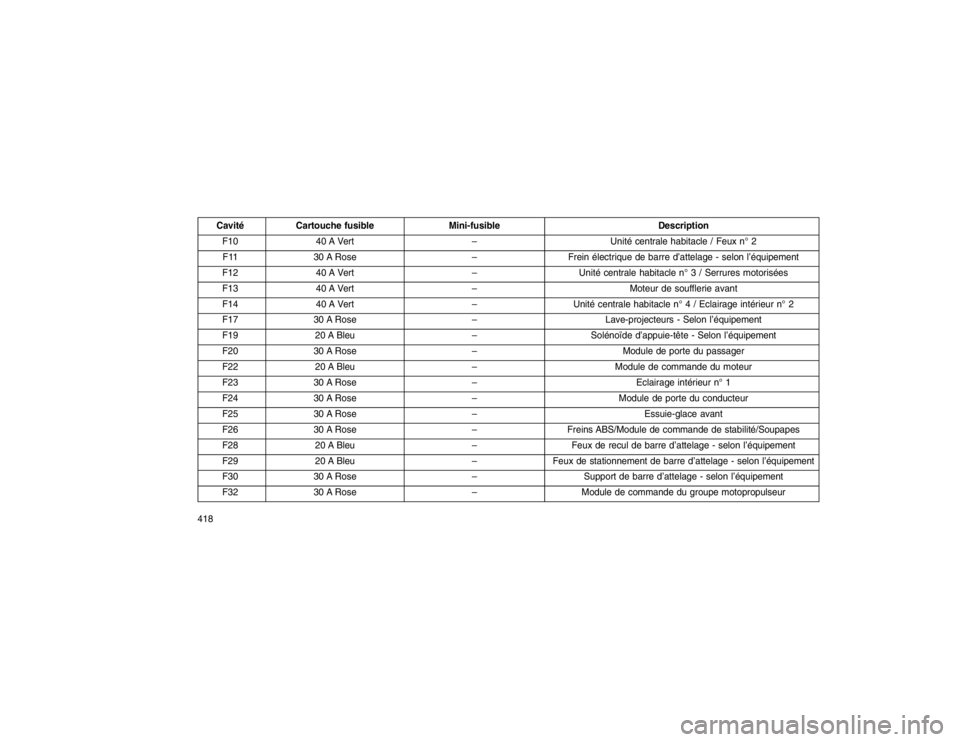

CavitéCartouche fusible Mini-fusible Description
F10 40 A Vert –Unité centrale habitacle / Feux n° 2
F11 30 A Rose –Frein électrique de barre d’attelage - selon l’équipement
F12 40 A Vert –Unité centrale habitacle n° 3 / Serrures motorisées
F13 40 A Vert – Moteur de soufflerie avant
F14 40 A Vert –Unité centrale habitacle n° 4 / Eclairage intérieur n° 2
F17 30 A Rose –Lave-projecteurs - Selon l’équipement
F19 20 A Bleu –Solénoïde d’appuie-tête - Selon l’équipement
F20 30 A Rose –Module de porte du passager
F22 20 A Bleu –Module de commande du moteur
F23 30 A Rose – Eclairage intérieur n° 1
F24 30 A Rose –Module de porte du conducteur
F25 30 A Rose – Essuie-glace avant
F26 30 A Rose –Freins ABS/Module de commande de stabilité/Soupapes
F28 20 A Bleu –Feux de recul de barre d’attelage - selon l’équipement
F29 20 A Bleu –Feux de stationnement de barre d’attelage - selon l’équipement
F30 30 A Rose –Support de barre d’attelage - selon l’équipement
F32 30 A Rose –Module de commande du groupe motopropulseur
418

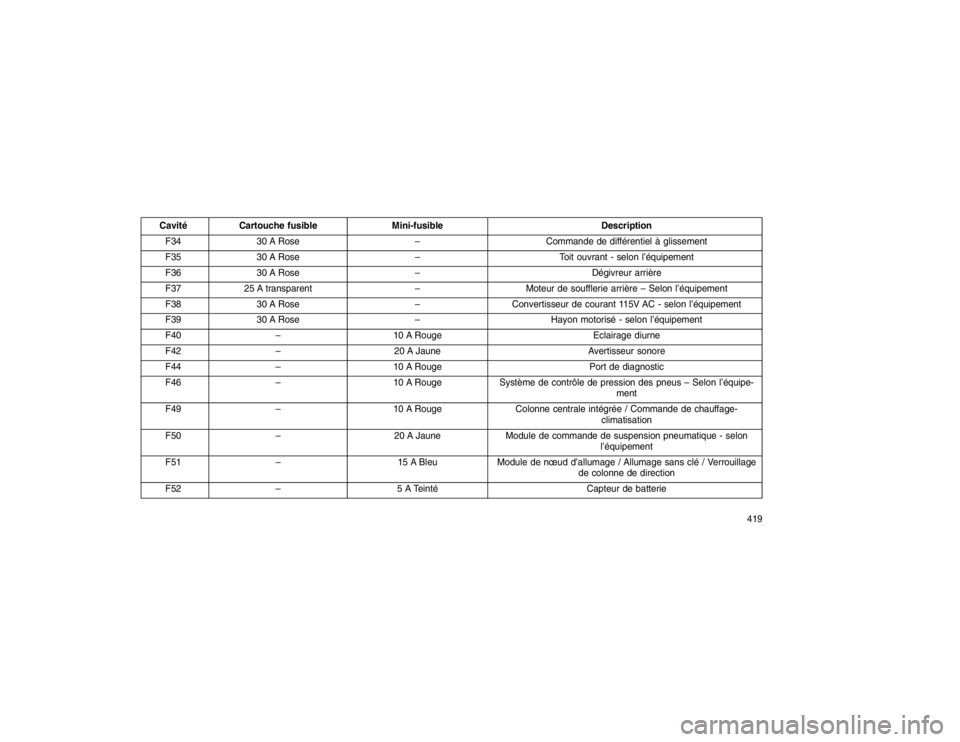

CavitéCartouche fusible Mini-fusible Description
F34 30 A Rose –Commande de différentiel à glissement
F35 30 A Rose –Toit ouvrant - selon l’équipement
F36 30 A Rose – Dégivreur arrière
F37 25 A transparent –Moteur de soufflerie arrière – Selon l’équipement
F38 30 A Rose –Convertisseur de courant 115V AC - selon l’équipement
F39 30 A Rose –Hayon motorisé - selon l’équipement
F40 – 10 A Rouge Eclairage diurne
F42 – 20 A Jaune Avertisseur sonore
F44 – 10 A Rouge Port de diagnostic
F46 – 10 A RougeSystème de contrôle de pression des pneus – Selon l’équipe-
ment
F49 – 10 A Rouge Colonne centrale intégrée / Commande de chauffage-
climatisation
F50 – 20 A JauneModule de commande de suspension pneumatique - selon
l’équipement
F51 – 15 A BleuModule de nœud d’allumage / Allumage sans clé / Verrouillage
de colonne de direction
F52 – 5 A Teinté Capteur de batterie
419

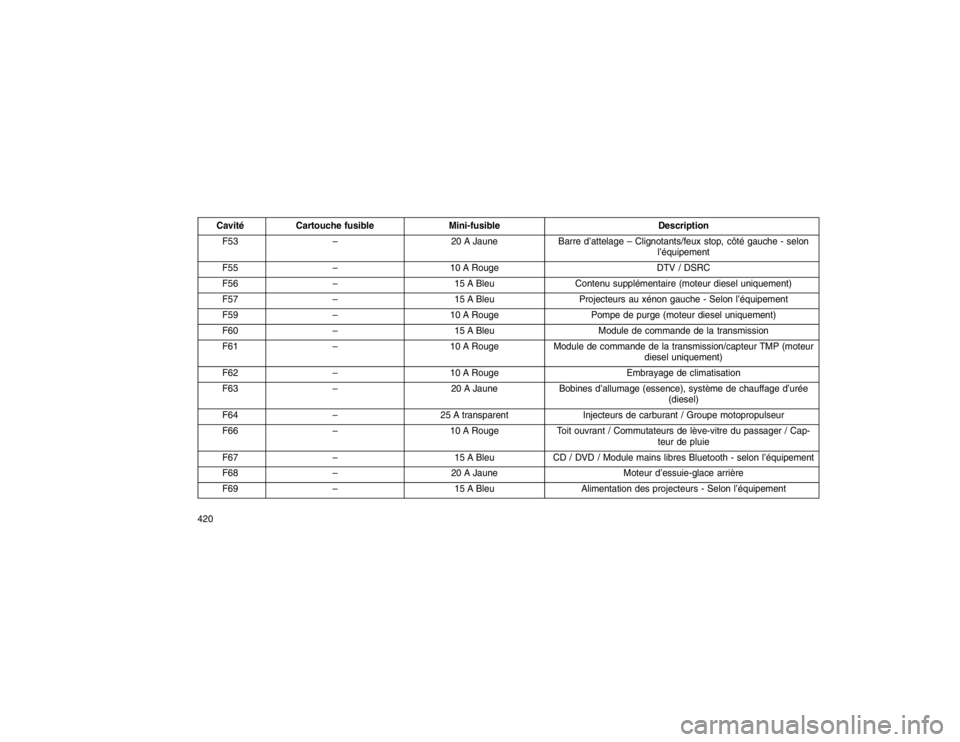

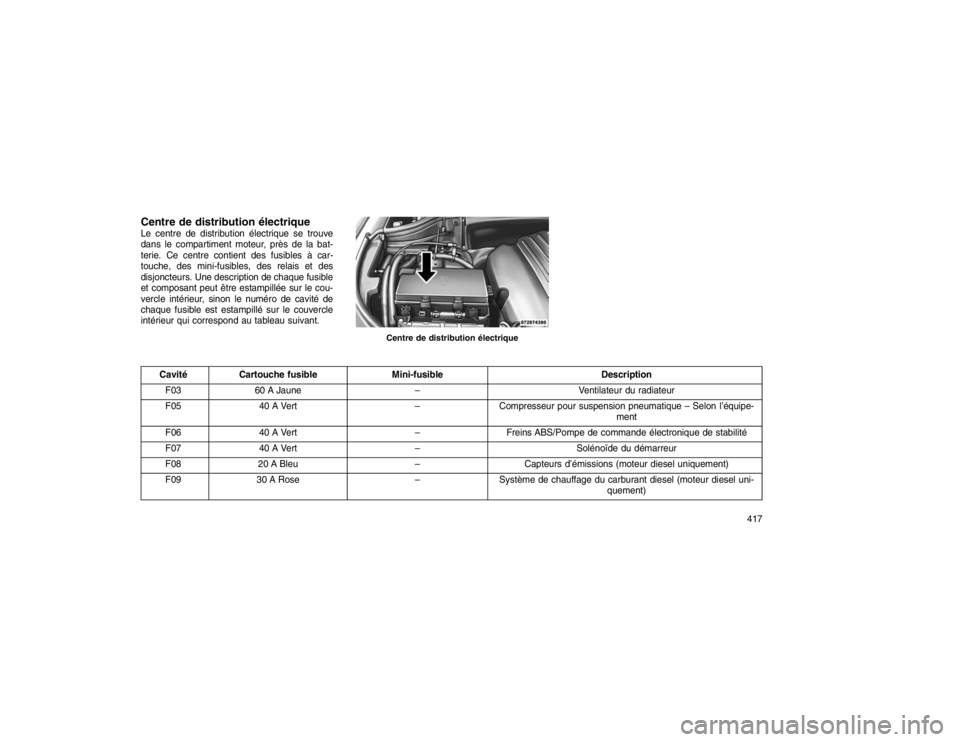

CavitéCartouche fusible Mini-fusible Description
F53 – 20 A JauneBarre d’attelage – Clignotants/feux stop, côté gauche - selon
l’équipement
F55 – 10 A Rouge DTV / DSRC
F56 – 15 A BleuContenu supplémentaire (moteur diesel uniquement)
F57 – 15 A Bleu Projecteurs au xénon gauche - Selon l’équipement
F59 – 10 A Rouge Pompe de purge (moteur diesel uniquement)
F60 – 15 A Bleu Module de commande de la transmission
F61 – 10 A RougeModule de commande de la transmission/capteur TMP (moteur
diesel uniquement)
F62 – 10 A Rouge Embrayage de climatisation
F63 – 20 A JauneBobines d’allumage (essence), système de chauffage d’urée
(diesel)
F64 –25 A transparent Injecteurs de carburant / Groupe motopropulseur
F66 – 10 A RougeToit ouvrant / Commutateurs de lève-vitre du passager / Cap-
teur de pluie
F67 – 15 A BleuCD / DVD / Module mains libres Bluetooth - selon l’équipement
F68 – 20 A Jaune Moteur d’essuie-glace arrière
F69 – 15 A Bleu Alimentation des projecteurs - Selon l’équipement
420

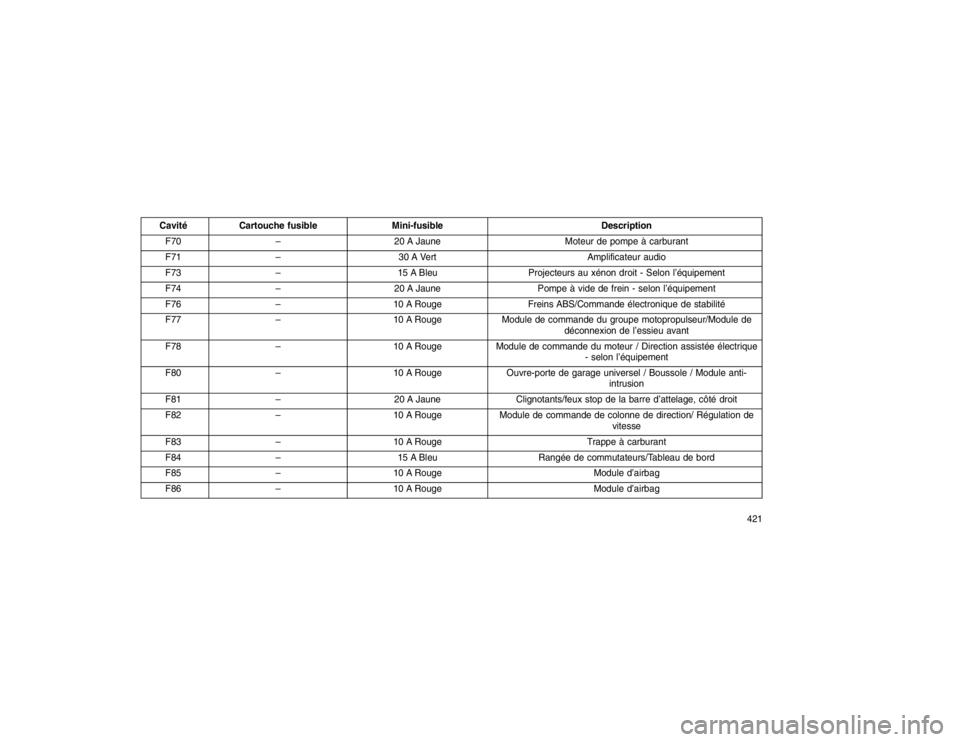

CavitéCartouche fusible Mini-fusible Description
F70 – 20 A Jaune Moteur de pompe à carburant
F71 – 30 A Vert Amplificateur audio
F73 – 15 A Bleu Projecteurs au xénon droit - Selon l’équipement
F74 – 20 A Jaune Pompe à vide de frein - selon l’équipement
F76 – 10 A Rouge Freins ABS/Commande électronique de stabilité
F77 – 10 A RougeModule de commande du groupe motopropulseur/Module de
déconnexion de l’essieu avant
F78 – 10 A RougeModule de commande du moteur / Direction assistée électrique
- selon l’équipement
F80 – 10 A RougeOuvre-porte de garage universel / Boussole / Module anti-
intrusion
F81 – 20 A Jaune Clignotants/feux stop de la barre d’attelage, côté droit
F82 – 10 A RougeModule de commande de colonne de direction/ Régulation de
vitesse
F83 – 10 A Rouge Trappe à carburant
F84 – 15 A Bleu Rangée de commutateurs/Tableau de bord
F85 – 10 A Rouge Module d’airbag
F86 – 10 A Rouge Module d’airbag
421

CavitéCartouche fusible Mini-fusible Description
F87 – 10 A RougeSuspension pneumatique - Selon l’équipement / Barre d’atte-
lage / Module de commande de colonne de direction
F88 – 15 A Bleu Bloc d’instruments
F90/F91 –20 A Jaune Prise de courant (sièges arrière) sélectionnable
F92 – 10 A Rouge Lampe de courtoisie arrière - Selon l’équipement
F93 – 20 A Jaune Allume-cigare
F94 – 10 A Rouge Sélecteur / Module de boîte de transfert
F95 – 10 A Rouge Caméra de recul/Parksense®
F96 – 10 A RougeCommutateur de chauffage des sièges arrière / Chargeur de
lampe-éclair - selon l’équipement
F97 – 20 A JauneSièges chauffants arrière et chauffage du volant - selon l’équi-
pement
F98 – 20 A Jaune Sièges chauffants avant - selon l’équipement
F99 – 10 A RougeCommande de chauffage-climatisation / Module de systèmes
d’assistance au conducteur
F100 – 10 A Rouge Amortissement actif - selon l’équipement
F101 – 15 A BleuRétroviseur électrochromatique/Feux de route SmartBeam -
selon l’équipement
422

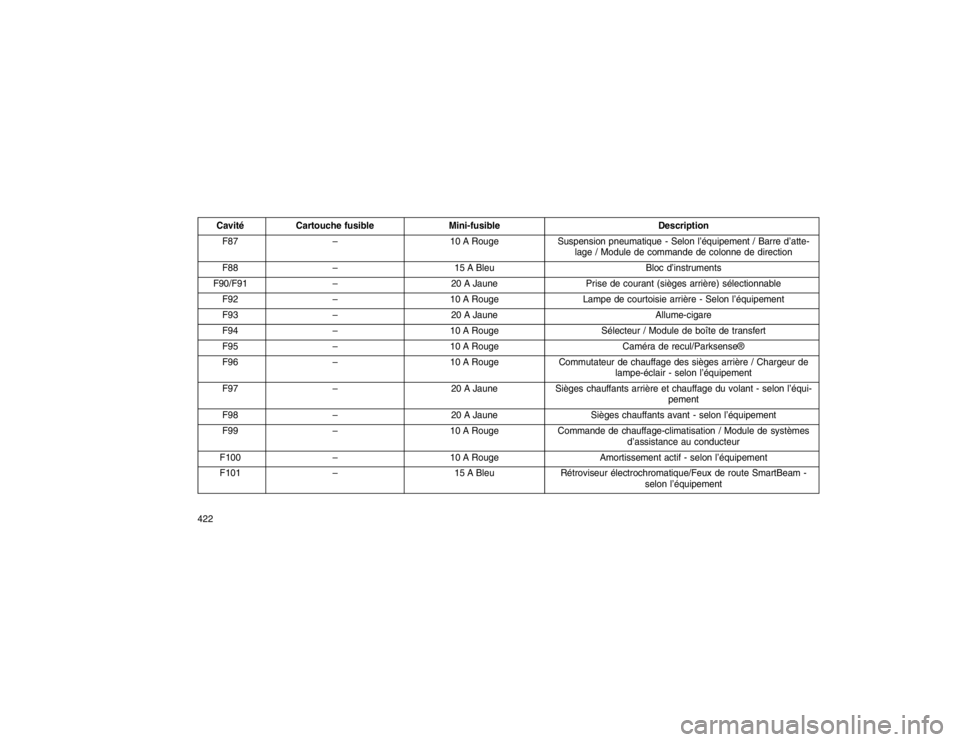

CavitéCartouche fusible Mini-fusible Description
F103 – 10 A RougeDispositif de chauffage de l’habitacle (moteur diesel unique-
ment)
F104 – 20 A JauneSorties d’alimentation (tableau de bord/console centrale)
ATTENTION !
Le couvercle du centre de distribution
électrique doit toujours être placé correc-
tement et être complètement verrouillé.
Dans le cas contraire, de l’eau pourrait y
pénétrer, ce qui pourrait entraîner une
panne du circuit électrique.
 Les fusibles de remplacement doivent être
de même ampérage que les fusibles fon-
dus. Un ampérage différent peut surchar-
ger dangereusement le circuit électrique.
Un fusible fondu d’ampérage correct in-
dique un problème au niveau du circuit.
ENTREPOSAGE DU VEHICULESi votre véhicule doit être immobilisé plus de
21 jours, vous pouvez prendre certaines me-
sures pour protéger votre batterie. Vous pou-
vez :
 débrancher le câble négatif de la batterie
chaque fois que vous entreposez votre véhi-
cule ou le mettez hors service pendant deux
semaines ou plus (pendant les vacances par
exemple), faire fonctionner le système de
climatisation, moteur au ralenti, pendant en-
viron cinq minutes à fond en mode d’admis-
sion d’air frais de la soufflerie. Cette précau-
tion permet de lubrifier correctement le
système afin de réduire les risques d’endom-
magement du compresseur lors de la remise
en route du système.
423

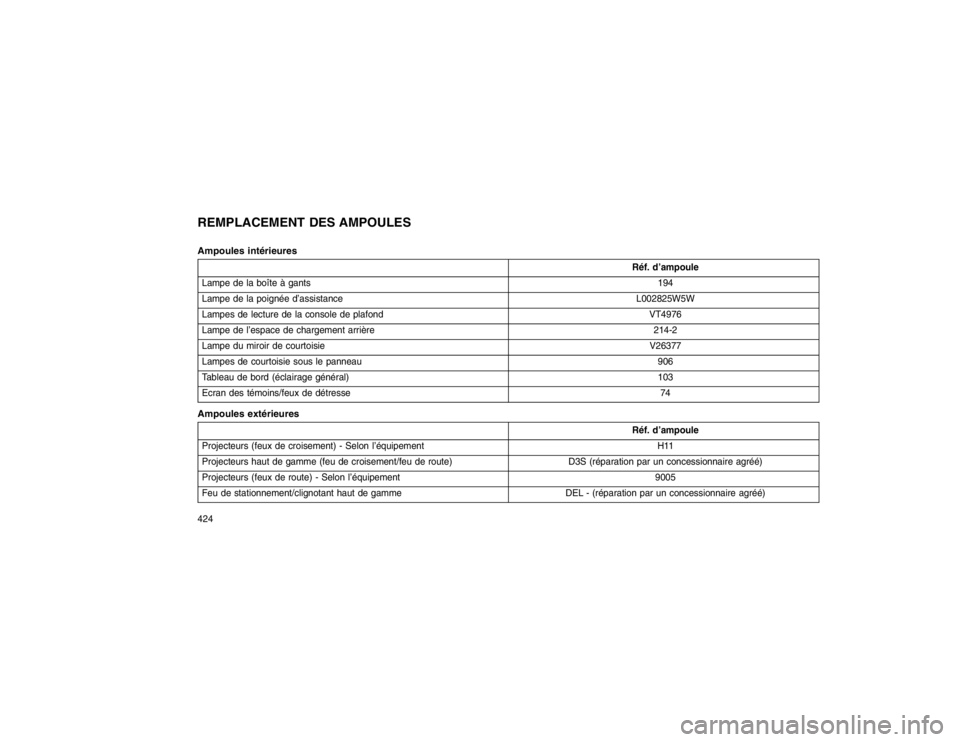

REMPLACEMENT DES AMPOULES
Ampoules intérieures
Réf. d’ampoule
Lampe de la boîte à gants 194
Lampe de la poignée d’assistance L002825W5W
Lampes de lecture de la console de plafond VT4976
Lampe de l’espace de chargement arrière 214-2
Lampe du miroir de courtoisie V26377
Lampes de courtoisie sous le panneau 906
Tableau de bord (éclairage général) 103
Ecran des témoins/feux de détresse 74
Ampoules extérieures
Réf. d’ampoule
Projecteurs (feux de croisement) - Selon l’équipement H11
Projecteurs haut de gamme (feu de croisement/feu de route) D3S (réparation par un concessionnaire agréé)
Projecteurs (feux de route) - Selon l’équipement 9005
Feu de stationnement/clignotant haut de gamme DEL - (réparation par un concessionnaire agréé)
424

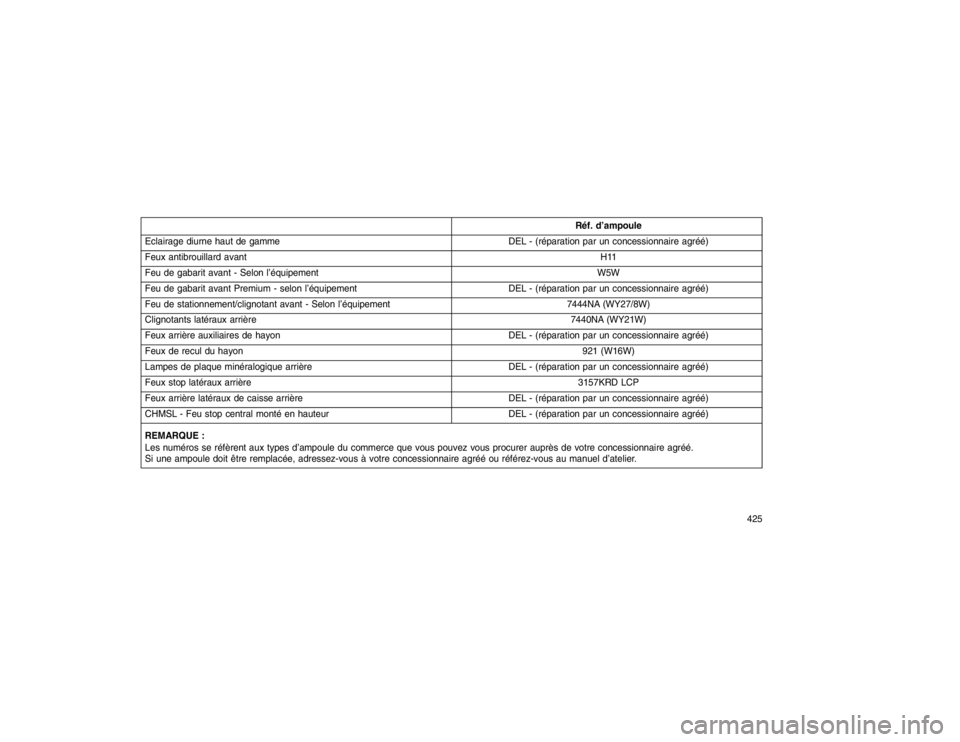

Réf. d’ampoule
Eclairage diurne haut de gamme DEL - (réparation par un concessionnaire agréé)
Feux antibrouillard avant H11
Feu de gabarit avant - Selon l’équipement W5W
Feu de gabarit avant Premium - selon l’équipement DEL - (réparation par un concessionnaire agréé)
Feu de stationnement/clignotant avant - Selon l’équipement 7444NA (WY27/8W)
Clignotants latéraux arrière 7440NA (WY21W)
Feux arrière auxiliaires de hayon DEL - (réparation par un concessionnaire agréé)
Feux de recul du hayon 921 (W16W)
Lampes de plaque minéralogique arrière DEL - (réparation par un concessionnaire agréé)
Feux stop latéraux arrière 3157KRD LCP
Feux arrière latéraux de caisse arrière DEL - (réparation par un concessionnaire agréé)
CHMSL - Feu stop central monté en hauteur DEL - (réparation par un concessionnaire agréé)
REMARQUE :
Les numéros se réfèrent aux types d’ampoule du commerce que vous pouvez vous procurer auprès de votre concessionnaire agréé.
Si une ampoule doit être remplacée, adressez-vous à votre concessionnaire agréé ou référez-vous au manuel d’atelier.
425

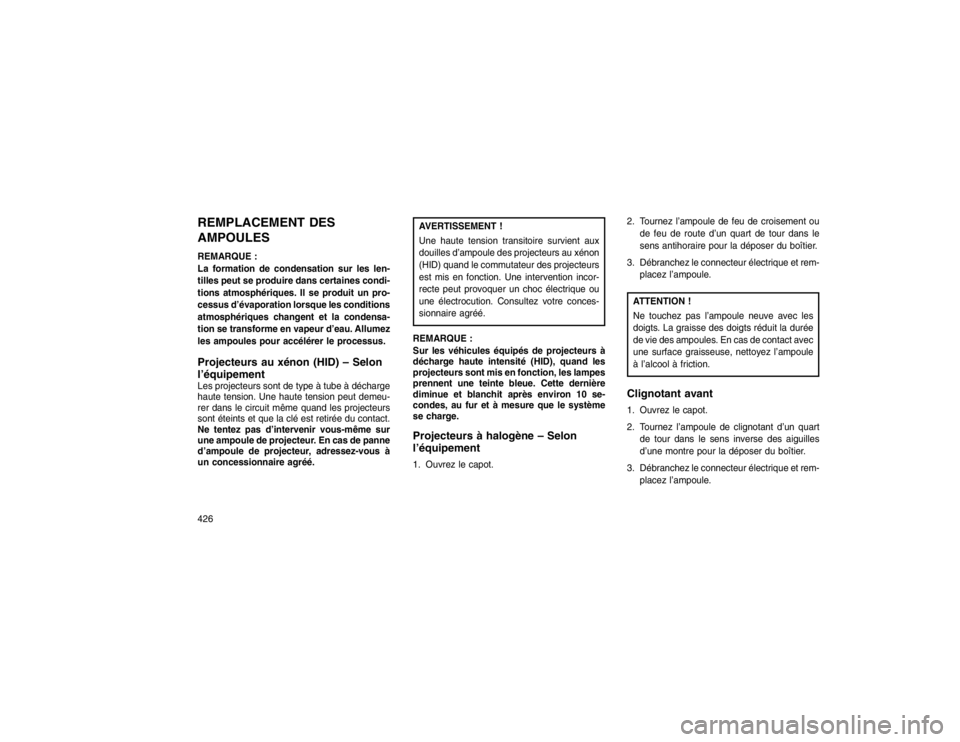

REMPLACEMENT DES
AMPOULESREMARQUE :
La formation de condensation sur les len-
tilles peut se produire dans certaines condi-
tions atmosphériques. Il se produit un pro-
cessus d’évaporation lorsque les conditions
atmosphériques changent et la condensa-
tion se transforme en vapeur d’eau. Allumez
les ampoules pour accélérer le processus.Projecteurs au xénon (HID) – Selon
l’équipementLes projecteurs sont de type à tube à décharge
haute tension. Une haute tension peut demeu-
rer dans le circuit même quand les projecteurs
sont éteints et que la clé est retirée du contact.
Ne tentez pas d’intervenir vous-même sur
une ampoule de projecteur. En cas de panne
d’ampoule de projecteur, adressez-vous à
un concessionnaire agréé.
AVERTISSEMENT !
Une haute tension transitoire survient aux
douilles d’ampoule des projecteurs au xénon
(HID) quand le commutateur des projecteurs
est mis en fonction. Une intervention incor-
recte peut provoquer un choc électrique ou
une électrocution. Consultez votre conces-
sionnaire agréé.
REMARQUE :
Sur les véhicules équipés de projecteurs à
décharge haute intensité (HID), quand les
projecteurs sont mis en fonction, les lampes
prennent une teinte bleue. Cette dernière
diminue et blanchit après environ 10 se-
condes, au fur et à mesure que le système
se charge.Projecteurs à halogène – Selon
l’équipement1. Ouvrez le capot. 2. Tournez l’ampoule de feu de croisement ou
de feu de route d’un quart de tour dans le
sens antihoraire pour la déposer du boîtier.
3. Débranchez le connecteur électrique et rem- placez l’ampoule.
ATTENTION !
Ne touchez pas l’ampoule neuve avec les
doigts. La graisse des doigts réduit la durée
de vie des ampoules. En cas de contact avec
une surface graisseuse, nettoyez l’ampoule
à l’alcool à friction.Clignotant avant1. Ouvrez le capot.
2. Tournez l’ampoule de clignotant d’un quartde tour dans le sens inverse des aiguilles
d’une montre pour la déposer du boîtier.
3. Débranchez le connecteur électrique et rem- placez l’ampoule.
426
