4. Kierrä istukkaa vastapäivään ja irrota se
lampusta.
5. Irrota lamppu istukastaan vetämällä sitä.
6. Vaihda polttimo, kiinnitä istukka uudel-
leen ja asenna valokotelo takaisin.Takaluukkuun asennettu takavalo
1. Nosta takaluukku.
2. Nosta verhoilun alaosaa irti takaluukusta
sopivalla työkalulla.3. Jatka verhoilun irrottamista.
4. Irrota kaksi verhoilupaneelin valoa.
5. Takavalot ovat nyt näkyvissä. Kierrä kan-
toja vastapäivään.
Takavalon takaosa
1 – Takajarruvalon polttimon istukka
2 – LED-takavalon liitin – älä irrota
3 – Takasuuntavilkun polttimon istukka
Takaluukkuun asennetut takavalot
Takaluukun verhoilun alaosa
209

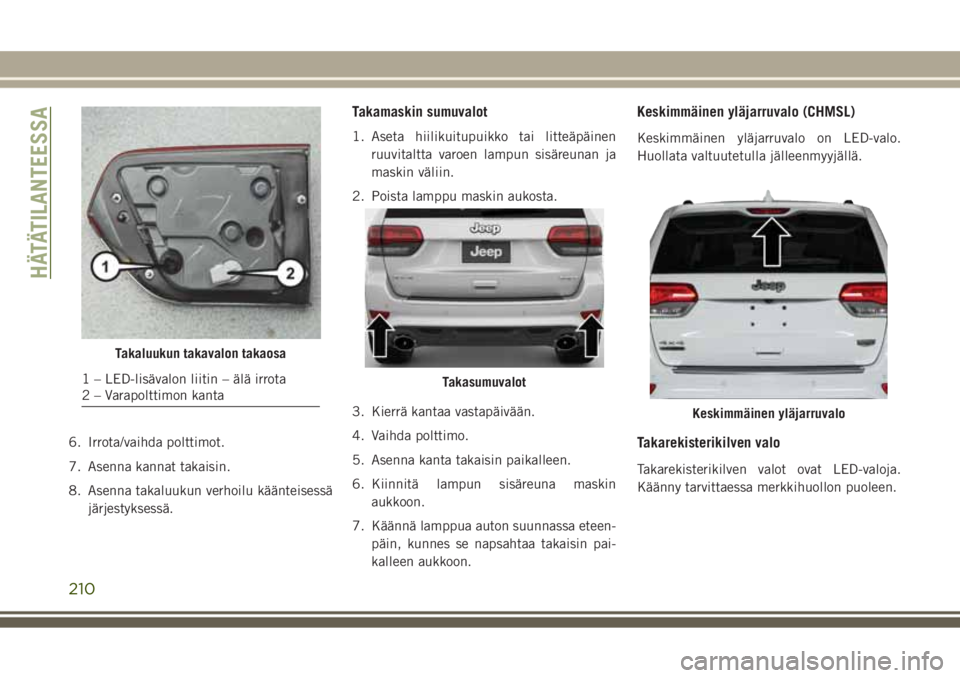

6. Irrota/vaihda polttimot.
7. Asenna kannat takaisin.
8. Asenna takaluukun verhoilu käänteisessä
järjestyksessä.
Takamaskin sumuvalot
1. Aseta hiilikuitupuikko tai litteäpäinen
ruuvitaltta varoen lampun sisäreunan ja
maskin väliin.
2. Poista lamppu maskin aukosta.
3. Kierrä kantaa vastapäivään.
4. Vaihda polttimo.
5. Asenna kanta takaisin paikalleen.
6. Kiinnitä lampun sisäreuna maskin
aukkoon.
7. Käännä lamppua auton suunnassa eteen-
päin, kunnes se napsahtaa takaisin pai-
kalleen aukkoon.
Keskimmäinen yläjarruvalo (CHMSL)
Keskimmäinen yläjarruvalo on LED-valo.
Huollata valtuutetulla jälleenmyyjällä.
Takarekisterikilven valo
Takarekisterikilven valot ovat LED-valoja.
Käänny tarvittaessa merkkihuollon puoleen.
Takaluukun takavalon takaosa
1 – LED-lisävalon liitin – älä irrota
2 – Varapolttimon kantaTakasumuvalot
Keskimmäinen yläjarruvalo
HÄTÄTILANTEESSA
210

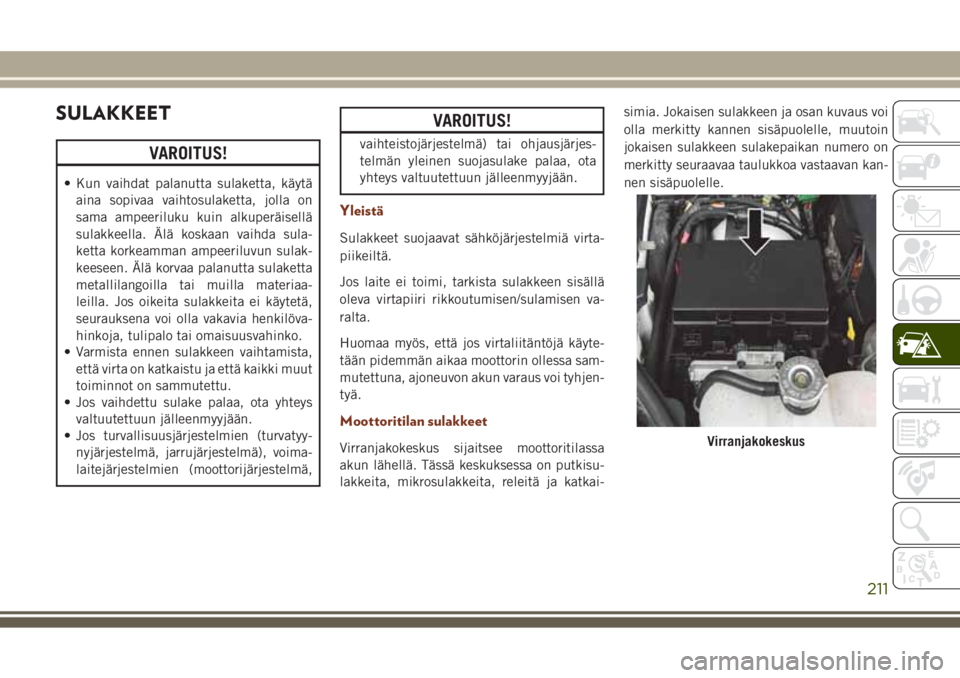

SULAKKEET
VAROITUS!
• Kun vaihdat palanutta sulaketta, käytä
aina sopivaa vaihtosulaketta, jolla on
sama ampeeriluku kuin alkuperäisellä
sulakkeella. Älä koskaan vaihda sula-
ketta korkeamman ampeeriluvun sulak-
keeseen. Älä korvaa palanutta sulaketta
metallilangoilla tai muilla materiaa-
leilla. Jos oikeita sulakkeita ei käytetä,
seurauksena voi olla vakavia henkilöva-
hinkoja, tulipalo tai omaisuusvahinko.
• Varmista ennen sulakkeen vaihtamista,
että virta on katkaistu ja että kaikki muut
toiminnot on sammutettu.
• Jos vaihdettu sulake palaa, ota yhteys
valtuutettuun jälleenmyyjään.
• Jos turvallisuusjärjestelmien (turvatyy-
nyjärjestelmä, jarrujärjestelmä), voima-
laitejärjestelmien (moottorijärjestelmä,
VAROITUS!
vaihteistojärjestelmä) tai ohjausjärjes-
telmän yleinen suojasulake palaa, ota
yhteys valtuutettuun jälleenmyyjään.
Yleistä
Sulakkeet suojaavat sähköjärjestelmiä virta-
piikeiltä.
Jos laite ei toimi, tarkista sulakkeen sisällä
oleva virtapiiri rikkoutumisen/sulamisen va-
ralta.
Huomaa myös, että jos virtaliitäntöjä käyte-
tään pidemmän aikaa moottorin ollessa sam-
mutettuna, ajoneuvon akun varaus voi tyhjen-
tyä.
Moottoritilan sulakkeet
Virranjakokeskus sijaitsee moottoritilassa
akun lähellä. Tässä keskuksessa on putkisu-
lakkeita, mikrosulakkeita, releitä ja katkai-simia. Jokaisen sulakkeen ja osan kuvaus voi
olla merkitty kannen sisäpuolelle, muutoin
jokaisen sulakkeen sulakepaikan numero on
merkitty seuraavaa taulukkoa vastaavan kan-
nen sisäpuolelle.Virranjakokeskus
211

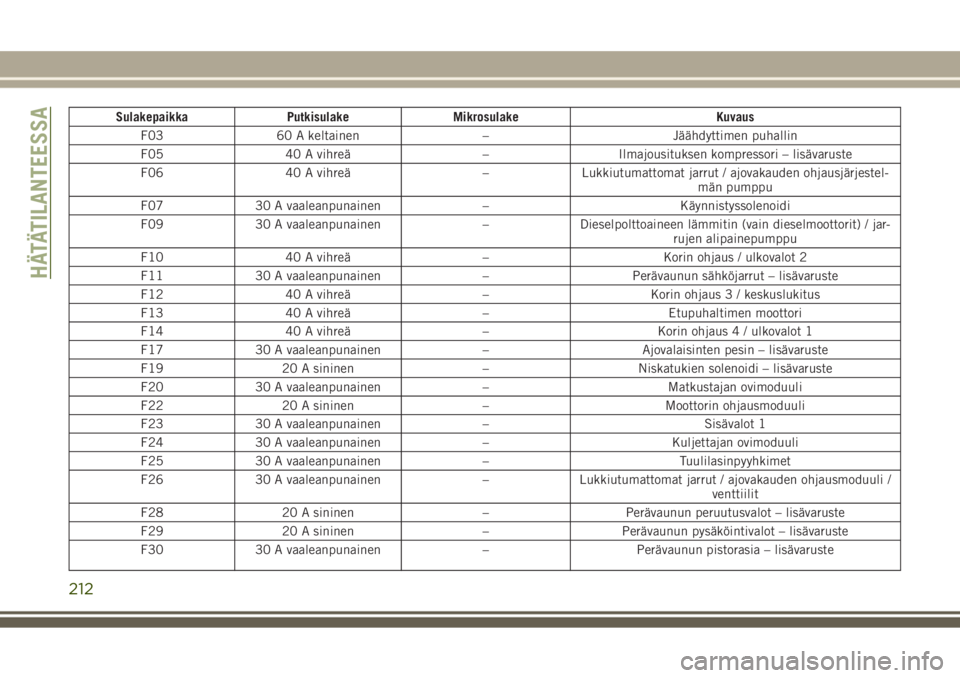

Sulakepaikka Putkisulake Mikrosulake Kuvaus
F03 60 A keltainen – Jäähdyttimen puhallin
F05 40 A vihreä – Ilmajousituksen kompressori – lisävaruste
F06 40 A vihreä – Lukkiutumattomat jarrut / ajovakauden ohjausjärjestel-
män pumppu
F07 30 A vaaleanpunainen – Käynnistyssolenoidi
F09 30 A vaaleanpunainen – Dieselpolttoaineen lämmitin (vain dieselmoottorit) / jar-
rujen alipainepumppu
F10 40 A vihreä – Korin ohjaus / ulkovalot 2
F11 30 A vaaleanpunainen – Perävaunun sähköjarrut – lisävaruste
F12 40 A vihreä – Korin ohjaus 3 / keskuslukitus
F13 40 A vihreä – Etupuhaltimen moottori
F14 40 A vihreä – Korin ohjaus 4 / ulkovalot 1
F17 30 A vaaleanpunainen – Ajovalaisinten pesin – lisävaruste
F19 20 A sininen – Niskatukien solenoidi – lisävaruste
F20 30 A vaaleanpunainen – Matkustajan ovimoduuli
F22 20 A sininen – Moottorin ohjausmoduuli
F23 30 A vaaleanpunainen – Sisävalot 1
F24 30 A vaaleanpunainen – Kuljettajan ovimoduuli
F25 30 A vaaleanpunainen – Tuulilasinpyyhkimet
F26 30 A vaaleanpunainen – Lukkiutumattomat jarrut / ajovakauden ohjausmoduuli /
venttiilit
F28 20 A sininen – Perävaunun peruutusvalot – lisävaruste
F29 20 A sininen – Perävaunun pysäköintivalot – lisävaruste
F30 30 A vaaleanpunainen – Perävaunun pistorasia – lisävaruste
HÄTÄTILANTEESSA
212

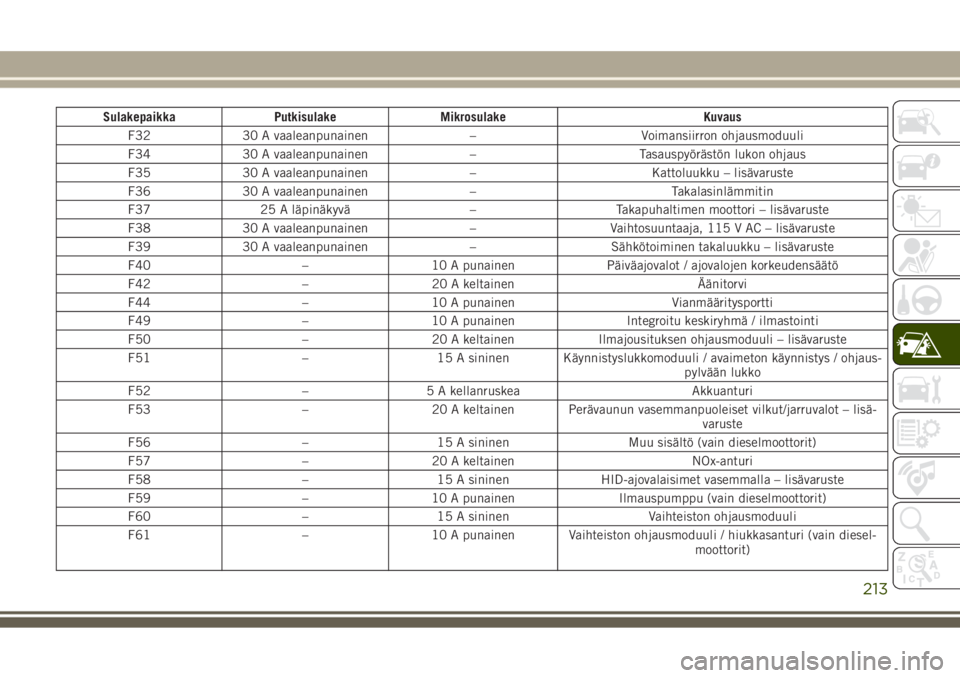

Sulakepaikka Putkisulake Mikrosulake Kuvaus
F32 30 A vaaleanpunainen – Voimansiirron ohjausmoduuli
F34 30 A vaaleanpunainen – Tasauspyörästön lukon ohjaus
F35 30 A vaaleanpunainen – Kattoluukku – lisävaruste
F36 30 A vaaleanpunainen – Takalasinlämmitin
F37 25 A läpinäkyvä – Takapuhaltimen moottori – lisävaruste
F38 30 A vaaleanpunainen – Vaihtosuuntaaja, 115 V AC – lisävaruste
F39 30 A vaaleanpunainen – Sähkötoiminen takaluukku – lisävaruste
F40 – 10 A punainen Päiväajovalot / ajovalojen korkeudensäätö
F42 – 20 A keltainen Äänitorvi
F44 – 10 A punainen Vianmääritysportti
F49 – 10 A punainen Integroitu keskiryhmä / ilmastointi
F50 – 20 A keltainen Ilmajousituksen ohjausmoduuli – lisävaruste
F51 – 15 A sininen Käynnistyslukkomoduuli / avaimeton käynnistys / ohjaus-
pylvään lukko
F52 – 5 A kellanruskea Akkuanturi
F53 – 20 A keltainen Perävaunun vasemmanpuoleiset vilkut/jarruvalot – lisä-
varuste
F56 – 15 A sininen Muu sisältö (vain dieselmoottorit)
F57 – 20 A keltainen NOx-anturi
F58 – 15 A sininen HID-ajovalaisimet vasemmalla – lisävaruste
F59 – 10 A punainen Ilmauspumppu (vain dieselmoottorit)
F60 – 15 A sininen Vaihteiston ohjausmoduuli
F61 – 10 A punainen Vaihteiston ohjausmoduuli / hiukkasanturi (vain diesel-
moottorit)
213

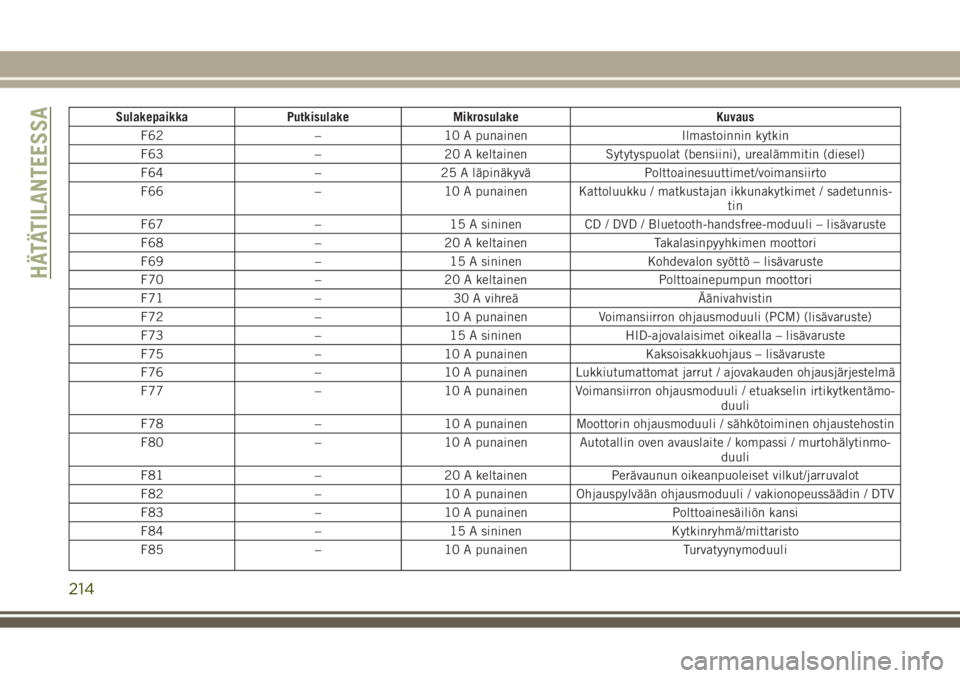

Sulakepaikka Putkisulake Mikrosulake Kuvaus
F62 – 10 A punainen Ilmastoinnin kytkin
F63 – 20 A keltainen Sytytyspuolat (bensiini), urealämmitin (diesel)
F64 – 25 A läpinäkyvä Polttoainesuuttimet/voimansiirto
F66 – 10 A punainen Kattoluukku / matkustajan ikkunakytkimet / sadetunnis-
tin
F67 – 15 A sininen CD / DVD / Bluetooth-handsfree-moduuli – lisävaruste
F68 – 20 A keltainen Takalasinpyyhkimen moottori
F69 – 15 A sininen Kohdevalon syöttö – lisävaruste
F70 – 20 A keltainen Polttoainepumpun moottori
F71 – 30 A vihreä Äänivahvistin
F72 – 10 A punainen Voimansiirron ohjausmoduuli (PCM) (lisävaruste)
F73 – 15 A sininen HID-ajovalaisimet oikealla – lisävaruste
F75 – 10 A punainen Kaksoisakkuohjaus – lisävaruste
F76 – 10 A punainen Lukkiutumattomat jarrut / ajovakauden ohjausjärjestelmä
F77 – 10 A punainen Voimansiirron ohjausmoduuli / etuakselin irtikytkentämo-
duuli
F78 – 10 A punainen Moottorin ohjausmoduuli / sähkötoiminen ohjaustehostin
F80 – 10 A punainen Autotallin oven avauslaite / kompassi / murtohälytinmo-
duuli
F81 – 20 A keltainen Perävaunun oikeanpuoleiset vilkut/jarruvalot
F82 – 10 A punainen Ohjauspylvään ohjausmoduuli / vakionopeussäädin / DTV
F83 – 10 A punainen Polttoainesäiliön kansi
F84 – 15 A sininen Kytkinryhmä/mittaristo
F85 – 10 A punainen Turvatyynymoduuli
HÄTÄTILANTEESSA
214

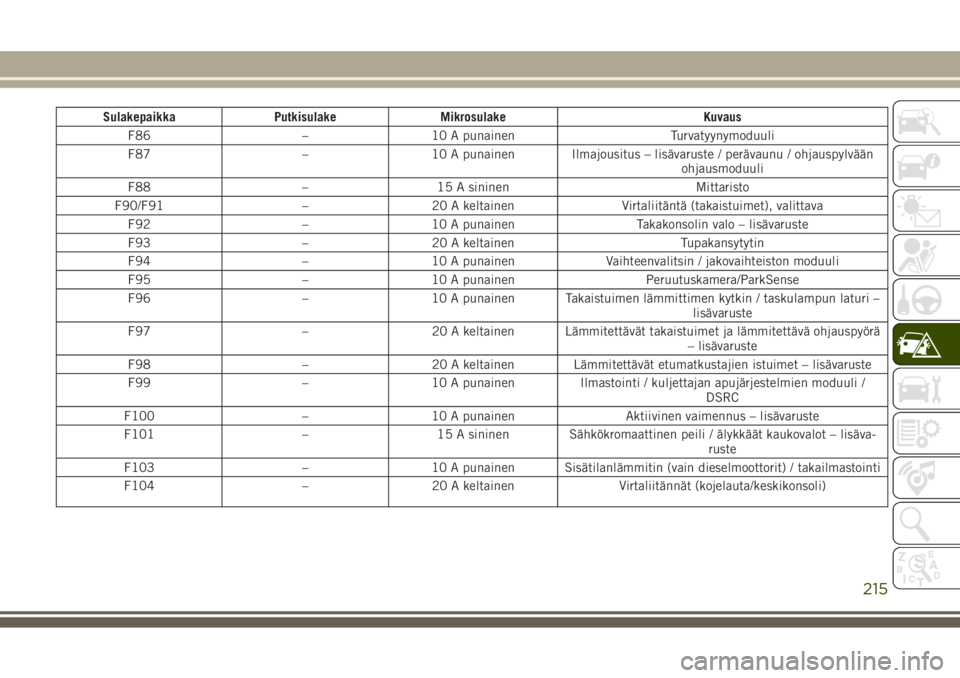

Sulakepaikka Putkisulake Mikrosulake Kuvaus
F86 – 10 A punainen Turvatyynymoduuli
F87 – 10 A punainen Ilmajousitus – lisävaruste / perävaunu / ohjauspylvään
ohjausmoduuli
F88 – 15 A sininen Mittaristo
F90/F91 – 20 A keltainen Virtaliitäntä (takaistuimet), valittava
F92 – 10 A punainen Takakonsolin valo – lisävaruste
F93 – 20 A keltainen Tupakansytytin
F94 – 10 A punainen Vaihteenvalitsin / jakovaihteiston moduuli
F95 – 10 A punainen Peruutuskamera/ParkSense
F96 – 10 A punainen Takaistuimen lämmittimen kytkin / taskulampun laturi –
lisävaruste
F97 – 20 A keltainen Lämmitettävät takaistuimet ja lämmitettävä ohjauspyörä
– lisävaruste
F98 – 20 A keltainen Lämmitettävät etumatkustajien istuimet – lisävaruste
F99 – 10 A punainen Ilmastointi / kuljettajan apujärjestelmien moduuli /
DSRC
F100 – 10 A punainen Aktiivinen vaimennus – lisävaruste
F101 – 15 A sininen Sähkökromaattinen peili / älykkäät kaukovalot – lisäva-
ruste
F103 – 10 A punainen Sisätilanlämmitin (vain dieselmoottorit) / takailmastointi
F104 – 20 A keltainen Virtaliitännät (kojelauta/keskikonsoli)
215

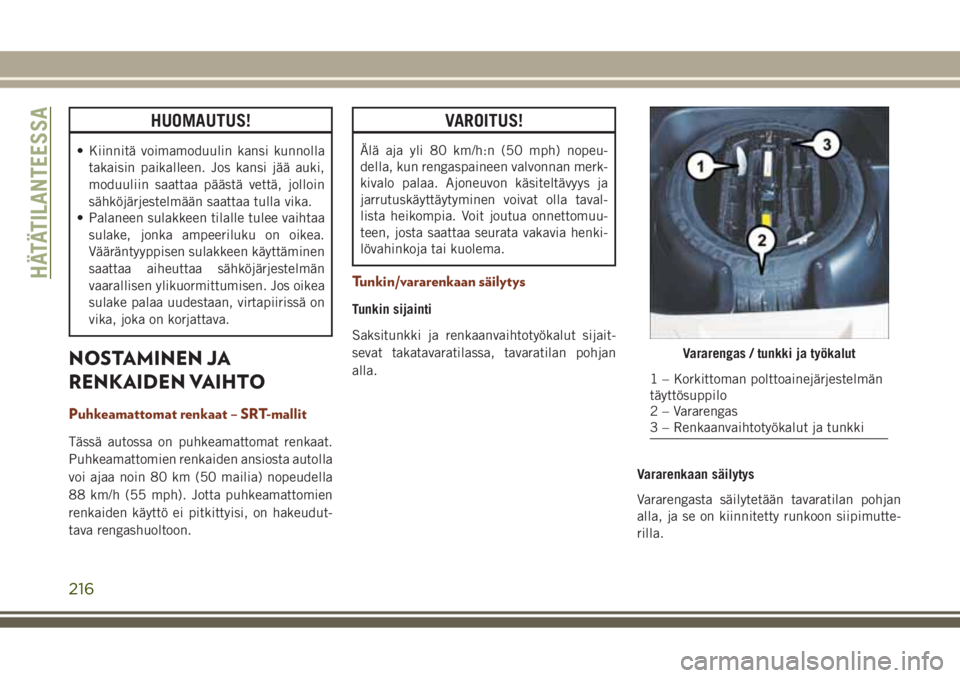

HUOMAUTUS!
• Kiinnitä voimamoduulin kansi kunnolla
takaisin paikalleen. Jos kansi jää auki,
moduuliin saattaa päästä vettä, jolloin
sähköjärjestelmään saattaa tulla vika.
• Palaneen sulakkeen tilalle tulee vaihtaa
sulake, jonka ampeeriluku on oikea.
Vääräntyyppisen sulakkeen käyttäminen
saattaa aiheuttaa sähköjärjestelmän
vaarallisen ylikuormittumisen. Jos oikea
sulake palaa uudestaan, virtapiirissä on
vika, joka on korjattava.
NOSTAMINEN JA
RENKAIDEN VAIHTO
Puhkeamattomat renkaat – SRT-mallit
Tässä autossa on puhkeamattomat renkaat.
Puhkeamattomien renkaiden ansiosta autolla
voi ajaa noin 80 km (50 mailia) nopeudella
88 km/h (55 mph). Jotta puhkeamattomien
renkaiden käyttö ei pitkittyisi, on hakeudut-
tava rengashuoltoon.
VAROITUS!
Älä aja yli 80 km/h:n (50 mph) nopeu-
della, kun rengaspaineen valvonnan merk-
kivalo palaa. Ajoneuvon käsiteltävyys ja
jarrutuskäyttäytyminen voivat olla taval-
lista heikompia. Voit joutua onnettomuu-
teen, josta saattaa seurata vakavia henki-
lövahinkoja tai kuolema.
Tunkin/vararenkaan säilytys
Tunkin sijainti
Saksitunkki ja renkaanvaihtotyökalut sijait-
sevat takatavaratilassa, tavaratilan pohjan
alla.
Vararenkaan säilytys
Vararengasta säilytetään tavaratilan pohjan
alla, ja se on kiinnitetty runkoon siipimutte-
rilla.
Vararengas / tunkki ja työkalut
1 – Korkittoman polttoainejärjestelmän
täyttösuppilo
2 – Vararengas
3 – Renkaanvaihtotyökalut ja tunkki
HÄTÄTILANTEESSA
216

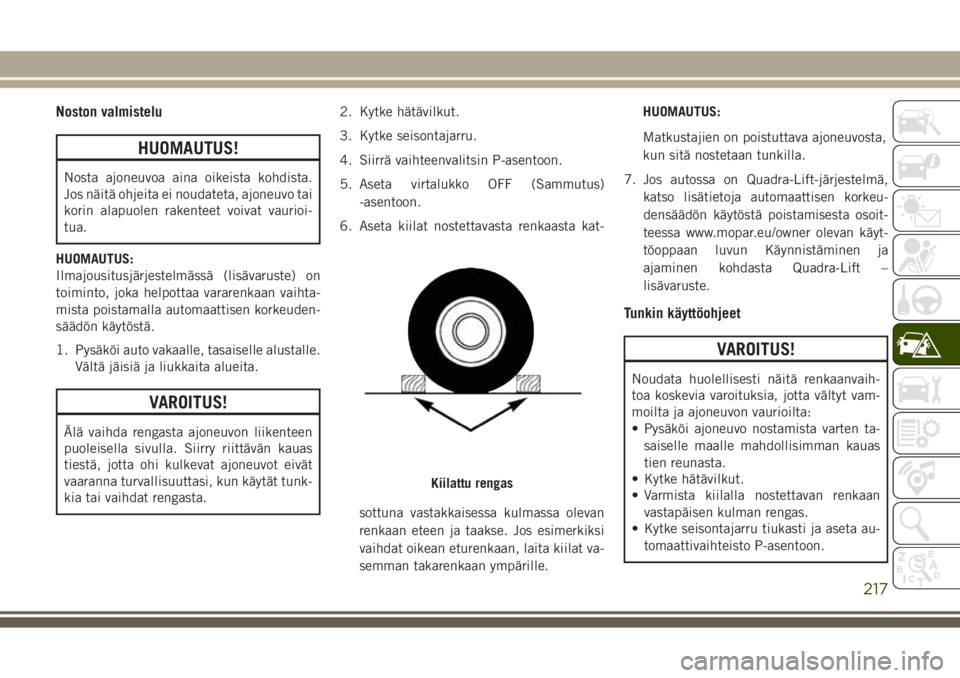

Noston valmistelu
HUOMAUTUS!
Nosta ajoneuvoa aina oikeista kohdista.
Jos näitä ohjeita ei noudateta, ajoneuvo tai
korin alapuolen rakenteet voivat vaurioi-
tua.
HUOMAUTUS:
Ilmajousitusjärjestelmässä (lisävaruste) on
toiminto, joka helpottaa vararenkaan vaihta-
mista poistamalla automaattisen korkeuden-
säädön käytöstä.
1. Pysäköi auto vakaalle, tasaiselle alustalle.
Vältä jäisiä ja liukkaita alueita.
VAROITUS!
Älä vaihda rengasta ajoneuvon liikenteen
puoleisella sivulla. Siirry riittävän kauas
tiestä, jotta ohi kulkevat ajoneuvot eivät
vaaranna turvallisuuttasi, kun käytät tunk-
kia tai vaihdat rengasta.2. Kytke hätävilkut.
3. Kytke seisontajarru.
4. Siirrä vaihteenvalitsin P-asentoon.
5. Aseta virtalukko OFF (Sammutus)
-asentoon.
6. Aseta kiilat nostettavasta renkaasta kat-
sottuna vastakkaisessa kulmassa olevan
renkaan eteen ja taakse. Jos esimerkiksi
vaihdat oikean eturenkaan, laita kiilat va-
semman takarenkaan ympärille.HUOMAUTUS:
Matkustajien on poistuttava ajoneuvosta,
kun sitä nostetaan tunkilla.
7. Jos autossa on Quadra-Lift-järjestelmä,
katso lisätietoja automaattisen korkeu-
densäädön käytöstä poistamisesta osoit-
teessa www.mopar.eu/owner olevan käyt-
töoppaan luvun Käynnistäminen ja
ajaminen kohdasta Quadra-Lift –
lisävaruste.
Tunkin käyttöohjeet
VAROITUS!
Noudata huolellisesti näitä renkaanvaih-
toa koskevia varoituksia, jotta vältyt vam-
moilta ja ajoneuvon vaurioilta:
• Pysäköi ajoneuvo nostamista varten ta-
saiselle maalle mahdollisimman kauas
tien reunasta.
• Kytke hätävilkut.
• Varmista kiilalla nostettavan renkaan
vastapäisen kulman rengas.
• Kytke seisontajarru tiukasti ja aseta au-
tomaattivaihteisto P-asentoon.
Kiilattu rengas
217

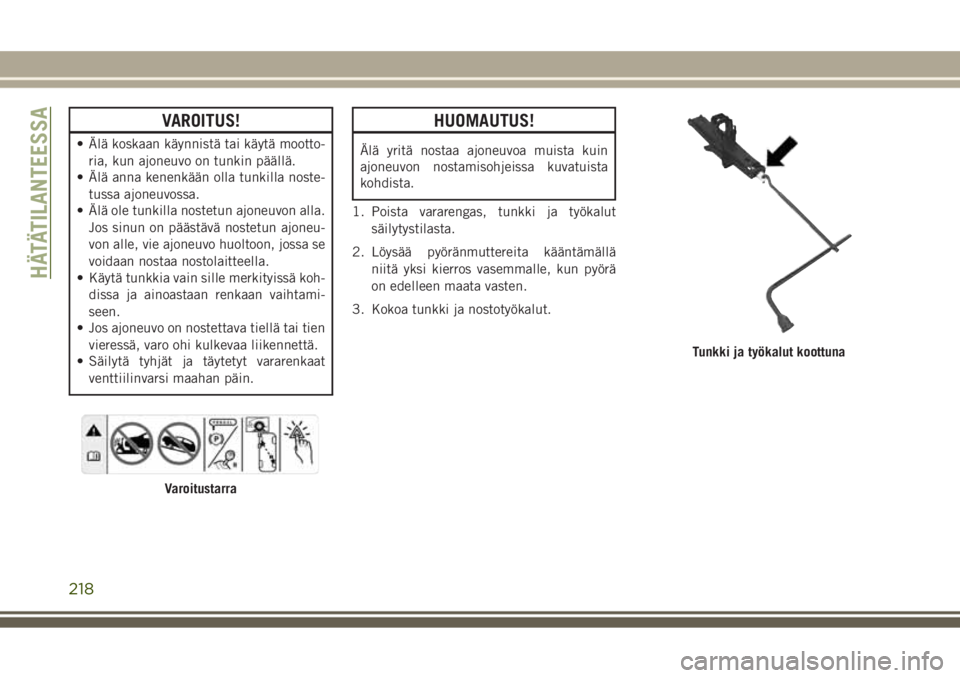

VAROITUS!
• Älä koskaan käynnistä tai käytä mootto-
ria, kun ajoneuvo on tunkin päällä.
• Älä anna kenenkään olla tunkilla noste-
tussa ajoneuvossa.
• Älä ole tunkilla nostetun ajoneuvon alla.
Jos sinun on päästävä nostetun ajoneu-
von alle, vie ajoneuvo huoltoon, jossa se
voidaan nostaa nostolaitteella.
• Käytä tunkkia vain sille merkityissä koh-
dissa ja ainoastaan renkaan vaihtami-
seen.
• Jos ajoneuvo on nostettava tiellä tai tien
vieressä, varo ohi kulkevaa liikennettä.
• Säilytä tyhjät ja täytetyt vararenkaat
venttiilinvarsi maahan päin.
HUOMAUTUS!
Älä yritä nostaa ajoneuvoa muista kuin
ajoneuvon nostamisohjeissa kuvatuista
kohdista.
1. Poista vararengas, tunkki ja työkalut
säilytystilasta.
2. Löysää pyöränmuttereita kääntämällä
niitä yksi kierros vasemmalle, kun pyörä
on edelleen maata vasten.
3. Kokoa tunkki ja nostotyökalut.
Varoitustarra
Tunkki ja työkalut koottuna
HÄTÄTILANTEESSA
218
