JEEP GRAND CHEROKEE 2018 Betriebsanleitung (in German)

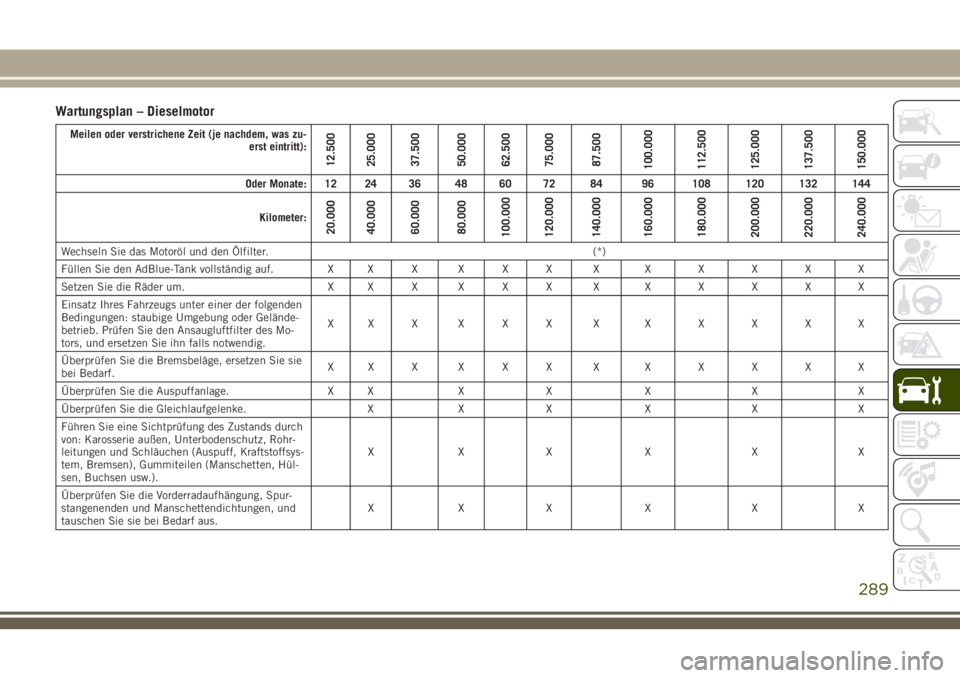

Wartungsplan – Dieselmotor
Meilen oder verstrichene Zeit (je nachdem, was zu-
erst eintritt):
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144
Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
Wechseln Sie das Motoröl und den Ölfilter. (*)
Füllen Sie den AdBlue-Tank vollständig auf. X X X X X X XXXXXX
Setzen Sie die Räder um. X X X X X X XXXXXX
Einsatz Ihres Fahrzeugs unter einer der folgenden
Bedingungen: staubige Umgebung oder Gelände-
betrieb. Prüfen Sie den Ansaugluftfilter des Mo-
tors, und ersetzen Sie ihn falls notwendig.XXXXXXXXXXXX
Überprüfen Sie die Bremsbeläge, ersetzen Sie sie
bei Bedarf.XXXXXXXXXXXX
Überprüfen Sie die Auspuffanlage. X X X X X X X
Überprüfen Sie die Gleichlaufgelenke. X X X X X X
Führen Sie eine Sichtprüfung des Zustands durch
von: Karosserie außen, Unterbodenschutz, Rohr-
leitungen und Schläuchen (Auspuff, Kraftstoffsys-
tem, Bremsen), Gummiteilen (Manschetten, Hül-
sen, Buchsen usw.).XXX X X X
Überprüfen Sie die Vorderradaufhängung, Spur-
stangenenden und Manschettendichtungen, und
tauschen Sie sie bei Bedarf aus.XXX X X X
289

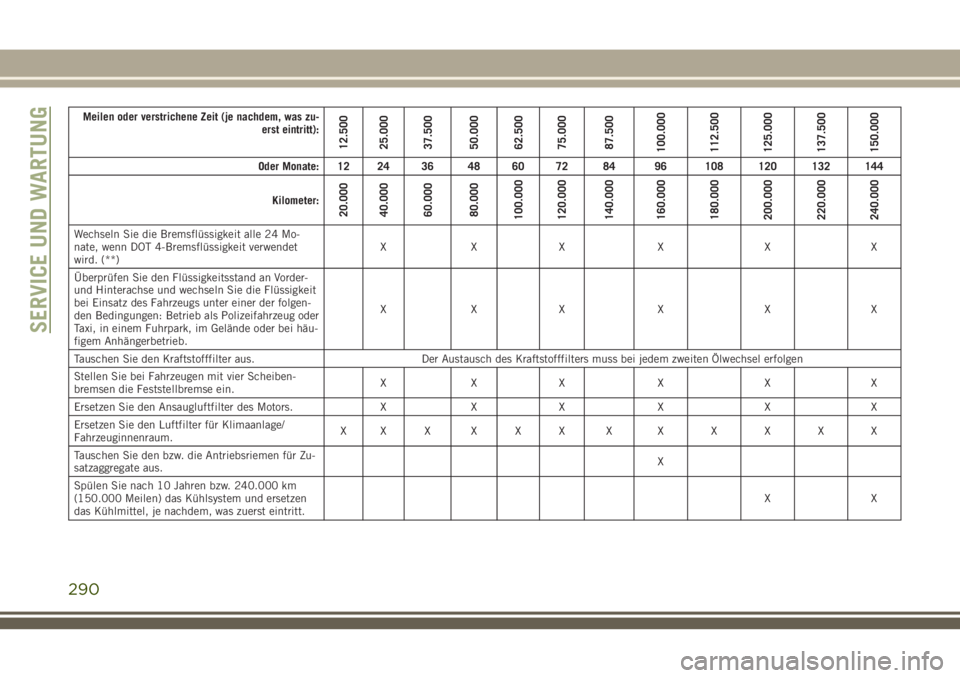

Meilen oder verstrichene Zeit (je nachdem, was zu-
erst eintritt):
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144
Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
Wechseln Sie die Bremsflüssigkeit alle 24 Mo-
nate, wenn DOT 4-Bremsflüssigkeit verwendet
wird. (**)XXX X X X
Überprüfen Sie den Flüssigkeitsstand an Vorder-
und Hinterachse und wechseln Sie die Flüssigkeit
bei Einsatz des Fahrzeugs unter einer der folgen-
den Bedingungen: Betrieb als Polizeifahrzeug oder
Taxi, in einem Fuhrpark, im Gelände oder bei häu-
figem Anhängerbetrieb.XXX X X X
Tauschen Sie den Kraftstofffilter aus. Der Austausch des Kraftstofffilters muss bei jedem zweiten Ölwechsel erfolgen
Stellen Sie bei Fahrzeugen mit vier Scheiben-
bremsen die Feststellbremse ein.XXX X X X
Ersetzen Sie den Ansaugluftfilter des Motors. X X X X X X
Ersetzen Sie den Luftfilter für Klimaanlage/
Fahrzeuginnenraum.XXXXXXXXXXXX
Tauschen Sie den bzw. die Antriebsriemen für Zu-
satzaggregate aus.X
Spülen Sie nach 10 Jahren bzw. 240.000 km
(150.000 Meilen) das Kühlsystem und ersetzen
das Kühlmittel, je nachdem, was zuerst eintritt.XX
SERVICE UND WARTUNG
290

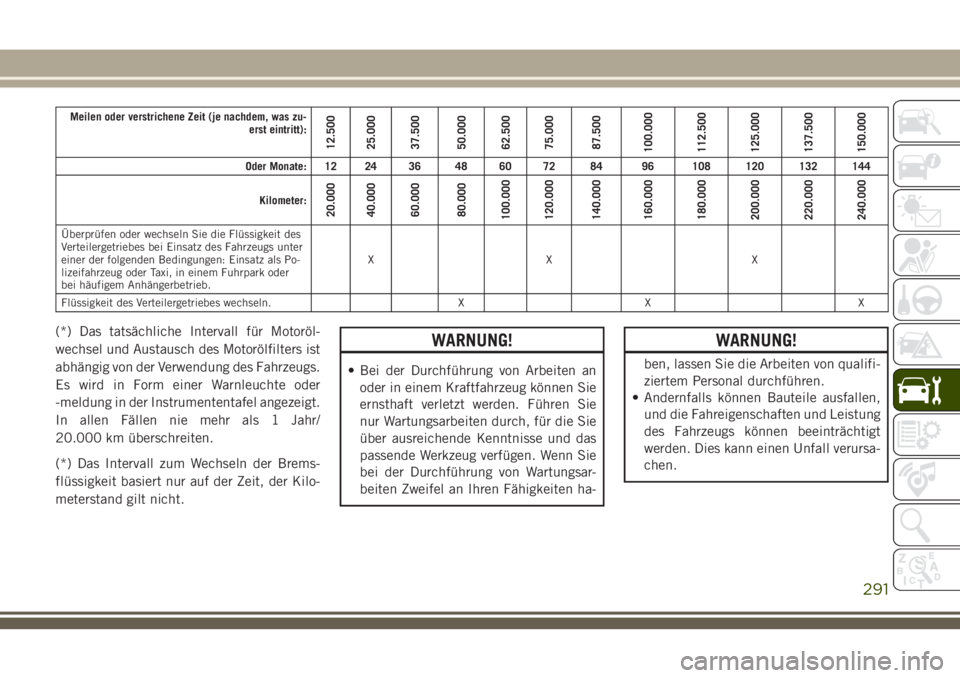

Meilen oder verstrichene Zeit (je nachdem, was zu-
erst eintritt):
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144
Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
Überprüfen oder wechseln Sie die Flüssigkeit des
Verteilergetriebes bei Einsatz des Fahrzeugs unter
einer der folgenden Bedingungen: Einsatz als Po-
lizeifahrzeug oder Taxi, in einem Fuhrpark oder
bei häufigem Anhängerbetrieb.XX X
Flüssigkeit des Verteilergetriebes wechseln. X X X
(*) Das tatsächliche Intervall für Motoröl-
wechsel und Austausch des Motorölfilters ist
abhängig von der Verwendung des Fahrzeugs.
Es wird in Form einer Warnleuchte oder
-meldung in der Instrumententafel angezeigt.
In allen Fällen nie mehr als 1 Jahr/
20.000 km überschreiten.
(*) Das Intervall zum Wechseln der Brems-
flüssigkeit basiert nur auf der Zeit, der Kilo-
meterstand gilt nicht.WARNUNG!
• Bei der Durchführung von Arbeiten an
oder in einem Kraftfahrzeug können Sie
ernsthaft verletzt werden. Führen Sie
nur Wartungsarbeiten durch, für die Sie
über ausreichende Kenntnisse und das
passende Werkzeug verfügen. Wenn Sie
bei der Durchführung von Wartungsar-
beiten Zweifel an Ihren Fähigkeiten ha-
WARNUNG!
ben, lassen Sie die Arbeiten von qualifi-
ziertem Personal durchführen.
• Andernfalls können Bauteile ausfallen,
und die Fahreigenschaften und Leistung
des Fahrzeugs können beeinträchtigt
werden. Dies kann einen Unfall verursa-
chen.
291

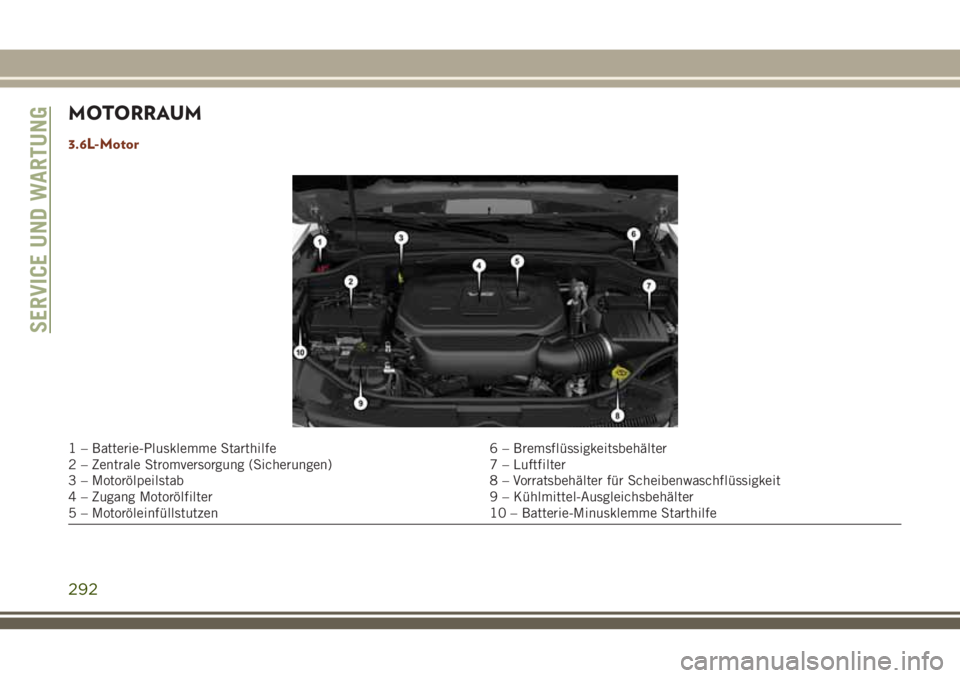

MOTORRAUM
3.6L-Motor
1 – Batterie-Plusklemme Starthilfe 6 – Bremsflüssigkeitsbehälter
2 – Zentrale Stromversorgung (Sicherungen) 7 – Luftfilter
3 – Motorölpeilstab 8 – Vorratsbehälter für Scheibenwaschflüssigkeit
4 – Zugang Motorölfilter 9 – Kühlmittel-Ausgleichsbehälter
5 – Motoröleinfüllstutzen 10 – Batterie-Minusklemme Starthilfe
SERVICE UND WARTUNG
292

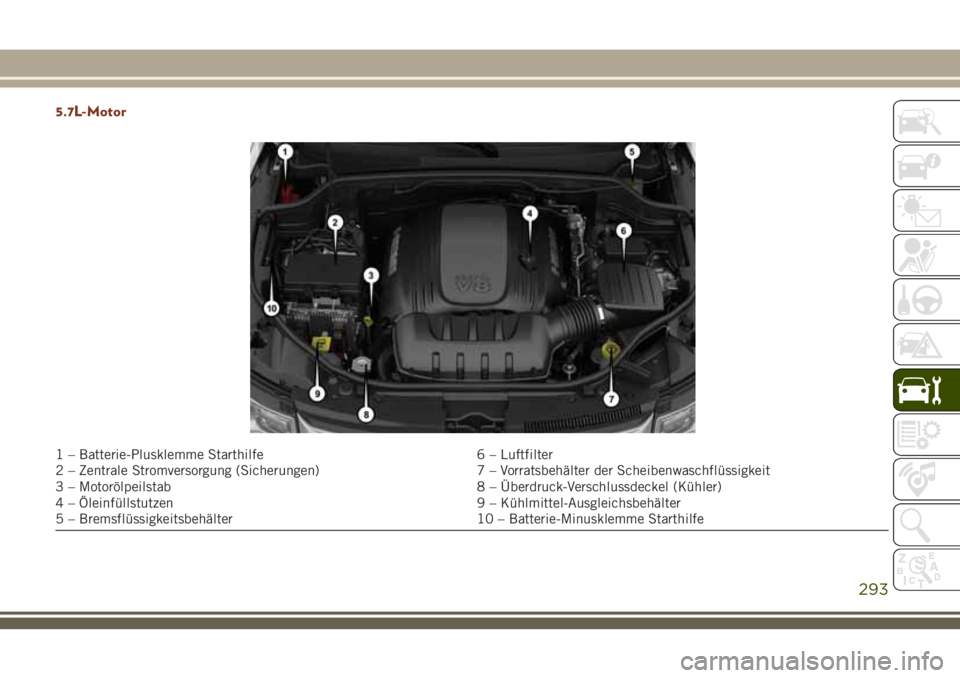

5.7L-Motor
1 – Batterie-Plusklemme Starthilfe 6 – Luftfilter
2 – Zentrale Stromversorgung (Sicherungen) 7 – Vorratsbehälter der Scheibenwaschflüssigkeit
3 – Motorölpeilstab 8 – Überdruck-Verschlussdeckel (Kühler)
4 – Öleinfüllstutzen 9 – Kühlmittel-Ausgleichsbehälter
5 – Bremsflüssigkeitsbehälter 10 – Batterie-Minusklemme Starthilfe
293

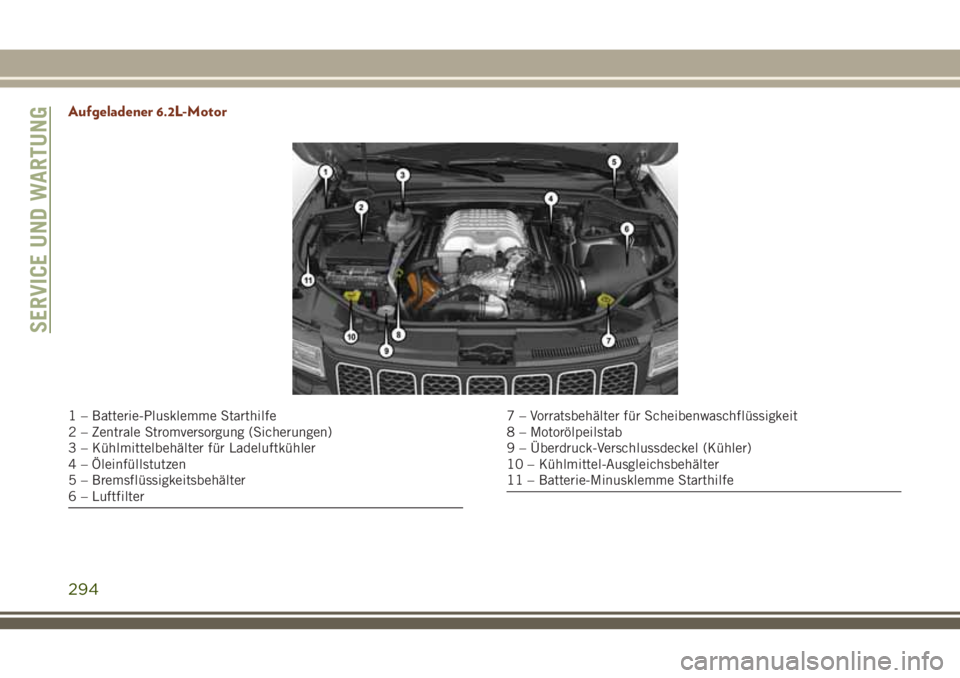

Aufgeladener 6.2L-Motor
1 – Batterie-Plusklemme Starthilfe
2 – Zentrale Stromversorgung (Sicherungen)
3 – Kühlmittelbehälter für Ladeluftkühler
4 – Öleinfüllstutzen
5 – Bremsflüssigkeitsbehälter
6 – Luftfilter7 – Vorratsbehälter für Scheibenwaschflüssigkeit
8 – Motorölpeilstab
9 – Überdruck-Verschlussdeckel (Kühler)
10 – Kühlmittel-Ausgleichsbehälter
11 – Batterie-Minusklemme Starthilfe
SERVICE UND WARTUNG
294

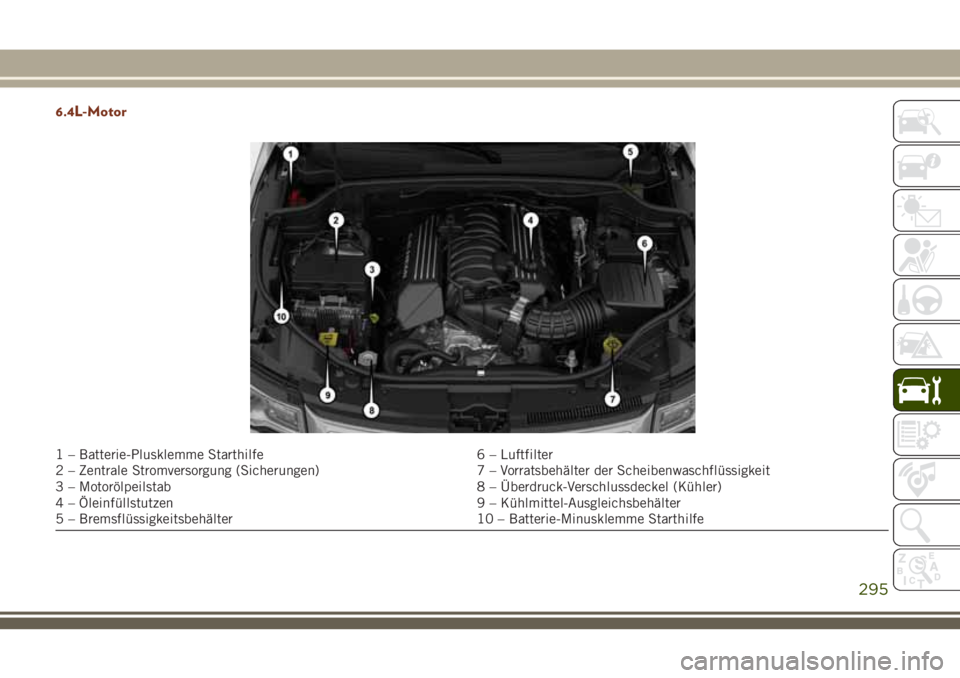

6.4L-Motor
1 – Batterie-Plusklemme Starthilfe 6 – Luftfilter
2 – Zentrale Stromversorgung (Sicherungen) 7 – Vorratsbehälter der Scheibenwaschflüssigkeit
3 – Motorölpeilstab 8 – Überdruck-Verschlussdeckel (Kühler)
4 – Öleinfüllstutzen 9 – Kühlmittel-Ausgleichsbehälter
5 – Bremsflüssigkeitsbehälter 10 – Batterie-Minusklemme Starthilfe
295

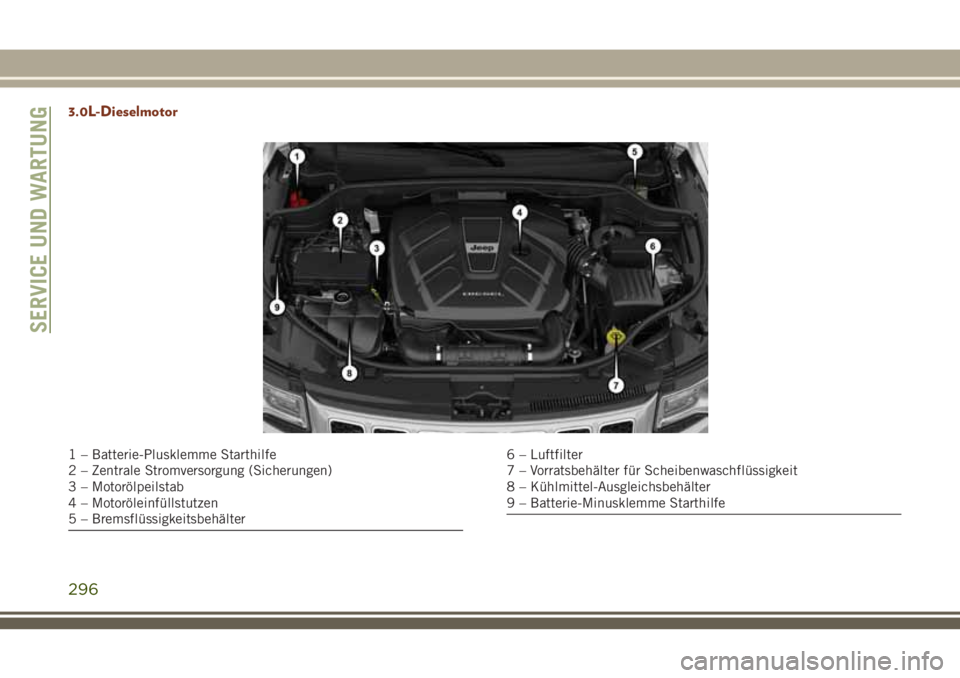

3.0L-Dieselmotor
1 – Batterie-Plusklemme Starthilfe
2 – Zentrale Stromversorgung (Sicherungen)
3 – Motorölpeilstab
4 – Motoröleinfüllstutzen
5 – Bremsflüssigkeitsbehälter6 – Luftfilter
7 – Vorratsbehälter für Scheibenwaschflüssigkeit
8 – Kühlmittel-Ausgleichsbehälter
9 – Batterie-Minusklemme Starthilfe
SERVICE UND WARTUNG
296

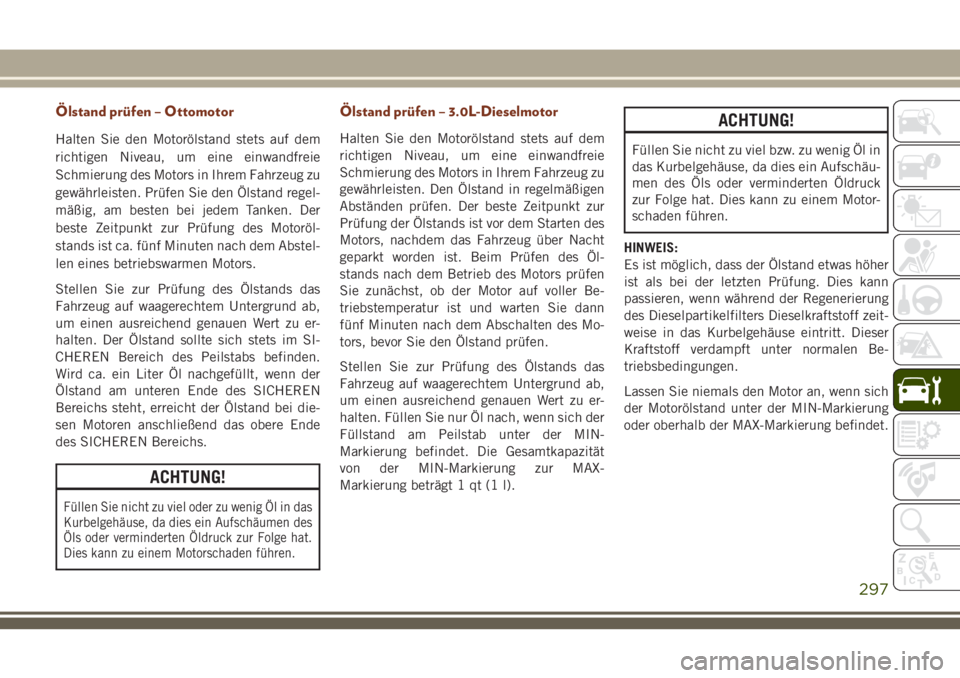

Ölstand prüfen – Ottomotor
Halten Sie den Motorölstand stets auf dem
richtigen Niveau, um eine einwandfreie
Schmierung des Motors in Ihrem Fahrzeug zu
gewährleisten. Prüfen Sie den Ölstand regel-
mäßig, am besten bei jedem Tanken. Der
beste Zeitpunkt zur Prüfung des Motoröl-
stands ist ca. fünf Minuten nach dem Abstel-
len eines betriebswarmen Motors.
Stellen Sie zur Prüfung des Ölstands das
Fahrzeug auf waagerechtem Untergrund ab,
um einen ausreichend genauen Wert zu er-
halten. Der Ölstand sollte sich stets im SI-
CHEREN Bereich des Peilstabs befinden.
Wird ca. ein Liter Öl nachgefüllt, wenn der
Ölstand am unteren Ende des SICHEREN
Bereichs steht, erreicht der Ölstand bei die-
sen Motoren anschließend das obere Ende
des SICHEREN Bereichs.
ACHTUNG!
Füllen Sie nicht zu viel oder zu wenig Öl in das
Kurbelgehäuse, da dies ein Aufschäumen des
Öls oder verminderten Öldruck zur Folge hat.
Dies kann zu einem Motorschaden führen.
Ölstand prüfen – 3.0L-Dieselmotor
Halten Sie den Motorölstand stets auf dem
richtigen Niveau, um eine einwandfreie
Schmierung des Motors in Ihrem Fahrzeug zu
gewährleisten. Den Ölstand in regelmäßigen
Abständen prüfen. Der beste Zeitpunkt zur
Prüfung der Ölstands ist vor dem Starten des
Motors, nachdem das Fahrzeug über Nacht
geparkt worden ist. Beim Prüfen des Öl-
stands nach dem Betrieb des Motors prüfen
Sie zunächst, ob der Motor auf voller Be-
triebstemperatur ist und warten Sie dann
fünf Minuten nach dem Abschalten des Mo-
tors, bevor Sie den Ölstand prüfen.
Stellen Sie zur Prüfung des Ölstands das
Fahrzeug auf waagerechtem Untergrund ab,
um einen ausreichend genauen Wert zu er-
halten. Füllen Sie nur Öl nach, wenn sich der
Füllstand am Peilstab unter der MIN-
Markierung befindet. Die Gesamtkapazität
von der MIN-Markierung zur MAX-
Markierung beträgt 1 qt (1 l).
ACHTUNG!
Füllen Sie nicht zu viel bzw. zu wenig Öl in
das Kurbelgehäuse, da dies ein Aufschäu-
men des Öls oder verminderten Öldruck
zur Folge hat. Dies kann zu einem Motor-
schaden führen.
HINWEIS:
Es ist möglich, dass der Ölstand etwas höher
ist als bei der letzten Prüfung. Dies kann
passieren, wenn während der Regenerierung
des Dieselpartikelfilters Dieselkraftstoff zeit-
weise in das Kurbelgehäuse eintritt. Dieser
Kraftstoff verdampft unter normalen Be-
triebsbedingungen.
Lassen Sie niemals den Motor an, wenn sich
der Motorölstand unter der MIN-Markierung
oder oberhalb der MAX-Markierung befindet.
297

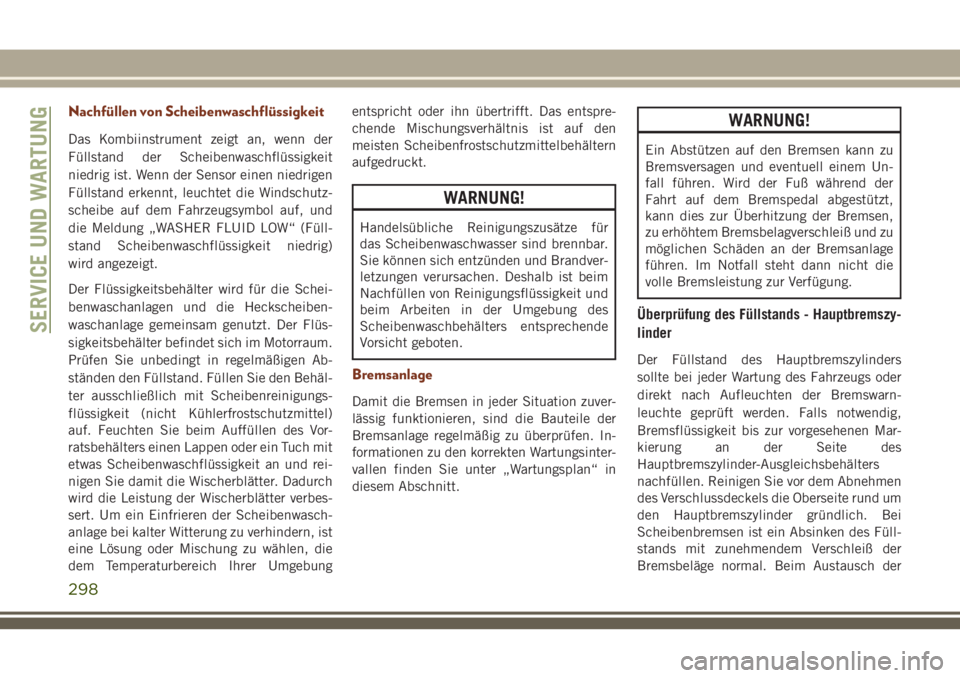

Nachfüllen von Scheibenwaschflüssigkeit
Das Kombiinstrument zeigt an, wenn der
Füllstand der Scheibenwaschflüssigkeit
niedrig ist. Wenn der Sensor einen niedrigen
Füllstand erkennt, leuchtet die Windschutz-
scheibe auf dem Fahrzeugsymbol auf, und
die Meldung „WASHER FLUID LOW“ (Füll-
stand Scheibenwaschflüssigkeit niedrig)
wird angezeigt.
Der Flüssigkeitsbehälter wird für die Schei-
benwaschanlagen und die Heckscheiben-
waschanlage gemeinsam genutzt. Der Flüs-
sigkeitsbehälter befindet sich im Motorraum.
Prüfen Sie unbedingt in regelmäßigen Ab-
ständen den Füllstand. Füllen Sie den Behäl-
ter ausschließlich mit Scheibenreinigungs-
flüssigkeit (nicht Kühlerfrostschutzmittel)
auf. Feuchten Sie beim Auffüllen des Vor-
ratsbehälters einen Lappen oder ein Tuch mit
etwas Scheibenwaschflüssigkeit an und rei-
nigen Sie damit die Wischerblätter. Dadurch
wird die Leistung der Wischerblätter verbes-
sert. Um ein Einfrieren der Scheibenwasch-
anlage bei kalter Witterung zu verhindern, ist
eine Lösung oder Mischung zu wählen, die
dem Temperaturbereich Ihrer Umgebungentspricht oder ihn übertrifft. Das entspre-
chende Mischungsverhältnis ist auf den
meisten Scheibenfrostschutzmittelbehältern
aufgedruckt.
WARNUNG!
Handelsübliche Reinigungszusätze für
das Scheibenwaschwasser sind brennbar.
Sie können sich entzünden und Brandver-
letzungen verursachen. Deshalb ist beim
Nachfüllen von Reinigungsflüssigkeit und
beim Arbeiten in der Umgebung des
Scheibenwaschbehälters entsprechende
Vorsicht geboten.
Bremsanlage
Damit die Bremsen in jeder Situation zuver-
lässig funktionieren, sind die Bauteile der
Bremsanlage regelmäßig zu überprüfen. In-
formationen zu den korrekten Wartungsinter-
vallen finden Sie unter „Wartungsplan“ in
diesem Abschnitt.
WARNUNG!
Ein Abstützen auf den Bremsen kann zu
Bremsversagen und eventuell einem Un-
fall führen. Wird der Fuß während der
Fahrt auf dem Bremspedal abgestützt,
kann dies zur Überhitzung der Bremsen,
zu erhöhtem Bremsbelagverschleiß und zu
möglichen Schäden an der Bremsanlage
führen. Im Notfall steht dann nicht die
volle Bremsleistung zur Verfügung.
Überprüfung des Füllstands - Hauptbremszy-
linder
Der Füllstand des Hauptbremszylinders
sollte bei jeder Wartung des Fahrzeugs oder
direkt nach Aufleuchten der Bremswarn-
leuchte geprüft werden. Falls notwendig,
Bremsflüssigkeit bis zur vorgesehenen Mar-
kierung an der Seite des
Hauptbremszylinder-Ausgleichsbehälters
nachfüllen. Reinigen Sie vor dem Abnehmen
des Verschlussdeckels die Oberseite rund um
den Hauptbremszylinder gründlich. Bei
Scheibenbremsen ist ein Absinken des Füll-
stands mit zunehmendem Verschleiß der
Bremsbeläge normal. Beim Austausch der
SERVICE UND WARTUNG
298
