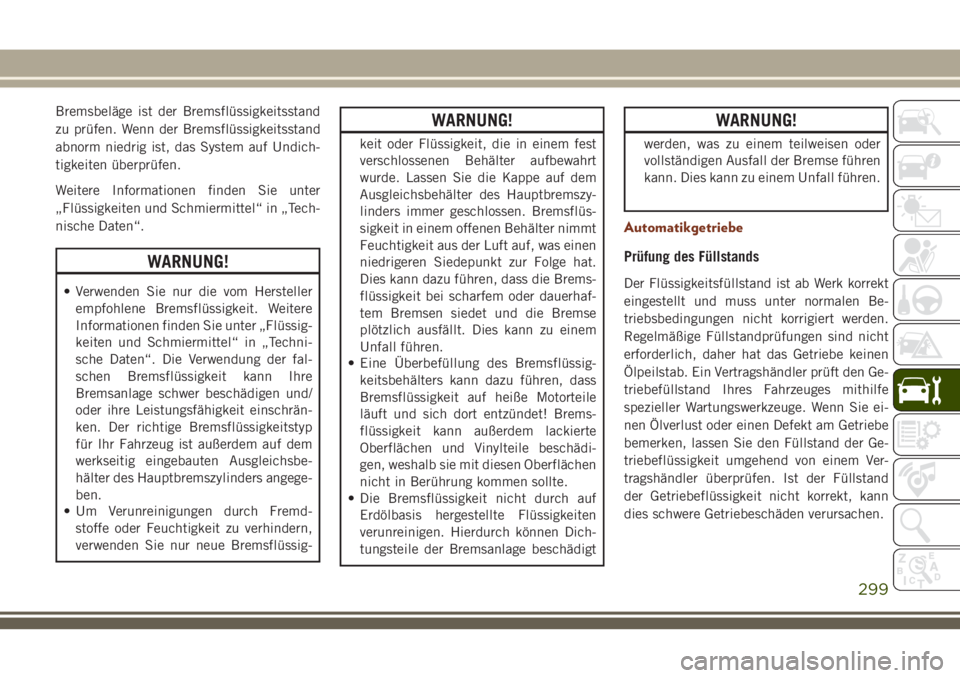

Bremsbeläge ist der Bremsflüssigkeitsstand
zu prüfen. Wenn der Bremsflüssigkeitsstand
abnorm niedrig ist, das System auf Undich-
tigkeiten überprüfen.
Weitere Informationen finden Sie unter
„Flüssigkeiten und Schmiermittel“ in „Tech-
nische Daten“.
WARNUNG!
• Verwenden Sie nur die vom Hersteller
empfohlene Bremsflüssigkeit. Weitere
Informationen finden Sie unter „Flüssig-
keiten und Schmiermittel“ in „Techni-
sche Daten“. Die Verwendung der fal-
schen Bremsflüssigkeit kann Ihre
Bremsanlage schwer beschädigen und/
oder ihre Leistungsfähigkeit einschrän-
ken. Der richtige Bremsflüssigkeitstyp
für Ihr Fahrzeug ist außerdem auf dem
werkseitig eingebauten Ausgleichsbe-
hälter des Hauptbremszylinders angege-
ben.
• Um Verunreinigungen durch Fremd-
stoffe oder Feuchtigkeit zu verhindern,
verwenden Sie nur neue Bremsflüssig-
WARNUNG!
keit oder Flüssigkeit, die in einem fest
verschlossenen Behälter aufbewahrt
wurde. Lassen Sie die Kappe auf dem
Ausgleichsbehälter des Hauptbremszy-
linders immer geschlossen. Bremsflüs-
sigkeit in einem offenen Behälter nimmt
Feuchtigkeit aus der Luft auf, was einen
niedrigeren Siedepunkt zur Folge hat.
Dies kann dazu führen, dass die Brems-
flüssigkeit bei scharfem oder dauerhaf-
tem Bremsen siedet und die Bremse
plötzlich ausfällt. Dies kann zu einem
Unfall führen.
• Eine Überbefüllung des Bremsflüssig-
keitsbehälters kann dazu führen, dass
Bremsflüssigkeit auf heiße Motorteile
läuft und sich dort entzündet! Brems-
flüssigkeit kann außerdem lackierte
Oberflächen und Vinylteile beschädi-
gen, weshalb sie mit diesen Oberflächen
nicht in Berührung kommen sollte.
• Die Bremsflüssigkeit nicht durch auf
Erdölbasis hergestellte Flüssigkeiten
verunreinigen. Hierdurch können Dich-
tungsteile der Bremsanlage beschädigt
WARNUNG!
werden, was zu einem teilweisen oder
vollständigen Ausfall der Bremse führen
kann. Dies kann zu einem Unfall führen.
Automatikgetriebe
Prüfung des Füllstands
Der Flüssigkeitsfüllstand ist ab Werk korrekt
eingestellt und muss unter normalen Be-
triebsbedingungen nicht korrigiert werden.
Regelmäßige Füllstandprüfungen sind nicht
erforderlich, daher hat das Getriebe keinen
Ölpeilstab. Ein Vertragshändler prüft den Ge-
triebefüllstand Ihres Fahrzeuges mithilfe
spezieller Wartungswerkzeuge. Wenn Sie ei-
nen Ölverlust oder einen Defekt am Getriebe
bemerken, lassen Sie den Füllstand der Ge-
triebeflüssigkeit umgehend von einem Ver-
tragshändler überprüfen. Ist der Füllstand
der Getriebeflüssigkeit nicht korrekt, kann
dies schwere Getriebeschäden verursachen.
299

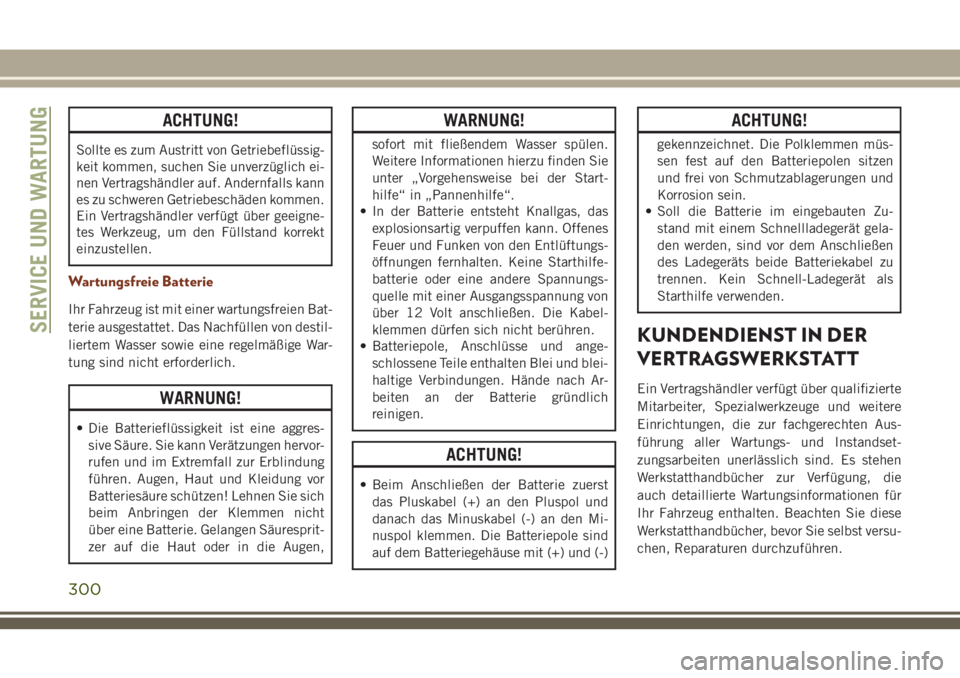

ACHTUNG!
Sollte es zum Austritt von Getriebeflüssig-
keit kommen, suchen Sie unverzüglich ei-
nen Vertragshändler auf. Andernfalls kann
es zu schweren Getriebeschäden kommen.
Ein Vertragshändler verfügt über geeigne-
tes Werkzeug, um den Füllstand korrekt
einzustellen.
Wartungsfreie Batterie
Ihr Fahrzeug ist mit einer wartungsfreien Bat-
terie ausgestattet. Das Nachfüllen von destil-
liertem Wasser sowie eine regelmäßige War-
tung sind nicht erforderlich.
WARNUNG!
• Die Batterieflüssigkeit ist eine aggres-
sive Säure. Sie kann Verätzungen hervor-
rufen und im Extremfall zur Erblindung
führen. Augen, Haut und Kleidung vor
Batteriesäure schützen! Lehnen Sie sich
beim Anbringen der Klemmen nicht
über eine Batterie. Gelangen Säuresprit-
zer auf die Haut oder in die Augen,
WARNUNG!
sofort mit fließendem Wasser spülen.
Weitere Informationen hierzu finden Sie
unter „Vorgehensweise bei der Start-
hilfe“ in „Pannenhilfe“.
• In der Batterie entsteht Knallgas, das
explosionsartig verpuffen kann. Offenes
Feuer und Funken von den Entlüftungs-
öffnungen fernhalten. Keine Starthilfe-
batterie oder eine andere Spannungs-
quelle mit einer Ausgangsspannung von
über 12 Volt anschließen. Die Kabel-
klemmen dürfen sich nicht berühren.
• Batteriepole, Anschlüsse und ange-
schlossene Teile enthalten Blei und blei-
haltige Verbindungen. Hände nach Ar-
beiten an der Batterie gründlich
reinigen.
ACHTUNG!
• Beim Anschließen der Batterie zuerst
das Pluskabel (+) an den Pluspol und
danach das Minuskabel (-) an den Mi-
nuspol klemmen. Die Batteriepole sind
auf dem Batteriegehäuse mit (+) und (-)
ACHTUNG!
gekennzeichnet. Die Polklemmen müs-
sen fest auf den Batteriepolen sitzen
und frei von Schmutzablagerungen und
Korrosion sein.
• Soll die Batterie im eingebauten Zu-
stand mit einem Schnellladegerät gela-
den werden, sind vor dem Anschließen
des Ladegeräts beide Batteriekabel zu
trennen. Kein Schnell-Ladegerät als
Starthilfe verwenden.
KUNDENDIENST IN DER
VERTRAGSWERKSTATT
Ein Vertragshändler verfügt über qualifizierte
Mitarbeiter, Spezialwerkzeuge und weitere
Einrichtungen, die zur fachgerechten Aus-
führung aller Wartungs- und Instandset-
zungsarbeiten unerlässlich sind. Es stehen
Werkstatthandbücher zur Verfügung, die
auch detaillierte Wartungsinformationen für
Ihr Fahrzeug enthalten. Beachten Sie diese
Werkstatthandbücher, bevor Sie selbst versu-
chen, Reparaturen durchzuführen.
SERVICE UND WARTUNG
300

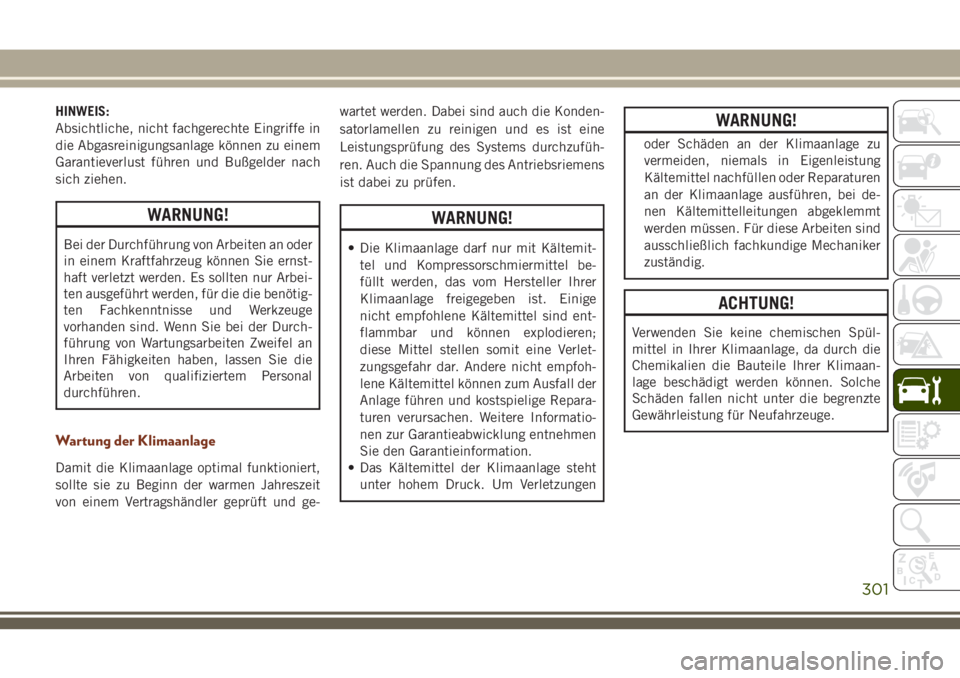

HINWEIS:
Absichtliche, nicht fachgerechte Eingriffe in
die Abgasreinigungsanlage können zu einem
Garantieverlust führen und Bußgelder nach
sich ziehen.
WARNUNG!
Bei der Durchführung von Arbeiten an oder
in einem Kraftfahrzeug können Sie ernst-
haft verletzt werden. Es sollten nur Arbei-
ten ausgeführt werden, für die die benötig-
ten Fachkenntnisse und Werkzeuge
vorhanden sind. Wenn Sie bei der Durch-
führung von Wartungsarbeiten Zweifel an
Ihren Fähigkeiten haben, lassen Sie die
Arbeiten von qualifiziertem Personal
durchführen.
Wartung der Klimaanlage
Damit die Klimaanlage optimal funktioniert,
sollte sie zu Beginn der warmen Jahreszeit
von einem Vertragshändler geprüft und ge-wartet werden. Dabei sind auch die Konden-
satorlamellen zu reinigen und es ist eine
Leistungsprüfung des Systems durchzufüh-
ren. Auch die Spannung des Antriebsriemens
ist dabei zu prüfen.
WARNUNG!
• Die Klimaanlage darf nur mit Kältemit-
tel und Kompressorschmiermittel be-
füllt werden, das vom Hersteller Ihrer
Klimaanlage freigegeben ist. Einige
nicht empfohlene Kältemittel sind ent-
flammbar und können explodieren;
diese Mittel stellen somit eine Verlet-
zungsgefahr dar. Andere nicht empfoh-
lene Kältemittel können zum Ausfall der
Anlage führen und kostspielige Repara-
turen verursachen. Weitere Informatio-
nen zur Garantieabwicklung entnehmen
Sie den Garantieinformation.
• Das Kältemittel der Klimaanlage steht
unter hohem Druck. Um Verletzungen
WARNUNG!
oder Schäden an der Klimaanlage zu
vermeiden, niemals in Eigenleistung
Kältemittel nachfüllen oder Reparaturen
an der Klimaanlage ausführen, bei de-
nen Kältemittelleitungen abgeklemmt
werden müssen. Für diese Arbeiten sind
ausschließlich fachkundige Mechaniker
zuständig.
ACHTUNG!
Verwenden Sie keine chemischen Spül-
mittel in Ihrer Klimaanlage, da durch die
Chemikalien die Bauteile Ihrer Klimaan-
lage beschädigt werden können. Solche
Schäden fallen nicht unter die begrenzte
Gewährleistung für Neufahrzeuge.
301

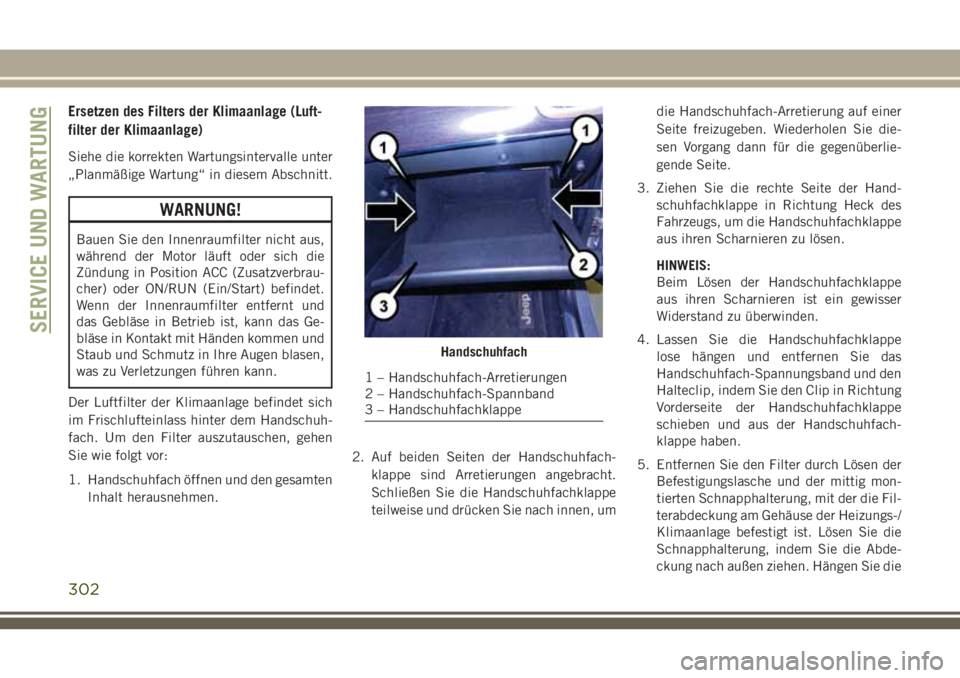

Ersetzen des Filters der Klimaanlage (Luft-
filter der Klimaanlage)
Siehe die korrekten Wartungsintervalle unter
„Planmäßige Wartung“ in diesem Abschnitt.
WARNUNG!
Bauen Sie den Innenraumfilter nicht aus,
während der Motor läuft oder sich die
Zündung in Position ACC (Zusatzverbrau-
cher) oder ON/RUN (Ein/Start) befindet.
Wenn der Innenraumfilter entfernt und
das Gebläse in Betrieb ist, kann das Ge-
bläse in Kontakt mit Händen kommen und
Staub und Schmutz in Ihre Augen blasen,
was zu Verletzungen führen kann.
Der Luftfilter der Klimaanlage befindet sich
im Frischlufteinlass hinter dem Handschuh-
fach. Um den Filter auszutauschen, gehen
Sie wie folgt vor:
1. Handschuhfach öffnen und den gesamten
Inhalt herausnehmen.2. Auf beiden Seiten der Handschuhfach-
klappe sind Arretierungen angebracht.
Schließen Sie die Handschuhfachklappe
teilweise und drücken Sie nach innen, umdie Handschuhfach-Arretierung auf einer
Seite freizugeben. Wiederholen Sie die-
sen Vorgang dann für die gegenüberlie-
gende Seite.
3. Ziehen Sie die rechte Seite der Hand-
schuhfachklappe in Richtung Heck des
Fahrzeugs, um die Handschuhfachklappe
aus ihren Scharnieren zu lösen.
HINWEIS:
Beim Lösen der Handschuhfachklappe
aus ihren Scharnieren ist ein gewisser
Widerstand zu überwinden.
4. Lassen Sie die Handschuhfachklappe
lose hängen und entfernen Sie das
Handschuhfach-Spannungsband und den
Halteclip, indem Sie den Clip in Richtung
Vorderseite der Handschuhfachklappe
schieben und aus der Handschuhfach-
klappe haben.
5. Entfernen Sie den Filter durch Lösen der
Befestigungslasche und der mittig mon-
tierten Schnapphalterung, mit der die Fil-
terabdeckung am Gehäuse der Heizungs-/
Klimaanlage befestigt ist. Lösen Sie die
Schnapphalterung, indem Sie die Abde-
ckung nach außen ziehen. Hängen Sie die
Handschuhfach
1 – Handschuhfach-Arretierungen
2 – Handschuhfach-Spannband
3 – Handschuhfachklappe
SERVICE UND WARTUNG
302

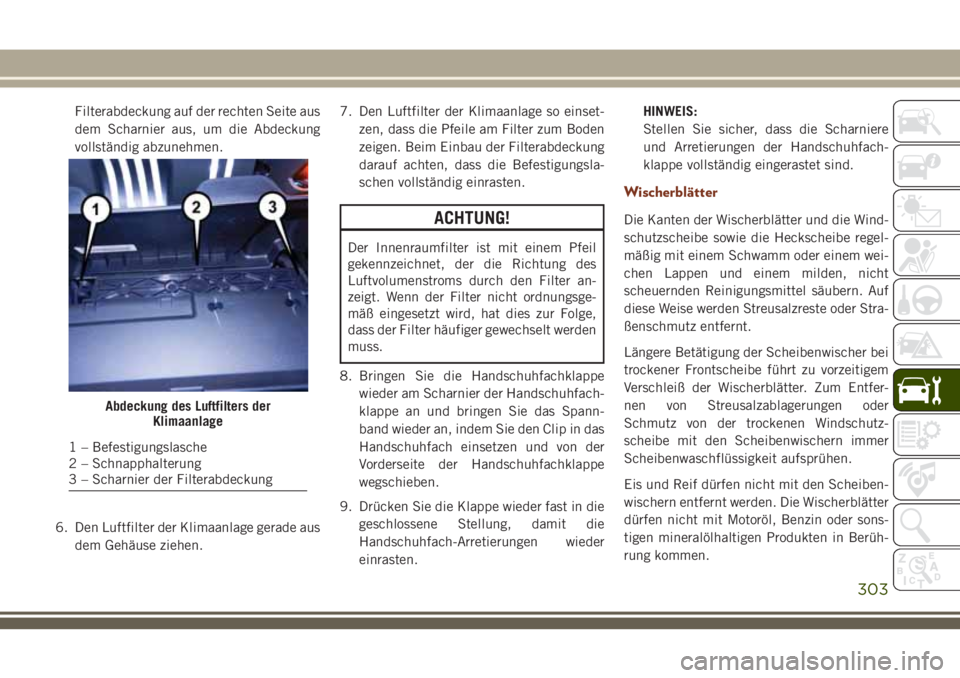

Filterabdeckung auf der rechten Seite aus
dem Scharnier aus, um die Abdeckung
vollständig abzunehmen.
6. Den Luftfilter der Klimaanlage gerade aus
dem Gehäuse ziehen.7. Den Luftfilter der Klimaanlage so einset-
zen, dass die Pfeile am Filter zum Boden
zeigen. Beim Einbau der Filterabdeckung
darauf achten, dass die Befestigungsla-
schen vollständig einrasten.
ACHTUNG!
Der Innenraumfilter ist mit einem Pfeil
gekennzeichnet, der die Richtung des
Luftvolumenstroms durch den Filter an-
zeigt. Wenn der Filter nicht ordnungsge-
mäß eingesetzt wird, hat dies zur Folge,
dass der Filter häufiger gewechselt werden
muss.
8. Bringen Sie die Handschuhfachklappe
wieder am Scharnier der Handschuhfach-
klappe an und bringen Sie das Spann-
band wieder an, indem Sie den Clip in das
Handschuhfach einsetzen und von der
Vorderseite der Handschuhfachklappe
wegschieben.
9. Drücken Sie die Klappe wieder fast in die
geschlossene Stellung, damit die
Handschuhfach-Arretierungen wieder
einrasten.HINWEIS:
Stellen Sie sicher, dass die Scharniere
und Arretierungen der Handschuhfach-
klappe vollständig eingerastet sind.
Wischerblätter
Die Kanten der Wischerblätter und die Wind-
schutzscheibe sowie die Heckscheibe regel-
mäßig mit einem Schwamm oder einem wei-
chen Lappen und einem milden, nicht
scheuernden Reinigungsmittel säubern. Auf
diese Weise werden Streusalzreste oder Stra-
ßenschmutz entfernt.
Längere Betätigung der Scheibenwischer bei
trockener Frontscheibe führt zu vorzeitigem
Verschleiß der Wischerblätter. Zum Entfer-
nen von Streusalzablagerungen oder
Schmutz von der trockenen Windschutz-
scheibe mit den Scheibenwischern immer
Scheibenwaschflüssigkeit aufsprühen.
Eis und Reif dürfen nicht mit den Scheiben-
wischern entfernt werden. Die Wischerblätter
dürfen nicht mit Motoröl, Benzin oder sons-
tigen mineralölhaltigen Produkten in Berüh-
rung kommen.
Abdeckung des Luftfilters der
Klimaanlage
1 – Befestigungslasche
2 – Schnapphalterung
3 – Scharnier der Filterabdeckung
303

HINWEIS:
Die Lebensdauer der Wischblätter ist von der
geografischen Lage und der Häufigkeit der
Benutzung abhängig. Eine Verschlechterung
der Wischerblätter kann sich in Klappern,
Markierungen, Wasserlinien oder nassen Fle-
cken äußern. Wenn einer dieser Zustände
vorliegt, reinigen Sie die Wischerblätter oder
ersetzen Sie sie bei Bedarf.
Prüfen Sie Wischerblätter und Wischerarme
in regelmäßigen Abständen und nicht erst,
wenn Probleme mit der Scheibenwischerleis-
tung auftreten. Diese Überprüfungen müssen
folgende Punkte umfassen:
• Abnutzung oder ausgefranste Kanten
• Fremdkörper
• Verfestigung oder Risse
• Verformungen oder MaterialermüdungWenn das Wischerblatt oder der Wischerarm
beschädigt ist, ersetzen Sie das betroffen
Wischerblatt oder den Wischerarm durch ein
neues Bauteil. Versuchen Sie nicht, beschä-
digte Wischerarme oder Wischerblätter zu
reparieren.
Ausbau und Einbau des Frontscheibenwi-
scherblatts
ACHTUNG!
Lassen Sie den Wischerarm nicht gegen
die Scheibe zurückfedern, ohne ein Schei-
benwischerblatt montiert zu haben, da die
Scheibe sonst beschädigt werden kann.
1. Klappen Sie den Wischerarm hoch, um
das Wischerblatt von der Scheibe abzuhe-
ben, bis sich der Wischerarm in der
höchsten Position befindet.
2. Zum Ausklinken des Wischerblatts vom
Wischerarm klappen Sie die Sperrklinke
auf dem Wischerblatt auf, halten Sie den
Wischerarm mit einer Hand fest, und
schieben Sie gleichzeitig das Wischer-
blatt zur Unterseite des Wischerarms hin.

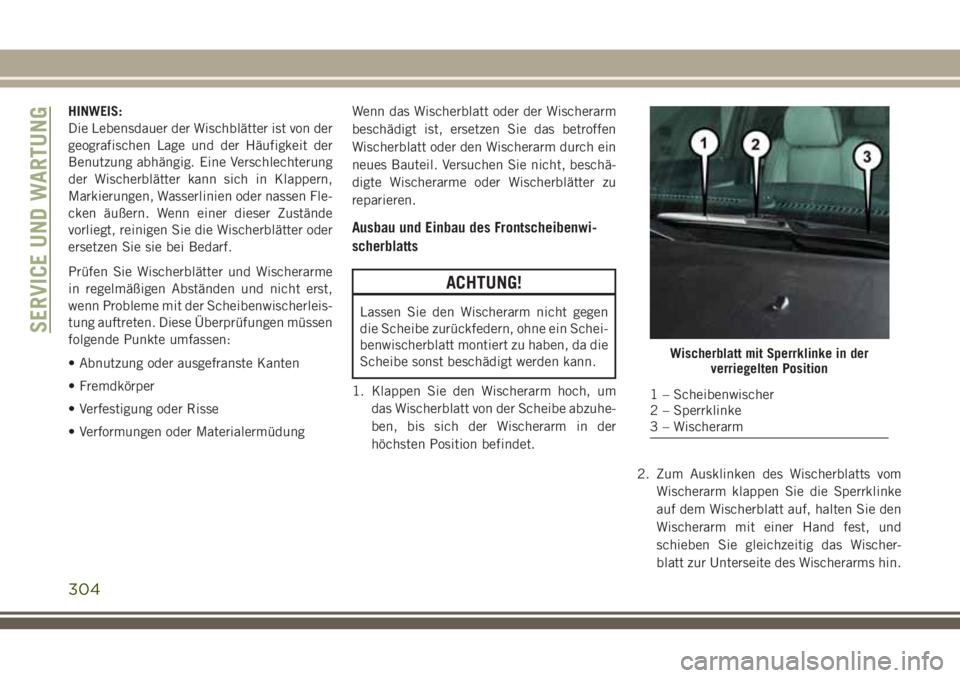

Wischerblatt mit Sperrklinke in der
verriegelten Position
1 – Scheibenwischer
2 – Sperrklinke
3 – Wischerarm
SERVICE UND WARTUNG
304

3. Entfernen Sie mit gelöstem Wischerblatt
das Wischerblatt vom Wischerarm, indem
Sie den Wischerarm mit einer Hand hal-
ten und mit der anderen Hand das Wi-
scherblatt vom Wischerarm trennen (be-wegen Sie das Wischerblatt zur rechten
Seite des Fahrzeugs, um das Wischerblatt
vom Wischerarm zu trennen).
4. Senken Sie den Wischerarm vorsichtig auf
die Scheibe ab.Installieren der vorderen Scheibenwischer
1. Klappen Sie den Wischerarm hoch, um
ihn von der Scheibe abzuheben, bis sich
der Wischerarm in der höchsten Position
befindet.
2. Platzieren Sie das Wischerblatt nahe am
Haken an der Spitze des Wischerarms mit
geöffneter Sperrklinke des Scheibenwi-
schers und der Wischerseite des Schei-
benwischers nach oben und von der Wind-
schutzscheibe weg zeigend.
3. Setzen Sie den Haken an der Spitze des
Wischerarms durch die Öffnung in das
Wischerblatt unter die Sperrklinke ein.
4. Schieben Sie das Wischerblatt in den Ha-
ken am Wischerarm und drehen Sie das
Wischerblatt, bis es bündig mit dem Wi-
scherarm ist. Klappen Sie die Sperrklinke
nach unten und lassen Sie diese in die
verriegelte Position einrasten. Beim Ein-
rasten ist ein Klickgeräusch zu hören.
5. Senken Sie das Wischerblatt vorsichtig
auf die Scheibe ab.

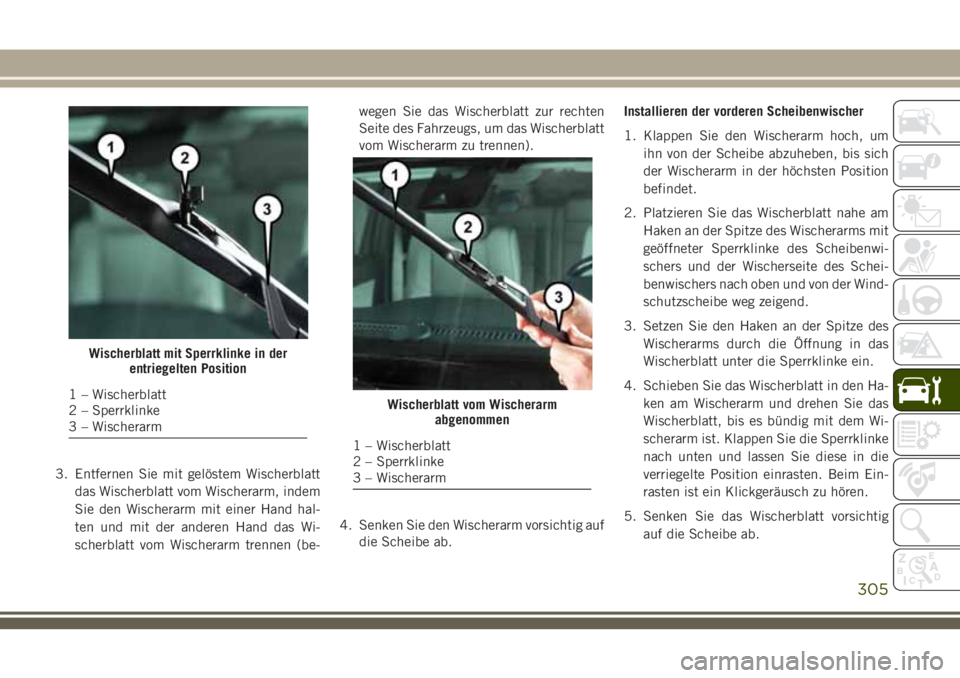

Wischerblatt mit Sperrklinke in der
entriegelten Position
1 – Wischerblatt
2 – Sperrklinke
3 – WischerarmWischerblatt vom Wischerarm
abgenommen
1 – Wischerblatt
2 – Sperrklinke
3 – Wischerarm
305

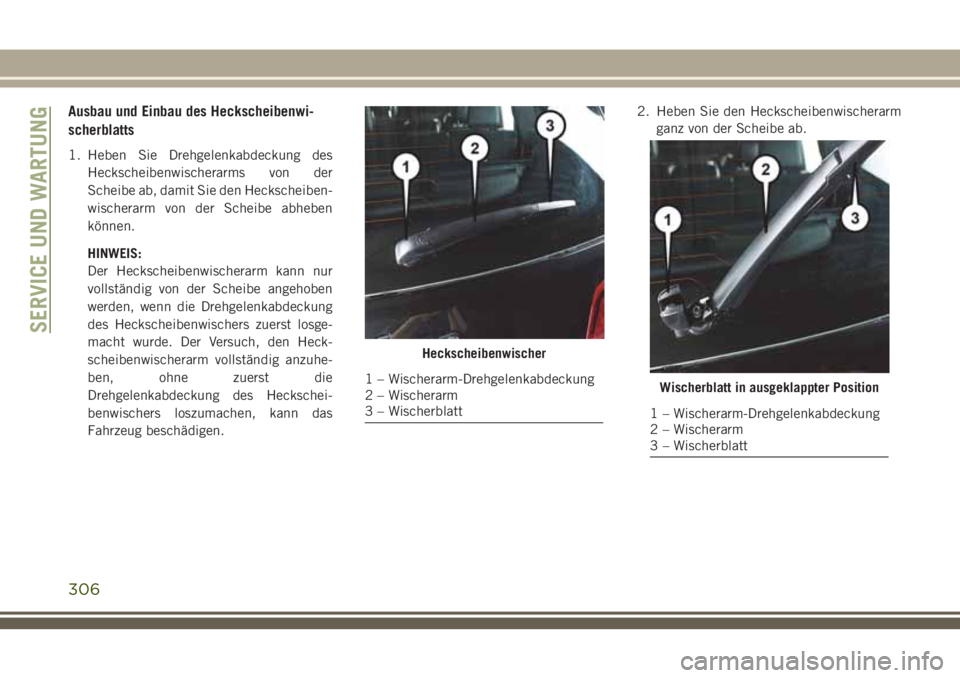

Ausbau und Einbau des Heckscheibenwi-
scherblatts
1. Heben Sie Drehgelenkabdeckung des
Heckscheibenwischerarms von der
Scheibe ab, damit Sie den Heckscheiben-
wischerarm von der Scheibe abheben
können.
HINWEIS:
Der Heckscheibenwischerarm kann nur
vollständig von der Scheibe angehoben
werden, wenn die Drehgelenkabdeckung
des Heckscheibenwischers zuerst losge-
macht wurde. Der Versuch, den Heck-
scheibenwischerarm vollständig anzuhe-
ben, ohne zuerst die
Drehgelenkabdeckung des Heckschei-
benwischers loszumachen, kann das
Fahrzeug beschädigen.2. Heben Sie den Heckscheibenwischerarm
ganz von der Scheibe ab.
Heckscheibenwischer
1 – Wischerarm-Drehgelenkabdeckung
2 – Wischerarm
3 – WischerblattWischerblatt in ausgeklappter Position
1 – Wischerarm-Drehgelenkabdeckung
2 – Wischerarm
3 – Wischerblatt
SERVICE UND WARTUNG
306

3. Zum Entfernen des Wischerblatts vom Wi-
scherarm fassen Sie mit der rechten Hand
das untere Ende des Wischerblatts direkt
neben dem Wischerarm. Halten Sie den
Wischerarm mit der linken Hand und zie-
hen Sie das Wischerblatt über den An-
schlag hinweg weit genug vom Wischer-
arm ab, damit der Wischerblatt-Drehstift
aus der Aufnahme am Ende des Wischer-
arms ausrastet.
HINWEIS:
Der Widerstand löst sich mit einem hörba-
ren Klicken.
4. Halten Sie das untere Ende Wischerblatt
weiterhin fest und ziehen Sie es nach
oben vom Wischerarm ab.
5. Senken Sie die Spitze des Wischerarms
vorsichtig auf die Scheibe ab.Einbau des Heckscheibenwischers
1. Heben Sie Drehgelenkabdeckung des
Heckscheibenwischerarms von der
Scheibe ab, damit Sie den Heckscheiben-
wischerarm von der Scheibe abheben
können.
HINWEIS:
Der Heckscheibenwischerarm kann nur
vollständig von der Scheibe angehoben
werden, wenn die Drehgelenkabdeckung
des Heckscheibenwischers zuerst losge-
macht wurde. Der Versuch, den Heck-
scheibenwischerarm vollständig anzuhe-
ben, ohne zuerst die
Drehgelenkabdeckung des Heckschei-
benwischers loszumachen, kann das
Fahrzeug beschädigen.
2. Heben Sie den Heckscheibenwischerarm
ganz von der Scheibe ab.

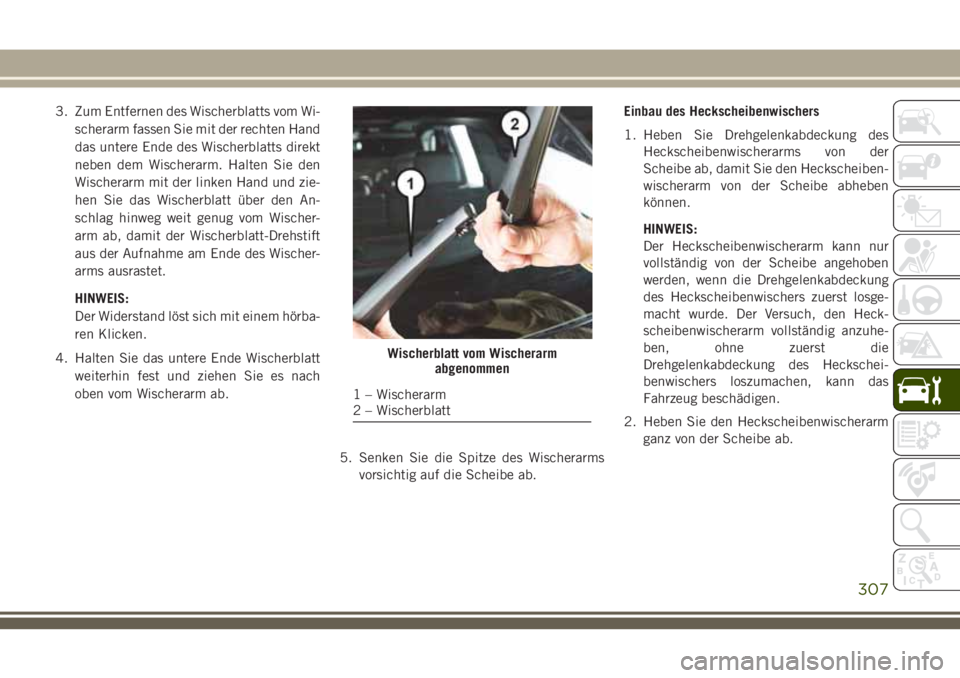

Wischerblatt vom Wischerarm
abgenommen
1 – Wischerarm
2 – Wischerblatt
307

3. Setzen Sie den Wischerblatt-Drehstift in
die Öffnung am Ende des Wischerarms
ein. Greifen Sie das untere Ende des Wi-
scherarms mit einer Hand und drücken
Sie das Wischerblatt, bis es bündig mit
dem Wischerarm ist und einrastet.
4. Senken Sie das Wischerblatt auf die
Scheibe ab lassen Sie die Wischerarm-
Drehgelenkabdeckung wieder einrasten.

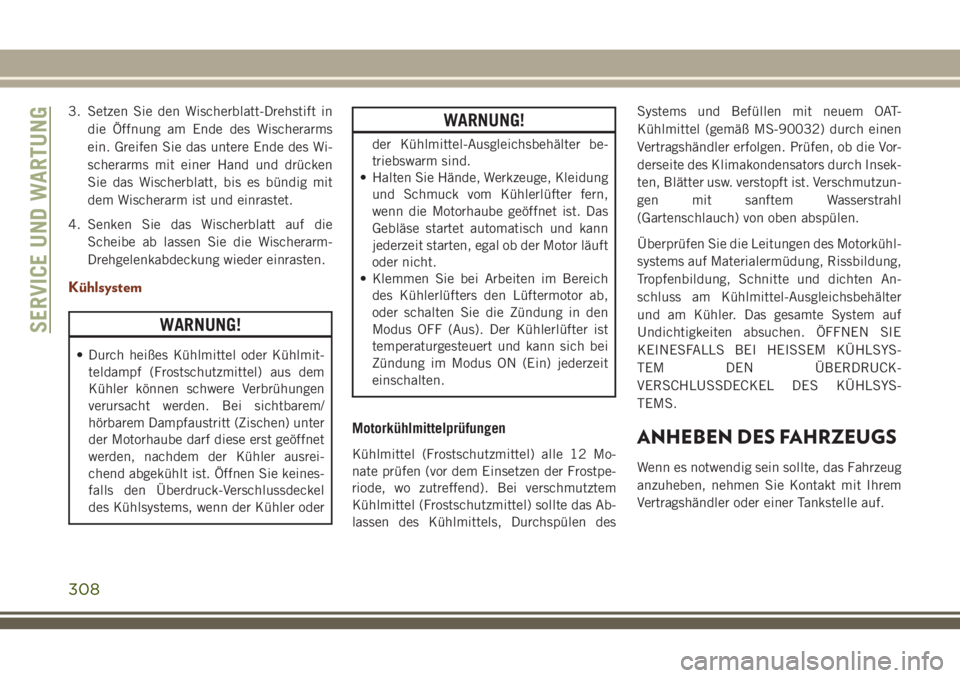

Kühlsystem
WARNUNG!
• Durch heißes Kühlmittel oder Kühlmit-
teldampf (Frostschutzmittel) aus dem
Kühler können schwere Verbrühungen
verursacht werden. Bei sichtbarem/
hörbarem Dampfaustritt (Zischen) unter
der Motorhaube darf diese erst geöffnet
werden, nachdem der Kühler ausrei-
chend abgekühlt ist. Öffnen Sie keines-
falls den Überdruck-Verschlussdeckel
des Kühlsystems, wenn der Kühler oder
WARNUNG!
der Kühlmittel-Ausgleichsbehälter be-
triebswarm sind.
• Halten Sie Hände, Werkzeuge, Kleidung
und Schmuck vom Kühlerlüfter fern,
wenn die Motorhaube geöffnet ist. Das
Gebläse startet automatisch und kann
jederzeit starten, egal ob der Motor läuft
oder nicht.
• Klemmen Sie bei Arbeiten im Bereich
des Kühlerlüfters den Lüftermotor ab,
oder schalten Sie die Zündung in den
Modus OFF (Aus). Der Kühlerlüfter ist
temperaturgesteuert und kann sich bei
Zündung im Modus ON (Ein) jederzeit
einschalten.
Motorkühlmittelprüfungen
Kühlmittel (Frostschutzmittel) alle 12 Mo-
nate prüfen (vor dem Einsetzen der Frostpe-
riode, wo zutreffend). Bei verschmutztem
Kühlmittel (Frostschutzmittel) sollte das Ab-
lassen des Kühlmittels, Durchspülen desSystems und Befüllen mit neuem OAT-
Kühlmittel (gemäß MS-90032) durch einen
Vertragshändler erfolgen. Prüfen, ob die Vor-
derseite des Klimakondensators durch Insek-
ten, Blätter usw. verstopft ist. Verschmutzun-
gen mit sanftem Wasserstrahl
(Gartenschlauch) von oben abspülen.
Überprüfen Sie die Leitungen des Motorkühl-
systems auf Materialermüdung, Rissbildung,
Tropfenbildung, Schnitte und dichten An-
schluss am Kühlmittel-Ausgleichsbehälter
und am Kühler. Das gesamte System auf
Undichtigkeiten absuchen. ÖFFNEN SIE
KEINESFALLS BEI HEISSEM KÜHLSYS-
TEM DEN ÜBERDRUCK-
VERSCHLUSSDECKEL DES KÜHLSYS-
TEMS.ANHEBEN DES FAHRZEUGS
Wenn es notwendig sein sollte, das Fahrzeug
anzuheben, nehmen Sie Kontakt mit Ihrem
Vertragshändler oder einer Tankstelle auf.
SERVICE UND WARTUNG
308
