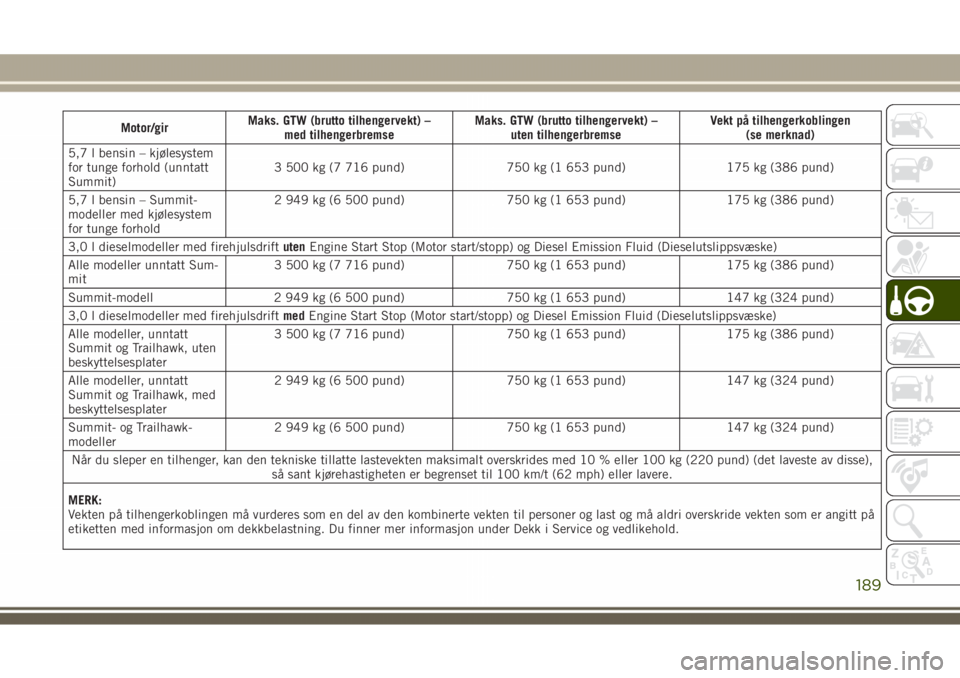

Motor/girMaks. GTW (brutto tilhengervekt) –
med tilhengerbremseMaks. GTW (brutto tilhengervekt) –
uten tilhengerbremseVekt på tilhengerkoblingen
(se merknad)
5,7 l bensin – kjølesystem
for tunge forhold (unntatt
Summit)3 500 kg (7 716 pund) 750 kg (1 653 pund) 175 kg (386 pund)
5,7 l bensin – Summit-
modeller med kjølesystem
for tunge forhold2 949 kg (6 500 pund) 750 kg (1 653 pund) 175 kg (386 pund)
3,0 l dieselmodeller med firehjulsdriftutenEngine Start Stop (Motor start/stopp) og Diesel Emission Fluid (Dieselutslippsvæske)
Alle modeller unntatt Sum-
mit3 500 kg (7 716 pund) 750 kg (1 653 pund) 175 kg (386 pund)
Summit-modell 2 949 kg (6 500 pund) 750 kg (1 653 pund) 147 kg (324 pund)
3,0 l dieselmodeller med firehjulsdriftmedEngine Start Stop (Motor start/stopp) og Diesel Emission Fluid (Dieselutslippsvæske)
Alle modeller, unntatt
Summit og Trailhawk, uten
beskyttelsesplater3 500 kg (7 716 pund) 750 kg (1 653 pund) 175 kg (386 pund)
Alle modeller, unntatt
Summit og Trailhawk, med
beskyttelsesplater2 949 kg (6 500 pund) 750 kg (1 653 pund) 147 kg (324 pund)
Summit- og Trailhawk-
modeller2 949 kg (6 500 pund) 750 kg (1 653 pund) 147 kg (324 pund)
Når du sleper en tilhenger, kan den tekniske tillatte lastevekten maksimalt overskrides med 10 % eller 100 kg (220 pund) (det laveste av disse),
så sant kjørehastigheten er begrenset til 100 km/t (62 mph) eller lavere.
MERK:
Vekten på tilhengerkoblingen må vurderes som en del av den kombinerte vekten til personer og last og må aldri overskride vekten som er angitt på
etiketten med informasjon om dekkbelastning. Du finner mer informasjon under Dekk i Service og vedlikehold.
189

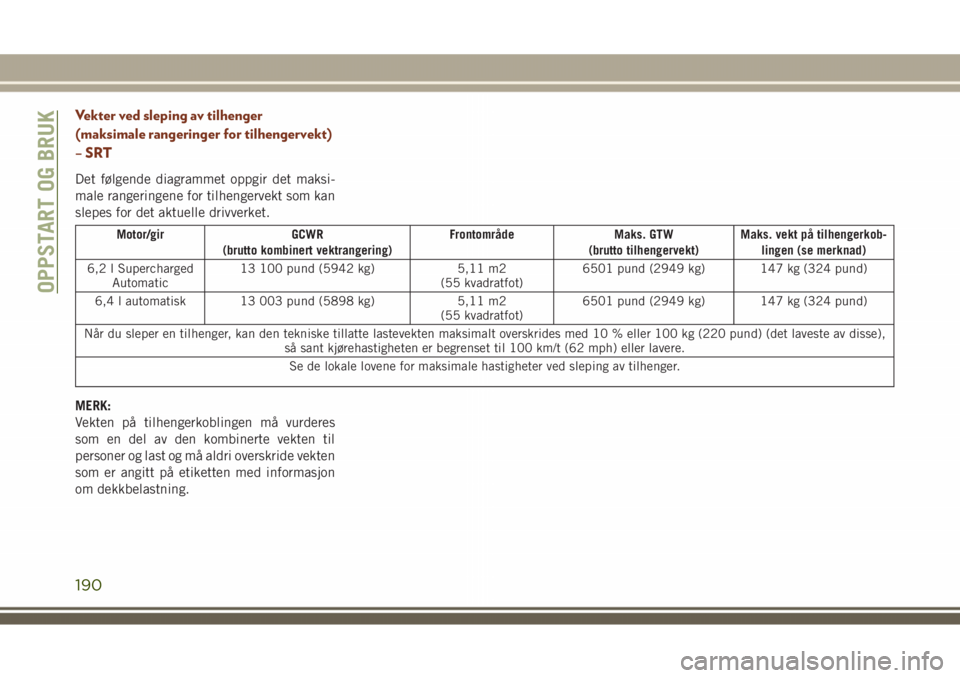

Vekter ved sleping av tilhenger
(maksimale rangeringer for tilhengervekt)
–SRT
Det følgende diagrammet oppgir det maksi-
male rangeringene for tilhengervekt som kan
slepes for det aktuelle drivverket.
Motor/gir GCWR
(brutto kombinert vektrangering)Frontområde Maks. GTW
(brutto tilhengervekt)Maks. vekt på tilhengerkob-
lingen (se merknad)
6,2 l Supercharged
Automatic13 100 pund (5942 kg) 5,11 m2
(55 kvadratfot)6501 pund (2949 kg) 147 kg (324 pund)
6,4 l automatisk 13 003 pund (5898 kg) 5,11 m2
(55 kvadratfot)6501 pund (2949 kg) 147 kg (324 pund)
Når du sleper en tilhenger, kan den tekniske tillatte lastevekten maksimalt overskrides med 10 % eller 100 kg (220 pund) (det laveste av disse),
så sant kjørehastigheten er begrenset til 100 km/t (62 mph) eller lavere.
Se de lokale lovene for maksimale hastigheter ved sleping av tilhenger.
MERK:
Vekten på tilhengerkoblingen må vurderes
som en del av den kombinerte vekten til
personer og last og må aldri overskride vekten
som er angitt på etiketten med informasjon
om dekkbelastning.
OPPSTART OG BRUK
190

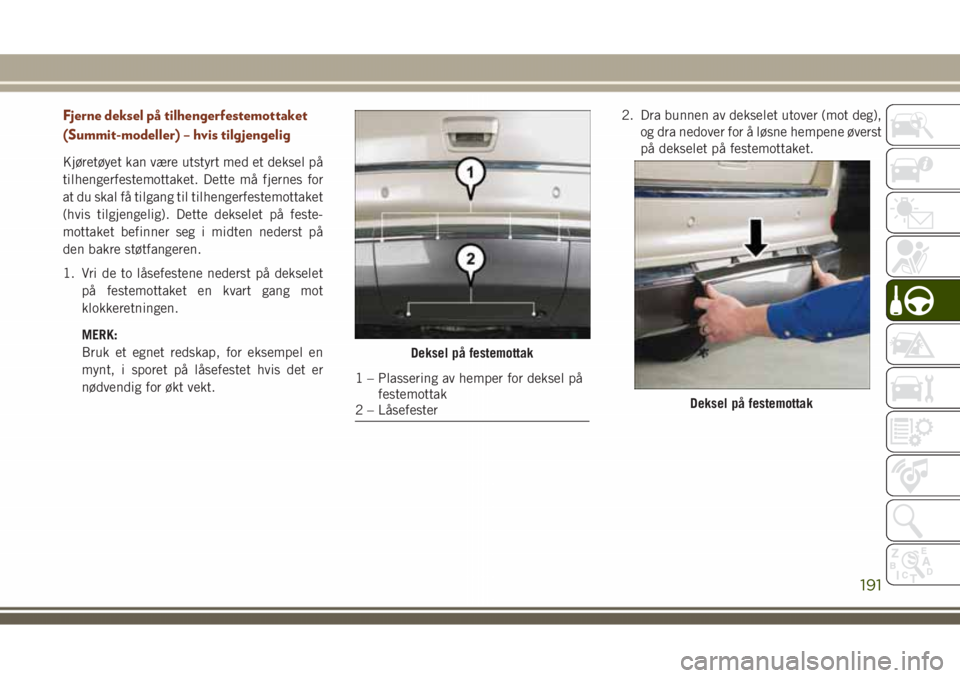

Fjerne deksel på tilhengerfestemottaket
(Summit-modeller) – hvis tilgjengelig
Kjøretøyet kan være utstyrt med et deksel på
tilhengerfestemottaket. Dette må fjernes for
at du skal få tilgang til tilhengerfestemottaket
(hvis tilgjengelig). Dette dekselet på feste-
mottaket befinner seg i midten nederst på
den bakre støtfangeren.
1. Vri de to låsefestene nederst på dekselet
på festemottaket en kvart gang mot
klokkeretningen.
MERK:
Bruk et egnet redskap, for eksempel en
mynt, i sporet på låsefestet hvis det er
nødvendig for økt vekt.2. Dra bunnen av dekselet utover (mot deg),
og dra nedover for å løsne hempene øverst
på dekselet på festemottaket.
Deksel på festemottak
1 – Plassering av hemper for deksel på
festemottak
2 – Låsefester
Deksel på festemottak
191

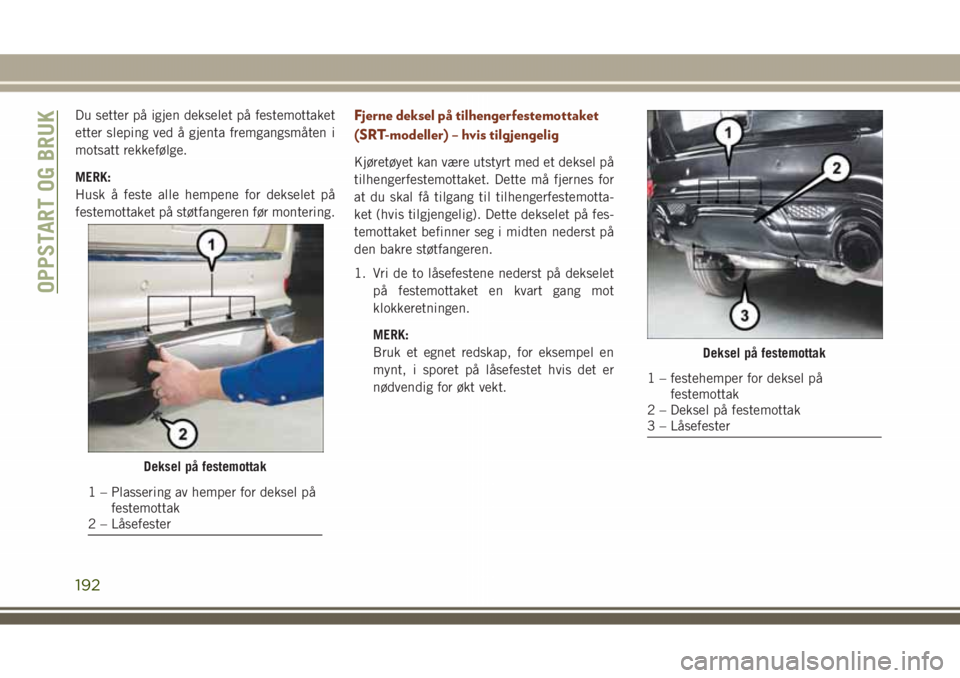

Du setter på igjen dekselet på festemottaket
etter sleping ved å gjenta fremgangsmåten i
motsatt rekkefølge.
MERK:
Husk å feste alle hempene for dekselet på
festemottaket på støtfangeren før montering.Fjerne deksel på tilhengerfestemottaket
(SRT-modeller) – hvis tilgjengelig
Kjøretøyet kan være utstyrt med et deksel på
tilhengerfestemottaket. Dette må fjernes for
at du skal få tilgang til tilhengerfestemotta-
ket (hvis tilgjengelig). Dette dekselet på fes-
temottaket befinner seg i midten nederst på
den bakre støtfangeren.
1. Vri de to låsefestene nederst på dekselet
på festemottaket en kvart gang mot
klokkeretningen.
MERK:
Bruk et egnet redskap, for eksempel en
mynt, i sporet på låsefestet hvis det er
nødvendig for økt vekt.
Deksel på festemottak
1 – Plassering av hemper for deksel på
festemottak
2 – Låsefester
Deksel på festemottak
1 – festehemper for deksel på
festemottak
2 – Deksel på festemottak
3 – Låsefester
OPPSTART OG BRUK
192

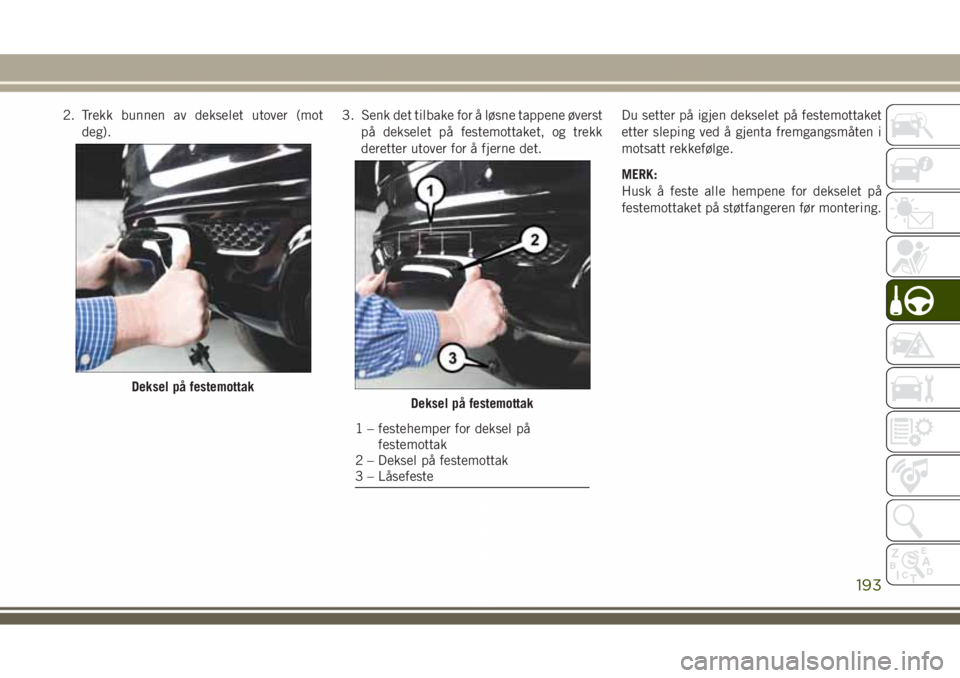

2. Trekk bunnen av dekselet utover (mot
deg).3. Senk det tilbake for å løsne tappene øverst
på dekselet på festemottaket, og trekk
deretter utover for å fjerne det.Du setter på igjen dekselet på festemottaket
etter sleping ved å gjenta fremgangsmåten i
motsatt rekkefølge.
MERK:
Husk å feste alle hempene for dekselet på
festemottaket på støtfangeren før montering.
Deksel på festemottak
Deksel på festemottak
1 – festehemper for deksel på
festemottak
2 – Deksel på festemottak
3 – Låsefeste
193

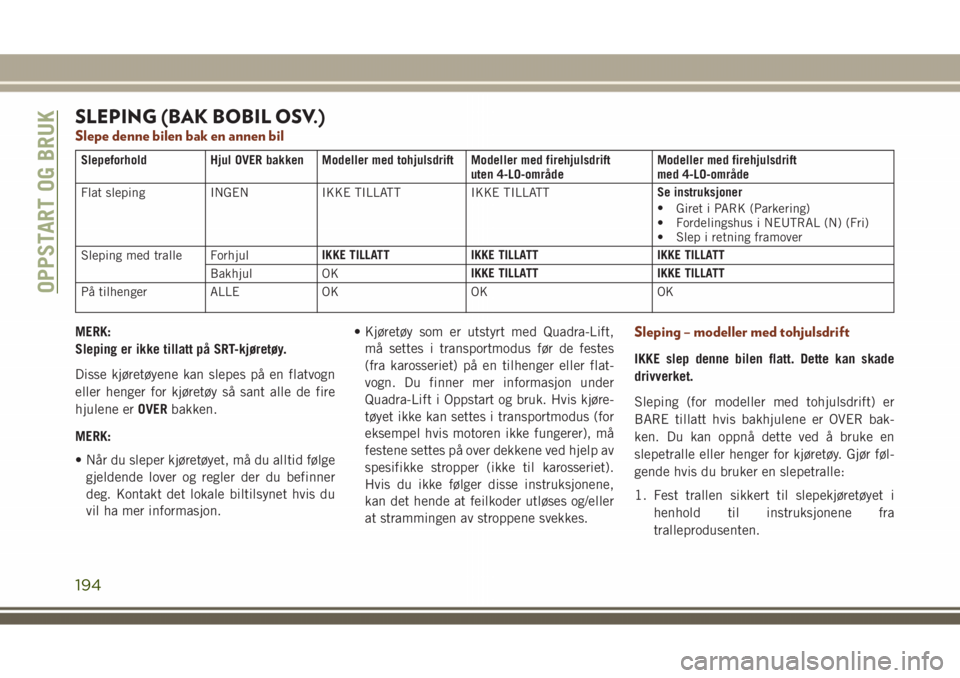

SLEPING (BAK BOBIL OSV.)
Slepe denne bilen bak en annen bil
Slepeforhold Hjul OVER bakken Modeller med tohjulsdrift Modeller med firehjulsdrift
uten 4-LO-områdeModeller med firehjulsdrift
med 4-LO-område
Flat sleping INGEN IKKE TILLATT IKKE TILLATTSe instruksjoner
•
Giret i PARK (Parkering)
• Fordelingshus i NEUTRAL (N) (Fri)
• Slep i retning framover
Sleping med tralle ForhjulIKKE TILLATT IKKE TILLATT IKKE TILLATT
Bakhjul OKIKKE TILLATT IKKE TILLATT
På tilhenger ALLE OK OK OK
MERK:
Sleping er ikke tillatt på SRT-kjøretøy.
Disse kjøretøyene kan slepes på en flatvogn
eller henger for kjøretøy så sant alle de fire
hjulene erOVERbakken.
MERK:
• Når du sleper kjøretøyet, må du alltid følge
gjeldende lover og regler der du befinner
deg. Kontakt det lokale biltilsynet hvis du
vil ha mer informasjon.• Kjøretøy som er utstyrt med Quadra-Lift,
må settes i transportmodus før de festes
(fra karosseriet) på en tilhenger eller flat-
vogn. Du finner mer informasjon under
Quadra-Lift i Oppstart og bruk. Hvis kjøre-
tøyet ikke kan settes i transportmodus (for
eksempel hvis motoren ikke fungerer), må
festene settes på over dekkene ved hjelp av
spesifikke stropper (ikke til karosseriet).
Hvis du ikke følger disse instruksjonene,
kan det hende at feilkoder utløses og/eller
at strammingen av stroppene svekkes.Sleping – modeller med tohjulsdrift
IKKE slep denne bilen flatt. Dette kan skade
drivverket.
Sleping (for modeller med tohjulsdrift) er
BARE tillatt hvis bakhjulene er OVER bak-
ken. Du kan oppnå dette ved å bruke en
slepetralle eller henger for kjøretøy. Gjør føl-
gende hvis du bruker en slepetralle:
1. Fest trallen sikkert til slepekjøretøyet i
henhold til instruksjonene fra
tralleprodusenten.
OPPSTART OG BRUK
194

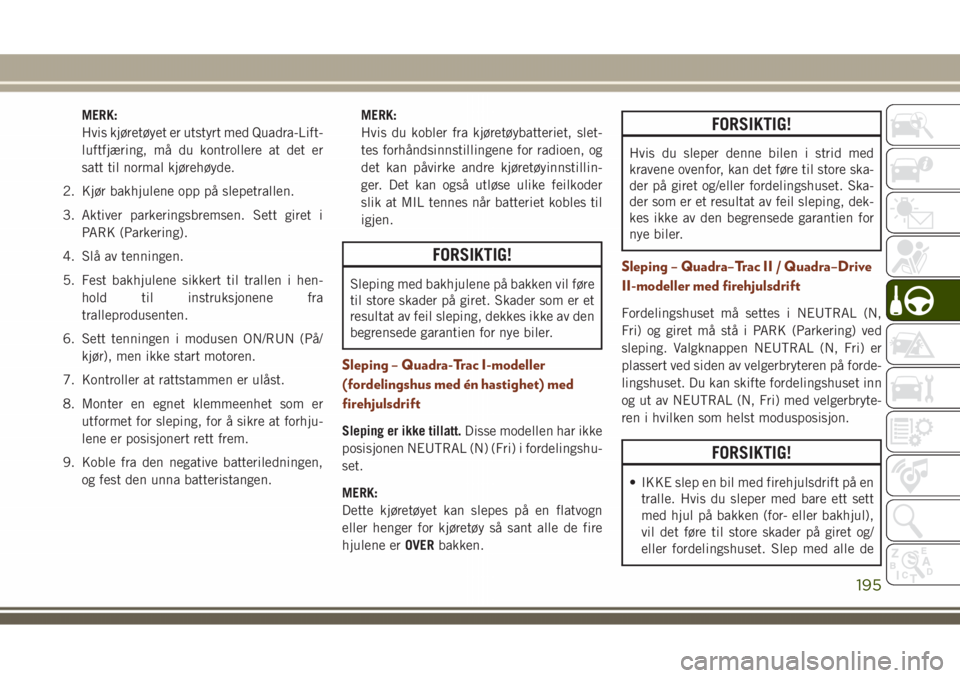

MERK:
Hvis kjøretøyet er utstyrt med Quadra-Lift-
luftfjæring, må du kontrollere at det er
satt til normal kjørehøyde.
2. Kjør bakhjulene opp på slepetrallen.
3. Aktiver parkeringsbremsen. Sett giret i
PARK (Parkering).
4. Slå av tenningen.
5. Fest bakhjulene sikkert til trallen i hen-
hold til instruksjonene fra
tralleprodusenten.
6. Sett tenningen i modusen ON/RUN (På/
kjør), men ikke start motoren.
7. Kontroller at rattstammen er ulåst.
8. Monter en egnet klemmeenhet som er
utformet for sleping, for å sikre at forhju-
lene er posisjonert rett frem.
9. Koble fra den negative batteriledningen,
og fest den unna batteristangen.MERK:
Hvis du kobler fra kjøretøybatteriet, slet-
tes forhåndsinnstillingene for radioen, og
det kan påvirke andre kjøretøyinnstillin-
ger. Det kan også utløse ulike feilkoder
slik at MIL tennes når batteriet kobles til
igjen.
FORSIKTIG!
Sleping med bakhjulene på bakken vil føre
til store skader på giret. Skader som er et
resultat av feil sleping, dekkes ikke av den
begrensede garantien for nye biler.
Sleping – Quadra-Trac I-modeller
(fordelingshus med én hastighet) med
firehjulsdrift
Sleping er ikke tillatt.Disse modellen har ikke
posisjonen NEUTRAL (N) (Fri) i fordelingshu-
set.
MERK:
Dette kjøretøyet kan slepes på en flatvogn
eller henger for kjøretøy så sant alle de fire
hjulene erOVERbakken.
FORSIKTIG!
Hvis du sleper denne bilen i strid med
kravene ovenfor, kan det føre til store ska-
der på giret og/eller fordelingshuset. Ska-
der som er et resultat av feil sleping, dek-
kes ikke av den begrensede garantien for
nye biler.
Sleping – Quadra–Trac II / Quadra–Drive
II-modeller med firehjulsdrift
Fordelingshuset må settes i NEUTRAL (N,
Fri) og giret må stå i PARK (Parkering) ved
sleping. Valgknappen NEUTRAL (N, Fri) er
plassert ved siden av velgerbryteren på forde-
lingshuset. Du kan skifte fordelingshuset inn
og ut av NEUTRAL (N, Fri) med velgerbryte-
ren i hvilken som helst modusposisjon.
FORSIKTIG!
• IKKE slep en bil med firehjulsdrift på en
tralle. Hvis du sleper med bare ett sett
med hjul på bakken (for- eller bakhjul),
vil det føre til store skader på giret og/
eller fordelingshuset. Slep med alle de
195

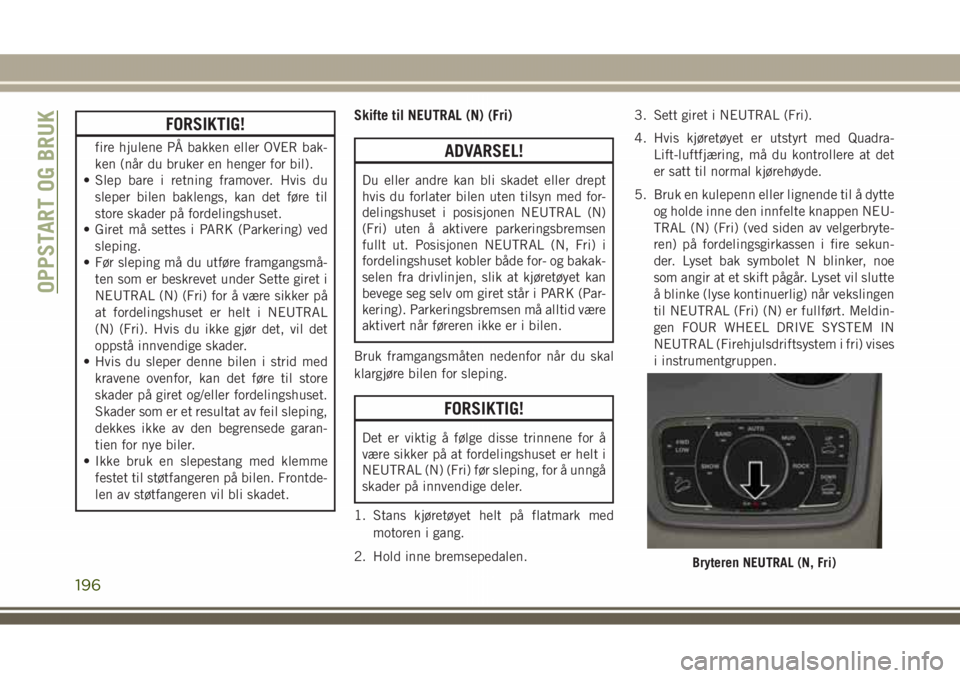

FORSIKTIG!
fire hjulene PÅ bakken eller OVER bak-
ken (når du bruker en henger for bil).
• Slep bare i retning framover. Hvis du
sleper bilen baklengs, kan det føre til
store skader på fordelingshuset.
• Giret må settes i PARK (Parkering) ved
sleping.
• Før sleping må du utføre framgangsmå-
ten som er beskrevet under Sette giret i
NEUTRAL (N) (Fri) for å være sikker på
at fordelingshuset er helt i NEUTRAL
(N) (Fri). Hvis du ikke gjør det, vil det
oppstå innvendige skader.
• Hvis du sleper denne bilen i strid med
kravene ovenfor, kan det føre til store
skader på giret og/eller fordelingshuset.
Skader som er et resultat av feil sleping,
dekkes ikke av den begrensede garan-
tien for nye biler.
• Ikke bruk en slepestang med klemme
festet til støtfangeren på bilen. Frontde-
len av støtfangeren vil bli skadet.
Skifte til NEUTRAL (N) (Fri)
ADVARSEL!
Du eller andre kan bli skadet eller drept
hvis du forlater bilen uten tilsyn med for-
delingshuset i posisjonen NEUTRAL (N)
(Fri) uten å aktivere parkeringsbremsen
fullt ut. Posisjonen NEUTRAL (N, Fri) i
fordelingshuset kobler både for- og bakak-
selen fra drivlinjen, slik at kjøretøyet kan
bevege seg selv om giret står i PARK (Par-
kering). Parkeringsbremsen må alltid være
aktivert når føreren ikke er i bilen.
Bruk framgangsmåten nedenfor når du skal
klargjøre bilen for sleping.
FORSIKTIG!
Det er viktig å følge disse trinnene for å
være sikker på at fordelingshuset er helt i
NEUTRAL (N) (Fri) før sleping, for å unngå
skader på innvendige deler.
1. Stans kjøretøyet helt på flatmark med
motoren i gang.
2. Hold inne bremsepedalen.3. Sett giret i NEUTRAL (Fri).
4. Hvis kjøretøyet er utstyrt med Quadra-
Lift-luftfjæring, må du kontrollere at det
er satt til normal kjørehøyde.
5. Bruk en kulepenn eller lignende til å dytte
og holde inne den innfelte knappen NEU-
TRAL (N) (Fri) (ved siden av velgerbryte-
ren) på fordelingsgirkassen i fire sekun-
der. Lyset bak symbolet N blinker, noe
som angir at et skift pågår. Lyset vil slutte
å blinke (lyse kontinuerlig) når vekslingen
til NEUTRAL (Fri) (N) er fullført. Meldin-
gen FOUR WHEEL DRIVE SYSTEM IN
NEUTRAL (Firehjulsdriftsystem i fri) vises
i instrumentgruppen.
Bryteren NEUTRAL (N, Fri)
OPPSTART OG BRUK
196

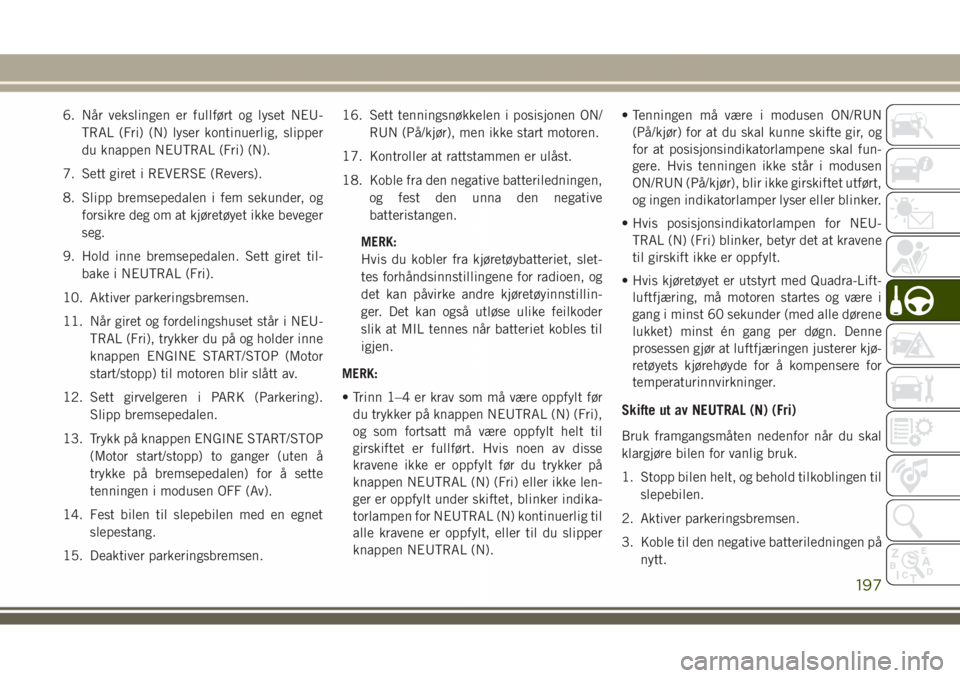

6. Når vekslingen er fullført og lyset NEU-
TRAL (Fri) (N) lyser kontinuerlig, slipper
du knappen NEUTRAL (Fri) (N).
7. Sett giret i REVERSE (Revers).
8. Slipp bremsepedalen i fem sekunder, og
forsikre deg om at kjøretøyet ikke beveger
seg.
9. Hold inne bremsepedalen. Sett giret til-
bake i NEUTRAL (Fri).
10. Aktiver parkeringsbremsen.
11. Når giret og fordelingshuset står i NEU-
TRAL (Fri), trykker du på og holder inne
knappen ENGINE START/STOP (Motor
start/stopp) til motoren blir slått av.
12. Sett girvelgeren i PARK (Parkering).
Slipp bremsepedalen.
13. Trykk på knappen ENGINE START/STOP
(Motor start/stopp) to ganger (uten å
trykke på bremsepedalen) for å sette
tenningen i modusen OFF (Av).
14. Fest bilen til slepebilen med en egnet
slepestang.
15. Deaktiver parkeringsbremsen.16. Sett tenningsnøkkelen i posisjonen ON/
RUN (På/kjør), men ikke start motoren.
17. Kontroller at rattstammen er ulåst.
18. Koble fra den negative batteriledningen,
og fest den unna den negative
batteristangen.
MERK:
Hvis du kobler fra kjøretøybatteriet, slet-
tes forhåndsinnstillingene for radioen, og
det kan påvirke andre kjøretøyinnstillin-
ger. Det kan også utløse ulike feilkoder
slik at MIL tennes når batteriet kobles til
igjen.
MERK:
• Trinn 1–4 er krav som må være oppfylt før
du trykker på knappen NEUTRAL (N) (Fri),
og som fortsatt må være oppfylt helt til
girskiftet er fullført. Hvis noen av disse
kravene ikke er oppfylt før du trykker på
knappen NEUTRAL (N) (Fri) eller ikke len-
ger er oppfylt under skiftet, blinker indika-
torlampen for NEUTRAL (N) kontinuerlig til
alle kravene er oppfylt, eller til du slipper
knappen NEUTRAL (N).• Tenningen må være i modusen ON/RUN
(På/kjør) for at du skal kunne skifte gir, og
for at posisjonsindikatorlampene skal fun-
gere. Hvis tenningen ikke står i modusen
ON/RUN (På/kjør), blir ikke girskiftet utført,
og ingen indikatorlamper lyser eller blinker.
• Hvis posisjonsindikatorlampen for NEU-
TRAL (N) (Fri) blinker, betyr det at kravene
til girskift ikke er oppfylt.
• Hvis kjøretøyet er utstyrt med Quadra-Lift-
luftfjæring, må motoren startes og være i
gang i minst 60 sekunder (med alle dørene
lukket) minst én gang per døgn. Denne
prosessen gjør at luftfjæringen justerer kjø-
retøyets kjørehøyde for å kompensere for
temperaturinnvirkninger.
Skifte ut av NEUTRAL (N) (Fri)
Bruk framgangsmåten nedenfor når du skal
klargjøre bilen for vanlig bruk.
1. Stopp bilen helt, og behold tilkoblingen til
slepebilen.
2. Aktiver parkeringsbremsen.
3. Koble til den negative batteriledningen på
nytt.
197

4. Sett tenningen i posisjonen LOCK/OFF
(Lås/av).
5. Start motoren.
6. Hold inne bremsepedalen.
7. Sett giret i NEUTRAL (Fri).
8. Bruk en kulepenn eller lignende til å
trykke og holde inne den innfelte knappen
NEUTRAL (N) (Fri) på fordelingsgirkassen
(ved siden av velgerbryteren) i ett sekund.9. Når indikatorlampen for NEUTRAL (N)
(Fri) slukkes, slipper du knappen NEU-
TRAL (N). Når du har sluppet knappen
NEUTRAL (N) (Fri), går fordelingsgirkas-
sen inn i posisjonen som er angitt av
velgerbryteren.
10. Sett giret i PARK (Parkering). Slå av
motoren.
11. Slipp bremsepedalen.
12. Koble bilen fra slepebilen.
13. Start motoren.
14. Hold inne bremsepedalen.
15. Deaktiver parkeringsbremsen.
16. Sett giret i DRIVE (Kjør), slipp bremse-
pedalen, og kontroller at kjøretøyet fun-
gerer som det skal.MERK:
• Trinn 1–5 er krav som må være oppfylt før
du trykker på knappen NEUTRAL (N) (Fri),
og som fortsatt må være oppfylt helt til
girskiftet er fullført. Hvis noen av disse
kravene ikke er oppfylt før du trykker på
knappen NEUTRAL (N) (Fri) eller ikke len-
ger er oppfylt under skiftet, blinker indika-
torlampen for NEUTRAL (N) kontinuerlig til
alle kravene er oppfylt, eller til du slipper
knappen NEUTRAL (N).
• Tenningen må være i modusen ON/RUN
(På/kjør) for at du skal kunne skifte gir, og
for at posisjonsindikatorlampene skal fun-
gere. Hvis tenningen ikke står i modusen
ON/RUN (På/kjør), blir ikke girskiftet ut-
ført, og ingen indikatorlamper lyser eller
blinker.
• Hvis posisjonsindikatorlampen for NEU-
TRAL (N) (Fri) blinker, betyr det at kravene
til girskift ikke er oppfylt.

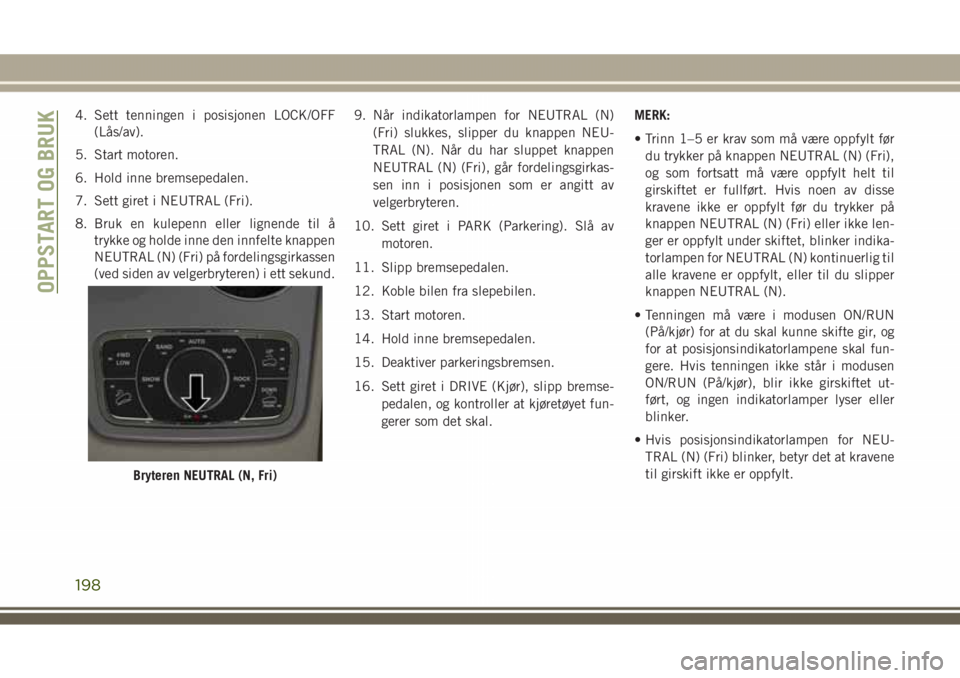

Bryteren NEUTRAL (N, Fri)
OPPSTART OG BRUK
198
