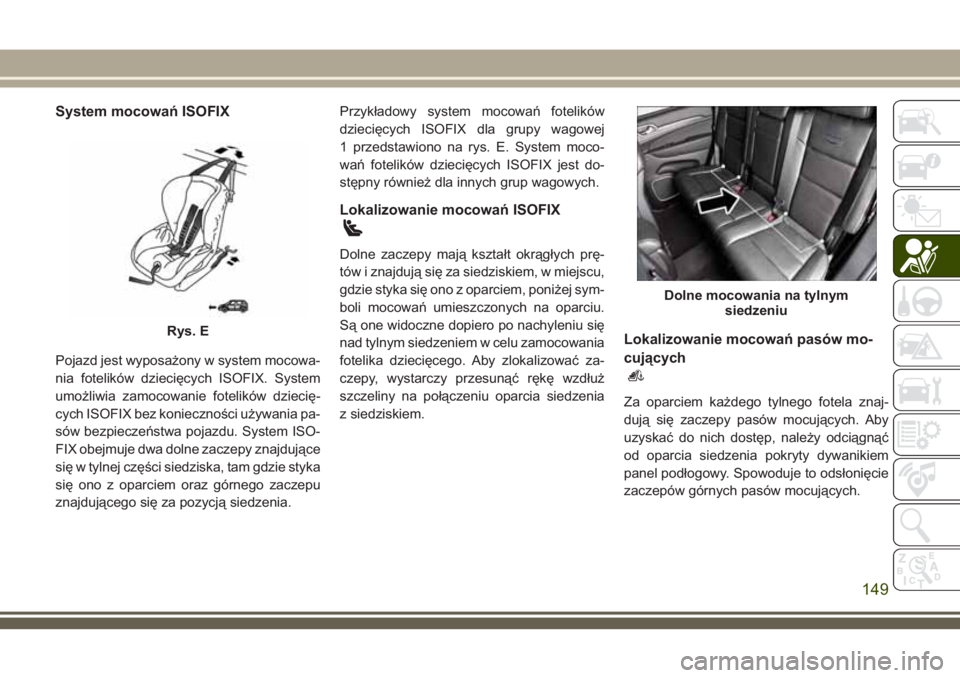

System mocowań ISOFIX
Pojazd jest wyposażony w system mocowa-
nia fotelików dziecięcych ISOFIX. System
umożliwia zamocowanie fotelików dziecię-
cych ISOFIX bez konieczności używania pa-
sów bezpieczeństwa pojazdu. System ISO-
FIX obejmuje dwa dolne zaczepy znajdujące
się w tylnej części siedziska, tam gdzie styka
się ono z oparciem oraz górnego zaczepu
znajdującego się za pozycją siedzenia.Przykładowy system mocowań fotelików
dziecięcych ISOFIX dla grupy wagowej
1 przedstawiono na rys. E. System moco-
wań fotelików dziecięcych ISOFIX jest do-
stępny również dla innych grup wagowych.
Lokalizowanie mocowań ISOFIX
Dolne zaczepy mają kształt okrągłych prę-
tów i znajdują się za siedziskiem, w miejscu,
gdzie styka się ono z oparciem, poniżej sym-
boli mocowań umieszczonych na oparciu.
Są one widoczne dopiero po nachyleniu się
nad tylnym siedzeniem w celu zamocowania
fotelika dziecięcego. Aby zlokalizować za-
czepy, wystarczy przesunąć rękę wzdłuż
szczeliny na połączeniu oparcia siedzenia
z siedziskiem.
Lokalizowanie mocowań pasów mo-
cujących
Za oparciem każdego tylnego fotela znaj-
dują się zaczepy pasów mocujących. Aby
uzyskać do nich dostęp, należy odciągnąć
od oparcia siedzenia pokryty dywanikiem
panel podłogowy. Spowoduje to odsłonięcie
zaczepów górnych pasów mocujących.
Rys. E
Dolne mocowania na tylnym
siedzeniu
149

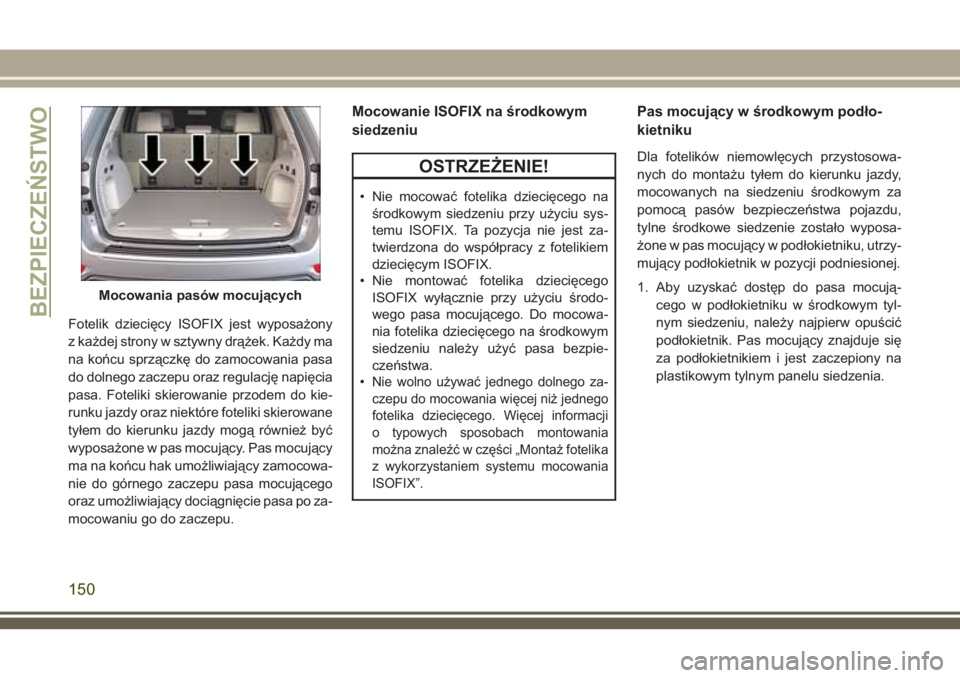

Fotelik dziecięcy ISOFIX jest wyposażony
z każdej strony w sztywny drążek. Każdy ma
na końcu sprzączkę do zamocowania pasa
do dolnego zaczepu oraz regulację napięcia
pasa. Foteliki skierowanie przodem do kie-
runku jazdy oraz niektóre foteliki skierowane
tyłem do kierunku jazdy mogą również być
wyposażone w pas mocujący. Pas mocujący
ma na końcu hak umożliwiający zamocowa-
nie do górnego zaczepu pasa mocującego
oraz umożliwiający dociągnięcie pasa po za-
mocowaniu go do zaczepu.
Mocowanie ISOFIX na środkowym
siedzeniu
OSTRZEŻENIE!
• Nie mocować fotelika dziecięcego na
środkowym siedzeniu przy użyciu sys-
temu ISOFIX. Ta pozycja nie jest za-
twierdzona do współpracy z fotelikiem
dziecięcym ISOFIX.
• Nie montować fotelika dziecięcego
ISOFIX wyłącznie przy użyciu środo-
wego pasa mocującego. Do mocowa-
nia fotelika dziecięcego na środkowym
siedzeniu należy użyć pasa bezpie-
czeństwa.
•
Nie wolno używać jednego dolnego za-
czepu do mocowania więcej niż jednego
fotelika dziecięcego. Więcej informacji
o typowych sposobach montowania
można znaleźć w części „Montaż fotelika
z wykorzystaniem systemu mocowania
ISOFIX”.
Pas mocujący w środkowym podło-
kietniku
Dla fotelików niemowlęcych przystosowa-
nych do montażu tyłem do kierunku jazdy,
mocowanych na siedzeniu środkowym za
pomocą pasów bezpieczeństwa pojazdu,
tylne środkowe siedzenie zostało wyposa-
żone w pas mocujący w podłokietniku, utrzy-
mujący podłokietnik w pozycji podniesionej.
1. Aby uzyskać dostęp do pasa mocują-
cego w podłokietniku w środkowym tyl-
nym siedzeniu, należy najpierw opuścić
podłokietnik. Pas mocujący znajduje się
za podłokietnikiem i jest zaczepiony na
plastikowym tylnym panelu siedzenia.
Mocowania pasów mocujących
BEZPIECZEŃSTWO
150

2. Pociągnąć pas do dołu, aby odczepić go
od tylnego panelu siedzenia.3. Unieść podłokietnik i zamocować hak
pasa mocującego do paska znajdują-
cego się z przodu podłokietnika.

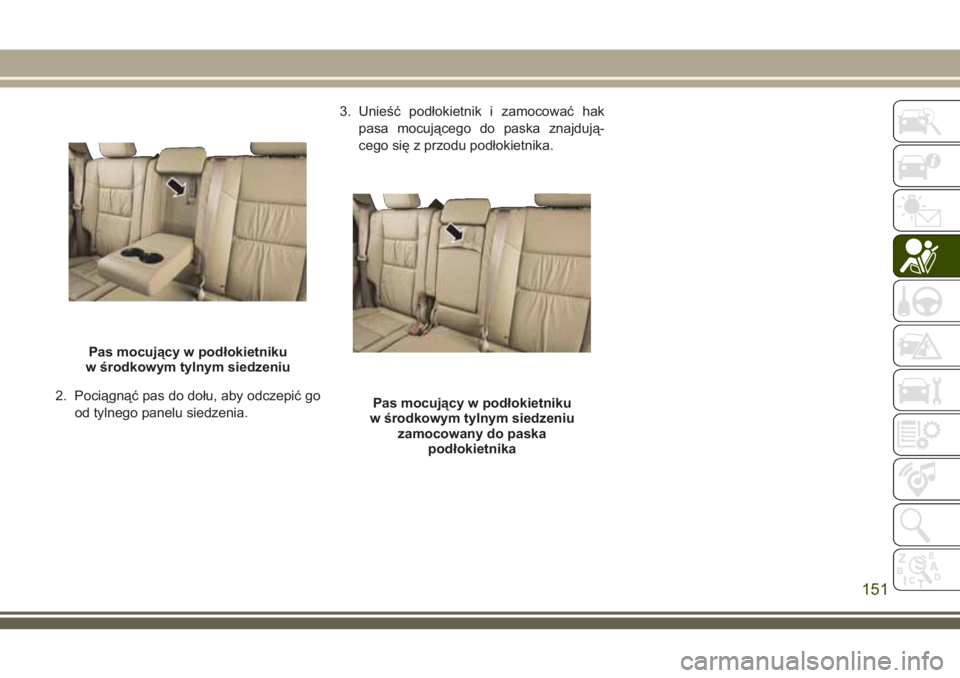

Pas mocujący w podłokietniku
w środkowym tylnym siedzeniu
Pas mocujący w podłokietniku
w środkowym tylnym siedzeniu
zamocowany do paska
podłokietnika
151

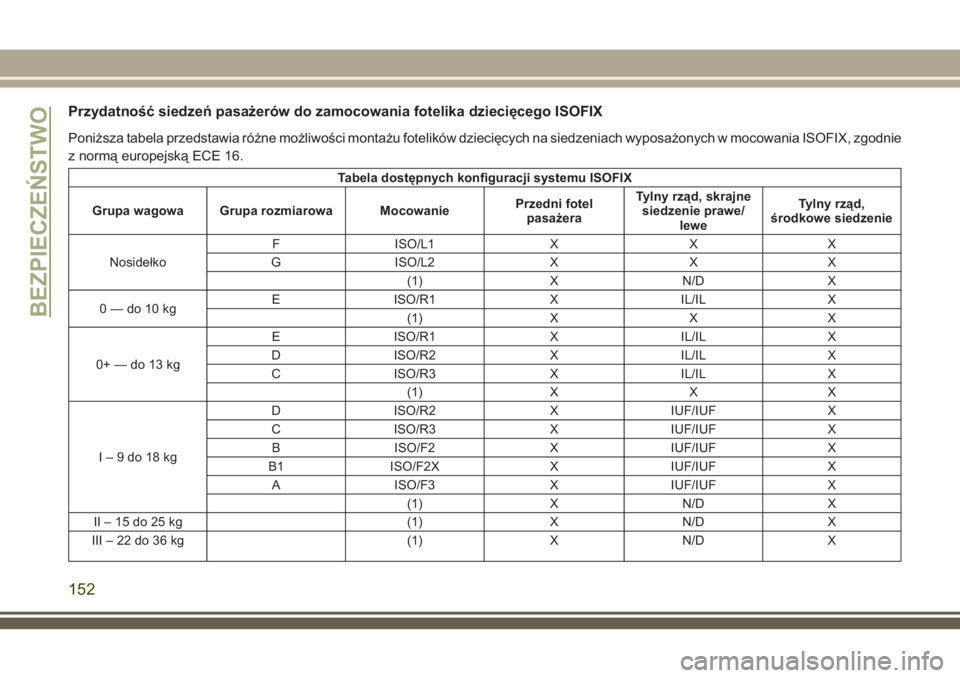

Przydatność siedzeń pasażerów do zamocowania fotelika dziecięcego ISOFIX
Poniższa tabela przedstawia różne możliwości montażu fotelików dziecięcych na siedzeniach wyposażonych w mocowania ISOFIX, zgodnie
z normą europejską ECE 16.
Tabela dostępnych konfiguracji systemu ISOFIX
Grupa wagowa Grupa rozmiarowa MocowaniePrzedni fotel
pasażeraTylny rząd, skrajne
siedzenie prawe/
leweTylny rząd,
środkowe siedzenie
NosidełkoF ISO/L1 X X X
G ISO/L2 X X X
(1) X N/D X
0—do10kgE ISO/R1 X IL/IL X
(1) X X X
0+—do13kgE ISO/R1 X IL/IL X
D ISO/R2 X IL/IL X
C ISO/R3 X IL/IL X
(1) X X X
I–9do18kgD ISO/R2 X IUF/IUF X
C ISO/R3 X IUF/IUF X
B ISO/F2 X IUF/IUF X
B1 ISO/F2X X IUF/IUF X
A ISO/F3 X IUF/IUF X
(1) X N/D X
II–15do25kg (1) X N/D X
III–22do36kg (1) X N/D X
BEZPIECZEŃSTWO
152

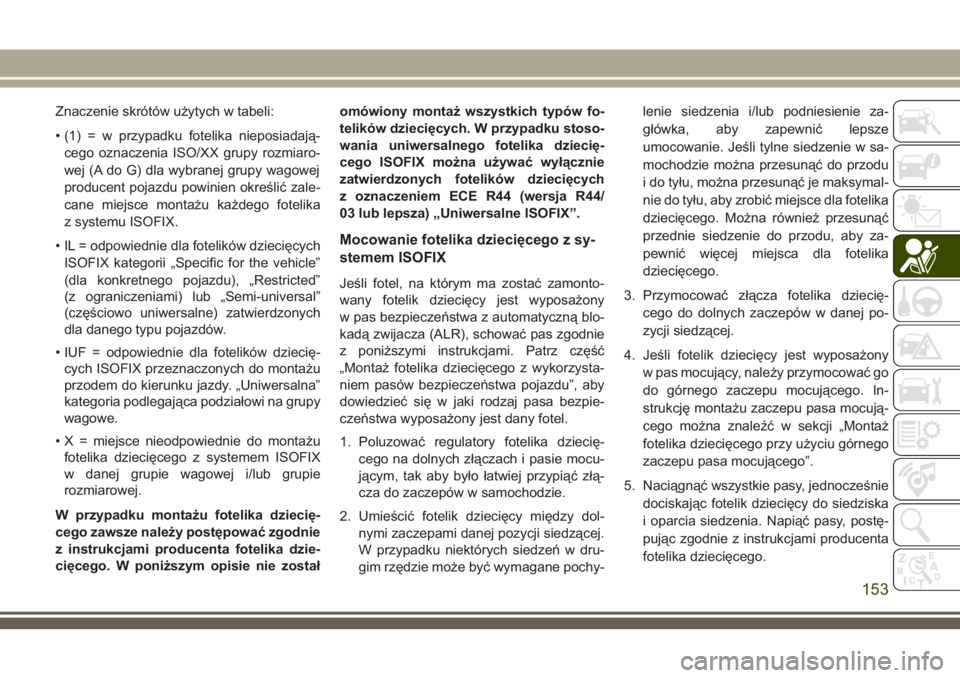

Znaczenie skrótów użytych w tabeli:
• (1) = w przypadku fotelika nieposiadają-
cego oznaczenia ISO/XX grupy rozmiaro-
wej (A do G) dla wybranej grupy wagowej
producent pojazdu powinien określić zale-
cane miejsce montażu każdego fotelika
z systemu ISOFIX.
• IL = odpowiednie dla fotelików dziecięcych
ISOFIX kategorii „Specific for the vehicle”
(dla konkretnego pojazdu), „Restricted”
(z ograniczeniami) lub „Semi-universal”
(częściowo uniwersalne) zatwierdzonych
dla danego typu pojazdów.
• IUF = odpowiednie dla fotelików dziecię-
cych ISOFIX przeznaczonych do montażu
przodem do kierunku jazdy. „Uniwersalna”
kategoria podlegająca podziałowi na grupy
wagowe.
• X = miejsce nieodpowiednie do montażu
fotelika dziecięcego z systemem ISOFIX
w danej grupie wagowej i/lub grupie
rozmiarowej.
W przypadku montażu fotelika dziecię-
cego zawsze należy postępować zgodnie
z instrukcjami producenta fotelika dzie-
cięcego. W poniższym opisie nie zostałomówiony montaż wszystkich typów fo-
telików dziecięcych. W przypadku stoso-
wania uniwersalnego fotelika dziecię-
cego ISOFIX można używać wyłącznie
zatwierdzonych fotelików dziecięcych
z oznaczeniem ECE R44 (wersja R44/
03 lub lepsza) „Uniwersalne ISOFIX”.
Mocowanie fotelika dziecięcego z sy-
stemem ISOFIX
Jeśli fotel, na którym ma zostać zamonto-
wany fotelik dziecięcy jest wyposażony
w pas bezpieczeństwa z automatyczną blo-
kadą zwijacza (ALR), schować pas zgodnie
z poniższymi instrukcjami. Patrz część
„Montaż fotelika dziecięcego z wykorzysta-
niem pasów bezpieczeństwa pojazdu”, aby
dowiedzieć się w jaki rodzaj pasa bezpie-
czeństwa wyposażony jest dany fotel.
1. Poluzować regulatory fotelika dziecię-
cego na dolnych złączach i pasie mocu-
jącym, tak aby było łatwiej przypiąć złą-
cza do zaczepów w samochodzie.
2. Umieścić fotelik dziecięcy między dol-
nymi zaczepami danej pozycji siedzącej.
W przypadku niektórych siedzeń w dru-
gim rzędzie może być wymagane pochy-lenie siedzenia i/lub podniesienie za-
główka, aby zapewnić lepsze
umocowanie. Jeśli tylne siedzenie w sa-
mochodzie można przesunąć do przodu
i do tyłu, można przesunąć je maksymal-
nie do tyłu, aby zrobić miejsce dla fotelika
dziecięcego. Można również przesunąć
przednie siedzenie do przodu, aby za-
pewnić więcej miejsca dla fotelika
dziecięcego.
3. Przymocować złącza fotelika dziecię-
cego do dolnych zaczepów w danej po-
zycji siedzącej.
4. Jeśli fotelik dziecięcy jest wyposażony
w pas mocujący, należy przymocować go
do górnego zaczepu mocującego. In-
strukcję montażu zaczepu pasa mocują-
cego można znaleźć w sekcji „Montaż
fotelika dziecięcego przy użyciu górnego
zaczepu pasa mocującego”.
5. Naciągnąć wszystkie pasy, jednocześnie
dociskając fotelik dziecięcy do siedziska
i oparcia siedzenia. Napiąć pasy, postę-
pując zgodnie z instrukcjami producenta
fotelika dziecięcego.
153

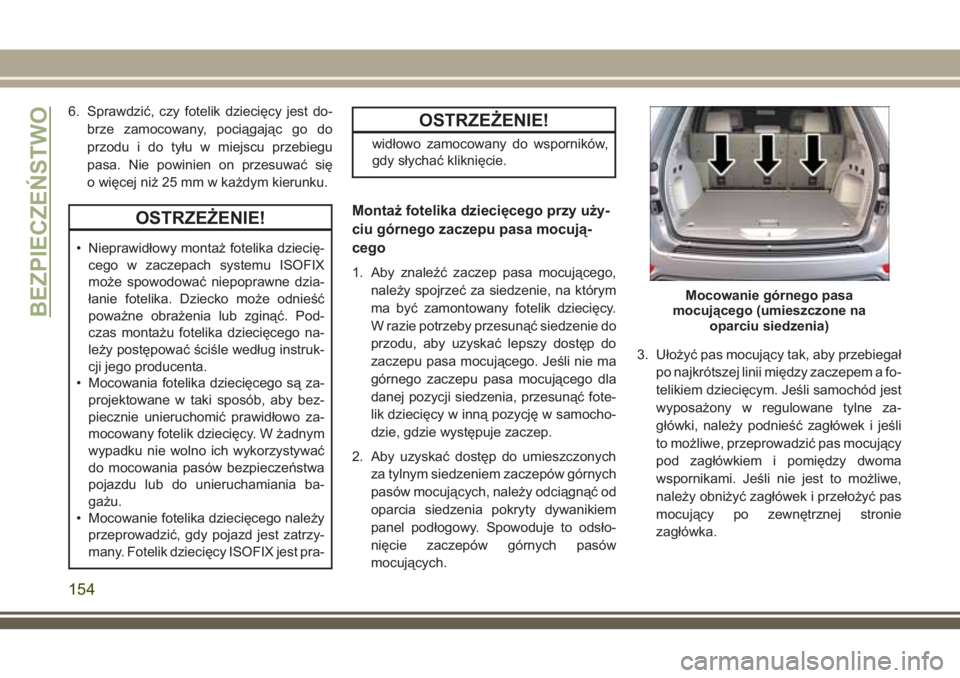

6. Sprawdzić, czy fotelik dziecięcy jest do-
brze zamocowany, pociągając go do
przodu i do tyłu w miejscu przebiegu
pasa. Nie powinien on przesuwać się
o więcej niż 25 mm w każdym kierunku.
OSTRZEŻENIE!
• Nieprawidłowy montaż fotelika dziecię-
cego w zaczepach systemu ISOFIX
może spowodować niepoprawne dzia-
łanie fotelika. Dziecko może odnieść
poważne obrażenia lub zginąć. Pod-
czas montażu fotelika dziecięcego na-
leży postępować ściśle według instruk-
cji jego producenta.
• Mocowania fotelika dziecięcego są za-
projektowane w taki sposób, aby bez-
piecznie unieruchomić prawidłowo za-
mocowany fotelik dziecięcy. W żadnym
wypadku nie wolno ich wykorzystywać
do mocowania pasów bezpieczeństwa
pojazdu lub do unieruchamiania ba-
gażu.
• Mocowanie fotelika dziecięcego należy
przeprowadzić, gdy pojazd jest zatrzy-
many. Fotelik dziecięcy ISOFIX jest pra-
OSTRZEŻENIE!
widłowo zamocowany do wsporników,
gdy słychać kliknięcie.
Montaż fotelika dziecięcego przy uży-
ciu górnego zaczepu pasa mocują-
cego
1. Aby znaleźć zaczep pasa mocującego,
należy spojrzeć za siedzenie, na którym
ma być zamontowany fotelik dziecięcy.
W razie potrzeby przesunąć siedzenie do
przodu, aby uzyskać lepszy dostęp do
zaczepu pasa mocującego. Jeśli nie ma
górnego zaczepu pasa mocującego dla
danej pozycji siedzenia, przesunąć fote-
lik dziecięcy w inną pozycję w samocho-
dzie, gdzie występuje zaczep.
2. Aby uzyskać dostęp do umieszczonych
za tylnym siedzeniem zaczepów górnych
pasów mocujących, należy odciągnąć od
oparcia siedzenia pokryty dywanikiem
panel podłogowy. Spowoduje to odsło-
nięcie zaczepów górnych pasów
mocujących.3. Ułożyć pas mocujący tak, aby przebiegał
po najkrótszej linii między zaczepem a fo-
telikiem dziecięcym. Jeśli samochód jest
wyposażony w regulowane tylne za-
główki, należy podnieść zagłówek i jeśli
to możliwe, przeprowadzić pas mocujący
pod zagłówkiem i pomiędzy dwoma
wspornikami. Jeśli nie jest to możliwe,
należy obniżyć zagłówek i przełożyć pas
mocujący po zewnętrznej stronie
zagłówka.
Mocowanie górnego pasa
mocującego (umieszczone na
oparciu siedzenia)
BEZPIECZEŃSTWO
154

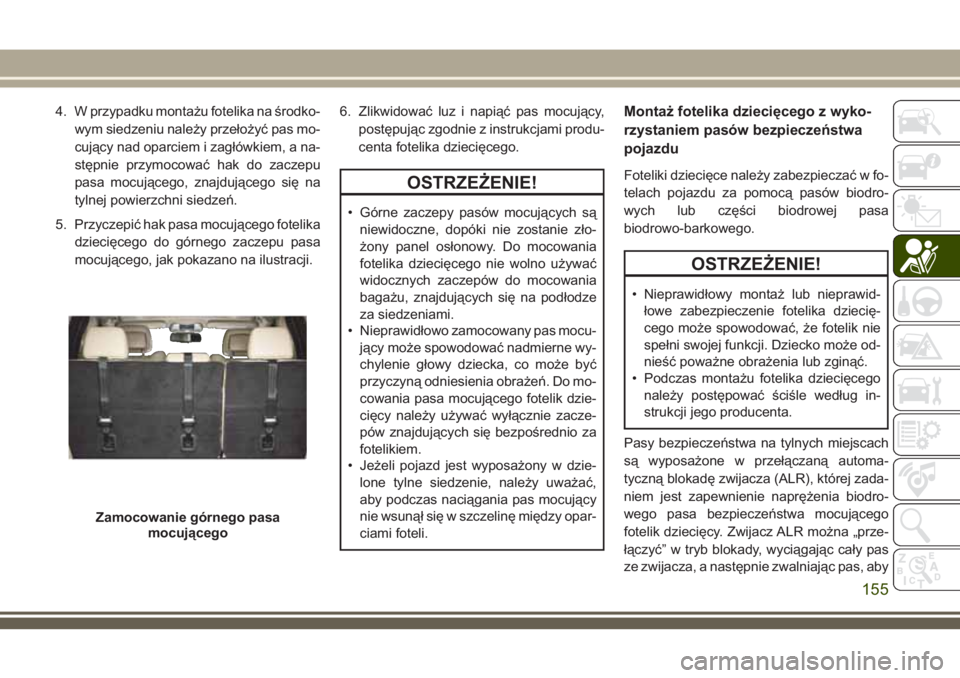

4. W przypadku montażu fotelika na środko-
wym siedzeniu należy przełożyć pas mo-
cujący nad oparciem i zagłówkiem, a na-
stępnie przymocować hak do zaczepu
pasa mocującego, znajdującego się na
tylnej powierzchni siedzeń.
5. Przyczepić hak pasa mocującego fotelika
dziecięcego do górnego zaczepu pasa
mocującego, jak pokazano na ilustracji.6. Zlikwidować luz i napiąć pas mocujący,
postępując zgodnie z instrukcjami produ-
centa fotelika dziecięcego.
OSTRZEŻENIE!
• Górne zaczepy pasów mocujących są
niewidoczne, dopóki nie zostanie zło-
żony panel osłonowy. Do mocowania
fotelika dziecięcego nie wolno używać
widocznych zaczepów do mocowania
bagażu, znajdujących się na podłodze
za siedzeniami.
• Nieprawidłowo zamocowany pas mocu-
jący może spowodować nadmierne wy-
chylenie głowy dziecka, co może być
przyczyną odniesienia obrażeń. Do mo-
cowania pasa mocującego fotelik dzie-
cięcy należy używać wyłącznie zacze-
pów znajdujących się bezpośrednio za
fotelikiem.
• Jeżeli pojazd jest wyposażony w dzie-
lone tylne siedzenie, należy uważać,
aby podczas naciągania pas mocujący
nie wsunął się w szczelinę między opar-
ciami foteli.
Montaż fotelika dziecięcego z wyko-
rzystaniem pasów bezpieczeństwa
pojazdu
Foteliki dziecięce należy zabezpieczać w fo-
telach pojazdu za pomocą pasów biodro-
wych lub części biodrowej pasa
biodrowo-barkowego.
OSTRZEŻENIE!
• Nieprawidłowy montaż lub nieprawid-
łowe zabezpieczenie fotelika dziecię-
cego może spowodować, że fotelik nie
spełni swojej funkcji. Dziecko może od-
nieść poważne obrażenia lub zginąć.
• Podczas montażu fotelika dziecięcego
należy postępować ściśle według in-
strukcji jego producenta.
Pasy bezpieczeństwa na tylnych miejscach
są wyposażone w przełączaną automa-
tyczną blokadę zwijacza (ALR), której zada-
niem jest zapewnienie naprężenia biodro-
wego pasa bezpieczeństwa mocującego
fotelik dziecięcy. Zwijacz ALR można „prze-
łączyć” w tryb blokady, wyciągając cały pas
ze zwijacza, a następnie zwalniając pas, aby
Zamocowanie górnego pasa
mocującego
155

schował się w zwijaczu. W przypadku zablo-
kowania zwijacz ALR wyda kliknięcie
w chwili wciągania pasa do zwijacza. Aby
uzyskać dodatkowe informacje na temat
zwijacza ALR, patrz opis „Tryb automatycz-
nej blokady” w części „Zwijacze pasów bez-
pieczeństwa z automatyczną blokadą
(ALR)” rozdziału „Systemy monitorowania
bezpieczeństwa pasażerów”.
Chowanie nieużywanego pasa bezpie-
czeństwa ALR:
W przypadku używania systemu mocowania
ISOFIX do mocowania fotelika dziecięcego
należy schować wszystkie pasy bezpieczeń-
stwa ALR, które nie są używane przez in-
nych pasażerów lub używane do mocowa-
nia fotelika dziecięcego. Nieużywany pas
bezpieczeństwa może spowodować uraz
dziecka, które nim się bawi i przypadkowo
zablokuje zwijacz pasa bezpieczeństwa.
Przed montażem pasa bezpieczeństwa przy
użyciu systemu ISOFIX, należy zapiąć pas
bezpieczeństwa za fotelikiem dziecięcym
i poza zasięgiem dziecka. Jeśli zapięty pas
bezpieczeństwa uniemożliwia prawidłowe
zamontowanie fotelika, zamiast zapinać pasbezpieczeństwa za fotelikiem dziecięcym,
należy przeprowadzić pas bezpieczeństwa
przez miejsce przebiegu pasa fotelika dzie-
cięcego, a następnie go zapiąć. Nie należy
blokować pasa bezpieczeństwa. Należy po-
instruować dzieci, że pasy bezpieczeństwa
nie są zabawkami i w żadnym wypadku nie
wolno się nimi bawić.
Montaż fotelika dziecięcego z przełą-
czaną automatyczną blokadą zwijacza
(ALR)
Foteliki dziecięce należy zabezpieczać w fo-
telach pojazdu za pomocą pasów biodro-
wych lub części biodrowej pasa
biodrowo-barkowego.
OSTRZEŻENIE!
• Nieprawidłowy montaż lub nieprawid-
łowe zabezpieczenie fotelika dziecię-
cego może spowodować, że fotelik nie
spełni swojej funkcji. Dziecko może od-
nieść poważne obrażenia lub zginąć.
• Podczas montażu fotelika dziecięcego
należy postępować ściśle według in-
strukcji jego producenta.1. Umieścić fotelik dziecięcy na środku sie-
dzenia. W przypadku niektórych siedzeń
w drugim rzędzie może być wymagane
pochylenie siedzenia i/lub podniesienie
zagłówka, aby zapewnić lepsze umoco-
wanie. Jeśli tylne siedzenie w samocho-
dzie można przesunąć do przodu i do
tyłu, można przesunąć je maksymalnie
do tyłu, aby zrobić miejsce dla fotelika
dziecięcego. Można również przesunąć
przednie siedzenie do przodu, aby za-
pewnić więcej miejsca dla fotelika
dziecięcego.
2. Wyciągnąć pas bezpieczeństwa ze zwi-
jacza na taką długość, która umożliwia
przeciągnięcie pasa przez uchwyty na
foteliku dziecięcym. Nie skręcać pasa
bezpieczeństwa.
3. Wsunąć klamrę do sprzączki tak, aby
rozległo się kliknięcie.
4. Pociągnąć pas, tak aby pas biodrowy
mocno zacisnął się na foteliku
dziecięcym.
5. Aby zablokować pas bezpieczeństwa,
pociągnąć pas barkowy, tak aby ze zwi-
jacza został wyciągnięty cały pas bezpie-
BEZPIECZEŃSTWO
156

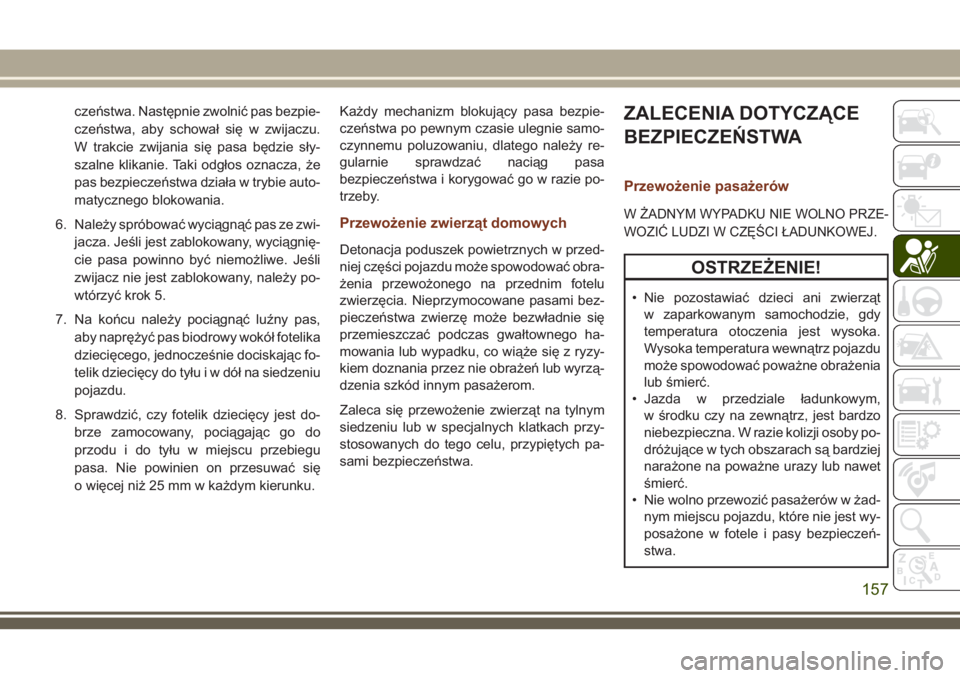

czeństwa. Następnie zwolnić pas bezpie-
czeństwa, aby schował się w zwijaczu.
W trakcie zwijania się pasa będzie sły-
szalne klikanie. Taki odgłos oznacza, że
pas bezpieczeństwa działa w trybie auto-
matycznego blokowania.
6. Należy spróbować wyciągnąć pas ze zwi-
jacza. Jeśli jest zablokowany, wyciągnię-
cie pasa powinno być niemożliwe. Jeśli
zwijacz nie jest zablokowany, należy po-
wtórzyć krok 5.
7. Na końcu należy pociągnąć luźny pas,
aby naprężyć pas biodrowy wokół fotelika
dziecięcego, jednocześnie dociskając fo-
telik dziecięcy do tyłu i w dół na siedzeniu
pojazdu.
8. Sprawdzić, czy fotelik dziecięcy jest do-
brze zamocowany, pociągając go do
przodu i do tyłu w miejscu przebiegu
pasa. Nie powinien on przesuwać się
o więcej niż 25 mm w każdym kierunku.Każdy mechanizm blokujący pasa bezpie-
czeństwa po pewnym czasie ulegnie samo-
czynnemu poluzowaniu, dlatego należy re-
gularnie sprawdzać naciąg pasa
bezpieczeństwa i korygować go w razie po-
trzeby.
Przewożenie zwierząt domowych
Detonacja poduszek powietrznych w przed-
niej części pojazdu może spowodować obra-
żenia przewożonego na przednim fotelu
zwierzęcia. Nieprzymocowane pasami bez-
pieczeństwa zwierzę może bezwładnie się
przemieszczać podczas gwałtownego ha-
mowania lub wypadku, co wiąże się z ryzy-
kiem doznania przez nie obrażeń lub wyrzą-
dzenia szkód innym pasażerom.
Zaleca się przewożenie zwierząt na tylnym
siedzeniu lub w specjalnych klatkach przy-
stosowanych do tego celu, przypiętych pa-
sami bezpieczeństwa.
ZALECENIA DOTYCZĄCE
BEZPIECZEŃSTWA
Przewożenie pasażerów
W ŻADNYM WYPADKU NIE WOLNO PRZE-
WOZIĆ LUDZI W CZĘŚCI ŁADUNKOWEJ.
OSTRZEŻENIE!
• Nie pozostawiać dzieci ani zwierząt
w zaparkowanym samochodzie, gdy
temperatura otoczenia jest wysoka.
Wysoka temperatura wewnątrz pojazdu
może spowodować poważne obrażenia
lub śmierć.
• Jazda w przedziale ładunkowym,
w środku czy na zewnątrz, jest bardzo
niebezpieczna. W razie kolizji osoby po-
dróżujące w tych obszarach są bardziej
narażone na poważne urazy lub nawet
śmierć.
• Nie wolno przewozić pasażerów w żad-
nym miejscu pojazdu, które nie jest wy-
posażone w fotele i pasy bezpieczeń-
stwa.
157

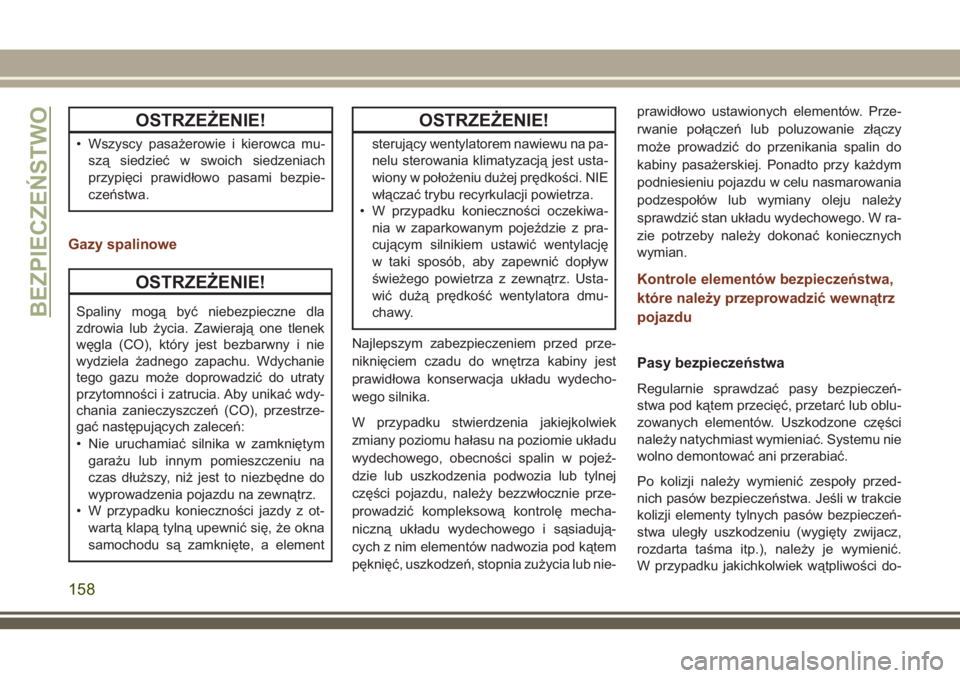

OSTRZEŻENIE!
• Wszyscy pasażerowie i kierowca mu-
szą siedzieć w swoich siedzeniach
przypięci prawidłowo pasami bezpie-
czeństwa.
Gazy spalinowe
OSTRZEŻENIE!
Spaliny mogą być niebezpieczne dla
zdrowia lub życia. Zawierają one tlenek
węgla (CO), który jest bezbarwny i nie
wydziela żadnego zapachu. Wdychanie
tego gazu może doprowadzić do utraty
przytomności i zatrucia. Aby unikać wdy-
chania zanieczyszczeń (CO), przestrze-
gać następujących zaleceń:
• Nie uruchamiać silnika w zamkniętym
garażu lub innym pomieszczeniu na
czas dłuższy, niż jest to niezbędne do
wyprowadzenia pojazdu na zewnątrz.
• W przypadku konieczności jazdy z ot-
wartą klapą tylną upewnić się, że okna
samochodu są zamknięte, a element
OSTRZEŻENIE!
sterujący wentylatorem nawiewu na pa-
nelu sterowania klimatyzacją jest usta-
wiony w położeniu dużej prędkości. NIE
włączać trybu recyrkulacji powietrza.
• W przypadku konieczności oczekiwa-
nia w zaparkowanym pojeździe z pra-
cującym silnikiem ustawić wentylację
w taki sposób, aby zapewnić dopływ
świeżego powietrza z zewnątrz. Usta-
wić dużą prędkość wentylatora dmu-
chawy.
Najlepszym zabezpieczeniem przed prze-
niknięciem czadu do wnętrza kabiny jest
prawidłowa konserwacja układu wydecho-
wego silnika.
W przypadku stwierdzenia jakiejkolwiek
zmiany poziomu hałasu na poziomie układu
wydechowego, obecności spalin w pojeź-
dzie lub uszkodzenia podwozia lub tylnej
części pojazdu, należy bezzwłocznie prze-
prowadzić kompleksową kontrolę mecha-
niczną układu wydechowego i sąsiadują-
cych z nim elementów nadwozia pod kątem
pęknięć, uszkodzeń, stopnia zużycia lub nie-prawidłowo ustawionych elementów. Prze-
rwanie połączeń lub poluzowanie złączy
może prowadzić do przenikania spalin do
kabiny pasażerskiej. Ponadto przy każdym
podniesieniu pojazdu w celu nasmarowania
podzespołów lub wymiany oleju należy
sprawdzić stan układu wydechowego. W ra-
zie potrzeby należy dokonać koniecznych
wymian.
Kontrole elementów bezpieczeństwa,
które należy przeprowadzić wewnątrz
pojazdu
Pasy bezpieczeństwa
Regularnie sprawdzać pasy bezpieczeń-
stwa pod kątem przecięć, przetarć lub oblu-
zowanych elementów. Uszkodzone części
należy natychmiast wymieniać. Systemu nie
wolno demontować ani przerabiać.
Po kolizji należy wymienić zespoły przed-
nich pasów bezpieczeństwa. Jeśli w trakcie
kolizji elementy tylnych pasów bezpieczeń-
stwa uległy uszkodzeniu (wygięty zwijacz,
rozdarta taśma itp.), należy je wymienić.
W przypadku jakichkolwiek wątpliwości do-
BEZPIECZEŃSTWO
158
