JEEP GRAND CHEROKEE 2018 Instrukcja obsługi (in Polish)

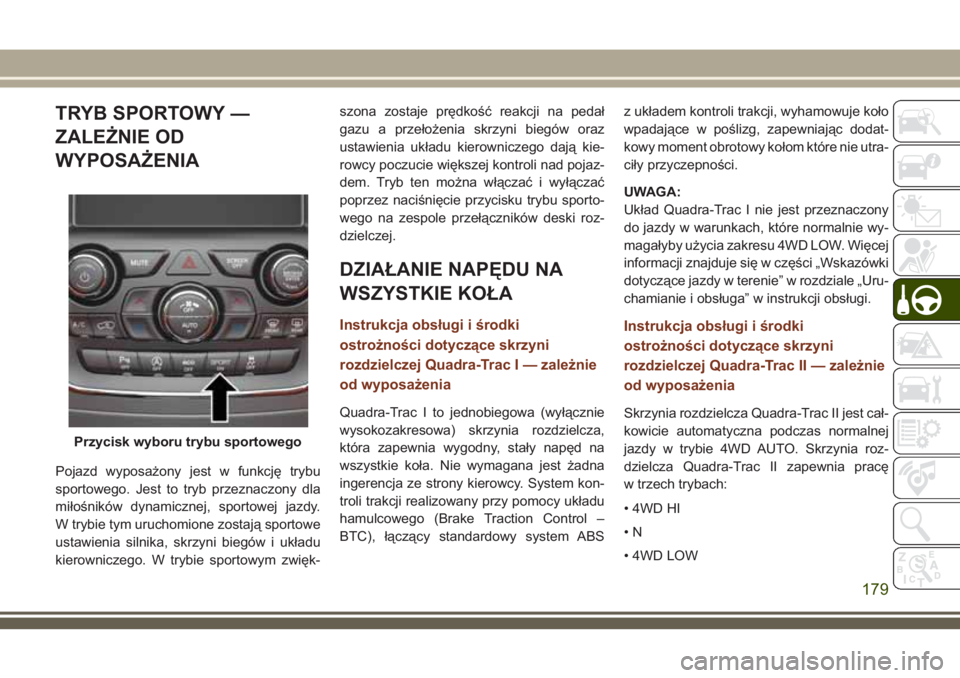

TRYB SPORTOWY —
ZALEŻNIE OD
WYPOSAŻENIA
Pojazd wyposażony jest w funkcję trybu
sportowego. Jest to tryb przeznaczony dla
miłośników dynamicznej, sportowej jazdy.
W trybie tym uruchomione zostają sportowe
ustawienia silnika, skrzyni biegów i układu
kierowniczego. W trybie sportowym zwięk-szona zostaje prędkość reakcji na pedał
gazu a przełożenia skrzyni biegów oraz
ustawienia układu kierowniczego dają kie-
rowcy poczucie większej kontroli nad pojaz-
dem. Tryb ten można włączać i wyłączać
poprzez naciśnięcie przycisku trybu sporto-
wego na zespole przełączników deski roz-
dzielczej.
DZIAŁANIE NAPĘDU NA
WSZYSTKIE KOŁA
Instrukcja obsługi i środki
ostrożności dotyczące skrzyni
rozdzielczej Quadra-Trac I — zależnie
od wyposażenia
Quadra-Trac I to jednobiegowa (wyłącznie
wysokozakresowa) skrzynia rozdzielcza,
która zapewnia wygodny, stały napęd na
wszystkie koła. Nie wymagana jest żadna
ingerencja ze strony kierowcy. System kon-
troli trakcji realizowany przy pomocy układu
hamulcowego (Brake Traction Control –
BTC), łączący standardowy system ABSz układem kontroli trakcji, wyhamowuje koło
wpadające w poślizg, zapewniając dodat-
kowy moment obrotowy kołom które nie utra-
ciły przyczepności.
UWAGA:
Układ Quadra-Trac I nie jest przeznaczony
do jazdy w warunkach, które normalnie wy-
magałyby użycia zakresu 4WD LOW. Więcej
informacji znajduje się w części „Wskazówki
dotyczące jazdy w terenie” w rozdziale „Uru-
chamianie i obsługa” w instrukcji obsługi.
Instrukcja obsługi i środki
ostrożności dotyczące skrzyni
rozdzielczej Quadra-Trac II — zależnie
od wyposażenia
Skrzynia rozdzielcza Quadra-Trac II jest cał-
kowicie automatyczna podczas normalnej
jazdy w trybie 4WD AUTO. Skrzynia roz-
dzielcza Quadra-Trac II zapewnia pracę
w trzech trybach:
• 4WD HI
•N
• 4WD LOW
Przycisk wyboru trybu sportowego
179

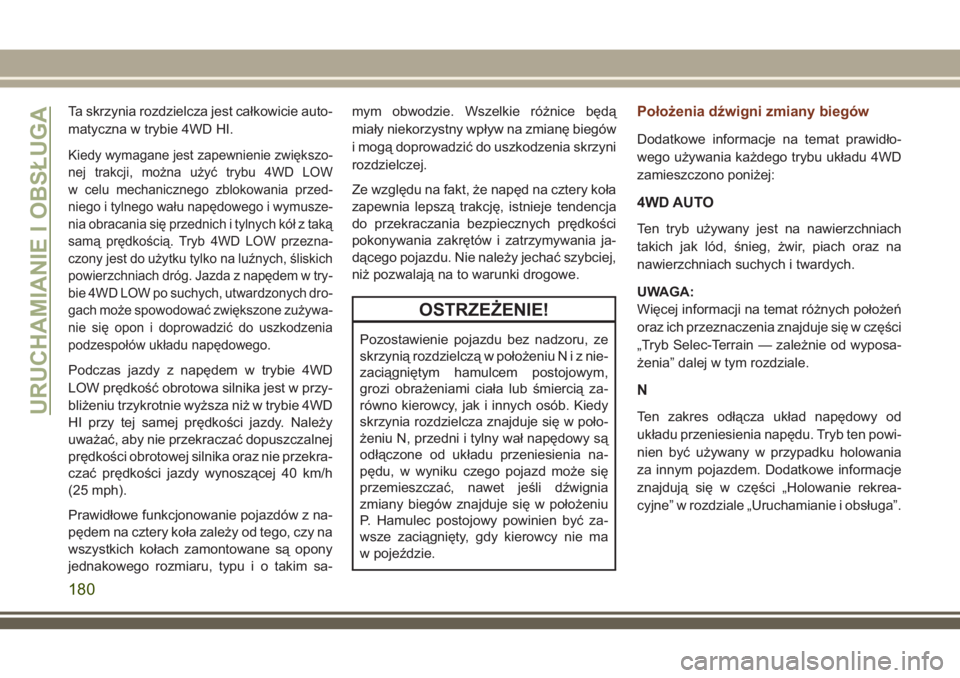

Ta skrzynia rozdzielcza jest całkowicie auto-
matyczna w trybie 4WD HI.
Kiedy wymagane jest zapewnienie zwiększo-
nej trakcji, można użyć trybu 4WD LOW
w celu mechanicznego zblokowania przed-
niego i tylnego wału napędowego i wymusze-
nia obracania się przednich i tylnych kół z taką
samą prędkością. Tryb 4WD LOW przezna-
czony jest do użytku tylko na luźnych, śliskich
powierzchniach dróg. Jazda z napędem w try-
bie 4WD LOW po suchych, utwardzonych dro-
gach może spowodować zwiększone zużywa-
nie się opon i doprowadzić do uszkodzenia
podzespołów układu napędowego.
Podczas jazdy z napędem w trybie 4WD
LOW prędkość obrotowa silnika jest w przy-
bliżeniu trzykrotnie wyższa niż w trybie 4WD
HI przy tej samej prędkości jazdy. Należy
uważać, aby nie przekraczać dopuszczalnej
prędkości obrotowej silnika oraz nie przekra-
czać prędkości jazdy wynoszącej 40 km/h
(25 mph).
Prawidłowe funkcjonowanie pojazdów z na-
pędem na cztery koła zależy od tego, czy na
wszystkich kołach zamontowane są opony
jednakowego rozmiaru, typu i o takim sa-mym obwodzie. Wszelkie różnice będą
miały niekorzystny wpływ na zmianę biegów
i mogą doprowadzić do uszkodzenia skrzyni
rozdzielczej.
Ze względu na fakt, że napęd na cztery koła
zapewnia lepszą trakcję, istnieje tendencja
do przekraczania bezpiecznych prędkości
pokonywania zakrętów i zatrzymywania ja-
dącego pojazdu. Nie należy jechać szybciej,
niż pozwalają na to warunki drogowe.
OSTRZEŻENIE!
Pozostawienie pojazdu bez nadzoru, ze
skrzynią rozdzielczą w położeniu N i z nie-
zaciągniętym hamulcem postojowym,
grozi obrażeniami ciała lub śmiercią za-
równo kierowcy, jak i innych osób. Kiedy
skrzynia rozdzielcza znajduje się w poło-
żeniu N, przedni i tylny wał napędowy są
odłączone od układu przeniesienia na-
pędu, w wyniku czego pojazd może się
przemieszczać, nawet jeśli dźwignia
zmiany biegów znajduje się w położeniu
P. Hamulec postojowy powinien być za-
wsze zaciągnięty, gdy kierowcy nie ma
w pojeździe.
Położenia dźwigni zmiany biegów
Dodatkowe informacje na temat prawidło-
wego używania każdego trybu układu 4WD
zamieszczono poniżej:
4WD AUTO
Ten tryb używany jest na nawierzchniach
takich jak lód, śnieg, żwir, piach oraz na
nawierzchniach suchych i twardych.
UWAGA:
Więcej informacji na temat różnych położeń
oraz ich przeznaczenia znajduje się w części
„Tryb Selec-Terrain — zależnie od wyposa-
żenia” dalej w tym rozdziale.
N
Ten zakres odłącza układ napędowy od
układu przeniesienia napędu. Tryb ten powi-
nien być używany w przypadku holowania
za innym pojazdem. Dodatkowe informacje
znajdują się w części „Holowanie rekrea-
cyjne” w rozdziale „Uruchamianie i obsługa”.URUCHAMIANIE I OBSŁUGA
180

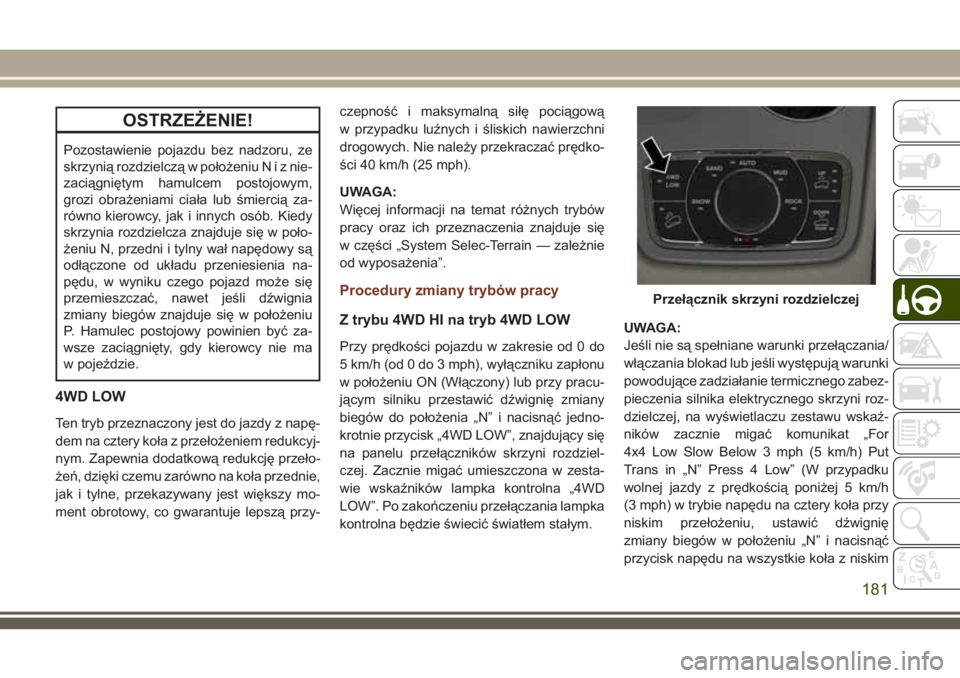

OSTRZEŻENIE!
Pozostawienie pojazdu bez nadzoru, ze
skrzynią rozdzielczą w położeniuNiznie-
zaciągniętym hamulcem postojowym,
grozi obrażeniami ciała lub śmiercią za-
równo kierowcy, jak i innych osób. Kiedy
skrzynia rozdzielcza znajduje się w poło-
żeniu N, przedni i tylny wał napędowy są
odłączone od układu przeniesienia na-
pędu, w wyniku czego pojazd może się
przemieszczać, nawet jeśli dźwignia
zmiany biegów znajduje się w położeniu
P. Hamulec postojowy powinien być za-
wsze zaciągnięty, gdy kierowcy nie ma
w pojeździe.
4WD LOW
Ten tryb przeznaczony jest do jazdy z napę-
dem na cztery koła z przełożeniem redukcyj-
nym. Zapewnia dodatkową redukcję przeło-
żeń, dzięki czemu zarówno na koła przednie,
jak i tylne, przekazywany jest większy mo-
ment obrotowy, co gwarantuje lepszą przy-czepność i maksymalną siłę pociągową
w przypadku luźnych i śliskich nawierzchni
drogowych. Nie należy przekraczać prędko-
ści 40 km/h (25 mph).
UWAGA:
Więcej informacji na temat różnych trybów
pracy oraz ich przeznaczenia znajduje się
w części „System Selec-Terrain — zależnie
od wyposażenia”.
Procedury zmiany trybów pracy
Z trybu 4WD HI na tryb 4WD LOW
Przy prędkości pojazdu w zakresie od 0 do
5 km/h (od 0 do 3 mph), wyłączniku zapłonu
w położeniu ON (Włączony) lub przy pracu-
jącym silniku przestawić dźwignię zmiany
biegów do położenia „N” i nacisnąć jedno-
krotnie przycisk „4WD LOW”, znajdujący się
na panelu przełączników skrzyni rozdziel-
czej. Zacznie migać umieszczona w zesta-
wie wskaźników lampka kontrolna „4WD
LOW”. Po zakończeniu przełączania lampka
kontrolna będzie świecić światłem stałym.UWAGA:
Jeśli nie są spełniane warunki przełączania/
włączania blokad lub jeśli występują warunki
powodujące zadziałanie termicznego zabez-
pieczenia silnika elektrycznego skrzyni roz-
dzielczej, na wyświetlaczu zestawu wskaź-
ników zacznie migać komunikat „For
4x4 Low Slow Below 3 mph (5 km/h) Put
Trans in „N” Press 4 Low” (W przypadku
wolnej jazdy z prędkością poniżej 5 km/h
(3 mph) w trybie napędu na cztery koła przy
niskim przełożeniu, ustawić dźwignię
zmiany biegów w położeniu „N” i nacisnąć
przycisk napędu na wszystkie koła z niskim
Przełącznik skrzyni rozdzielczej
181

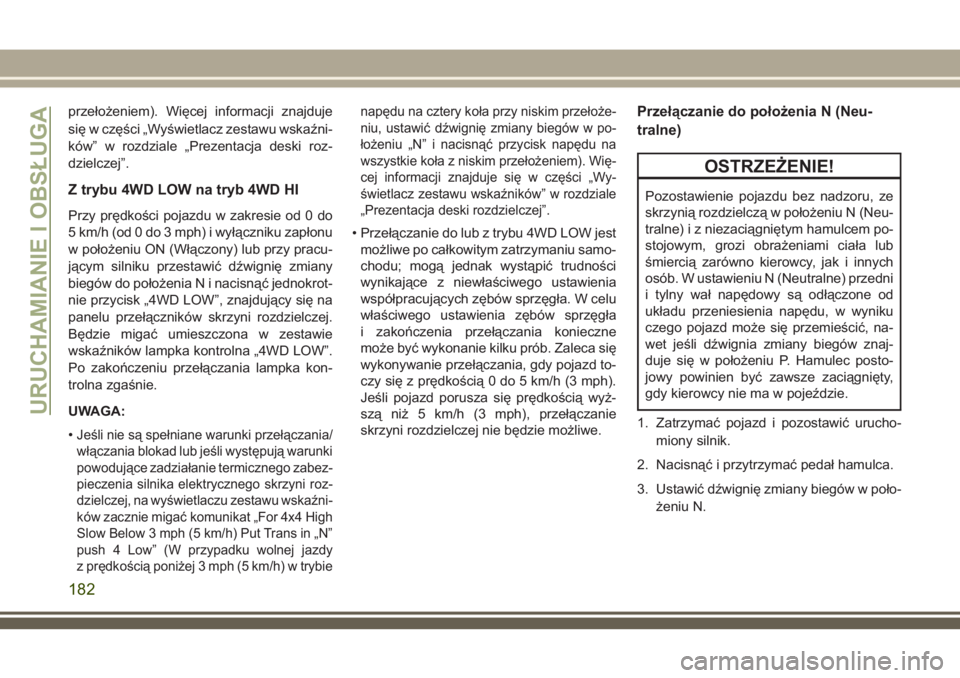

przełożeniem). Więcej informacji znajduje
się w części „Wyświetlacz zestawu wskaźni-
ków” w rozdziale „Prezentacja deski roz-
dzielczej”.
Z trybu 4WD LOW na tryb 4WD HI
Przy prędkości pojazdu w zakresie od 0 do
5 km/h (od 0 do 3 mph) i wyłączniku zapłonu
w położeniu ON (Włączony) lub przy pracu-
jącym silniku przestawić dźwignię zmiany
biegów do położenia N i nacisnąć jednokrot-
nie przycisk „4WD LOW”, znajdujący się na
panelu przełączników skrzyni rozdzielczej.
Będzie migać umieszczona w zestawie
wskaźników lampka kontrolna „4WD LOW”.
Po zakończeniu przełączania lampka kon-
trolna zgaśnie.
UWAGA:
•
Jeśli nie są spełniane warunki przełączania/
włączania blokad lub jeśli występują warunki
powodujące zadziałanie termicznego zabez-
pieczenia silnika elektrycznego skrzyni roz-
dzielczej, na wyświetlaczu zestawu wskaźni-
ków zacznie migać komunikat „For 4x4 High
Slow Below 3 mph (5 km/h) Put Trans in „N”
push 4 Low” (W przypadku wolnej jazdy
z prędkością poniżej 3 mph (5 km/h) w trybienapędu na cztery koła przy niskim przełoże-
niu, ustawić dźwignię zmiany biegów w po-
łożeniu „N” i nacisnąć przycisk napędu na
wszystkie koła z niskim przełożeniem). Wię-
cej informacji znajduje się w części „Wy-
świetlacz zestawu wskaźników” w rozdziale
„Prezentacja deski rozdzielczej”.
• Przełączanie do lub z trybu 4WD LOW jest
możliwe po całkowitym zatrzymaniu samo-
chodu; mogą jednak wystąpić trudności
wynikające z niewłaściwego ustawienia
współpracujących zębów sprzęgła. W celu
właściwego ustawienia zębów sprzęgła
i zakończenia przełączania konieczne
może być wykonanie kilku prób. Zaleca się
wykonywanie przełączania, gdy pojazd to-
czy się z prędkością 0 do 5 km/h (3 mph).
Jeśli pojazd porusza się prędkością wyż-
szą niż 5 km/h (3 mph), przełączanie
skrzyni rozdzielczej nie będzie możliwe.
Przełączanie do położenia N (Neu-
tralne)
OSTRZEŻENIE!
Pozostawienie pojazdu bez nadzoru, ze
skrzynią rozdzielczą w położeniu N (Neu-
tralne) i z niezaciągniętym hamulcem po-
stojowym, grozi obrażeniami ciała lub
śmiercią zarówno kierowcy, jak i innych
osób. W ustawieniu N (Neutralne) przedni
i tylny wał napędowy są odłączone od
układu przeniesienia napędu, w wyniku
czego pojazd może się przemieścić, na-
wet jeśli dźwignia zmiany biegów znaj-
duje się w położeniu P. Hamulec posto-
jowy powinien być zawsze zaciągnięty,
gdy kierowcy nie ma w pojeździe.
1. Zatrzymać pojazd i pozostawić urucho-
miony silnik.
2. Nacisnąć i przytrzymać pedał hamulca.
3. Ustawić dźwignię zmiany biegów w poło-
żeniu N.
URUCHAMIANIE I OBSŁUGA
182

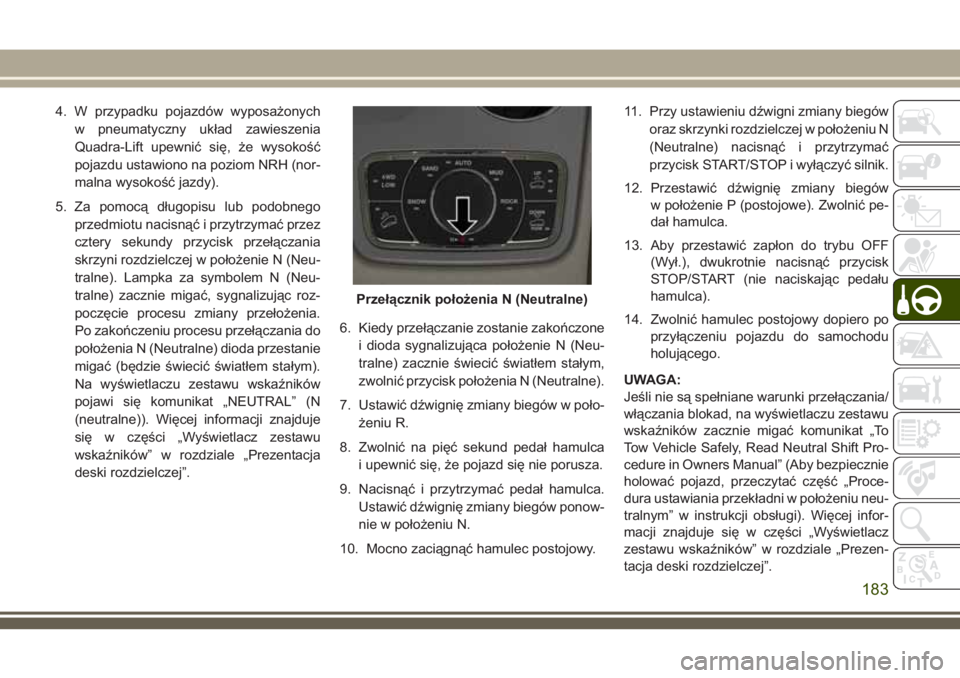

4. W przypadku pojazdów wyposażonych
w pneumatyczny układ zawieszenia
Quadra-Lift upewnić się, że wysokość
pojazdu ustawiono na poziom NRH (nor-
malna wysokość jazdy).
5. Za pomocą długopisu lub podobnego
przedmiotu nacisnąć i przytrzymać przez
cztery sekundy przycisk przełączania
skrzyni rozdzielczej w położenie N (Neu-
tralne). Lampka za symbolem N (Neu-
tralne) zacznie migać, sygnalizując roz-
poczęcie procesu zmiany przełożenia.
Po zakończeniu procesu przełączania do
położenia N (Neutralne) dioda przestanie
migać (będzie świecić światłem stałym).
Na wyświetlaczu zestawu wskaźników
pojawi się komunikat „NEUTRAL” (N
(neutralne)). Więcej informacji znajduje
się w części „Wyświetlacz zestawu
wskaźników” w rozdziale „Prezentacja
deski rozdzielczej”.6. Kiedy przełączanie zostanie zakończone
i dioda sygnalizująca położenie N (Neu-
tralne) zacznie świecić światłem stałym,
zwolnić przycisk położenia N (Neutralne).
7. Ustawić dźwignię zmiany biegów w poło-
żeniu R.
8. Zwolnić na pięć sekund pedał hamulca
i upewnić się, że pojazd się nie porusza.
9. Nacisnąć i przytrzymać pedał hamulca.
Ustawić dźwignię zmiany biegów ponow-
nie w położeniu N.
10. Mocno zaciągnąć hamulec postojowy.11. Przy ustawieniu dźwigni zmiany biegów
oraz skrzynki rozdzielczej w położeniu N
(Neutralne) nacisnąć i przytrzymać
przycisk START/STOP i wyłączyć silnik.
12. Przestawić dźwignię zmiany biegów
w położenie P (postojowe). Zwolnić pe-
dał hamulca.
13. Aby przestawić zapłon do trybu OFF
(Wył.), dwukrotnie nacisnąć przycisk
STOP/START (nie naciskając pedału
hamulca).
14. Zwolnić hamulec postojowy dopiero po
przyłączeniu pojazdu do samochodu
holującego.
UWAGA:
Jeśli nie są spełniane warunki przełączania/
włączania blokad, na wyświetlaczu zestawu
wskaźników zacznie migać komunikat „To
Tow Vehicle Safely, Read Neutral Shift Pro-
cedure in Owners Manual” (Aby bezpiecznie
holować pojazd, przeczytać część „Proce-
dura ustawiania przekładni w położeniu neu-
tralnym” w instrukcji obsługi). Więcej infor-
macji znajduje się w części „Wyświetlacz
zestawu wskaźników” w rozdziale „Prezen-
tacja deski rozdzielczej”.
Przełącznik położenia N (Neutralne)
183

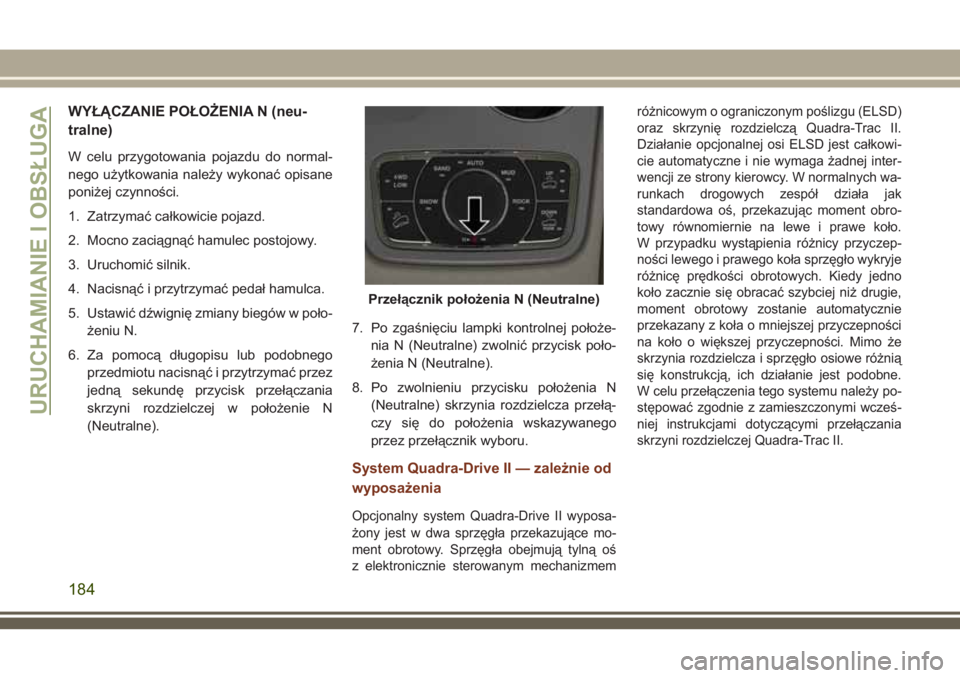

WYŁĄCZANIE POŁOŻENIA N (neu-
tralne)
W celu przygotowania pojazdu do normal-
nego użytkowania należy wykonać opisane
poniżej czynności.
1. Zatrzymać całkowicie pojazd.
2. Mocno zaciągnąć hamulec postojowy.
3. Uruchomić silnik.
4. Nacisnąć i przytrzymać pedał hamulca.
5. Ustawić dźwignię zmiany biegów w poło-
żeniu N.
6. Za pomocą długopisu lub podobnego
przedmiotu nacisnąć i przytrzymać przez
jedną sekundę przycisk przełączania
skrzyni rozdzielczej w położenie N
(Neutralne).7. Po zgaśnięciu lampki kontrolnej położe-
nia N (Neutralne) zwolnić przycisk poło-
żenia N (Neutralne).
8. Po zwolnieniu przycisku położenia N
(Neutralne) skrzynia rozdzielcza przełą-
czy się do położenia wskazywanego
przez przełącznik wyboru.
System Quadra-Drive II — zależnie od
wyposażenia
Opcjonalny system Quadra-Drive II wyposa-
żony jest w dwa sprzęgła przekazujące mo-
ment obrotowy. Sprzęgła obejmują tylną oś
z elektronicznie sterowanym mechanizmemróżnicowym o ograniczonym poślizgu (ELSD)
oraz skrzynię rozdzielczą Quadra-Trac II.
Działanie opcjonalnej osi ELSD jest całkowi-
cie automatyczne i nie wymaga żadnej inter-
wencji ze strony kierowcy. W normalnych wa-
runkach drogowych zespół działa jak
standardowa oś, przekazując moment obro-
towy równomiernie na lewe i prawe koło.
W przypadku wystąpienia różnicy przyczep-
ności lewego i prawego koła sprzęgło wykryje
różnicę prędkości obrotowych. Kiedy jedno
koło zacznie się obracać szybciej niż drugie,
moment obrotowy zostanie automatycznie
przekazany z koła o mniejszej przyczepności
na koło o większej przyczepności. Mimo że
skrzynia rozdzielcza i sprzęgło osiowe różnią
się konstrukcją, ich działanie jest podobne.
W celu przełączenia tego systemu należy po-
stępować zgodnie z zamieszczonymi wcześ-
niej instrukcjami dotyczącymi przełączania
skrzyni rozdzielczej Quadra-Trac II.
Przełącznik położenia N (Neutralne)
URUCHAMIANIE I OBSŁUGA
184

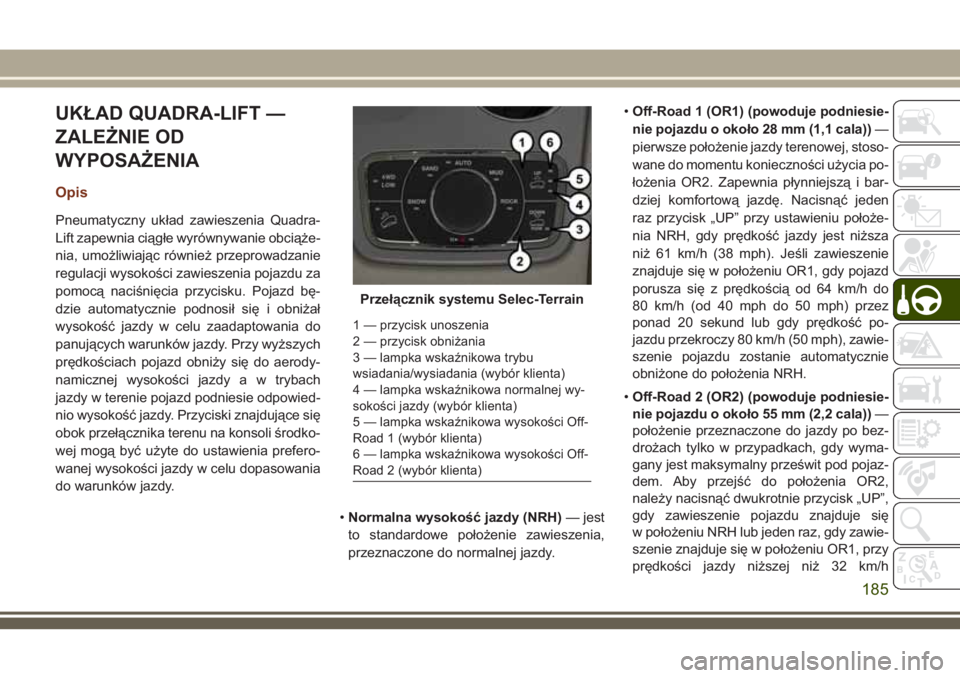

UKŁAD QUADRA-LIFT —
ZALEŻNIE OD
WYPOSAŻENIA
Opis
Pneumatyczny układ zawieszenia Quadra-
Lift zapewnia ciągłe wyrównywanie obciąże-
nia, umożliwiając również przeprowadzanie
regulacji wysokości zawieszenia pojazdu za
pomocą naciśnięcia przycisku. Pojazd bę-
dzie automatycznie podnosił się i obniżał
wysokość jazdy w celu zaadaptowania do
panujących warunków jazdy. Przy wyższych
prędkościach pojazd obniży się do aerody-
namicznej wysokości jazdy a w trybach
jazdy w terenie pojazd podniesie odpowied-
nio wysokość jazdy. Przyciski znajdujące się
obok przełącznika terenu na konsoli środko-
wej mogą być użyte do ustawienia prefero-
wanej wysokości jazdy w celu dopasowania
do warunków jazdy.
•Normalna wysokość jazdy (NRH)— jest
to standardowe położenie zawieszenia,
przeznaczone do normalnej jazdy.•Off-Road 1 (OR1) (powoduje podniesie-
nie pojazdu o około 28 mm (1,1 cala))—
pierwsze położenie jazdy terenowej, stoso-
wane do momentu konieczności użycia po-
łożenia OR2. Zapewnia płynniejszą i bar-
dziej komfortową jazdę. Nacisnąć jeden
raz przycisk „UP” przy ustawieniu położe-
nia NRH, gdy prędkość jazdy jest niższa
niż 61 km/h (38 mph). Jeśli zawieszenie
znajduje się w położeniu OR1, gdy pojazd
porusza się z prędkością od 64 km/h do
80 km/h (od 40 mph do 50 mph) przez
ponad 20 sekund lub gdy prędkość po-
jazdu przekroczy 80 km/h (50 mph), zawie-
szenie pojazdu zostanie automatycznie
obniżone do położenia NRH.
•Off-Road 2 (OR2) (powoduje podniesie-
nie pojazdu o około 55 mm (2,2 cala))—
położenie przeznaczone do jazdy po bez-
drożach tylko w przypadkach, gdy wyma-
gany jest maksymalny prześwit pod pojaz-
dem. Aby przejść do położenia OR2,
należy nacisnąć dwukrotnie przycisk „UP”,
gdy zawieszenie pojazdu znajduje się
w położeniu NRH lub jeden raz, gdy zawie-
szenie znajduje się w położeniu OR1, przy
prędkości jazdy niższej niż 32 km/h
Przełącznik systemu Selec-Terrain
1 — przycisk unoszenia
2 — przycisk obniżania
3 — lampka wskaźnikowa trybu
wsiadania/wysiadania (wybór klienta)
4 — lampka wskaźnikowa normalnej wy-
sokości jazdy (wybór klienta)
5 — lampka wskaźnikowa wysokości Off-
Road 1 (wybór klienta)
6 — lampka wskaźnikowa wysokości Off-
Road 2 (wybór klienta)
185

(20 mph). Jeśli pojazd przekroczy pręd-
kość 40 km/h (25 mph), gdy zawieszenie
znajduje się w położeniu OR2, wysokość
zawieszenia pojazdu zostanie automatycz-
nie obniżona do położenia OR1.
•Tryb Aero (obniża zawieszenie pojazdu
o około 15 mm (0,6 cala))— to położenie
zapewnia lepszą aerodynamikę dzięki ob-
niżeniu zawieszenia pojazdu. Zawieszenie
pojazdu automatycznie przejdzie do trybu
Aero, jeśli pojazd będzie się poruszał
z prędkością od 83 do 90 km/h (od 52 do
56 mph) przez ponad 20 sekund lub jeśli
prędkość pojazdu przekroczy 90 km/h
(56 mph). Zawieszenie pojazdu powróci do
położenia NRH z trybu Aero, jeśli pojazd
będzie się poruszał z prędkością od 32 do
40 km/h (od 20 do 25 mph) przez ponad
20 sekund lub jeśli prędkość pojazdu spad-
nie poniżej 32 km/h (20 mph). Zawieszenie
pojazdu przejdzie do trybu Aero niezależ-
nie od prędkości pojazdu, jeśli pojazd znaj-
duje się w trybie „SPORT”.
•Tryb wsiadania/wysiadania (obniża za-
wieszenie pojazdu o około 40 mm
(1,6 cala))— to położenie powoduje obni-
żenie zawieszenia pojazdu w celu ułatwie-nia wsiadania i wysiadania, a ponadto ob-
niża tył pojazdu w celu ułatwienia
załadunku i rozładunku bagażu. Aby
przejść do trybu wsiadania/wysiadania, na-
leży nacisnąć jeden raz przycisk „DOWN”
(przy ustawieniu NRH) przy prędkości
jazdy niższej niż 40 km/h (25 mph). Kiedy
prędkość pojazdu spadnie poniżej 24 km/h
(15 mph), wysokość zawieszenia pojazdu
zacznie się obniżać. Jeśli pojazd będzie się
poruszał z prędkością od 24 km/h (15 mph)
do 40 km/h (25 mph) przez ponad 60 se-
kund lub jeśli prędkość pojazdu przekroczy
40 km/h (25 mph), przejście do trybu
wsiadania/wysiadania zostanie anulo-
wane. Aby wyjść z trybu wsiadania/
wysiadania, należy nacisnąć jednokrotnie
przycisk „UP”, gdy zawieszenie znajduje
się w trybie wsiadania/wysiadania, lub
zwiększyć prędkość jazdy do wartości
większej niż 24 km/h (15 mph).
UWAGA:
Automatyczne obniżenie zawieszenia do
trybu wsiadania/wysiadania można włączyć
w systemie Uconnect poprzez ekran doty-
kowy radioodbiornika. Gdy ta funkcja jest
włączona, zawieszenie zostanie obniżonejedynie w sytuacji, gdy selektor zmiany bie-
gów jest ustawiony w położeniu P, przełącz-
nik jazdy terenowej ustawiony jest w położe-
niu AUTO, skrzynia biegów ustawiona jest
w trybie AUTO a poziom zawieszenia usta-
wiony jest w trybie Normal lub Aero. Wyso-
kość zawieszenia pojazdu nie zostanie au-
tomatycznie obniżona, jeśli zawieszenie
pneumatyczne ustawione jest w trybie Off
Rd 2 lub Off Rd 1. Jeśli pojazd jest wyposa-
żony w moduł antywłamaniowy (ITM), obni-
żanie wysokości zawieszenia zostanie
wstrzymane po wyłączeniu zapłonu i otwar-
ciu drzwi, aby zapobiec wyłączeniu alarmu.
System Selec-Terrain automatycznie usta-
wia właściwą wysokość zawieszenia w opar-
ciu o położenie przełącznika systemu Selec-
Terrain. Wysokość zawieszenia domyślnego
ustawienia systemu Selec-Terrain można
zmienić, używając przycisków zawieszenia
pneumatycznego. Dodatkowe informacje
znajdują się w części „System Selec-
Terrain” w rozdziale „Uruchamianie i ob-
sługa”.
URUCHAMIANIE I OBSŁUGA
186

System wymaga wykonywania wszystkich
zmian przy pracującym silniku. Podczas ob-
niżania zawieszenia pojazdu wszystkie
drzwi, łącznie z klapą tylną, muszą być za-
mknięte. W przypadku otworzenia drzwi
podczas obniżania zawieszenia pojazdu
zmiana wysokości zawieszenia nie zostanie
ukończona, dopóki otwarte drzwi nie zo-
staną zamknięte.
W pneumatycznym układzie zawieszenia
Quadra-Lift wykorzystano specjalny sposób
unoszenia i obniżania zawieszenia, zapo-
biegający oślepianiu nadjeżdżających kie-
rowców przez światła przednie pojazdu.
Podczas unoszenia zawieszenia pojazdu
najpierw unosi się tył pojazdu, a następnie
przód. Podczas obniżania zawieszenia po-
jazdu najpierw obniża się przód, a następnie
tył.
Po wyłączeniu silnika można zauważyć
chwilowe działanie pneumatycznego układu
zawieszenia. Jest to zjawisko normalne.
Układ koryguje położenie zawieszenia
w celu zapewnienia właściwego zewnętrz-
nego wyglądu pojazdu.W celu ułatwienia wymiany koła pneuma-
tyczny układ zawieszenia Quadra-Lift został
wyposażony w funkcję, która umożliwia wy-
łączenie automatycznego poziomowania.
Więcej informacji znajduje się w części
„Ustawienia Uconnect” w rozdziale „Multi-
media”.
Więcej informacji znajduje się w części
„Wskazówki dotyczące jazdy” w rozdziale
„Uruchamianie i obsługa” w instrukcji ob-
sługi.
UWAGA:
W przypadku pojazdów wyposażonych w ra-
dioodtwarzacz z ekranem dotykowym,
wszystkie ustawienia włączania/wyłączania
funkcji zawieszenia pneumatycznego należy
zmieniać za pomocą ekranu dotykowego.
Więcej informacji znajduje się w części
„Ustawienia Uconnect” w rozdziale
„Multimedia”.
OSTRZEŻENIE!
Pneumatyczny układ zawieszenia wyko-
rzystuje do działania powietrze pod wyso-
kim ciśnieniem. Aby uniknąć obrażeń
OSTRZEŻENIE!
ciała lub uszkodzenia układu, serwisowa-
nie pneumatycznego układu zawieszenia
należy zlecać autoryzowanemu deale-
rowi.
Tryby zawieszenia pneumatycznego
Zawieszenie pneumatyczne ma wiele try-
bów pracy, które pozwalają chronić układ
w wyjątkowych sytuacjach:
Tryb podnośnikowy
W celu ułatwienia wymiany koła pneuma-
tyczny układ zawieszenia został wyposa-
żony w funkcję, która umożliwia wyłączenie
automatycznego poziomowania. Więcej in-
formacji znajduje się w części „Ustawienia
Uconnect” w rozdziale „Multimedia”.
UWAGA:
Ten tryb należy włączać przy pracującym
silniku.
187

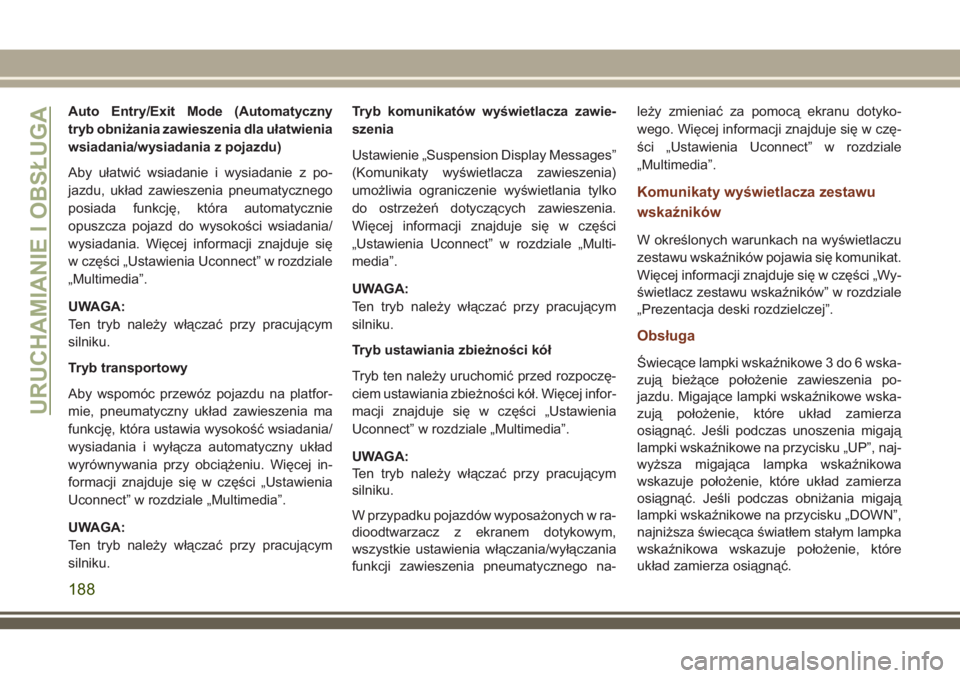

Auto Entry/Exit Mode (Automatyczny
tryb obniżania zawieszenia dla ułatwienia
wsiadania/wysiadania z pojazdu)
Aby ułatwić wsiadanie i wysiadanie z po-
jazdu, układ zawieszenia pneumatycznego
posiada funkcję, która automatycznie
opuszcza pojazd do wysokości wsiadania/
wysiadania. Więcej informacji znajduje się
w części „Ustawienia Uconnect” w rozdziale
„Multimedia”.
UWAGA:
Ten tryb należy włączać przy pracującym
silniku.
Tryb transportowy
Aby wspomóc przewóz pojazdu na platfor-
mie, pneumatyczny układ zawieszenia ma
funkcję, która ustawia wysokość wsiadania/
wysiadania i wyłącza automatyczny układ
wyrównywania przy obciążeniu. Więcej in-
formacji znajduje się w części „Ustawienia
Uconnect” w rozdziale „Multimedia”.
UWAGA:
Ten tryb należy włączać przy pracującym
silniku.Tryb komunikatów wyświetlacza zawie-
szenia
Ustawienie „Suspension Display Messages”
(Komunikaty wyświetlacza zawieszenia)
umożliwia ograniczenie wyświetlania tylko
do ostrzeżeń dotyczących zawieszenia.
Więcej informacji znajduje się w części
„Ustawienia Uconnect” w rozdziale „Multi-
media”.
UWAGA:
Ten tryb należy włączać przy pracującym
silniku.
Tryb ustawiania zbieżności kół
Tryb ten należy uruchomić przed rozpoczę-
ciem ustawiania zbieżności kół. Więcej infor-
macji znajduje się w części „Ustawienia
Uconnect” w rozdziale „Multimedia”.
UWAGA:
Ten tryb należy włączać przy pracującym
silniku.
W przypadku pojazdów wyposażonych w ra-
dioodtwarzacz z ekranem dotykowym,
wszystkie ustawienia włączania/wyłączania
funkcji zawieszenia pneumatycznego na-leży zmieniać za pomocą ekranu dotyko-
wego. Więcej informacji znajduje się w czę-
ści „Ustawienia Uconnect” w rozdziale
„Multimedia”.
Komunikaty wyświetlacza zestawu
wskaźników
W określonych warunkach na wyświetlaczu
zestawu wskaźników pojawia się komunikat.
Więcej informacji znajduje się w części „Wy-
świetlacz zestawu wskaźników” w rozdziale
„Prezentacja deski rozdzielczej”.
Obsługa
Świecące lampki wskaźnikowe 3 do 6 wska-
zują bieżące położenie zawieszenia po-
jazdu. Migające lampki wskaźnikowe wska-
zują położenie, które układ zamierza
osiągnąć. Jeśli podczas unoszenia migają
lampki wskaźnikowe na przycisku „UP”, naj-
wyższa migająca lampka wskaźnikowa
wskazuje położenie, które układ zamierza
osiągnąć. Jeśli podczas obniżania migają
lampki wskaźnikowe na przycisku „DOWN”,
najniższa świecąca światłem stałym lampka
wskaźnikowa wskazuje położenie, które
układ zamierza osiągnąć.
URUCHAMIANIE I OBSŁUGA
188
