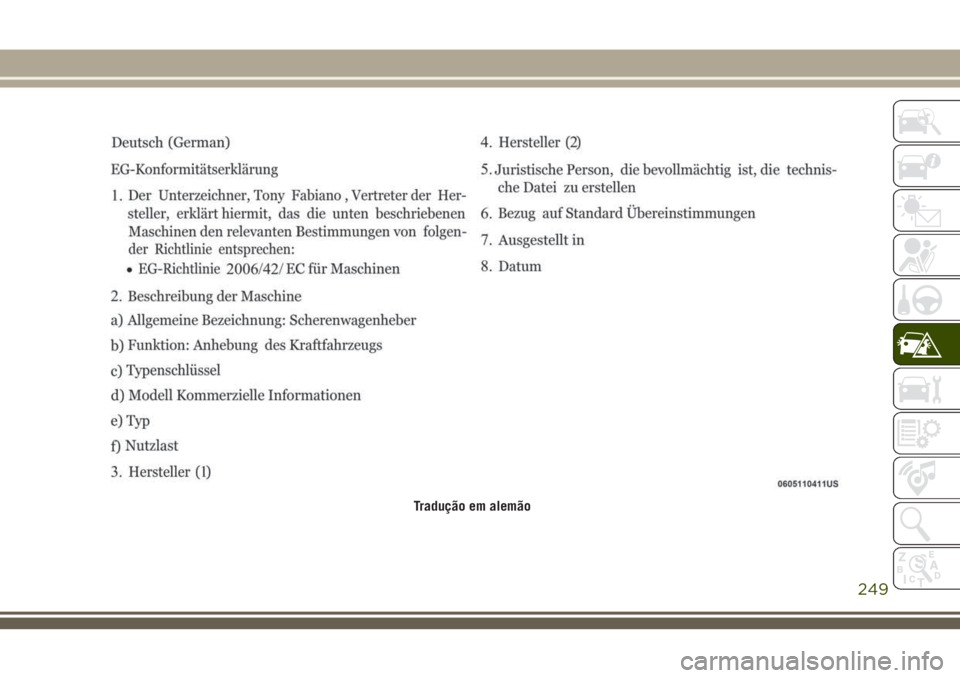

Tradução em alemão
249

Precauções para a utilização do macaco
Para complementar o Manual de utilização e
manutenção ao qual este suplemento está
anexado, seguem-se algumas instruções para
utilização correta do macaco.
AVISO!
Quando utilizar a manivela, certifique-se
de que roda livremente sem o risco de
raspar as mãos no chão.
As peças móveis do macaco, o "parafuso
sem-fim" e as articulações também podem
provocar ferimentos: evite o contacto com
as mesmas. Limpe bem o macaco se ficar
sujo com massa lubrificante.
CUIDADO!
O macaco é uma ferramenta que foi con-
cebida exclusivamente para mudar uma
roda em caso de furo ou danos num pneu
do veículo em que está instalado ou em
veículos do mesmo modelo. Qualquer ou-
tro tipo de utilização, por exemplo, elevar
outros modelos de veículos ou objetos di-
CUIDADO!
ferentes, é estritamente proibido. Nunca
utilize o macaco para efetuar manutenção
ou reparações debaixo do veículo ou para
fazer a mudança das rodas de verão para
inverno e vice-versa. Nunca se coloque
debaixo do veículo levantado. Se for ne-
cessário efetuar alguma tarefa debaixo do
veículo, contacte um concessionário auto-
rizado. Uma colocação incorreta do ma-
caco pode fazer com que o veículo caia:
utilize-o apenas nas posições indicadas.
Não utilize o macaco para elevar cargas
superiores à indicada na etiqueta. Nunca
ligue o motor com o veículo levantado. Se
o veículo for levantado mais do que o
necessário, tudo pode ficar mais instável e
existe o risco de o veículo cair violenta-
mente. Por conseguinte, levante o veículo
apenas o necessário para a roda/pneu so-
bressalente em questão.
Manutenção
• Certifique-se de que não existe acumula-
ção de fuligem no "parafuso sem-fim".• Mantenha o "parafuso sem-fim" lubrifi-
cado.
• Nunca modifique o macaco.
Condições de não utilização:
• Temperaturas inferiores a -40 °C.
• Terrenos arenosos ou lamacentos.
• Piso irregular.
• Estradas muito íngremes.
• Condições meteorológicas extremas: trovo-
adas, tufões, furacões, nevões, tempesta-
des, etc.
ARRANQUE COM CABOS
AUXILIARES
Se a bateria do seu veículo descarregar, pode
forçar o arranque com um conjunto de cabos
auxiliares e a bateria de outro veículo ou com
uma bateria portátil. O arranque forçado
pode ser perigoso se feito incorretamente,
pelo que deve seguir, cuidadosamente, as
instruções desta secção.
EM CASO DE EMERGÊNCIA
250

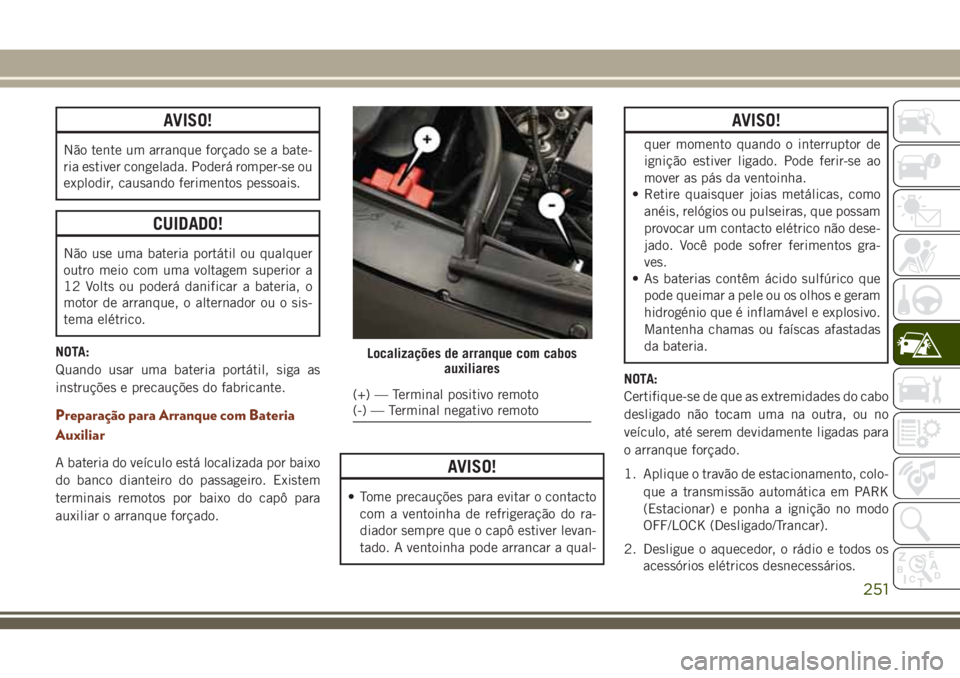

AVISO!
Não tente um arranque forçado se a bate-
ria estiver congelada. Poderá romper-se ou
explodir, causando ferimentos pessoais.
CUIDADO!
Não use uma bateria portátil ou qualquer
outro meio com uma voltagem superior a
12 Volts ou poderá danificar a bateria, o
motor de arranque, o alternador ou o sis-
tema elétrico.
NOTA:
Quando usar uma bateria portátil, siga as
instruções e precauções do fabricante.
Preparação para Arranque com Bateria
Auxiliar
A bateria do veículo está localizada por baixo
do banco dianteiro do passageiro. Existem
terminais remotos por baixo do capô para
auxiliar o arranque forçado.AVISO!
• Tome precauções para evitar o contacto
com a ventoinha de refrigeração do ra-
diador sempre que o capô estiver levan-
tado. A ventoinha pode arrancar a qual-
AVISO!
quer momento quando o interruptor de
ignição estiver ligado. Pode ferir-se ao
mover as pás da ventoinha.
• Retire quaisquer joias metálicas, como
anéis, relógios ou pulseiras, que possam
provocar um contacto elétrico não dese-
jado. Você pode sofrer ferimentos gra-
ves.
• As baterias contêm ácido sulfúrico que
pode queimar a pele ou os olhos e geram
hidrogénio que é inflamável e explosivo.
Mantenha chamas ou faíscas afastadas
da bateria.
NOTA:
Certifique-se de que as extremidades do cabo
desligado não tocam uma na outra, ou no
veículo, até serem devidamente ligadas para
o arranque forçado.
1. Aplique o travão de estacionamento, colo-
que a transmissão automática em PARK
(Estacionar) e ponha a ignição no modo
OFF/LOCK (Desligado/Trancar).
2. Desligue o aquecedor, o rádio e todos os
acessórios elétricos desnecessários.
Localizações de arranque com cabos
auxiliares
(+) — Terminal positivo remoto
(-) — Terminal negativo remoto
251

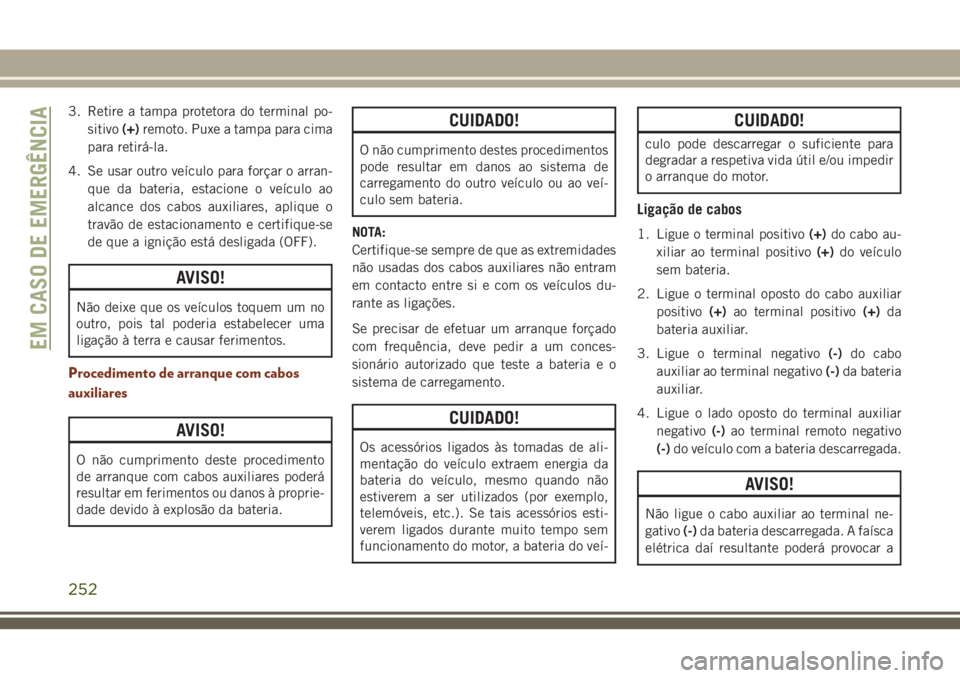

3. Retire a tampa protetora do terminal po-
sitivo(+)remoto. Puxe a tampa para cima
para retirá-la.
4. Se usar outro veículo para forçar o arran-
que da bateria, estacione o veículo ao
alcance dos cabos auxiliares, aplique o
travão de estacionamento e certifique-se
de que a ignição está desligada (OFF).
AVISO!
Não deixe que os veículos toquem um no
outro, pois tal poderia estabelecer uma
ligação à terra e causar ferimentos.
Procedimento de arranque com cabos
auxiliares
AVISO!
O não cumprimento deste procedimento
de arranque com cabos auxiliares poderá
resultar em ferimentos ou danos à proprie-
dade devido à explosão da bateria.
CUIDADO!
O não cumprimento destes procedimentos
pode resultar em danos ao sistema de
carregamento do outro veículo ou ao veí-
culo sem bateria.
NOTA:
Certifique-se sempre de que as extremidades
não usadas dos cabos auxiliares não entram
em contacto entre si e com os veículos du-
rante as ligações.
Se precisar de efetuar um arranque forçado
com frequência, deve pedir a um conces-
sionário autorizado que teste a bateria e o
sistema de carregamento.
CUIDADO!
Os acessórios ligados às tomadas de ali-
mentação do veículo extraem energia da
bateria do veículo, mesmo quando não
estiverem a ser utilizados (por exemplo,
telemóveis, etc.). Se tais acessórios esti-
verem ligados durante muito tempo sem
funcionamento do motor, a bateria do veí-
CUIDADO!
culo pode descarregar o suficiente para
degradar a respetiva vida útil e/ou impedir
o arranque do motor.
Ligação de cabos
1. Ligue o terminal positivo(+)do cabo au-
xiliar ao terminal positivo(+)do veículo
sem bateria.
2. Ligue o terminal oposto do cabo auxiliar
positivo(+)ao terminal positivo(+)da
bateria auxiliar.
3. Ligue o terminal negativo(-)do cabo
auxiliar ao terminal negativo(-)da bateria
auxiliar.
4. Ligue o lado oposto do terminal auxiliar
negativo(-)ao terminal remoto negativo
(-)do veículo com a bateria descarregada.
AVISO!
Não ligue o cabo auxiliar ao terminal ne-
gativo(-)da bateria descarregada. A faísca
elétrica daí resultante poderá provocar a
EM CASO DE EMERGÊNCIA
252

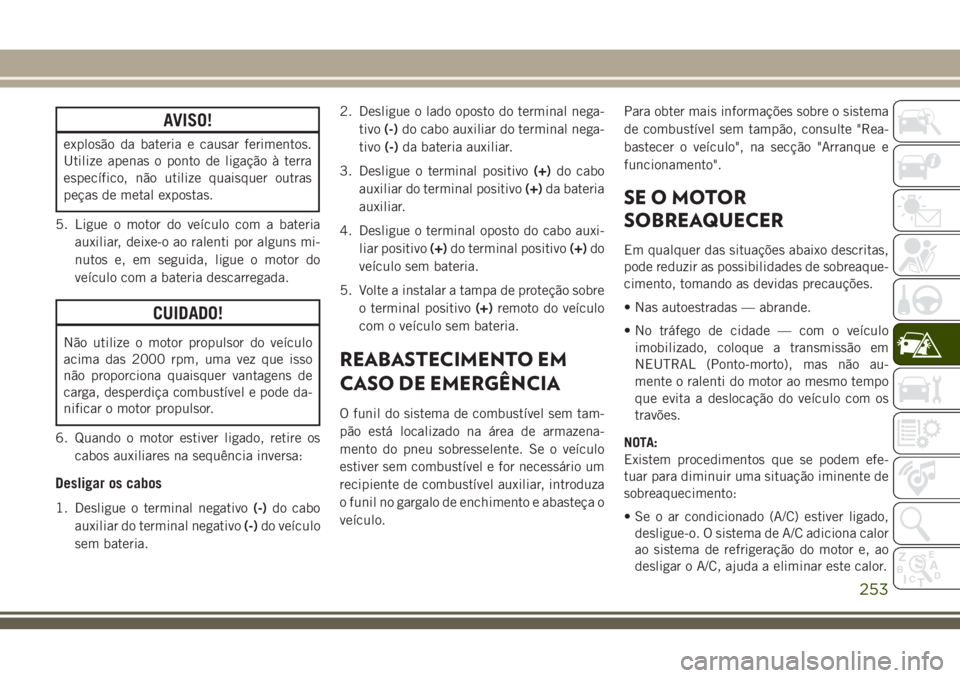

AVISO!
explosão da bateria e causar ferimentos.
Utilize apenas o ponto de ligação à terra
específico, não utilize quaisquer outras
peças de metal expostas.
5. Ligue o motor do veículo com a bateria
auxiliar, deixe-o ao ralenti por alguns mi-
nutos e, em seguida, ligue o motor do
veículo com a bateria descarregada.
CUIDADO!
Não utilize o motor propulsor do veículo
acima das 2000 rpm, uma vez que isso
não proporciona quaisquer vantagens de
carga, desperdiça combustível e pode da-
nificar o motor propulsor.
6. Quando o motor estiver ligado, retire os
cabos auxiliares na sequência inversa:
Desligar os cabos
1. Desligue o terminal negativo(-)do cabo
auxiliar do terminal negativo(-)do veículo
sem bateria.2. Desligue o lado oposto do terminal nega-
tivo(-)do cabo auxiliar do terminal nega-
tivo(-)da bateria auxiliar.
3. Desligue o terminal positivo(+)do cabo
auxiliar do terminal positivo(+)da bateria
auxiliar.
4. Desligue o terminal oposto do cabo auxi-
liar positivo(+)do terminal positivo(+)do
veículo sem bateria.
5. Volte a instalar a tampa de proteção sobre
o terminal positivo(+)remoto do veículo
com o veículo sem bateria.
REABASTECIMENTO EM
CASO DE EMERGÊNCIA
O funil do sistema de combustível sem tam-
pão está localizado na área de armazena-
mento do pneu sobresselente. Se o veículo
estiver sem combustível e for necessário um
recipiente de combustível auxiliar, introduza
o funil no gargalo de enchimento e abasteça o
veículo.Para obter mais informações sobre o sistema
de combustível sem tampão, consulte "Rea-
bastecer o veículo", na secção "Arranque e
funcionamento".
SEOMOTOR
SOBREAQUECER
Em qualquer das situações abaixo descritas,
pode reduzir as possibilidades de sobreaque-
cimento, tomando as devidas precauções.
• Nas autoestradas — abrande.
• No tráfego de cidade — com o veículo
imobilizado, coloque a transmissão em
NEUTRAL (Ponto-morto), mas não au-
mente o ralenti do motor ao mesmo tempo
que evita a deslocação do veículo com os
travões.
NOTA:
Existem procedimentos que se podem efe-
tuar para diminuir uma situação iminente de
sobreaquecimento:
• Se o ar condicionado (A/C) estiver ligado,
desligue-o. O sistema de A/C adiciona calor
ao sistema de refrigeração do motor e, ao
desligar o A/C, ajuda a eliminar este calor.
253

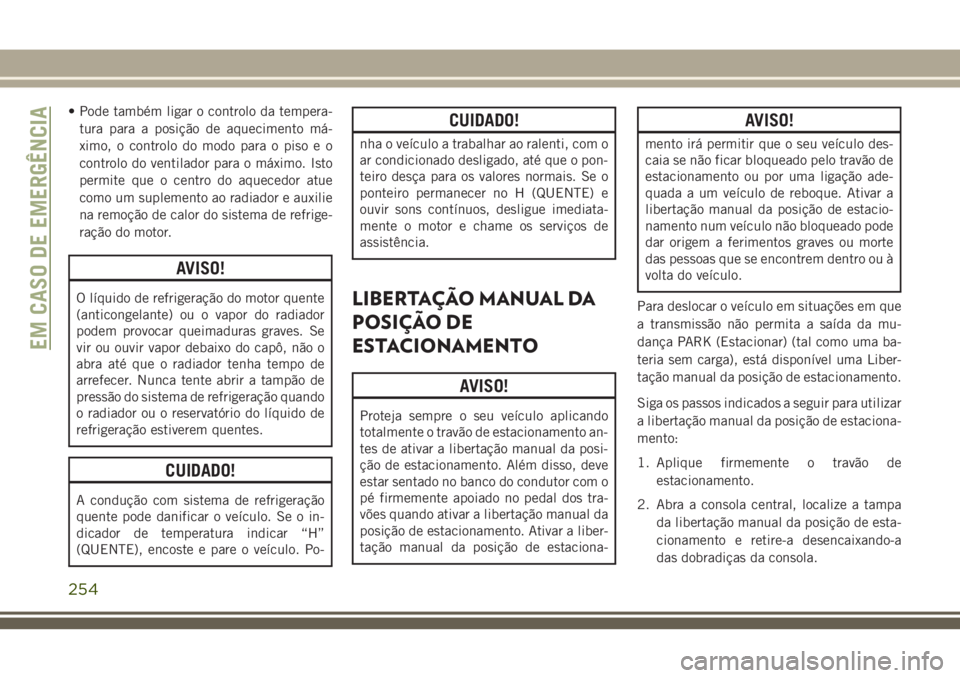

• Pode também ligar o controlo da tempera-
tura para a posição de aquecimento má-
ximo, o controlo do modo para o piso e o
controlo do ventilador para o máximo. Isto
permite que o centro do aquecedor atue
como um suplemento ao radiador e auxilie
na remoção de calor do sistema de refrige-
ração do motor.
AVISO!
O líquido de refrigeração do motor quente
(anticongelante) ou o vapor do radiador
podem provocar queimaduras graves. Se
vir ou ouvir vapor debaixo do capô, não o
abra até que o radiador tenha tempo de
arrefecer. Nunca tente abrir a tampão de
pressão do sistema de refrigeração quando
o radiador ou o reservatório do líquido de
refrigeração estiverem quentes.
CUIDADO!
A condução com sistema de refrigeração
quente pode danificar o veículo. Se o in-
dicador de temperatura indicar “H”
(QUENTE), encoste e pare o veículo. Po-
CUIDADO!
nha o veículo a trabalhar ao ralenti, com o
ar condicionado desligado, até que o pon-
teiro desça para os valores normais. Se o
ponteiro permanecer no H (QUENTE) e
ouvir sons contínuos, desligue imediata-
mente o motor e chame os serviços de
assistência.
LIBERTAÇÃO MANUAL DA
POSIÇÃO DE
ESTACIONAMENTO
AVISO!
Proteja sempre o seu veículo aplicando
totalmente o travão de estacionamento an-
tes de ativar a libertação manual da posi-
ção de estacionamento. Além disso, deve
estar sentado no banco do condutor com o
pé firmemente apoiado no pedal dos tra-
vões quando ativar a libertação manual da
posição de estacionamento. Ativar a liber-
tação manual da posição de estaciona-
AVISO!
mento irá permitir que o seu veículo des-
caia se não ficar bloqueado pelo travão de
estacionamento ou por uma ligação ade-
quada a um veículo de reboque. Ativar a
libertação manual da posição de estacio-
namento num veículo não bloqueado pode
dar origem a ferimentos graves ou morte
das pessoas que se encontrem dentro ou à
volta do veículo.
Para deslocar o veículo em situações em que
a transmissão não permita a saída da mu-
dança PARK (Estacionar) (tal como uma ba-
teria sem carga), está disponível uma Liber-
tação manual da posição de estacionamento.
Siga os passos indicados a seguir para utilizar
a libertação manual da posição de estaciona-
mento:
1. Aplique firmemente o travão de
estacionamento.
2. Abra a consola central, localize a tampa
da libertação manual da posição de esta-
cionamento e retire-a desencaixando-a
das dobradiças da consola.
EM CASO DE EMERGÊNCIA
254

3. Pressione e mantenha bem pressionado o
pedal dos travões.
4. Empurre o fecho metálico para dentro em
direção à correia de fixação com uma
chave de fendas ou uma ferramenta
semelhante.
5. Enquanto o fecho metálico se encontra na
posição aberta, puxe a correia de fixação
para cima até a alavanca emitir um clique
e ficar bloqueada na posição libertada. Atransmissão fica agora fora da posição
PARK (Estacionar) e o veículo pode
deslocar-se.
CUIDADO!
Fechar o apoio para os braços enquanto a
libertação manual da posição de estacio-
namento está ativada pode danificar o
mecanismo da libertação manual da posi-
CUIDADO!
ção de estacionamento, a transmissão
e/ou o apoio para os braços.
NOTA:
Para impedir que o veículo descaia inadver-
tidamente, aplique o travão de estaciona-
mento com firmeza.
Para desengatar a alavanca de libertação ma-
nual da posição de estacionamento:
1. Para desengatar a libertação manual da
posição de estacionamento, aplique ten-
são para cima enquanto empurra o fecho
de libertação em direção à correia de
fixação para desbloquear a alavanca.
2. Assim que a tensão for aliviada e a ala-
vanca desbloqueada, certifique-se de que
fica arrumada corretamente e bloqueada
na devida posição.
NOTA:
Certifique-se de que instala novamente a
tampa encaixando-a no devido lugar.
Tampa da libertação manual da posição
de estacionamento retirada
Posição libertada
255

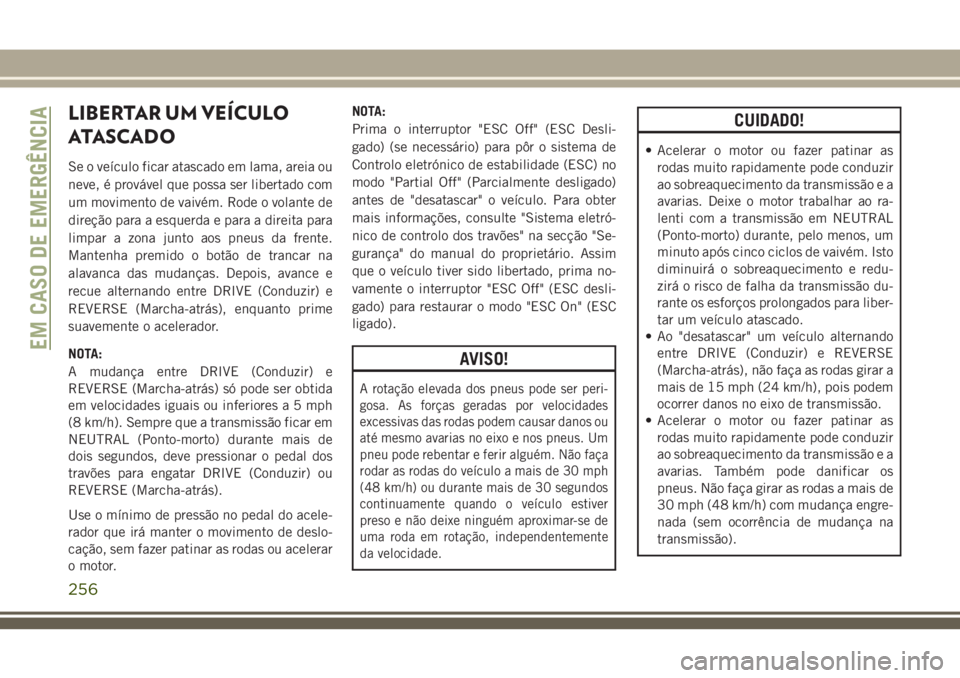

LIBERTAR UM VEÍCULO
ATASCADO
Se o veículo ficar atascado em lama, areia ou
neve, é provável que possa ser libertado com
um movimento de vaivém. Rode o volante de
direção para a esquerda e para a direita para
limpar a zona junto aos pneus da frente.
Mantenha premido o botão de trancar na
alavanca das mudanças. Depois, avance e
recue alternando entre DRIVE (Conduzir) e
REVERSE (Marcha-atrás), enquanto prime
suavemente o acelerador.
NOTA:
A mudança entre DRIVE (Conduzir) e
REVERSE (Marcha-atrás) só pode ser obtida
em velocidades iguais ou inferioresa5mph
(8 km/h). Sempre que a transmissão ficar em
NEUTRAL (Ponto-morto) durante mais de
dois segundos, deve pressionar o pedal dos
travões para engatar DRIVE (Conduzir) ou
REVERSE (Marcha-atrás).
Use o mínimo de pressão no pedal do acele-
rador que irá manter o movimento de deslo-
cação, sem fazer patinar as rodas ou acelerar
o motor.NOTA:
Prima o interruptor "ESC Off" (ESC Desli-
gado) (se necessário) para pôr o sistema de
Controlo eletrónico de estabilidade (ESC) no
modo "Partial Off" (Parcialmente desligado)
antes de "desatascar" o veículo. Para obter
mais informações, consulte "Sistema eletró-
nico de controlo dos travões" na secção "Se-
gurança" do manual do proprietário. Assim
que o veículo tiver sido libertado, prima no-
vamente o interruptor "ESC Off" (ESC desli-
gado) para restaurar o modo "ESC On" (ESC
ligado).
AVISO!
A rotação elevada dos pneus pode ser peri-
gosa. As forças geradas por velocidades
excessivas das rodas podem causar danos ou
até mesmo avarias no eixo e nos pneus. Um
pneu pode rebentar e ferir alguém. Não faça
rodar as rodas do veículo a mais de 30 mph
(48 km/h) ou durante mais de 30 segundos
continuamente quando o veículo estiver
preso e não deixe ninguém aproximar-se de
uma roda em rotação, independentemente
da velocidade.
CUIDADO!
• Acelerar o motor ou fazer patinar as
rodas muito rapidamente pode conduzir
ao sobreaquecimento da transmissão e a
avarias. Deixe o motor trabalhar ao ra-
lenti com a transmissão em NEUTRAL
(Ponto-morto) durante, pelo menos, um
minuto após cinco ciclos de vaivém. Isto
diminuirá o sobreaquecimento e redu-
zirá o risco de falha da transmissão du-
rante os esforços prolongados para liber-
tar um veículo atascado.
• Ao "desatascar" um veículo alternando
entre DRIVE (Conduzir) e REVERSE
(Marcha-atrás), não faça as rodas girar a
mais de 15 mph (24 km/h), pois podem
ocorrer danos no eixo de transmissão.
• Acelerar o motor ou fazer patinar as
rodas muito rapidamente pode conduzir
ao sobreaquecimento da transmissão e a
avarias. Também pode danificar os
pneus. Não faça girar as rodas a mais de
30 mph (48 km/h) com mudança engre-
nada (sem ocorrência de mudança na
transmissão).
EM CASO DE EMERGÊNCIA
256

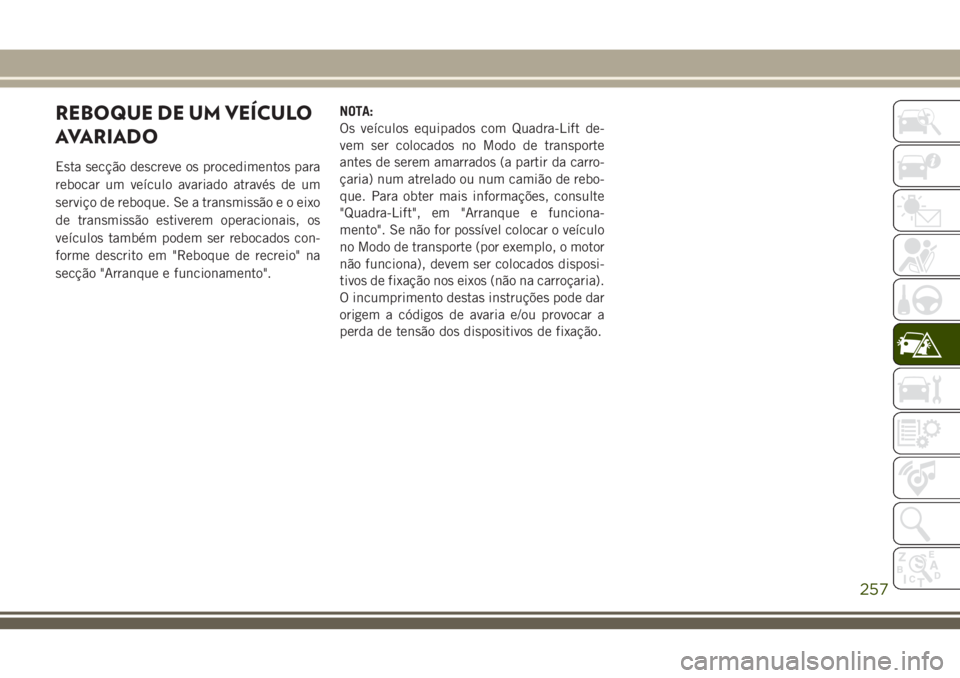

REBOQUE DE UM VEÍCULO
AVARIADO
Esta secção descreve os procedimentos para
rebocar um veículo avariado através de um
serviço de reboque. Se a transmissão e o eixo
de transmissão estiverem operacionais, os
veículos também podem ser rebocados con-
forme descrito em "Reboque de recreio" na
secção "Arranque e funcionamento".NOTA:
Os veículos equipados com Quadra-Lift de-
vem ser colocados no Modo de transporte
antes de serem amarrados (a partir da carro-
çaria) num atrelado ou num camião de rebo-
que. Para obter mais informações, consulte
"Quadra-Lift", em "Arranque e funciona-
mento". Se não for possível colocar o veículo
no Modo de transporte (por exemplo, o motor
não funciona), devem ser colocados disposi-
tivos de fixação nos eixos (não na carroçaria).
O incumprimento destas instruções pode dar
origem a códigos de avaria e/ou provocar a
perda de tensão dos dispositivos de fixação.
257

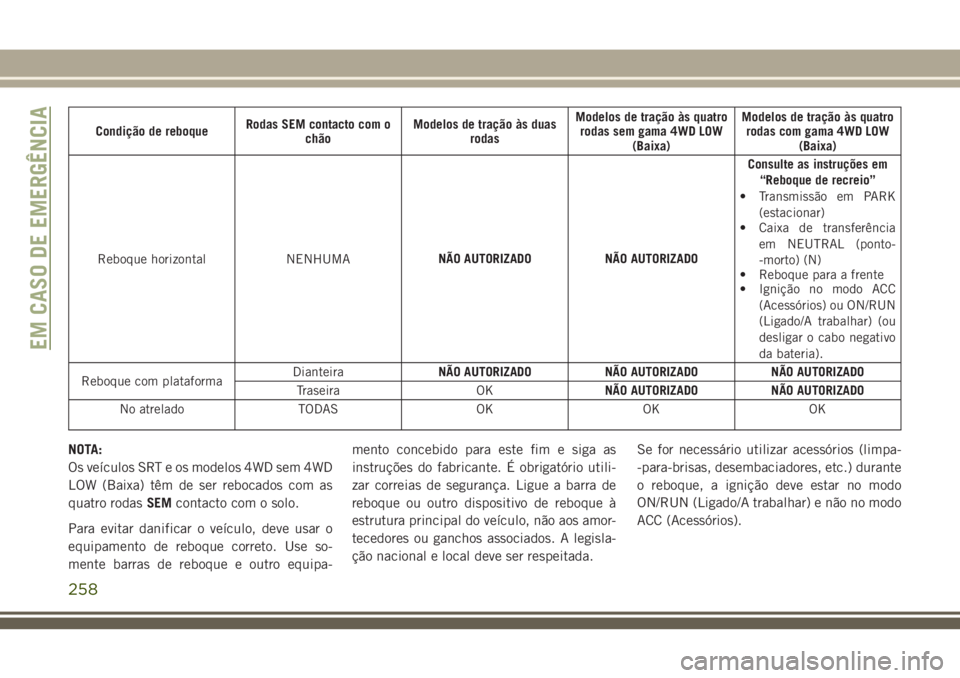

Condição de reboqueRodas SEM contacto com o
chãoModelos de tração às duas
rodasModelos de tração às quatro
rodas sem gama 4WD LOW
(Baixa)Modelos de tração às quatro
rodas com gama 4WD LOW
(Baixa)
Reboque horizontal NENHUMANÃO AUTORIZADO NÃO AUTORIZADOConsulte as instruções em
“Reboque de recreio”
• Transmissão em PARK
(estacionar)
• Caixa de transferência
em NEUTRAL (ponto-
-morto) (N)
• Reboque para a frente
• Ignição no modo ACC
(Acessórios) ou ON/RUN
(Ligado/A trabalhar) (ou
desligar o cabo negativo
da bateria).
Reboque com plataformaDianteiraNÃO AUTORIZADO NÃO AUTORIZADO NÃO AUTORIZADO
Traseira OKNÃO AUTORIZADO NÃO AUTORIZADO
No atrelado TODAS OK OK OK
NOTA:
Os veículos SRT e os modelos 4WD sem 4WD
LOW (Baixa) têm de ser rebocados com as
quatro rodasSEMcontacto com o solo.
Para evitar danificar o veículo, deve usar o
equipamento de reboque correto. Use so-
mente barras de reboque e outro equipa-mento concebido para este fim e siga as
instruções do fabricante. É obrigatório utili-
zar correias de segurança. Ligue a barra de
reboque ou outro dispositivo de reboque à
estrutura principal do veículo, não aos amor-
tecedores ou ganchos associados. A legisla-
ção nacional e local deve ser respeitada.Se for necessário utilizar acessórios (limpa-
-para-brisas, desembaciadores, etc.) durante
o reboque, a ignição deve estar no modo
ON/RUN (Ligado/A trabalhar) e não no modo
ACC (Acessórios).
EM CASO DE EMERGÊNCIA
258
